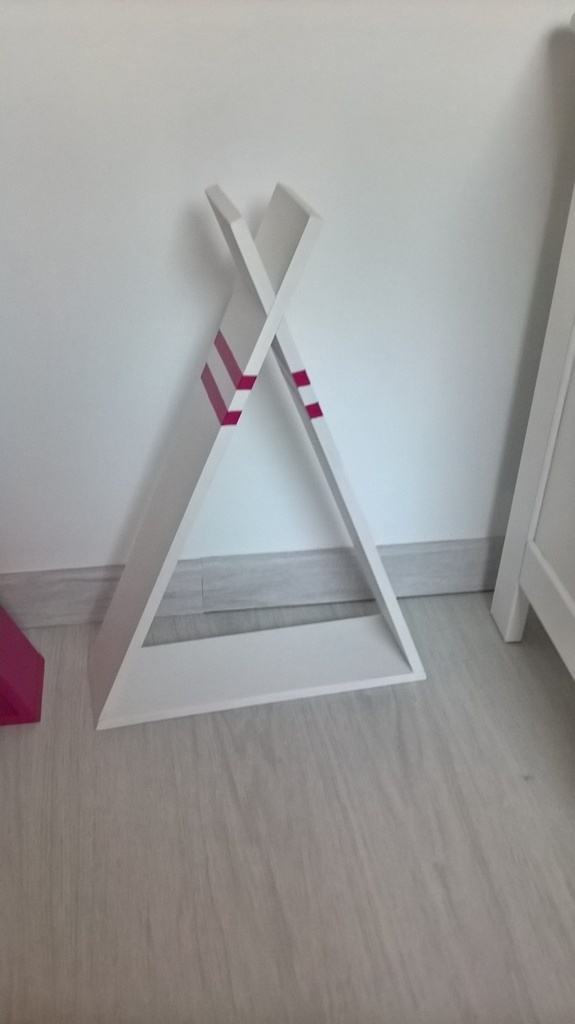

Etagère murale TIPI

Etagère murale TIPI
+

Voici le détail de la fabrication des étagères murales TIPI. Ceci est assez simple.

Liste des articles


Partager

Découpe des cotés

Découpé 3 cotés de dimensions égales :

  • largeur : strictement identique pour les 3 cotés
  • longueur : 2 cotés strictement identique (qui seront les montants), le troisième peut être légèrement plus petit et sera découpé à la bonne dimension (sera le bas de l'étagère)
Publié

Partager

Découpe des 2 montants

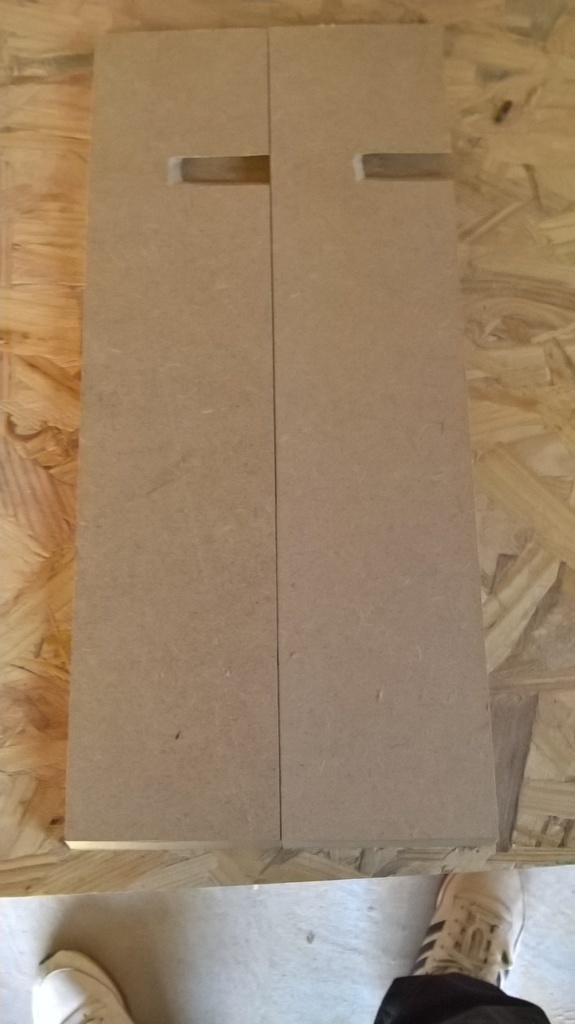

Découper à environs 7 cm du haut des montants une tranche de 1.4 cm (pour une largeur de planche de 1 cm) sur la moitié de largeur de la planche (comme sur la photo si dessous) avec un angle de 45°.
Pour les 2 montants, effectuer exactement la même découpe. Les 2 montants doivent être strictement identiques après cette étape. (Photo 1)

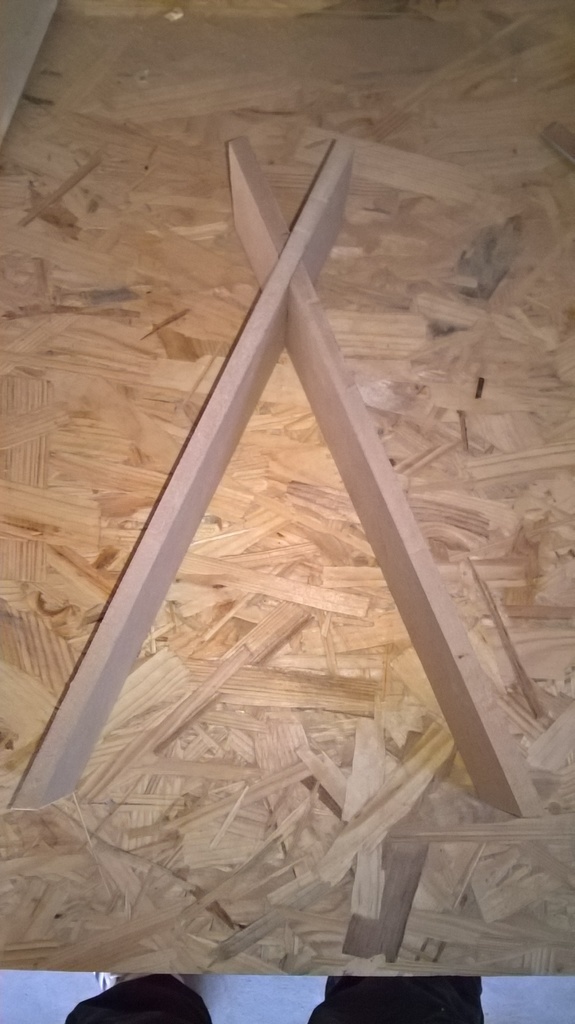

Je vous conseille d'effectuer l'assemblage des 2 montants afin de voir si les entailles sont suffisantes.

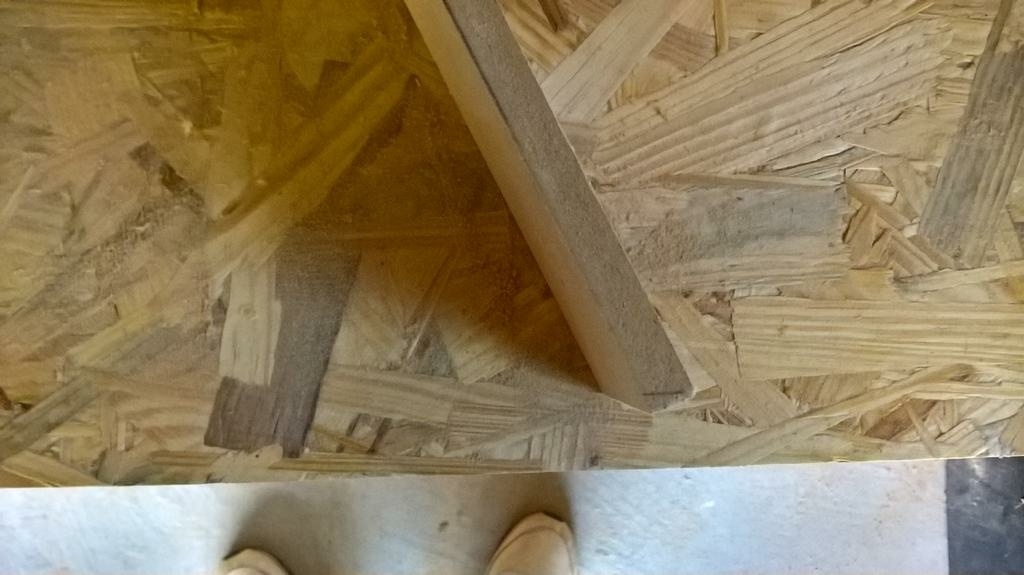

Pour chaque coté, effectuer sur le bas des montant, une découpe à 22.5°. (comme sur la photo 2).
Après assemblage le rendu doit être comme la photo 3

Publié Mis à jour

Partager

Découpe de la planche du bas

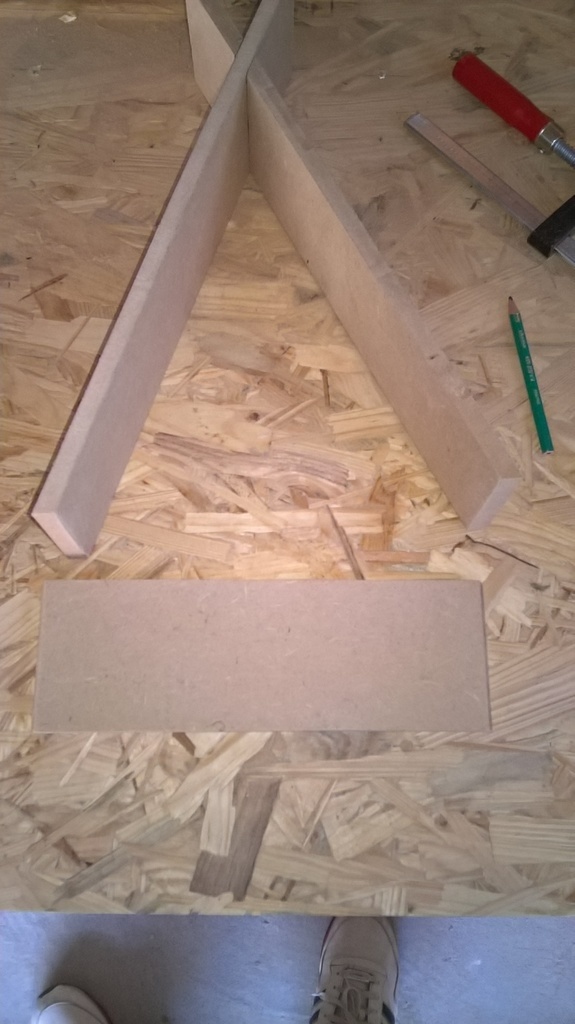

Poser l'assemblage de 2 montants sur la troisième planche (planche du bas) et tracer les cotes exactes.
Effectuer la découpe avec un angle de 22,5°.

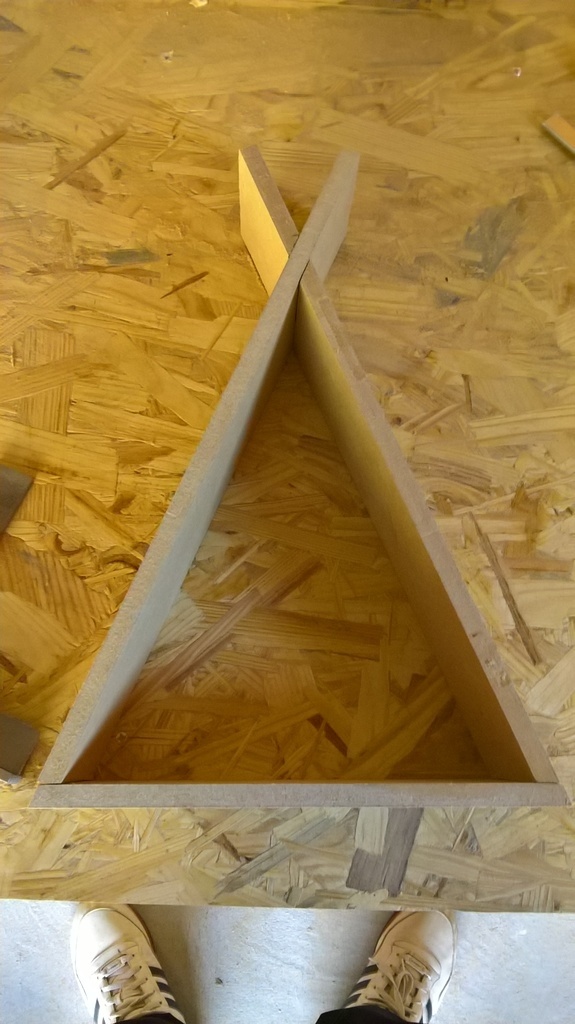

Uns fois la planche du bas découpée,, l'assemblage se met parfaitement sur celle ci.

Coller et l'étagère est prête à peindre.
