ASP68

1ère établis, 1ère pièce de menuiserie

  Ce pas à pas présente un projet en cours de réalisation.

1ère établis, 1ère pièce de menuiserie
+

Voila donc ma 1ère création en menuiserie.
Pour moi, c'est un élément indispensable de tout atelier.

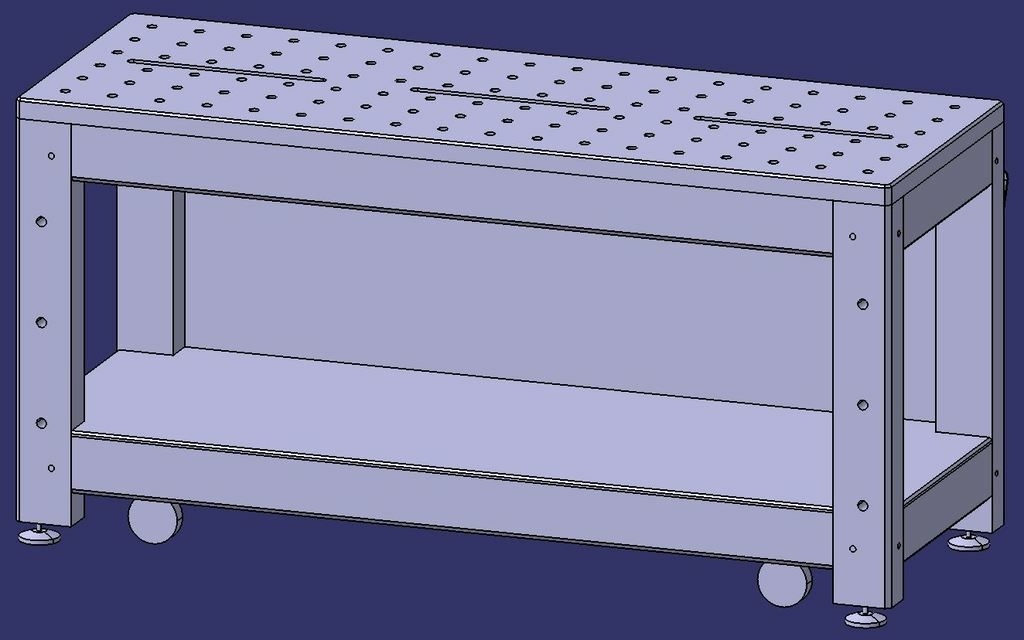

Comme vous le voyez sur l'image du projet, je n'ai pas prévue de presse verticale pour le moment (je peut toujours le rajouter plus tard). Il sera multi-emploi : menuiserie, métallerie et mécanique.

Liste des articles

Mis à jour

Partager

Débit et corroyage

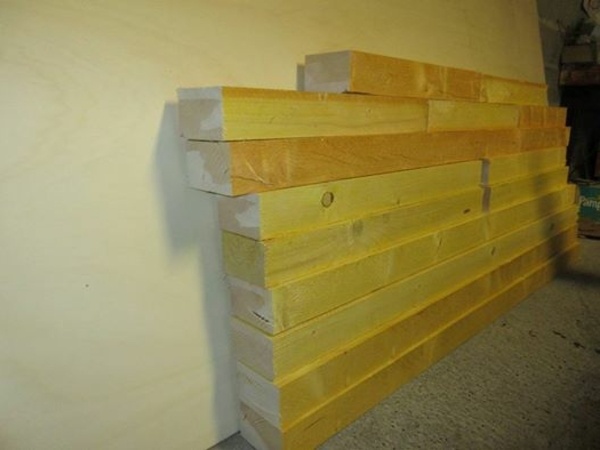

Les poutres faisant 5m de long, j'ai d'abord du les débiter. Sur ce coup-la, j'ai mis direct à la longueur (peux de marge, ça rentrait juste). Mais je me suis rendu compte que mon 1er plan n'était pas bien conçu, mes tenons étaient trop courts ! C'est mon beau-frère, menuisier de formation, qui m'a remonter ce problème. Du coup, l'établi sera quelques dizaine de mm plus petit que prévu.

Et pour le corroyage, sur le rabot/déguau, la table de déguau n'étant pas réglée, je passe directement au rabot.

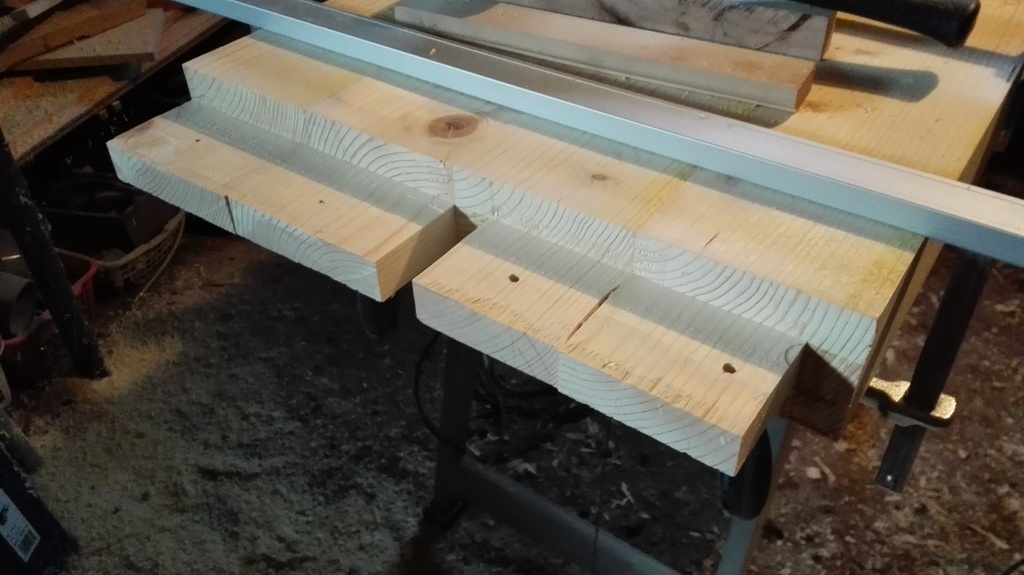

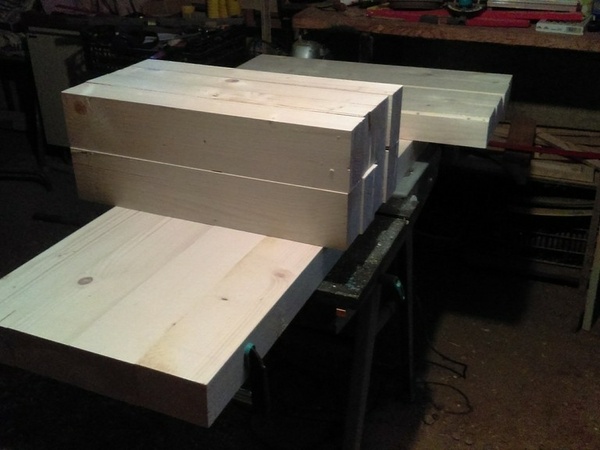

Problème, les poutres sont brut de sciage, donc pas d'équerre, et en rabotant, j'ai amplifié le défaut. Pour rattraper le coup, j'ai fixer les poutres 2 par 2, de sorte à les mettre en "V", puis les repasser.

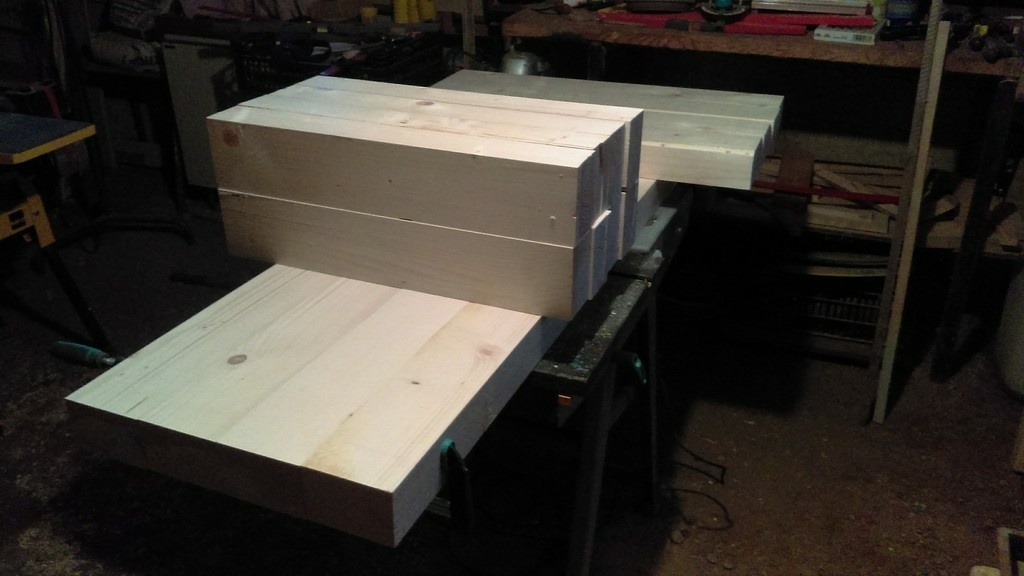

Au final, j'ai perdu + de 5mm de section, mais ce sera bien encore assez !

Publié Mis à jour

Partager

Trusquin

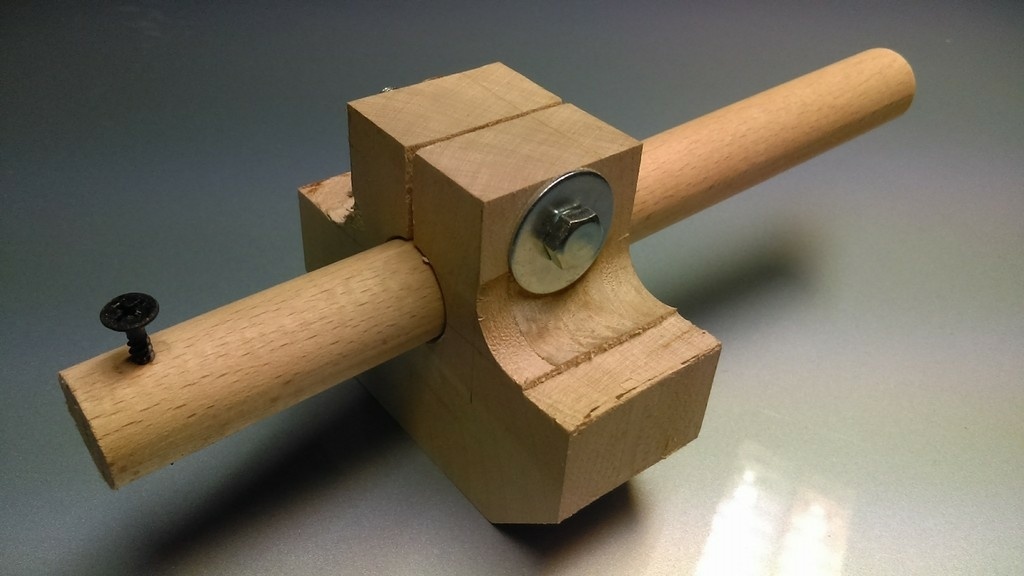

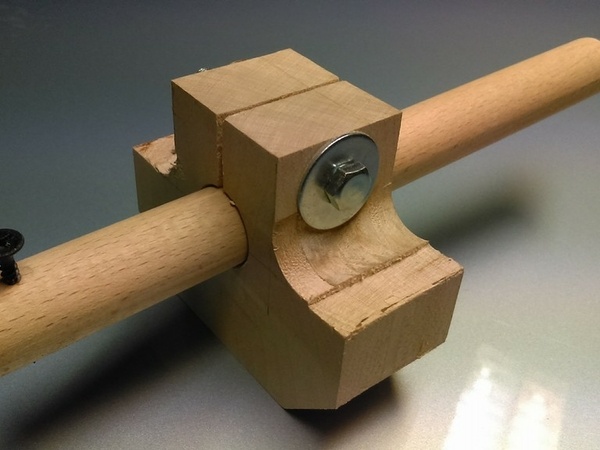

Pour m'aider dans mon travail de traçage, j'ai fabriqué un trusquin dans une chute d'érable.
Ce n'ai pas un assemblage conventionnel (vis pour placo), mais ça marche bien !
Faut juste que je le finisse ...

Publié

Partager

Tenons-mortaises

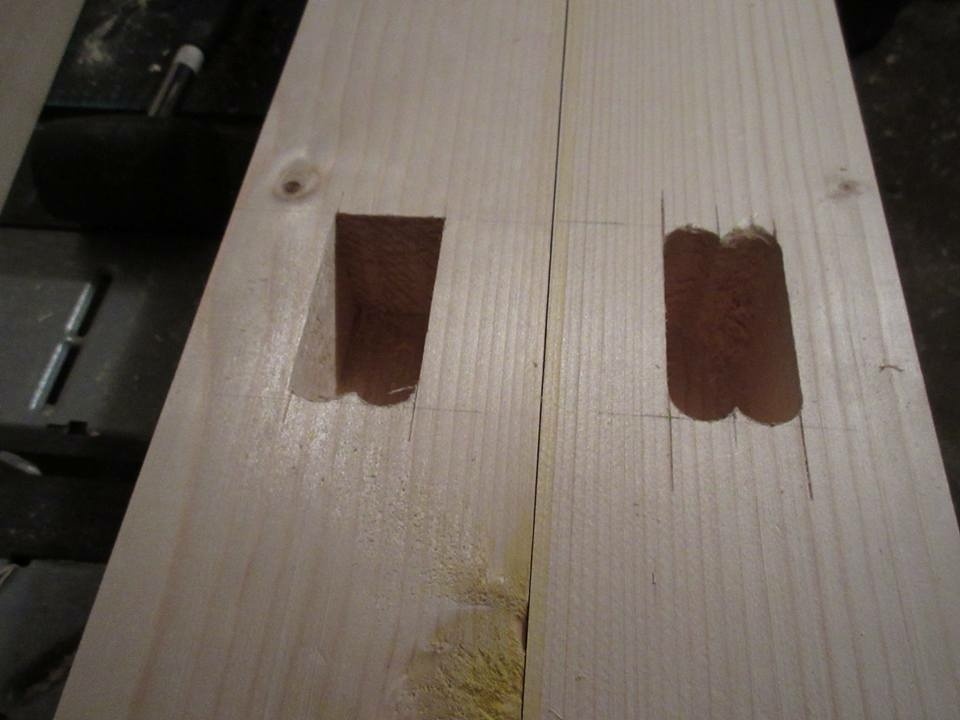

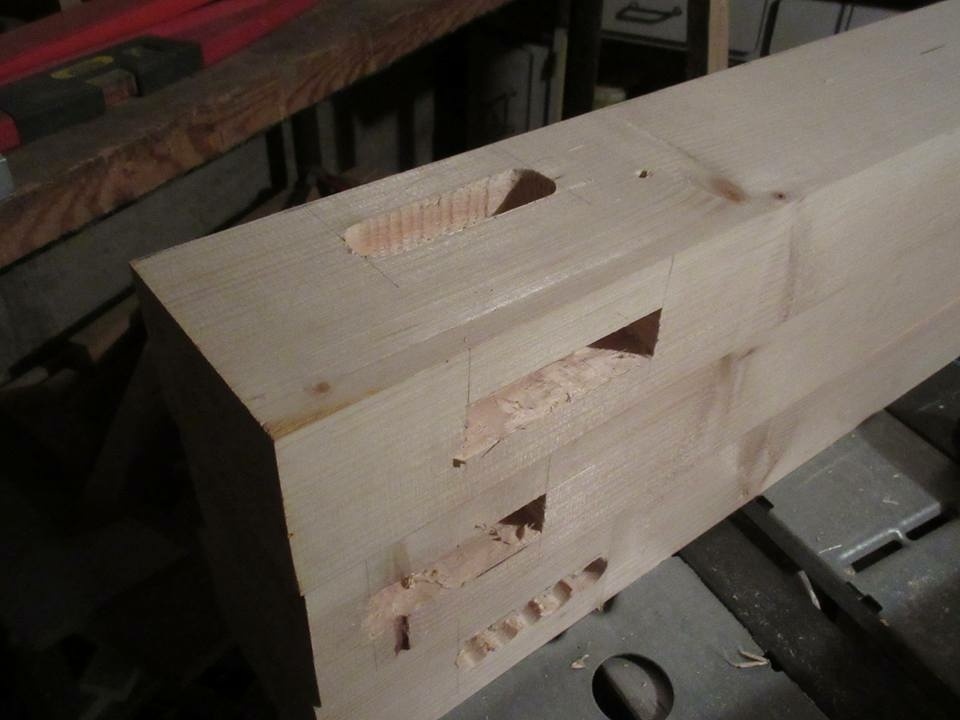

Les mortaises sont ébauchées à la perceuse à colonne, avec une mèche plate Wolfcraft. C'est pas ce qu'il y a de mieux, mais c'est ce que j'avais sous la main. L’intérêt de cette mèche par rapport au mèche classique, c'est que je peux reprendre mon trou pour limiter l’équarrissage (vous comprendrez sur les photos).

J'ai commencer le travail d'équarrissage, qui sera long pour moi qui n'y connait pas grand chose ! Pour facilité l'usinage des tenons, j'ai fait un "gabarit" pour les mortaise, pour toutes les faire identique en épaisseur.

Publié Mis à jour

Partager

Mortaise - suite et fin

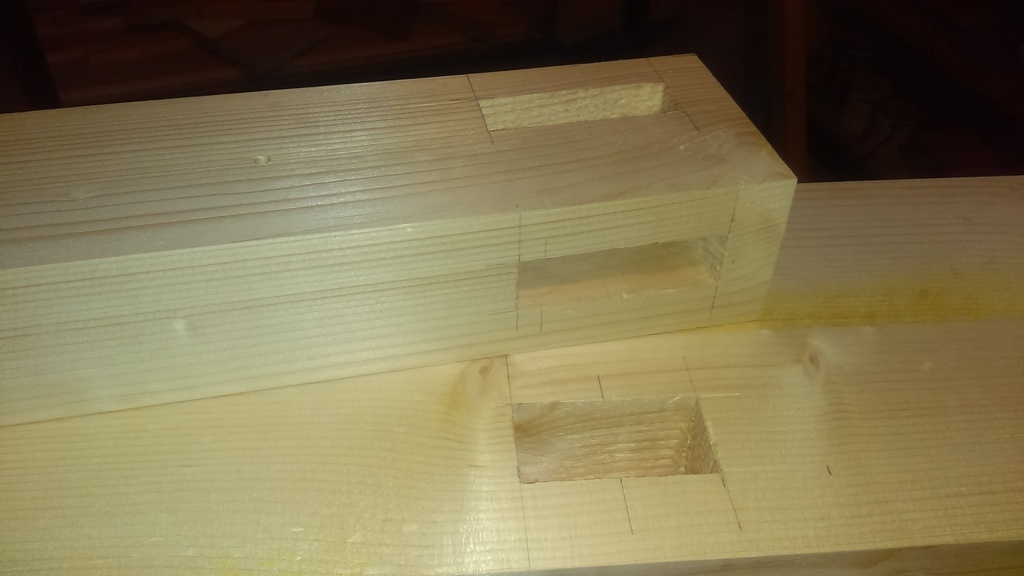

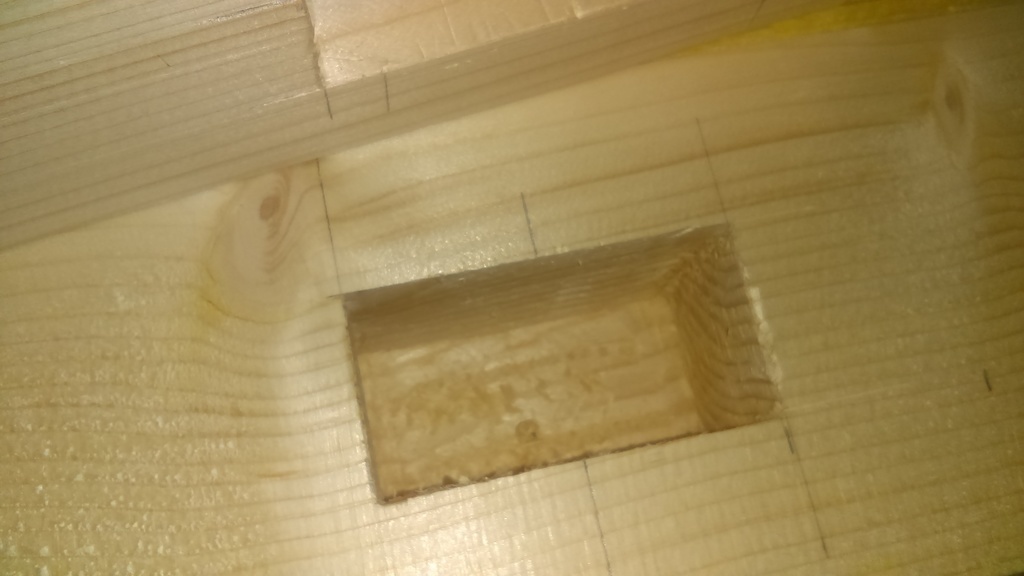

Ça y est, j'ai terminé mes mortaises ce week-end.
Pour un débutant, je suis plutôt satisfait du résultat. Certe, j'ai pris mon temps, mais au moins, je ne crois pas avoir fait de bêtises !
En tout, si je cumule le temps passé dessus, ça m'a pris une grosse journée.
Vivement que j'attaque les tenons, je pourrais ensuite faire mon montage à blanc !!!

Publié

Partager

Tenonage 1er partie

J'ai pu avancer sur mon établis, ça va doucement, mais surement.

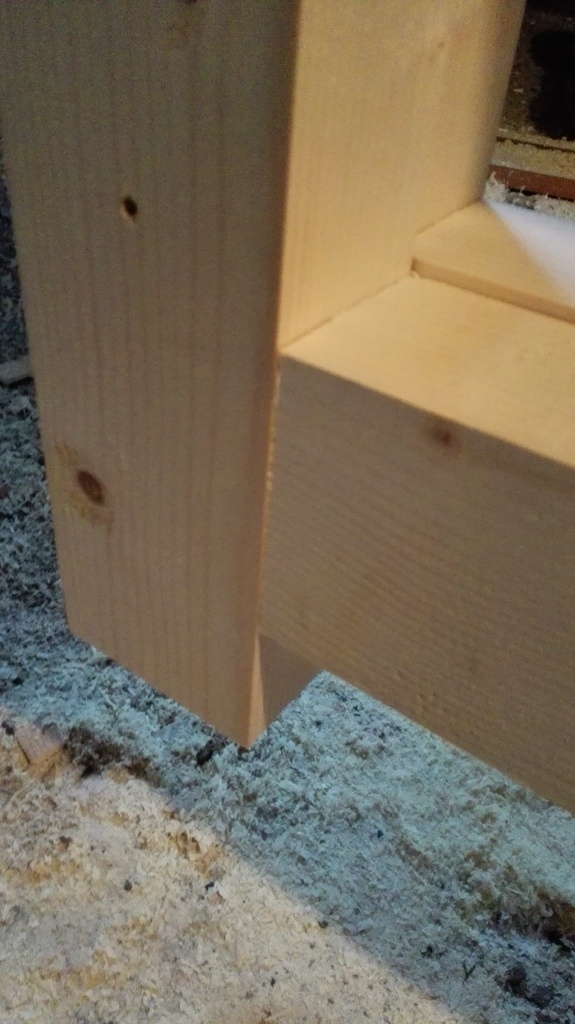

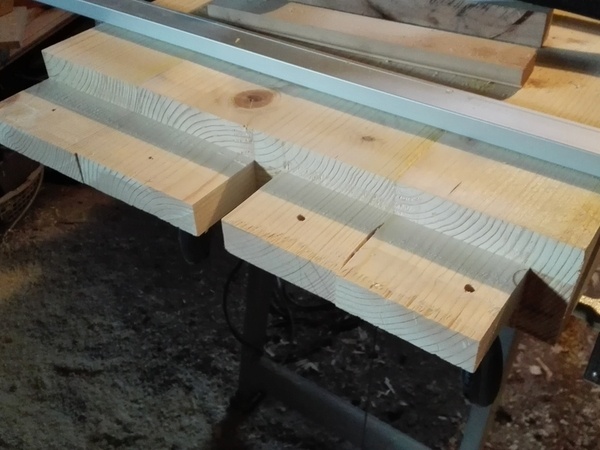

J'ai usiné les tenons des grandes traverses à la défonceuse. Comme j'ai fais les mortaise avec un calibre, c'est beaucoup plus simple de faire les tenons, 4 d'un coup !

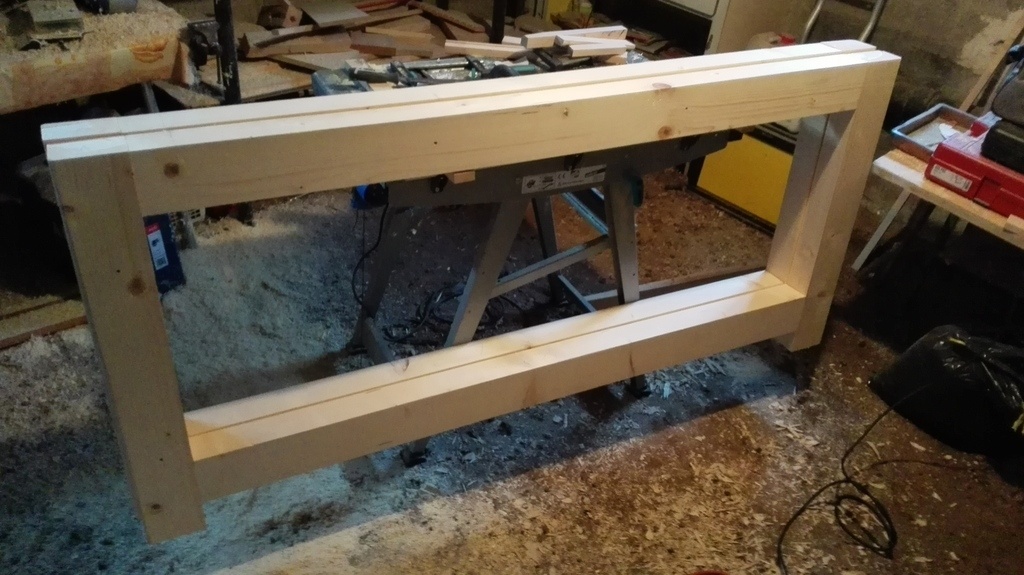

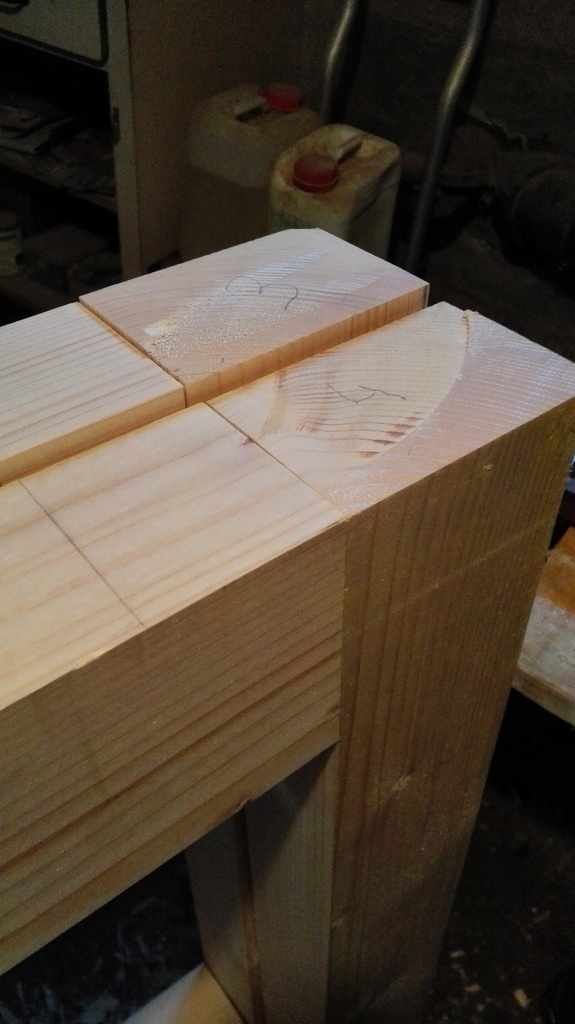

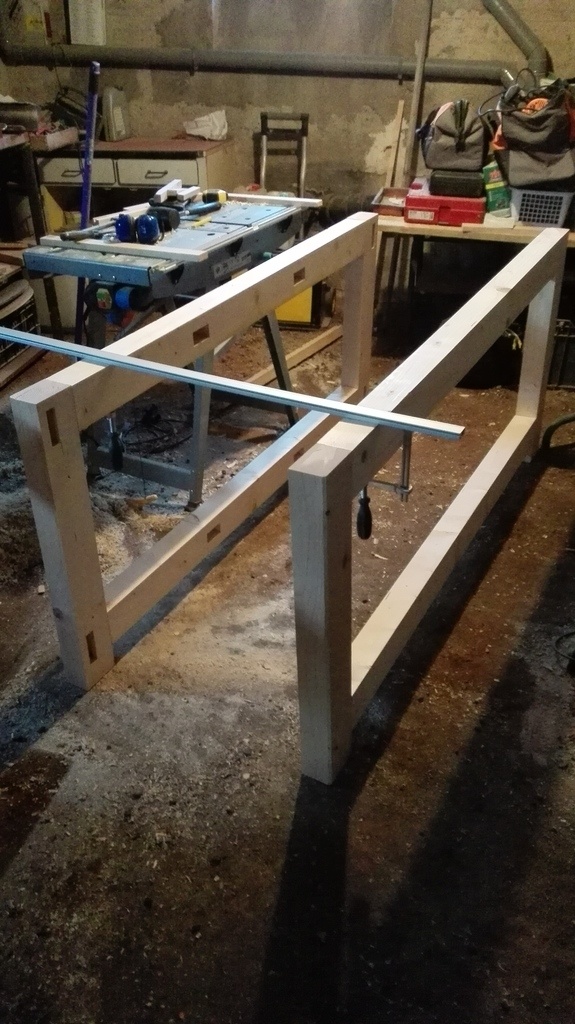

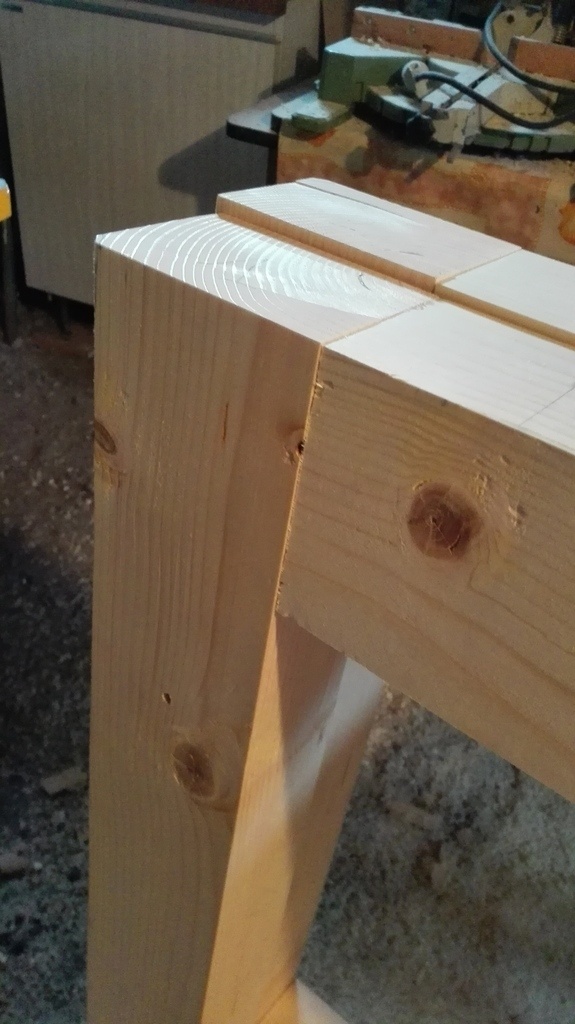

Et 1er montage à blanc. Ça commence à ressembler enfin à quelque chose !
3 coups de maillet et c'est dedans, du 1er coup, très content !

Désolé pour la qualité des photos, c'était avec le tel ...

Publié

Partager

Assemblage par tirant à force

Ça faisait un bon bout de temps que je n'avais pas donné de nouvelles, faute de temps.

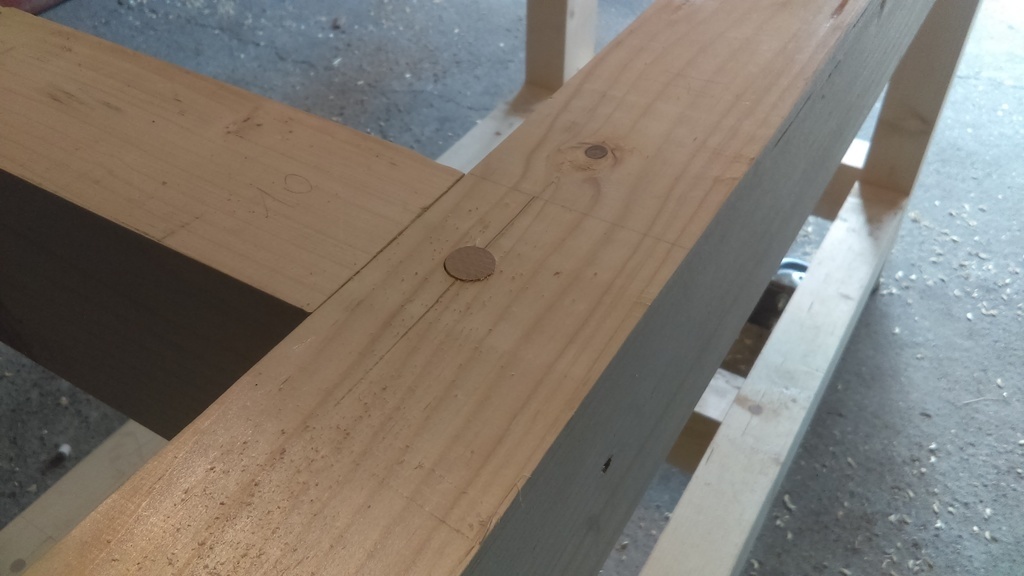

Je viens tout juste de terminer la partie piètement, avec un assemblage par tirant à force (je ne sais pas si ça ce dit comme ça ?!).
J'ai utiliser du rond en hêtre de Ø14, avec un dèsaxage de 2-3mm entre les tenons et mortaise.
Une fois le tout monté, ça ne bouge pas d'un poil !!!

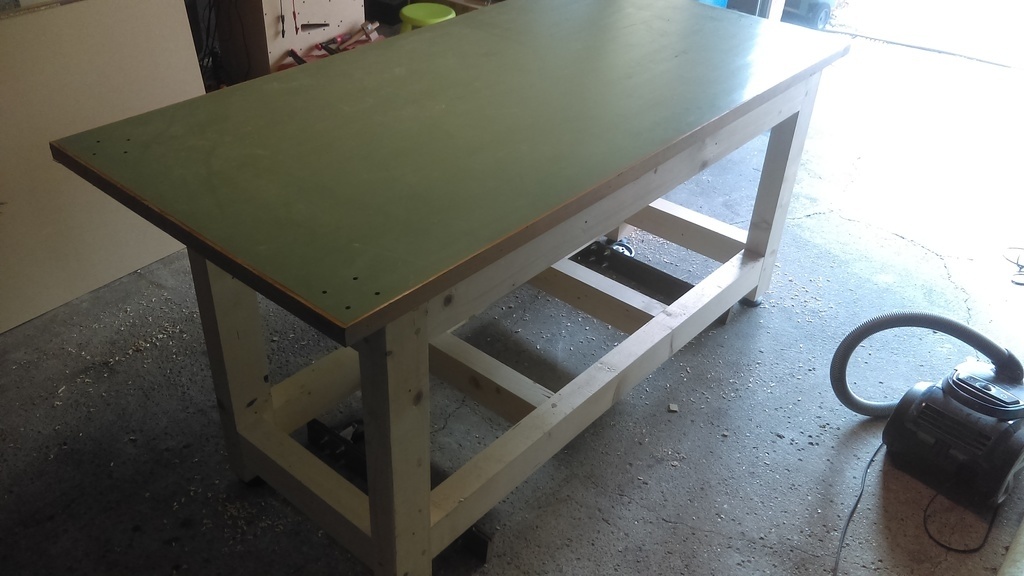

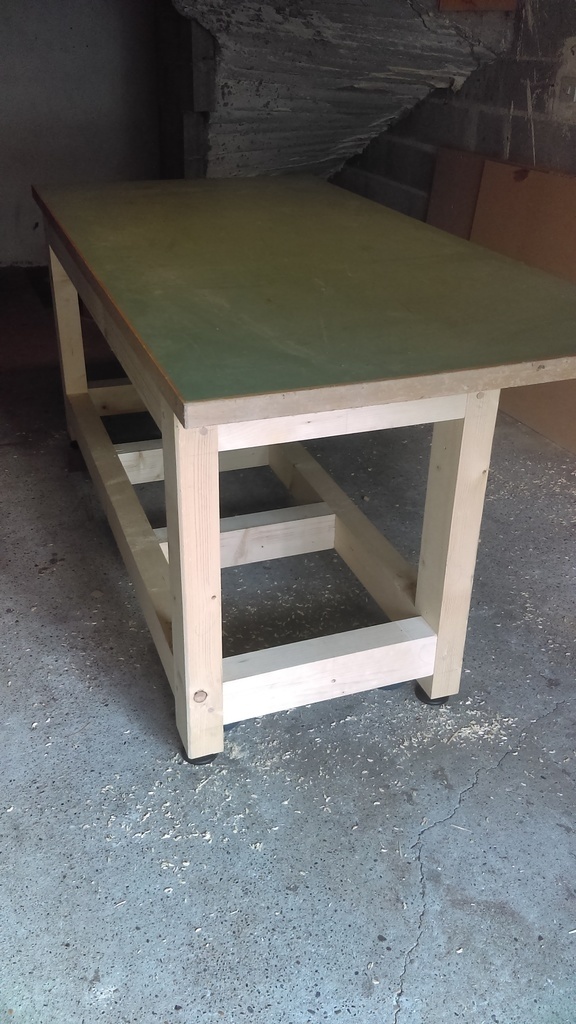

J'ai récupéré un plateau d'un ancien établi de chantier en mélaminé. Ça pèse un âne mort ce truc !
Il faudra que je le coupe pour qu'il ne déborde pas trop.

Publié

Partager

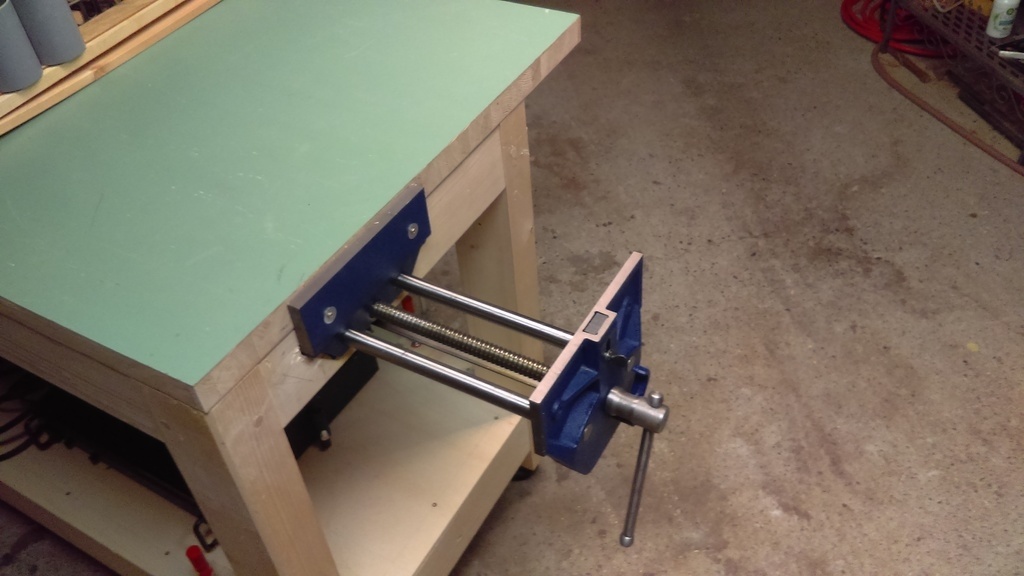

Préparation de la presse horizontal

Ça faisait un moment que je n'avais pas touché à l'établi, c'est maintenant fait.

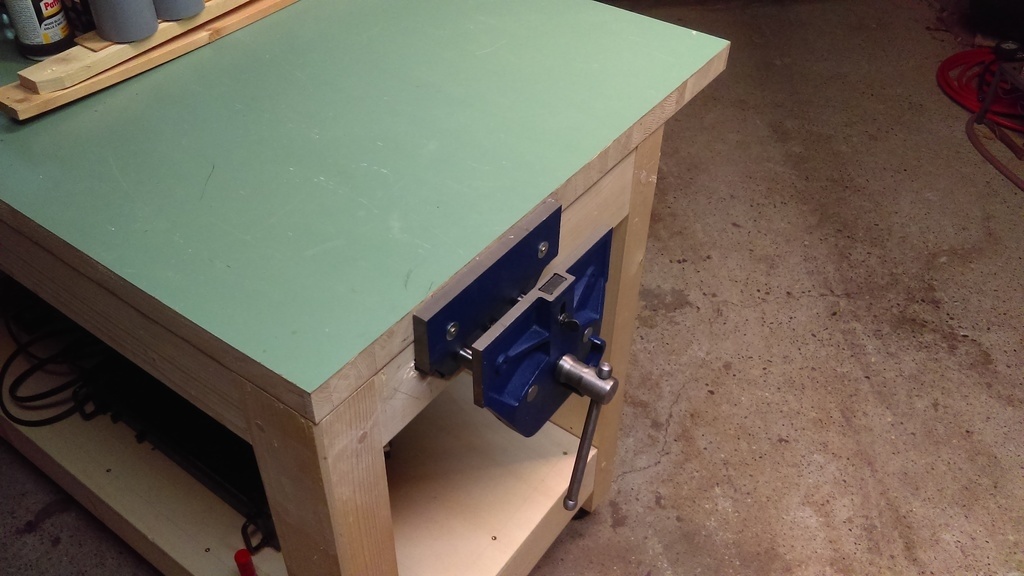

J'ai préparé la traverse dans laquelle viendra se loger la presse horizontale.
Après avoir fait un plan à l'échelle, je l'ai simplement scotché sur l'établi et ai marqué le découpes au cutter, au travers du plan.
Il est rentré à sa place du 1er coup.
Je me demande juste si pour bien le fixer, je ne devrais pas complétement couper la traverse en hauteur, et rapporter une plaque sous le plateau pour y insérer les fixation du dessous ???

Publié

  Ce pas à pas présente un projet en cours de réalisation.

Publications associées


Discussions

ASP68  a publié le pas à pas "1ère établis, 1ère pièce de menuiserie".
il y a 7 ans
Pierro
( Modifié )

Bon courage ASP68 je vais suivre ton projet avec plaisir ! Je te conseille à minima de mettre une presse et de l'intégrer dans ta conception tout de suite. Les serre-joints ça va un moment, mais plus tu travailleras à la main, plus tu apprécieras la presse. Tu peux intégrer assez aisément les systèmes de ce type.

Prévois également un support à outil ou un bac. Avoir les outils accessibles directement, c'est juste indispensable.

ASP68

Bonjour Pierro, et merci.
C'est vrai que c'est pas indiqué, mais je mettrais 2 tiroirs sous le plateau pour y ranger du petit outillage.
Je vais regarder pour la presse. Merci du conseil.

ASP68

Finalement, je l'ai commandée ! Elle est en plus en promo

Pierro
( Modifié )

Je te conseille du coup de mettre de chaque côté une planche en bois plus large, voici un exemple d'installation

Pierro
( Modifié )

Et la version de Paul Sellers, dont je suis vraiment admirateur : paulsellers.co...n-vises-part-i/

ASP68

Quel est l'intérêt de mettre une planche large ?

ASP68  a publié l'article "Trusquin".
il y a 7 ans
ASP68  a publié l'article "Tenons-mortaises".
il y a 7 ans
Niouniou

je reconnais cette "bonne vieille" Catia!! (pour celles et ceux qui ne comprennent pas, c'est le logiciel de conception de Dassault Systèmes)
La vis à placo est bien pointue, donc pas mal pour un trusquin, je pense!!

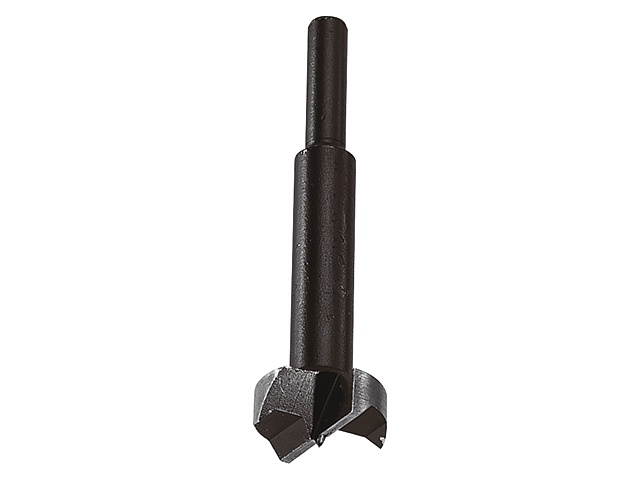

LA mèche que tu utilises, n''est pas une mèche plate, mais une mèche Forstner.

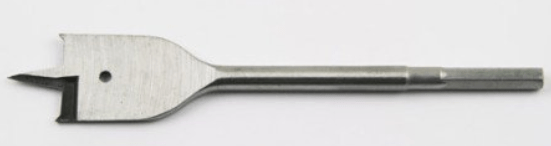

Voici une mèche plate:
Les mèches plates sont en général pas très précises, contrairement aux mèches Forstner.
Les extrémités de tes bois sciés sont bizarres, non ? Il y a deux couleurs, mais pas comme d'habitude... Ca ne choque personne ?
Je vais suivre ce projet!
La pièce de bois plus large que la presse, c'est pour serrer des pièces plus larges, et avoir un serrage plus homogène et réparti sur une surface plus grande, je pense...

ASP68

Bonjour Niouniou. Désolé pour le langage employer, je débute !
Effectivement, c'est Catia, logiciel que j'utilise de manière pro depuis 15ans !
Pour les extrémité pas net, c'est du fait que la scie à onglet que j'utilise est tordu (gros choque en tombant), et que pour les couper, j'ai du les faire en 2x (trop épais pour la scie).
Merci pour la précision sur la pièce large. En regardant des vidéo sur le net, j'ai compris de quoi il était question.
A bientôt.

ASP68  a publié l'article "Mortaise - suite et fin".
il y a 7 ans
ASP68  a publié l'article "Tenonage 1er partie".
il y a 7 ans
ASP68  a publié l'article "Assemblage par tirant à force".
il y a 7 ans
Vic66

Tu pars sur de bonnes bases, je vais suivre également le projet.
Bravo

ASP68

Merci.

ASP68  a publié l'article "Préparation de la presse horizontal".
il y a 6 ans
