pierro44730

Le Venla

  Ce pas à pas présente un projet en cours de réalisation.

Le Venla
+

Bonjour,

Etant en formation de charpente naval, je vous présente mon projet de réalisation d un bateau finlandais.

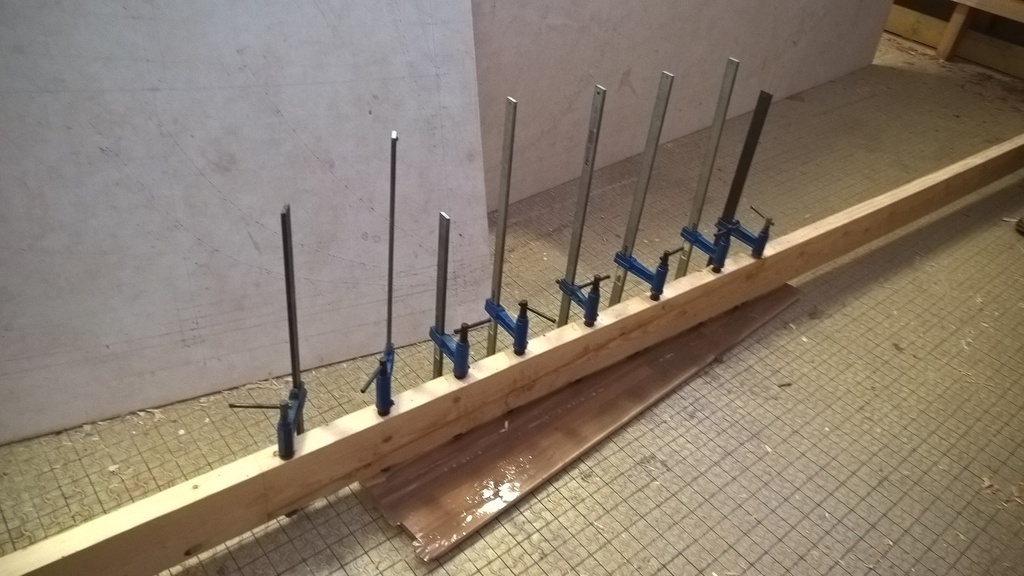

Nous avons réaliser l épure en vrai grandeur, réalisé la mise sur chantier, gabarillage, lameller collé, assemblage epoxy, charpente axiale, étanchéité au minium et ettan.

Nous réalisons actuellement le brochetage et délignage des bordés.

Liste des articles

Mis à jour

Partager

Le venla

Réalisation du Venla, un bateau finlandais.

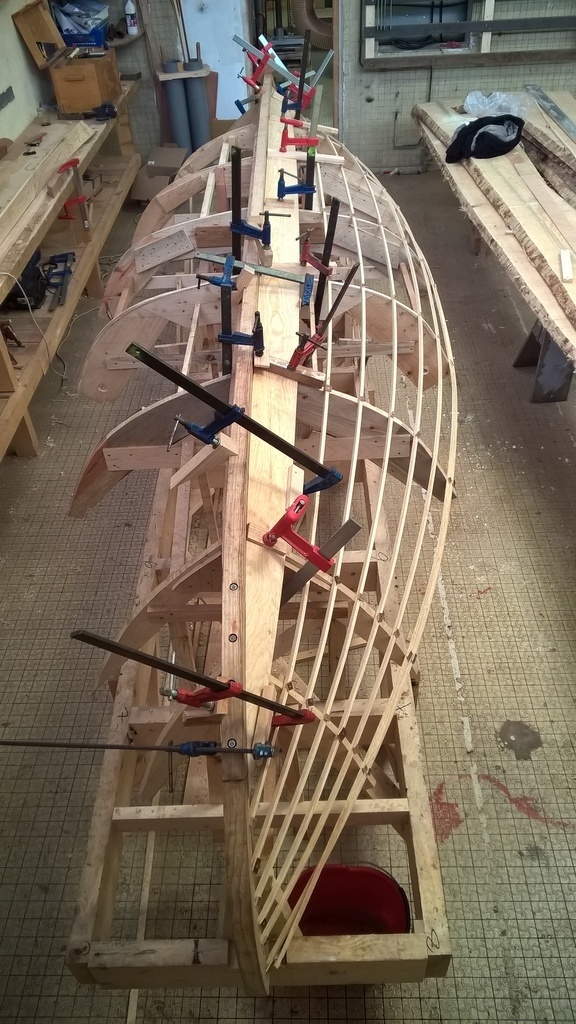

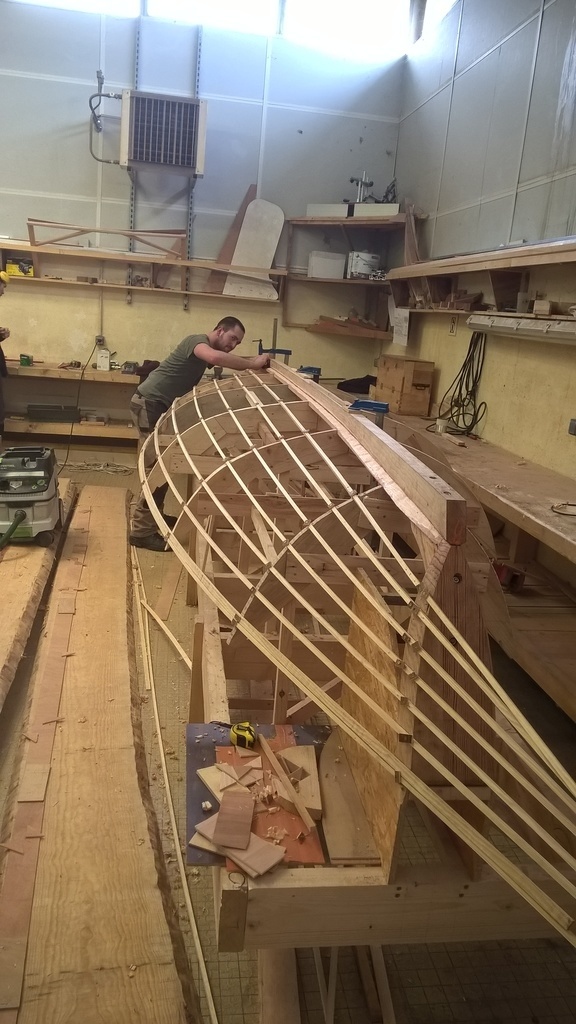

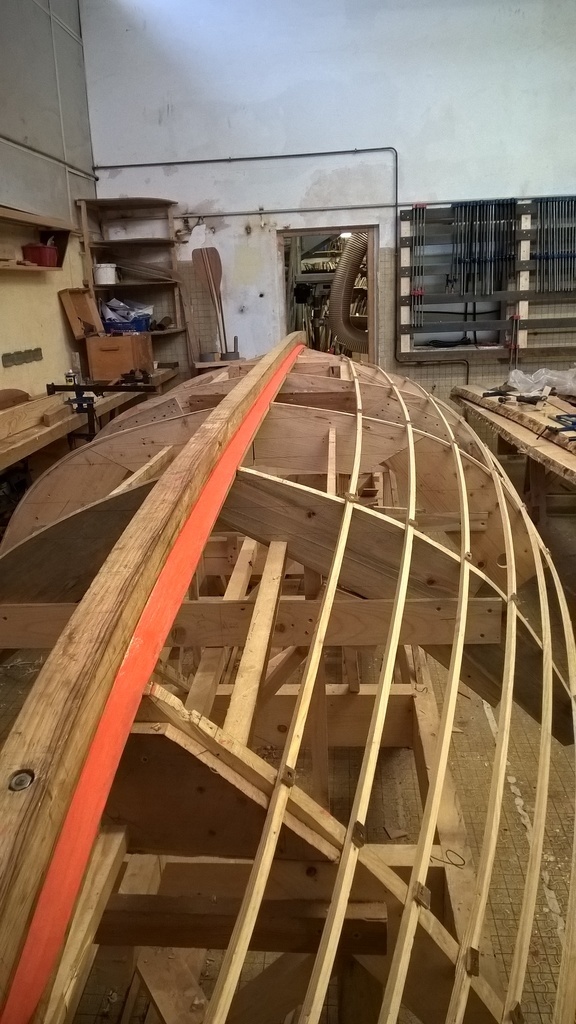

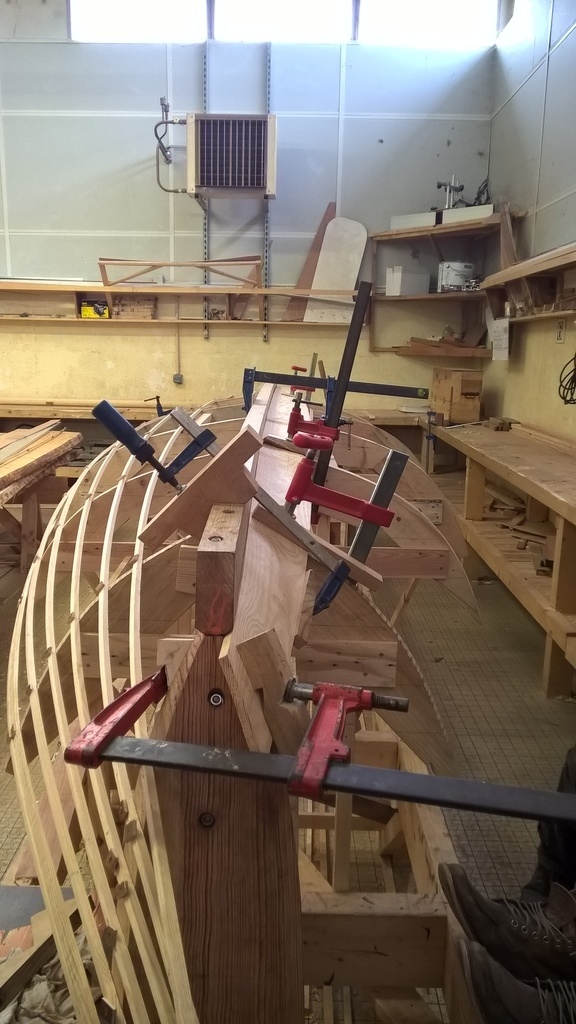

On peut voir la réalisation de mon premier trait de jupiter pour assembler la quille et l étrave. On voit également le lissage er la répartition de bordé. Et en avant dernière photo il y a la pose de notre premier bordé situé á tribord. appeller le galbord.

Ce matin nous avons eu une mauvaise surprise, car le galbord de bâbord a fendu car après l étuvage le bois á tuiler. Les malheurs du bois en dosse.

Heureusement l époxy va réparer Tous ca.

Je posterai de nouvel photos de l avancé du bateau.

J espère que ça vous plais, n hésitez pas a commenter sur vos éventuels retour d expériences.

Merci

Publié

Partager

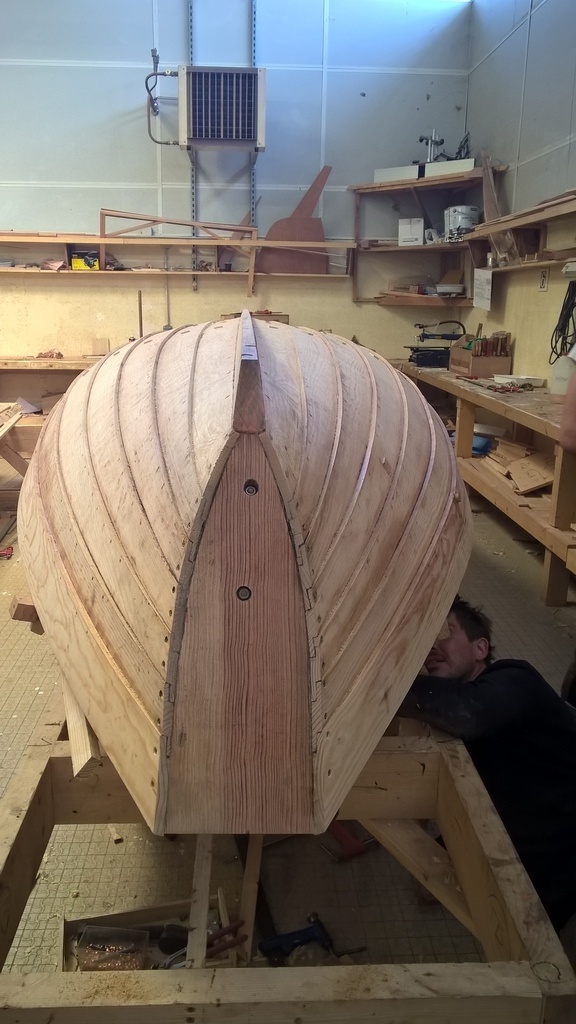

Bordage et retournement

Nous avons posé les préceintes mardi et mercredi.

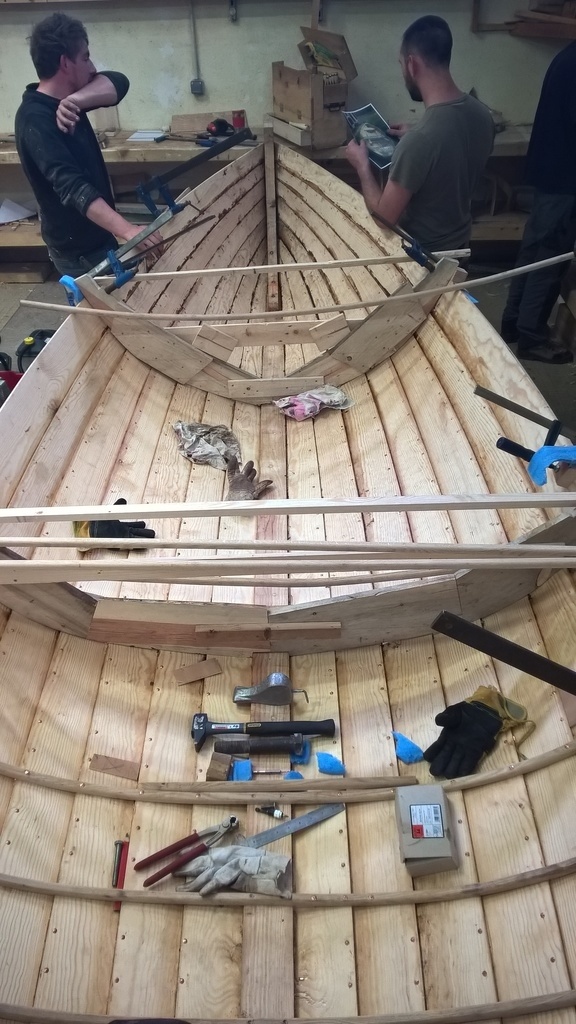

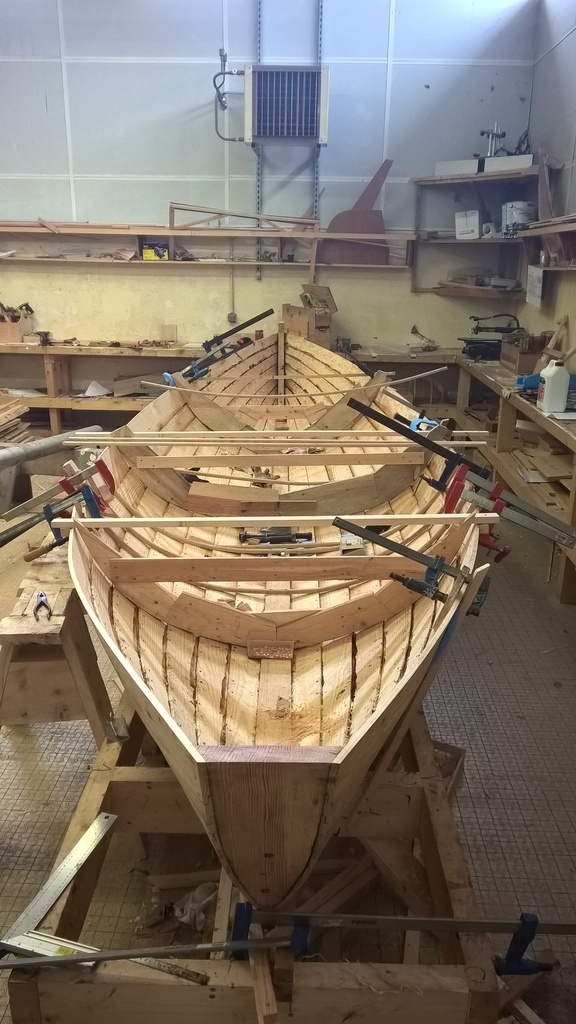

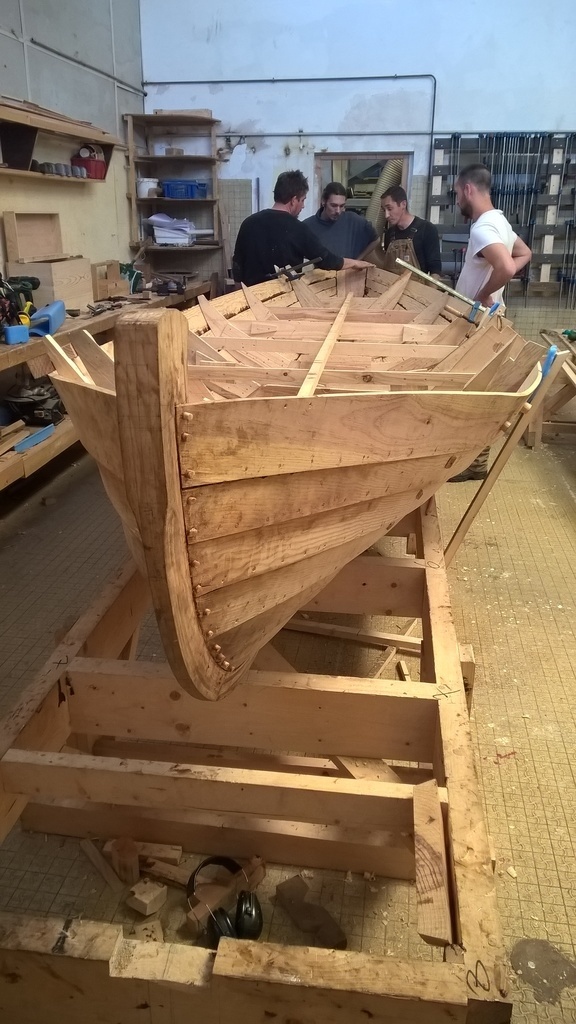

Puis nous l avons retourner. On a commencer a réaliser l étuvage et la pose des membrures ployés en chêne a partir de jeudi.

Le mise a l eau sera le samedi 18 juin. :)

Affaire a suivre

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

pierro44730  a publié le pas à pas "Le Venla".
il y a 8 ans
Wil
( Modifié )

Ah ben voilà, ce sera mieux dans un pas à pas !

Comment sera réalisé l'étanchéité entre chaque "planche" qui formeront la coque ? (je ne connais pas leur nom !)

pierro44730

Les planches sont appelées des bordés en terme de charpente marine, l'étenchéité est créé par le chevauchement tel un clin, pour garantir celle ci on applique une couche de minium ainsi que de l'ETTAN ( petite recette goudron de pin, cire d'abeille etc..) les bordés sont rivetés par le biais de rivets en cuivre :)

reve
( Modifié )

Bonjour

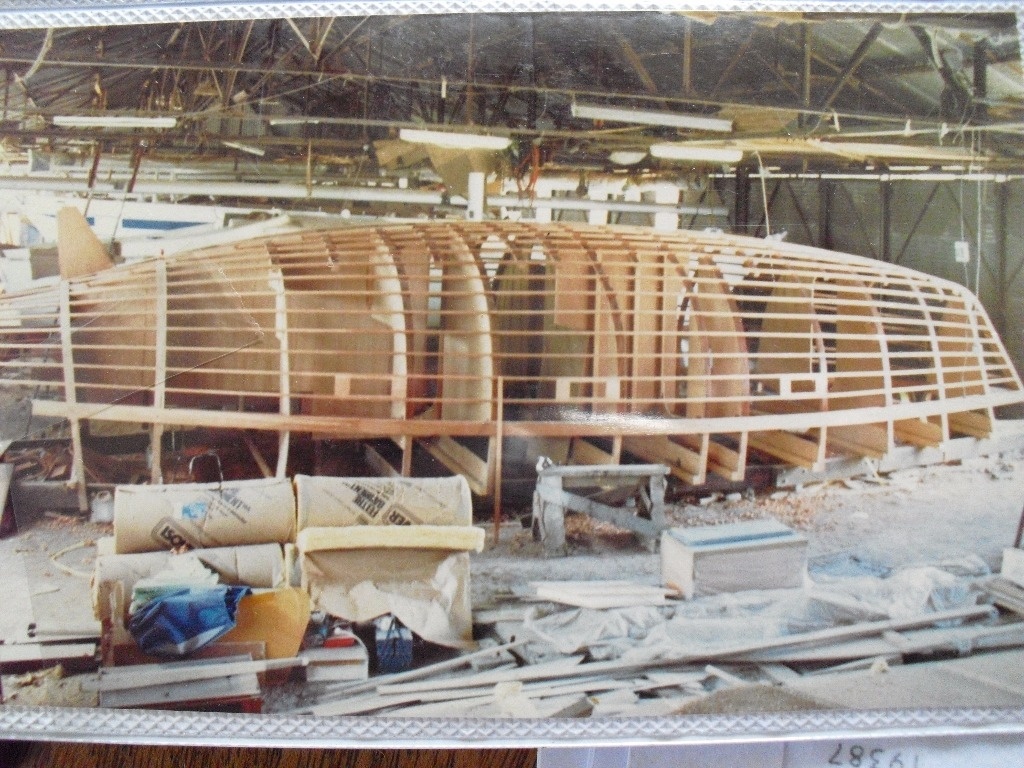

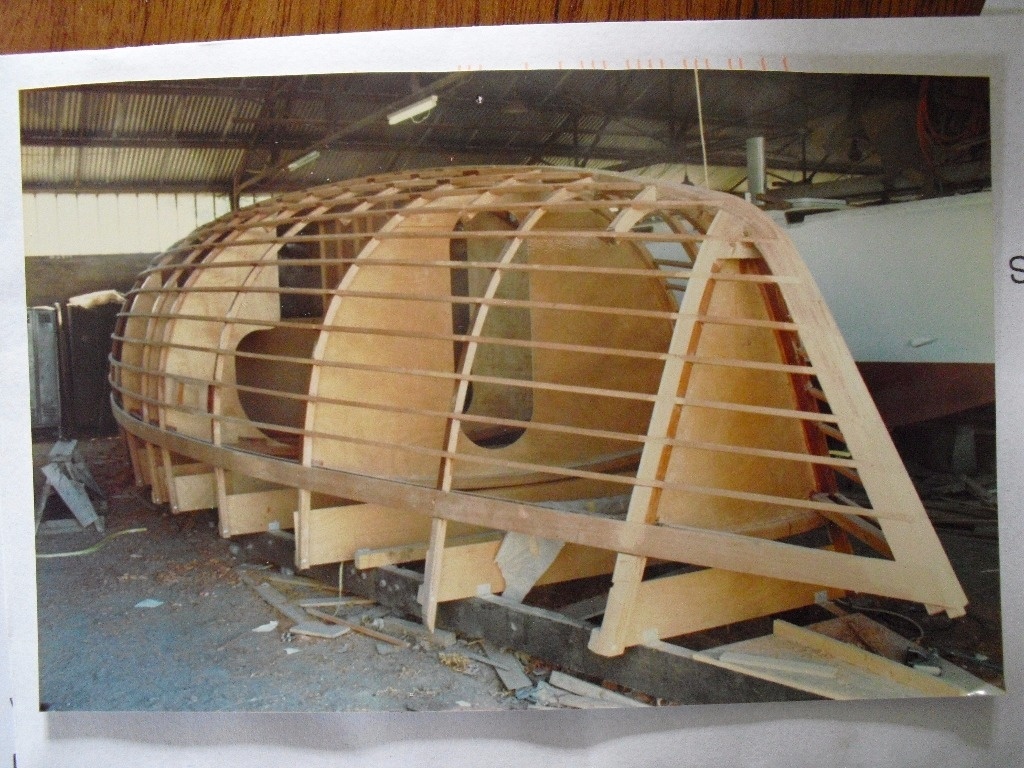

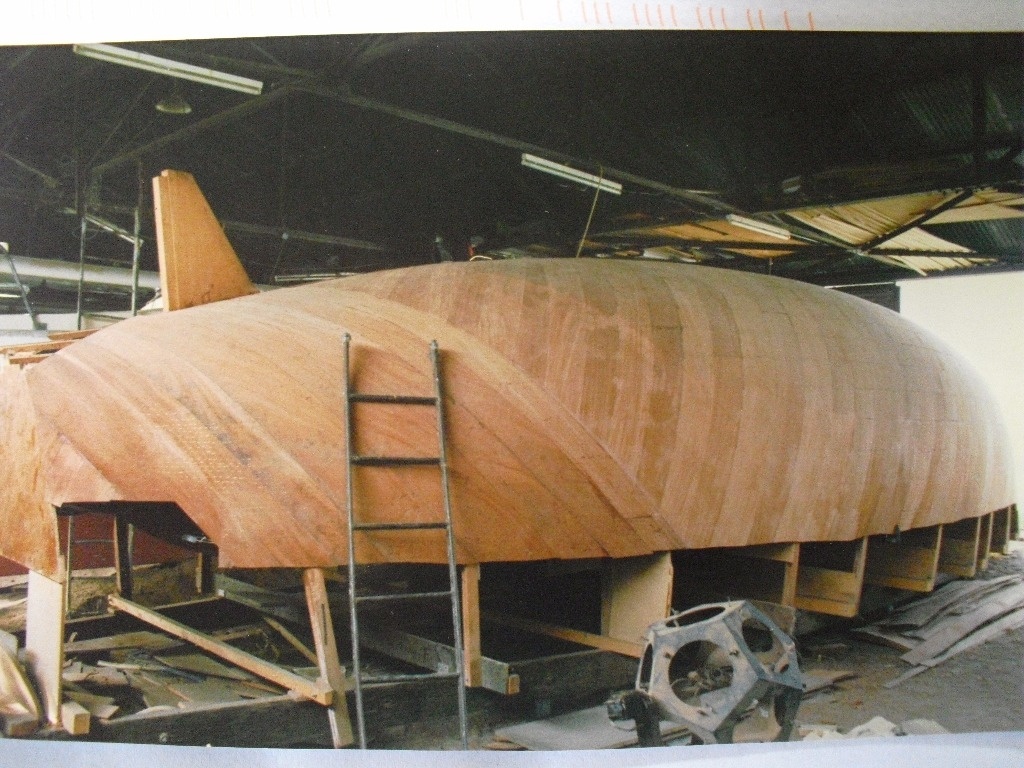

J'adore les bateaux! Le lamellé collé, belle méthode qui demande rigueur et précision, le résultat est magnifique!! Bonne continuation, le plaisir et la satisfaction sont au rendez-vous.Peux tu nous en dire un peu plus sur ce bateau, le choix, va t'il naviguer et comment. Voici un retour d'expérience également en bois moulé sur lisses espacées.

pierro44730

j'ai jamais réalisé un bateau en bois moulé mais la méthode sous vide m'intéresse. as tu déjà réalisé ceci ?

reve

Bonjour Pierro. Non je n'ai jamais fait de sous vide.......Désolé pour la réponse tardive et surtout bonne année.

niconathy
( Modifié )

Projet grandiose!
Quelle essence est utilisée pour la coque?

pierro44730

Salut Salut, ici c'est du pin Sylvestre, mais avec du pin maritime c'est aussi bien :)

reve
( Modifié )

Bonjour nico, j'ai utilisé du grand bassam tranché de 5 mm 4 épaisseurs.Je ne voudrai pas parasiter le fil de pierro donc si y de l'intérêt j'ouvrirai une page personnelle.

Philippe Gelard

Une page perso oui oui oui!

Gaspar
( Modifié )

Impressionnant

pierro44730
( Modifié )

Salut a tous,
Merci de l intérêt que vous portez á nos projets.

L étanchéité ce fait grace au minium ( peinture au plomb) et de l ettan.
au niveau de la râblure (on fait l opération du calfatage) je vous laisse regarder sur internet pour les explications précises.

Pour ce qui est de l étanchéité entre bordés ( planches qui forment la coque) un coup de minium et d ettan. Et fixation avec des rivets.

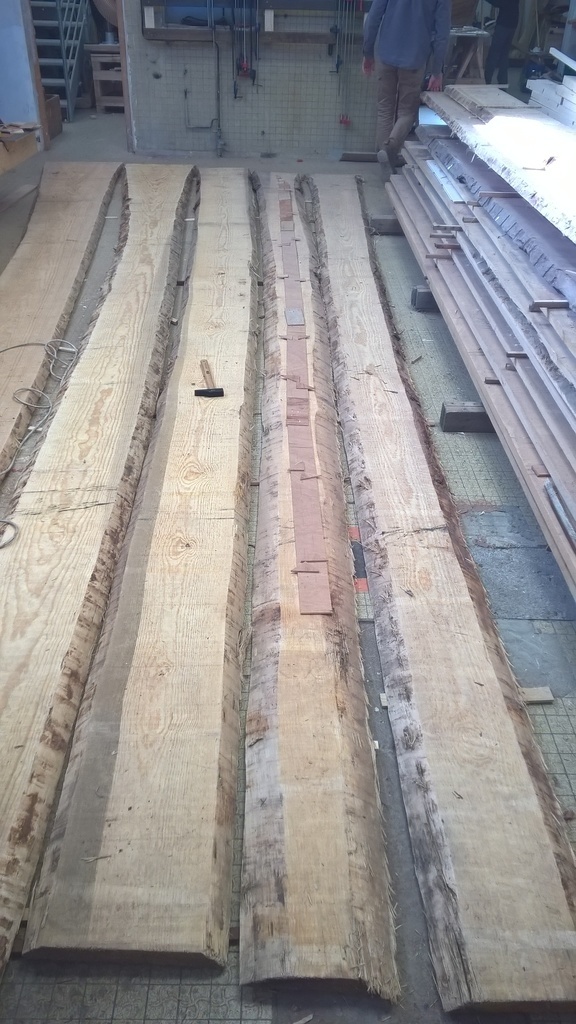

Essence de bois : Pin maritime. (question budget)

Projet de nav' plutôt sur des lac, en eaux calme

Reve tu ne pollu mon fil, mais tu l enrichi. Ton projet est génial.

Wil
( Modifié )

Un peu qu'il y a de l'intérêt reve ! Moi je veux bien que t'ouvres une page là dessus ! C'est un bateau avec lequel tu as navigué ?

pierro44730 , le Venla c'est un type de bateau Finlandais ou c'est le nom de ton bateau ? Parce que j'ai cherché sur internet et j'ai rien trouvé là dessus ! Idem pour l'ettan, rien trouvé ! Tu rivettes quoi exactement entre les bordées ?

Philippe Gelard
( Modifié )

Venla est un prénom féminin en Finlande, il semble que la marque Vendia y aie associé un de ses Modèles Tu peux aussi chercher ”Fiskari” associé à ”soutuvene” ou ”puuvene”, tu devrais trouver ton plaisir.

pierro44730

De vraies merveilles !!! :)

niconathy
( Modifié )

Merci à reve et pierro44730 pour les essences de bois. Mais c'est quoi du grand bassam? Une fiche dans la xylothèque peut être...

pierro44730
( Modifié )

Le venla c est le type de bateau. Il y a peu de page internet dessus. Pour l ettan je vais rechercher plus tard pour te montrer. C est une pate qui ressemble un peu au goudron que l on met sur les arbres quand on coupe les grosses branches. Tu rivettes les bordées a clin entre elle sur les membrures. Tu verras en détails quand l opération sera engagé :)

NinjaRouge
( Modifié )

Superbe projet pierro44730 . Merci beaucoup de prendre le temps de partager, c'est véritablement passionnant 😄 Je suis admiratif de la construction navale même si je n'y connais aboslument rien 😃. Hâte d'en voir plus !!

jeanco77
( Modifié )

Et vogue la galère !
Très beau projet.

Attention Ninja! je te rappelles que tu as déjà une maison ET un atelier en cours... Alors ne vas pas commencer autre chose tout de suite !

PELLADOU
( Modifié )

Je resterai toujours admiratif de ses construction j'ai u la chance d'habiter les bâtiments en face ou l'Hermione a vu le jour et voir leur boulot monstre ma toujours plus

Philippe Gelard

C’est bien ce pas à pas! Depuis, le projet est-il fini? As tu plus de photos?

pierro44730  a publié l'article "Bordage et retournement".
il y a 5 ans
pierro44730

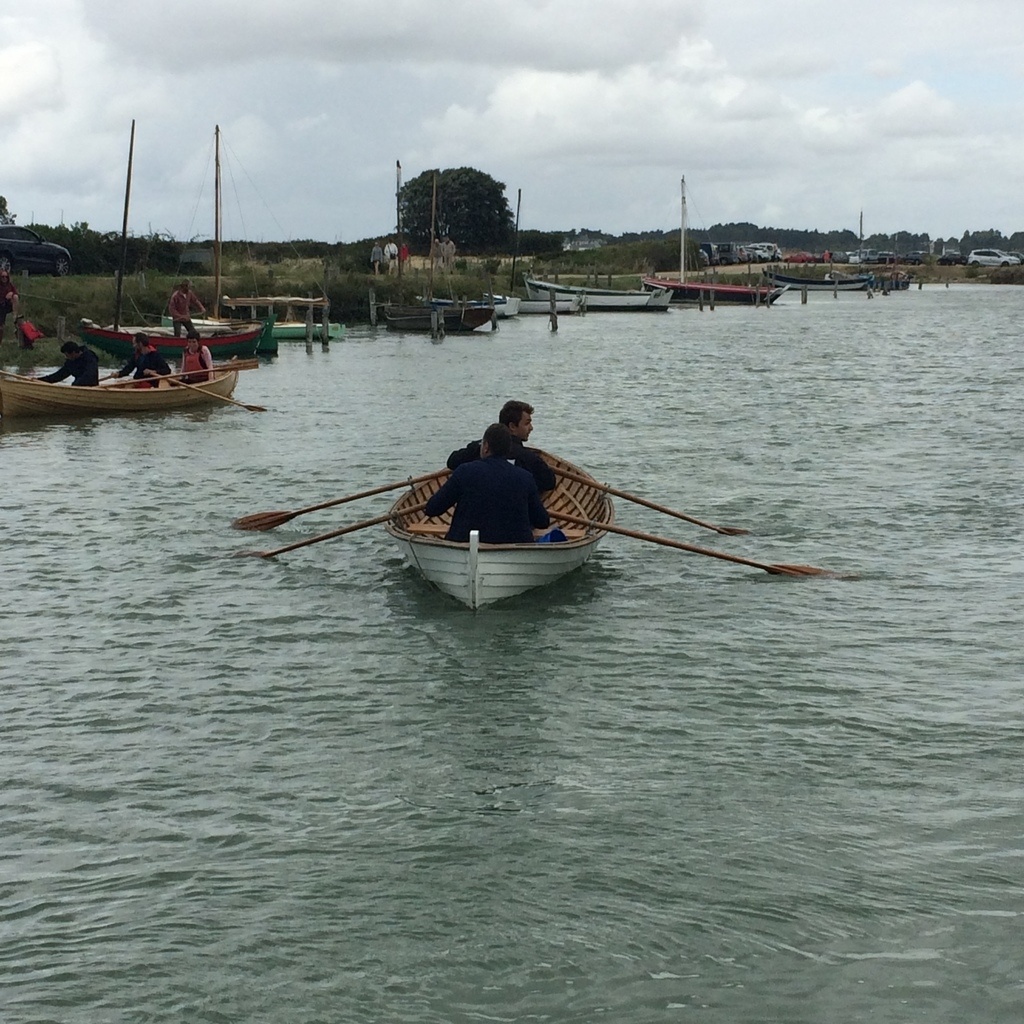

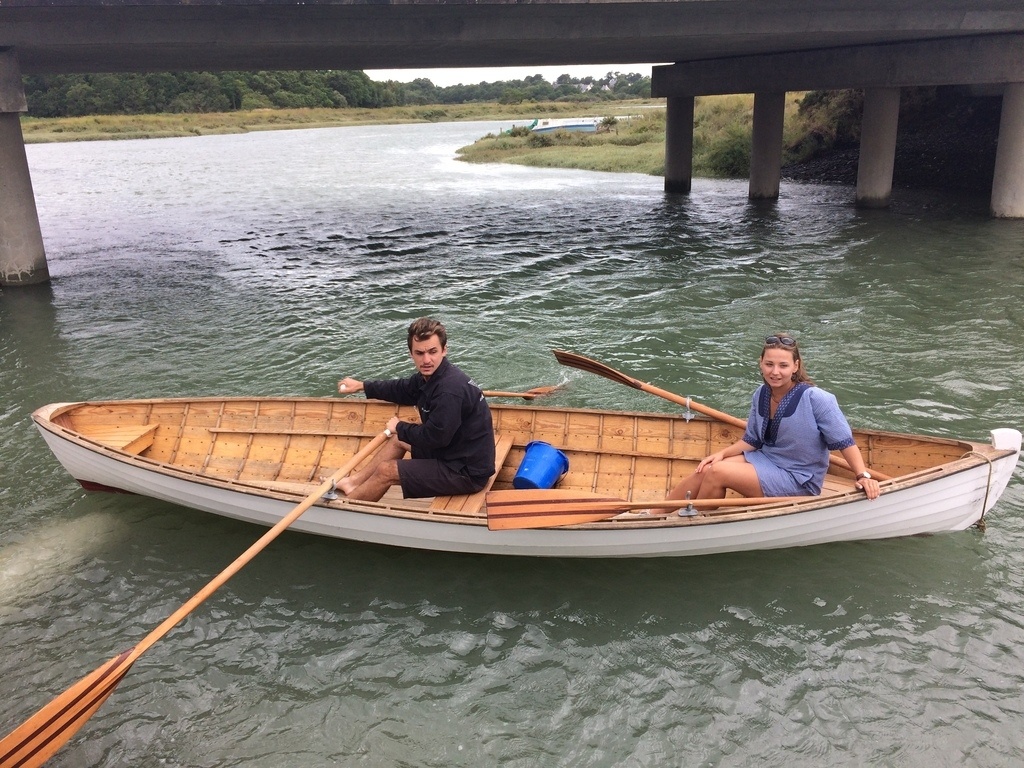

Pardon de ma longue absence !! le projet est fini nous avons construit 2 autres venla avec plus de bordés que le premier.

Kentaro
( Modifié )

Oh... Un bateau... Quand je serai grand, je ferai un beau bateau!

Questions:

  • Vous avez fait les plans ou bien on les trouve ?
  • Qu'est-ce qui a été réalisé en lamellé collé ? l'étrave et la quille je suppose.
  • Les membrures en chêne, ce ne serait pas plus facile avec de l'acacia ?
  • Comment sera t'il gréé ?

EN tout cas bon courage (on dit que quand on fait le retournement, il reste encore l'autre moitié du travail à faire...).

pierro44730

Les plans ont été fournies par mon formateur, ce sont des plans mais il faut dessiner le bateau à l'echelle 1 pour pouvoir frapper les gabarits par la suite, ( toute une technique)

  • l'etrave est en lamellé collé
  • la quille est en réalité une fausse quille car elle un un chapeau de quille ( c'est subtile à expliquer)
  • les membrures c'est avec ce que l'on trouve, si vous avez de l'acacia ver c'est TOP mais du chêne vert comme du pin fait l'affaire.
  • c'est un canot à rame donc pas de gréement, du moins il est possible de faire évoluer ce type d'embarcation pour avoir une dérive et une légère voilure.

j'espère vous avoir éclairez un peu :)

Kentaro

Merci pour ces détails. Je n'avais pas vu les photos du venla terminé. Il est superbe, très élégant, très belles lignes.

Philippe Gelard
( Modifié )

Très très très sympa ce projet! Moi aussi je souhaite m'embarquer dans la construction d'un bateau comme le tien. Je te demanderais certainement conseil si je rame un peu trop! Bravo!

Kentaro
( Modifié )

Des mines de renseignements ici:

forum.woodenboat.com/

et ici aussi:

forum.bateaux-bois.com/

pierro44730

Bien-sûr aucuns soucis n'hésites pas, tu es de quel région ?

Philippe Gelard

Je suis de la Finlande:-)))

Niouniou
( Modifié )

J'avais loupé ce pas à pas... C'est réparé !
J'ai personnellement fait une maquette de bateau et commencé une deuxième, je retrouve des similitudes ! Ça fait plaisir à voir !
On aimerait en savoir plus... Je suis gourmand et on commence à s'habituer à avoir des tutos méga complets (merci sylvainlefrancomtois !)
Et la charpente navale, c'est très particulier !

sylvainlefrancomtois

de rien !! naval je connais le principe mais j'en ai jamais fait à part des barques (vallée de la Saône oblige) et je me régale aussi de ce pas à pas !

Niouniou

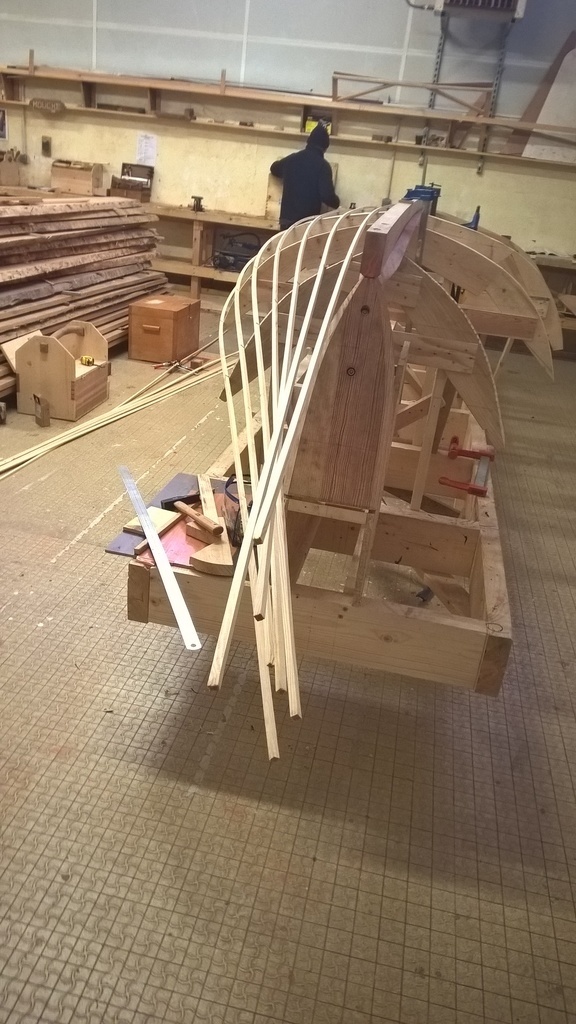

JE suis retombé dessus (sur ce pas-à-pas) et je me pose la question du rôle des petites lattes que tu mets avant de mettre tes bordés... C'est pour tenir l'écartement des couples ? et tu les enlèves petit à petit avant de mettre tes bordés ?

Raoul222
( Modifié )

Salut Pierrot, tu es aux ateliers de l'enfer ?
Chouette réalisation ! :)

pierro44730

Salut, nan du tout j'ai été à motiv'action et skol ar mor (st nazaire, mesquer) :)

Raoul222

Ah merci, je ne connaissais pas, merci :)
