Je vous présente ici les grandes lignes de la réalisation d'un luminaire suspendu à 5 sources lumineuses.
L'idée étant de faire tomber la lumière à des hauteurs différentes dans un volume assez conséquent, puisque l'espace avoisine les 5m70 de hauteur sous plafond.
Liste des articles
Conception
L'idée du projet est d'exploiter un volume plutôt conséquent d'une montée d'escalier en y plaçant une suspension lumineuse. Ce volume est un "trou" de 3m40 x 2m40 avec une hauteur de 5m70.

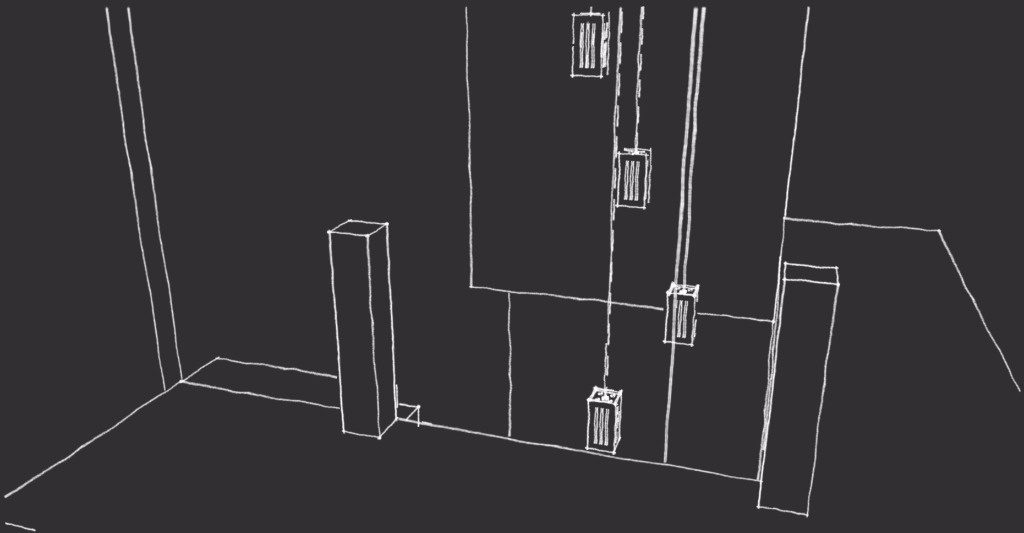

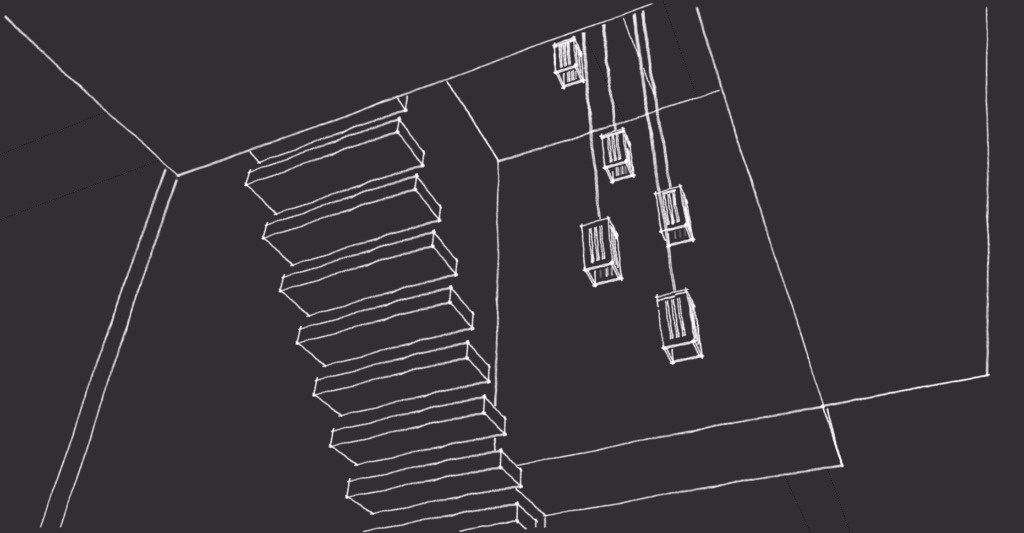

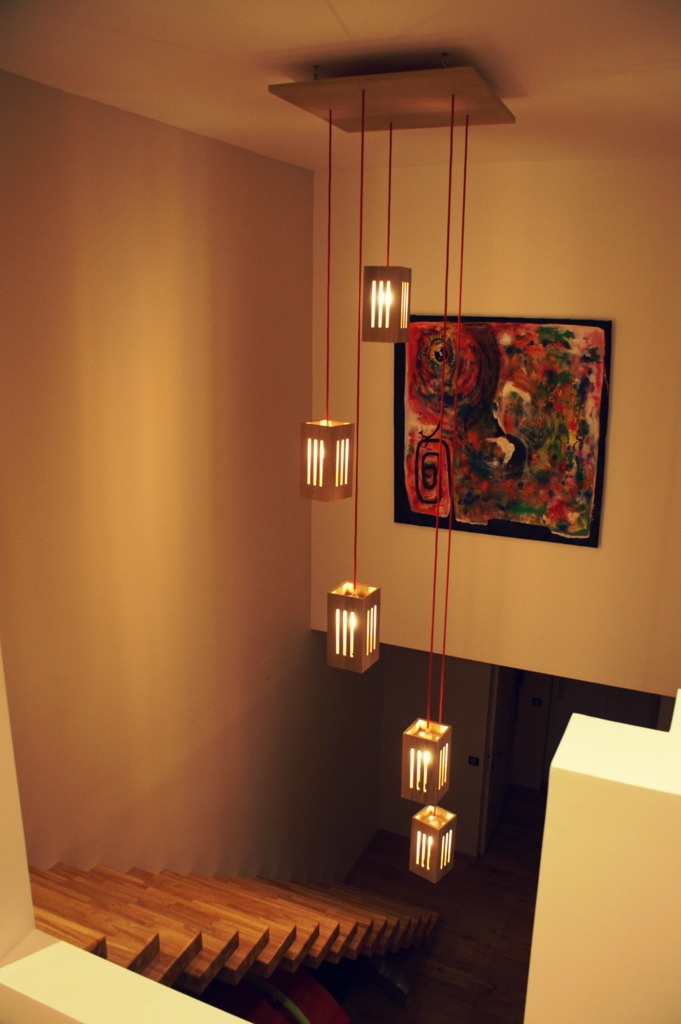

Le projet consiste donc à faire descendre du plafond 5 blocs lumineux disposés en spirale.

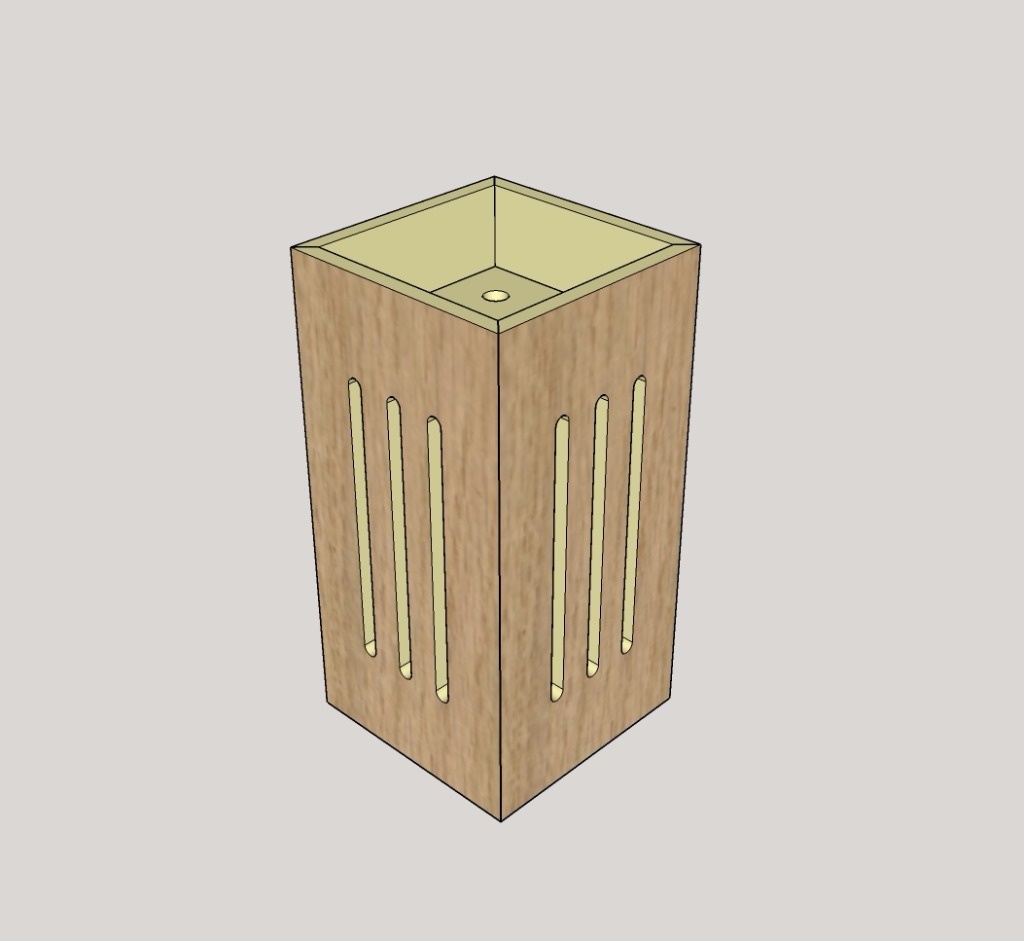

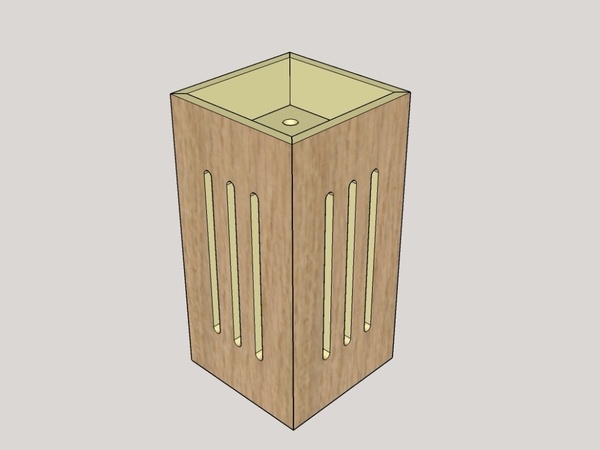

Chaque bloc est réalisé en chêne massif de 15 x 15 x 30 cm et est ouvert de 3 fentes sur chaque côté.
Afin de trancher avec la couleur du chêne, les fils électriques seront rouges.
Fabrication des blocs
Les côtés

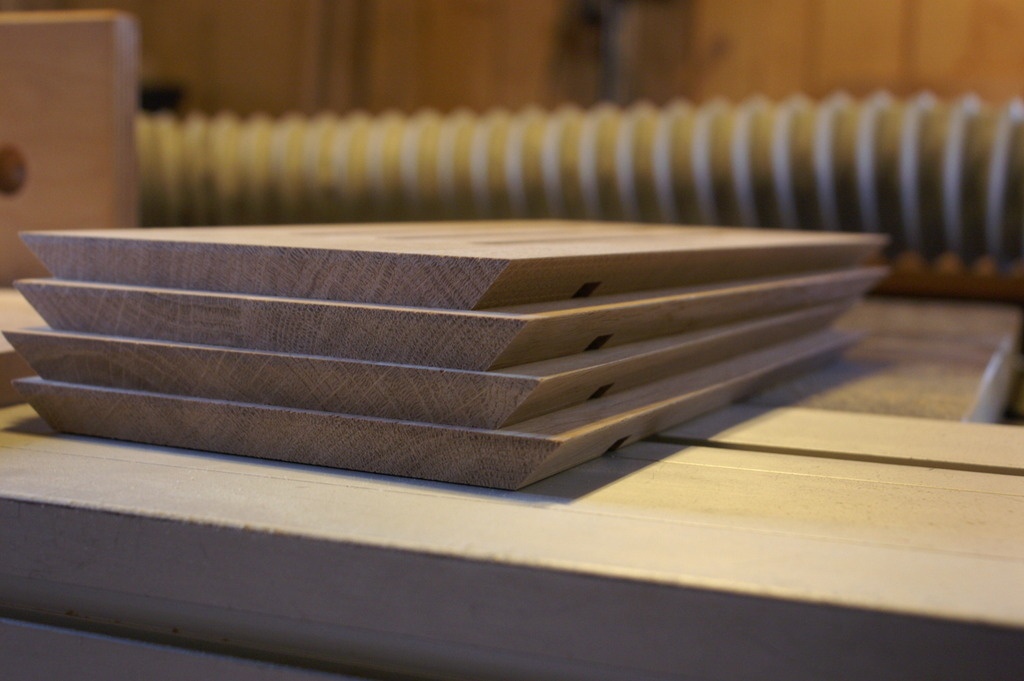

Pour réaliser chaque bloc, j'ai tout d'abord réalisé des panneaux de 10mm d'épaisseur par aboutage.

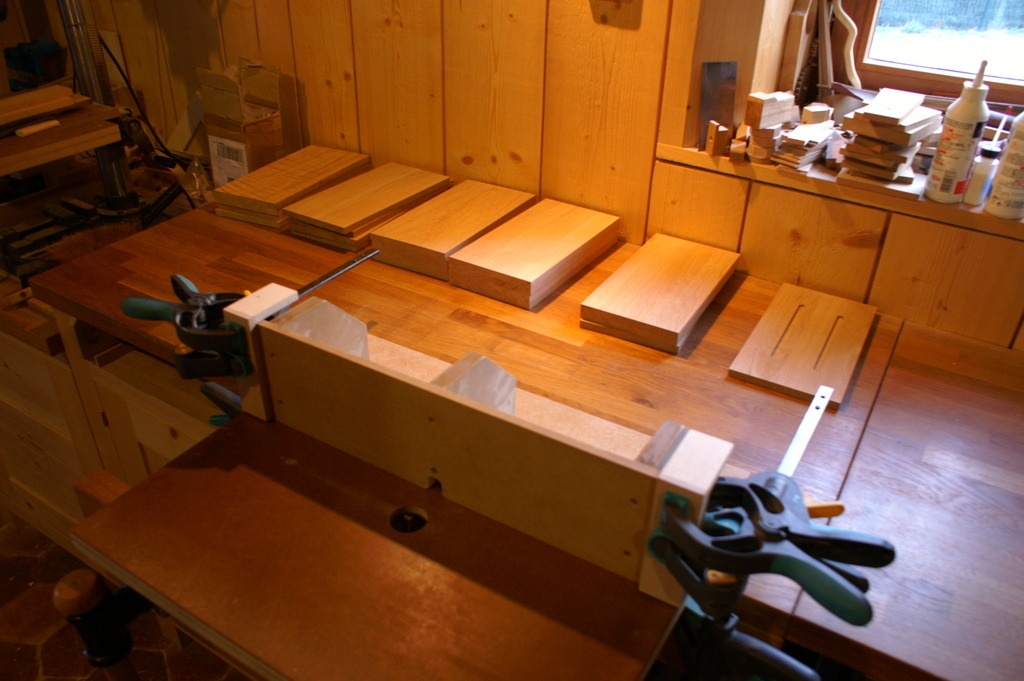

J'ai ensuite découpé ces panneaux en 4 planchettes de 15 cm de large en faisant attention de bien conserver l'ordre pour avoir une continuité sur la face extérieure de mes blocs.

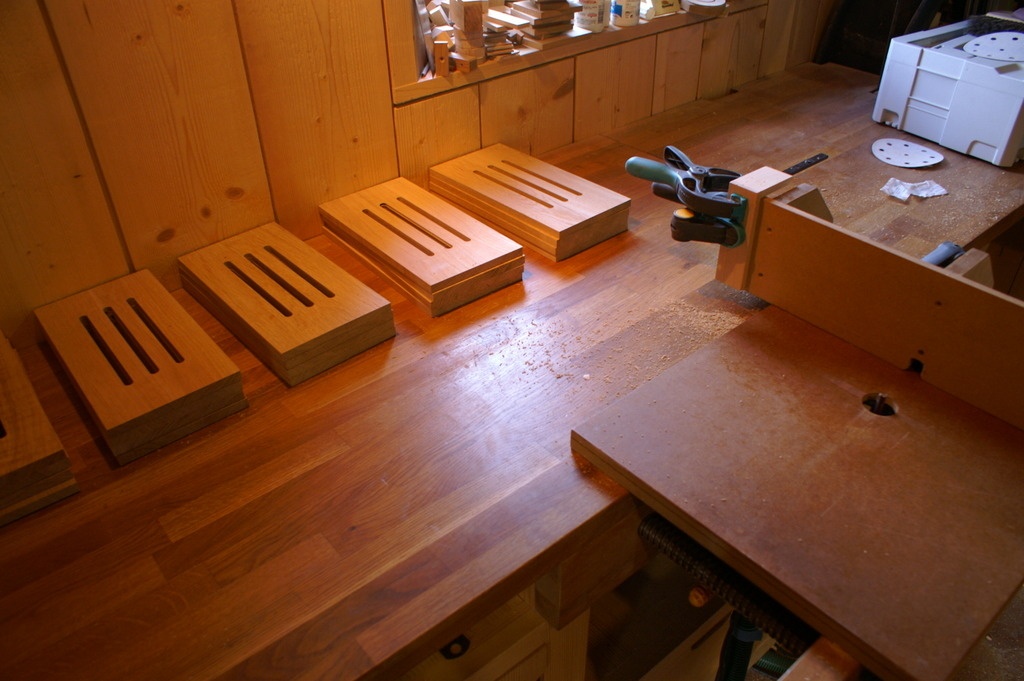

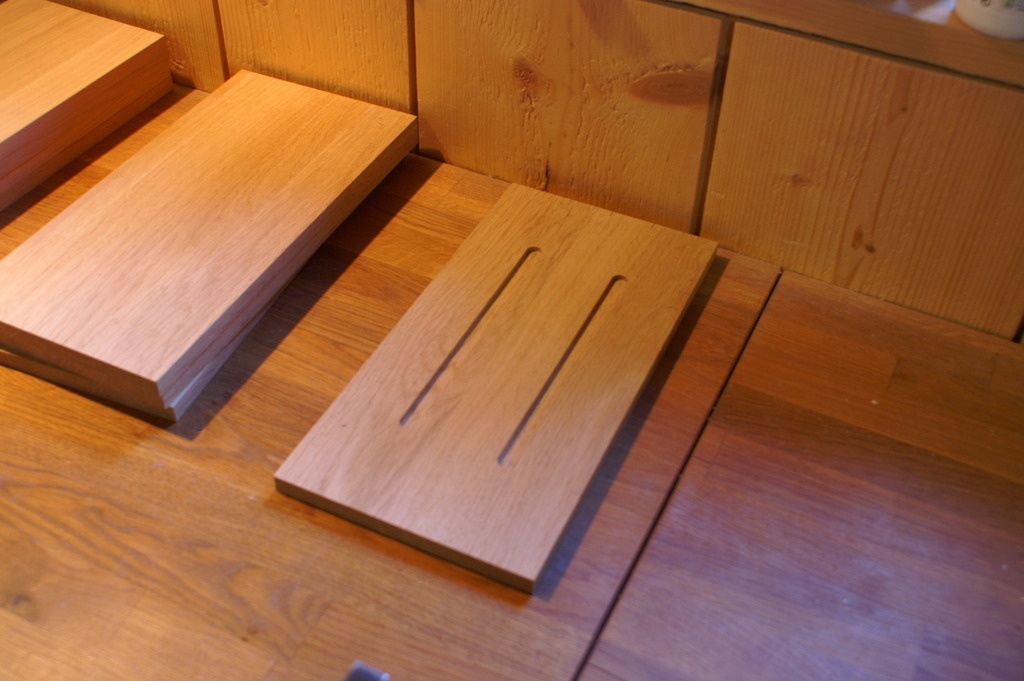

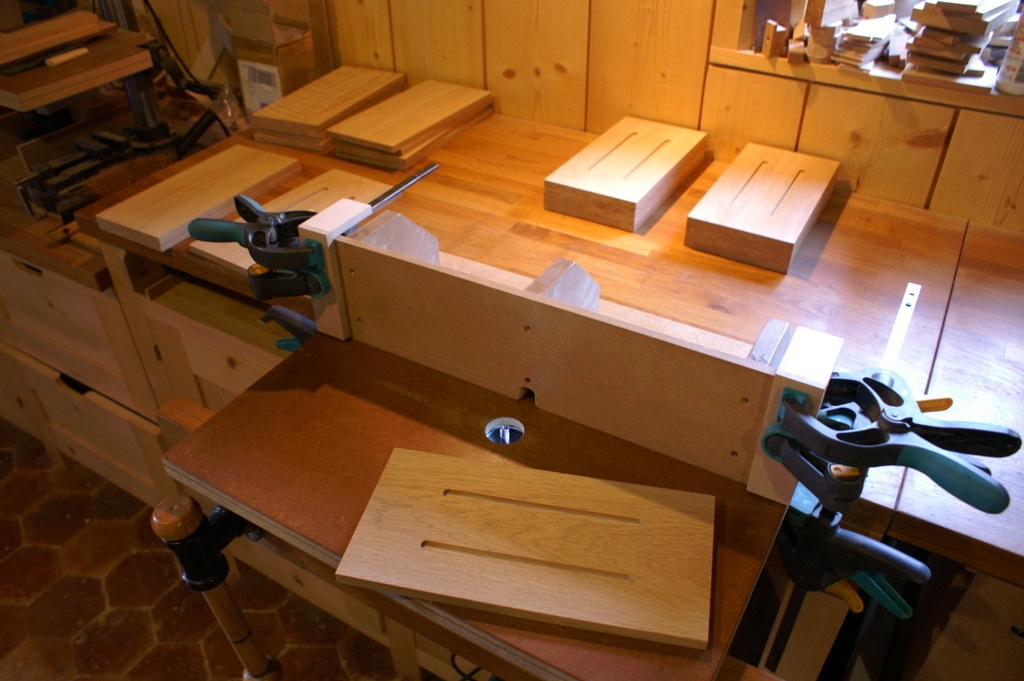

J'ai ensuite réalisé les fentes à la défonceuse sous table. Chaque fente a été réalisée en 3 passes à la fraise droite de 10 mm.

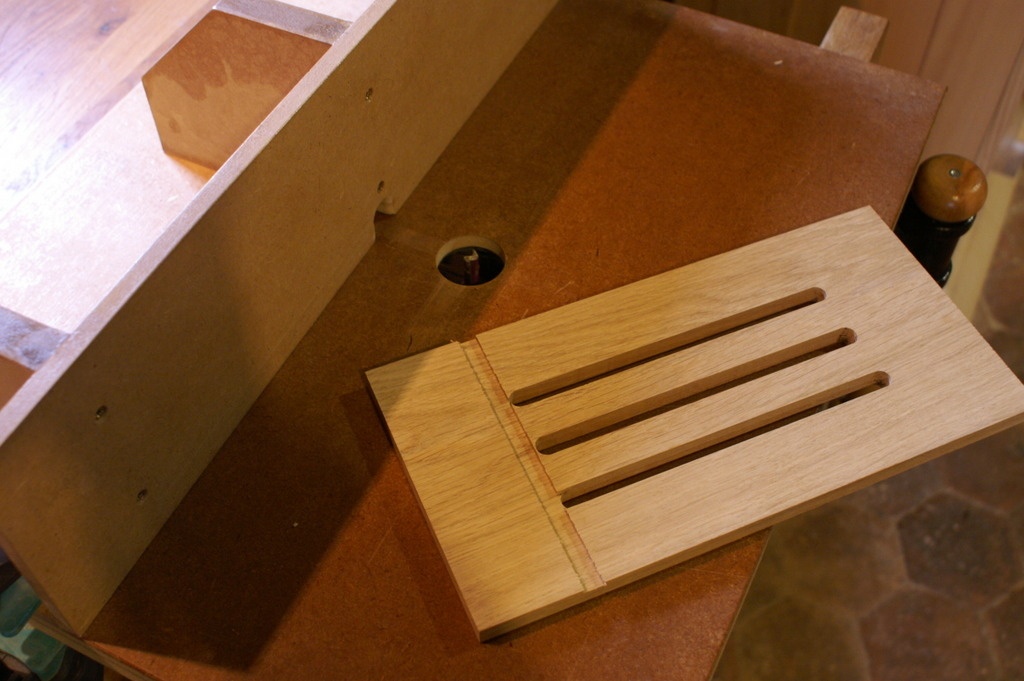

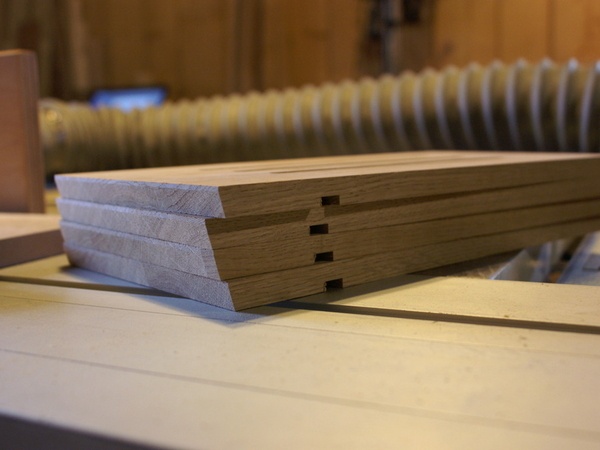

Ensuite, toujours à la défonceuse, je rainure chaque côté pour pour y insérer la planchette centrale.
De là, je biseaute à 5° chaque extrémité à la scie à format. Ca n'a pas une fonctionnalité particulière, mais je trouve ça plus élégant.

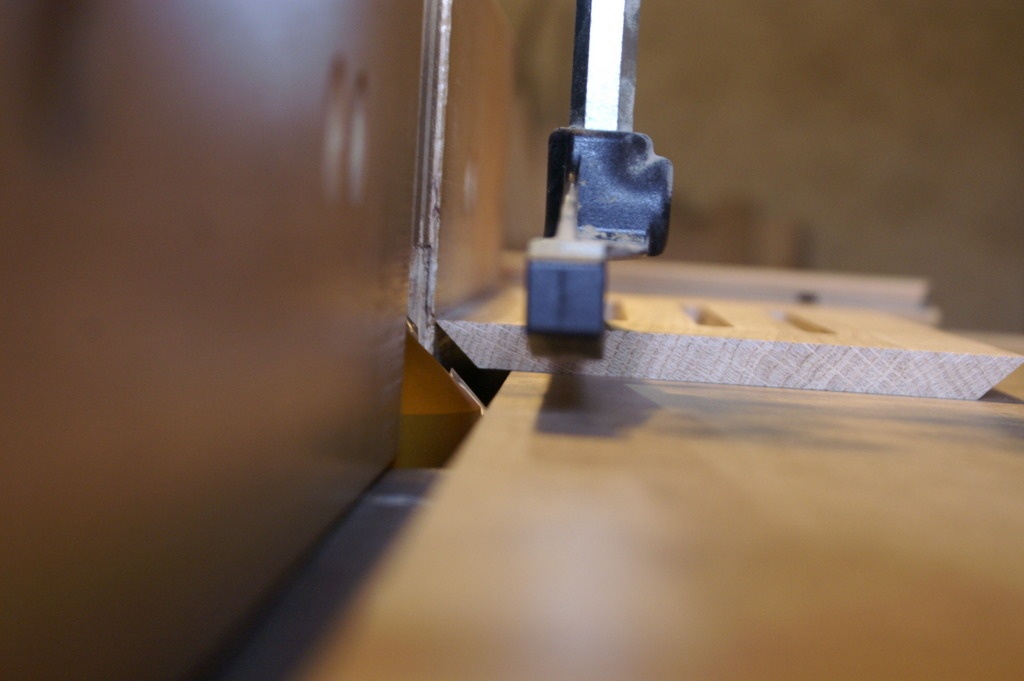

Puis, je réalise les coupes d'onglet sur les chants à la toupie avec une fraise à chanfrein 45°.

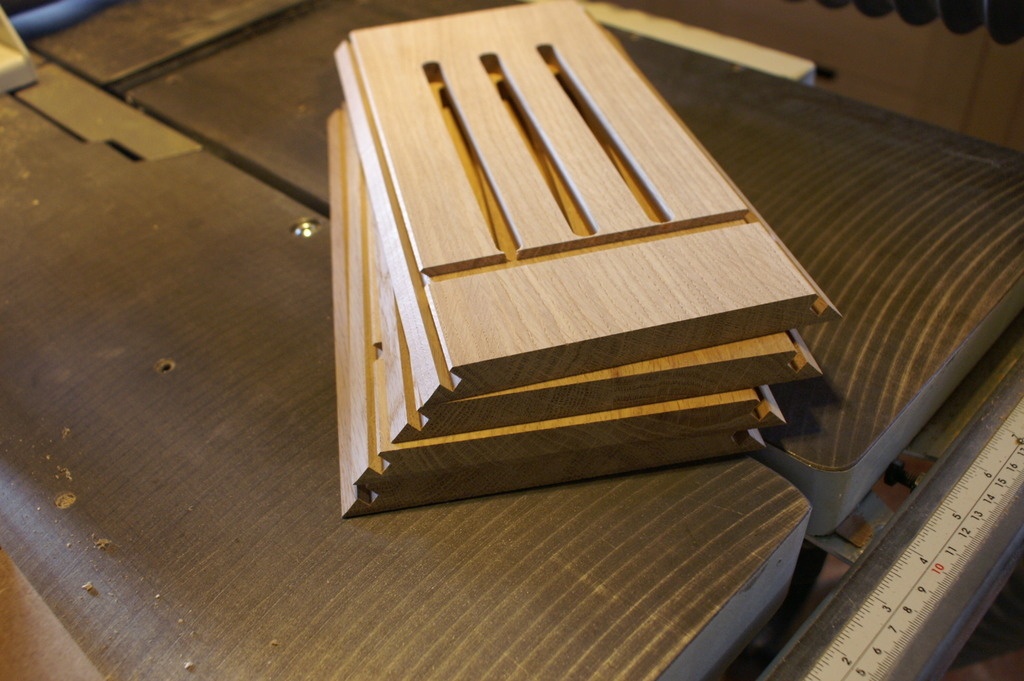

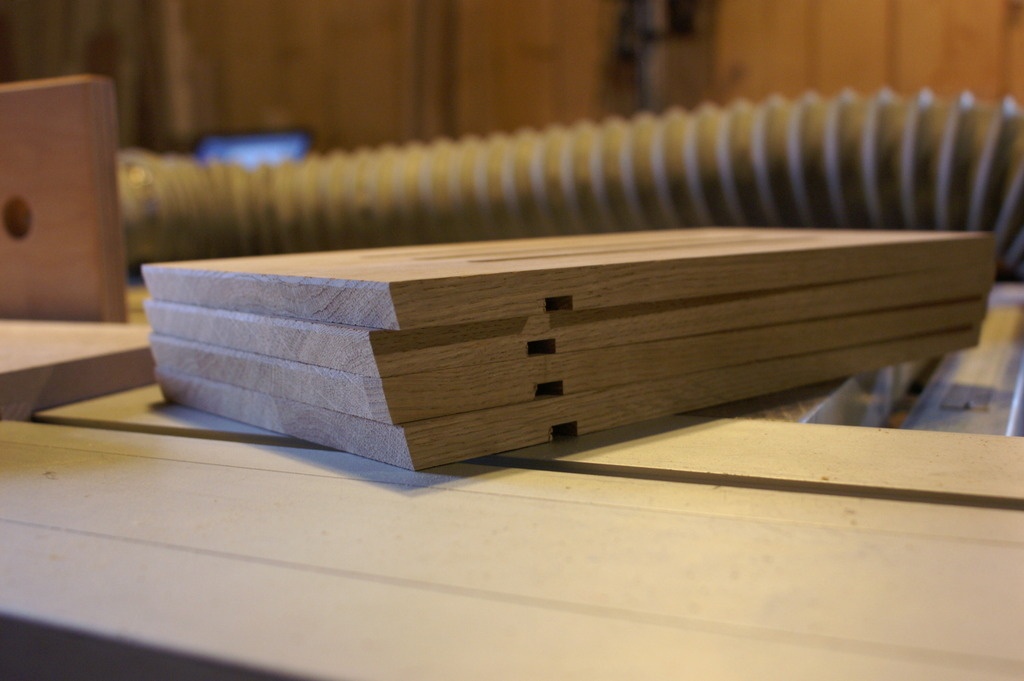

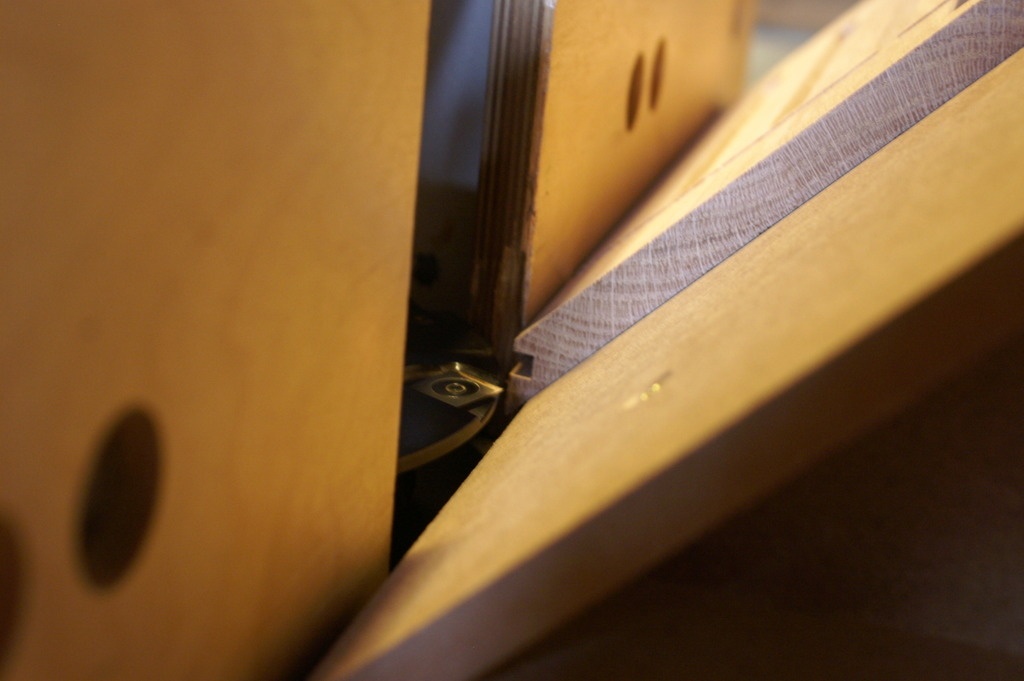

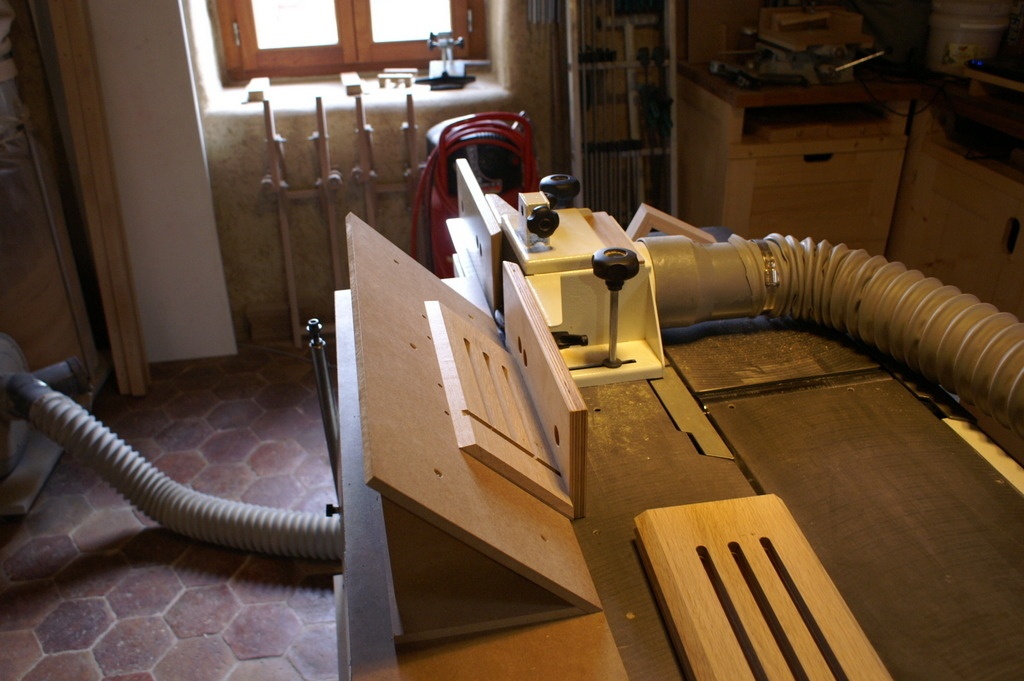

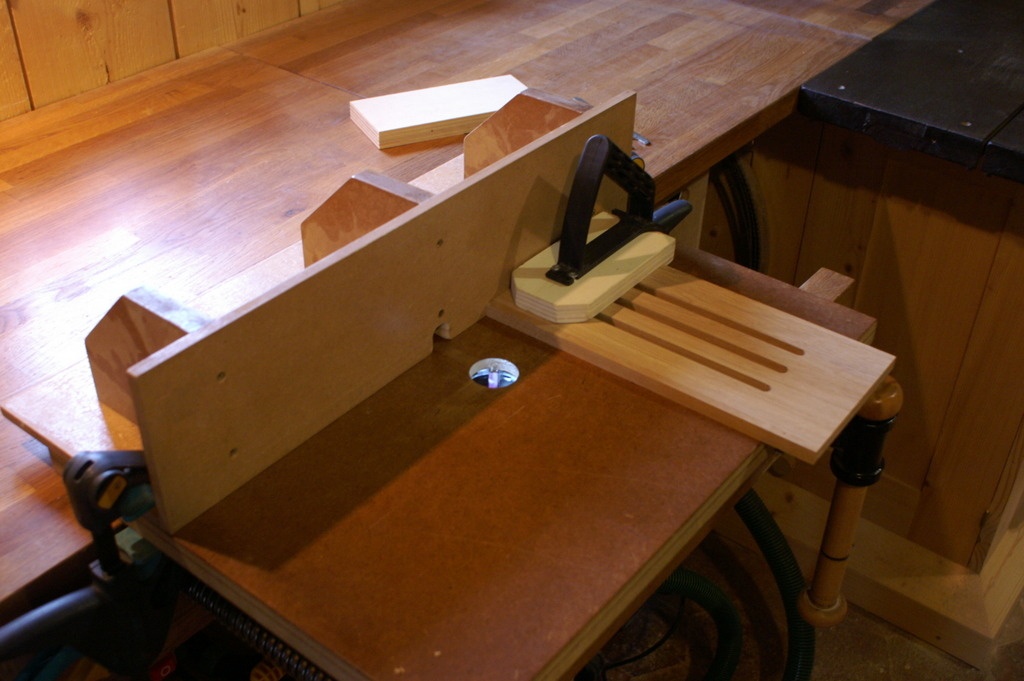

Il ne me reste plus qu'à réaliser les rainures qui accueilleront les fausses languettes d'assemblage.
La planchette centrale
Un bloc est ni plus ni moins qu'un abat-jour classique. Et donc il sera pris en sandwich dans la douille.
La taille normalisée pour ce type de montage est d'avoir un trou de 40 mm.

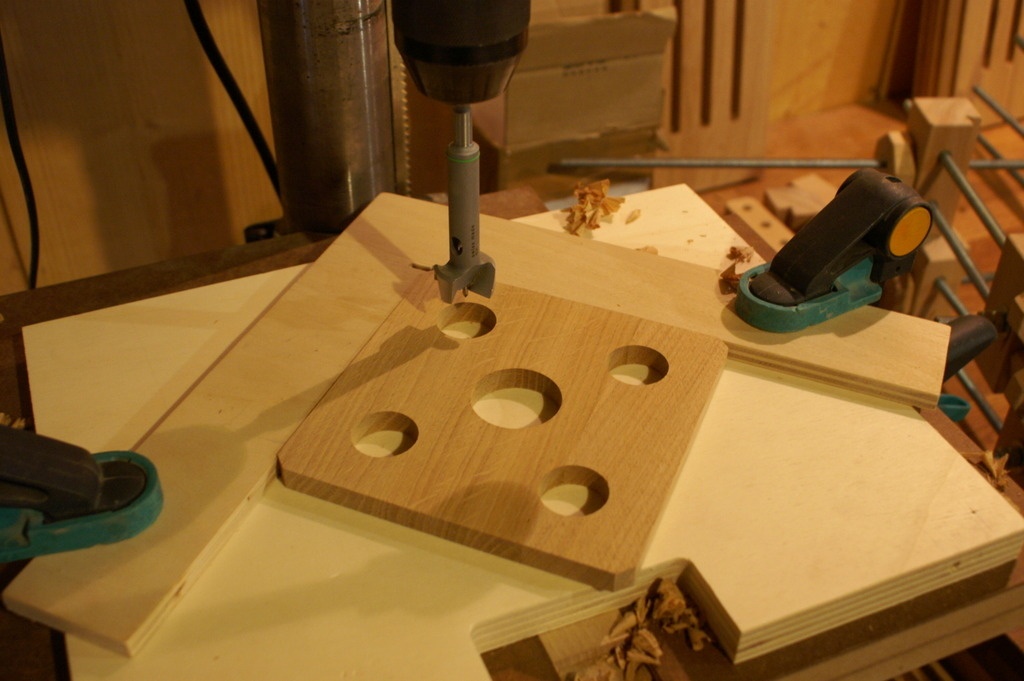

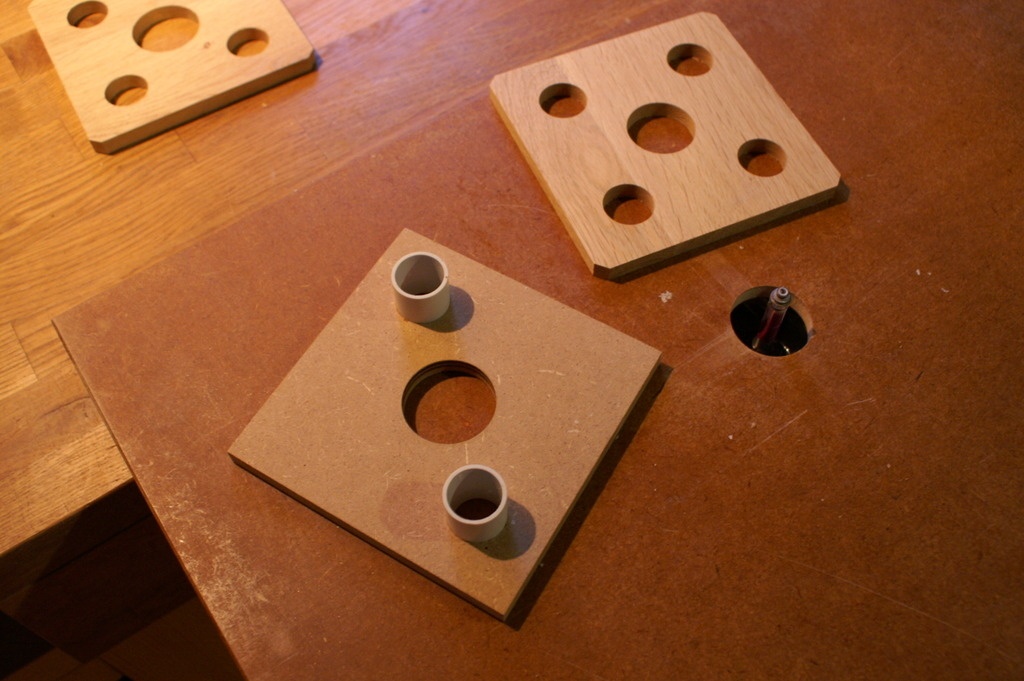

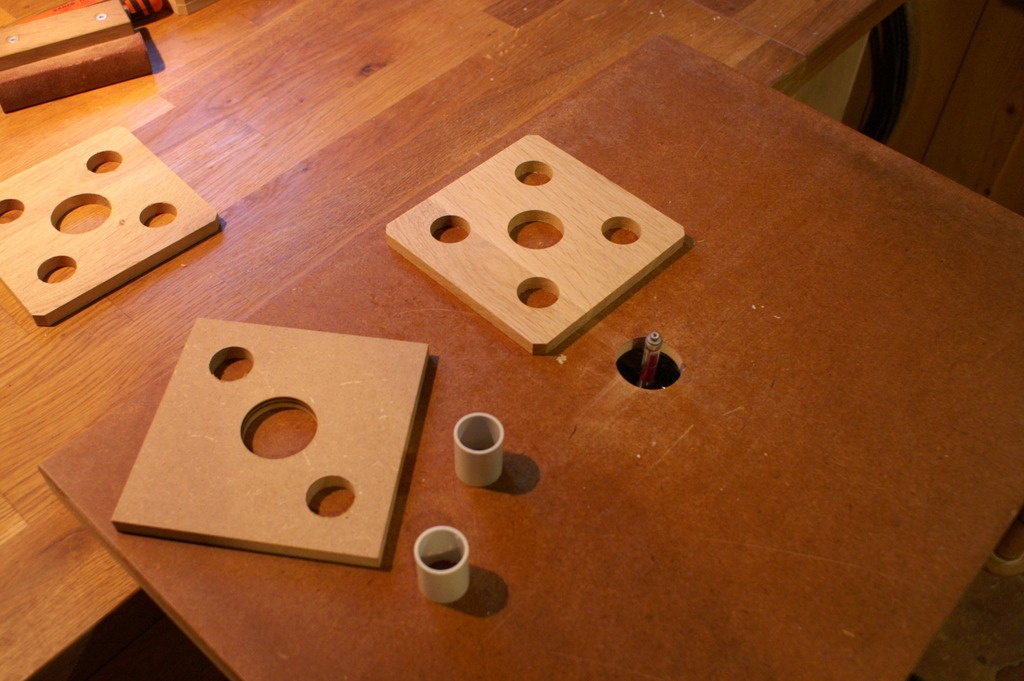

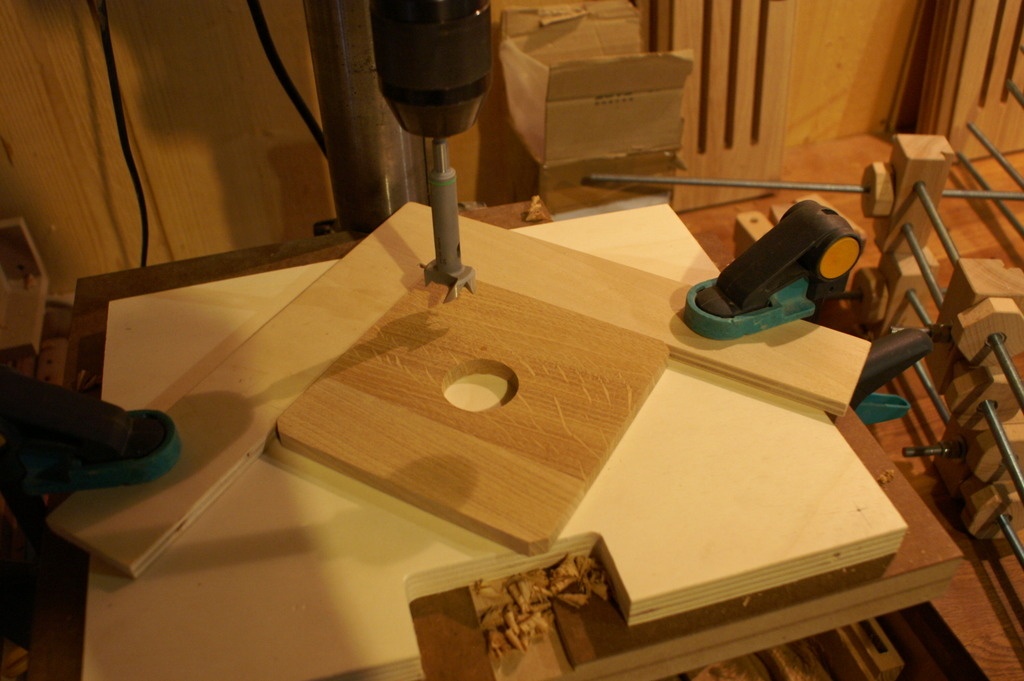

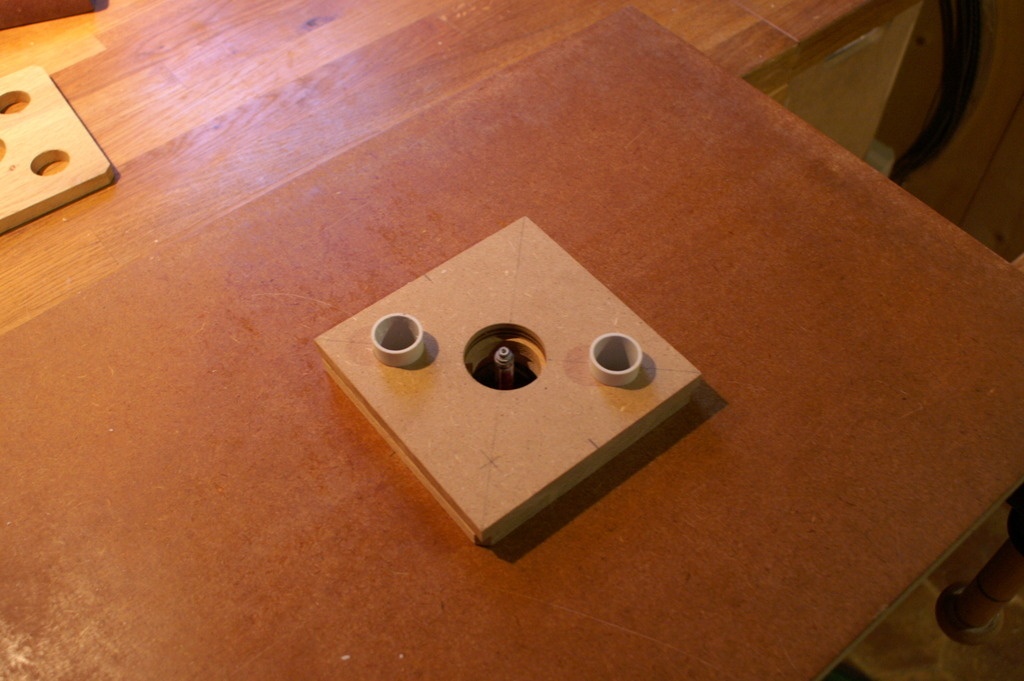

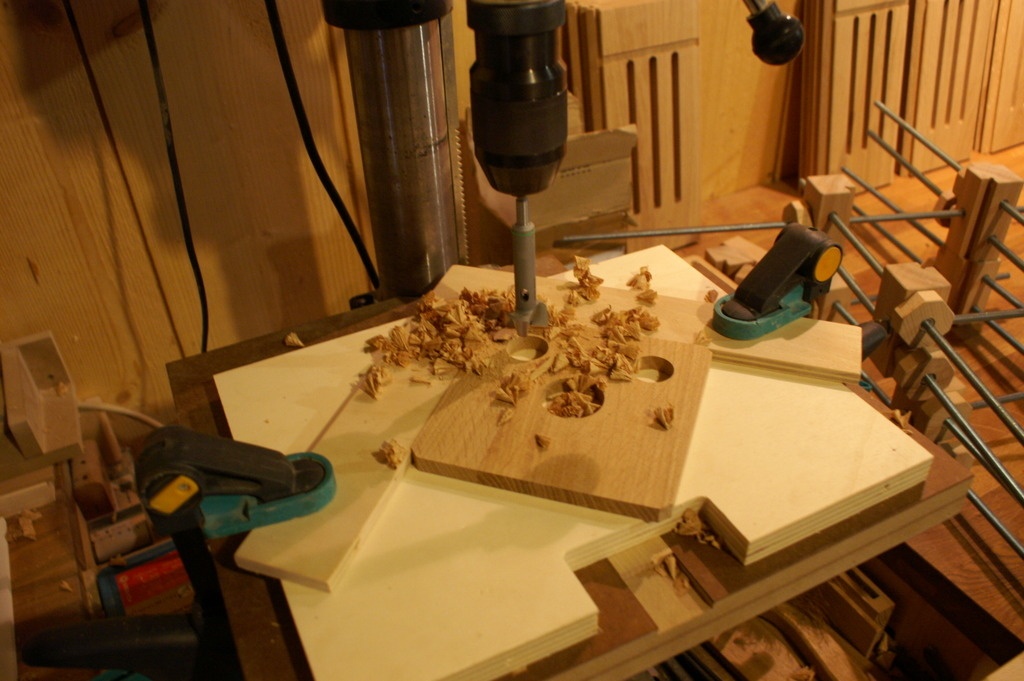

Le seul outil que j'ai qui puisse faire un trou de cette taille est un scie cloche. Ici, je ne vais pas l'utiliser directement sur mon bois final, parce que je ne suis vraiment pas satisfait de sa qualité de coupe. Du coup, je pré-perce à 35 mm mes bois (avec un mèche Zobo) et je réalise un gabarit en MDF pour terminer l'opération à la défonceuse avec une fraise à copier.

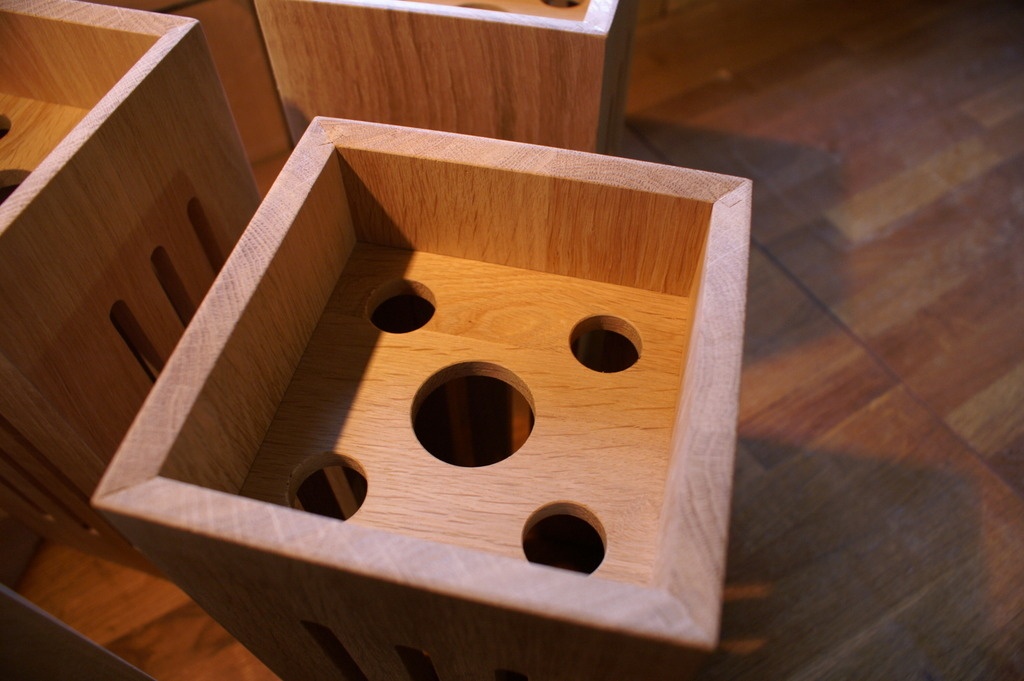

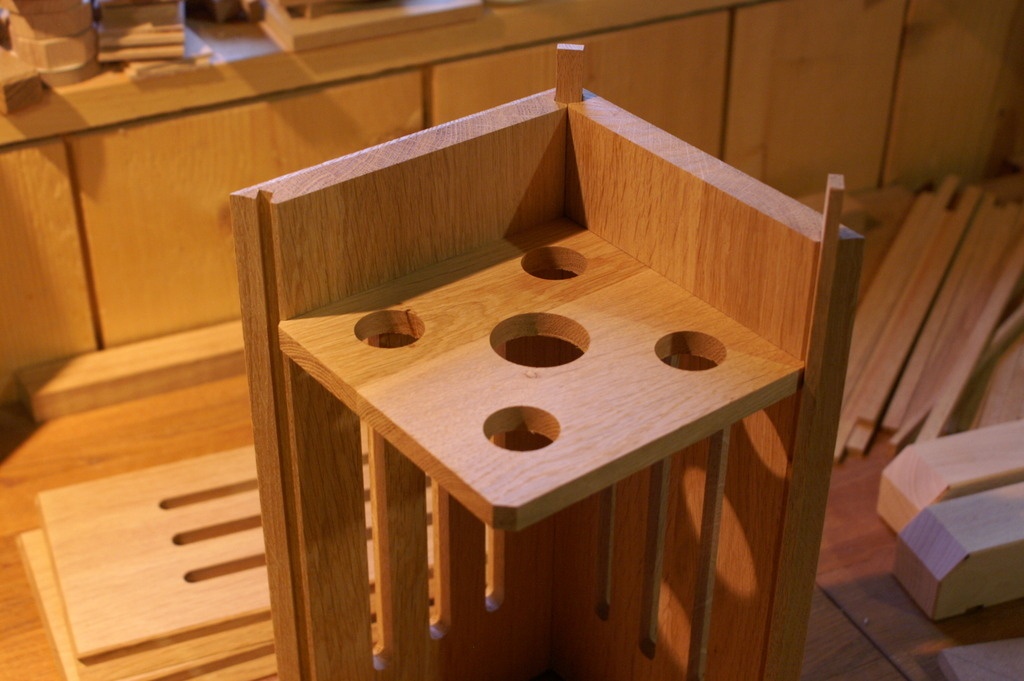

Pour être certain de mon alignement, j'exploite les 2 des 4 trous destiné à faire évacuer la chaleur pour aligner mon gabarit.
Assemblage

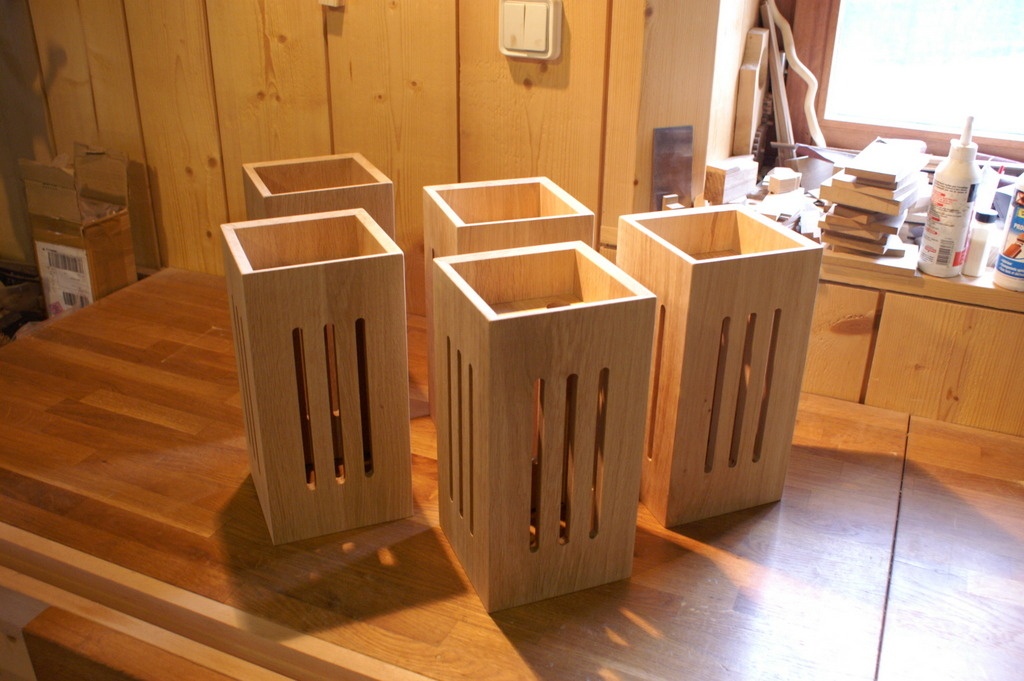

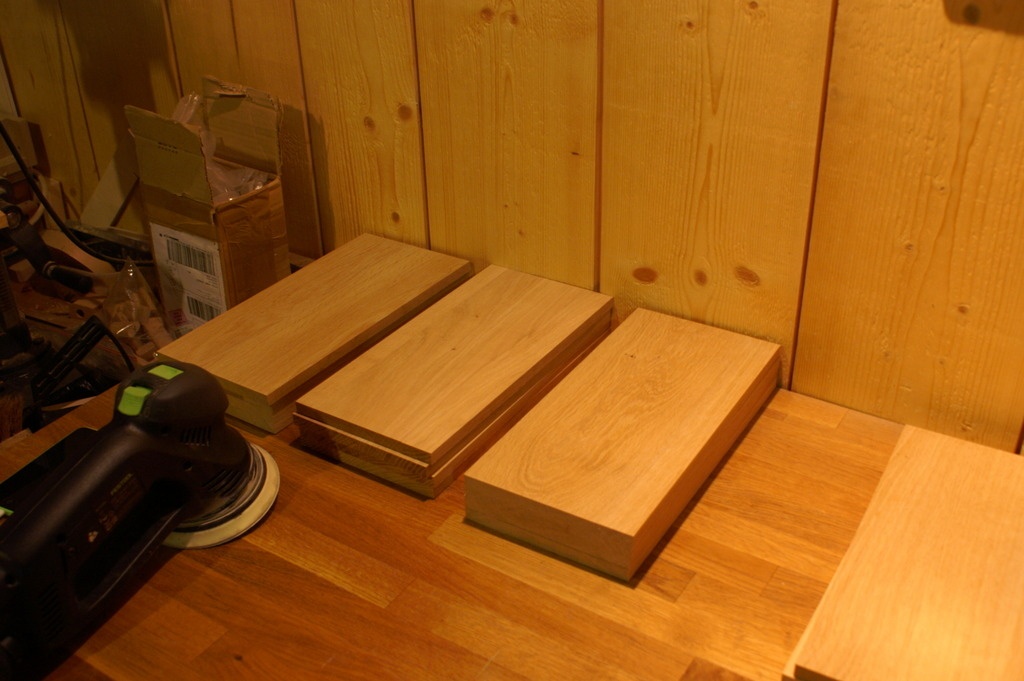

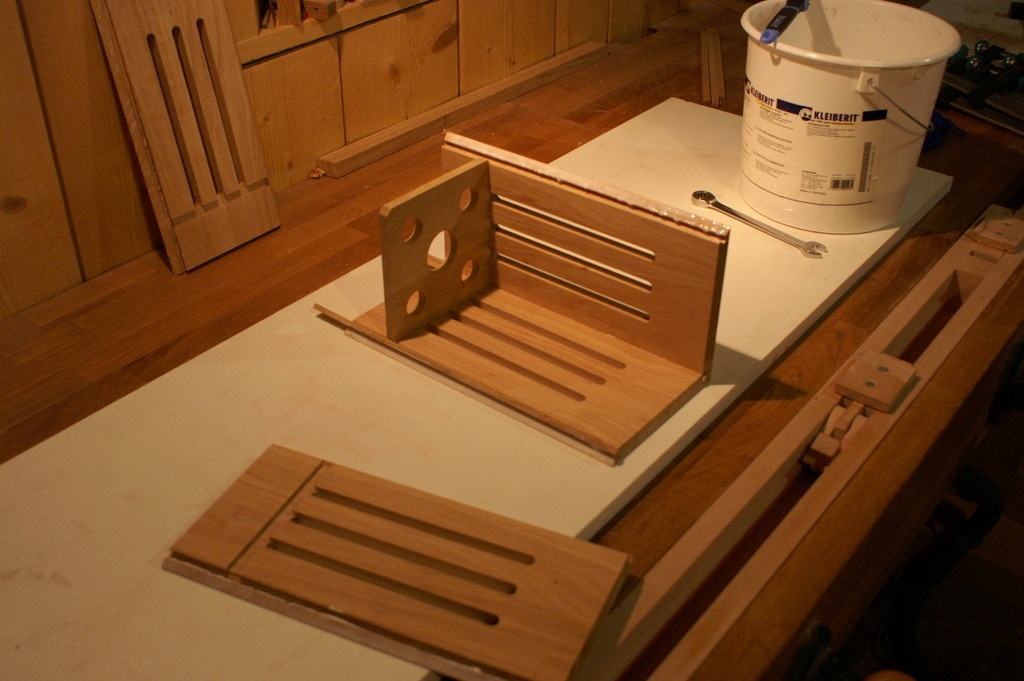

Après un ponçage fin, je peux passer au collage.

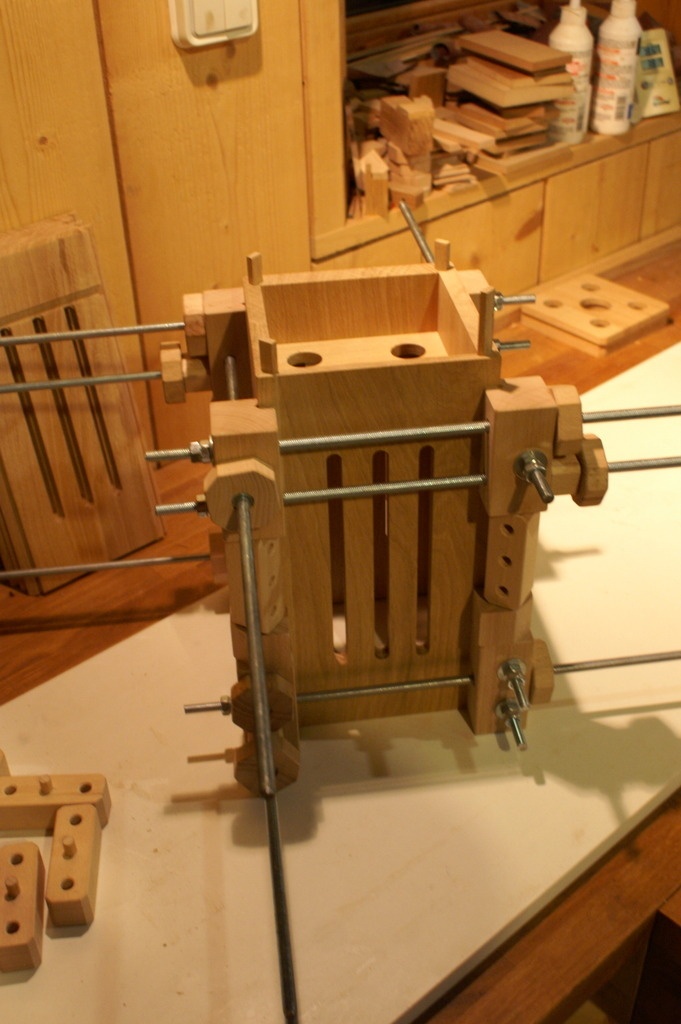

Pour bien maintenir la pression pendant le séchage, j'utilise ma presse à cadre.

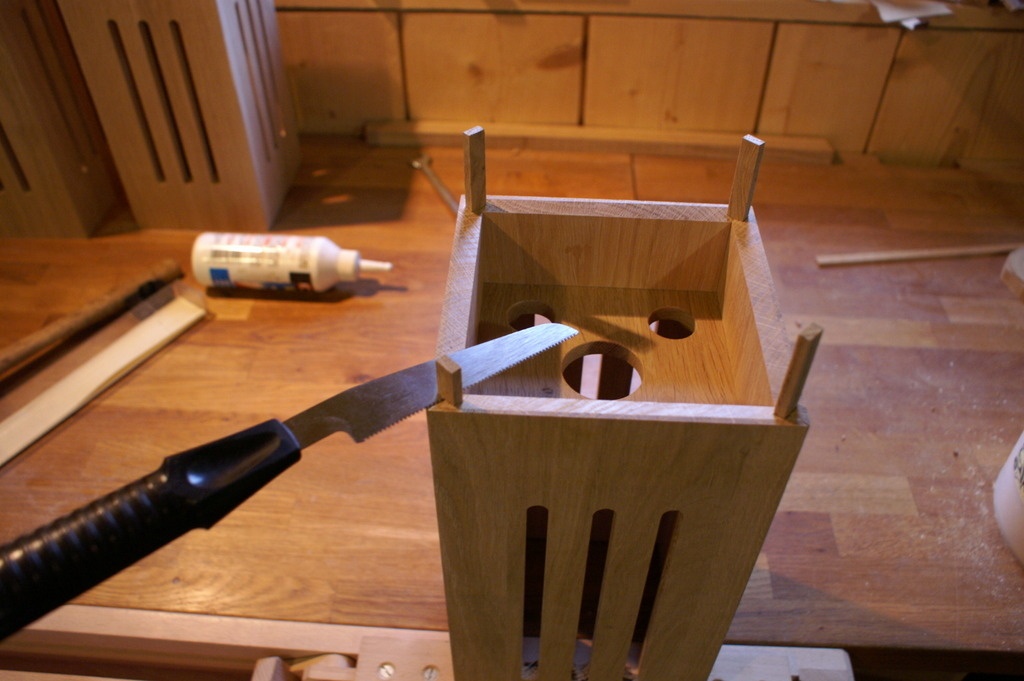

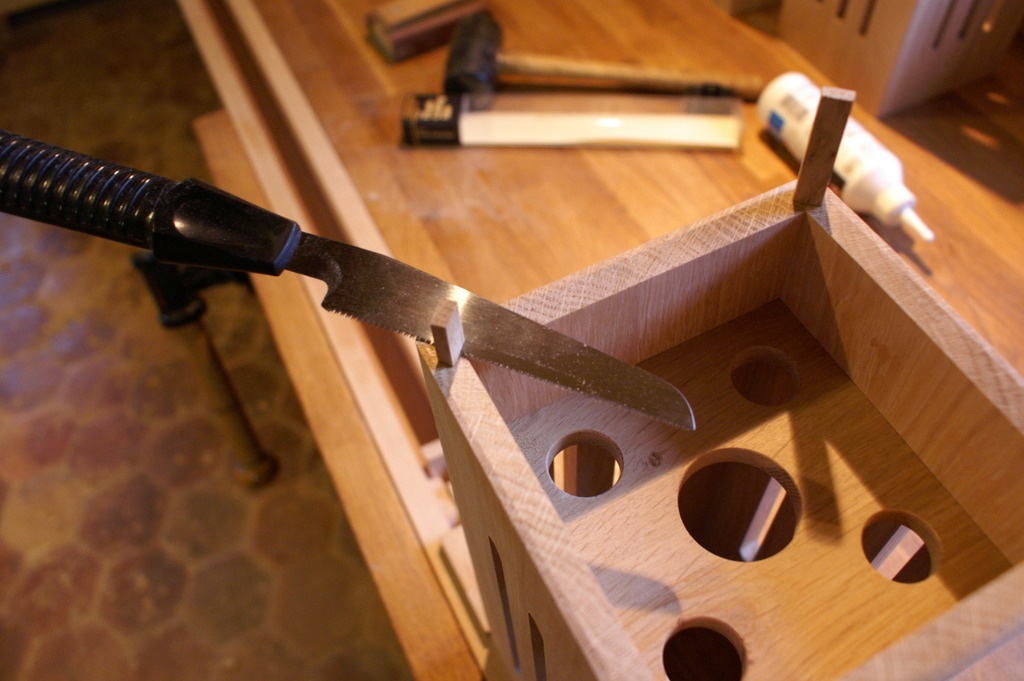

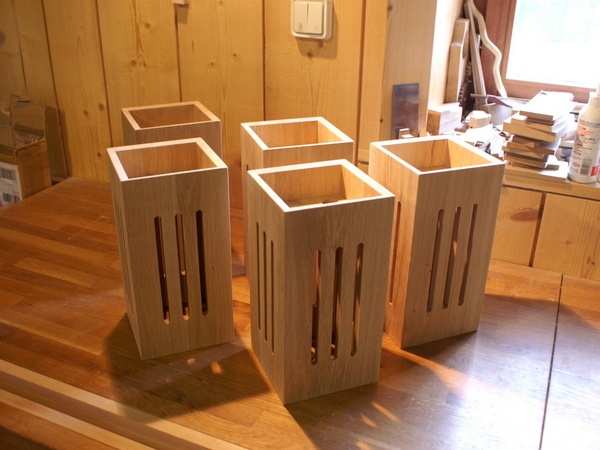

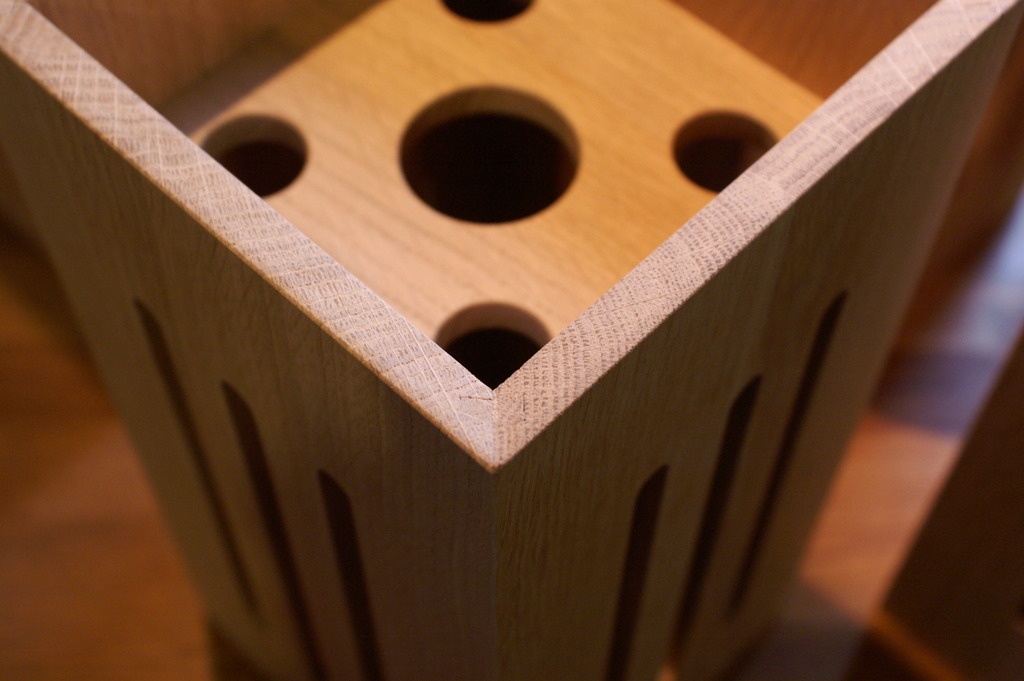

Il ne reste plus qu'à couper les sur-longueurs des fausses languettes à la scie à araser.
Un petit coup de ponçage à la main là dessus et le tour est joué.

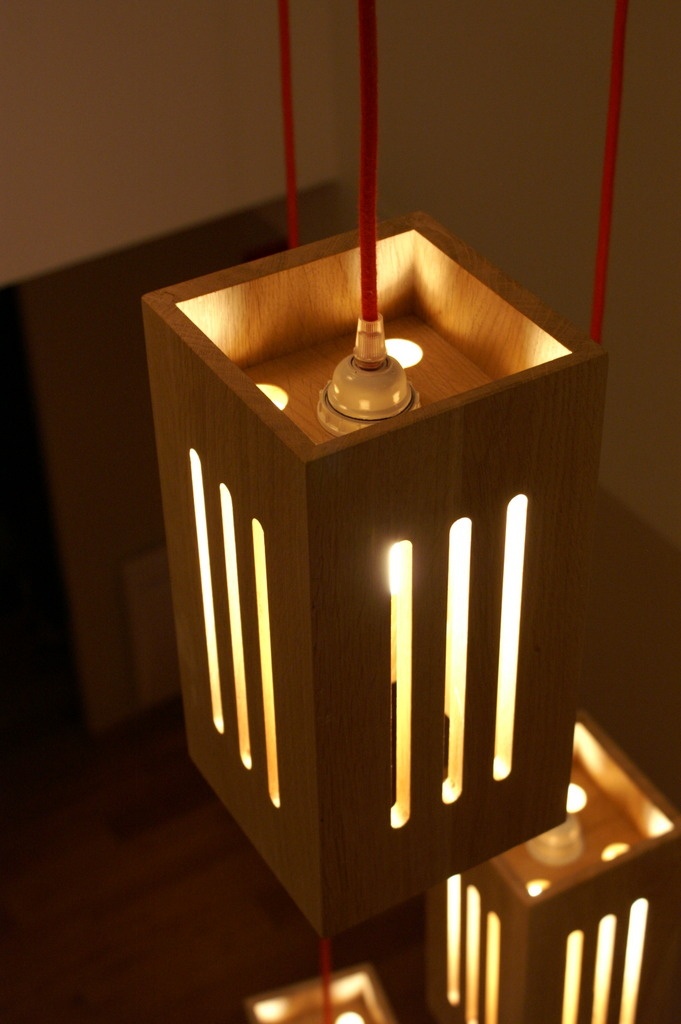

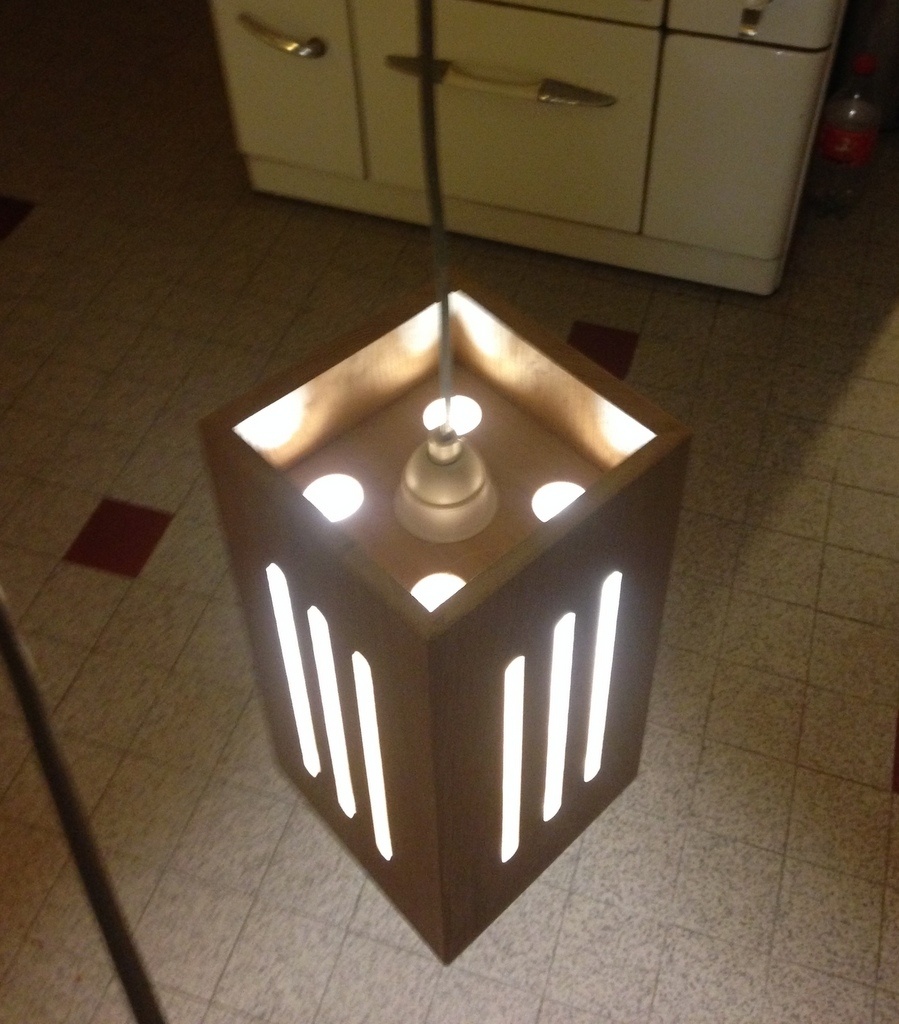

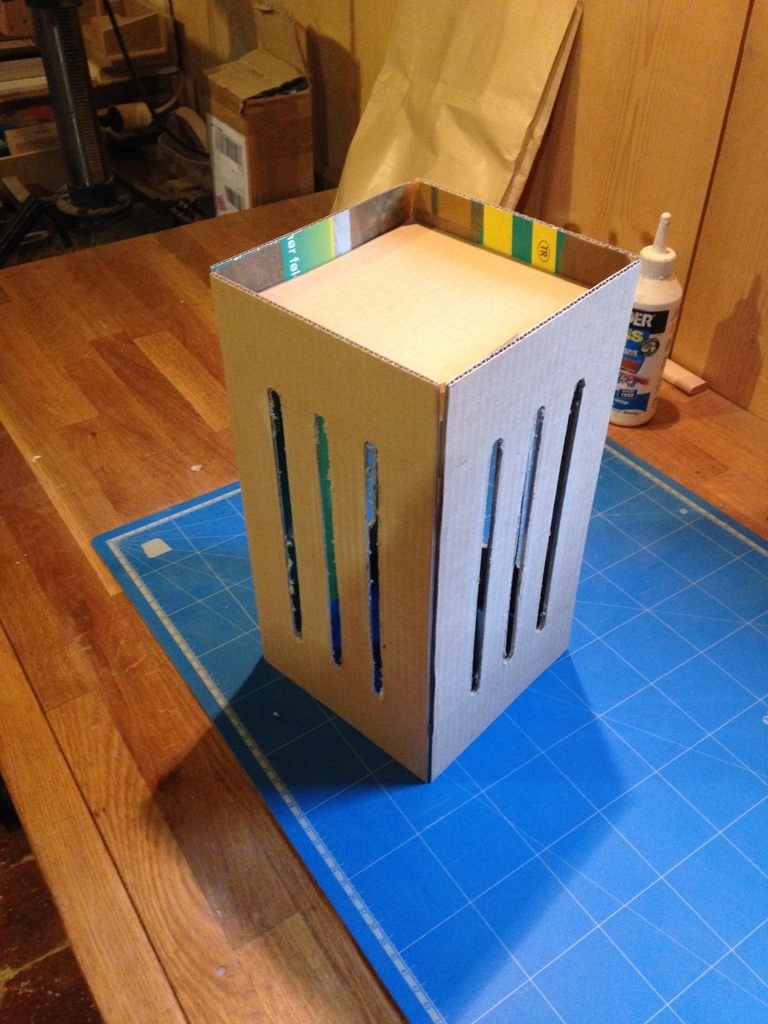

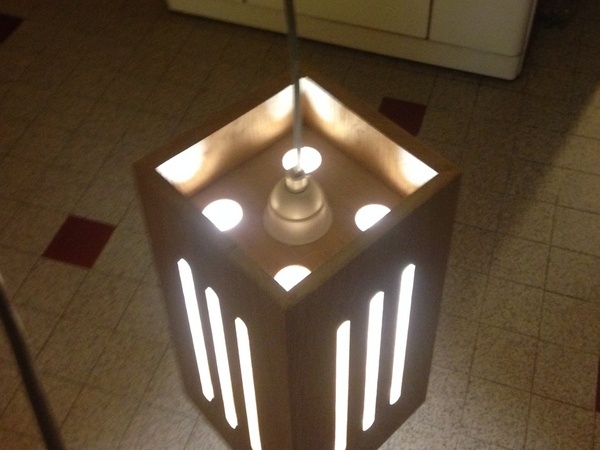

Et voici un premier essai de lumière !
Fabrication du socle
Pour cette étape, dans la précipitation, j'ai manqué de prendre assez de photos.

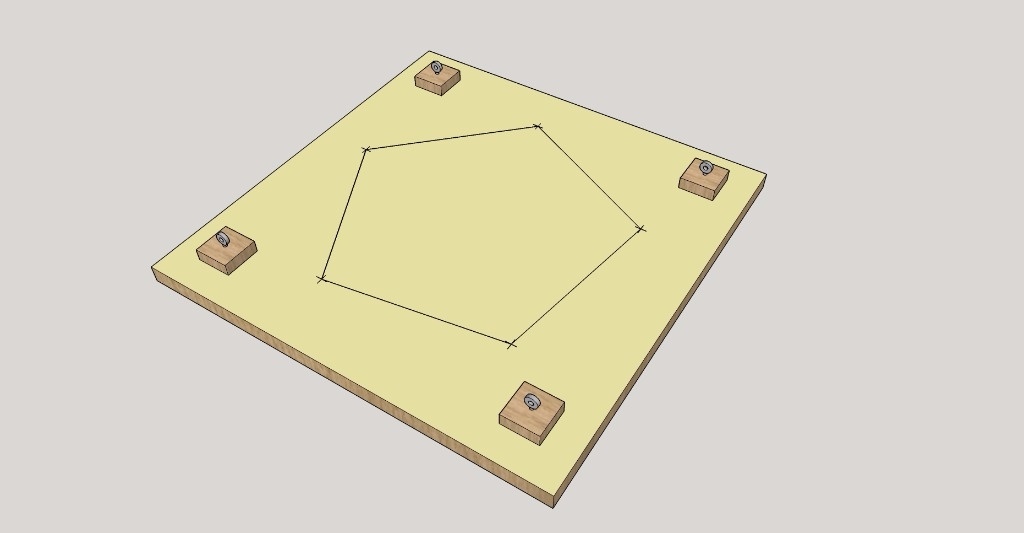

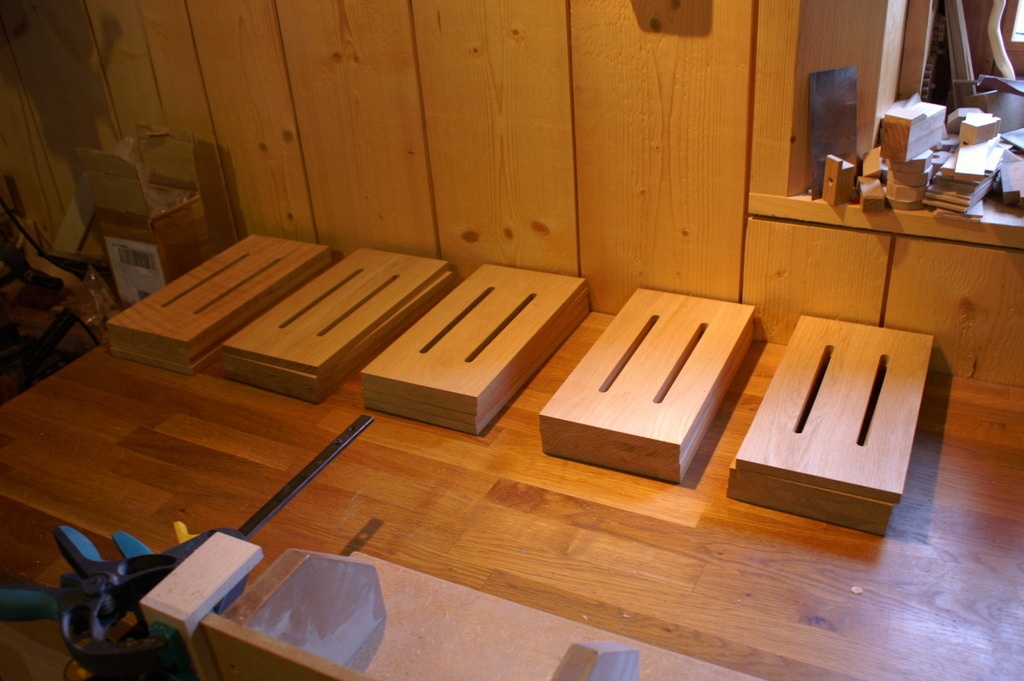

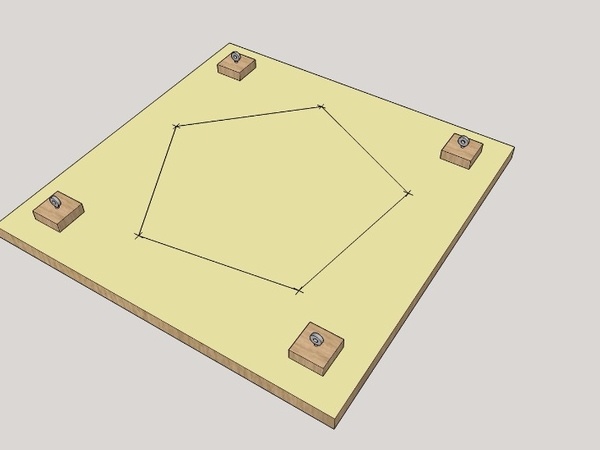

Toujours est-il que les 5 blocs sont fixés à une plaque de 700 x 700 mm sur laquelle sont fixés 4 anneaux.

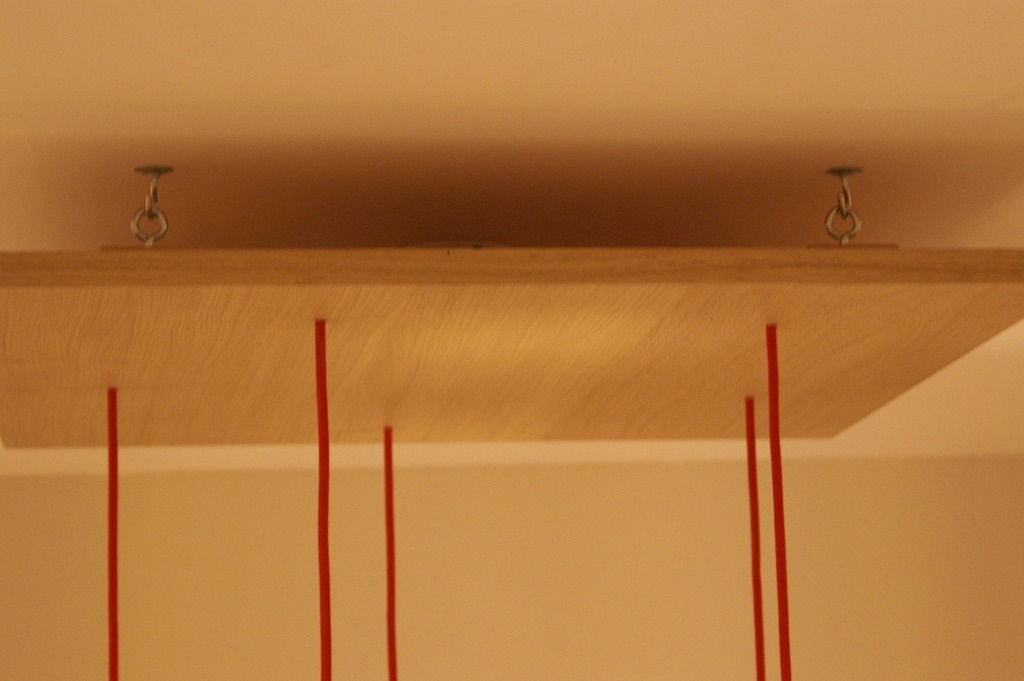

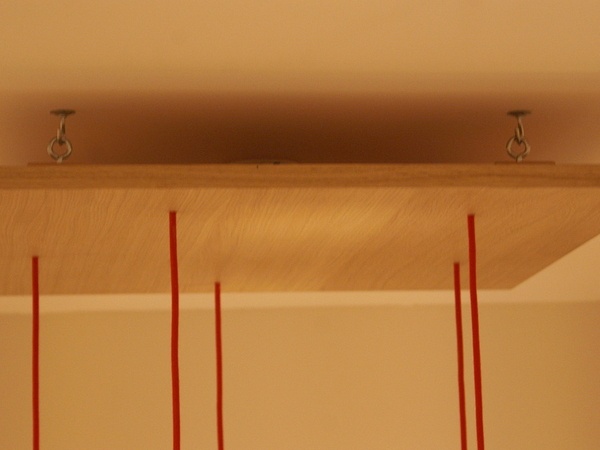

Et ces 4 anneaux viennent s'accrocher dans 4 crochets à lustre eux mêmes fixés au plafond.
Ce mode d'accroche permet d'une part de n'avoir aucunes fixation apparente par le dessous et d'autre part de permettre le montage / démontage assez facilement. Et en plus de ça, ça laisse un espace entre la plaque et le plafond qui permet d'y cacher les branchements.
Pour des raisons de besoin de légèreté, la plaque est réalisée en CP de peuplier 22 m et plaquée en chêne 9/10 ème. Sur la face et sur les chants.
Le placage sur les chants est fait à l'aide de ma presse à plaquer les chants.

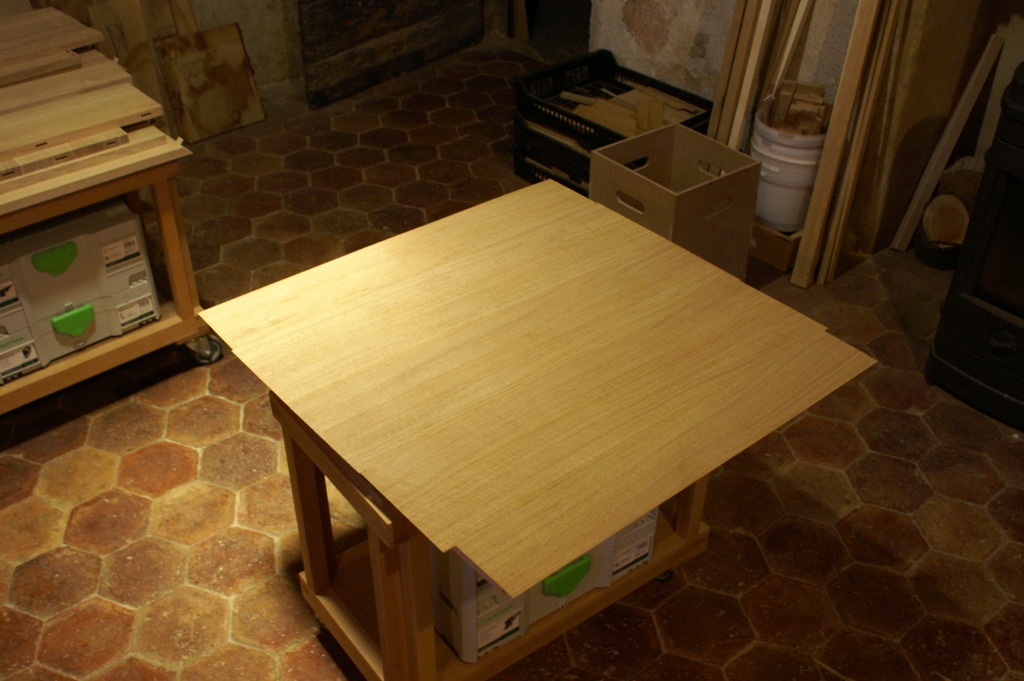

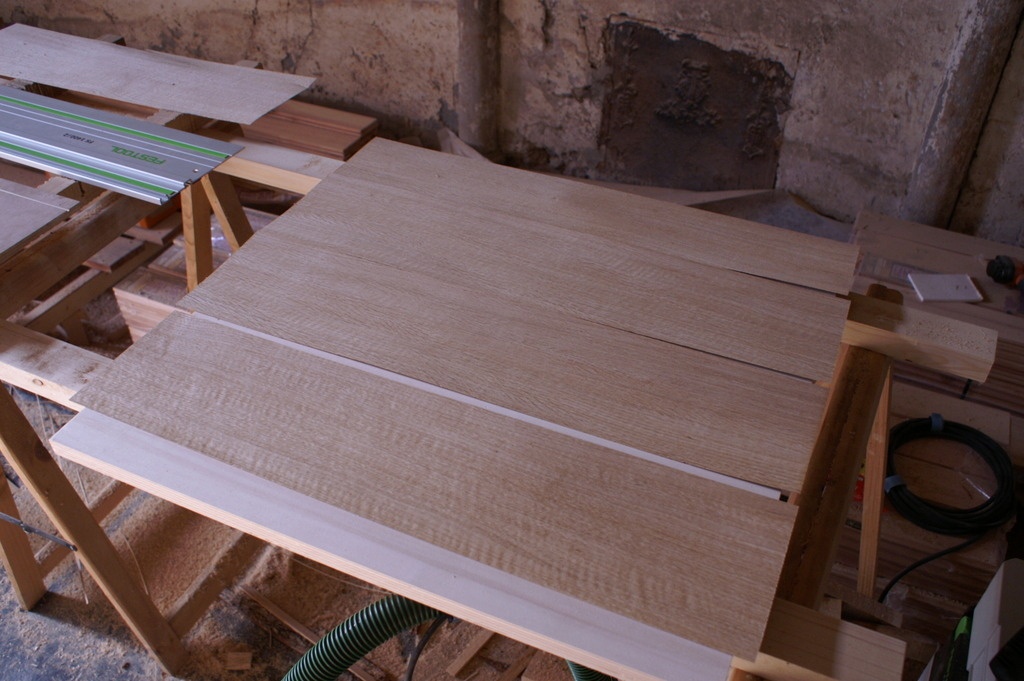

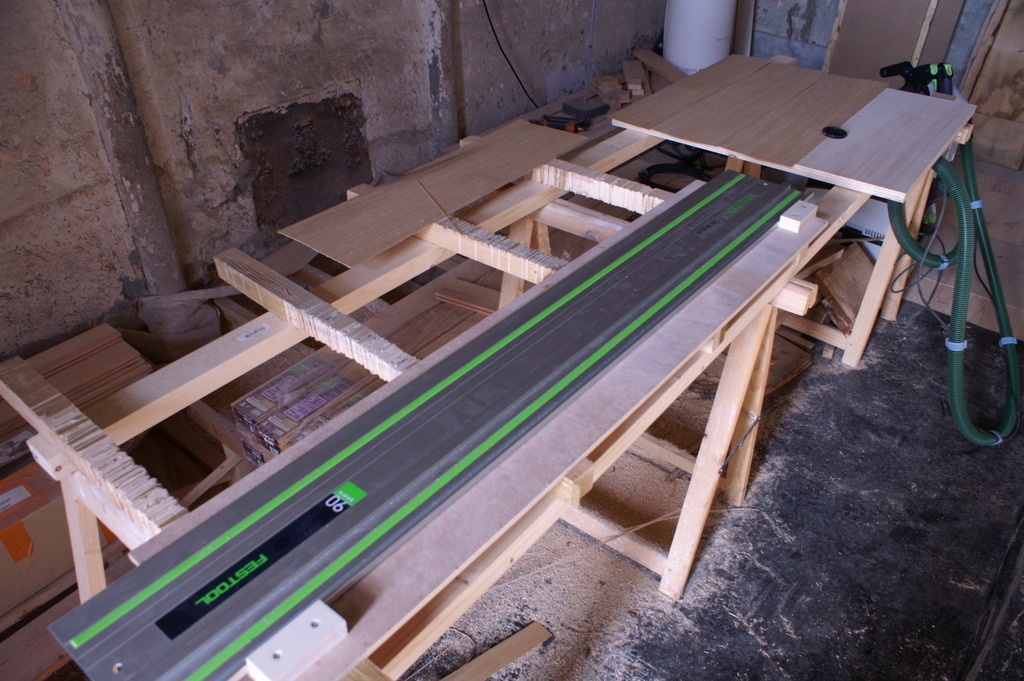

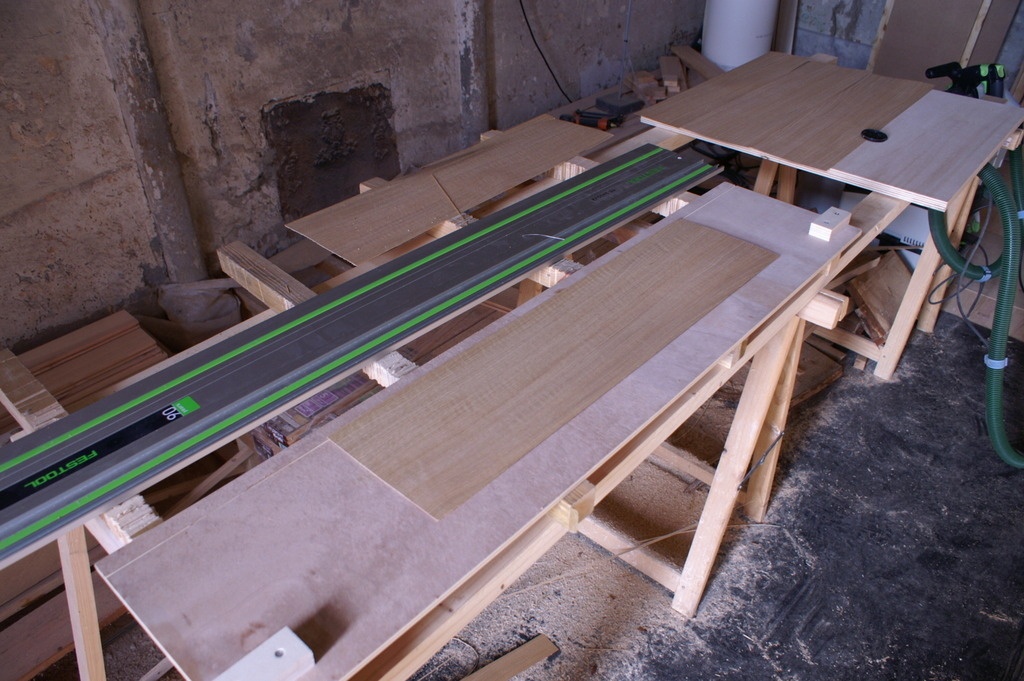

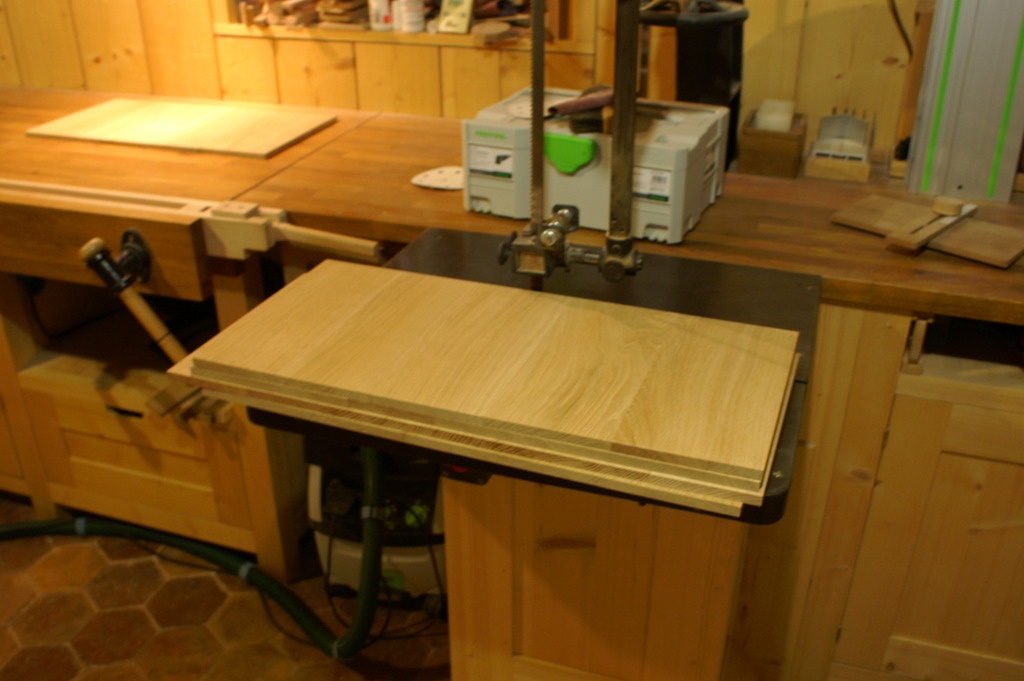

Pour le collage des 5 feuilles de placage sur la face visible, j'ai repris ma "technique" de découpe des mes placages avec la scie plongeante et le guide rail visible sur les images ci-après.
Cette méthode non ancestrale me donne un rendu très satisfaisant et est d'une rapidité déconcertante.
