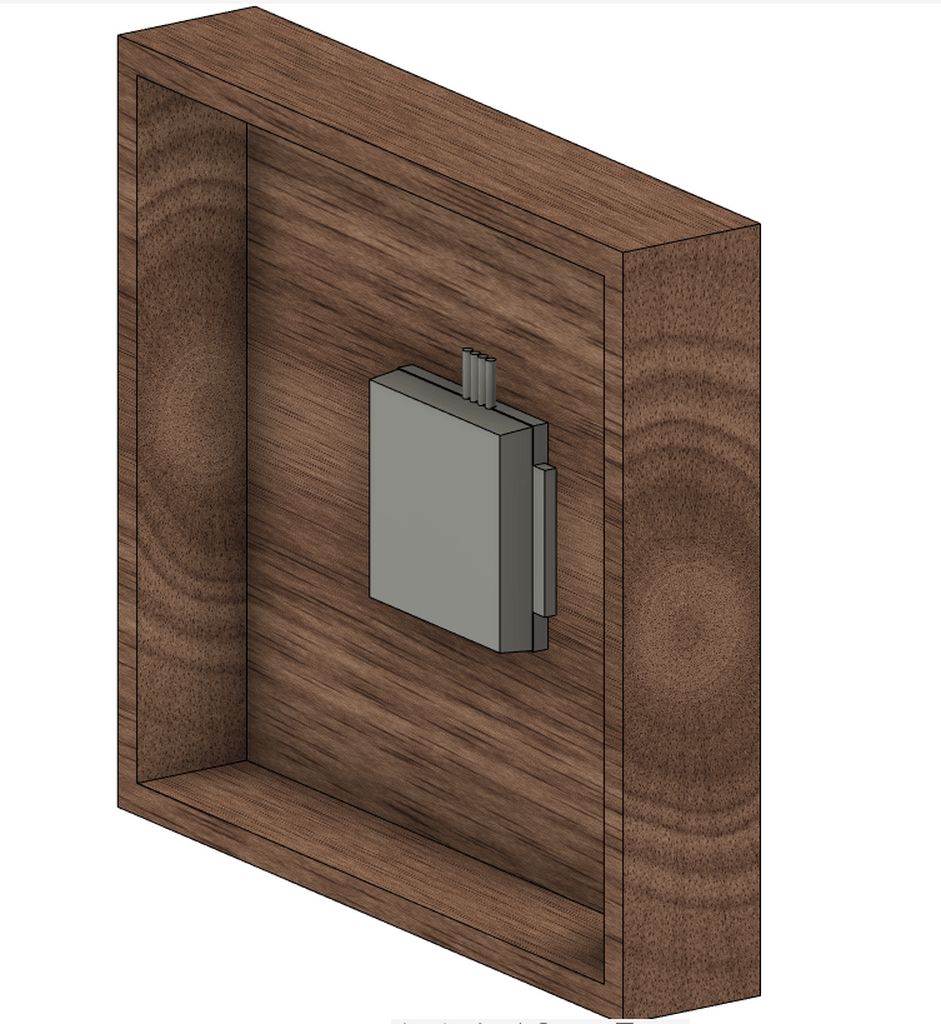

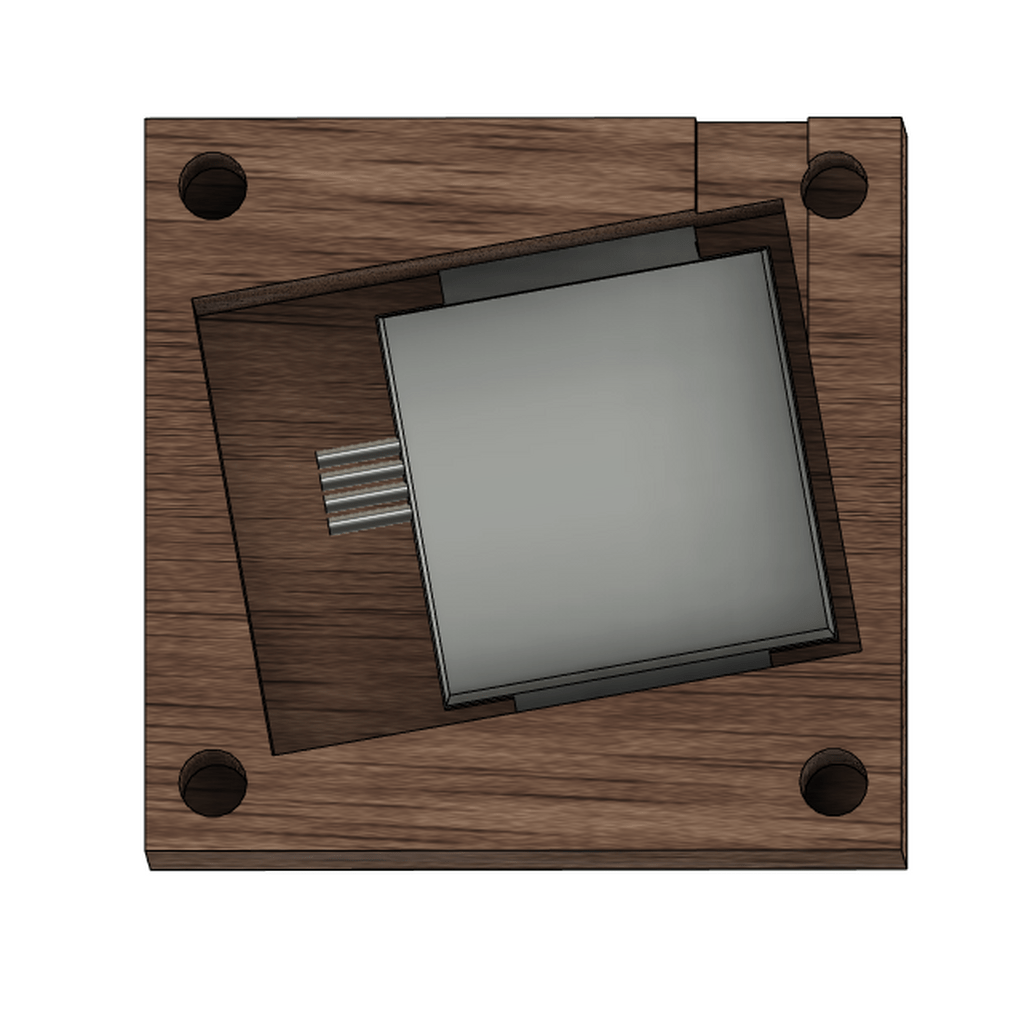

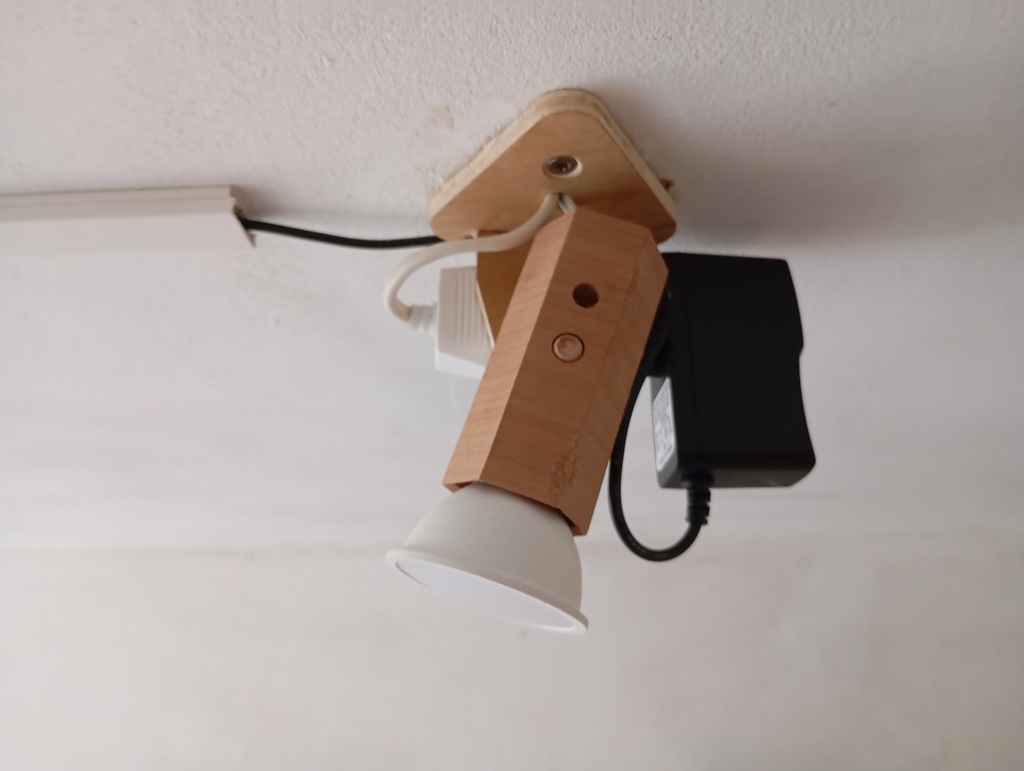

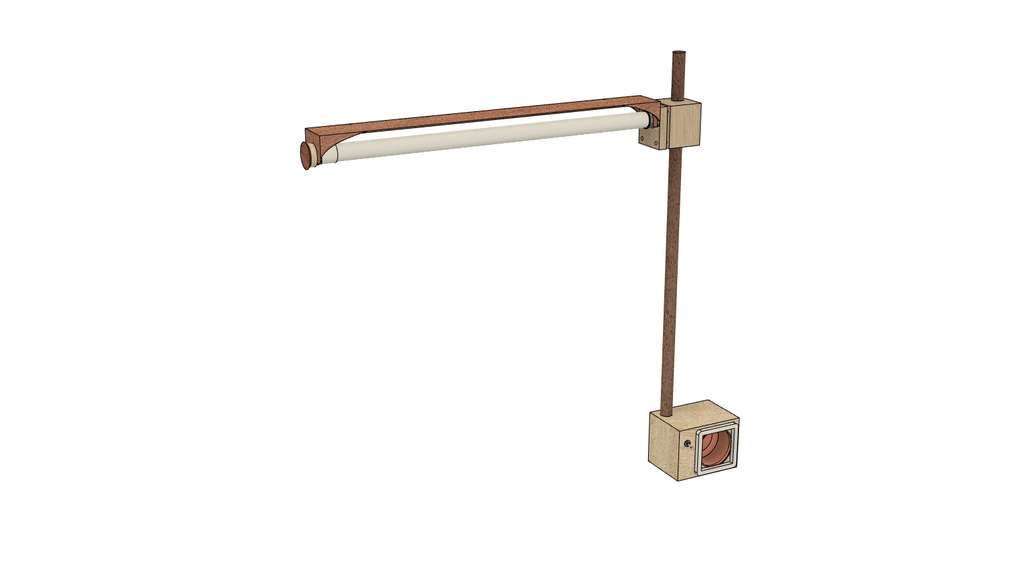

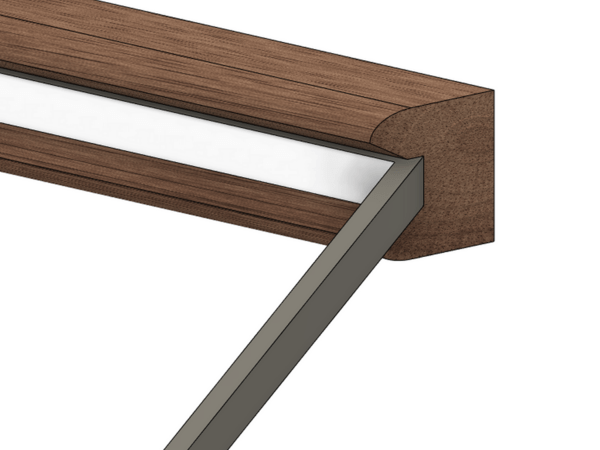

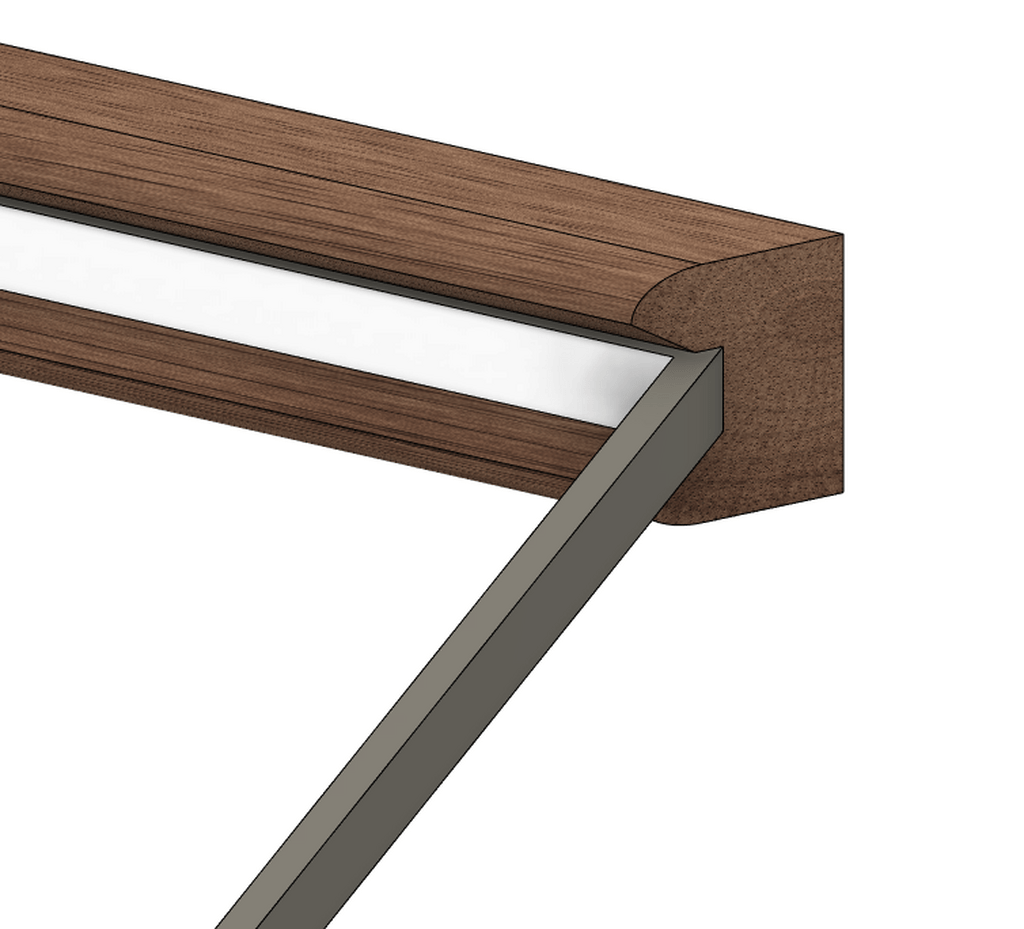

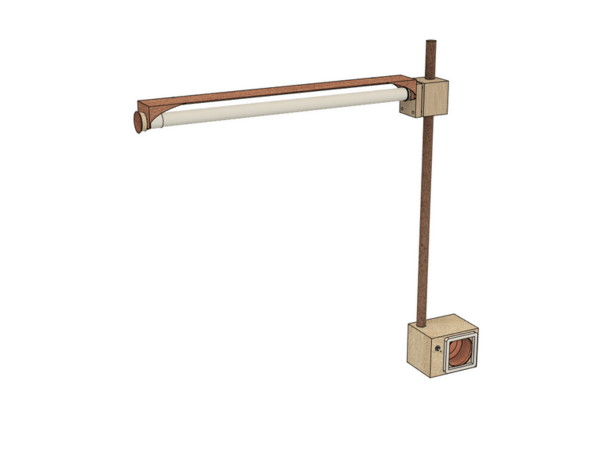

l'assemblage: le tube est fixé uniquement du coté ou il est alimenté, le volet abat-jour (fueille de plaquage épais) est fixé dessus, il le pince et reste orientable.

+

Depuis l'utilisation massive des Leds dans l'éclairage, la donne en matière d'utilisation change:
les lampes LED consommant peu, il chauffe peu et nécessite donc moins d'isolation résitante aux températures élevées, moins de ventilation, et moins de grosse section de cable.
Attention même si il chauffe peu, c'est quand même ce facteur qui influencera sa durée de vie, même si celle ci est importante ca reste le facteur d'usure, lors de la conception, éviter le caisson étanche qui enfermerait la chaleur produite.
La taille de la section des cable ne sert pas qu'a transporter du gros courant en toute sécurité, une section non protégée par des capots doit rester importante simplement pour sa résistance mécanique. (sans entrer dans les normes et obligations qui existent, étant de toute facon a côté de cet aspect dans cet article, on est quand même sur du 230V)

partons sur un tube Led LEDmaxx T86030 3000k 900lm 9w
T8 c'est le socquet tube néon
60 c'est 60 cm de long
30 ici c'est les k: 3000K (chaud) la lumière naturelle est autour de 4000k, au dessus (6000k) c'est froid, industriel (mais pour un éclairage donné en lux, plus c'est froid, moins ca consomme)
900lm flux lumineux qui fait dire que pour les 9watts consomé par ce tub on est équivalent a un tube néon classique qui consommait 30w (si je m'y retrouve encore a la louche) on est quand en classe énergétique F (très mauvais, mais ils ont repris les classements récement, donc c'est pas top pour du led, on trouve mieux sur le marché du Led de qualité, mais c'est bcp mieux que pas Led, en lumière froide pour le même 900 lm on remontrait en classe énergétique (mais quand on préfère le chaud...)

il est fournit avec un starter dans le cadre de ce pour quoi il est vendu, remplacer un bon vieux tube néon avec son balast, comme on est pas dans cette config sur ce projet, le starter va à la poubelle.

il s'agit en fait d'un bandeau LED prévu pour recevoir du 230V a son unique départ (marqués par les bornes L et N) les bornnes de l'autre coté son un petit pont, un shunt, ces deux pins ne sont nullement sous tensions et si elles ne sont pas utilisées pour des fixations mécaniques elles peuvent êtres coupées, en ajoutant deux raccords de lustres, plus une section de chambre à air, ca assure l'électrification, et sert de fixations mécaniques et isolantes.

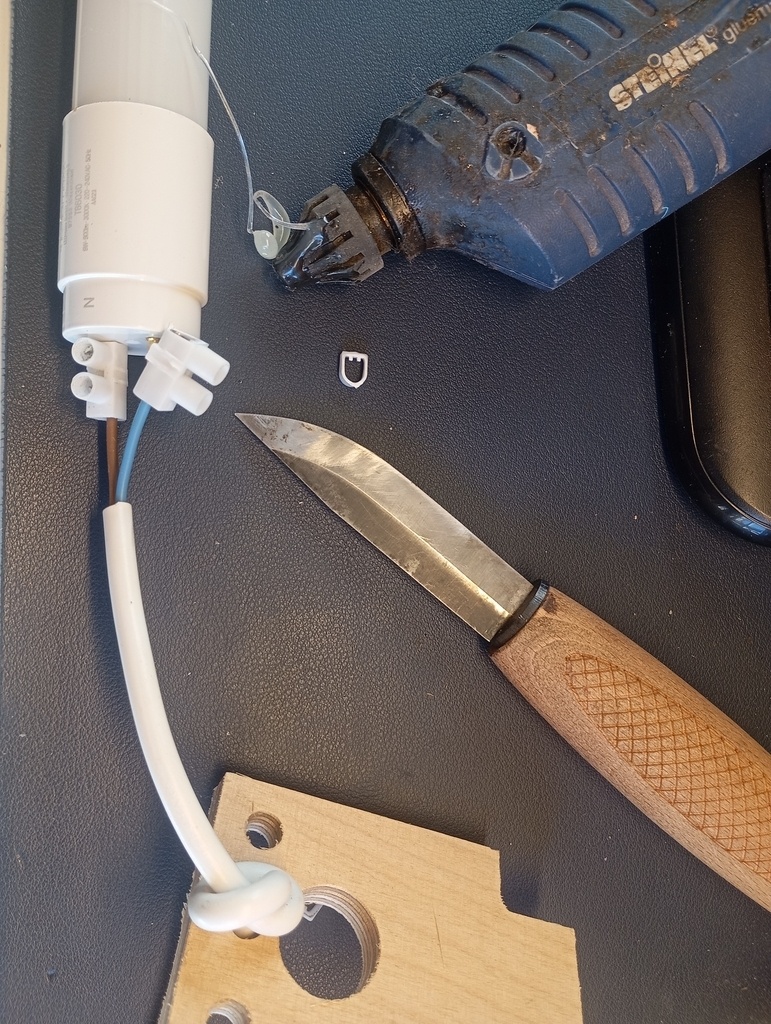

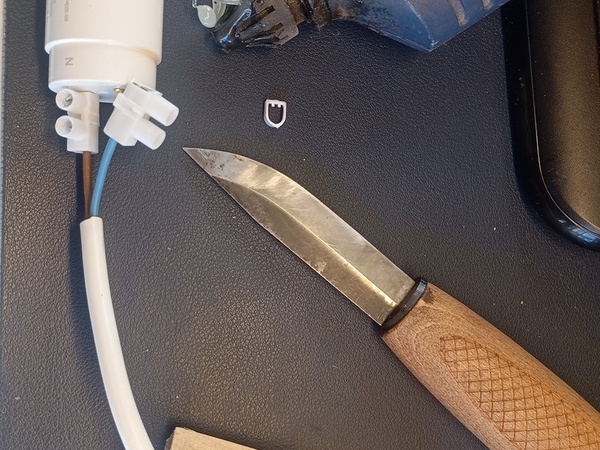

détail de fixation des raccords de lustres, on coupe l'extrémité isolante pour que la vis du raccord vienne bien serrer au plus près le pin, le fil brun est bien sur L (line) et le bleu ira sur N (neutre) il n'y a ici pas de terre car pas de partie métalique à mettre à la terre. (le faire le cas échéant)
viendra par dessus de la colle chaude au pistolet (méca et isolation de nouveau) puis une section de chambre à air.

+

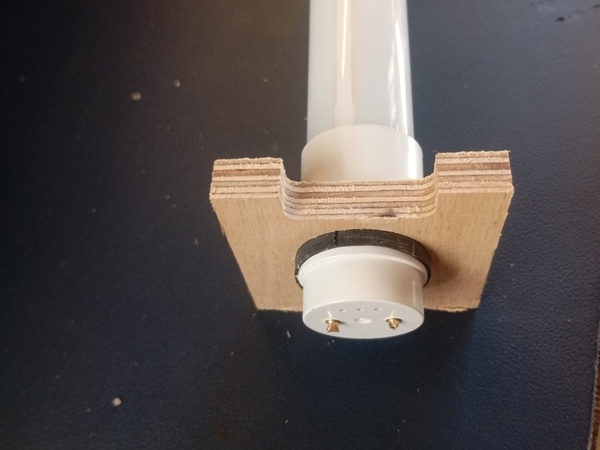

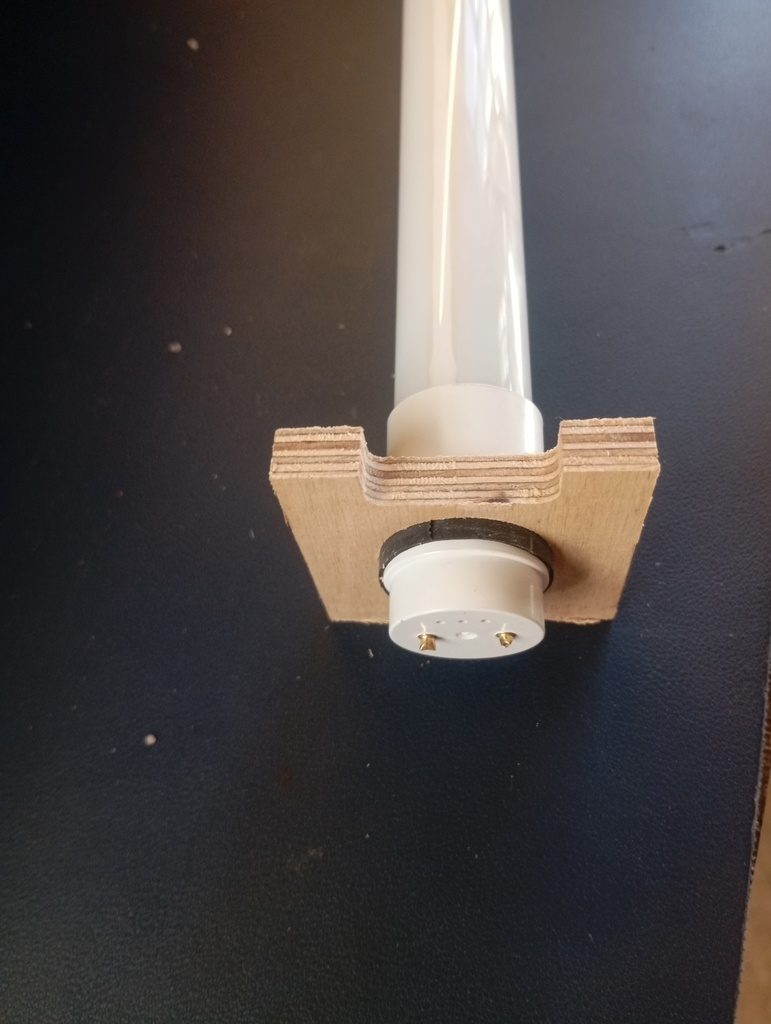

à l'autre extrémité, découpe des pins inutiles, et montage mécanique du CP fraisé á diam extérieur du tube + coincage chambre à air, on distingue le bandeau led a travers le tube, orienter le tube en fonction de ce bandeau.

+

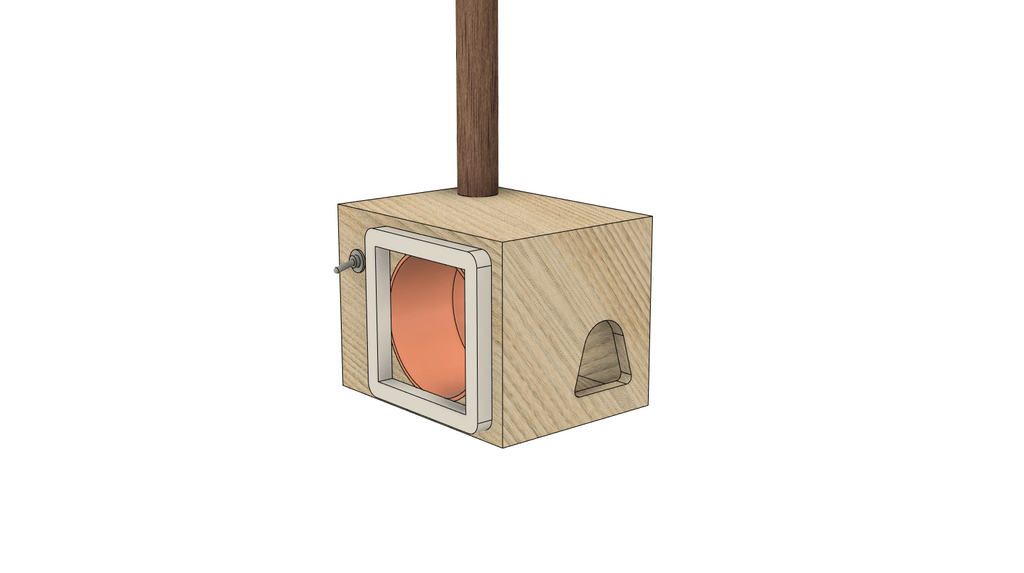

Le bloc pied de lampe comprend: alimentation 230V via prise male, prise femelle fixe, commutateur pour la lampe, Shelly1, fil alimentation du tube LED.

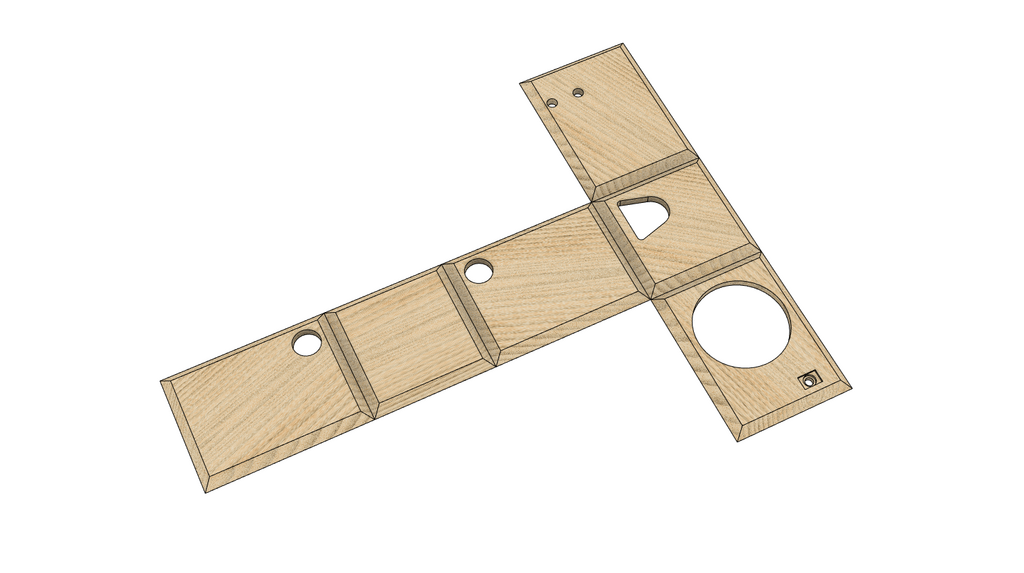

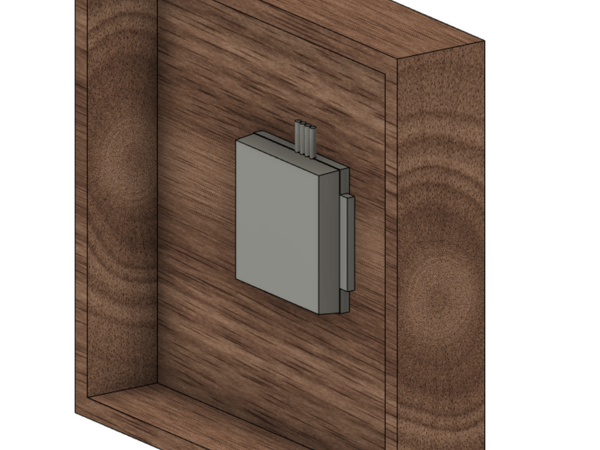

pour la fixation de ce bloc avec le bureau, ici c'est un caisson en folding avec une ouverture pour passer une pince a ressort pour le fixer sur le bord d'un bureau.

+

+

ajout d'un Shelly 1 mini (ici c'est pas un mini, c'est un shelly 1, mais un mini suffit vraiment pour ce cas ci, il existe bcp d'alternatives domo possibles )

bien que en 230V donné 2000W 8A , il ne sera pas utilisé pour ces valeurs en utilisation régulière de longue durée (viellissement prématuré du à la surchauffe etc)
Pour alimenter un led de 9w, pas de soucis évidement et si pour d'autres projet hors éclairage, plus de 500w a piloter en atelier par exemple, utiliser le shelly pour commander un contacteur qui assurera la partie puissance)

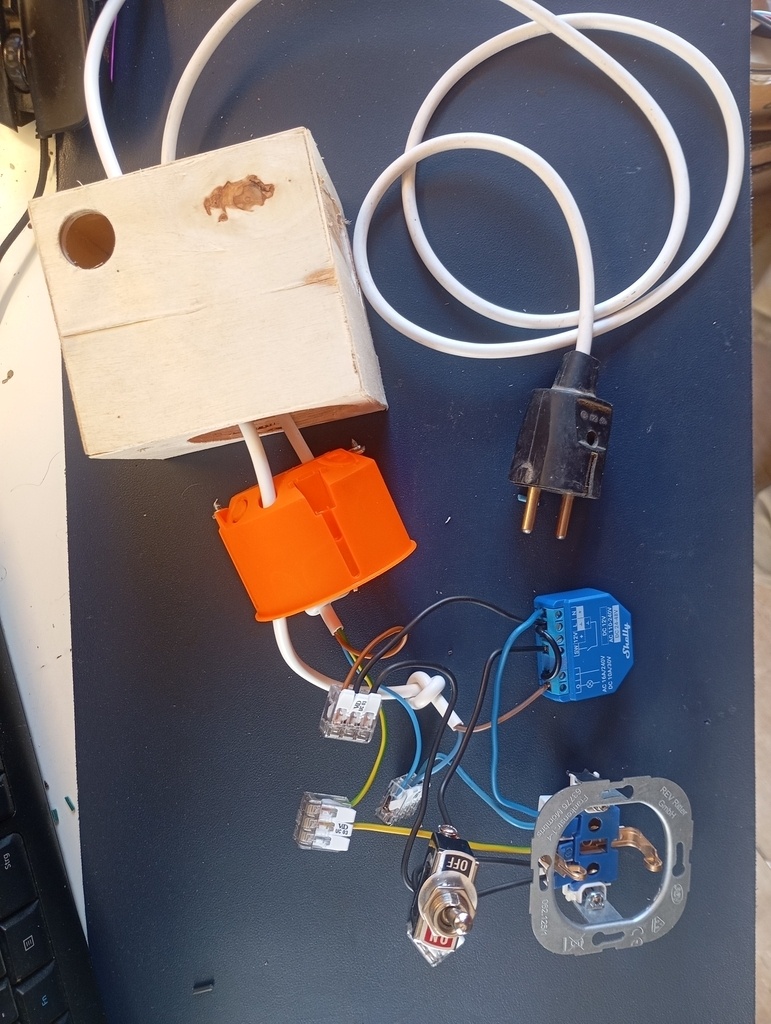

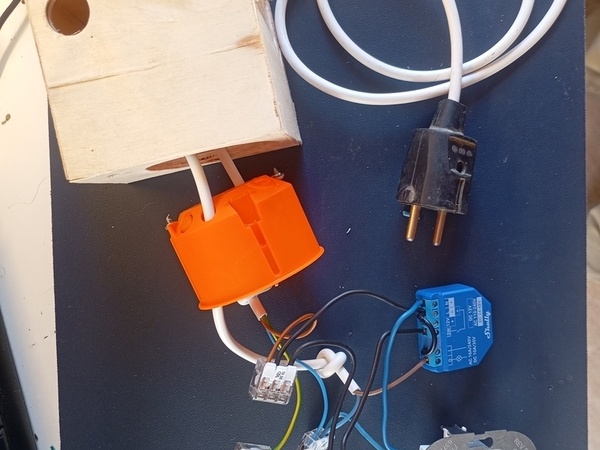

vue étalée de l'électrification

+

le fil de prise va alimenter trois raccords rapides spécifiques a clips (ceux qui prennent les fils mutli brins souples d'un cable et les fils rigides, cette prise femelle ne pouvant être alimentée qu'avec du fil rigide, on mixe les deux types de cables)

trois clips rapides 3entrées:
Terre pour passer du souple alim vers le rigide de la prise femelle
L : pour distribuer la phase de la prise male vers l'alim shelly (L) et vers la prise femelle (celle ci redistribue cette phase vers l'interrupteur qu'on apelle switch
N: pour relier les neutres Alim, retour du tube Led (appelé output) et prise femelle qui redistribue le N vers le N du shelly

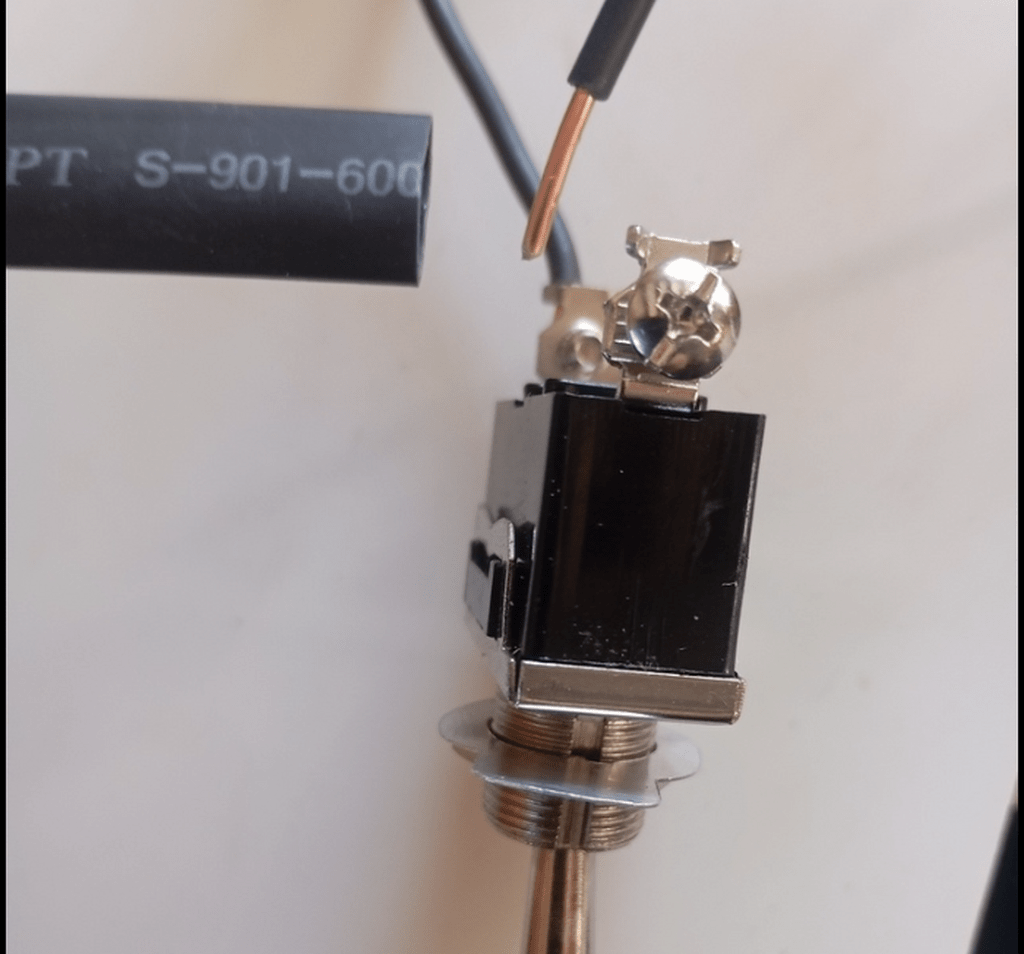

le Switch

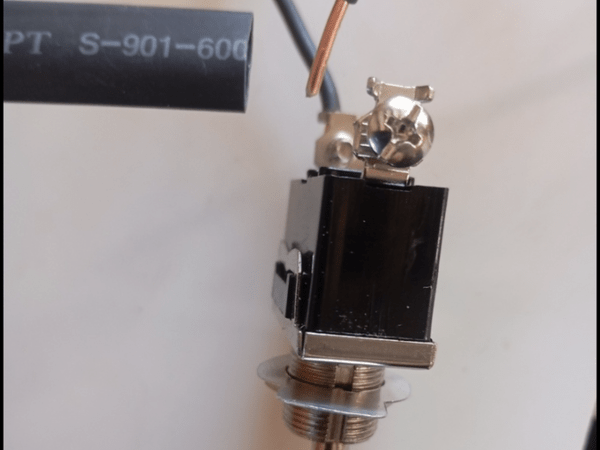

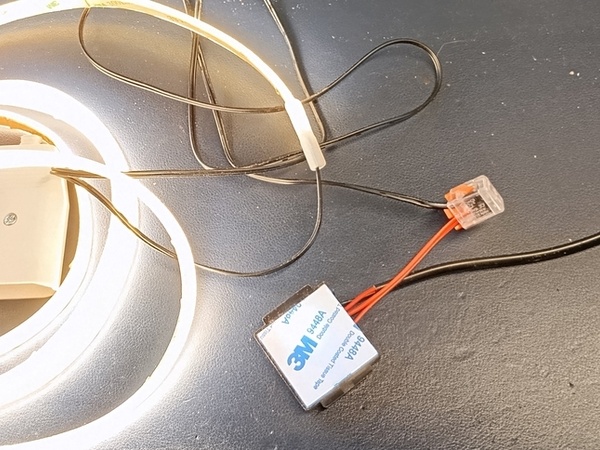

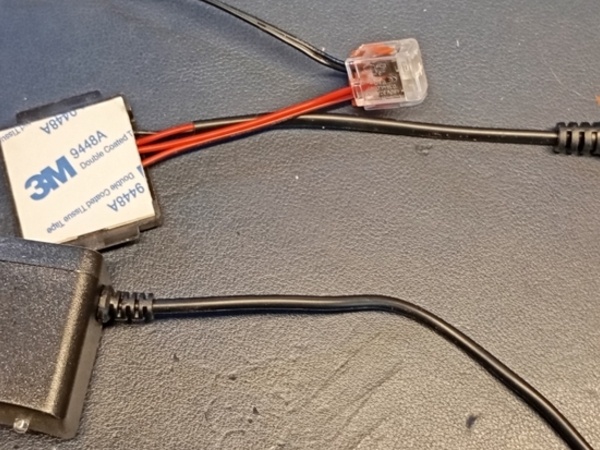

ici quelque chose de petit envoyé directement de chine:

+

un bout de gaine thermo vient couvrir les vilains raccordement visibles
on peut bien sûr mettre un "vrai" interrupteur, mais pour une lampe de bureau est ce la peine.

la prise femelle

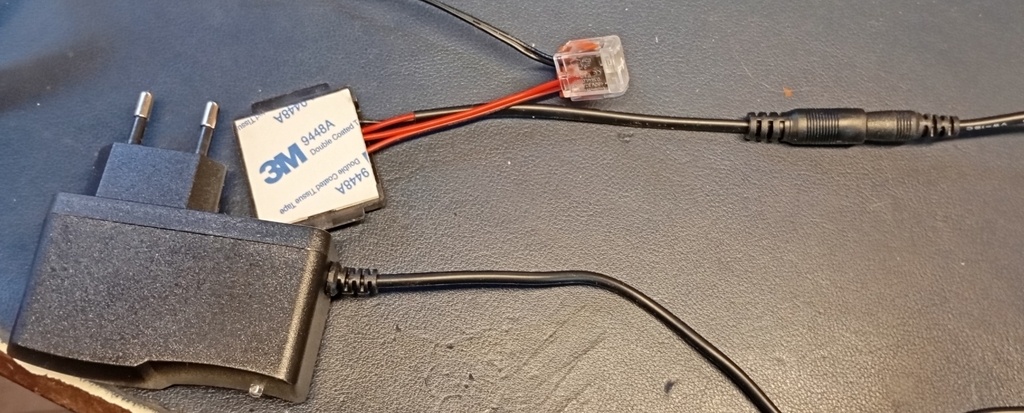

j'ai commandé des prises encastrées (chine) qui incluent deux prises USB 5V 2A qui corespondent a des prises de chargement rapides et les 2A minimums sont nécessaires pour alimenter le ruban de maximum 30 Led WLED (autre chapitre) (prises pas encore recues, en cas de soucis je notifierai)

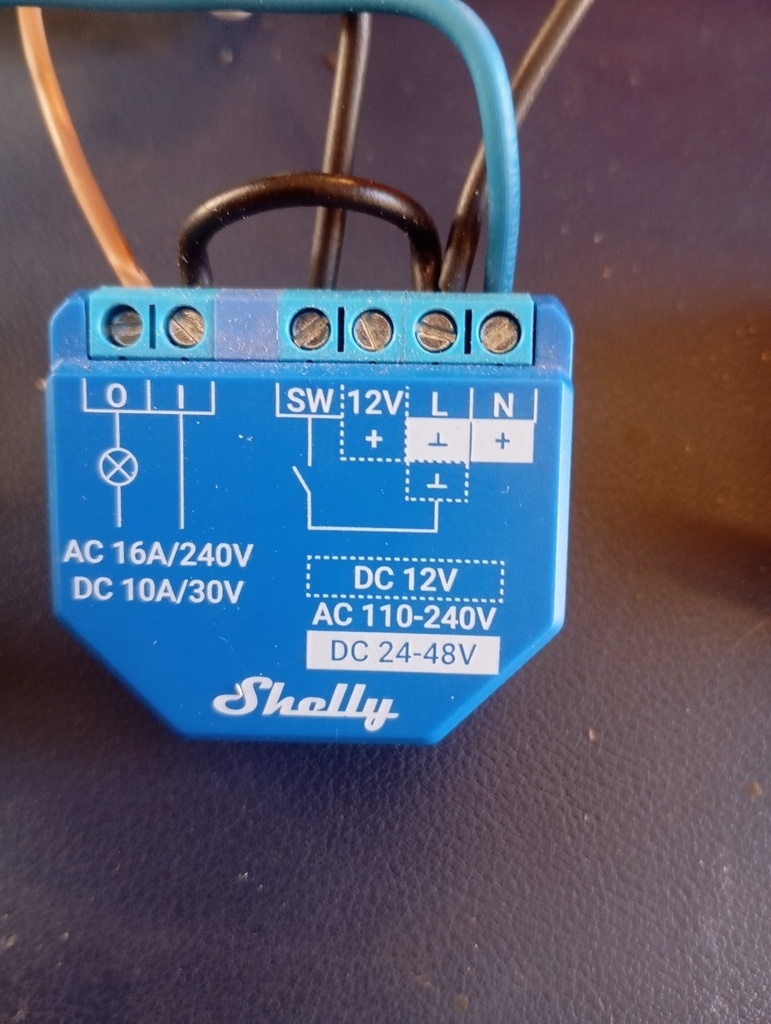

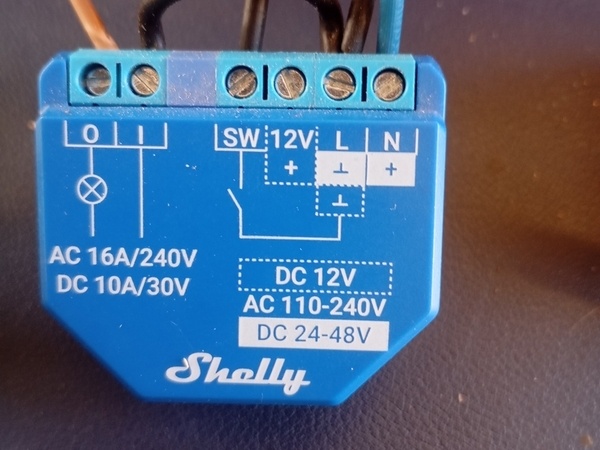

le raccordement du shelly:

+

ses bornes dans l'odre:

O output > phase d'alimentation vers le tube LED
I input > phase 230v L qui est donc pontée depuis L de l'alim
SW switch > retour en 230v depuis l'interupteur qui ne fait que donner une info on/off au shelly (ce switch est donc alimenté sur son autre borne par L a repiquer sur une borne du clip L, du L de la prise ou la borne L ou I du shelly (mais les bornes du shelly sont de petites section, max 2*1,5mm² rigide par borne)
12v pas utilisé (pas présent sur les shelly mini et pas utilisé sur les projets 230V)
L phase 230V
N neutre

tout rentre dans un boitier orange diam 68mm classique (un profond reste plus confortable). le shelly est plaqué derrière la prise.

Tout fonctionne sans internet, sans app etc , quand c'est mit sous tension, le switch donne une info au shelly on ou off et celui ci sans programation, la renvoie vers l'Output, quand on change l'état via le Wifi, l'Output change d'état, on a alors par exemple le switch sur On et l'output sur off, pour allumer il faut donc basculer deux fois le switch, une première pour être en adéquation puis une seconde pour commander On, sur le tableau de bord de l'app ca suit.

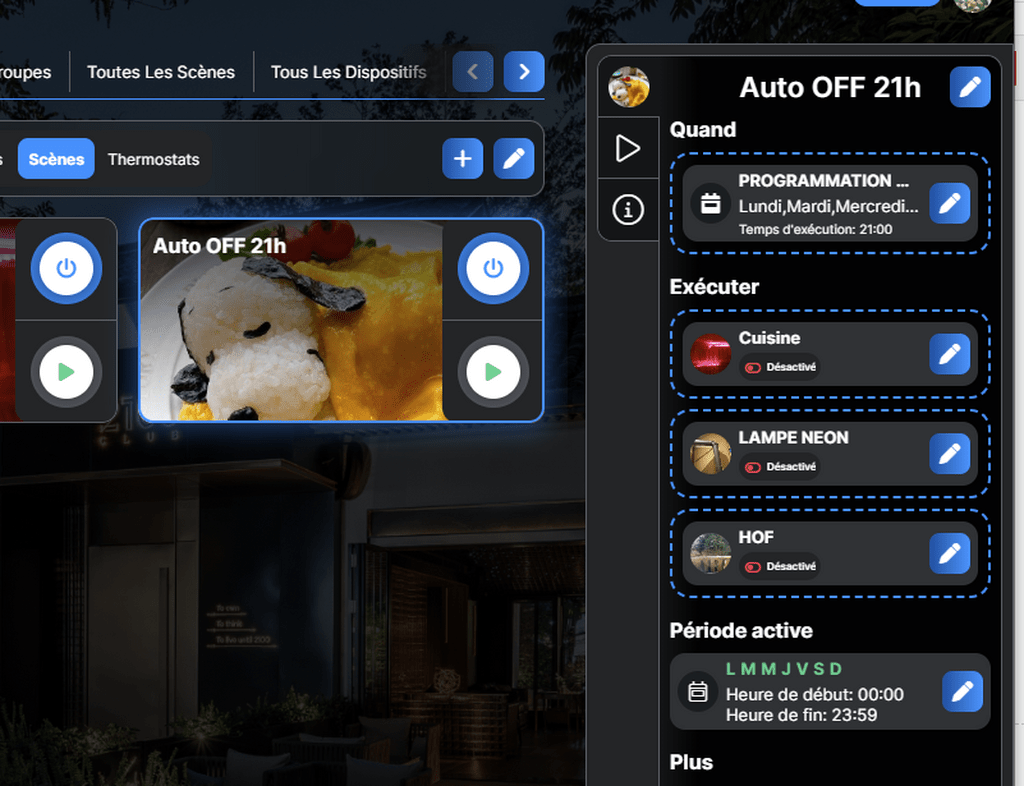

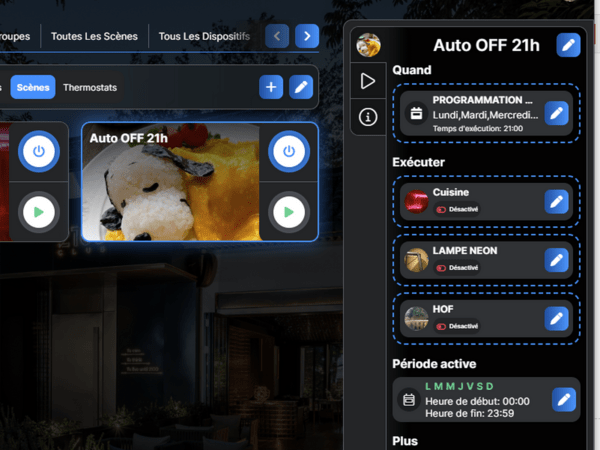

la partie App, tableau de bord du Shelly:

+

rien de compliqué:
des boutons on off
des scènes (cette scène ci auto off , mes 3 lampes éventuellement allumées s'éteignent à 21h )

chez moi c'est des lampes extérieures, ca a du sens de pouvoir les allumer a distance a la demande (app du tél comme télécommande ou via des scènes de telle a telle heure ou en fonction de tel ou tel détecteur ( t°, présence etc)
je ne vais pas mettre ce shelly sur ma lampe de bureau, je le rentre dans ce pas a pas parce que je l'ai sous la main mais je le garde pour une vanne de chauffage par le sol qu'il me reste a poser, ou ces commandes automatisées + manuelles apportent un vrai plus.
je ne vais donc pas détailler plus la partie tableau de bord shelly, mais on trouve ca assez facilement (pas de soucis pour le détailler si question), le plus compliqué étant de réunir la bonne info et se jetter a l'eau lors de la première config.
Pour des fonctions avancées il faut un abonnement (envoi de notifications de type alarmes etc ) mais pour découvrir et utiliser simplement pas besoin d'abo ni des dernières versions matérielle (qui offrent plus de stabilité wifi, bref en général la domotique sans wifi ca n'a pas d'intéret)

article á étoffer,

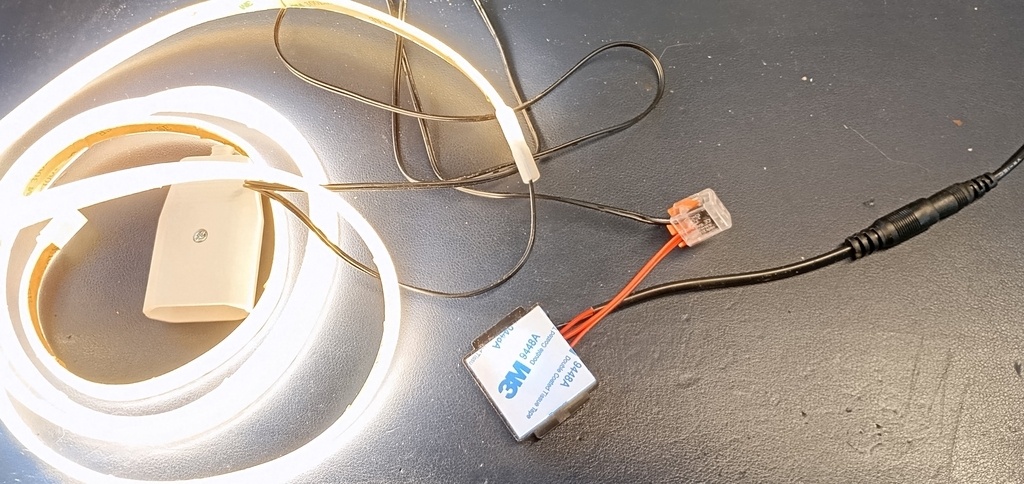

mais simple á mettre en place quand on a réceptionné sa grosse puce "ESP32" et son ruban Led "adressé" pilotage individuel Led par Led qui va bien (réf WS212B par exemple)
voici les vidéos qui m'ont le plus aidées

cet auteur ainsi que celui ci dessous proposent aussi bcp sur Home Assistant qui intègre WLED

youtube.com/pl...RLRoOHJwLijKkP3

voila me reste á finir tranquilou mes prototypes pour poster ca en réalisation,
je pense étoffer un peu quand ca sera posé mais tenais á partager ce qui est en cours

le plus sécure reste d'acheter du fait pour, qu'il ne reste qu'a intégrer.

ici ca reste des petites lupiottes éloignées du bois mais je pense qu'en s'en saisissant ca peut amener a un cheminement intéressant (sans s'équiper plus que ce qu'un boiseux devrait être: un multimètre, pince a dénuder, pince a couper, petits toune-vis d'élec, braser l'étain est vite un plus mais pas une nécessité)
et sans faire une baraque de fou qui clignotte de partout non plus, se limiter a un ou l'autre projet qui s'y prête version luciole, poisson des grandes profondeurs (le mignon pas l'horrible)

sur ce tant que je tapotte mon clavier mon projet n'avance pas V-Vprime, mais ca le pose un peu,
(et puis certains conférenciers disent que ce qui nous a différencié du primate, cette utilisation de l'outil qui amène dare-dare cette perte du seul le plus fort tue, nous a amené a dévelloper cette comunication genre même si tu es moins musclé, si je t'explique ce que je sais, tu trouveras moins utile de me liquider avec ton outil pendant mon someil (les singes ne partagent toujours pas leurs coins à champignons)
survivons, partageons

bons copeaux (pourquoi pas numériques)
