Cela fait pas mal d'années que je voulais réaliser un orgue de Barbarie.
Ce genre de "machine" me fascine. Pas tant pour le fait de faire de la musique, mais pour comprendre comment ça marche, et la réaliser. Peu importe si au final cela ne fait que du bruit, et pas vraiment de la musique, je me serai bien amusé.
J'ai donc sauté sur l'occasion proposée par Philippe Cichon, qui organise deux fois par an, un stage pour la réalisation d'un orgue.
Son site est très complet et très fouillé, mais rien ne vaut le fait d'en voir une en vrai et de bénéficier des conseils. Philippe est un grand touche à tout, il a fait des automates, et plein de machines diverses et merveilleuses.
On ne construit pas l'orgue durant ces 3 jours, mais on apprend comment le faire, et les trucs et astuces multiples et variées.
J'en suis revenu enthousiasmé, et depuis, cela tourne à toute vitesse dans ma petite tête.
L'idée est de réaliser certaines pièces par impression 3D, notamment les noyaux et vannes pour les flutes (il y en a 29), qui demandent de la précision.
Je suis également en train de transposer les plans de Philippe en numérique .dxf, de manière à pouvoir découper une bonne partie des pièces en cp sur ma machine cnc.
Liste des articles
Le design
Comme je l'ai dit, cela tourne en boucle dans ma tête depuis quelques jours, notamment pour comprendre comment les différents éléments s'assemblent et s'ajustent.
Et puis, j'ai eu une illumination ce matin pour le design de l'ensemble. C'est très important, le design, c'est même primordial!! En tout cas pour moi.
Je voulais quelque chose qui sorte des sentiers battus, en tout cas, pas un style "orgue de barbarie tradionnel". Je voulais un truc plus dépouillé.

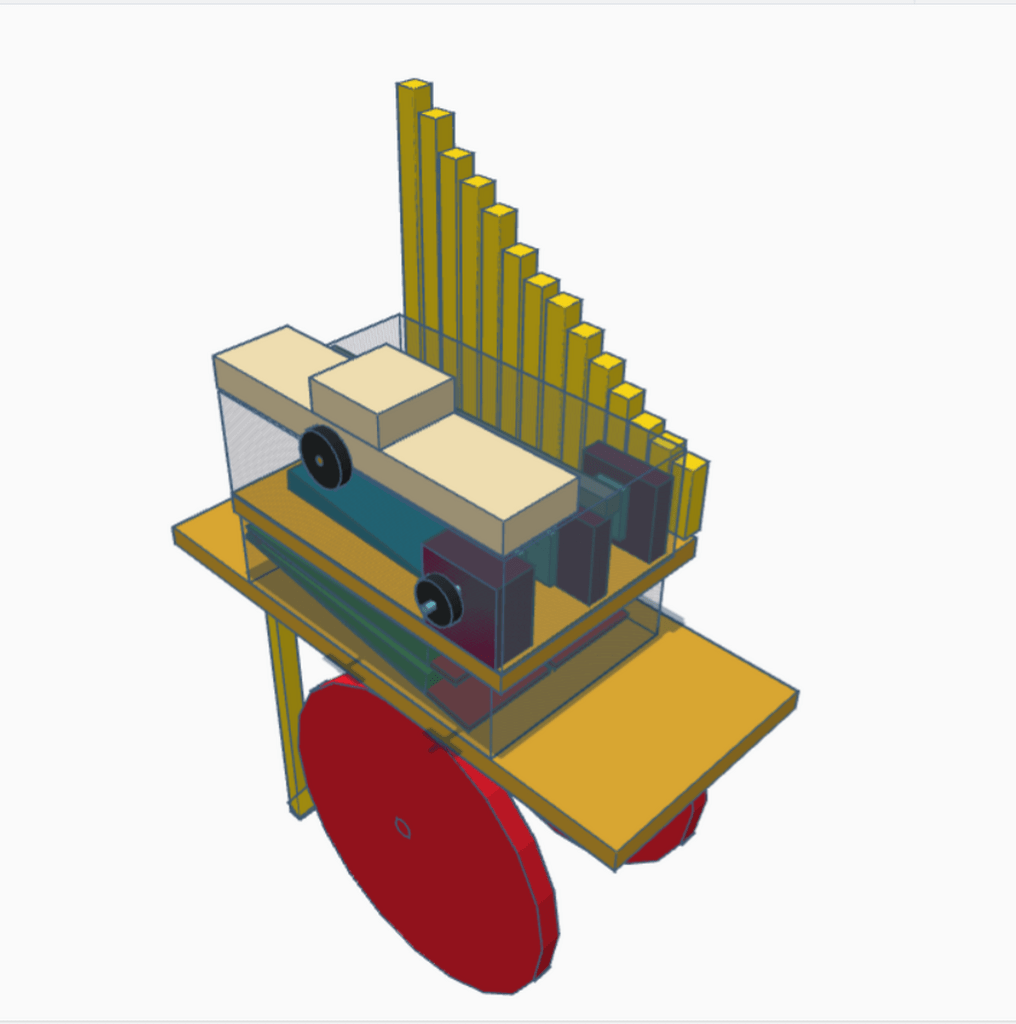

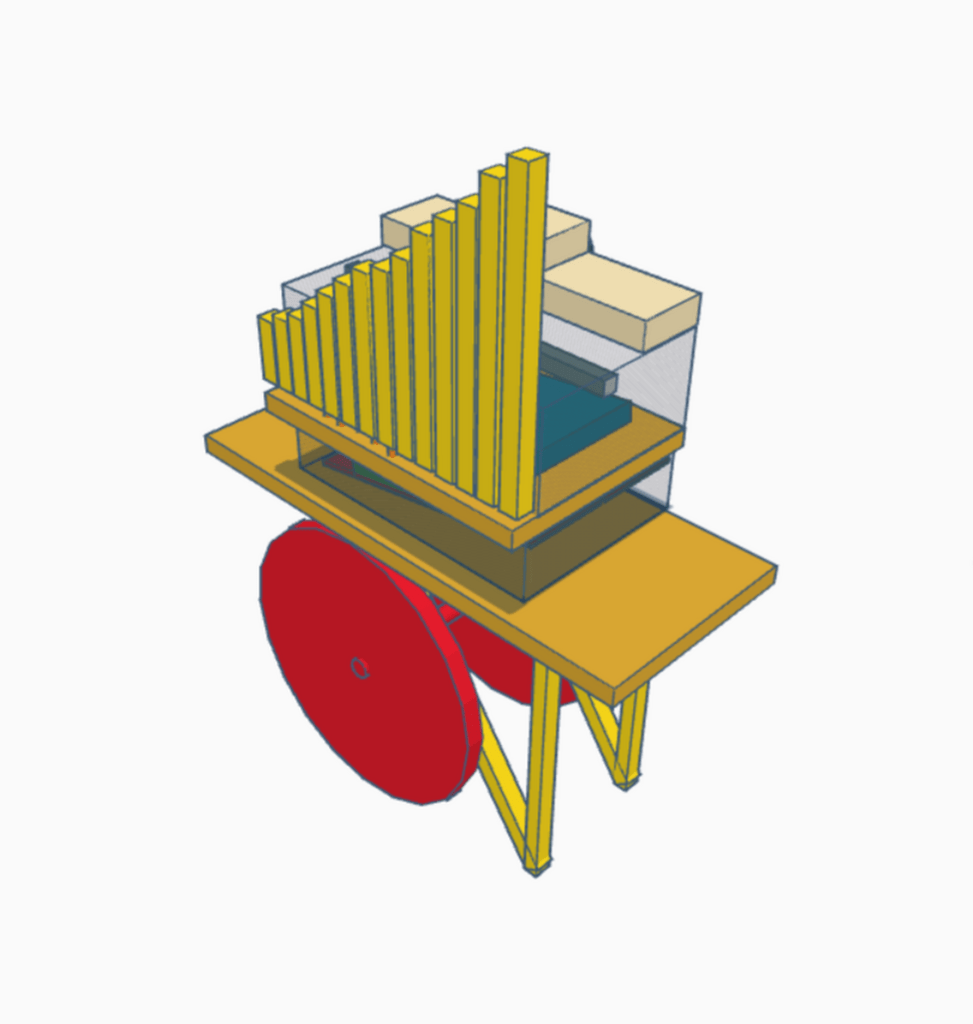

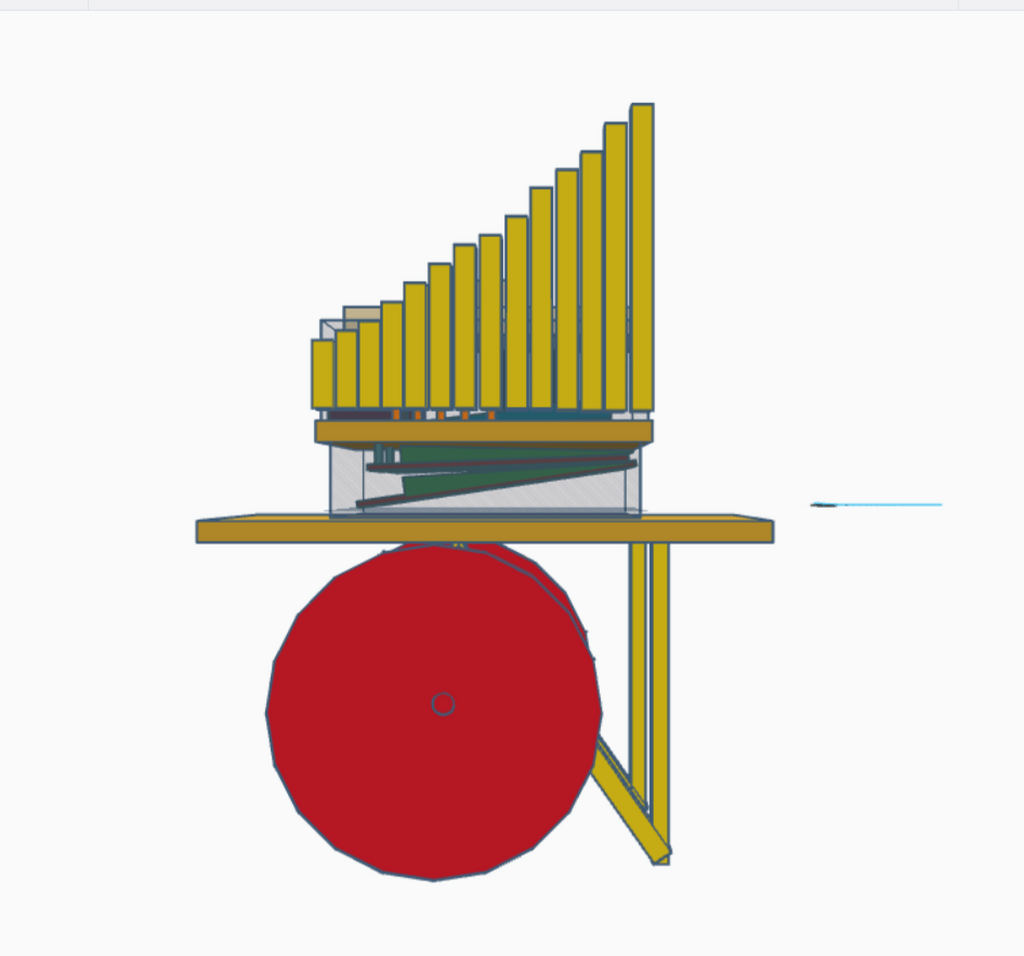

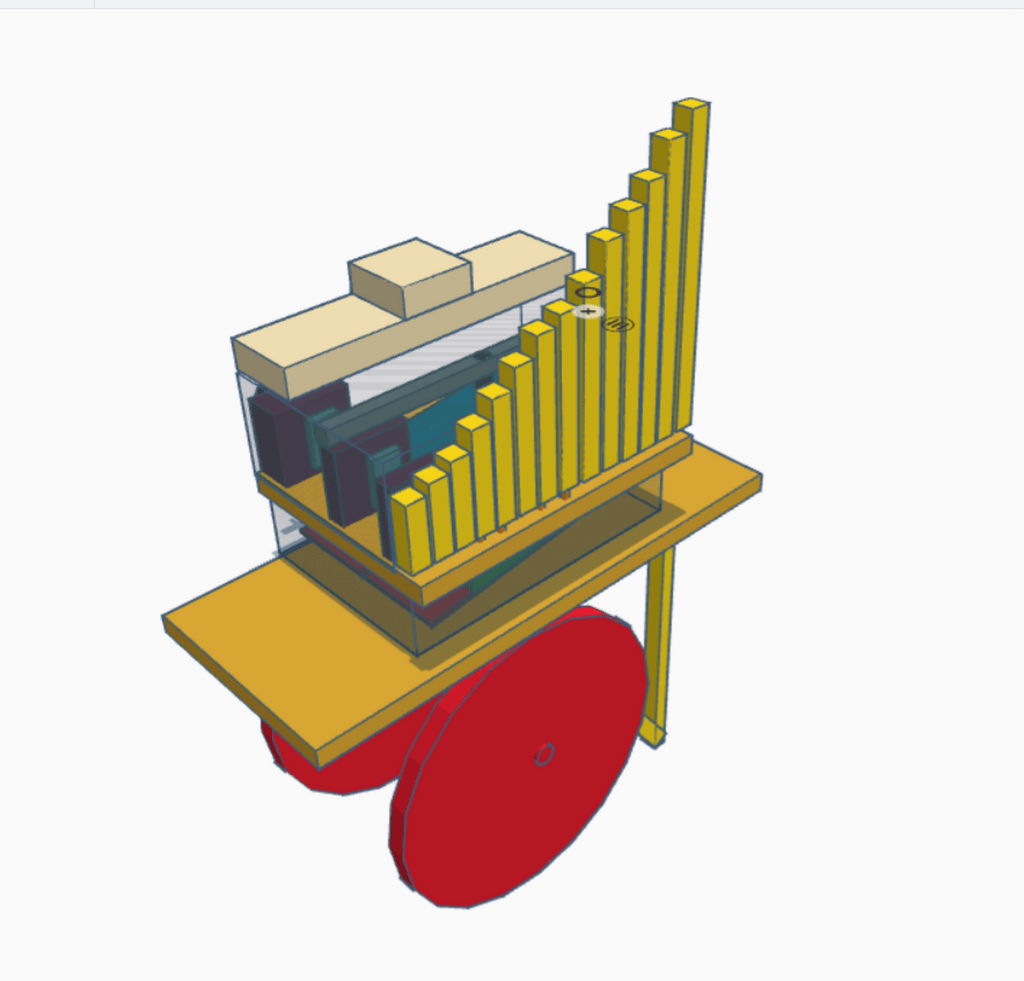

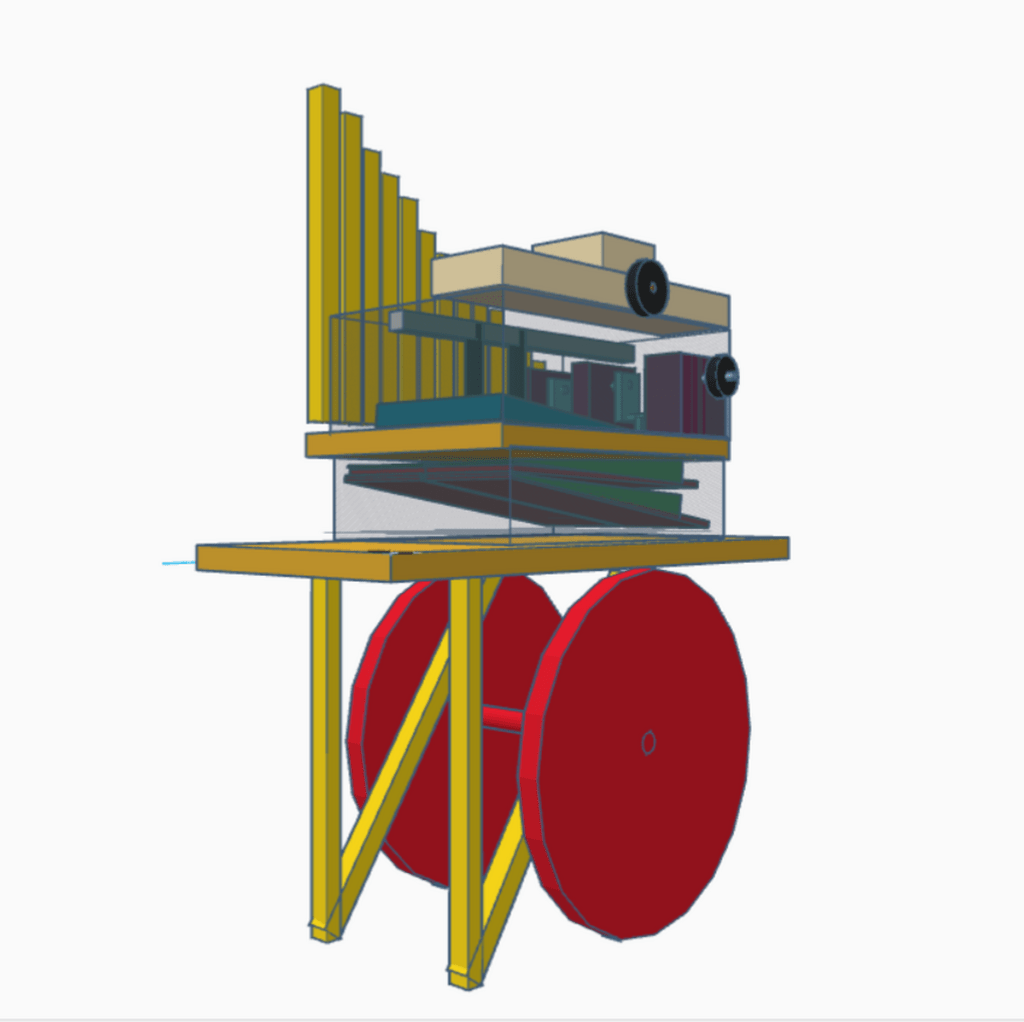

Voici donc un rendu de ce que sera la "machine", et son chariot.
L'élément le plus important, ce sont les grandes roues rouges. En fait, cette idée du chariot, je l'avais trouvé sur pinterest il y a longtemps, je voulais le faire, mais jamais eu le temps. Ce sera l'occasion.
L'autre idée de "génie", c'est de faire deux boites en plexiglass (bien sur, tout le reste sera en bois). Comme cela, on verra l'intérieur du mécanisme, et cela donnera une impression de légèreté. L'idée m'est venue en découvrant cette video, qui est bluffante...
Principes et organisation des éléments

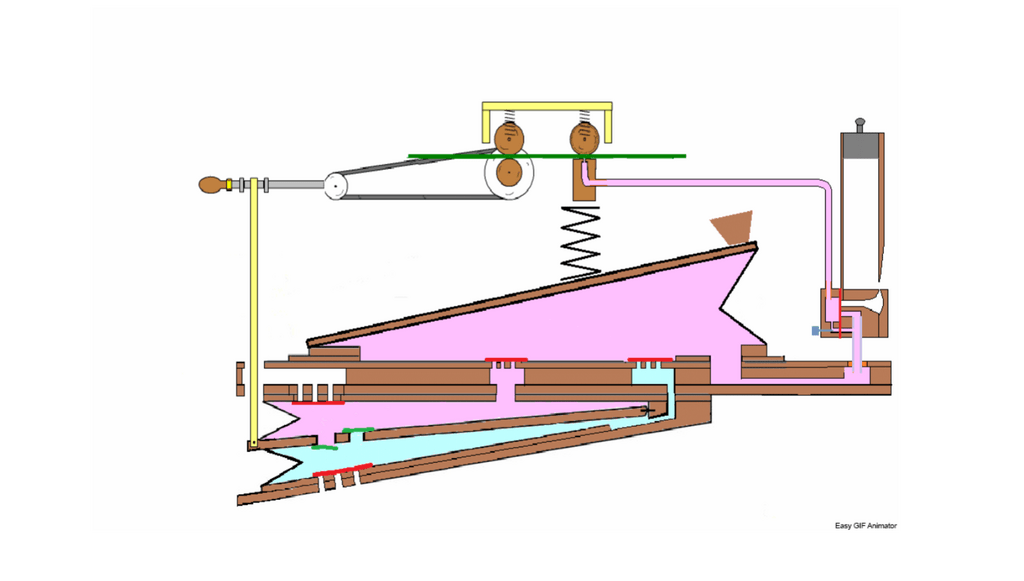

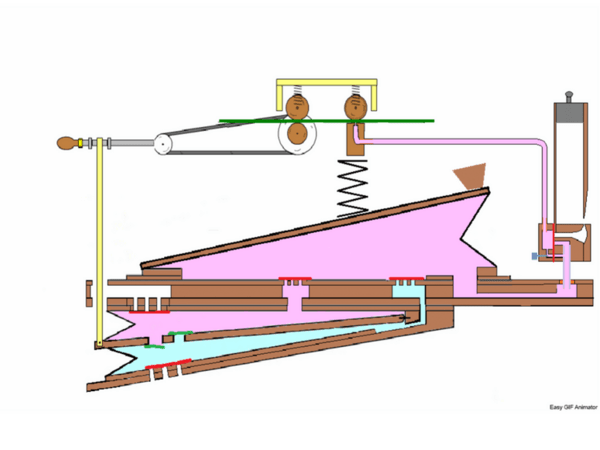

Voici un schéma provenant du site internet de Philippe Cichon:
orgue-bernard....gue-de-barbarie
L'un des éléments principaux d'un orgue de barbarie, c'est un ensemble de soufflets actionnés par un vilebrequin et une manivelle, qui génèrent de l'air sous pression.
Quand le ruban de carton perforé (vert, en haut) défile et qu'un trou passe, cela génère une dépression relative qui actionne une vanne (sous forme d'une membrane) à la base de la flute, permettant à l'air de passer dans la flute et donc, de produire un son.
Dit plus simplement, un orgue de barbarie, c'est un générateur d'air sous pression et de la tuyauterie "intelligente" pour distribuer cet air de manière choisie vers chacun des flûtes.
Un truc de plombier...

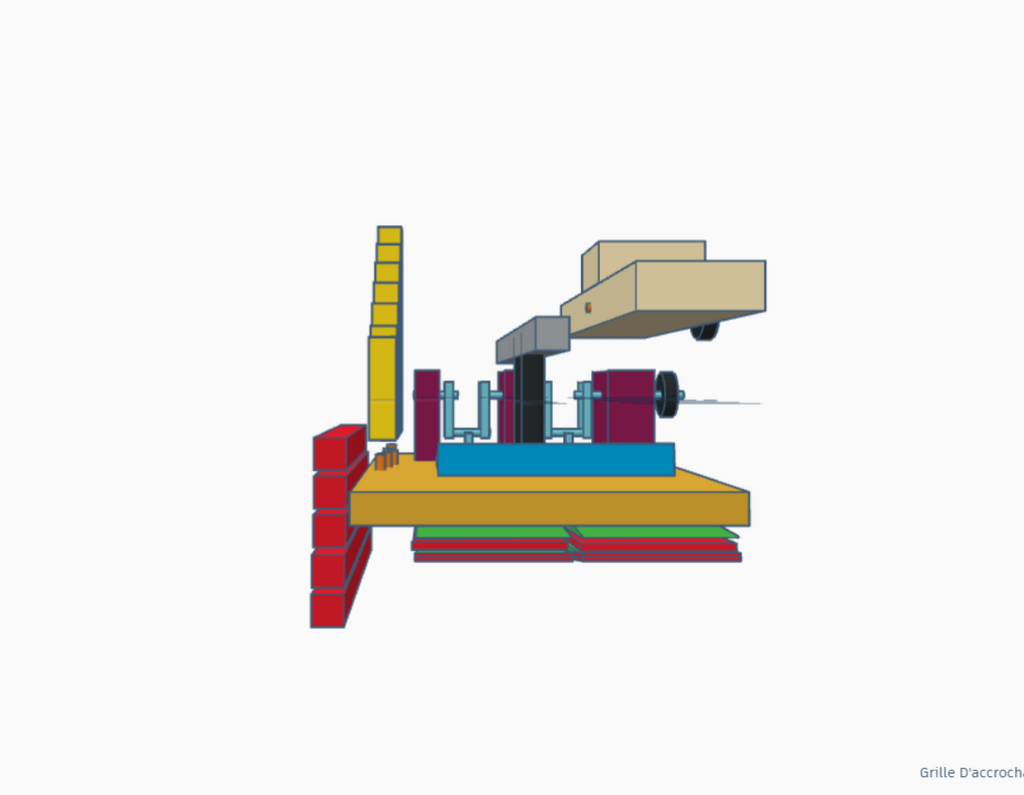

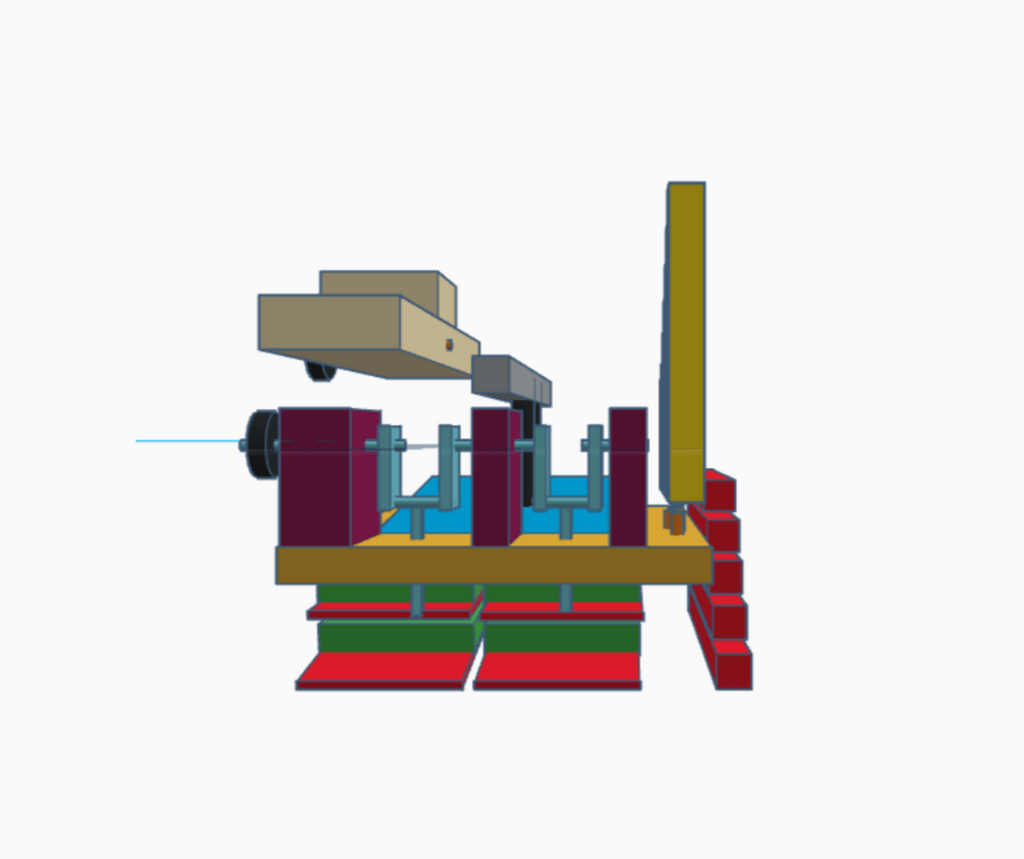

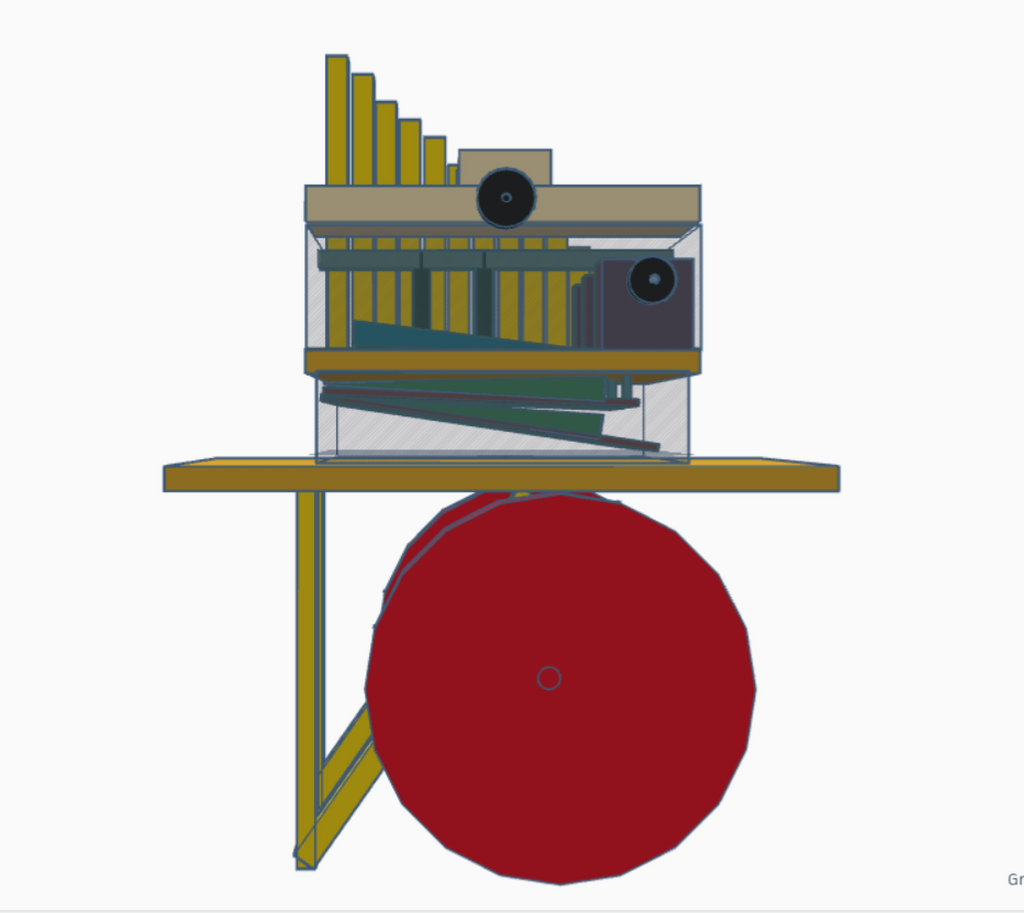

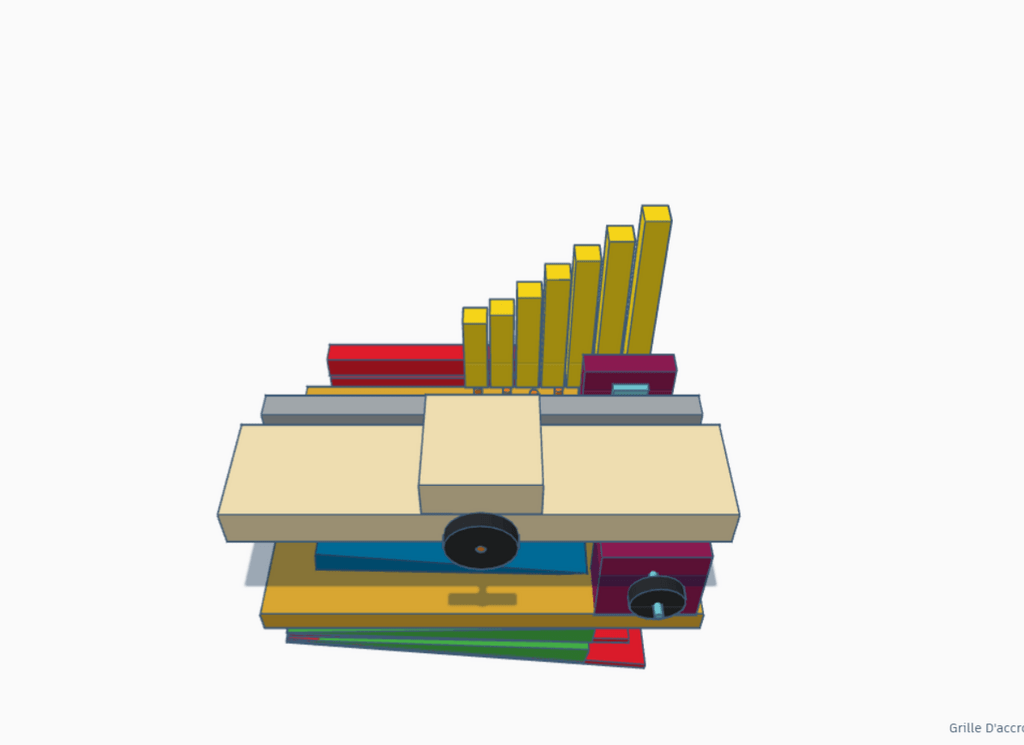

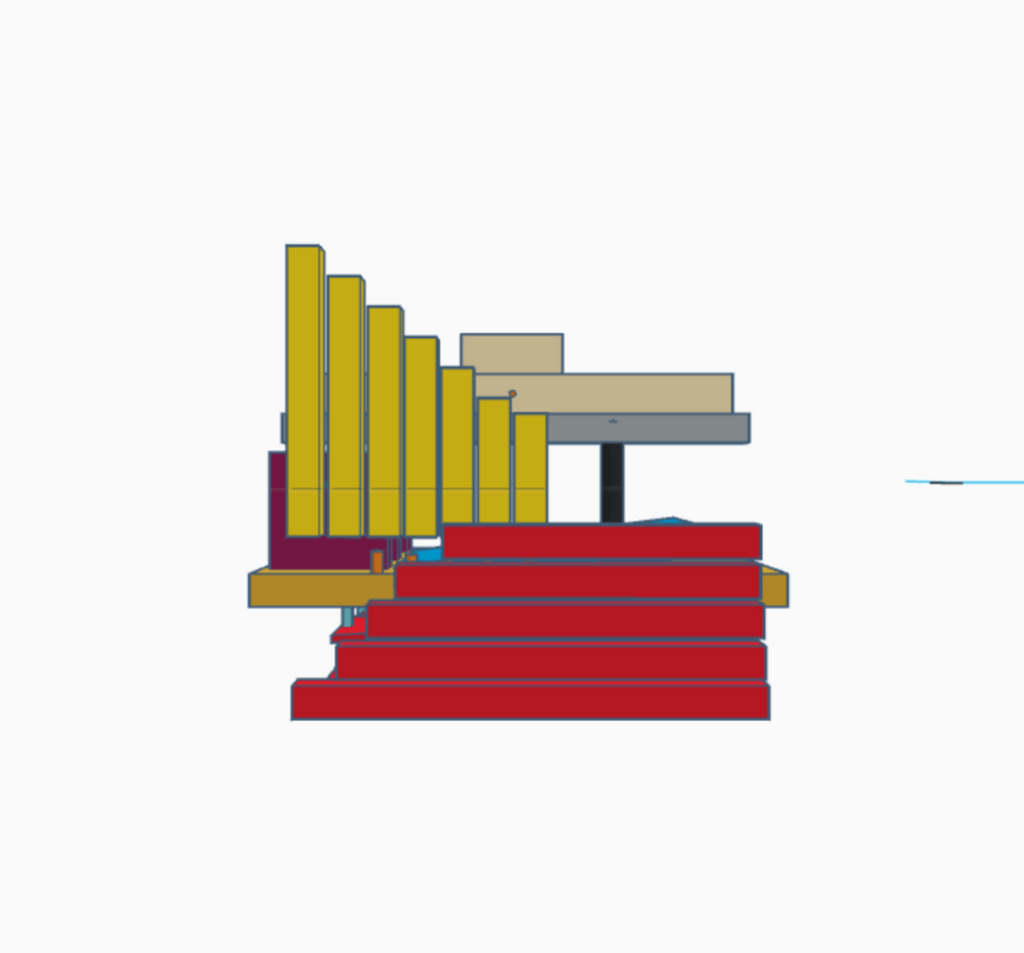

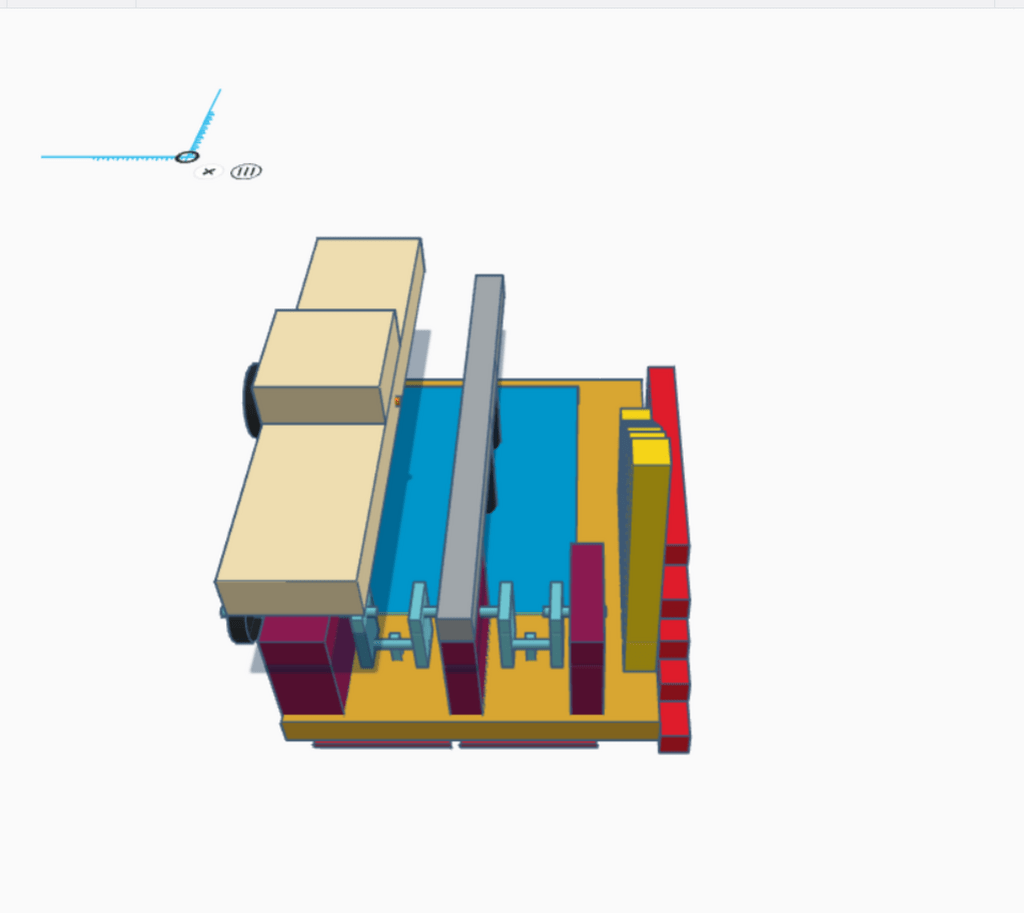

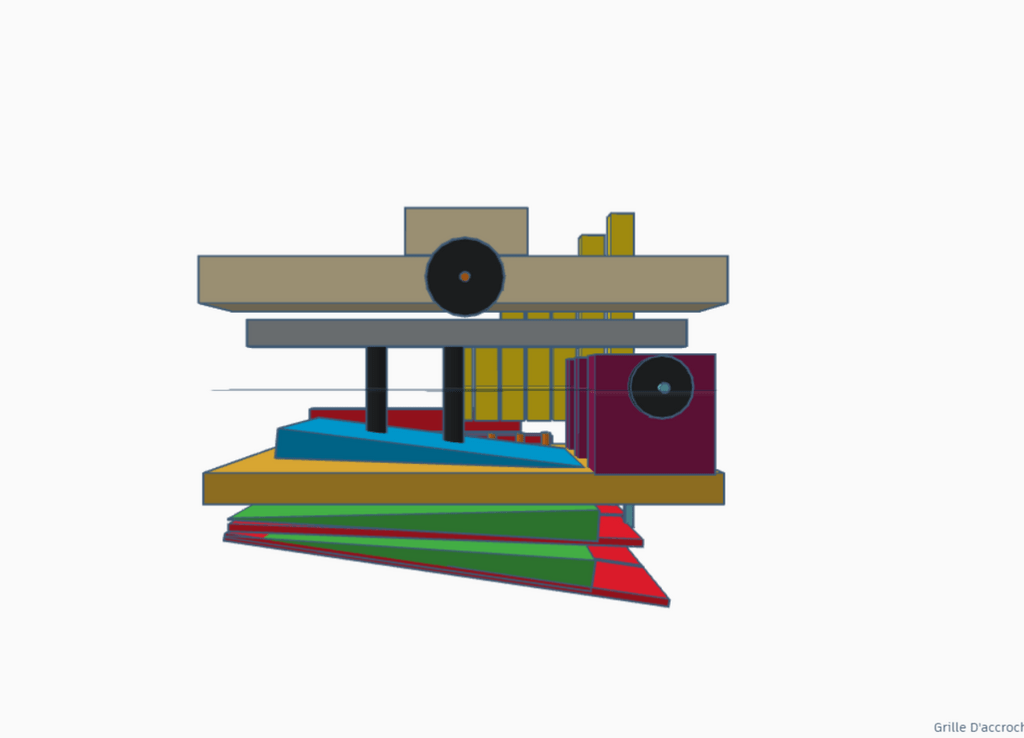

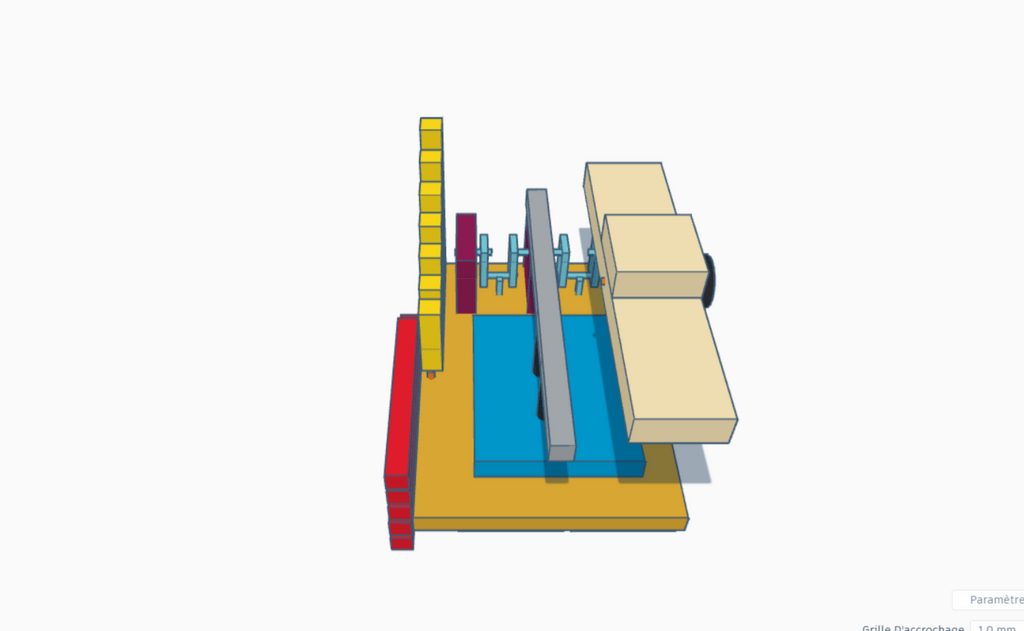

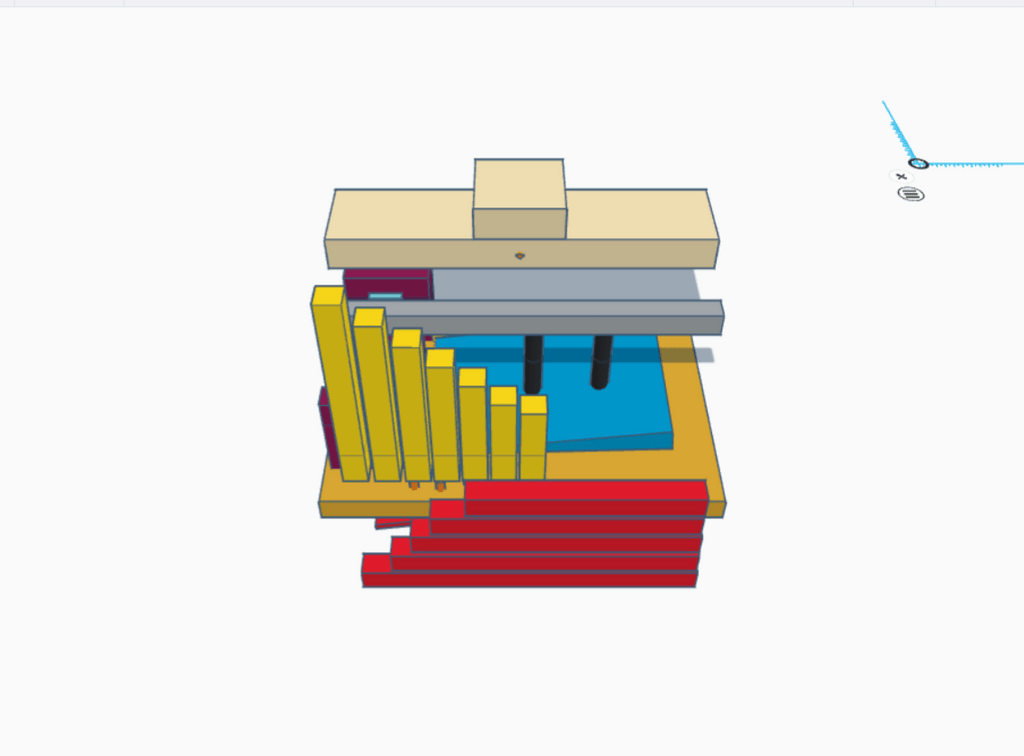

Pour mieux comprendre l'organisation et l'agencement des différents éléments, j'ai fait quelques dessins 3D:
Rouge et jaune: Les 29 flûtes ou tuyaux (les rouges sont les basses)
Vert: les 4 pompes ou soufflets en cuir (qui fonctionnent deux par deux de manière alternative)
Bleu: la réserve d'air sous pression, conçue également comme un soufflet en cuir permettant d'avoir une pression constante.
Orange: le collecteur / distributeur, grande plaque creuse entre les pompes et la réserve, qui permet de récolter l'air sous pression et de le distribuer dans les flûtes.
Bleu clair et blocs violet: le vilebrequin qui permet d'actionner les pompes soufflets.
Beige: Bloc d'entrainement des cartons et de "lecture" des trous sur les cartons.
Les flutes (ou plutôt, les vannes) sont reliées à la tête de lecture par des tuyaux souples (non représentés).
Licence
Discussions
Mais tu sors de ce fameux stage ? Tu as déjà fait un orgue pendant le stage et ce sera ton deuxième ?
Ara On ne fait pas un orgue en 3 jours. Pendant le stage, on apprend directement du Maître comment le faire, les trucs et astuces et on reçoit les plans détaillés.
Bon ben yapuka !

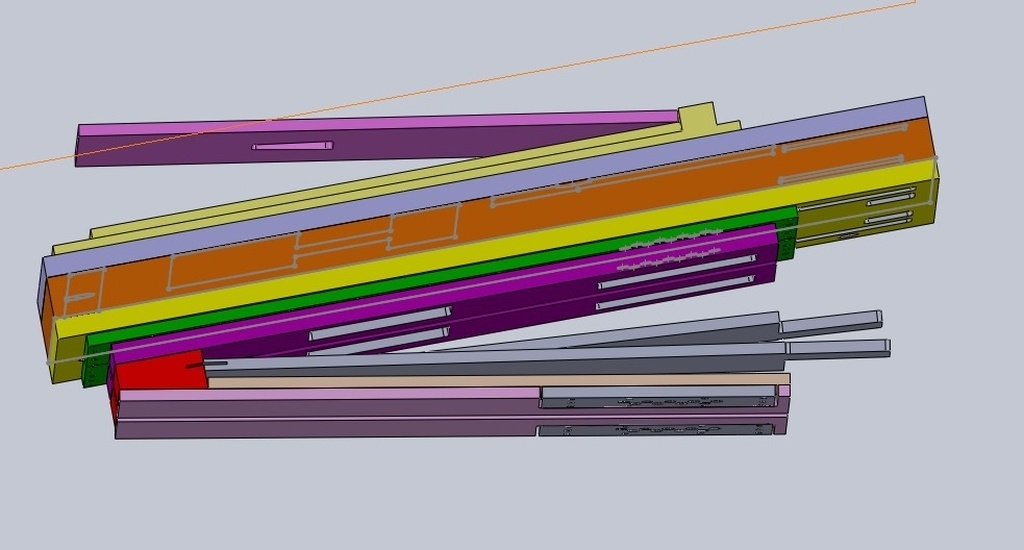

Si tu le souhaite, j'ai repris les plans de Philippe sur SW, pour la partie soufflerie.
