Ce pas à pas présente un projet en cours de réalisation.
Bloc scie circulaire

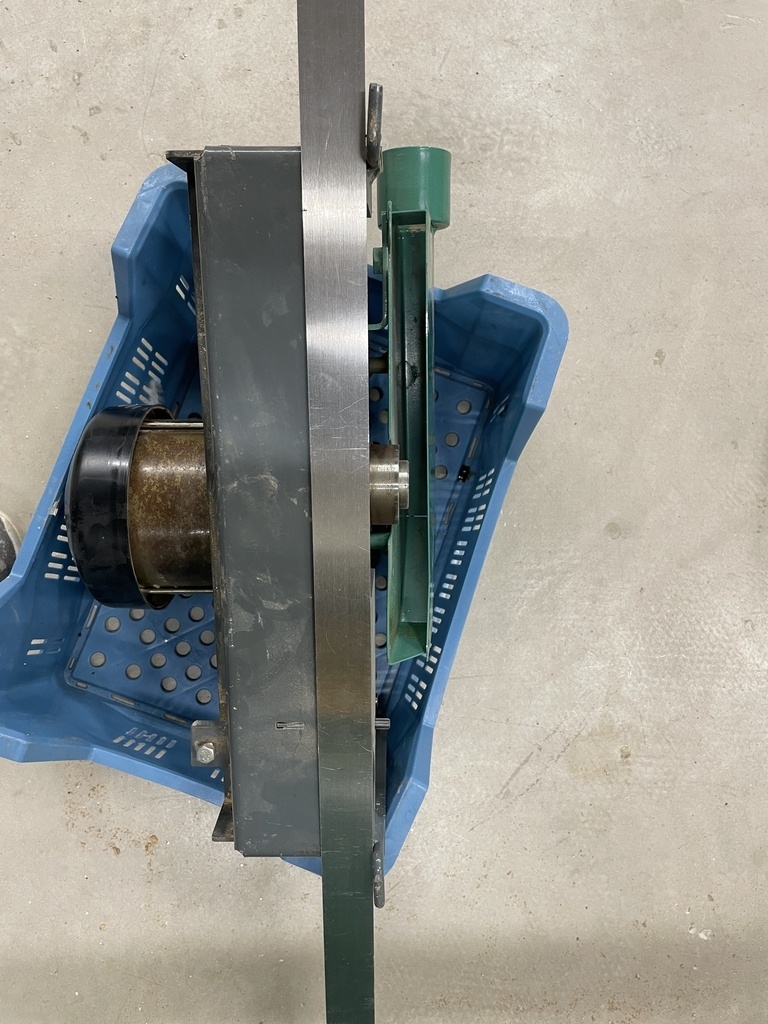

Dépose et analyse du bloc ou module scie
Bonjour ou bonsoir

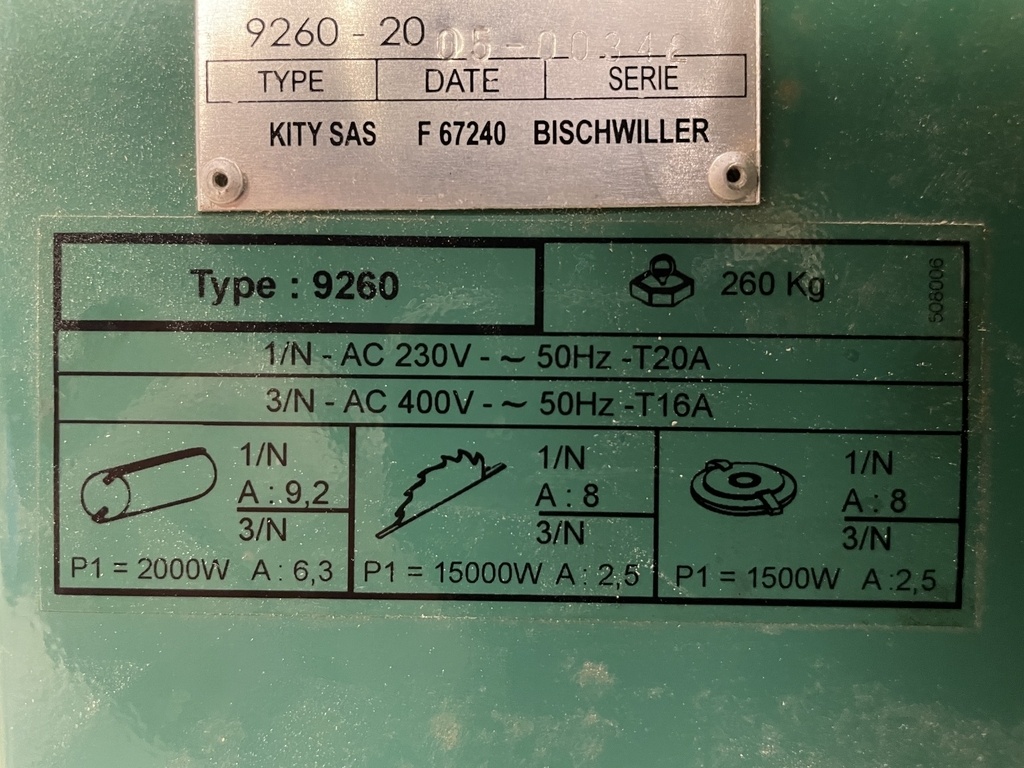

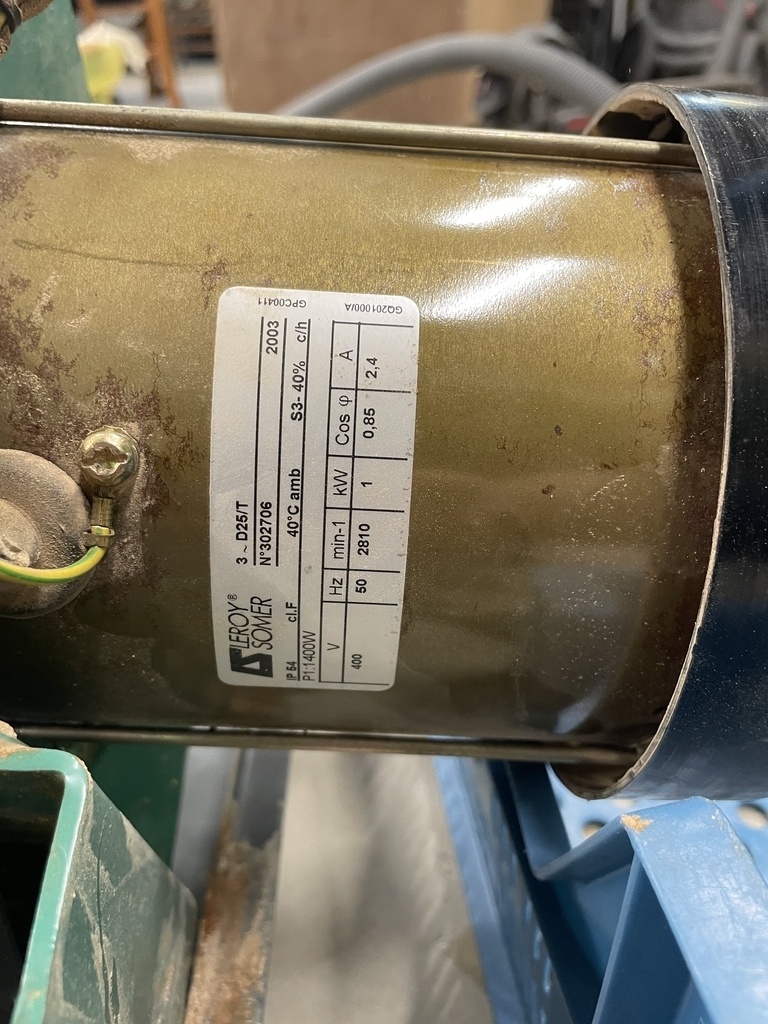

Je commence par une petite erreur ou bizarrerie de l’autocollant signalétique de la puissance moteur de la scie
J’ai entrepris cette modification (amélioration).
j’ai analysé et estimé avoir 4 défauts majeurs sur le module scie
1 difficulté d’achat de lame diamètre 200 dans mon entourage
2 problème de parallélisme lame inclinée ( et touchait la table)
3 la lame en 210 ne s’escamote pas ou ne descend pas sous la table
4 Amélioration ou modification du blocage/réglage d’inclinaison

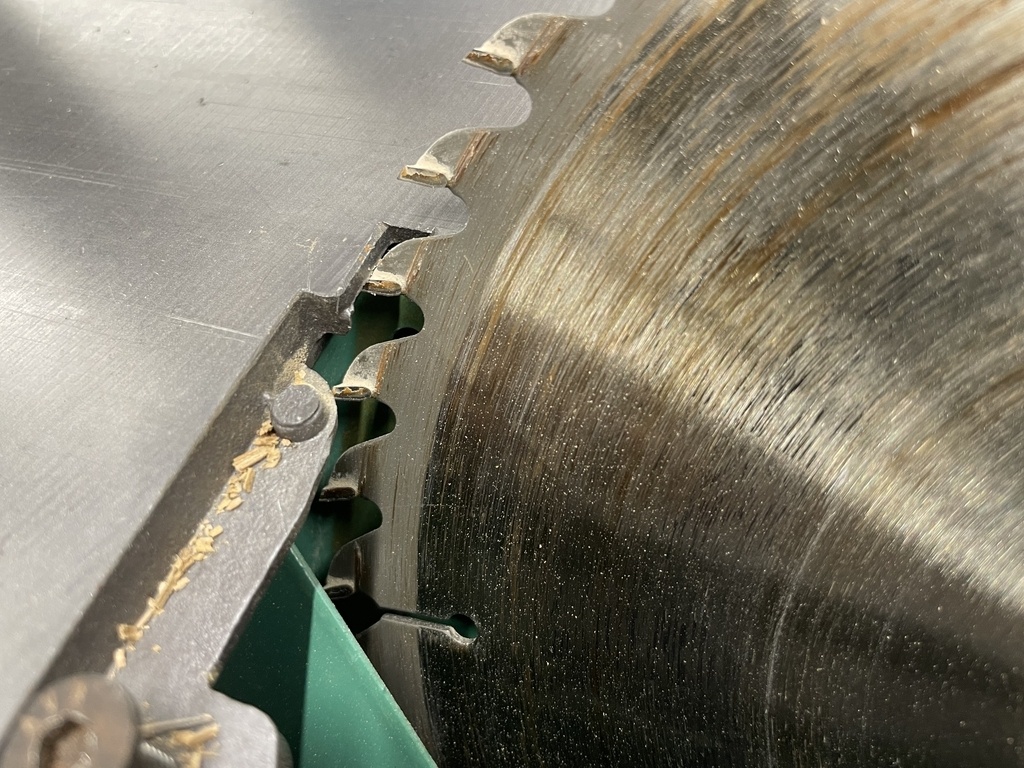

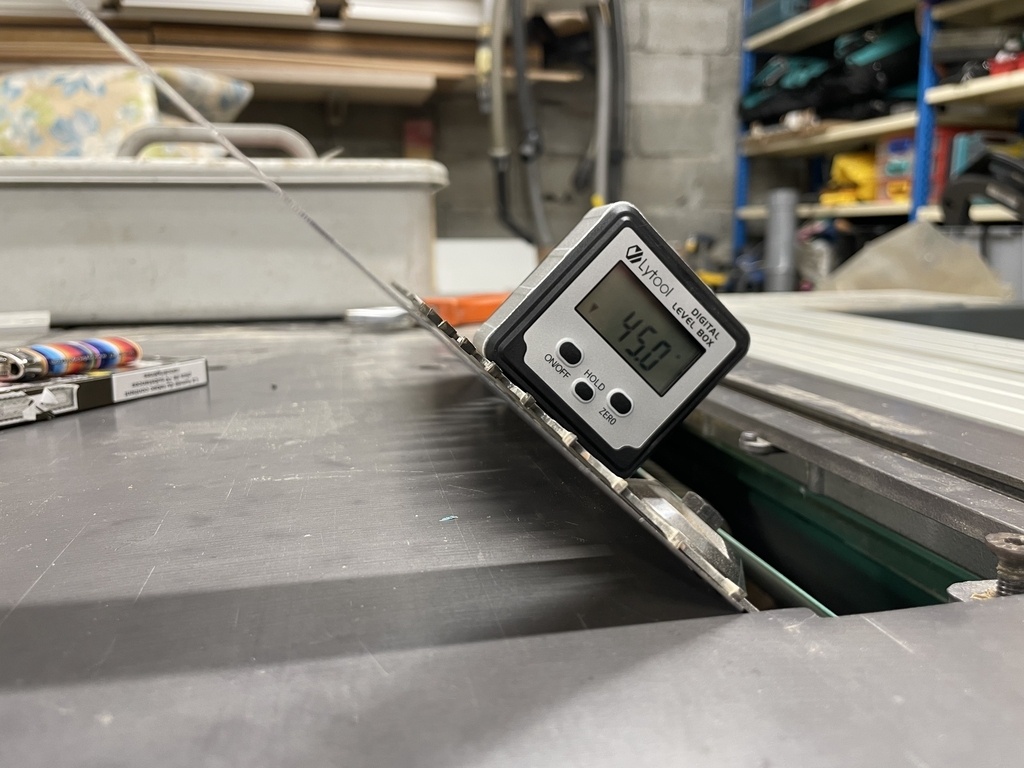

Sur la photo avec la lame inclinée on voit ou devine le réglet coincé entre la lame et la table

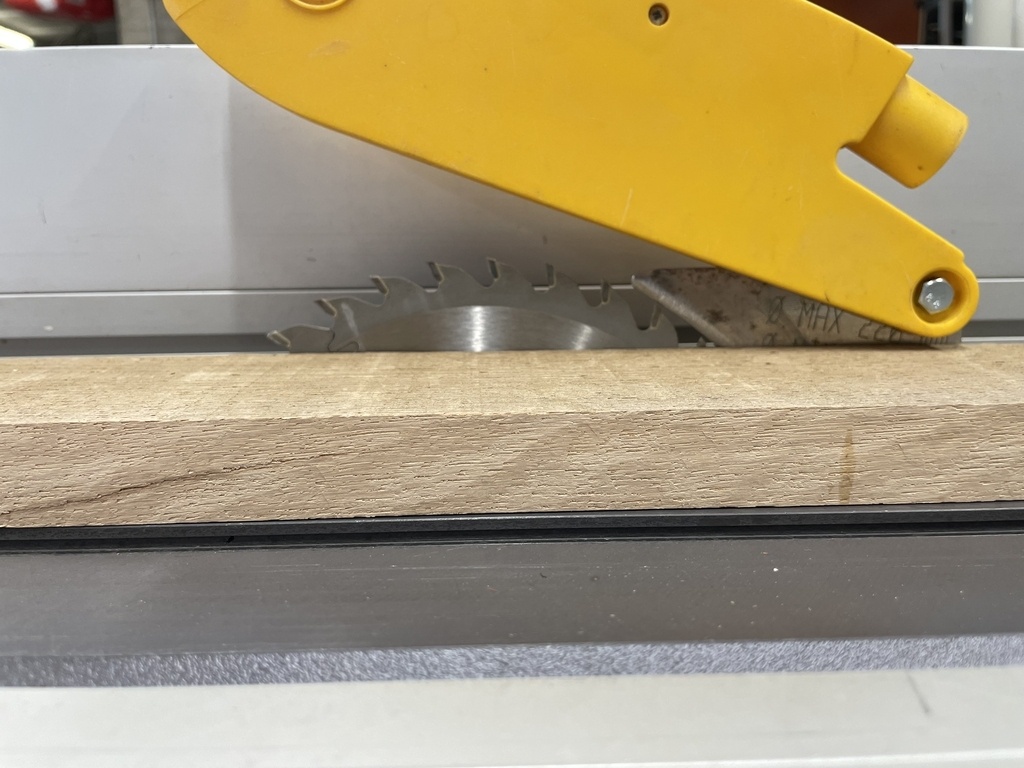

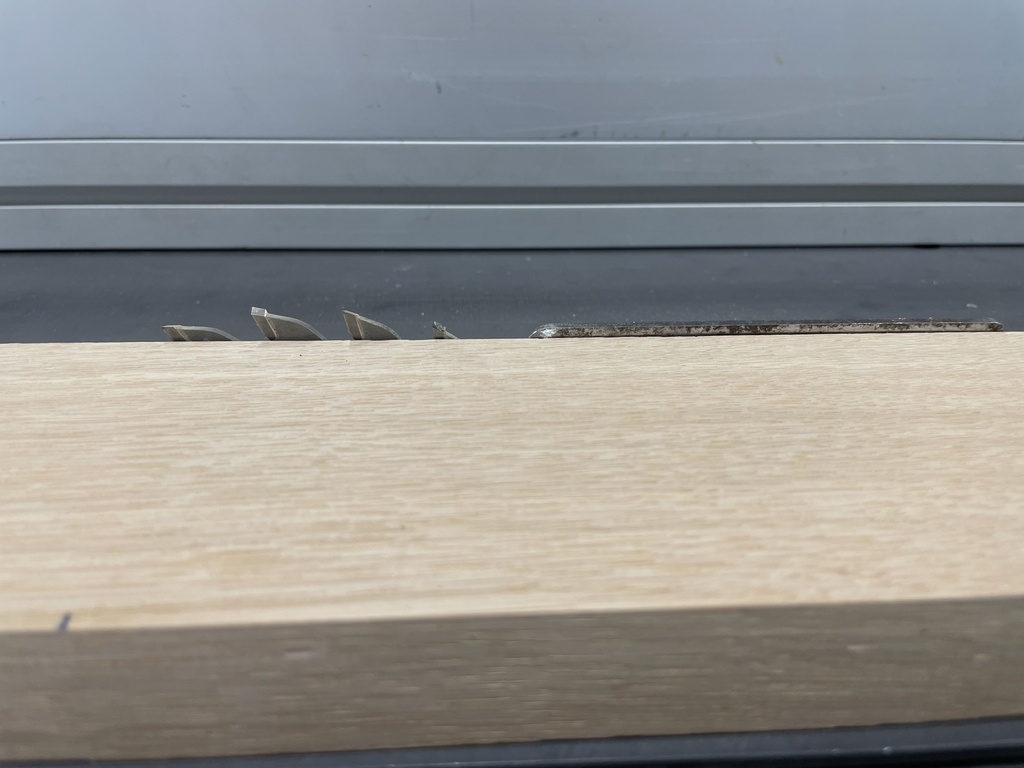

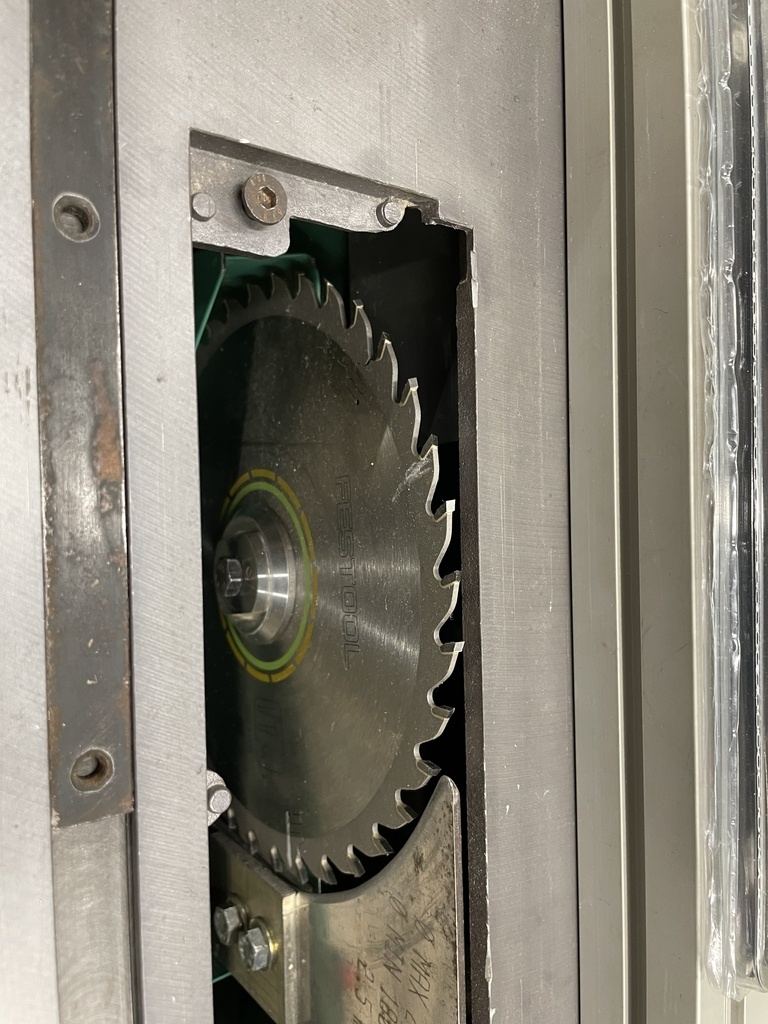

Et sur l’autre 3 mm de dépassement de la lame

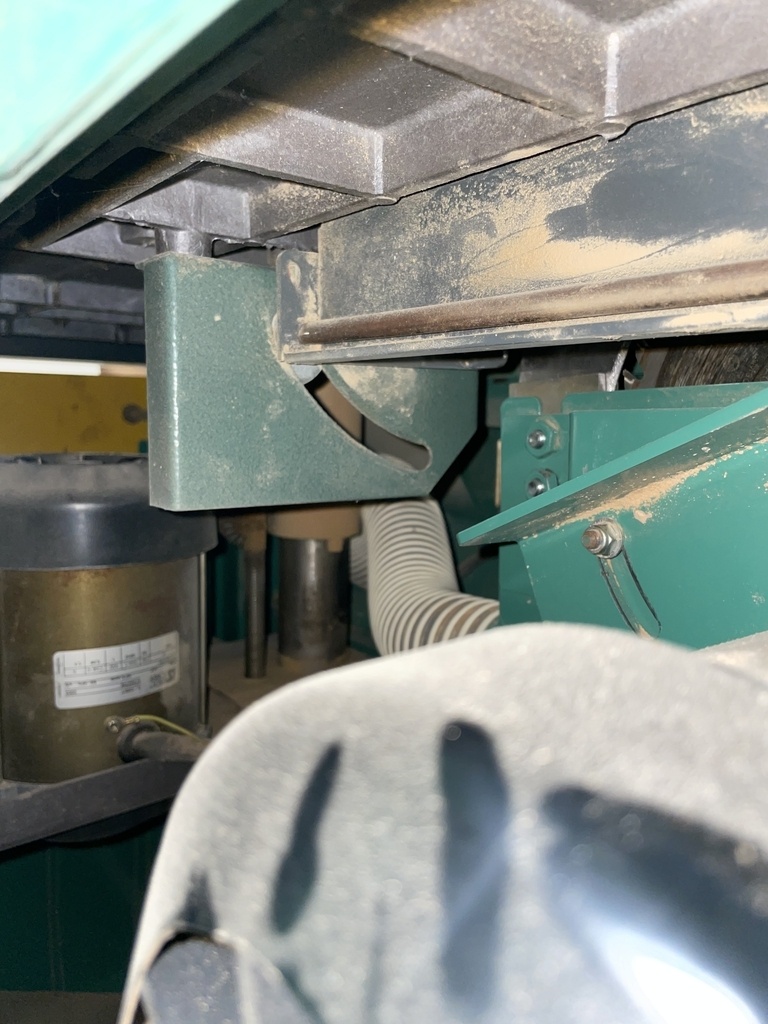

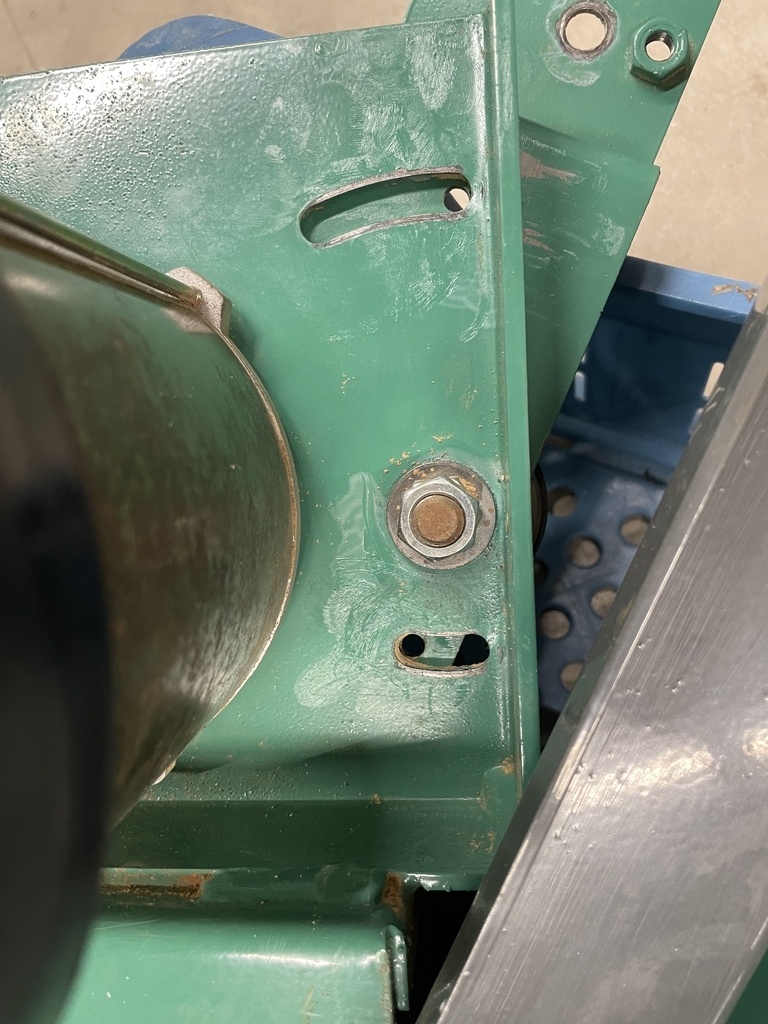

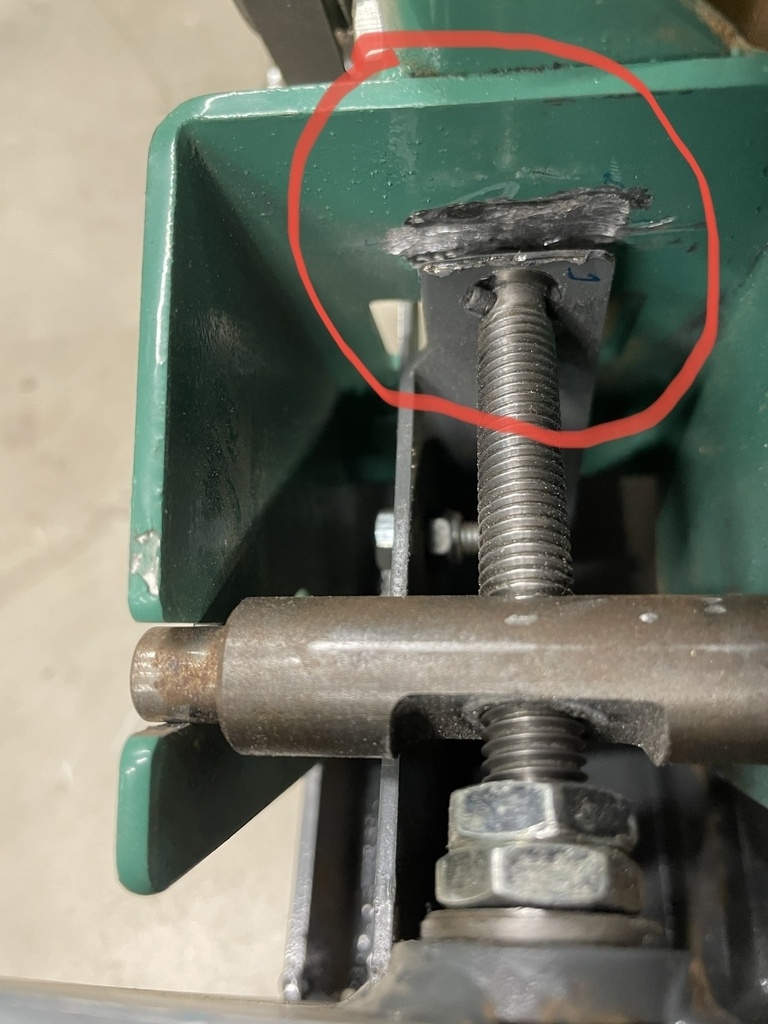

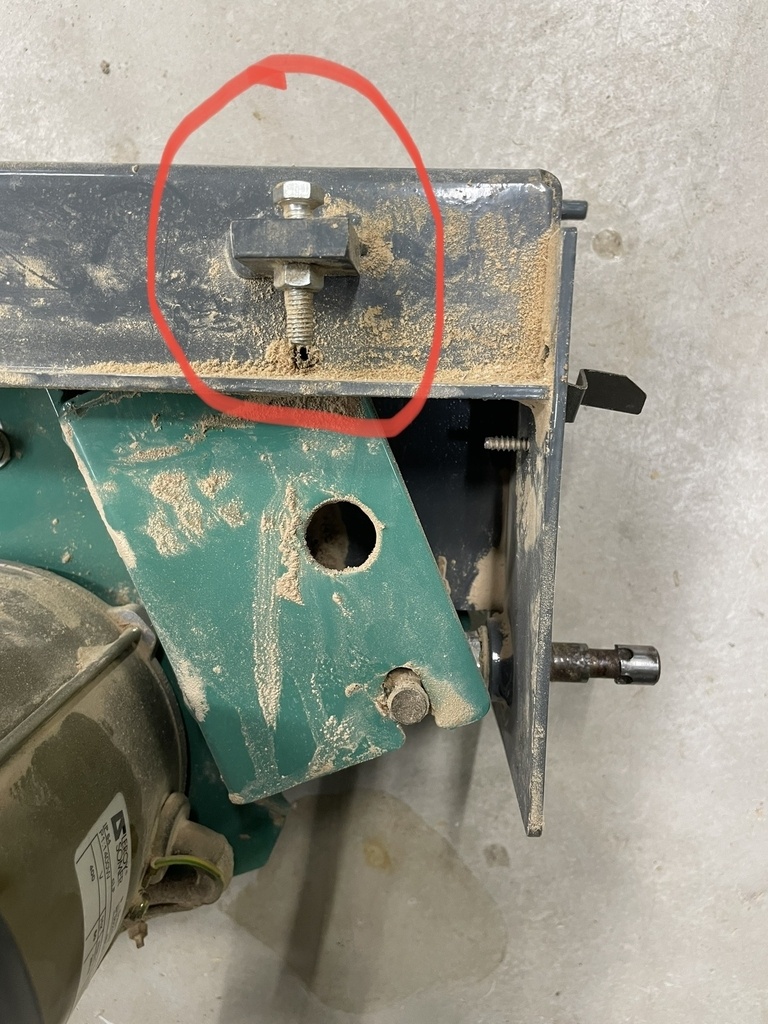

En photos les 3 endroits où j’ai meulé pour gagner 4 mm de descente supplémentaire

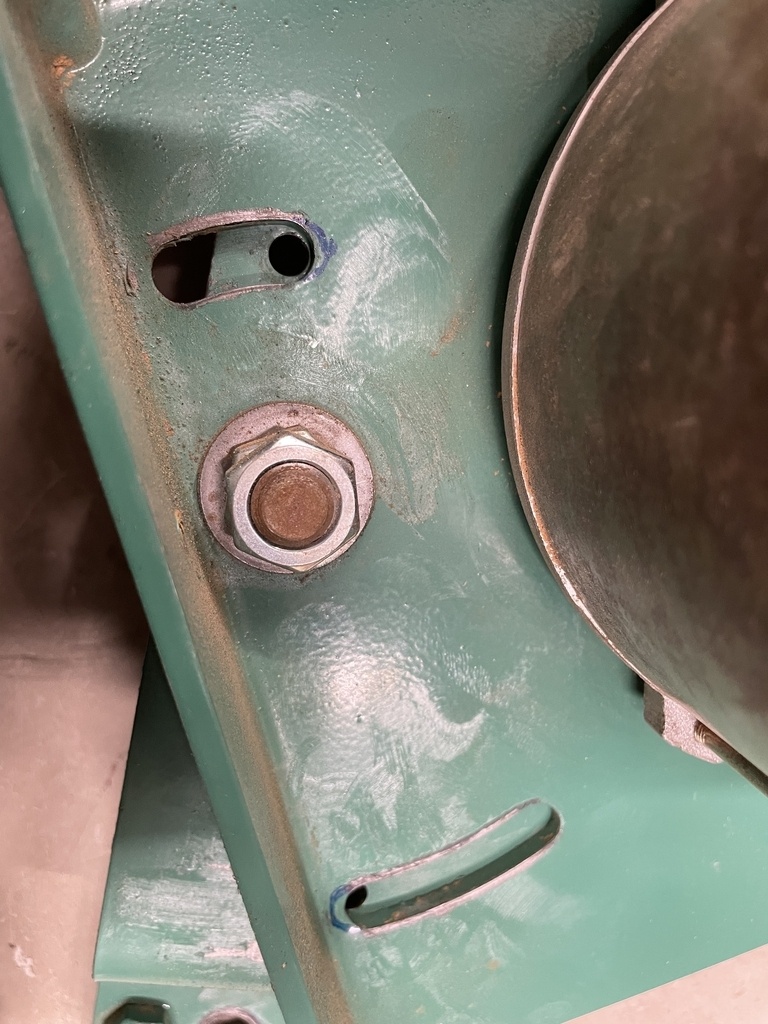

C’est pas fini il y a aussi les trous oblong qu’il faut agrandir

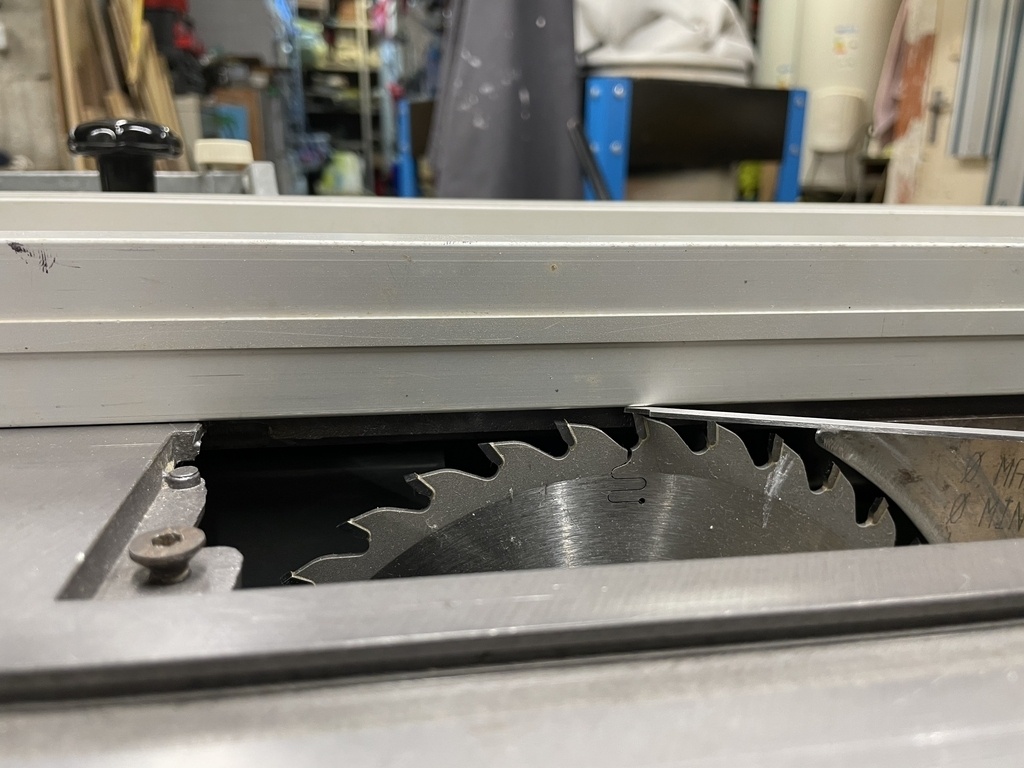

Après x heures de montage démontage meulage , ajustage la lame descend d’un peu plus d’un millimètre sous la table
Le problème de parallélisme lame incliné a été vite trouvé et redressé

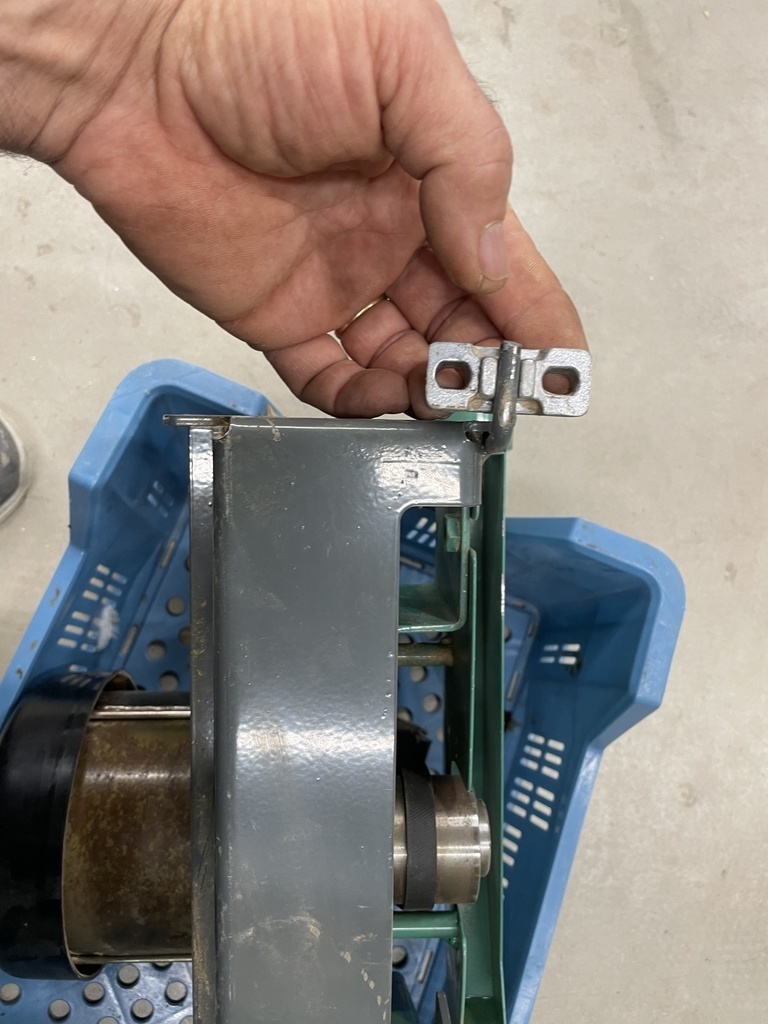

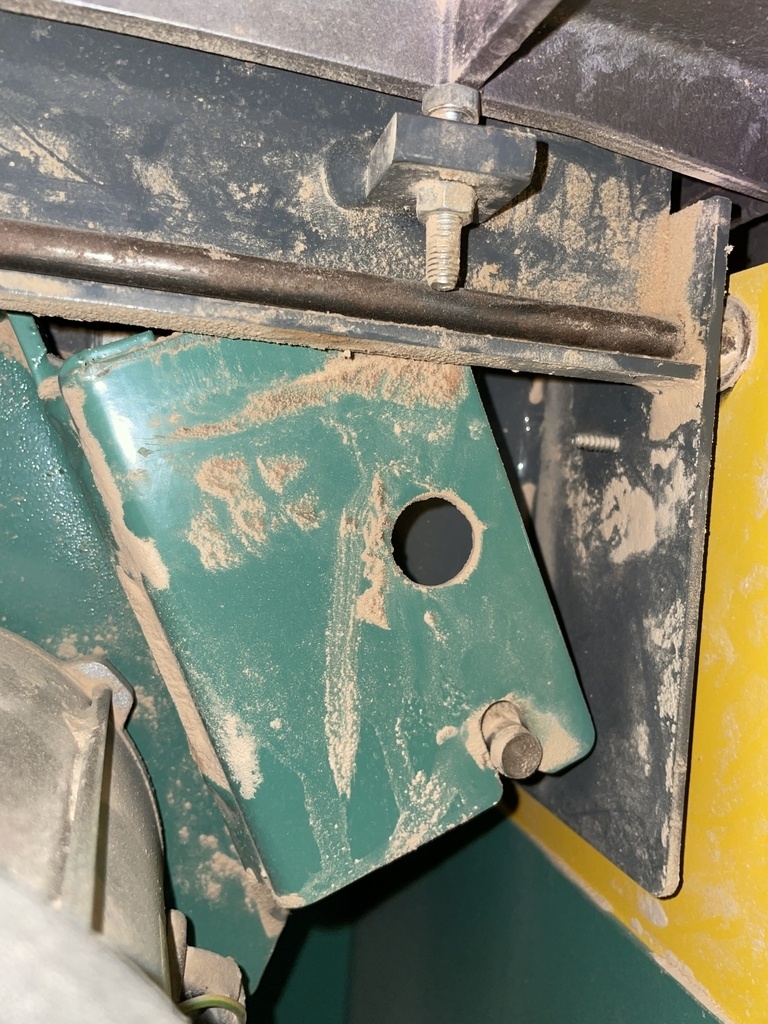

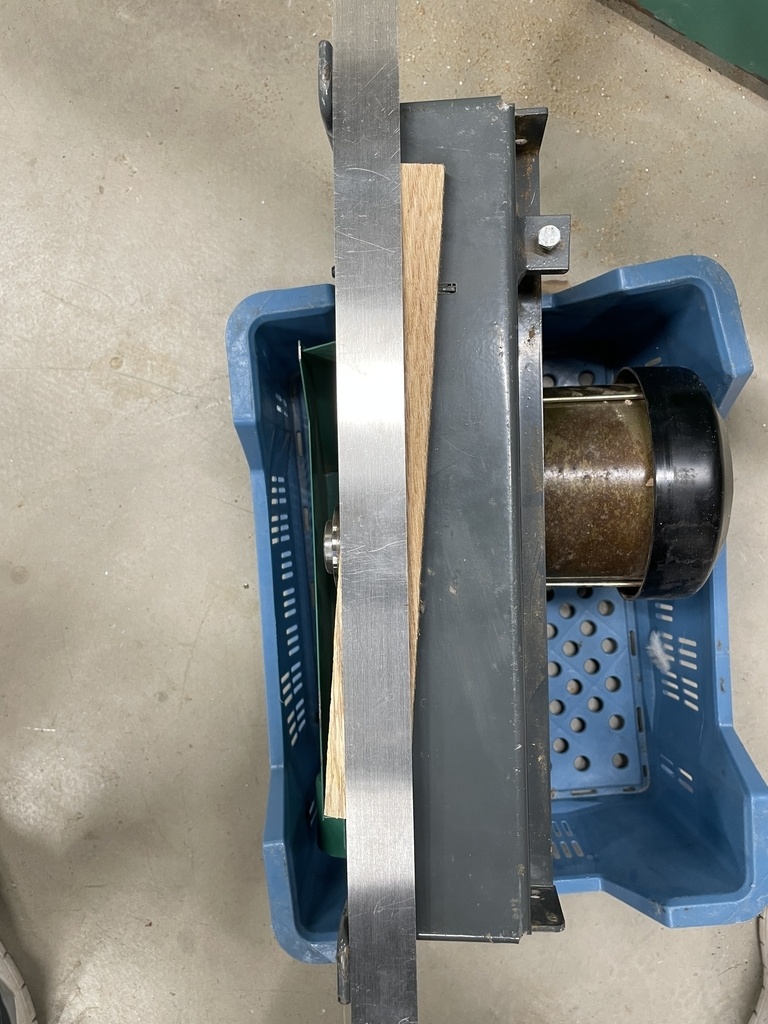

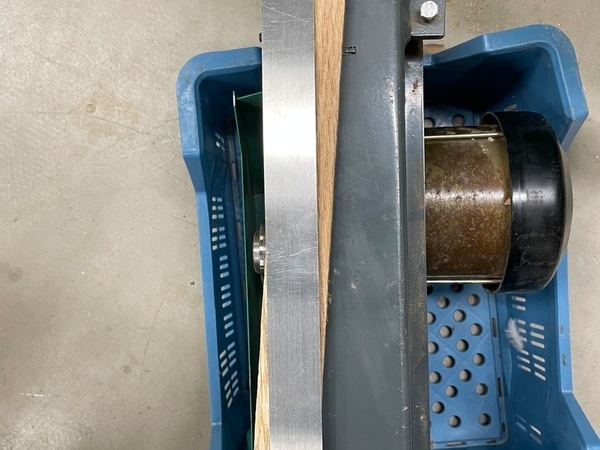

Pour remonter régler tout l’ensemble c’est long fastidieux peu d’espace pour les mains, le réglage du parallélisme de la lame par rapport à la rainure de la table se fait qu’avec les trous oblong des taquets ou demi-bride

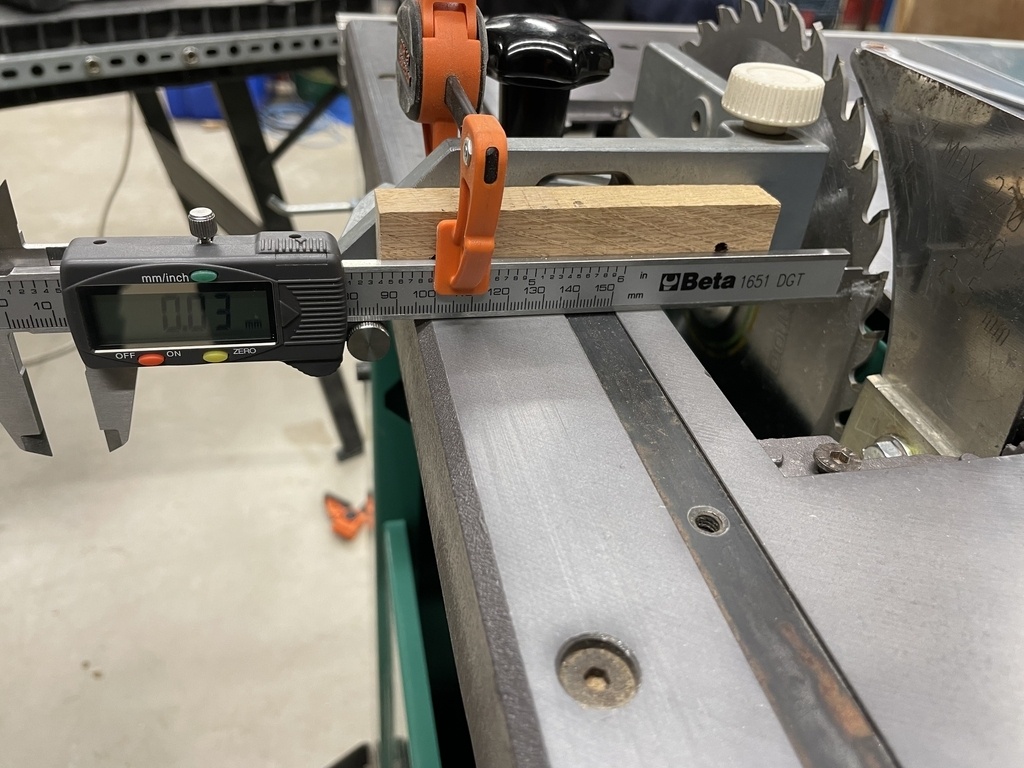

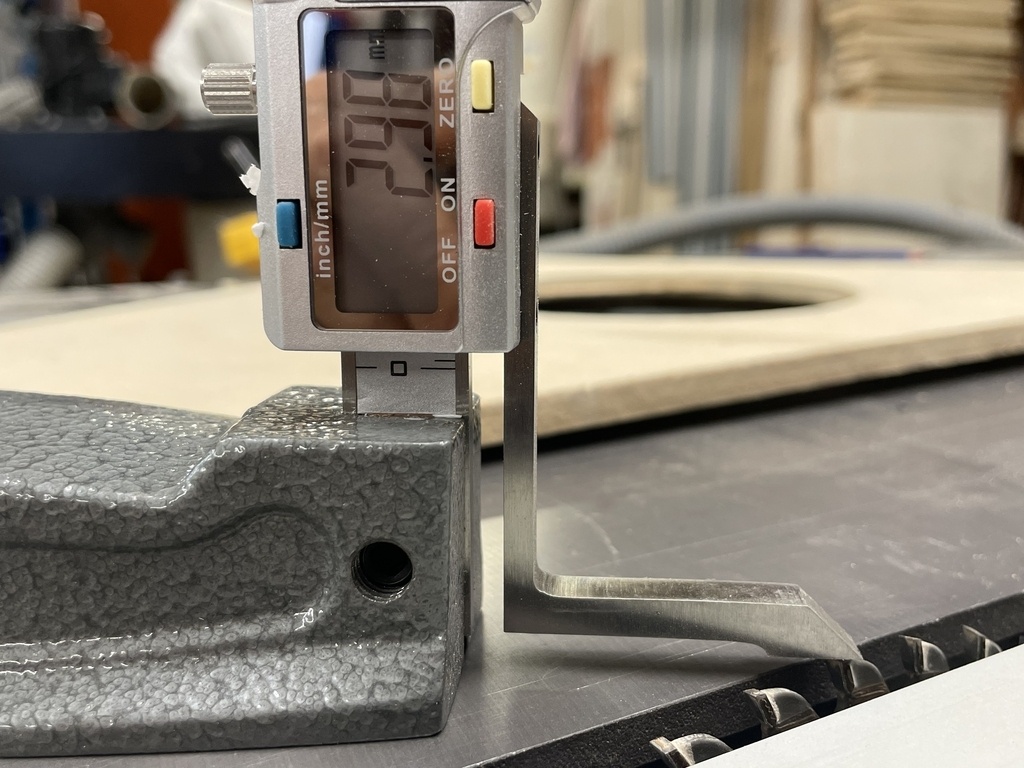

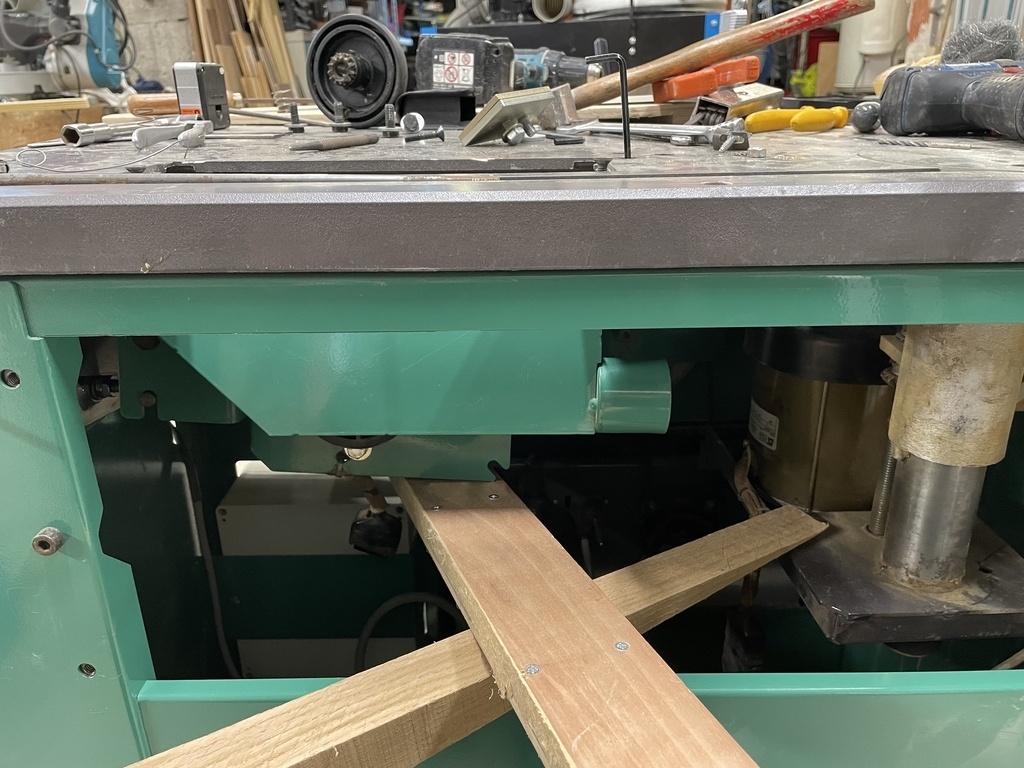

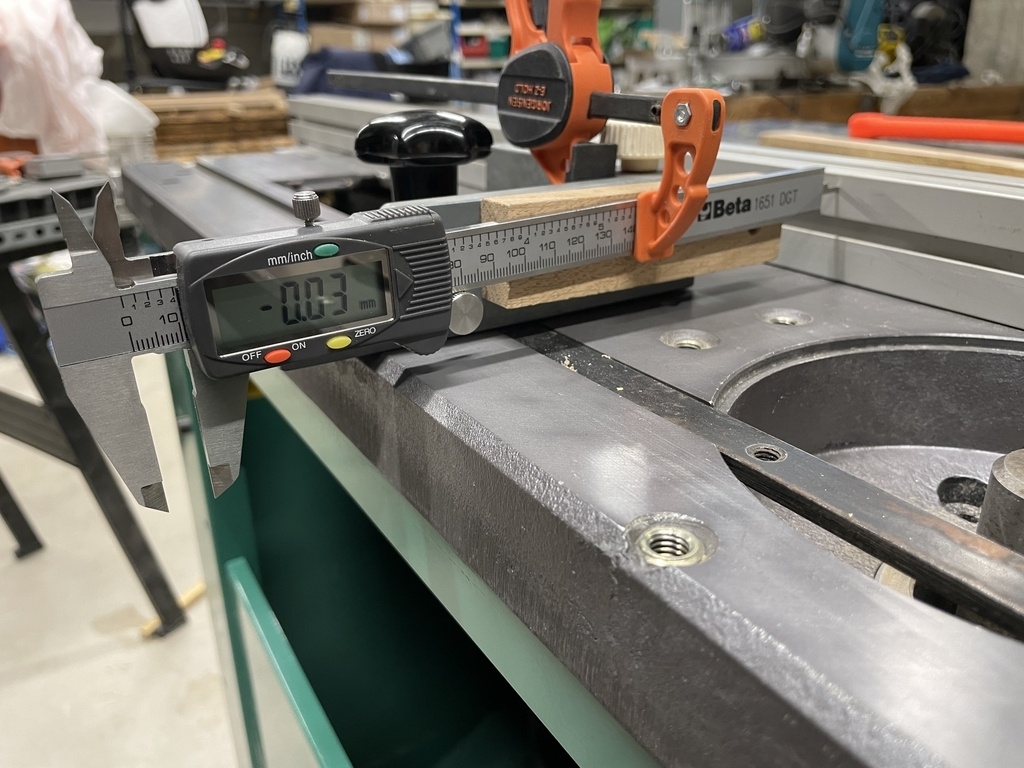

Vous remarquerez le système de contrôle du parallélisme homologué Ariane terre à terre

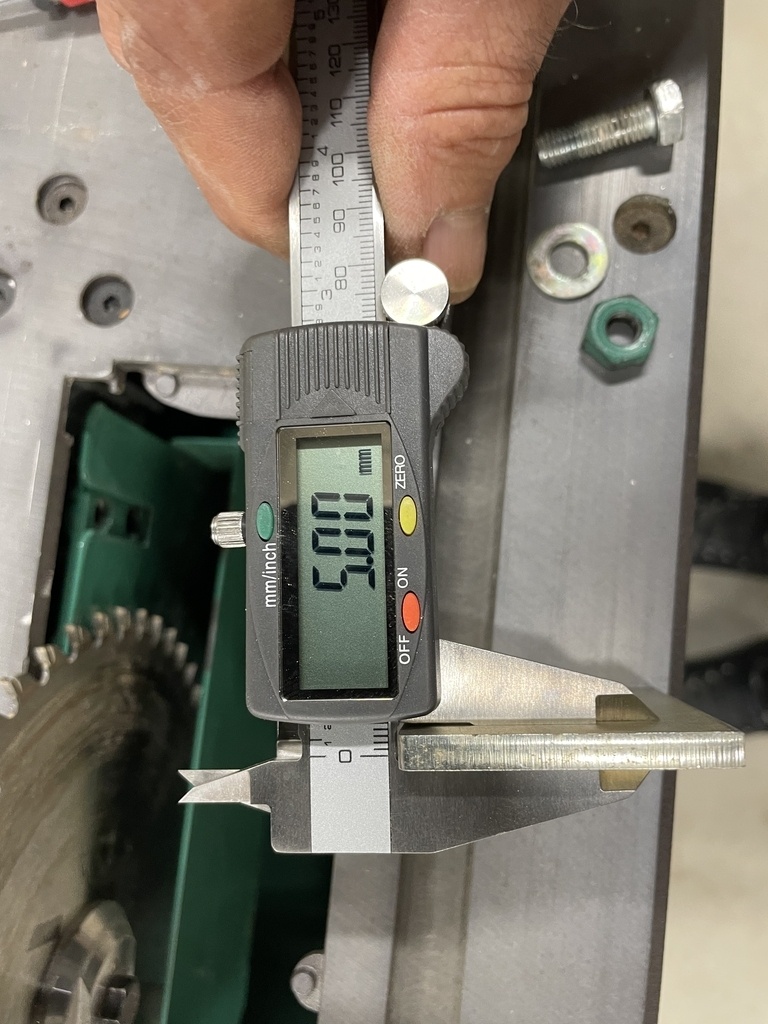

Réglage du guide parallèle, même technique
Je passe vite fait sur la modification du couteau diviseur rectifié à la meuleuse et touret

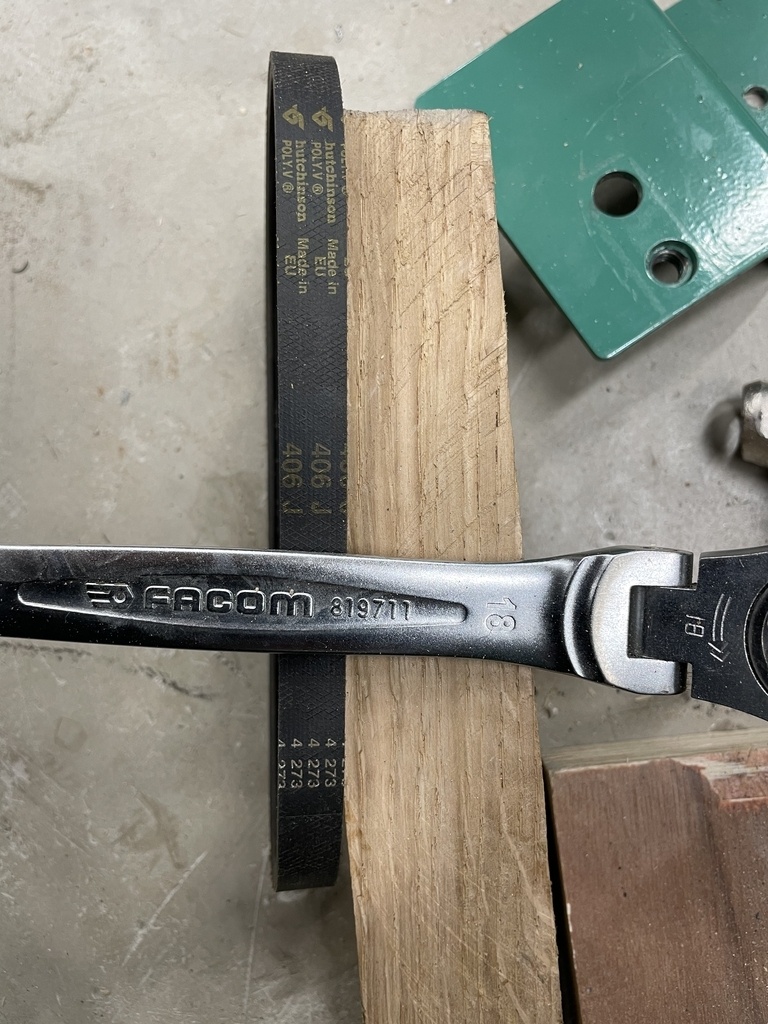

La photo de la courroie de cette scie

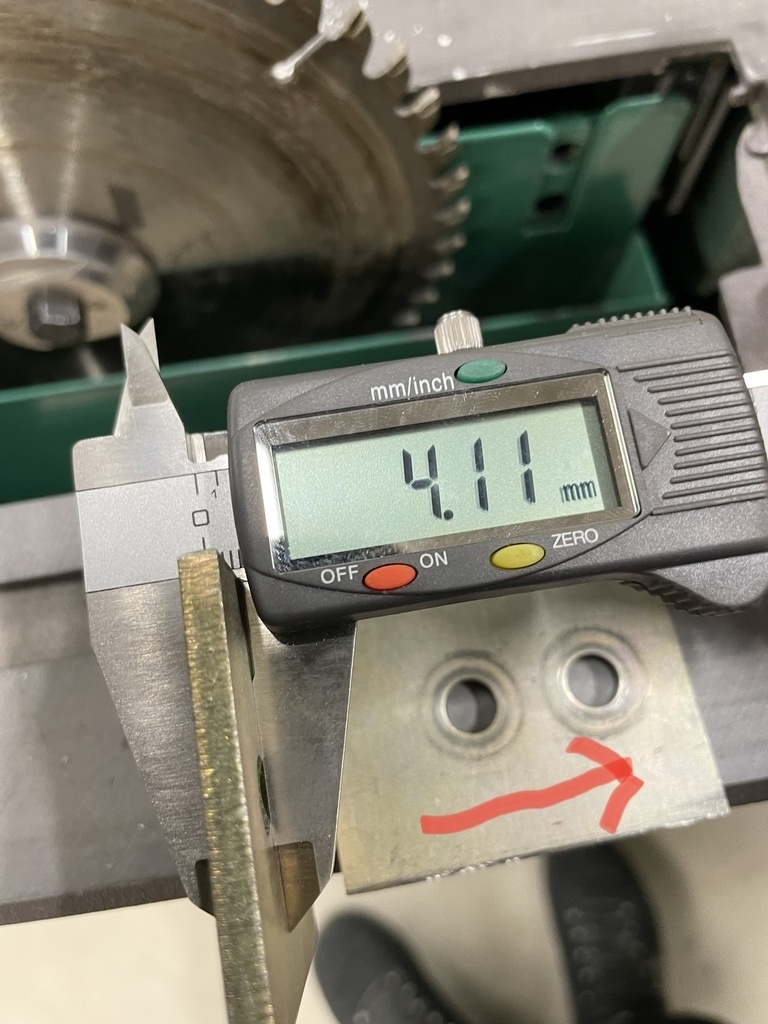

Les cales du couteaux diviseur 4 et 5 mm d’épaisseur
Elle ont un sens la flèche vers le haut les trous ne sont pas centrées sur la hauteur

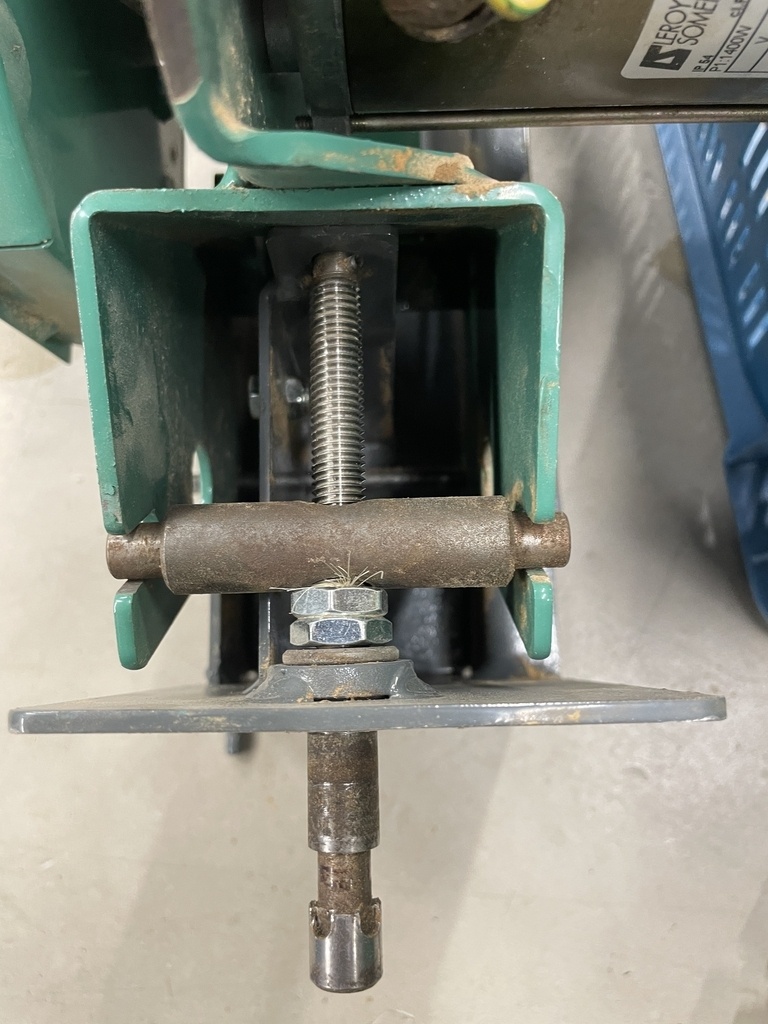

Modification et bien non juste réparation/ réglage de l’inclinaison
Je voulais modifier le mécanisme de blocage et réglage de l’inclinaison
L’idée était simple une tige filetée et des écrous exotiques
Côté droit pas possible le bloc incliné à 45 degrés trop proche du châssis et de transformer un mouvement circulaire en linéaire c’était pas possible
Côté gauche c’est limite, et trop compliqué de faire sortir une manivelle avec un mouvement d’inclinaison ,pour une précision sur la quelle je doutais de ma capacité et compétence à usiner le métal
Motorisé serait peut-être plus facile
Dans le principe d’un moteur de portail avec vis sans fin ( en miniature bien sur)
Donc j’ai gardé le système d’origine

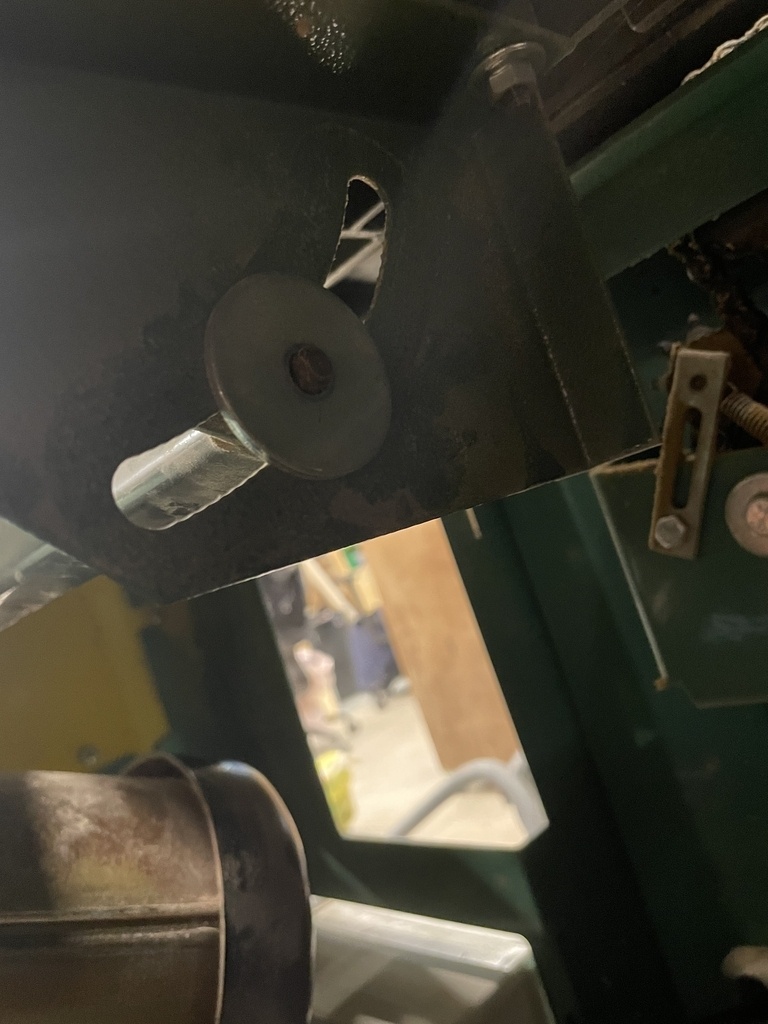

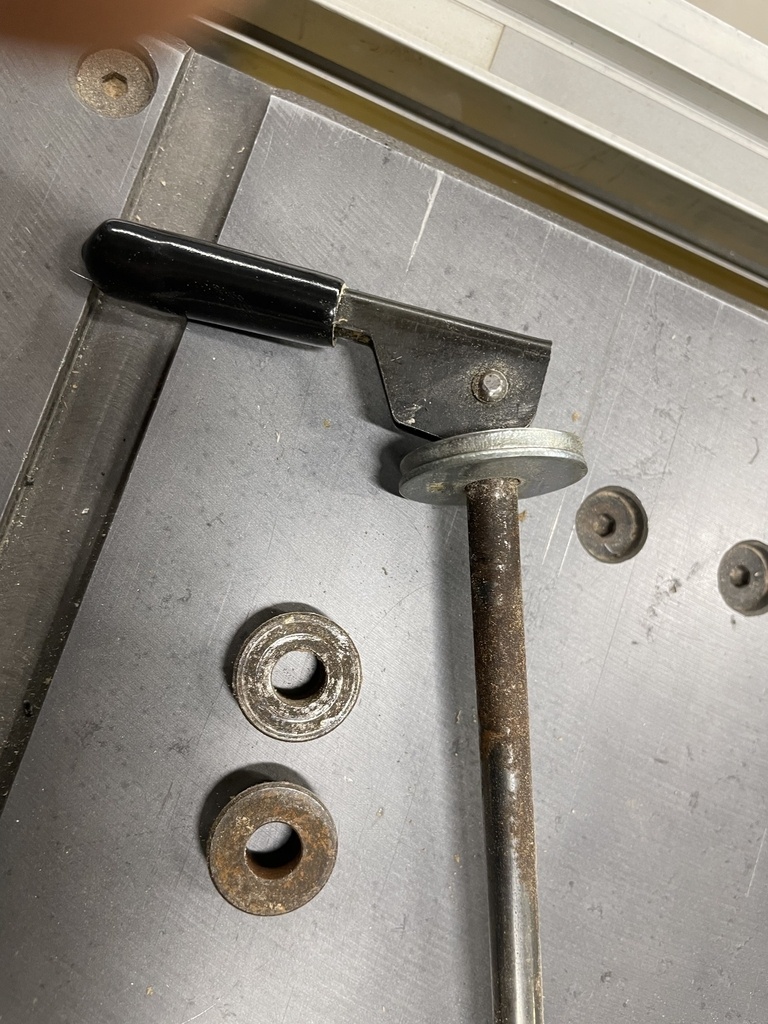

Certaines photos on été prise avant nettoyage, mais on peu voir la grosse rondelle que j’ai ajouté pour augmenter la surface de friction à l’arrière et 2 rondelles au niveau de la poignée de blocage

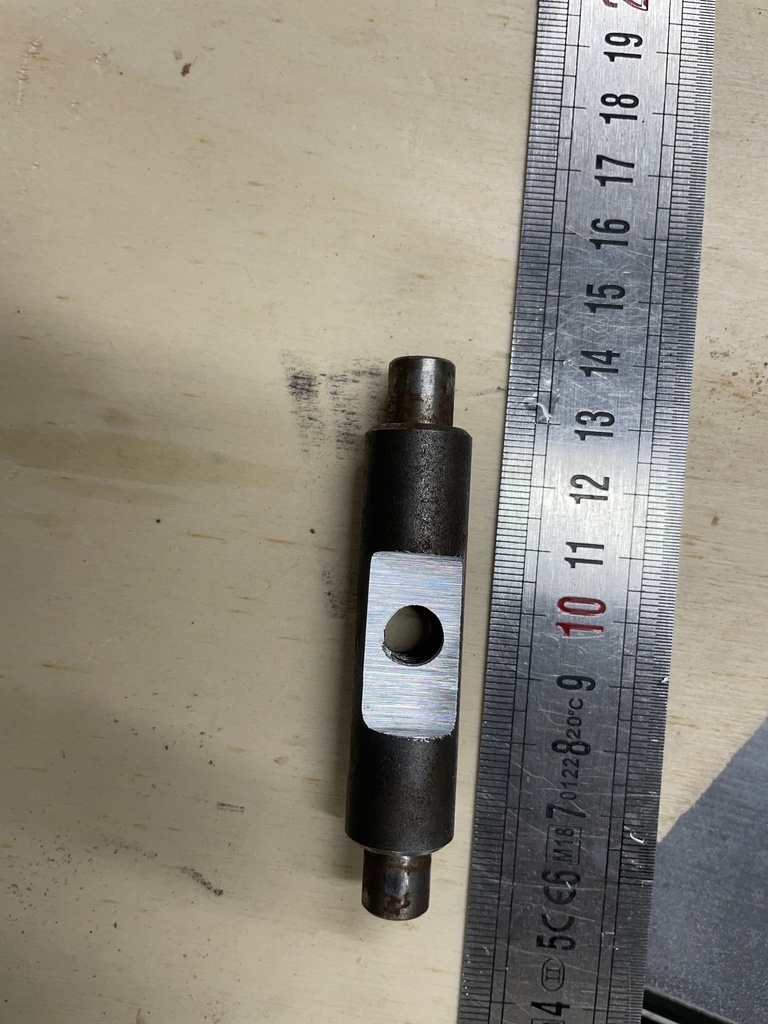

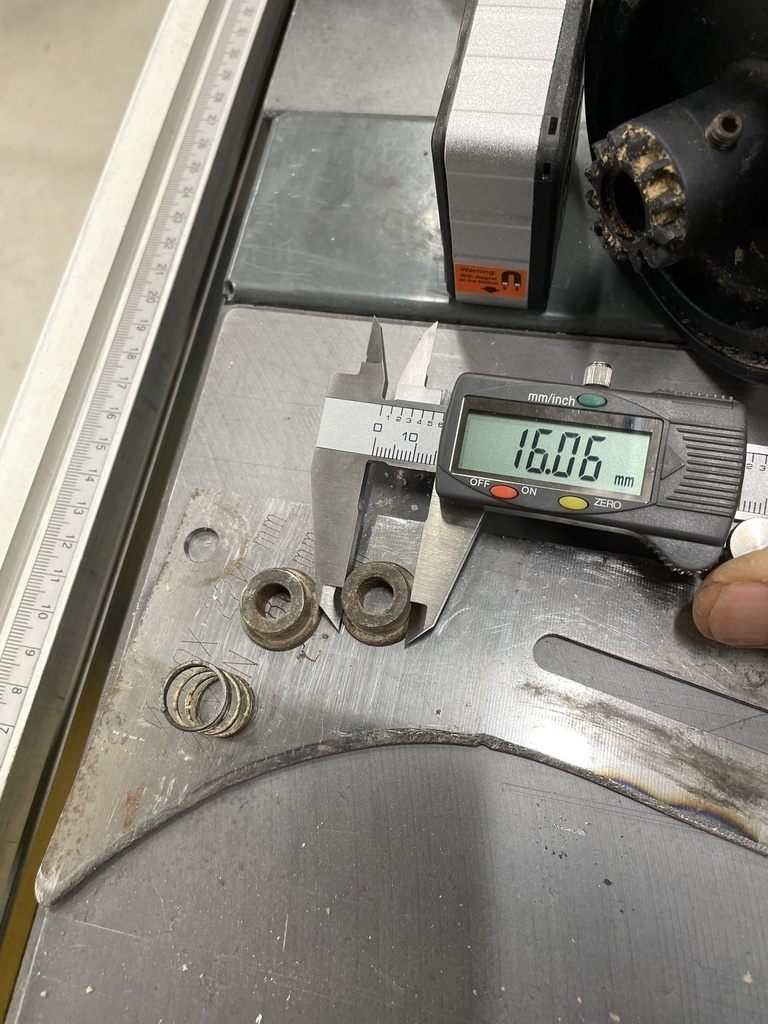

Sur une discussion , Bingo me confirmait que 2 ressorts complétait les 2 entretoises ,absente ou pas visible sur les différents éclatés sauf sur 1 éclaté que j’ai oublié de sauvegarder ses fameux ressorts sont identiques au ressort de manivelle

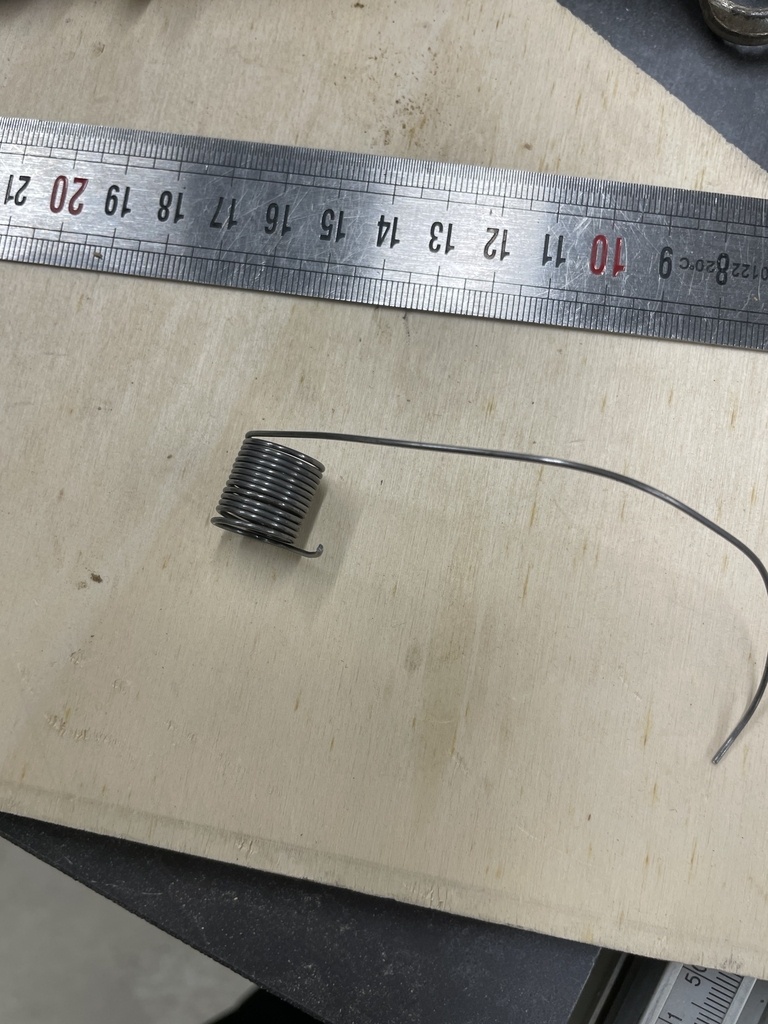

J’en est bricolé (en attendant de passer une commande) avec une corde à piano de 10/10e , ça a amélioré le mouvement et donne une petite friction au déverrouillage et ne part plus en son point d’équilibre

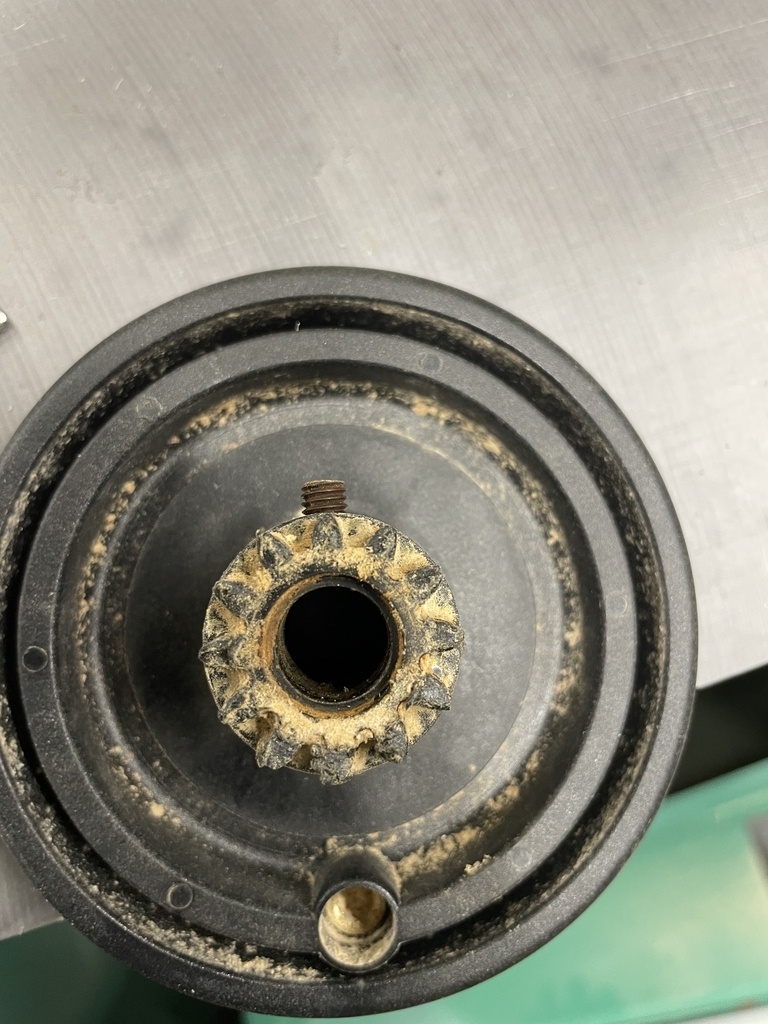

Pour monter et descendre la lame de scie j’ai pris l’habitude ou plutôt le réflexe de tirer sur la poignée de la manivelle en tournant
Et pour régler l’inclinaison de prendre la poignée à plaine main et de pousser
Un défaut est apparu avec les lames en 210 avec l’inclinaison à 45 degrés on ne peut pas monter à fond la lame ça touche la table
Pas grave en soit les 5 mm que j’ai gagné en hauteur de coupe à 90 je les perd lame incliné

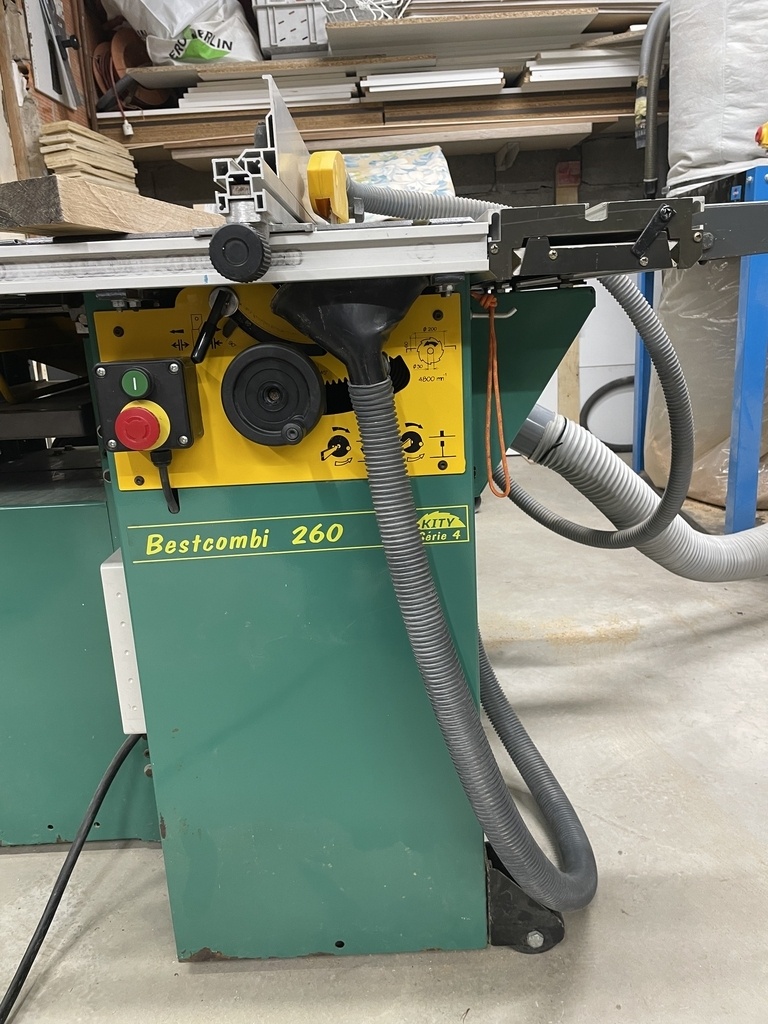

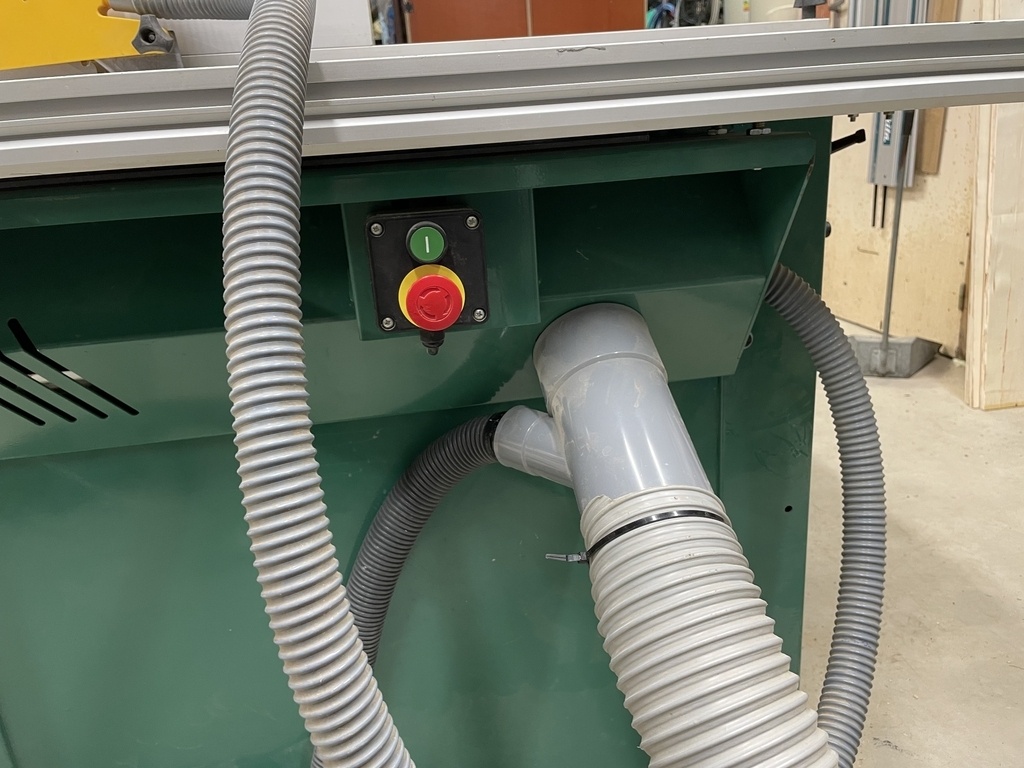

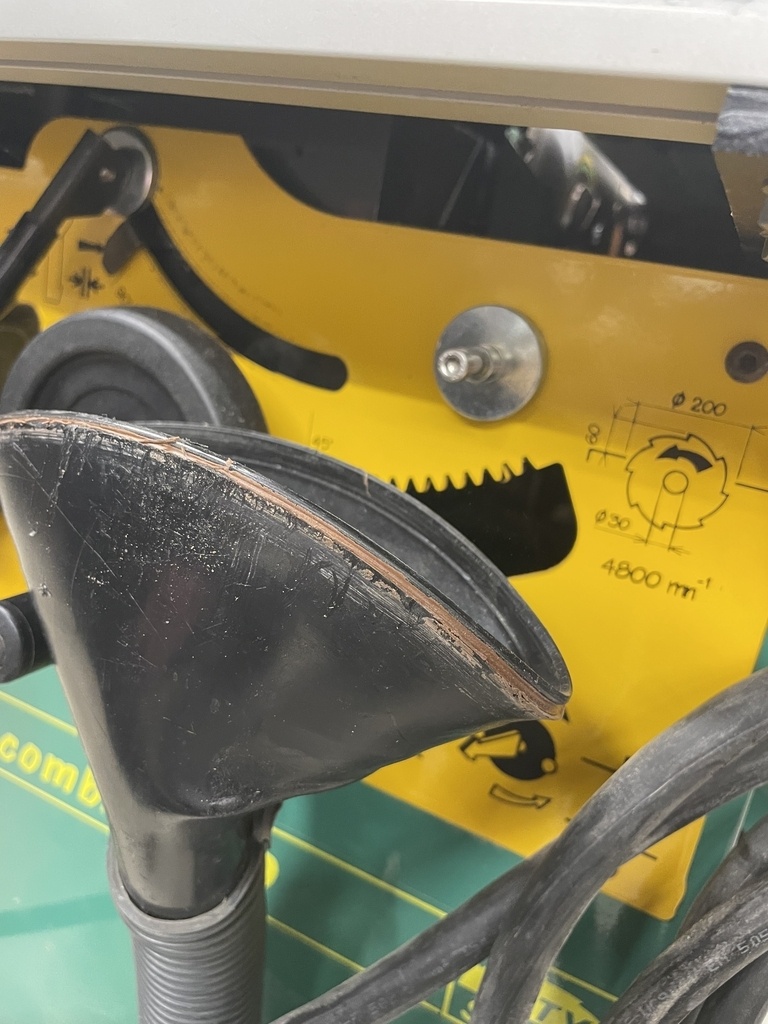

Pour finir une petite amélioration de l’aspiration qui n’est pas encore terminée avec une grande marge d’amélioration du prototype
La lame en 210 a accentué le rejet de sciure à l’avant
La modification du couteau diviseur pour qu’il soit complètement escamoté ne permet pas d’avoir un réglage correct de la hauteur de la lame de scie si on utilise le capot aspirant d’origine
Je vais sûrement bricoler un système que j’ai vu sur le pas à pas qu’a fait Bingo sur les bestcombi
Si vous m’avez lu jusque-là toute mes excuses je ne suis ni écrivain ni bon photographe
Marco
Ce pas à pas présente un projet en cours de réalisation.
Licence
Discussions
Hello Marco2b , une petite remarque sur l'inclinaison de la lame à 45°.
Que cela soit une lame de 200 ou de 210 le problème est multiple et est similaire. Tu vas avoir deux éléments en plus qui ne permettent pas une hauteur maximale à 45° : les cales pour le couteau diviseur ainsi que la flasque de la scie qui va maintenir la lame (ils vont buter contre la table ou la "plaque lumière"/clearance plate).

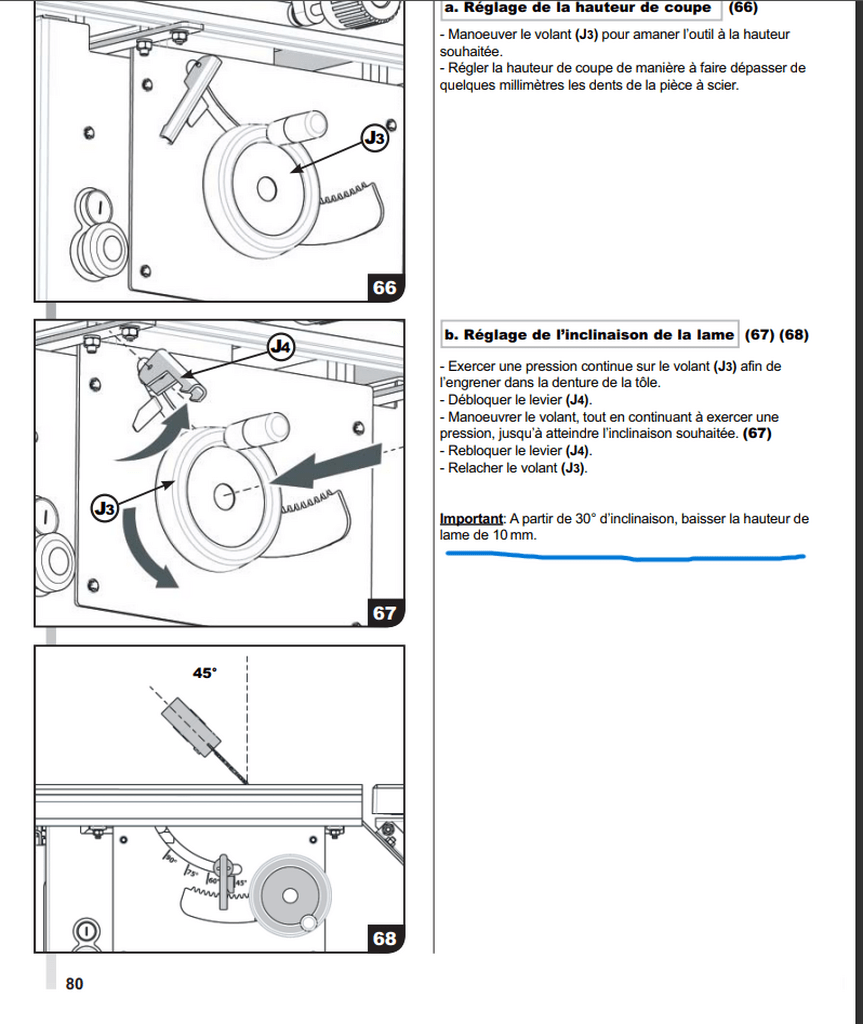

Sur la notice ils mentionnent de baisser la hauteur de la lame de 10 mm pour du 45° pour éviter ce phénomène.
La lame de 210 qui touche la table, j'avais remarqué ça aussi, cela fonctionne vraiment bien pour du 90° en revanche !
PS : merci pour ton pas à pas
Merci , quel sagouin que je suis même pas je l’ai lu ce passage.
D’ailleurs je pense que j’ai plié l’axe de pivotement en étant monté au max a 90°), les cales du couteau diviseur a l’envers ( le côté le plus long vers le haut)et d’incliner après
Malgré les quelques heures à ajuster et comprendre ou je pouvais gagner quelques mm je suis assez content d’être passé en 210 de diamètre , du coup j’ai pu acheter 3 lames supplémentaires et surtout les choisir visuellement
Le délignage a 45° degrés en 2 ans que j’ai cette machine ça m’a servi q’une fois pour un french cleat et ça avait été un fiasco , j’ai arrangé ça à la toupie avec une fraise bout d’arbre à 45°
Pour le pas à pas j’ai fait ce que j’ai pu ,ça fait une bonne vingtaine d’années que je ne participe plus ou ne poste plus sur des forums et je me suis retrouvé un peu perdu
Pour ma part je vais rester en 200mm, il y a (beaucoup) moins de lames en 2.8 ou 3.2, mais j'ai trouvé mon bonheur chez CMT et Bayerwald (une pour le délignage et une pour un multi-usage)!
J'ai justement acheté ici-même un porte-outil à plaquette pour le 45° car je n'étais pas satisfait du 45° de la scie (suffisant pour du grossier mais pas pour du travail fin)
