Francisco

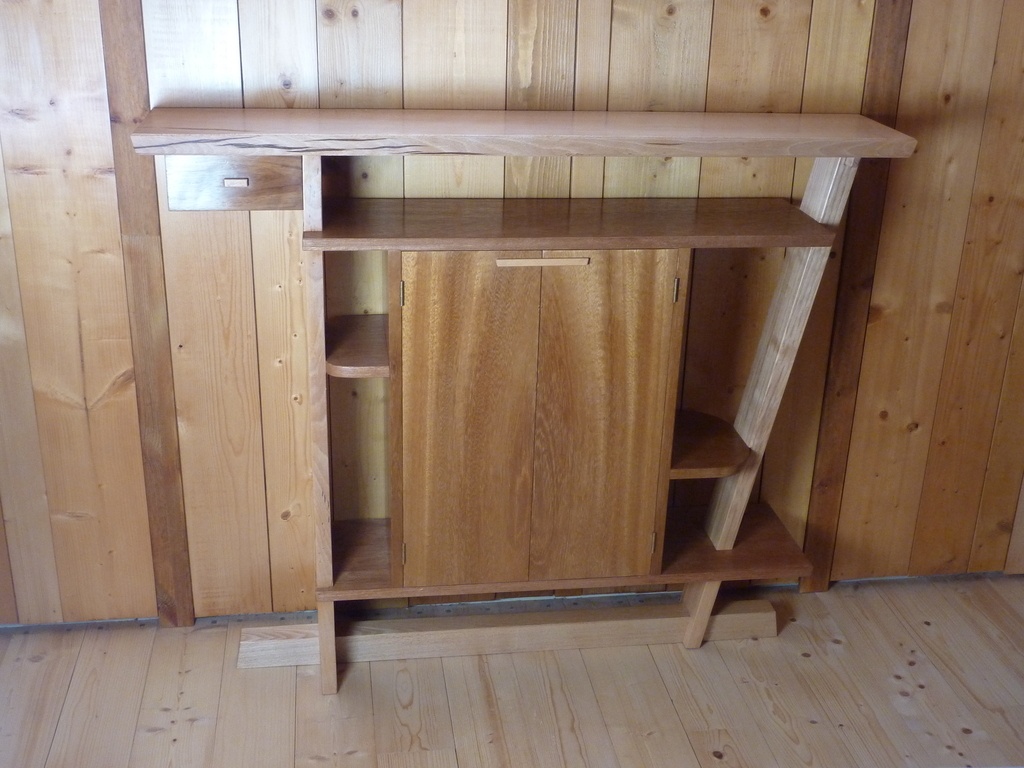

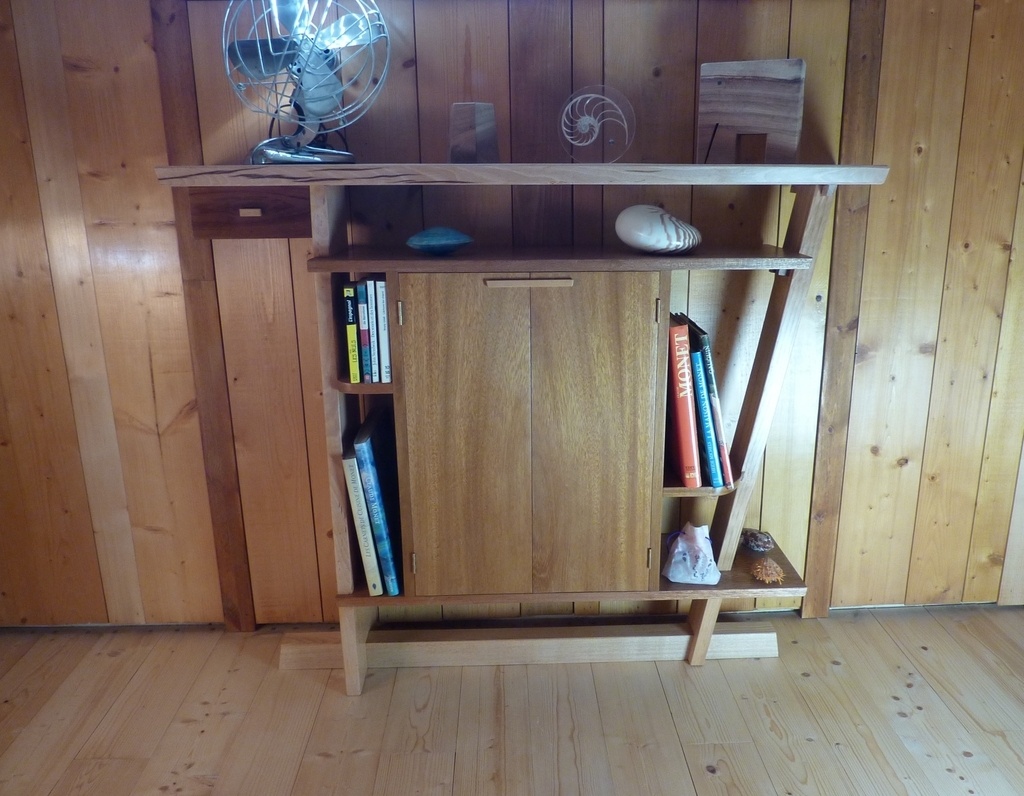

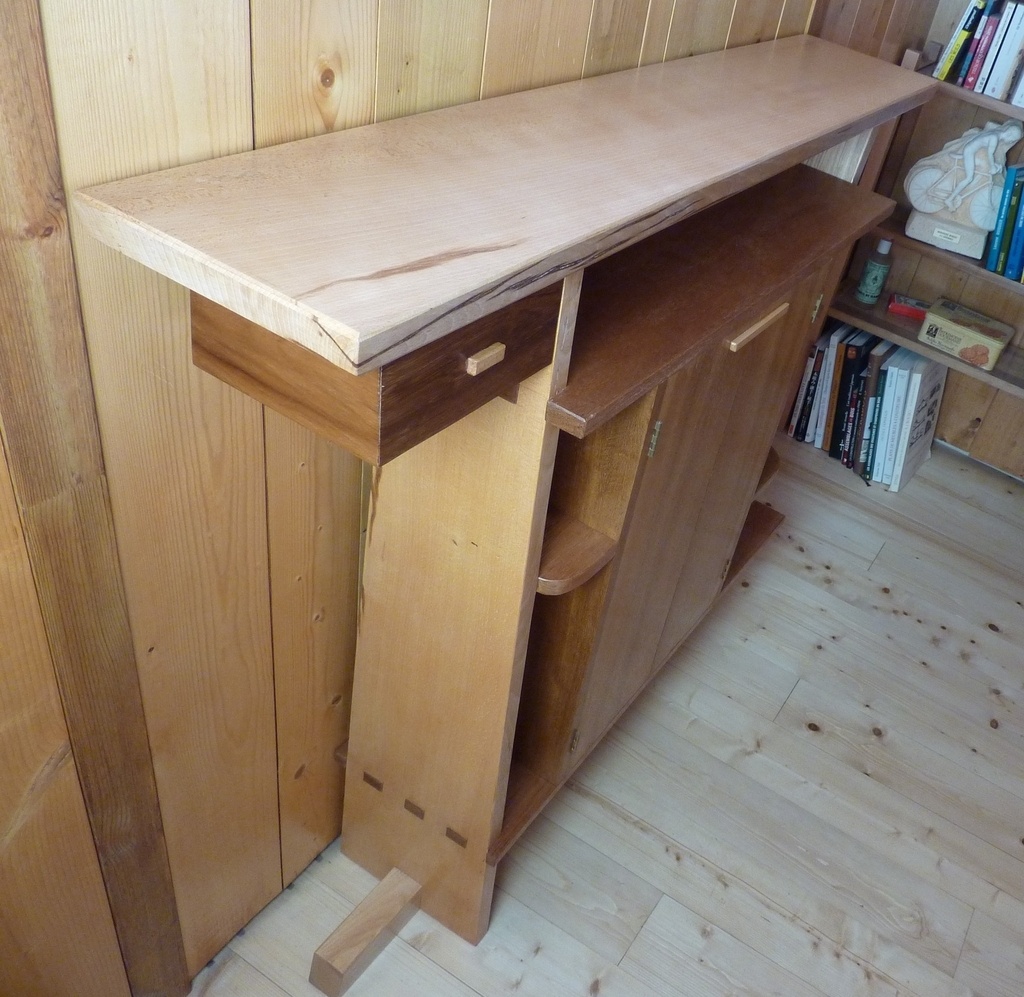

Une console aux outils à main

Mis à jour

Partager

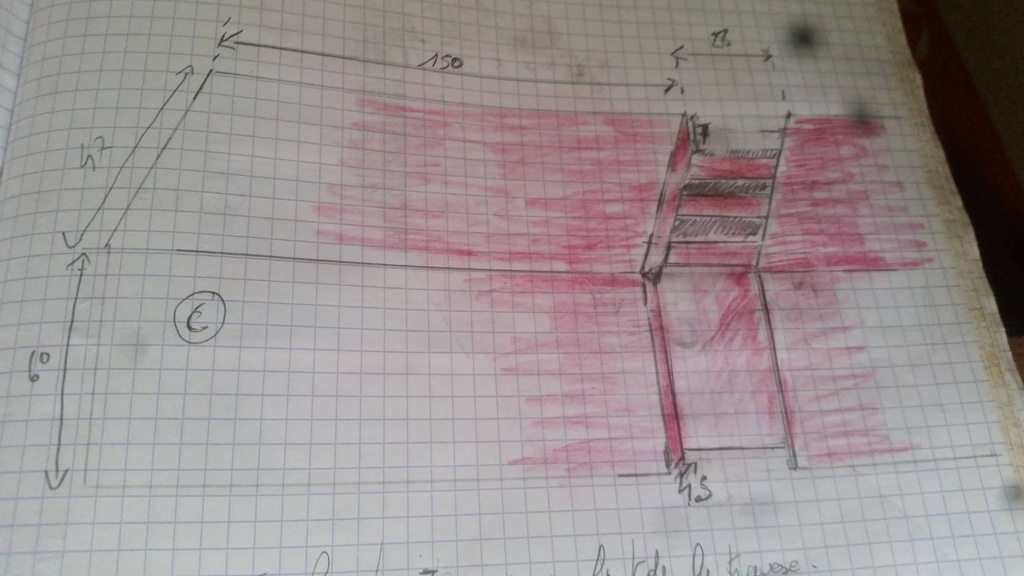

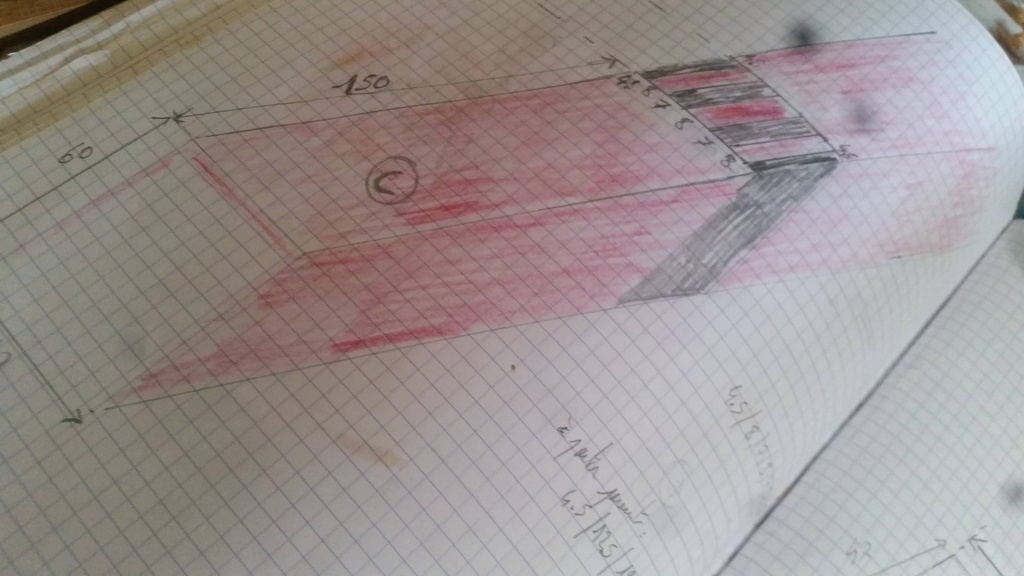

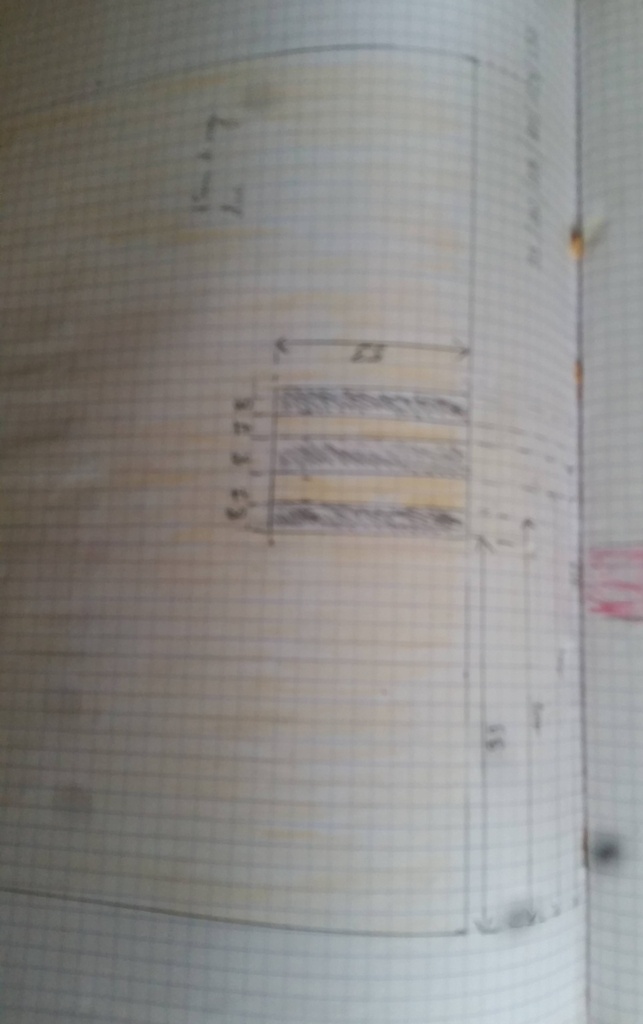

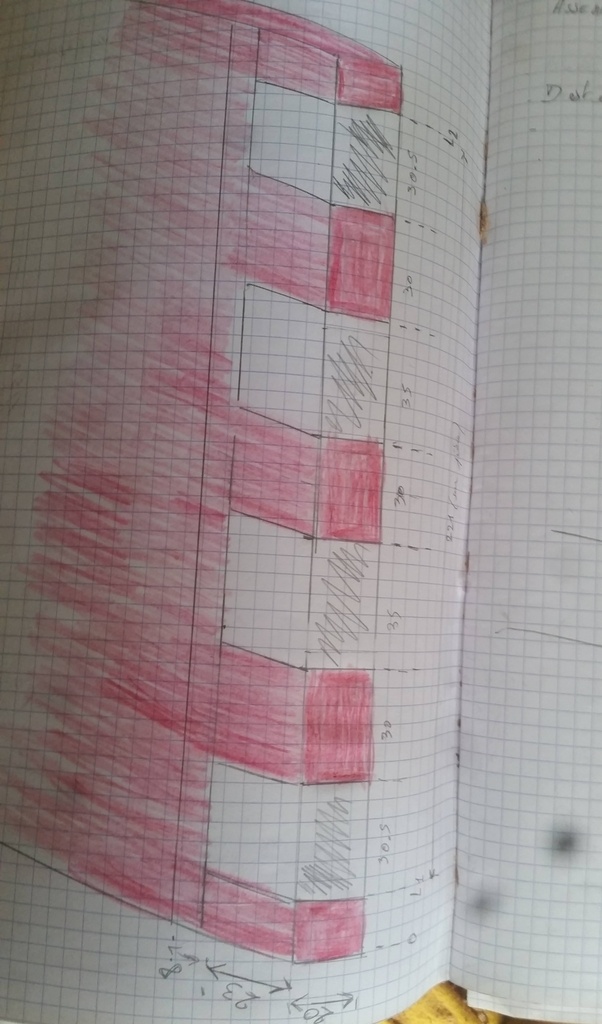

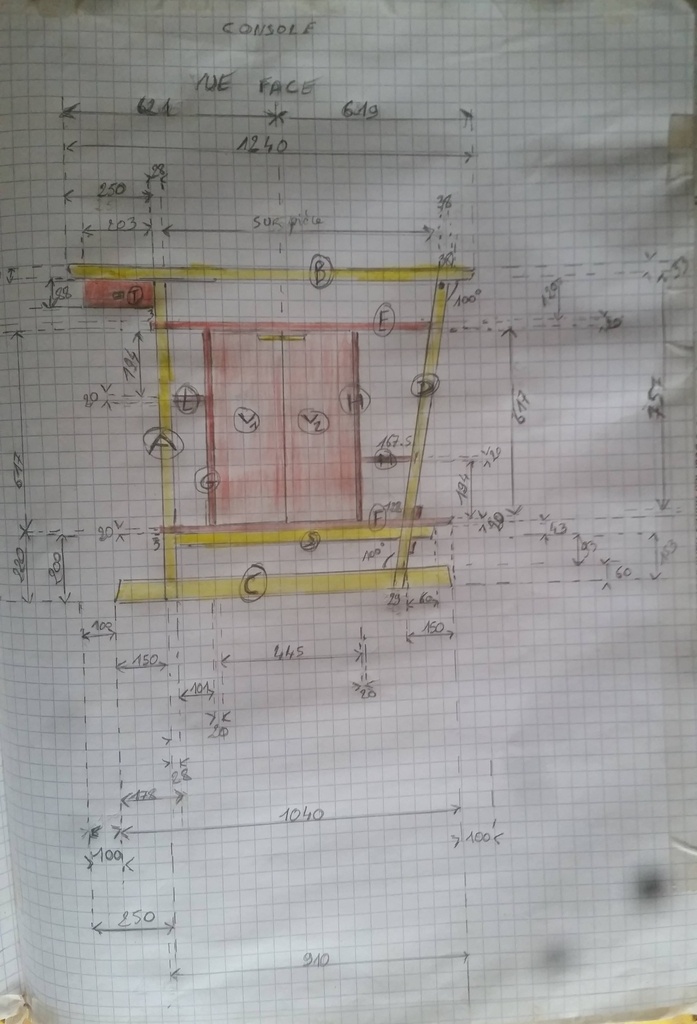

PLAN

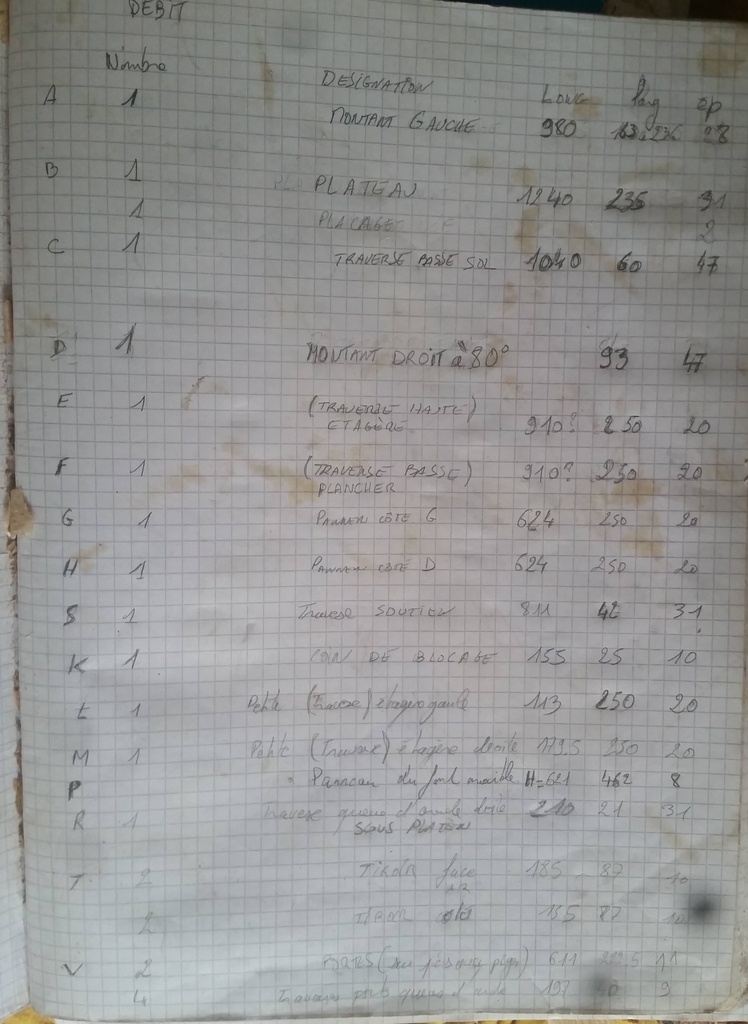

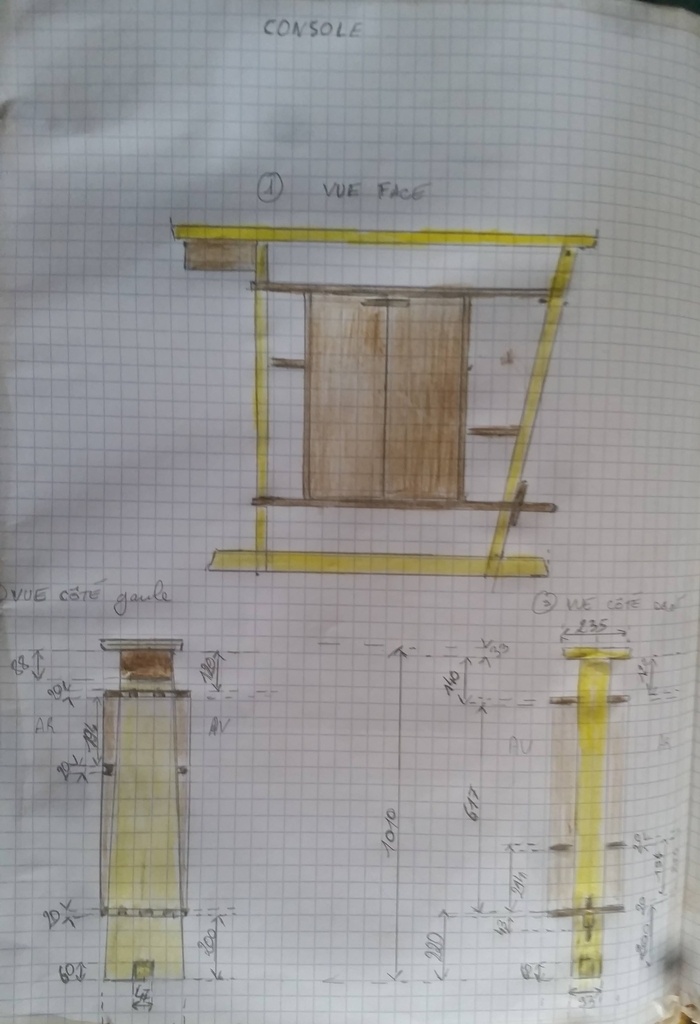

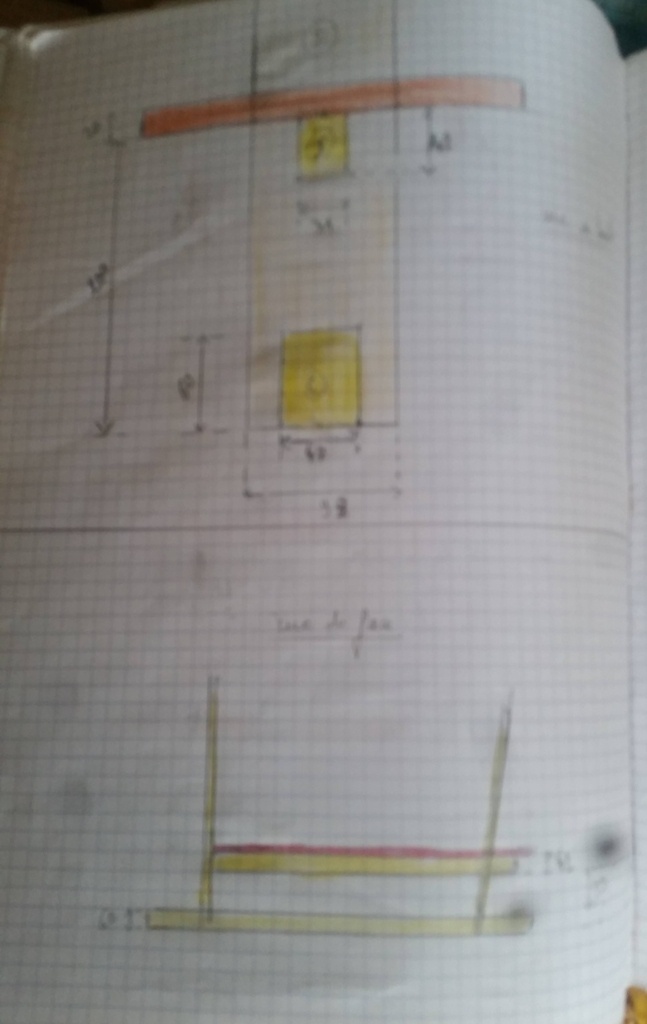

Le plan (fiche de débits à titre indicatif car modifications en cours de réalisation)

Publié

Partager

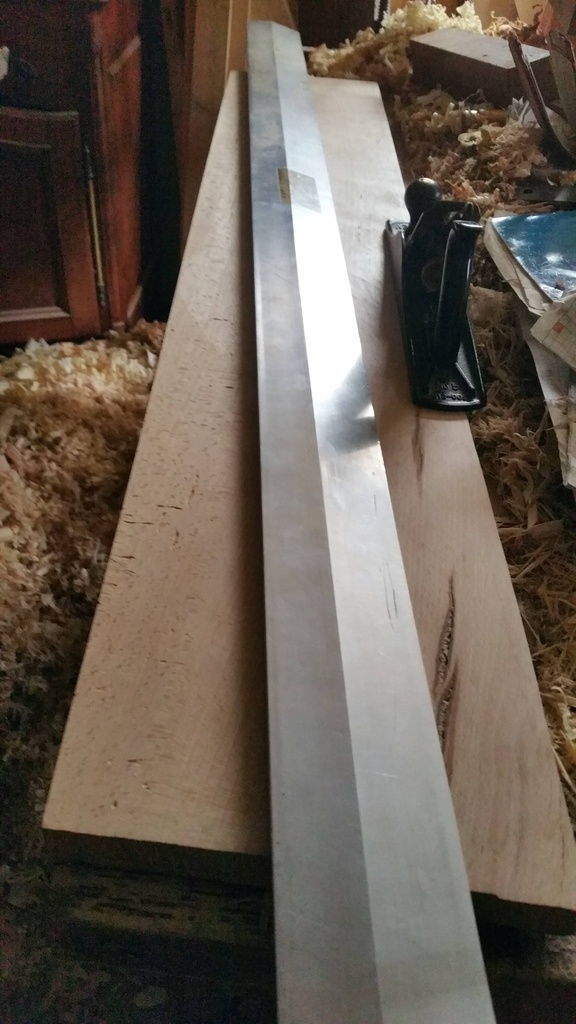

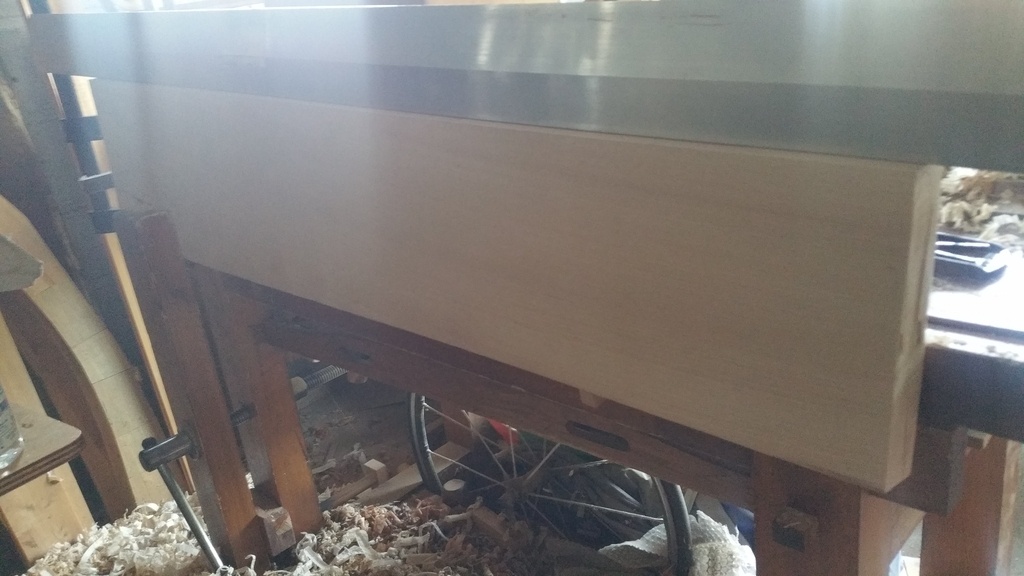

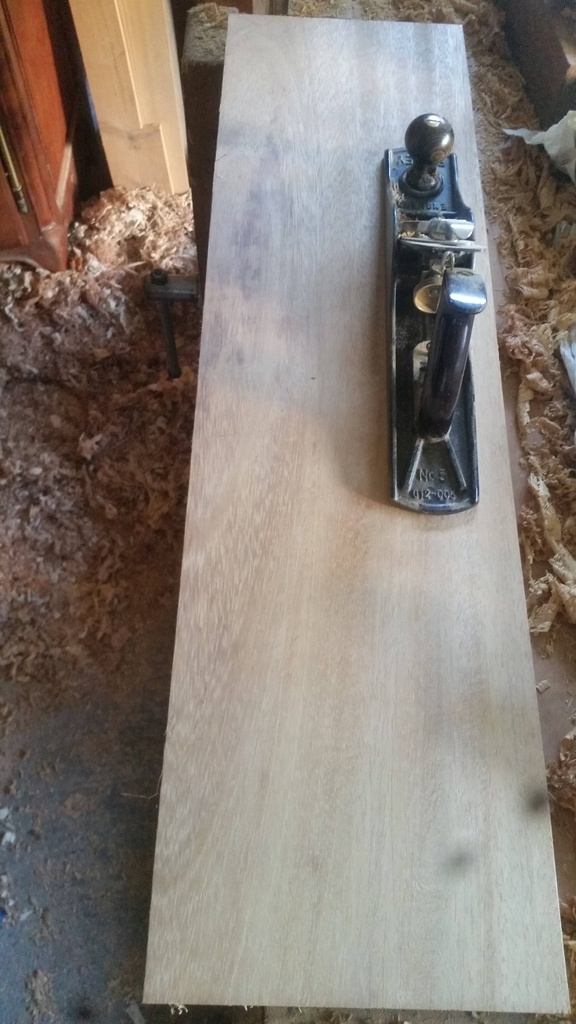

PLATEAU

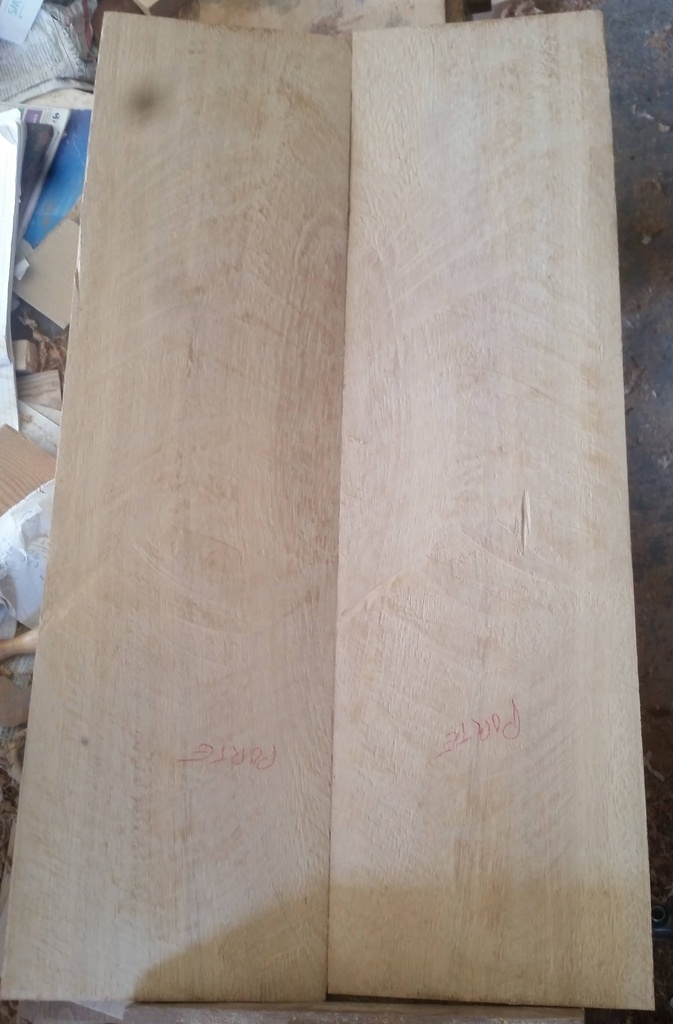

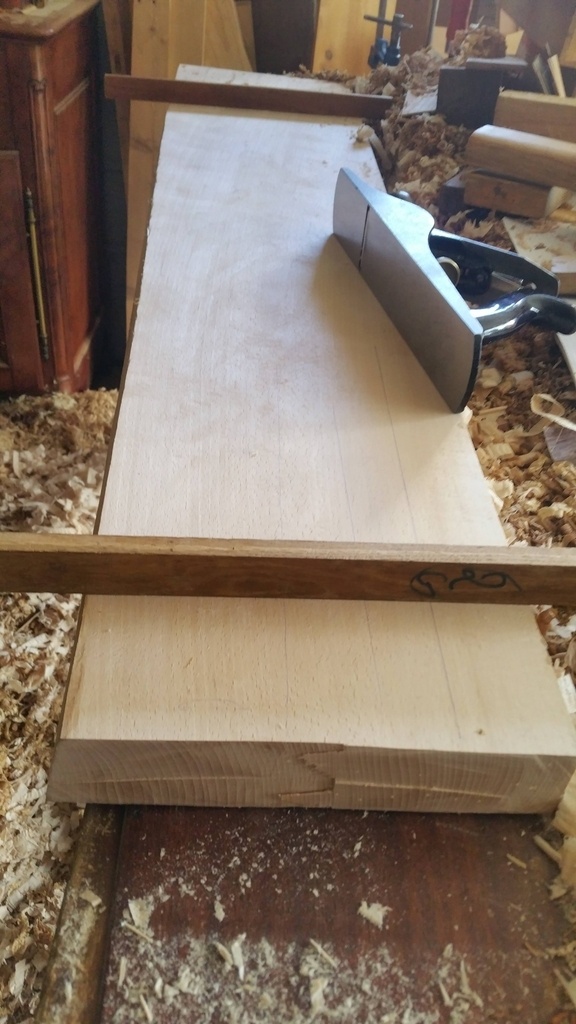

le plateau est en hêtre: quartier, fini: 235mm de largeur, 33 d'épaisseur et 1240 de longueur

Publié Mis à jour

Partager

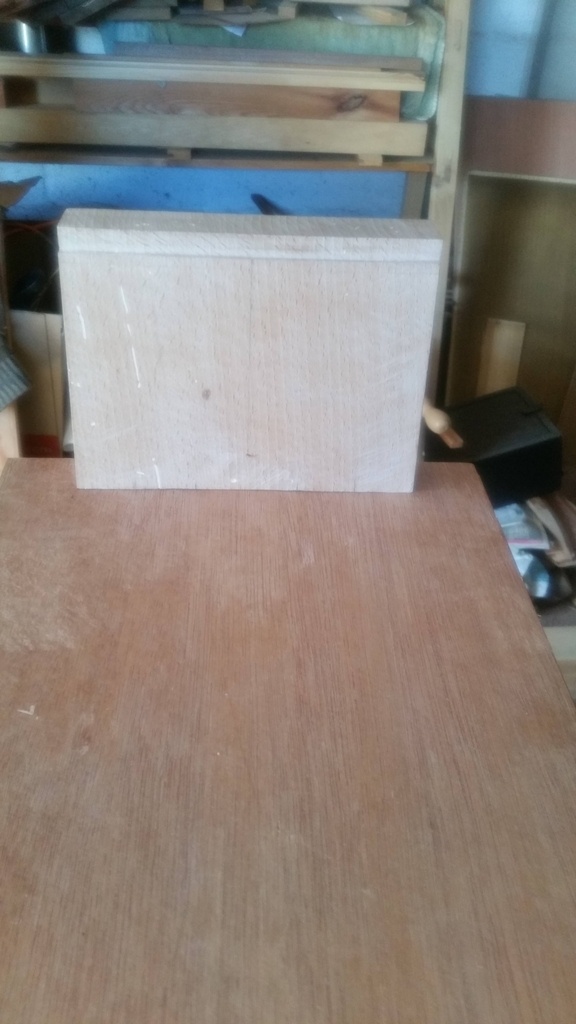

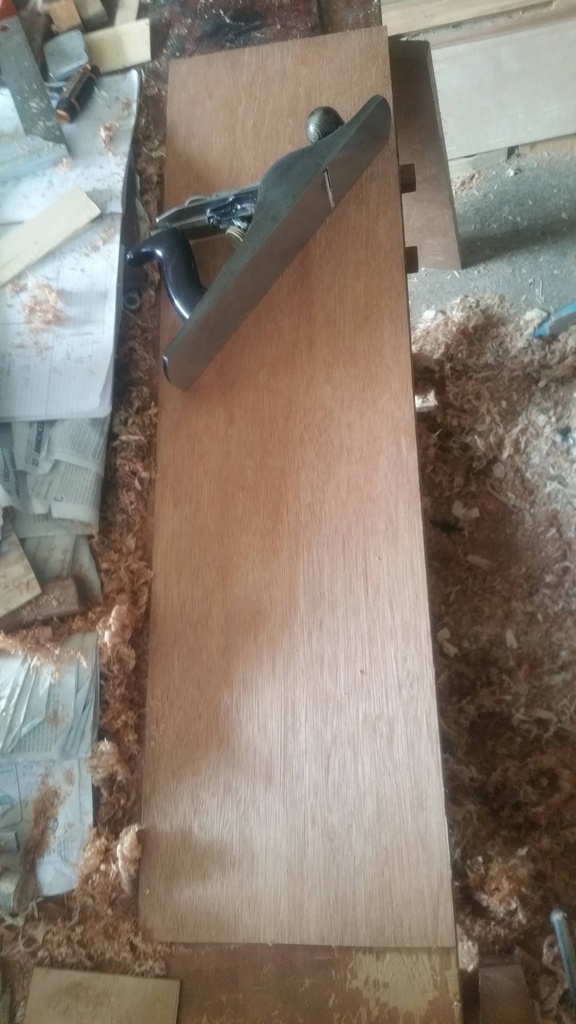

MONTANT GAUCHE

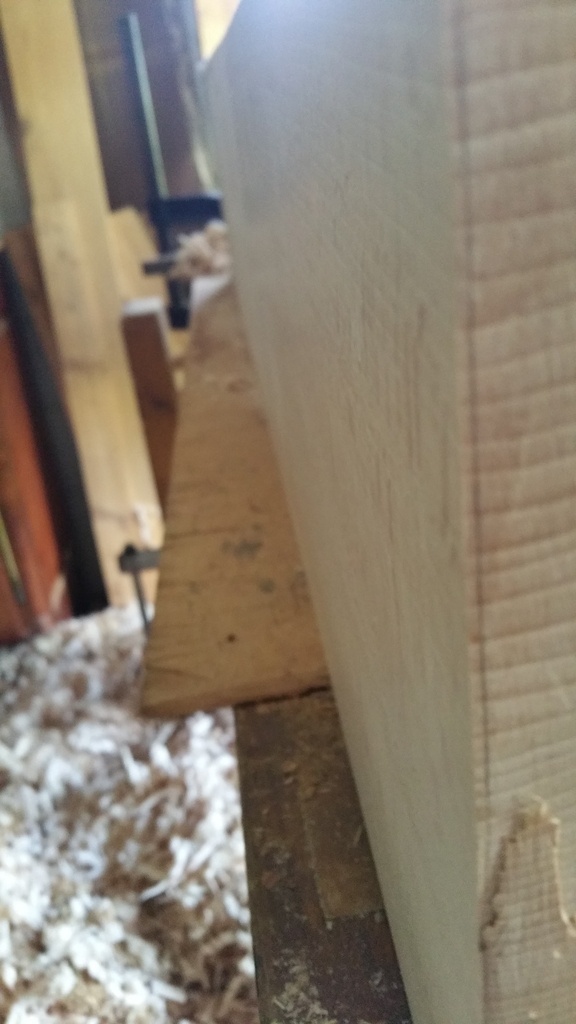

Le montant gauche est en hêtre, quartier, fini: largeur 236 en bas et 163 en haut, épaisseur 28

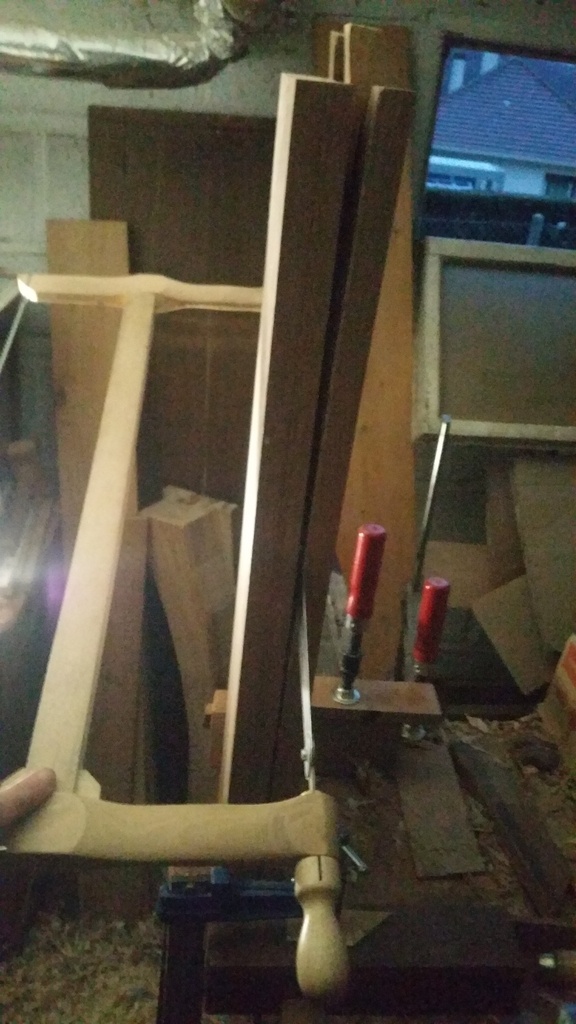

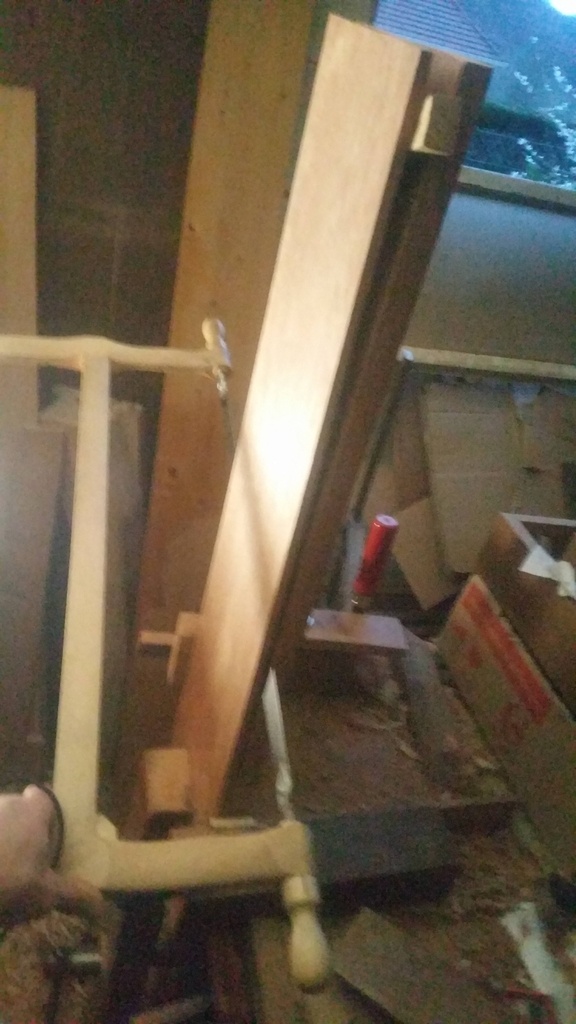

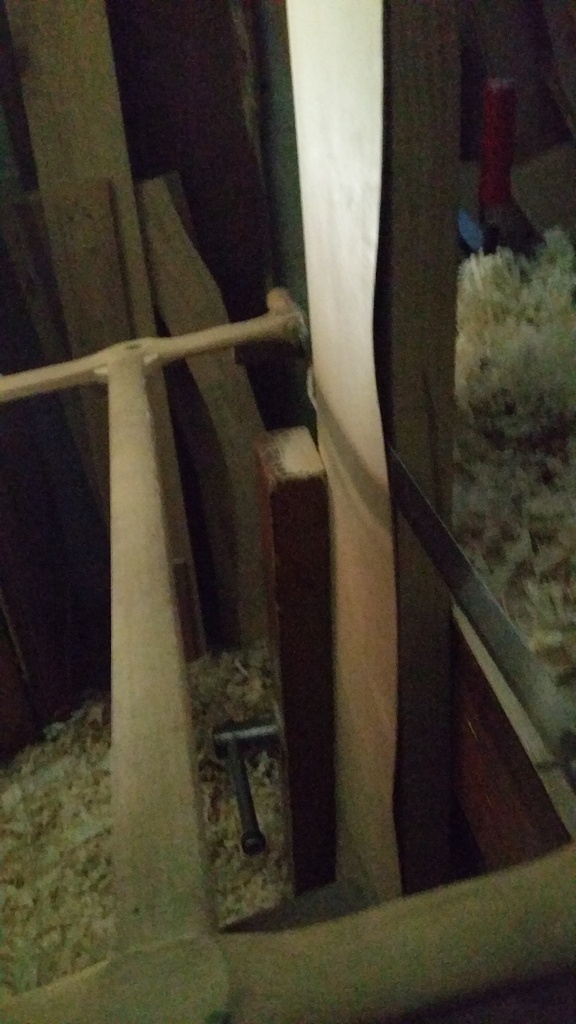

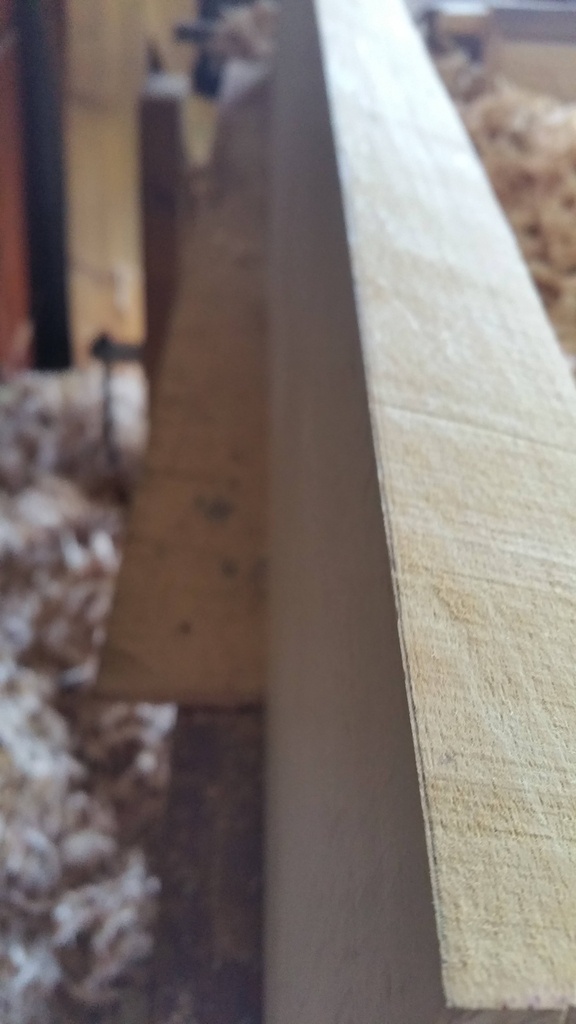

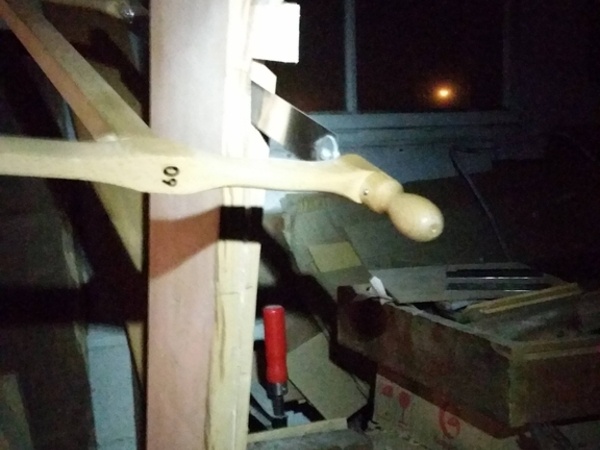

il est tiré d'un plateau de 51, donc refendu pour diminuer l'épaisseur pour éviter un gros rabotage.

Publié

Partager

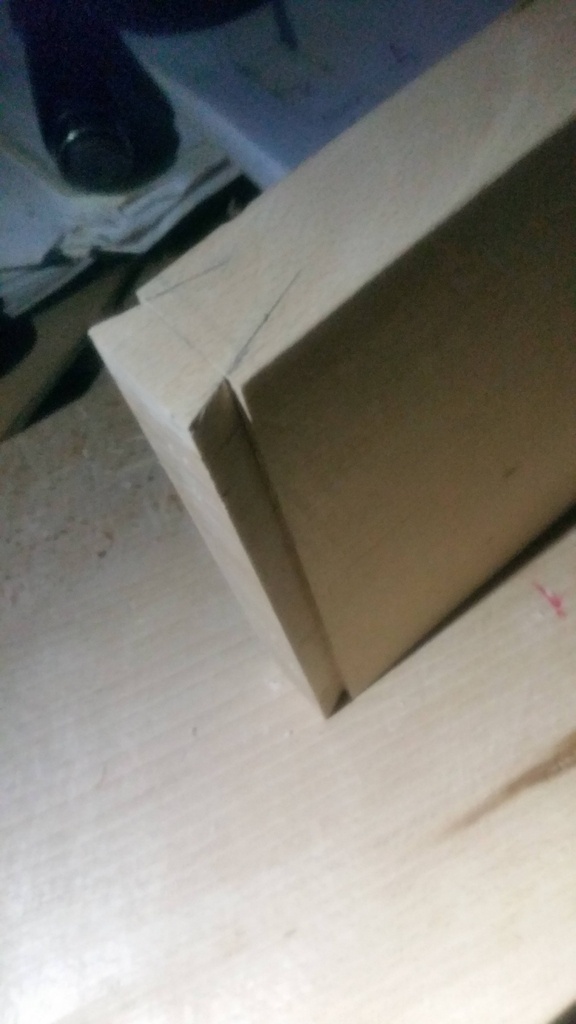

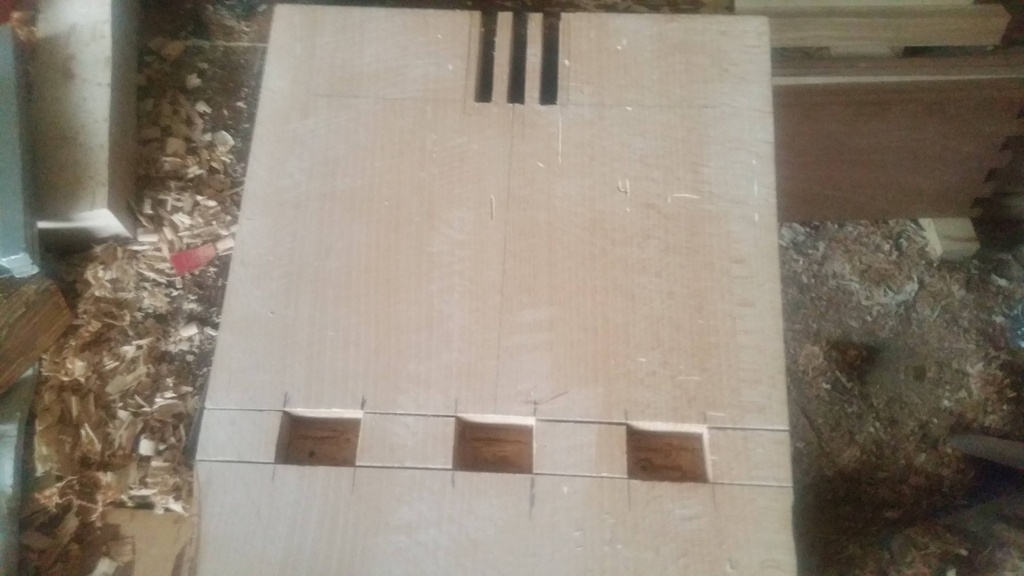

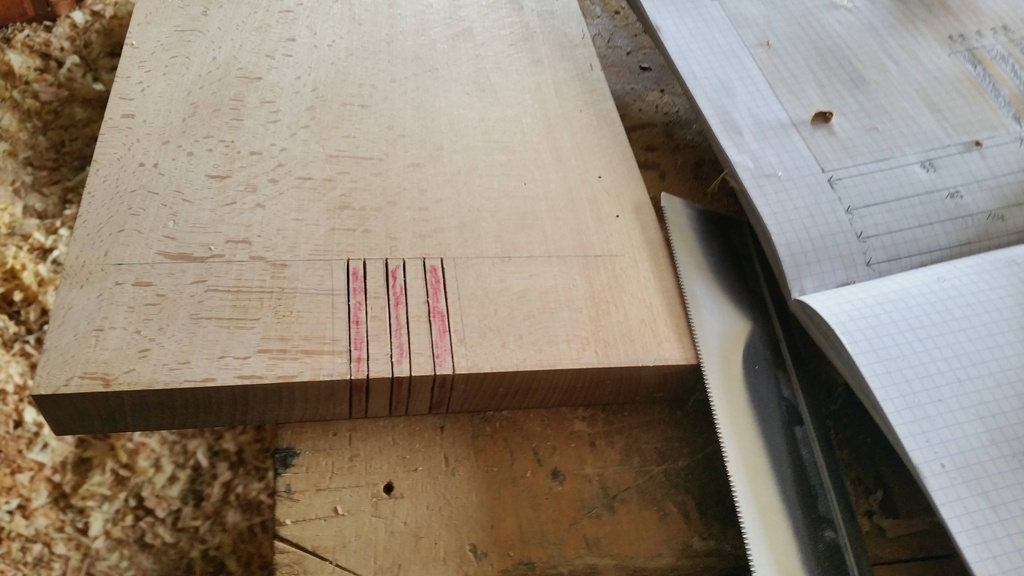

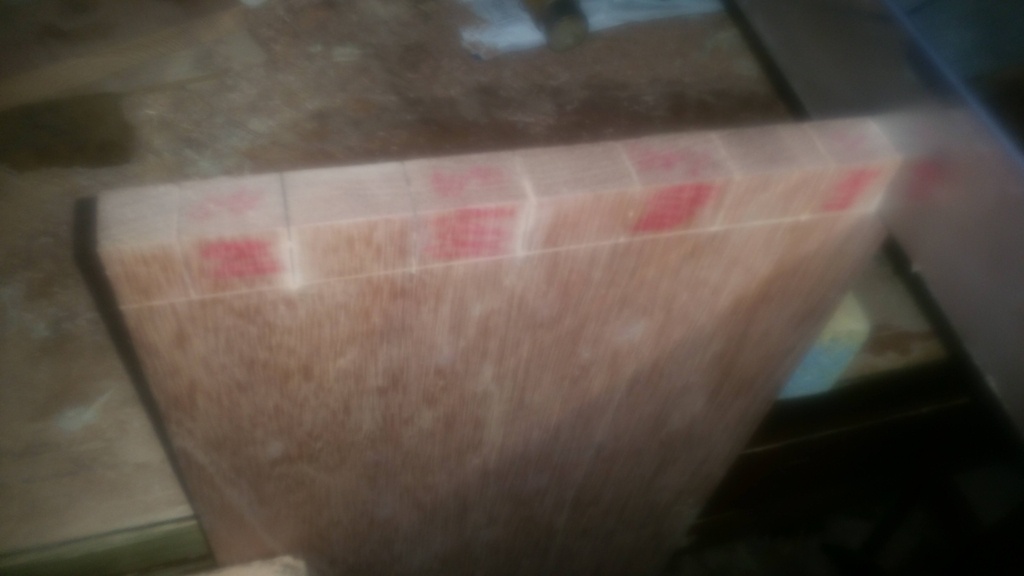

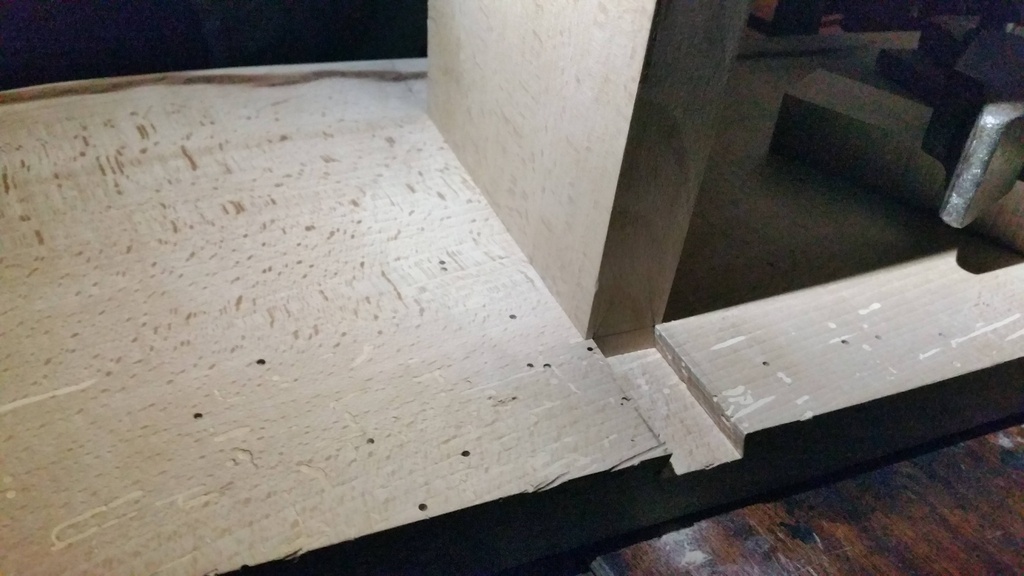

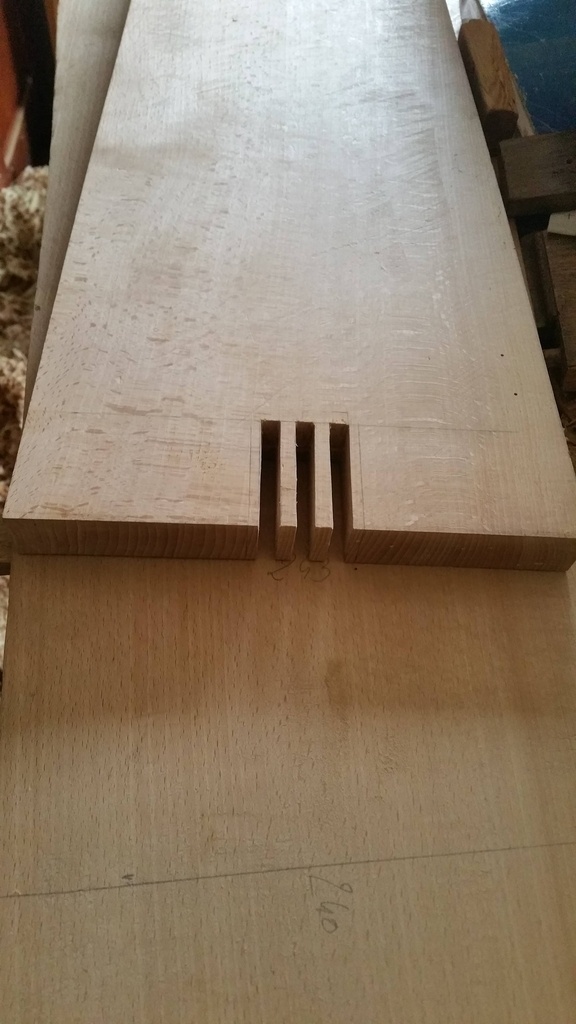

ASSEMBLAGE MONTANT GAUCHE AU PLATEAU

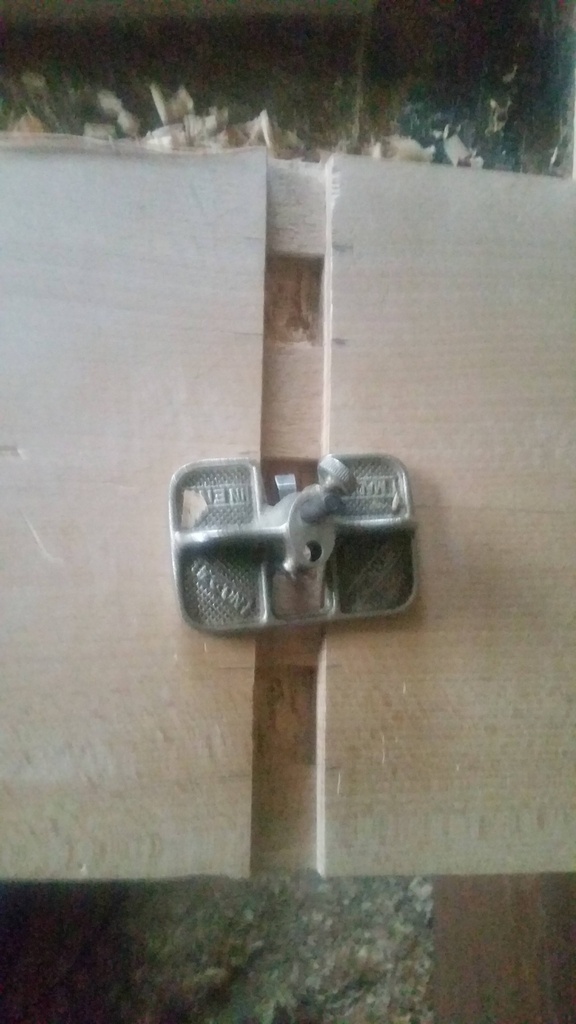

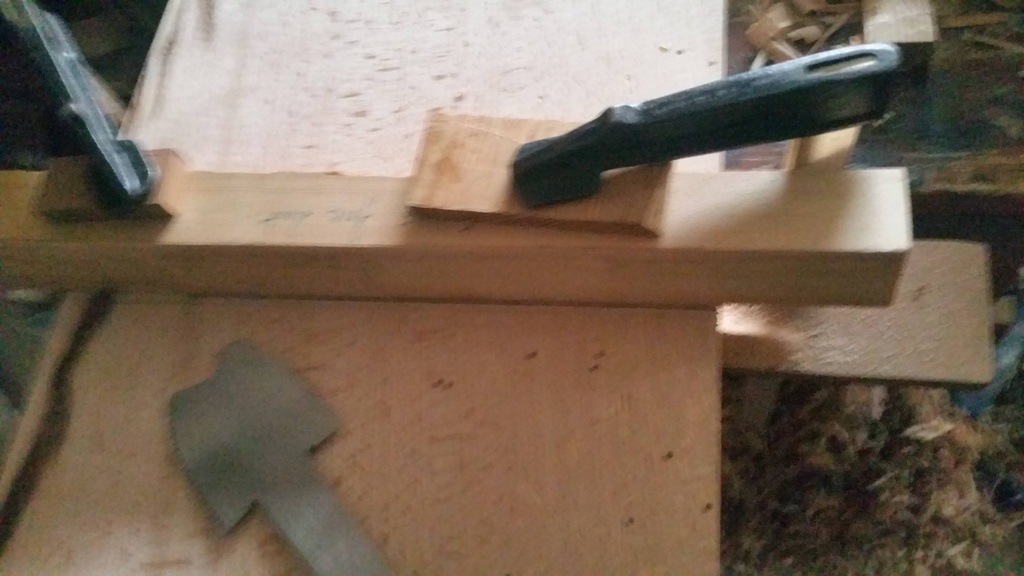

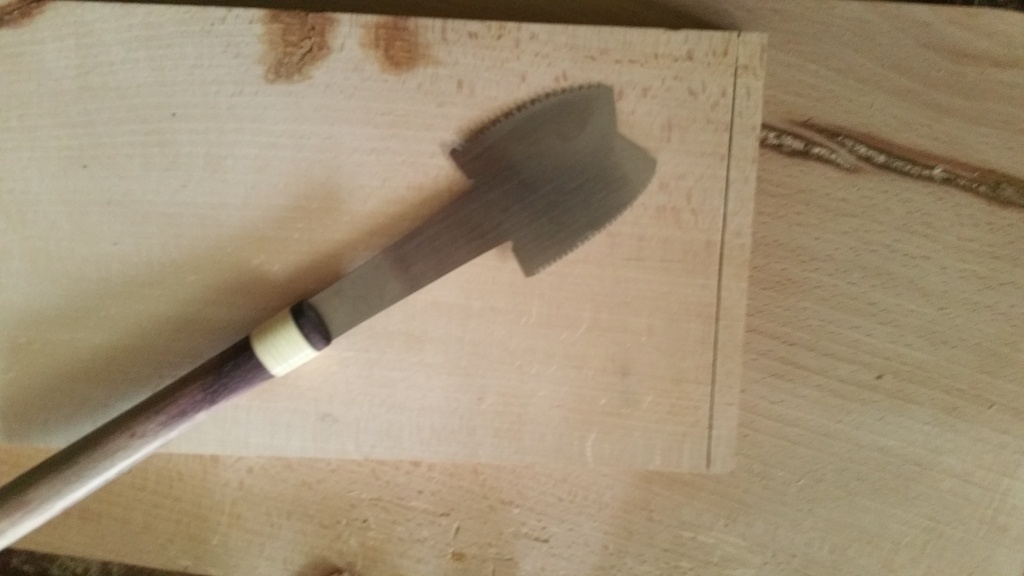

le montant gauche est assemblé au plateau avec une queue d'aronde coulissante.

Publié

Partager

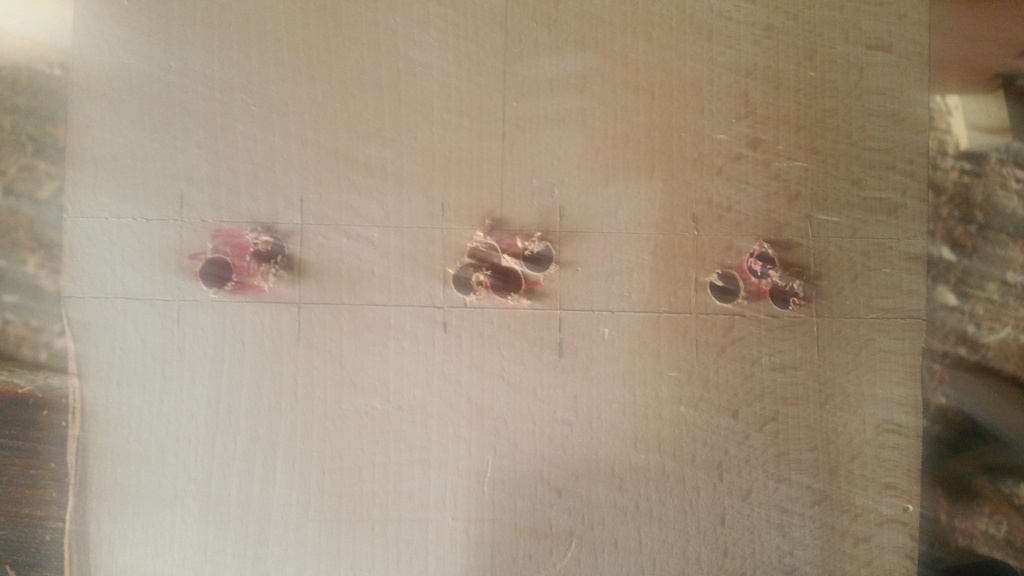

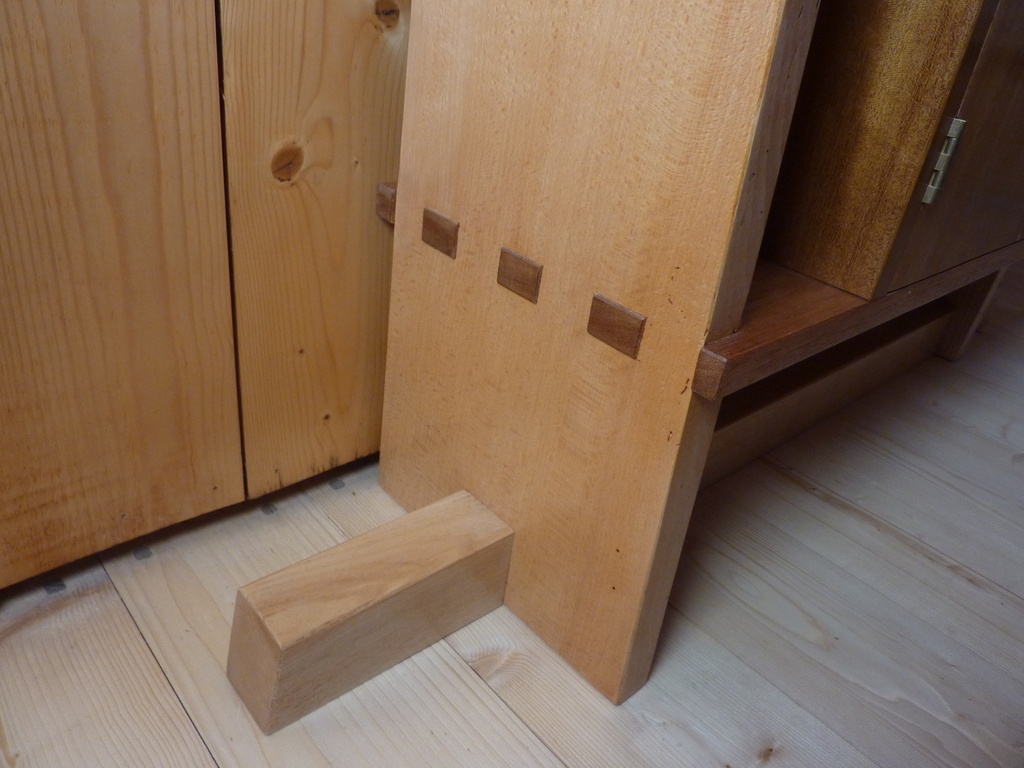

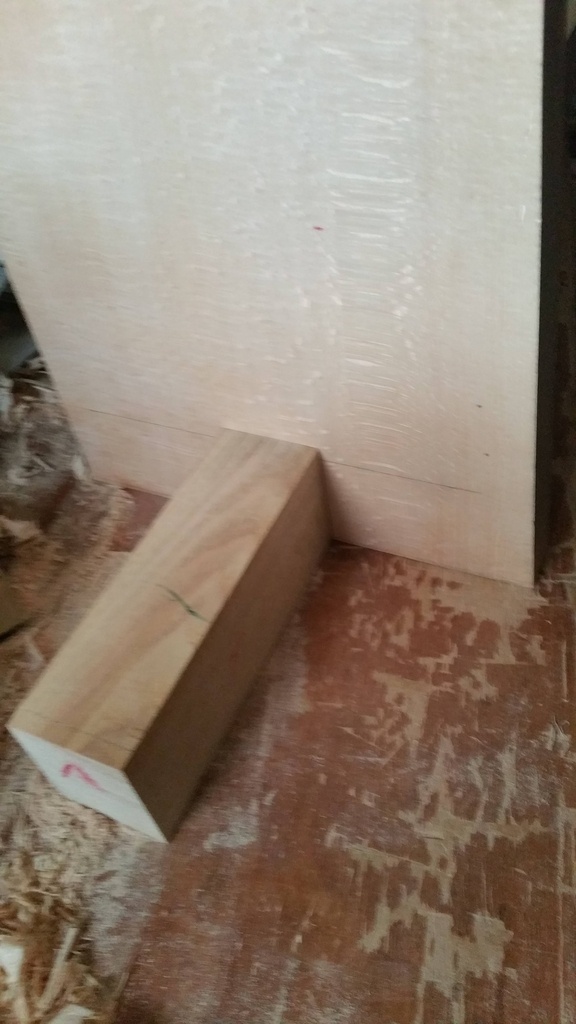

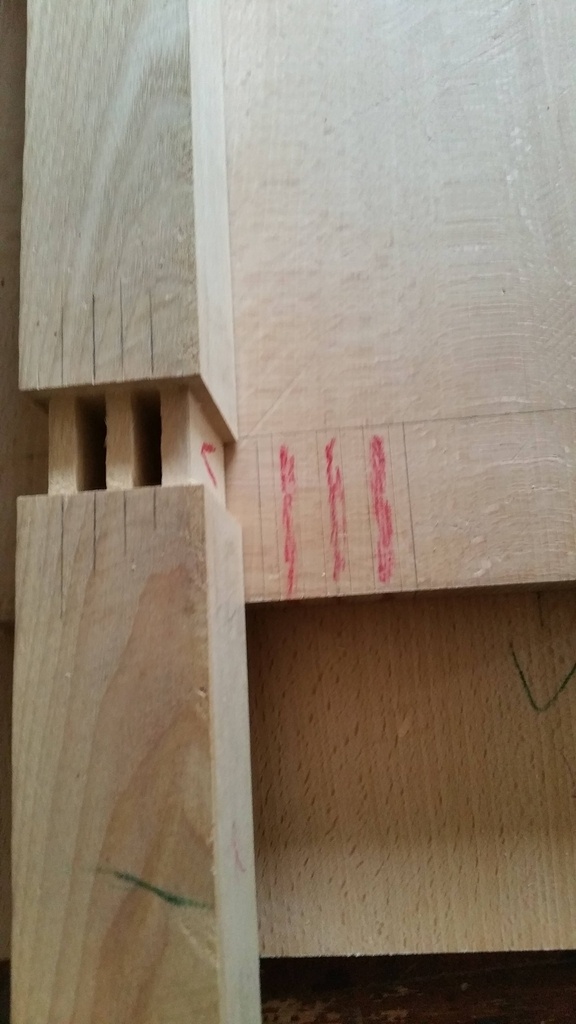

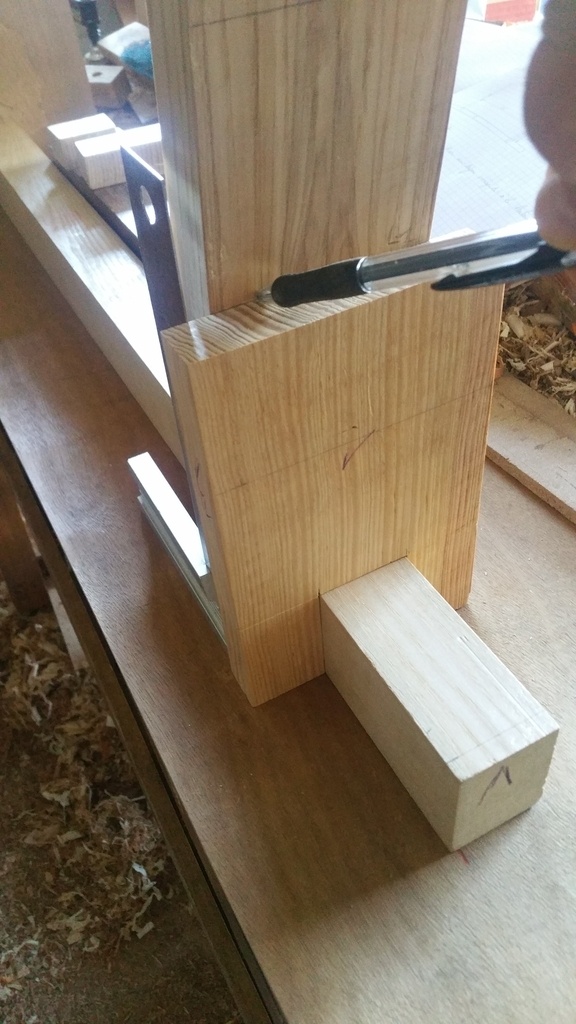

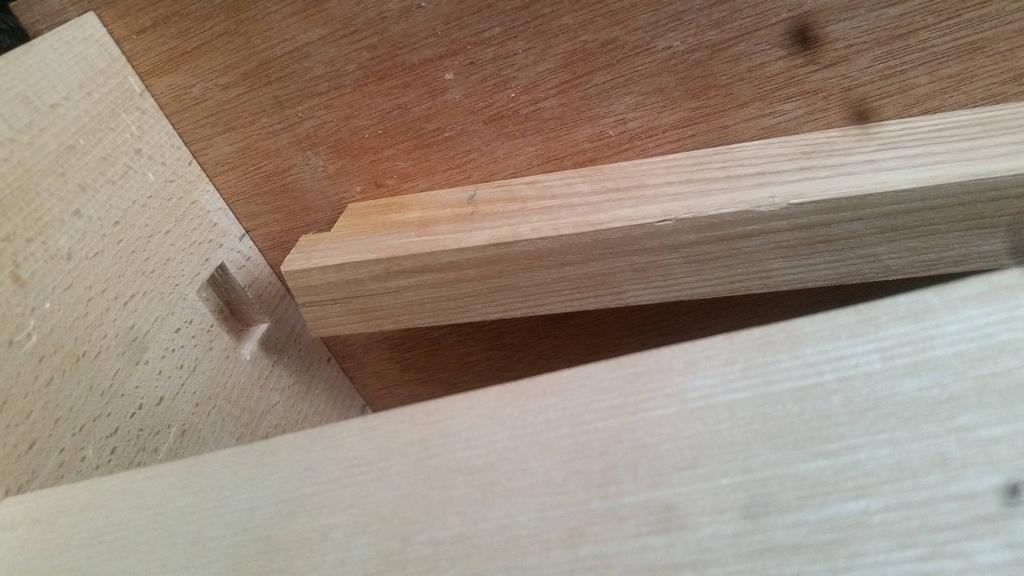

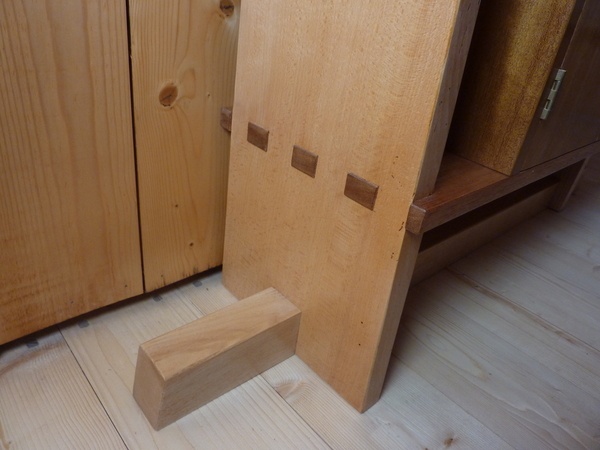

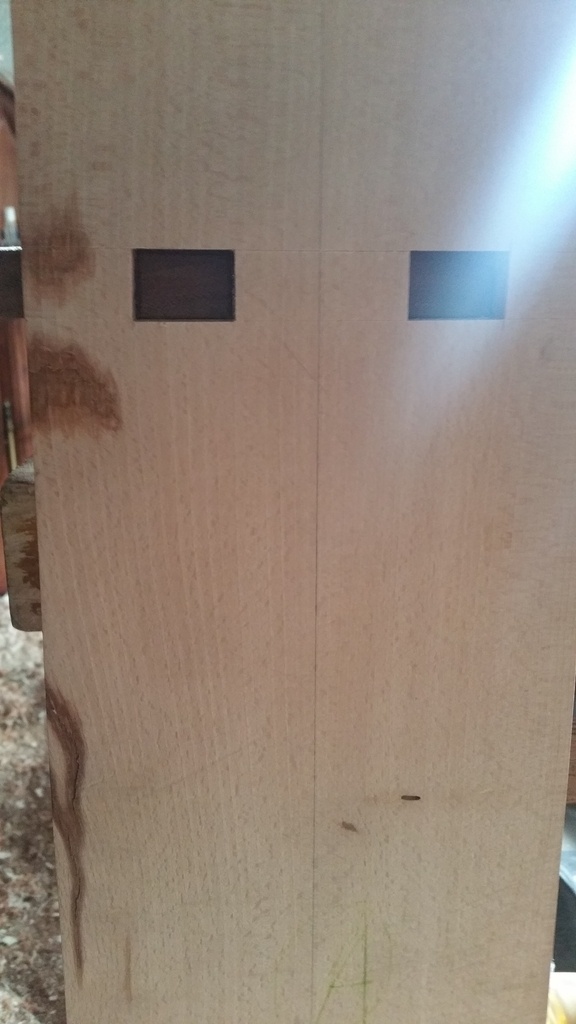

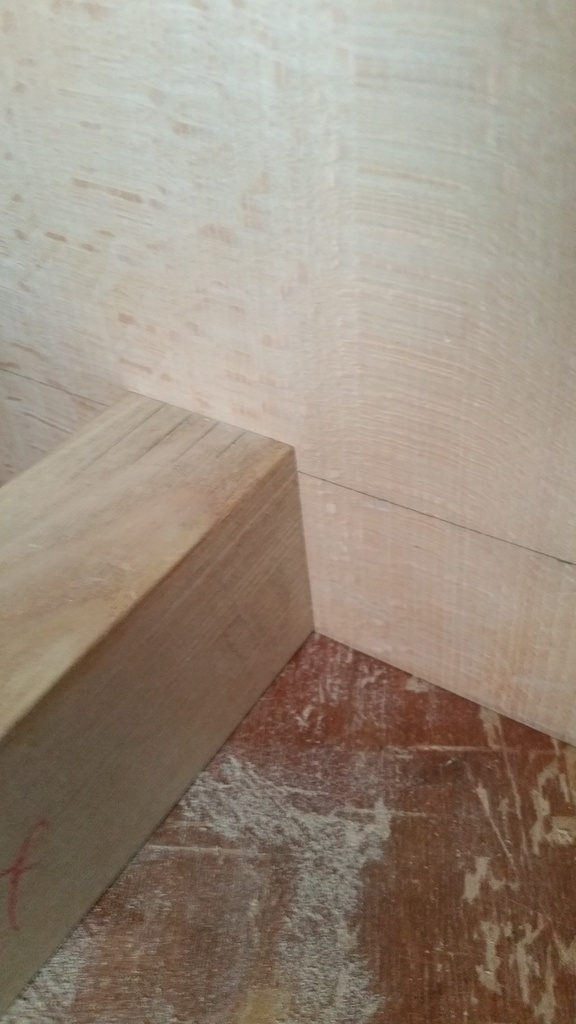

ASSEMBLAGE MONTANT GAUCHE A TRAVERSE BASSE

la traverse basse est en frêne, fini: 1040 60 47

vue fini

Publié Mis à jour

Partager

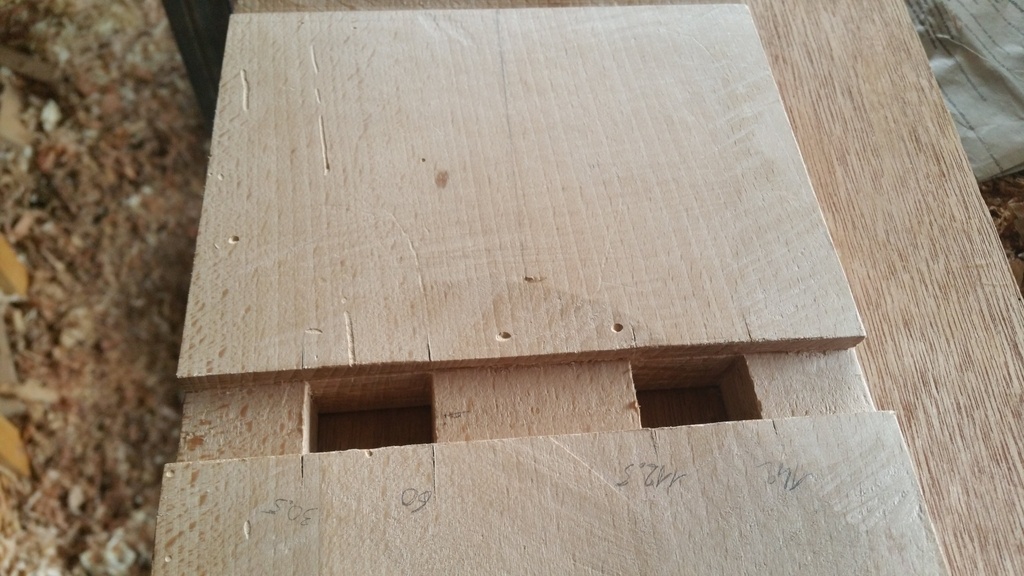

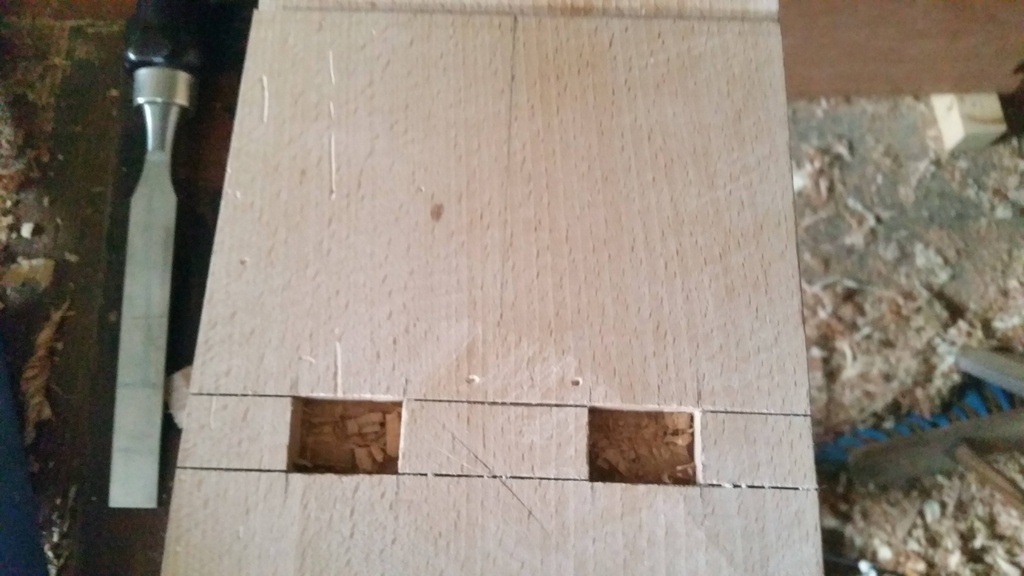

ASSEMBLAGE MONTANT GAUCHE A ETAGERE

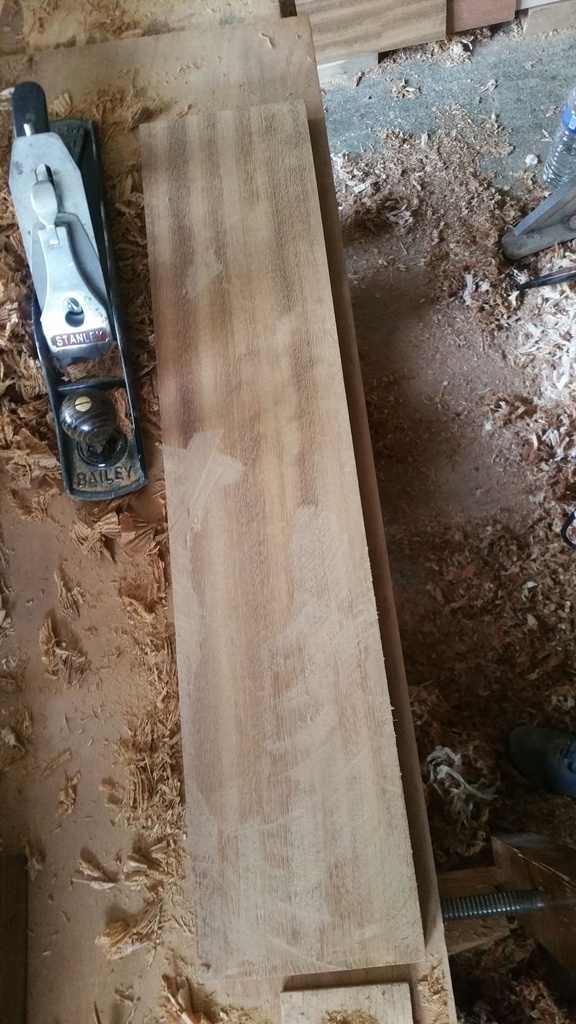

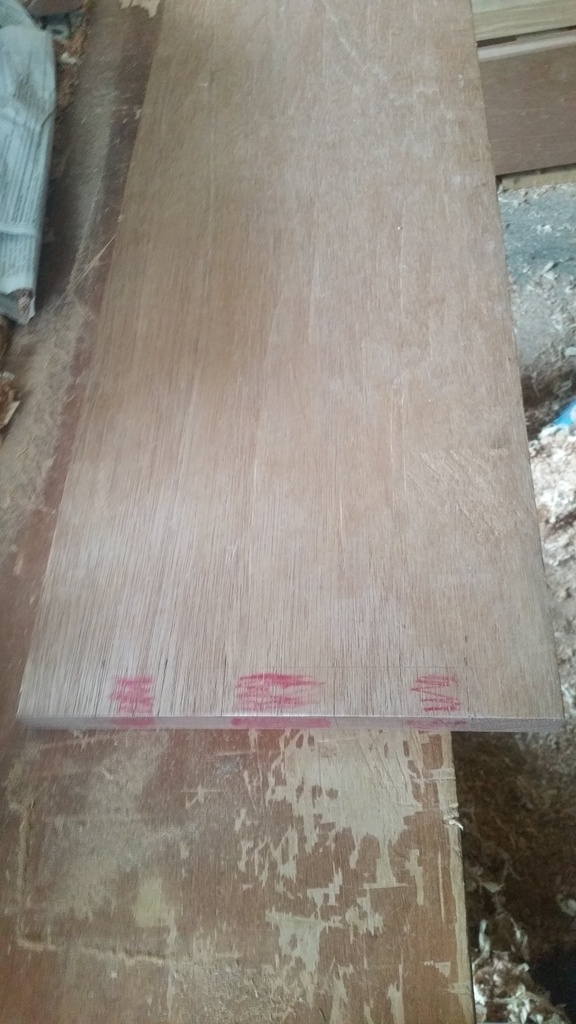

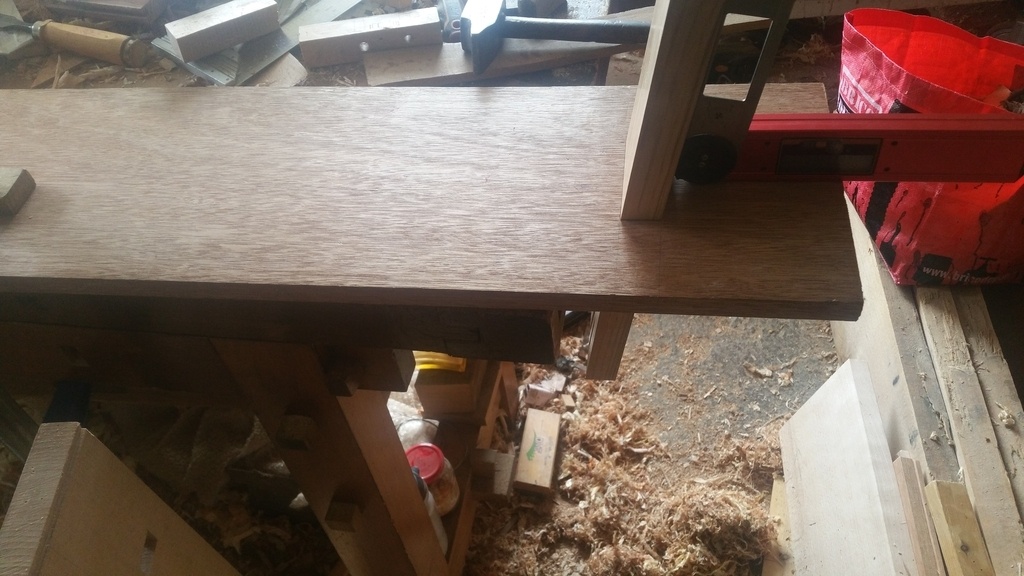

l'étagère est tirée d'un plateau en exotique, refendu, fini épaisseur 20 et largeur 250, longueur à prendre su pièce donc prévoir une surlongueur

photos jointes

Publié

Partager

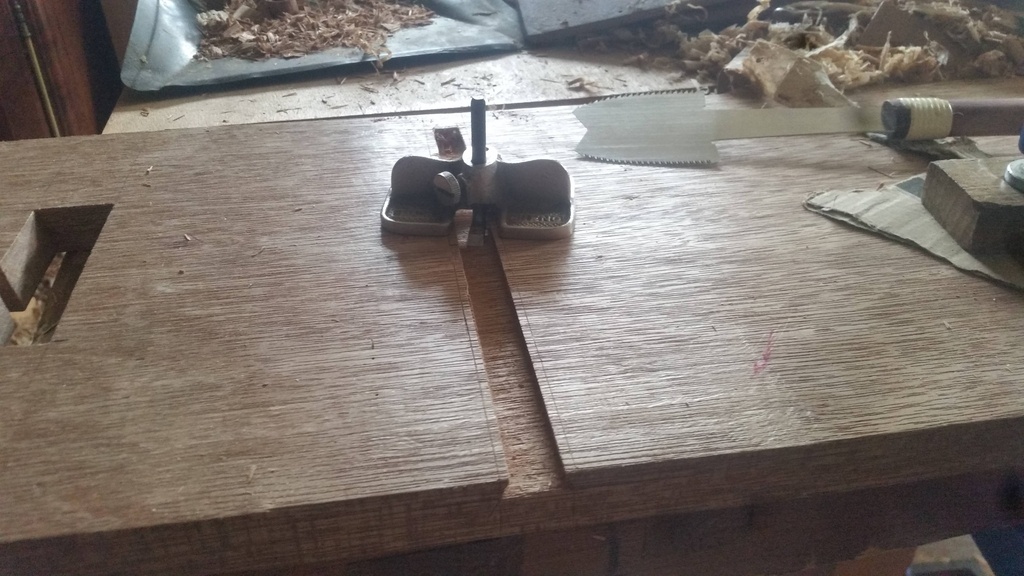

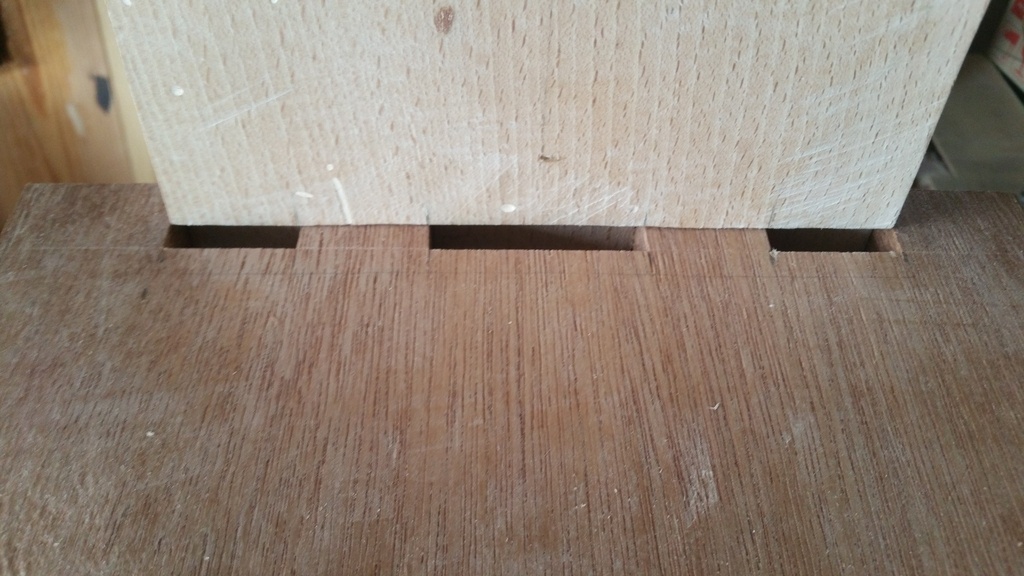

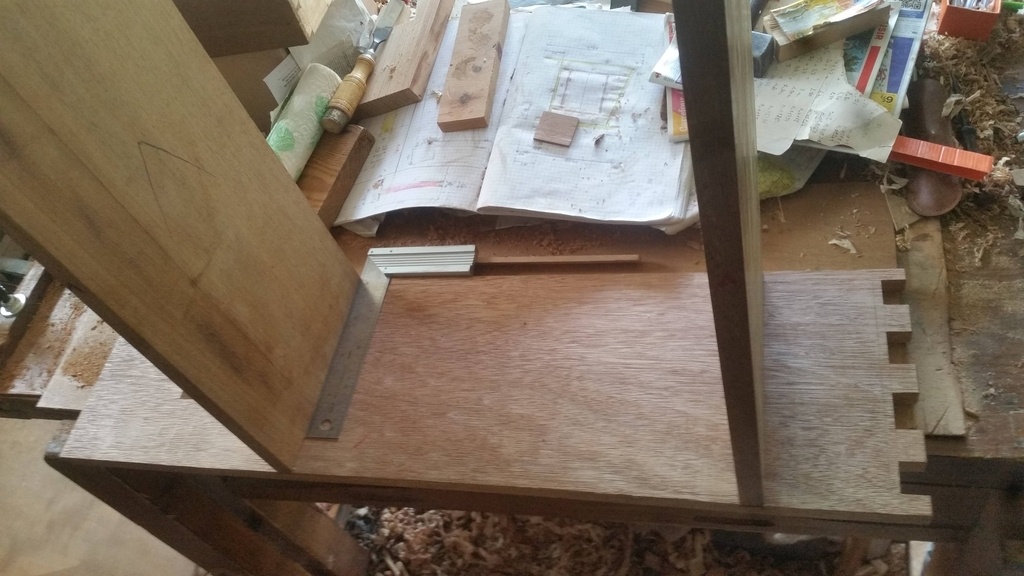

ASSEMBLAGE MONTANT GAUCHE A PLANCHER

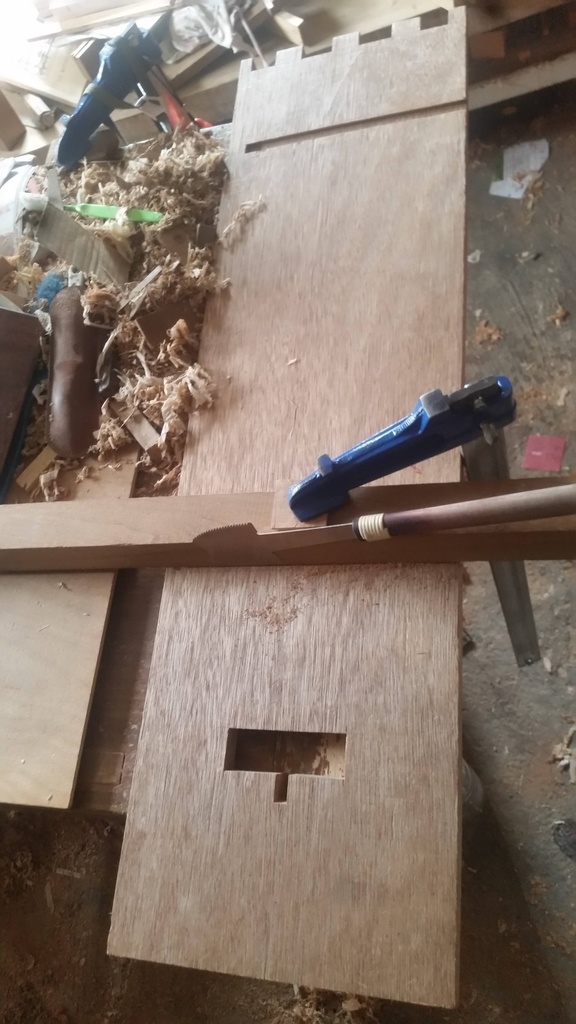

le plancher est en exotique, provient du même plateau refendu que l'étagère.
fini: 20 en épaisseur, 250 largeur, 910 longueur à prendre sur pièce

Publié

Partager

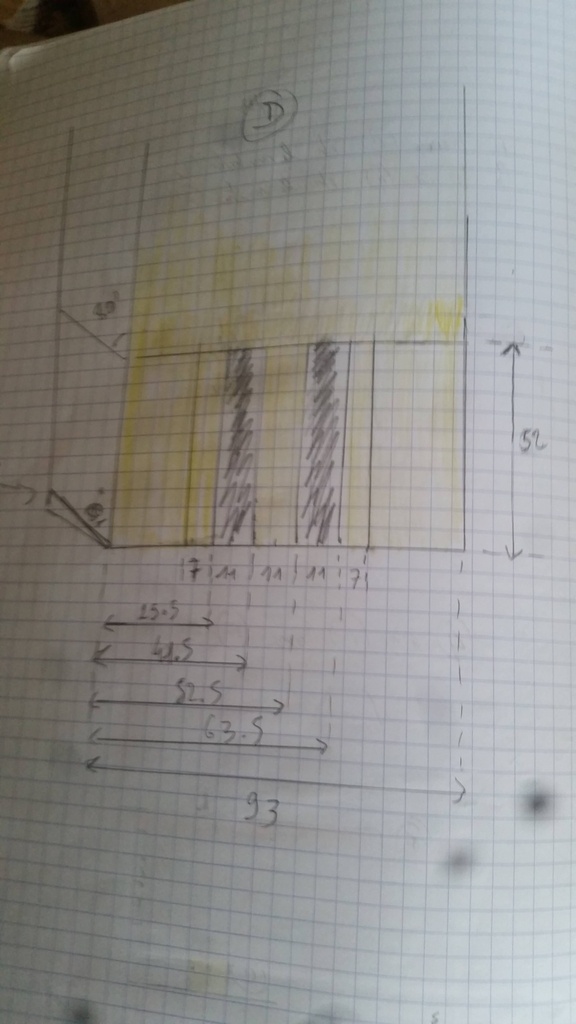

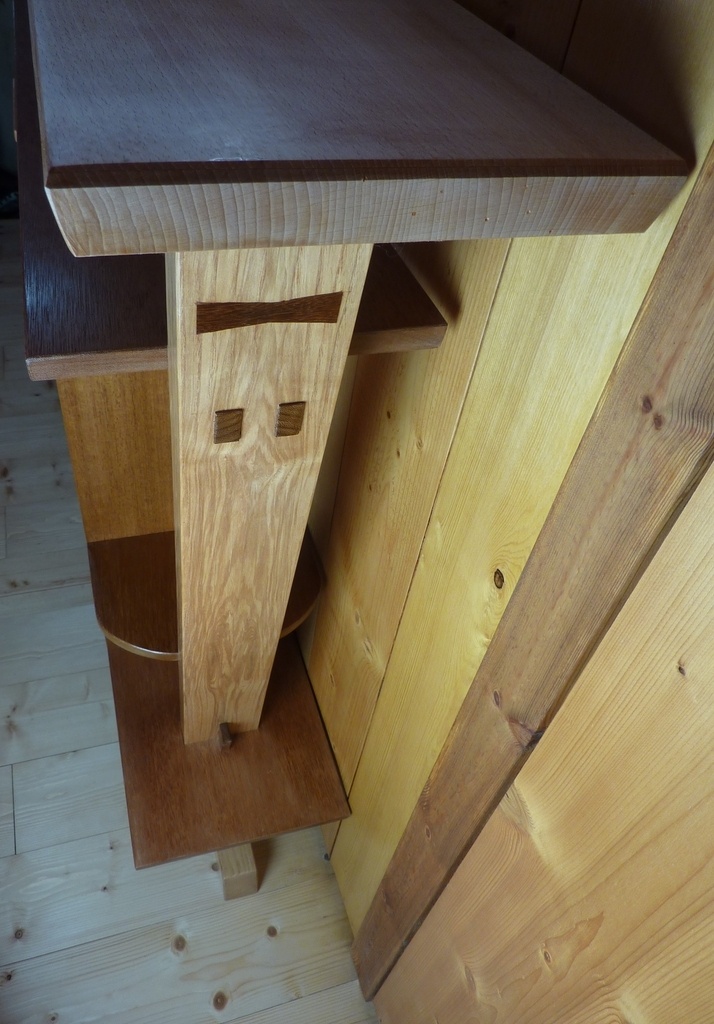

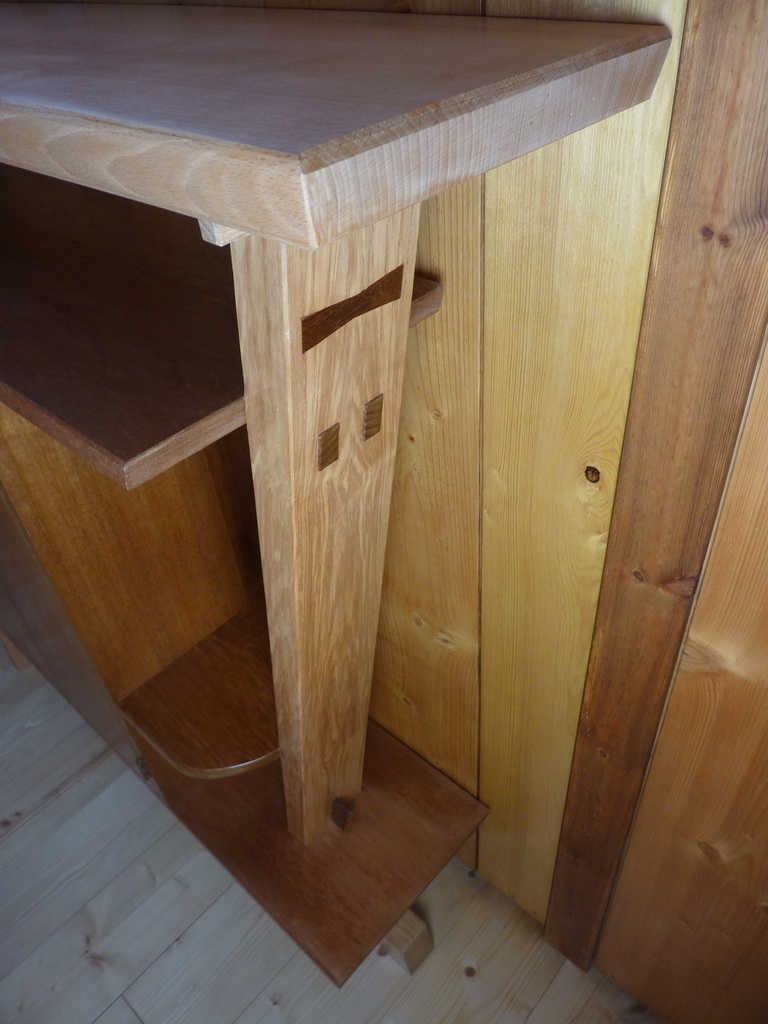

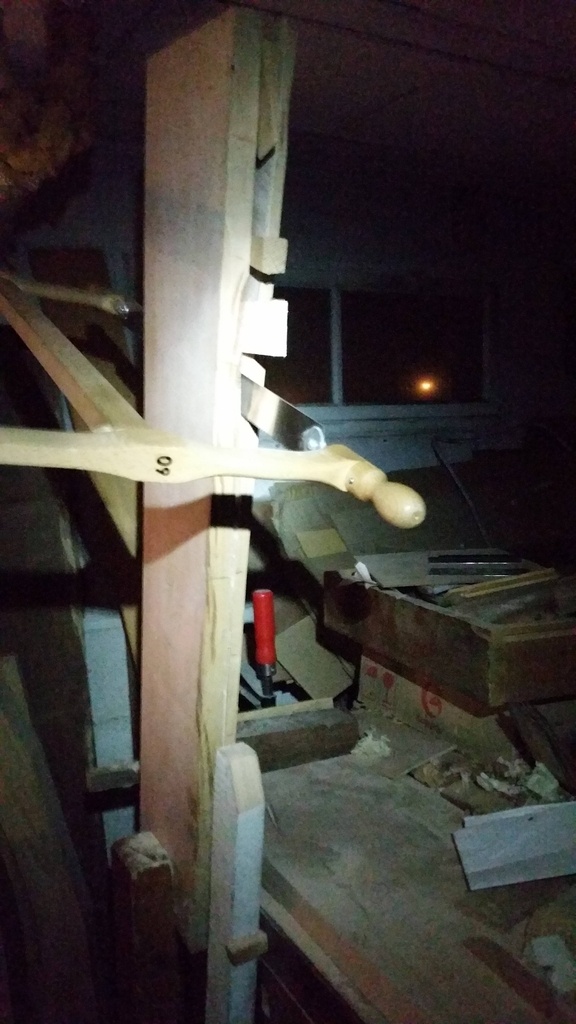

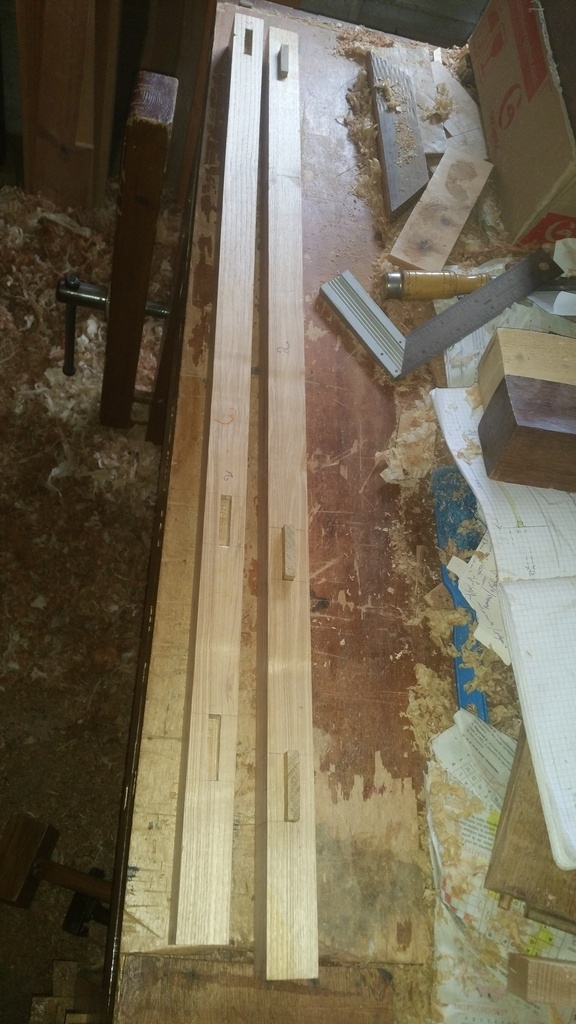

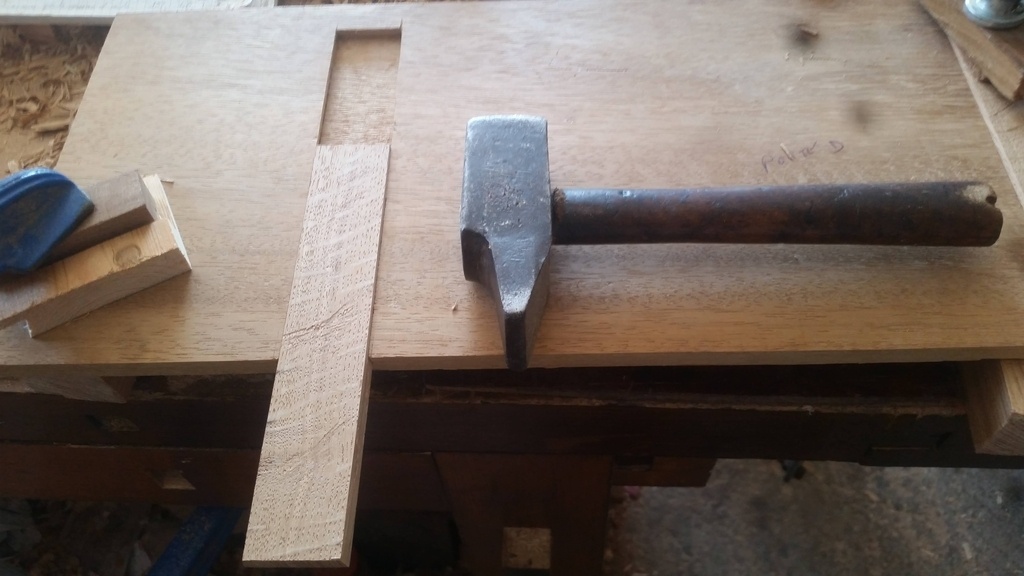

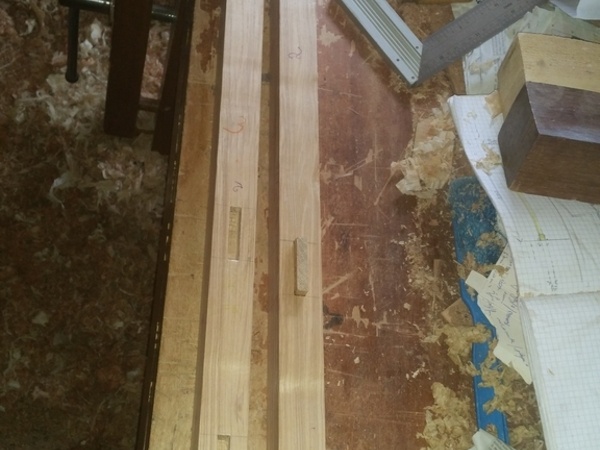

MONTANT DROIT POUTRE

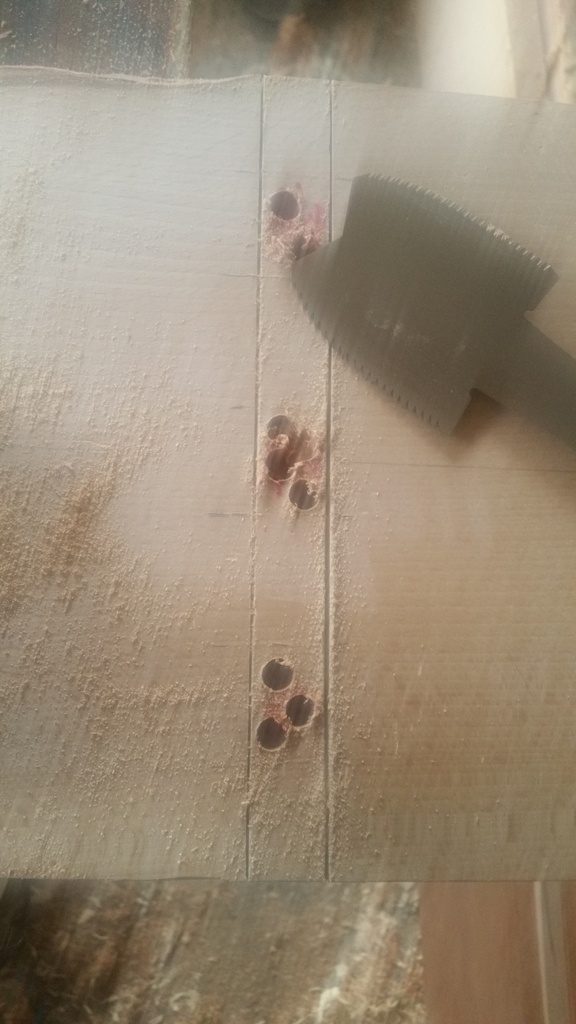

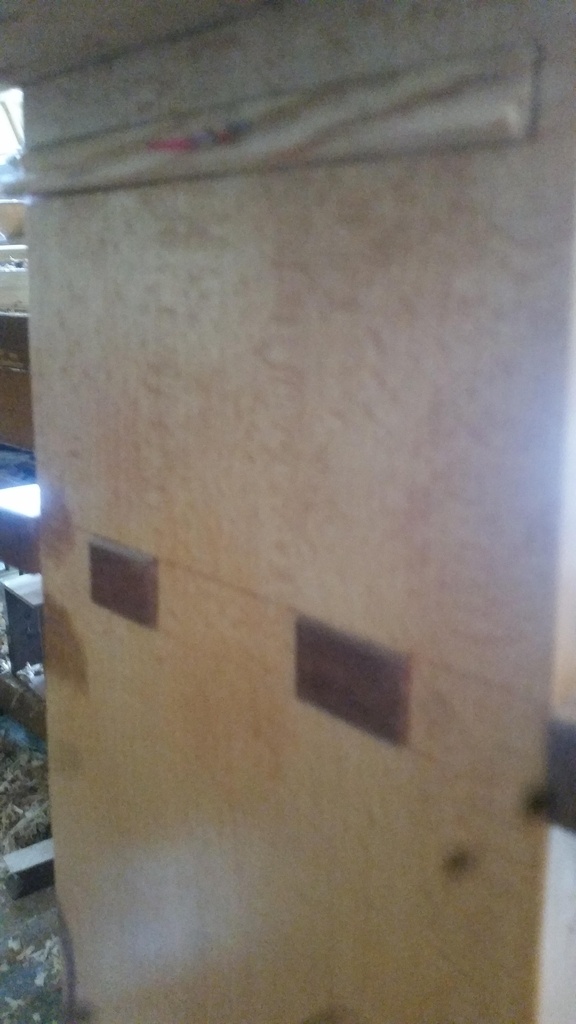

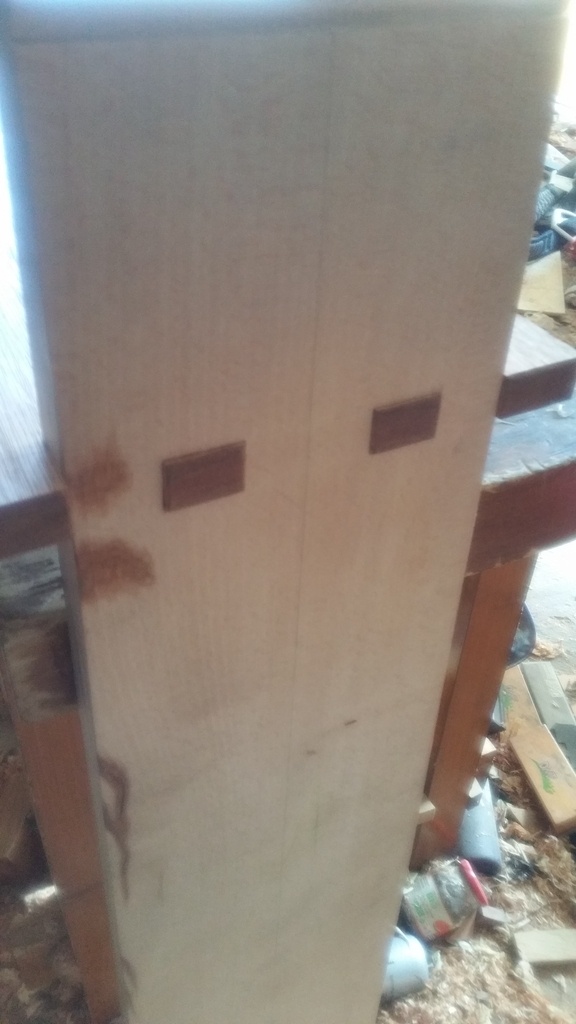

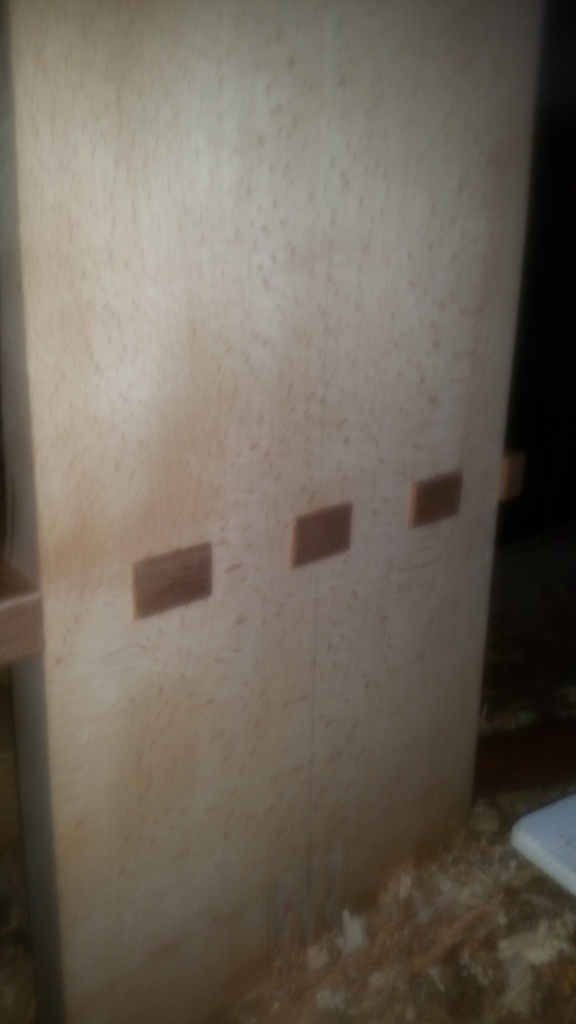

Le montant droit est un collage de 2 pièces de frêne, collage renforcé par 2 papillons et 3 sortes de dominos.

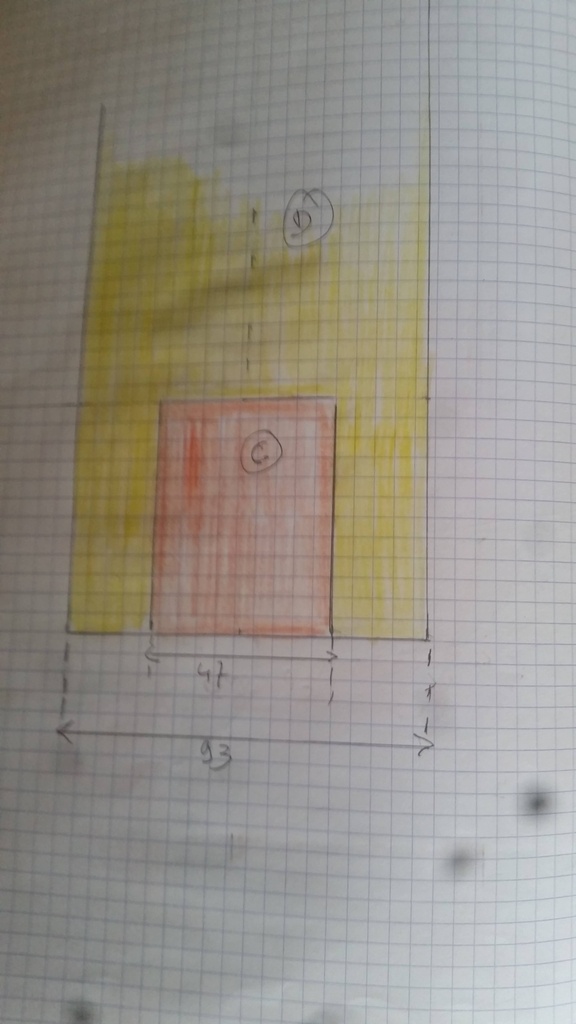

largeur 93 et épaisseur 47, longueur sur pièce

Publié

Partager

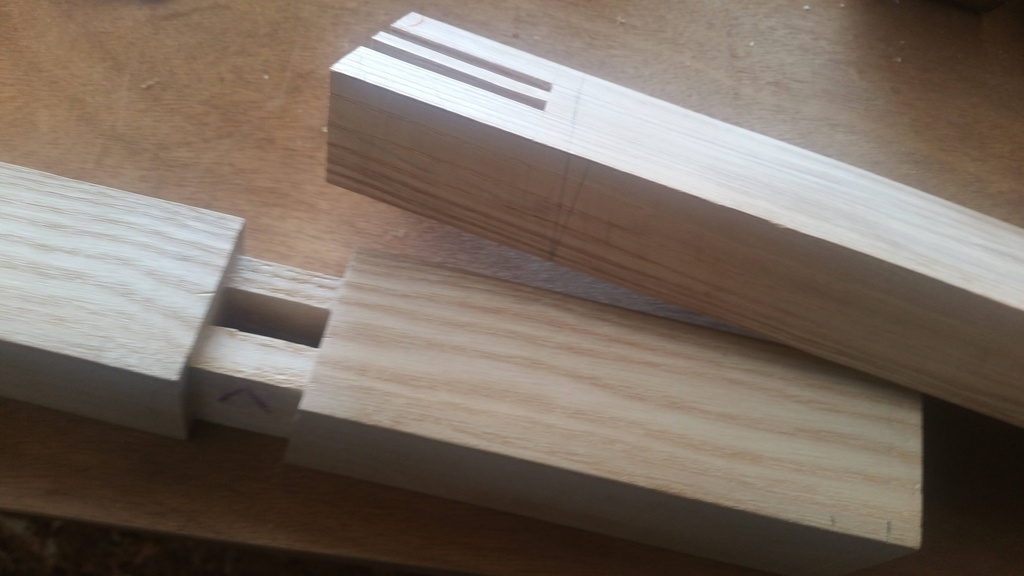

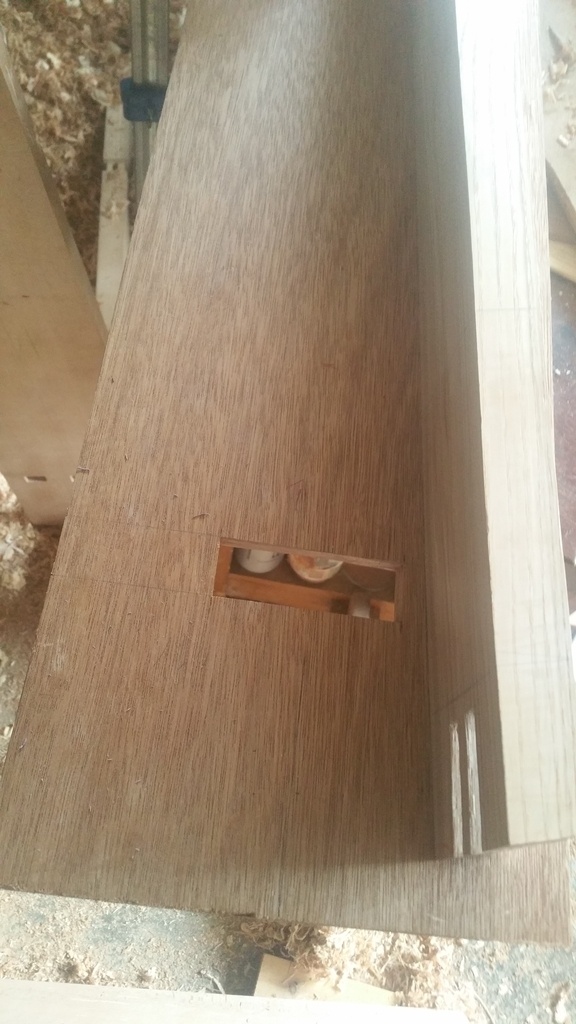

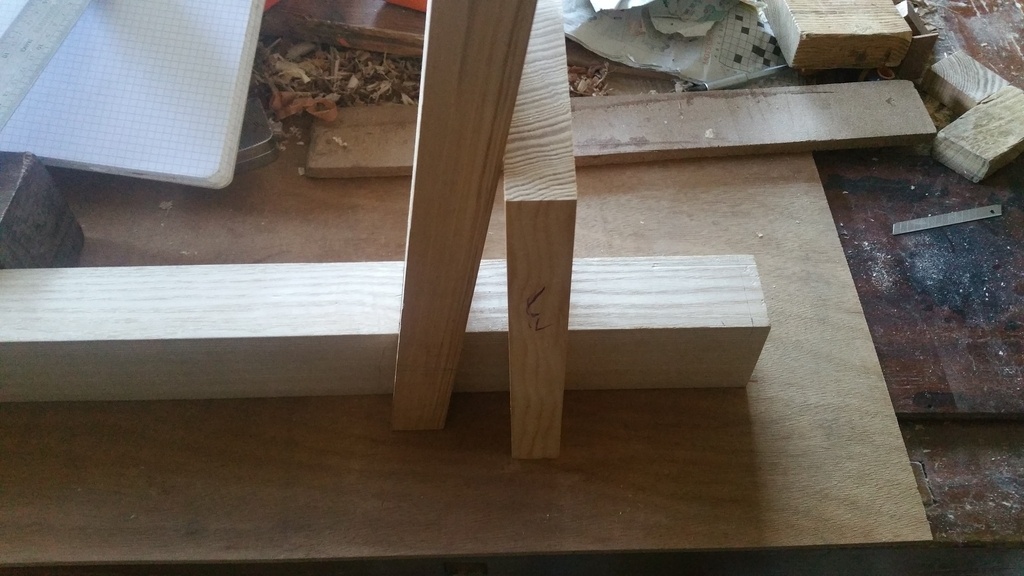

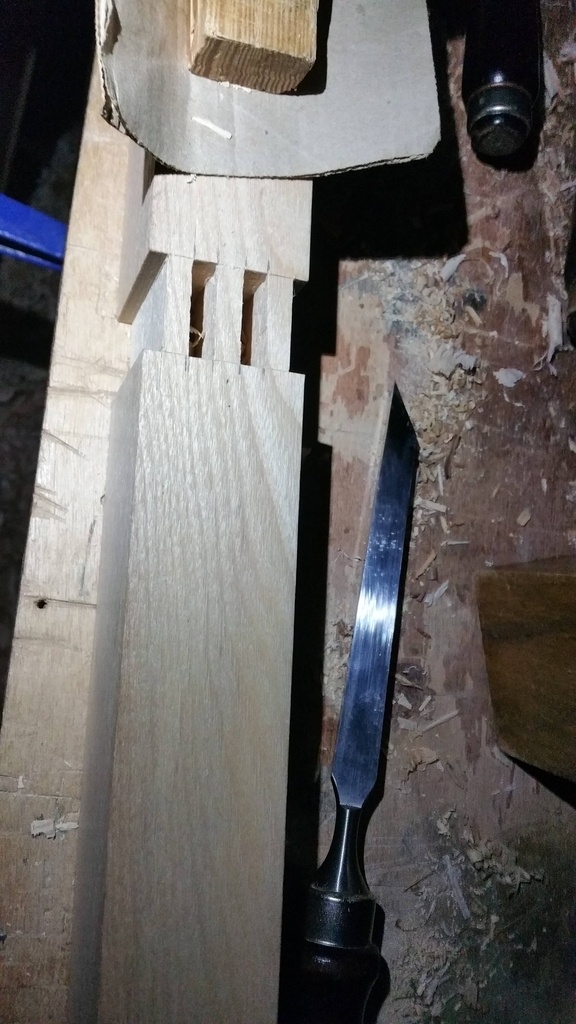

ASSEMBLAGE MONTANT DROIT ET TRAVERSE BASSE

Publié Mis à jour

Partager

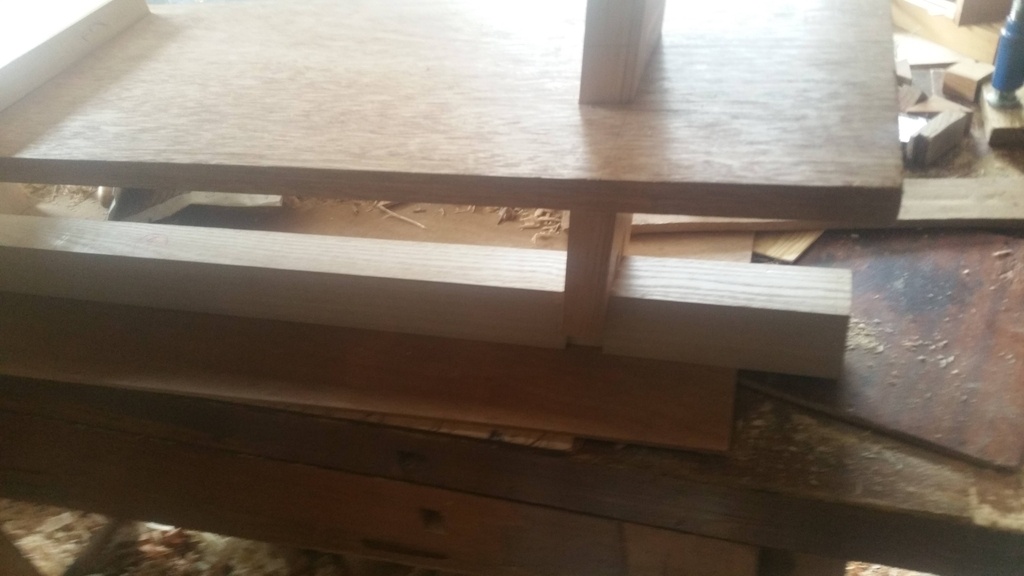

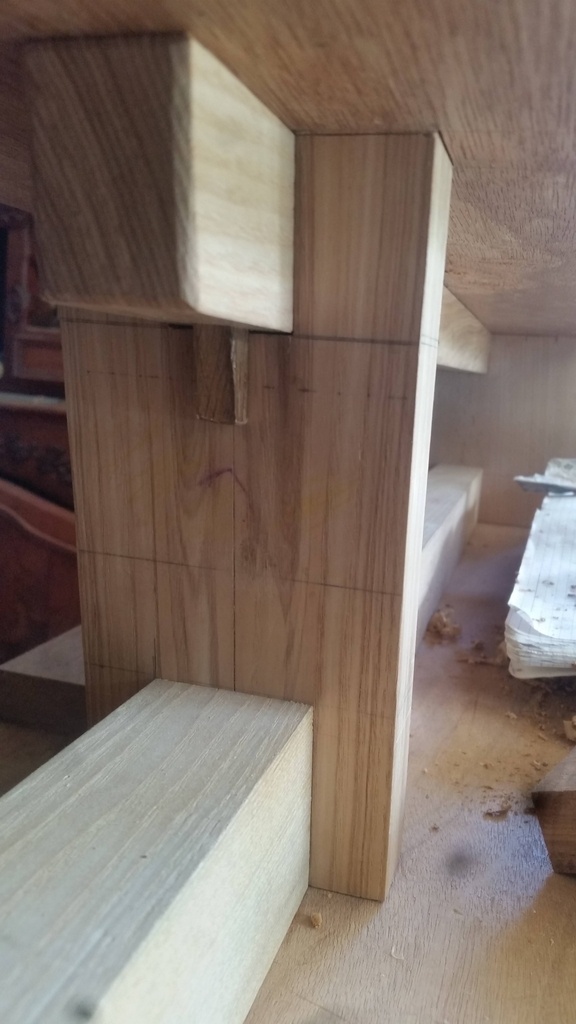

ASSEMBLAGE MONTANT DROIT ET PLANCHER

montant droit traverse le plancher

Publié Mis à jour

Partager

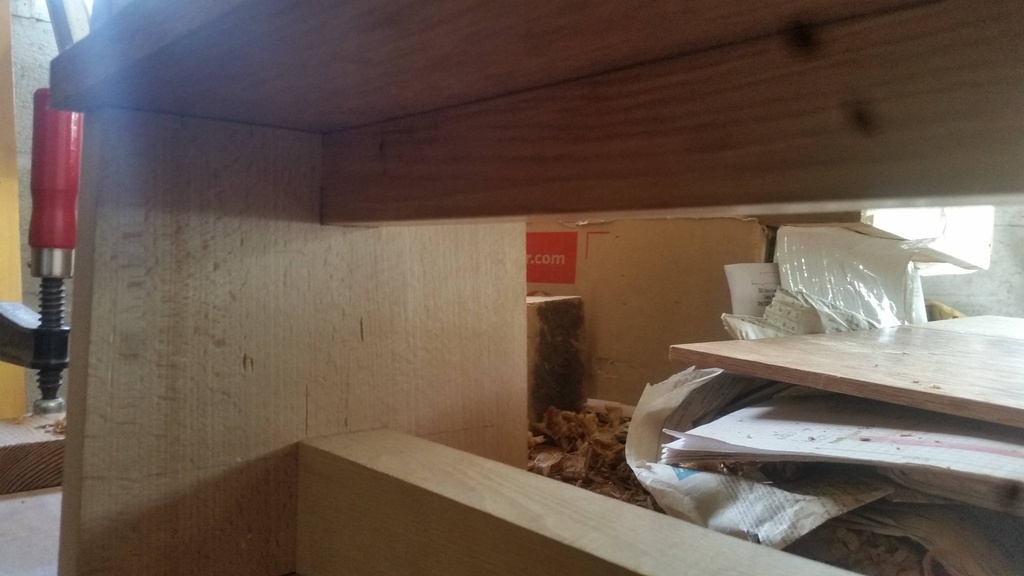

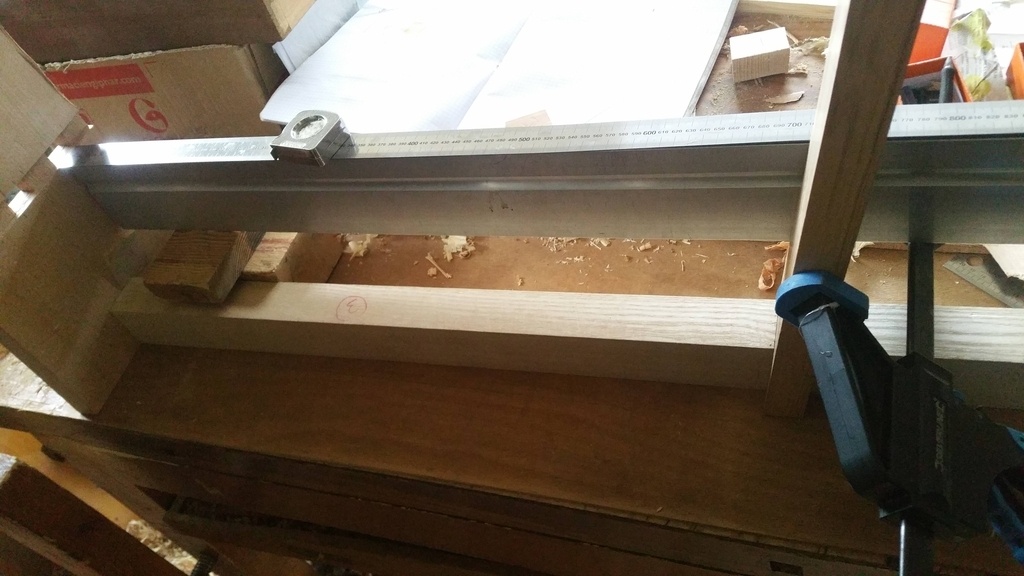

TRAVERSE SOUTIEN PLANCHER

la traverse est en frêne, fini 811 42 31

Publié Mis à jour

Partager

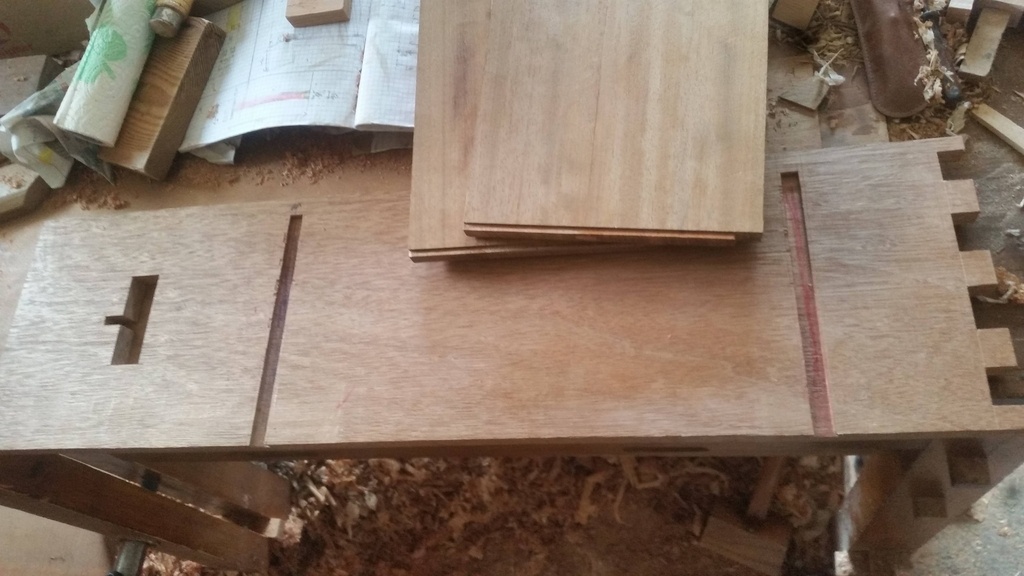

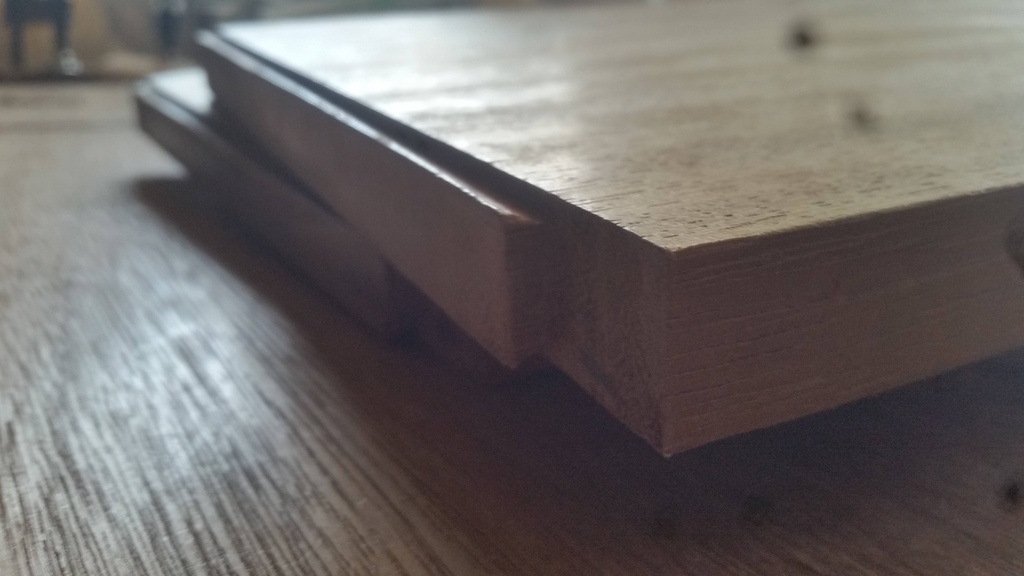

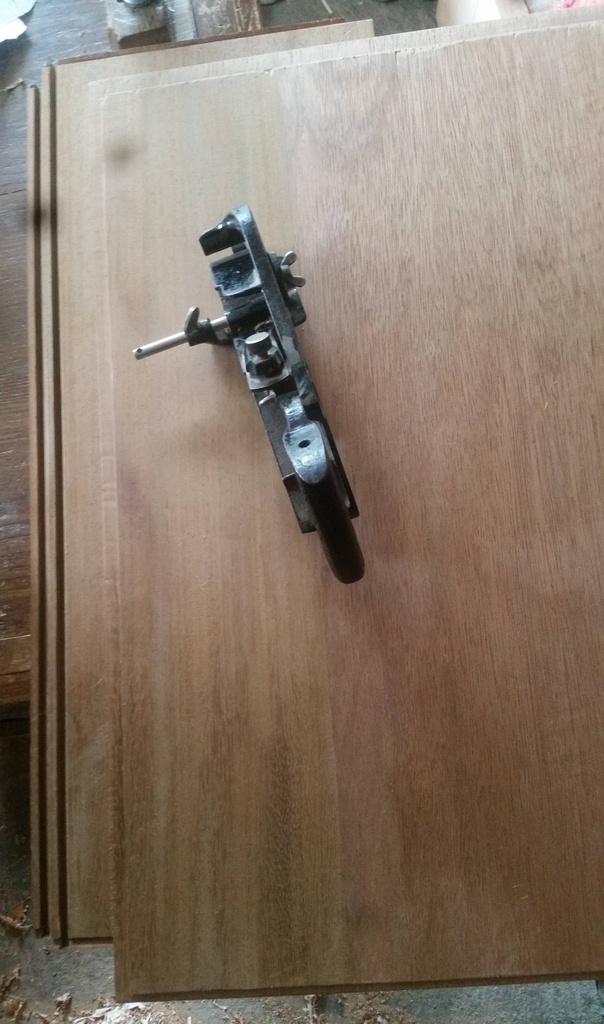

PANNEAUX DES COTES DE LA CAISSE

ils sont en exotique et en quartier, de 20 d'épaisseur et 250 de largeur

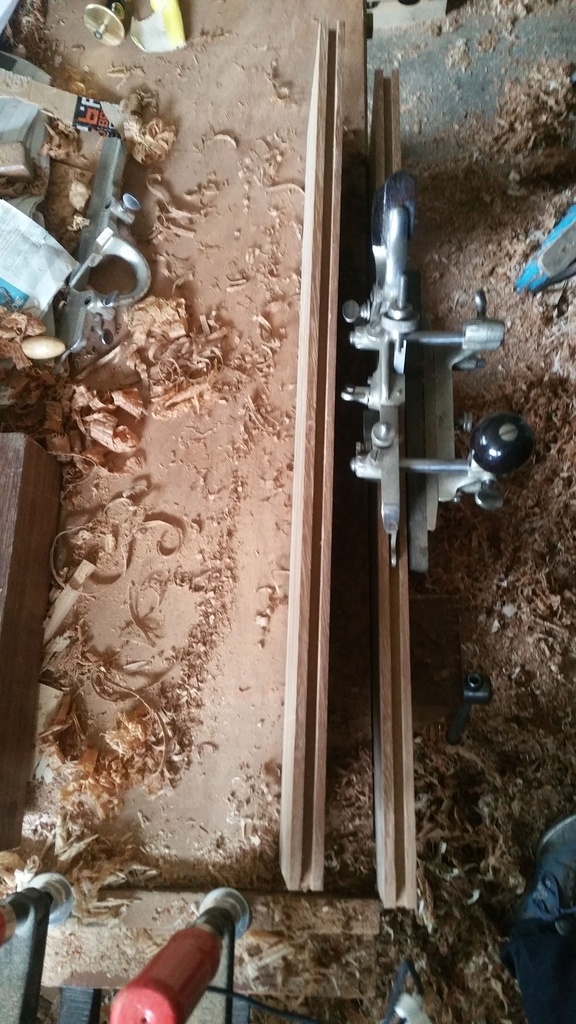

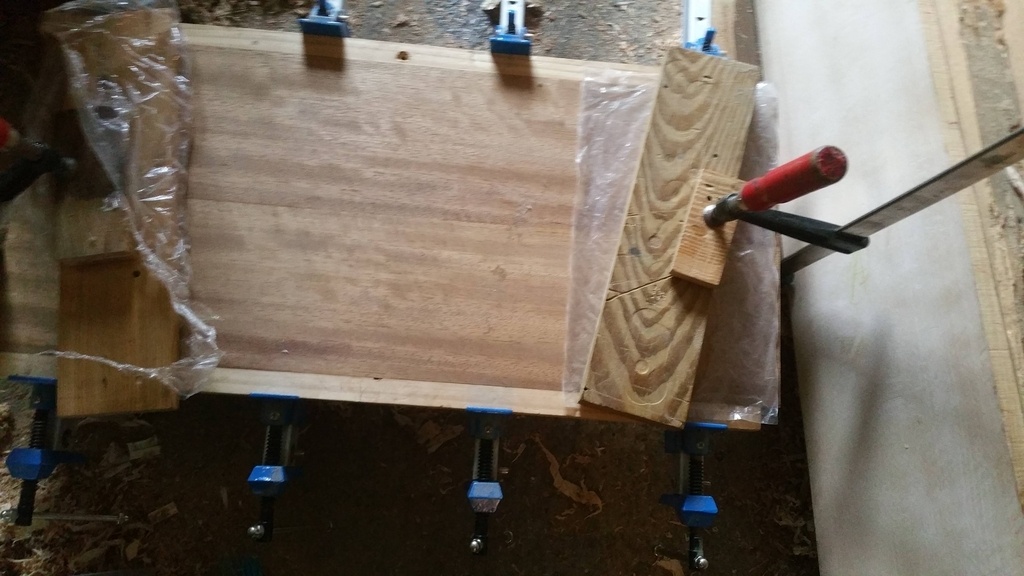

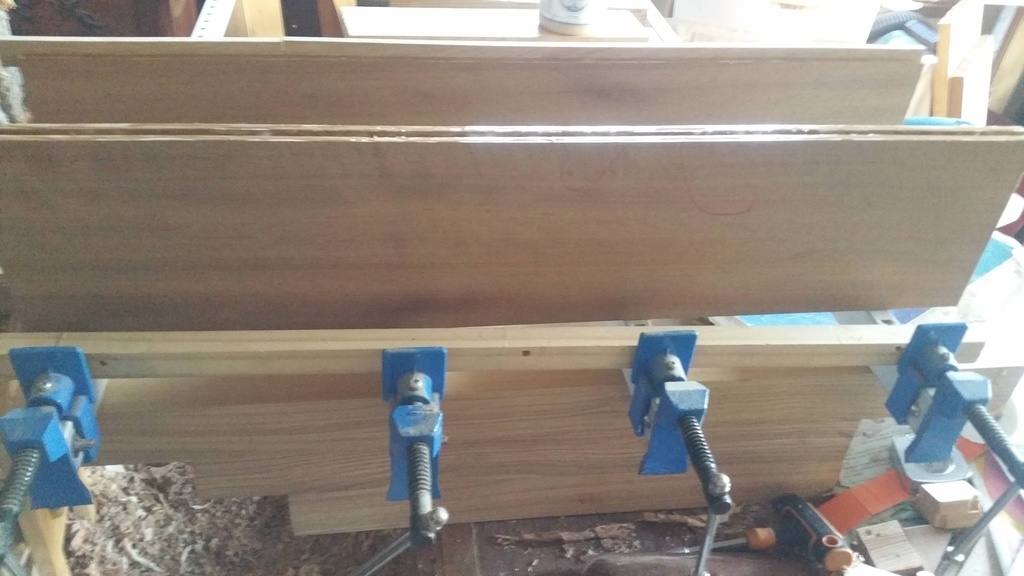

ils sont obtenus par collage renforcé par rainures et languettes

Publié

Partager

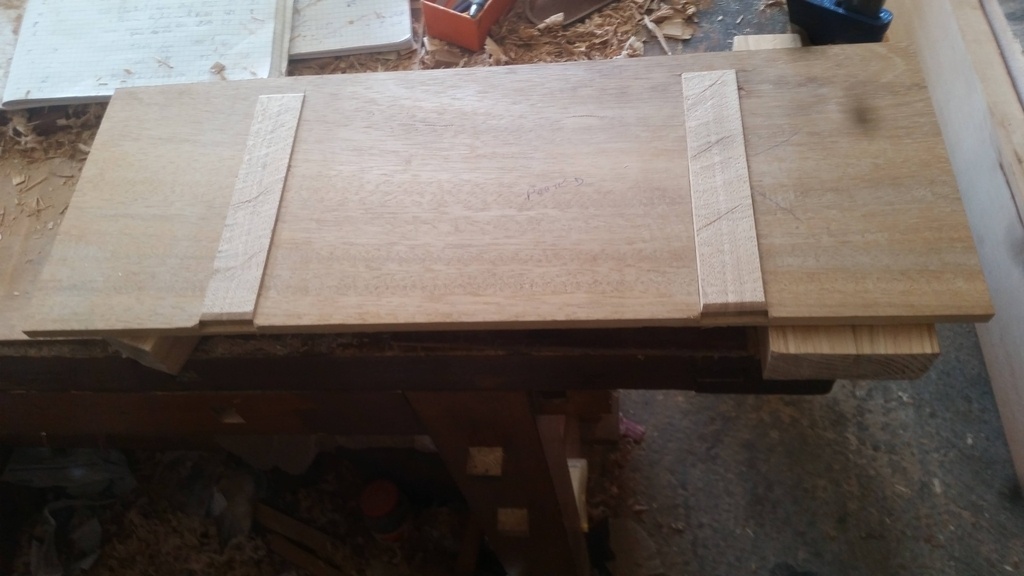

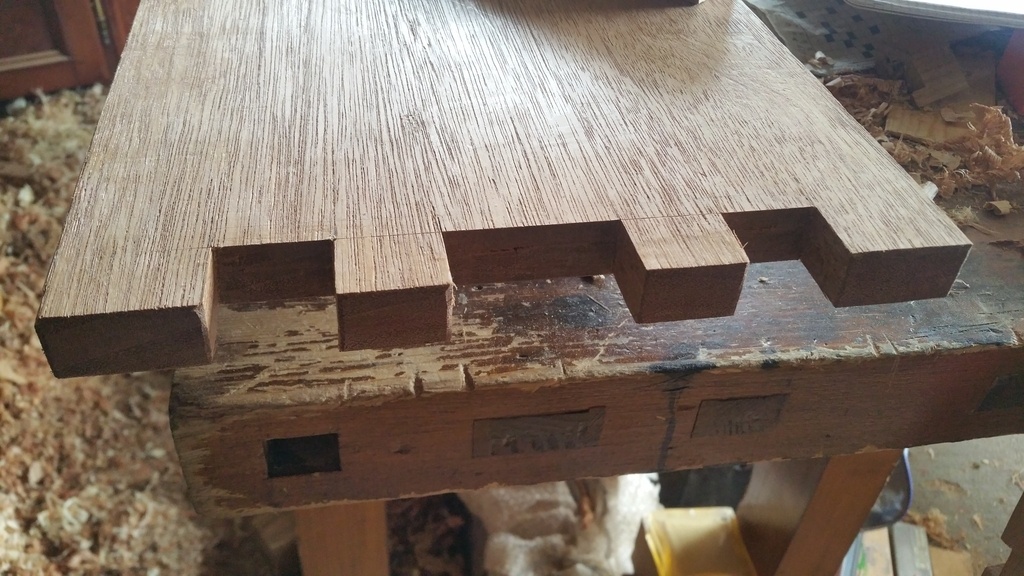

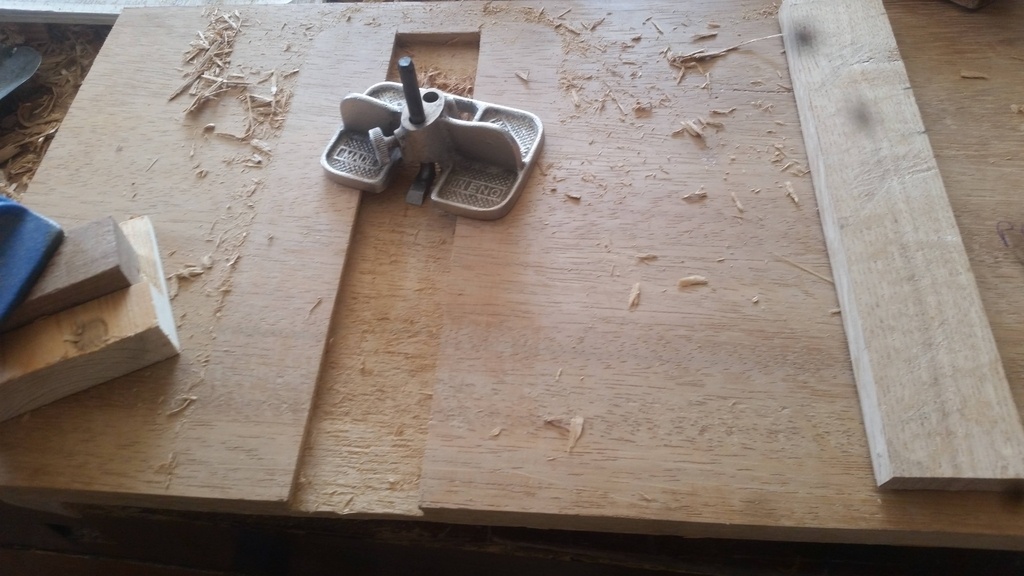

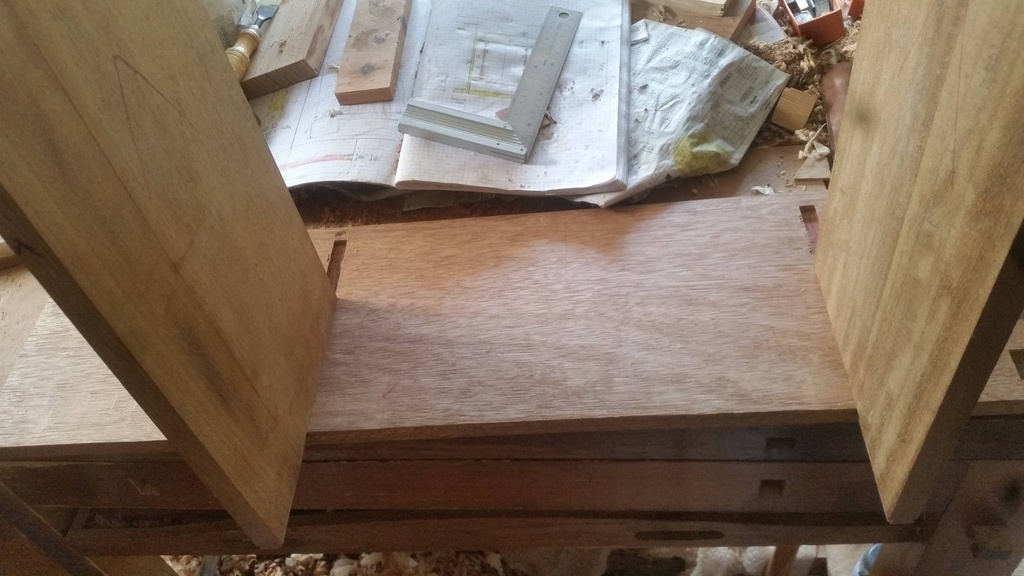

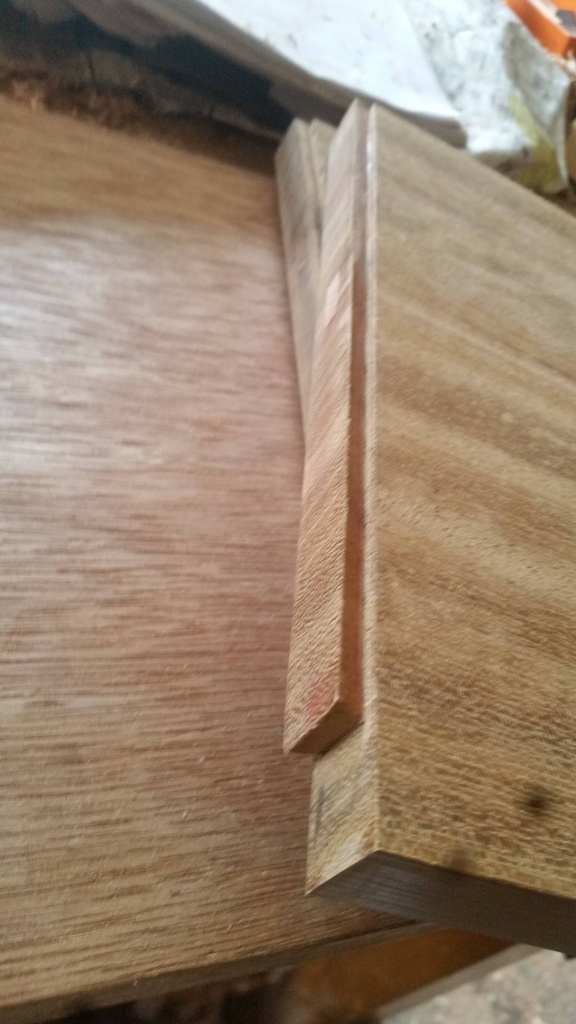

ASSEMBLAGE PANNEAUX COTES A ETAGERE ET AU PLANCHER

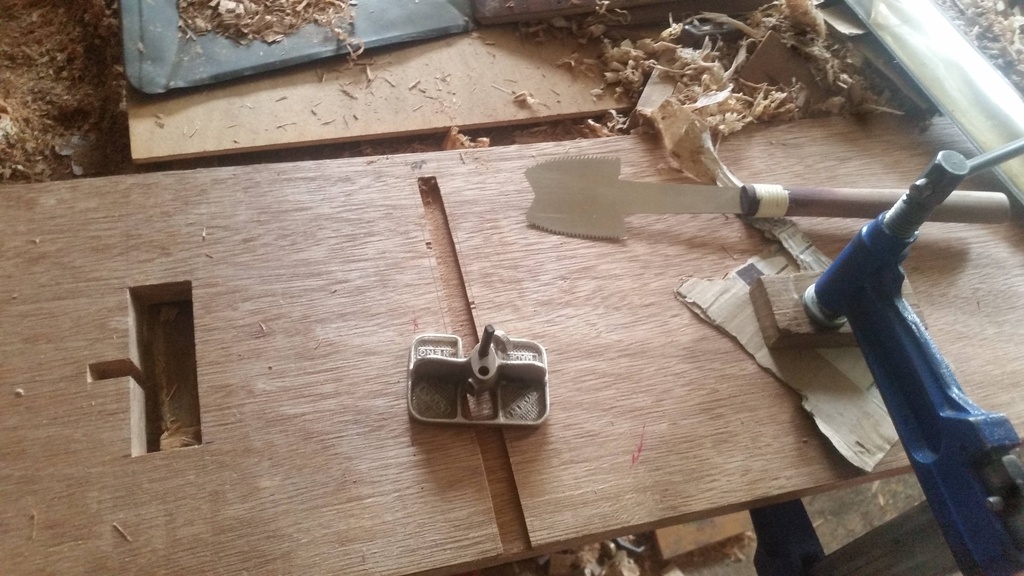

Assemblage à queues d'aronde coulissante

Publié

Partager

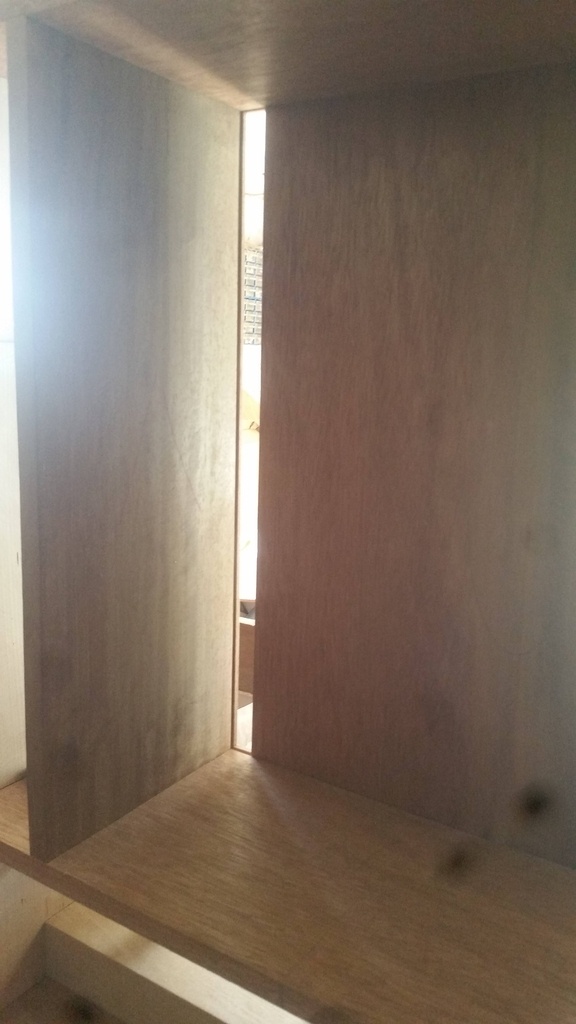

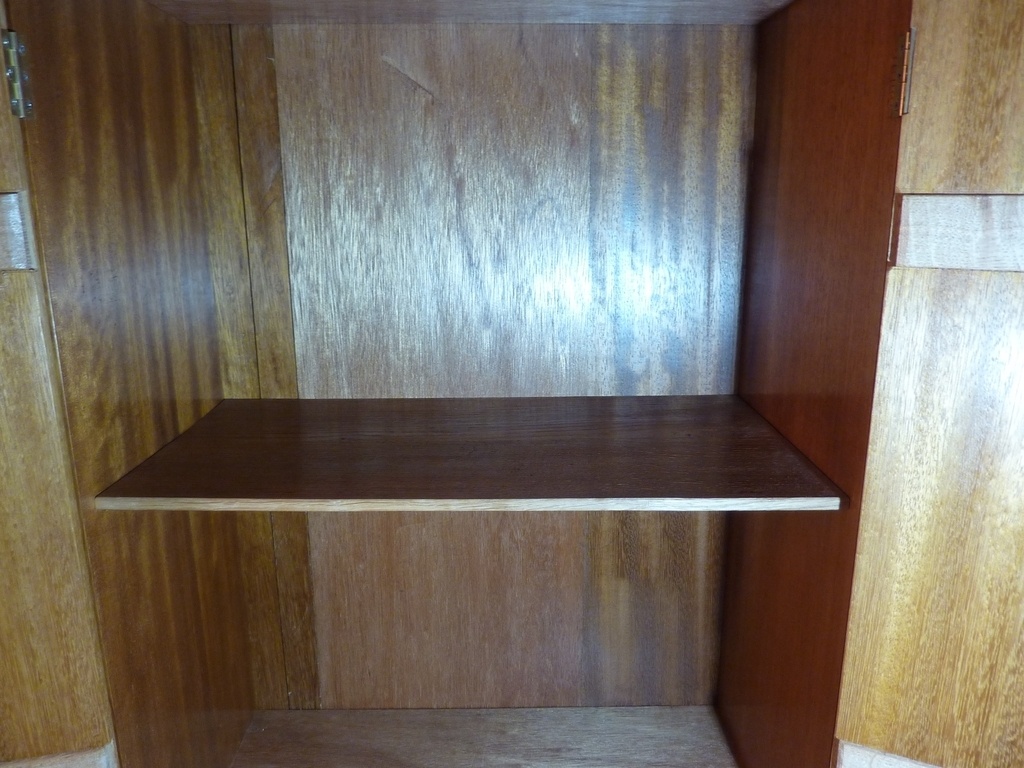

LE FOND

le fond est en exotique collé à plat joint, provient du plateau refendu qui a donné l étagère et le plancher

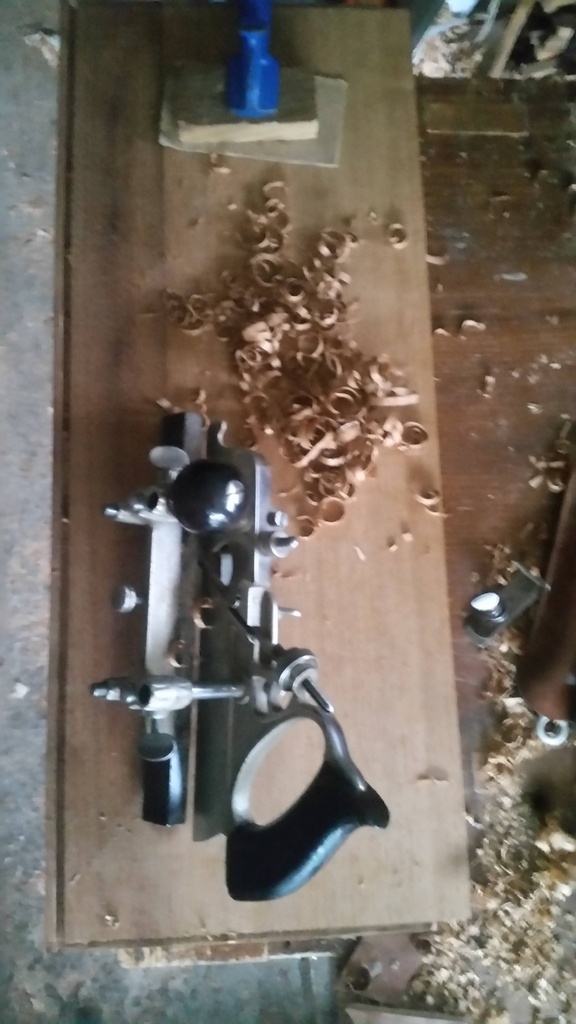

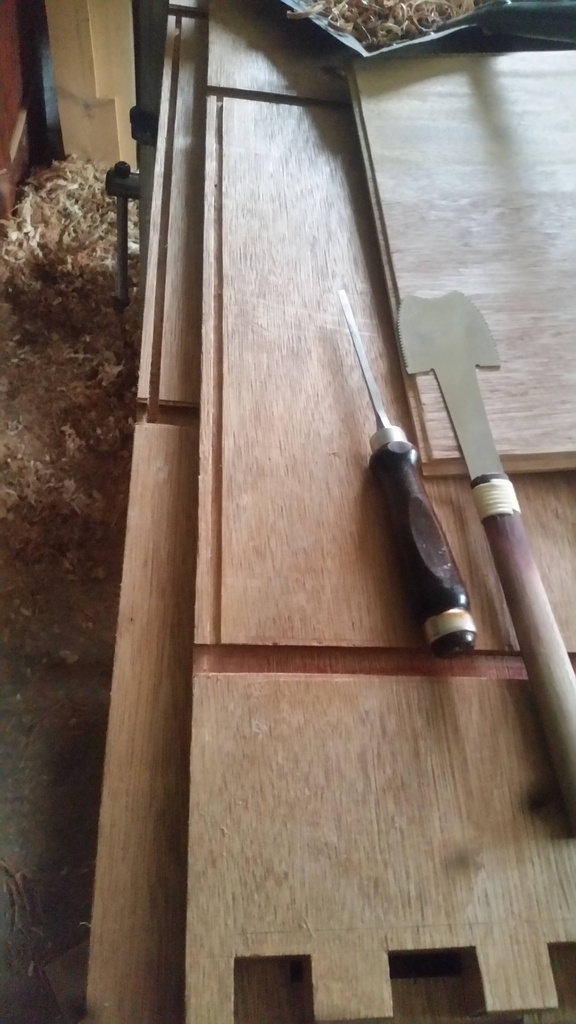

il est amovible et inséré dans des rainures

Publié Mis à jour

Partager

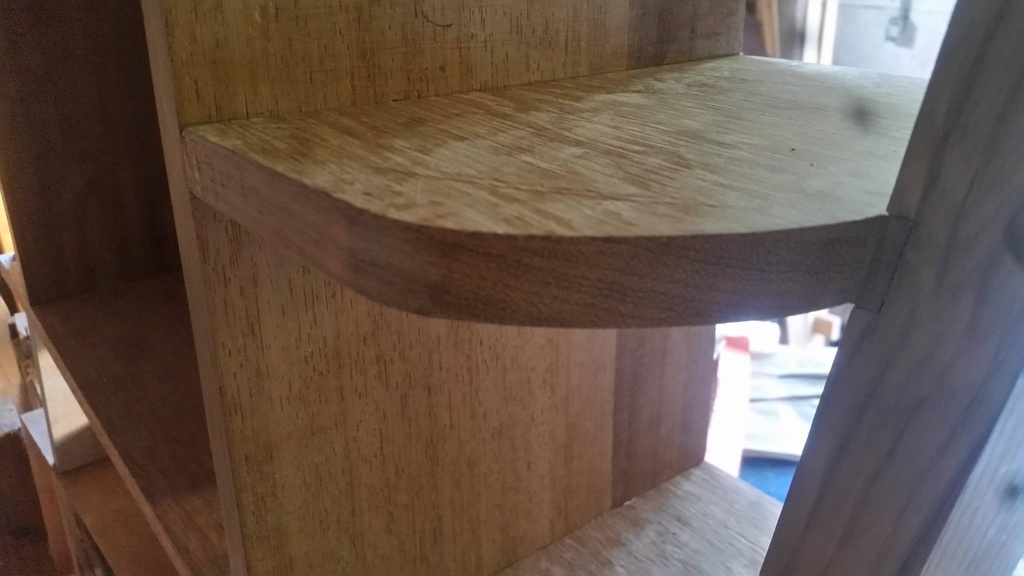

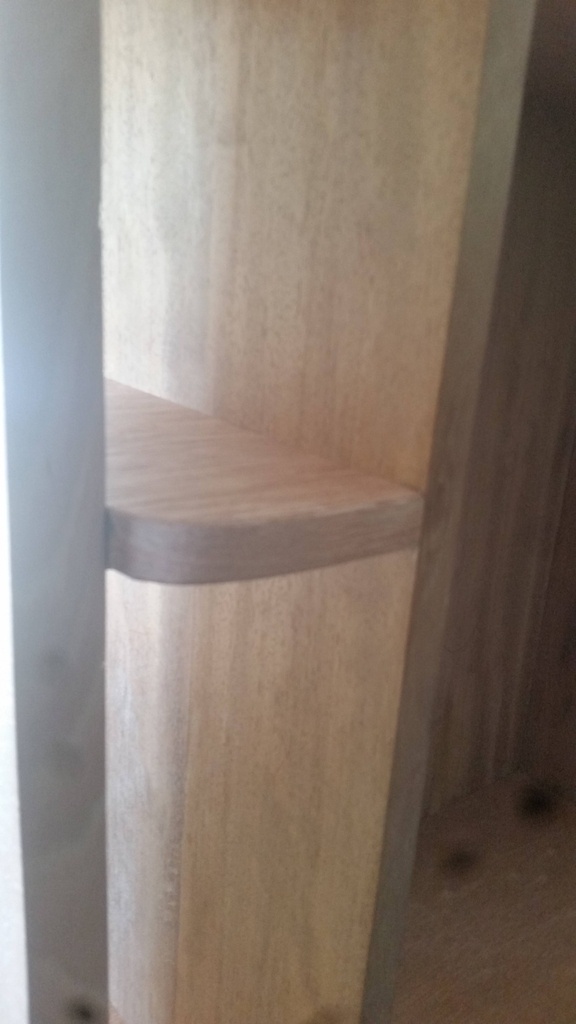

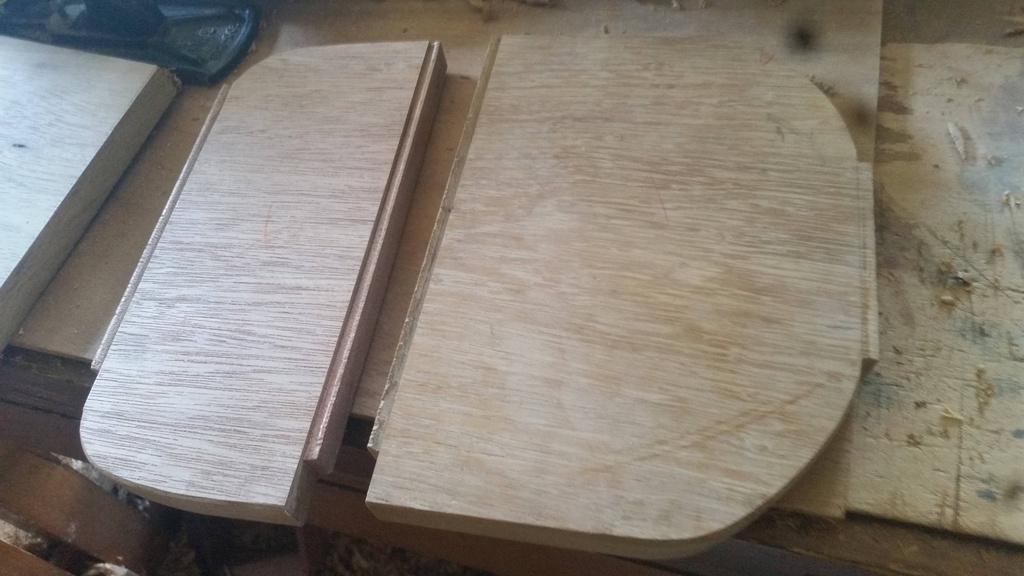

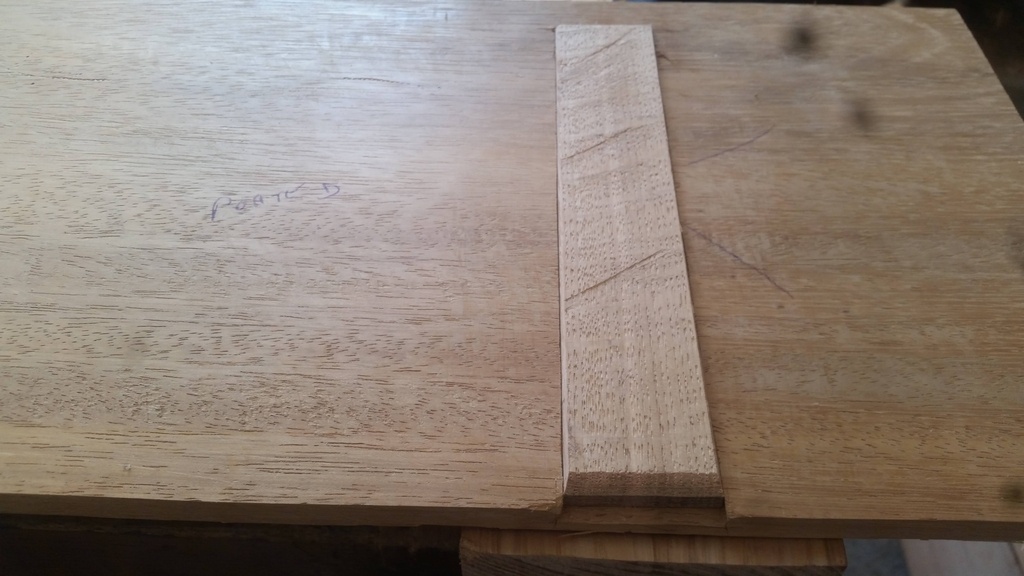

LES PETITES ETAGERES

les petites étagères sont en exotique de 20 en épaisseur et 250 en profondeur
elles s'assemblent à queues d'aronde coulissantes et elles sont chantournées

Publié Mis à jour

Partager

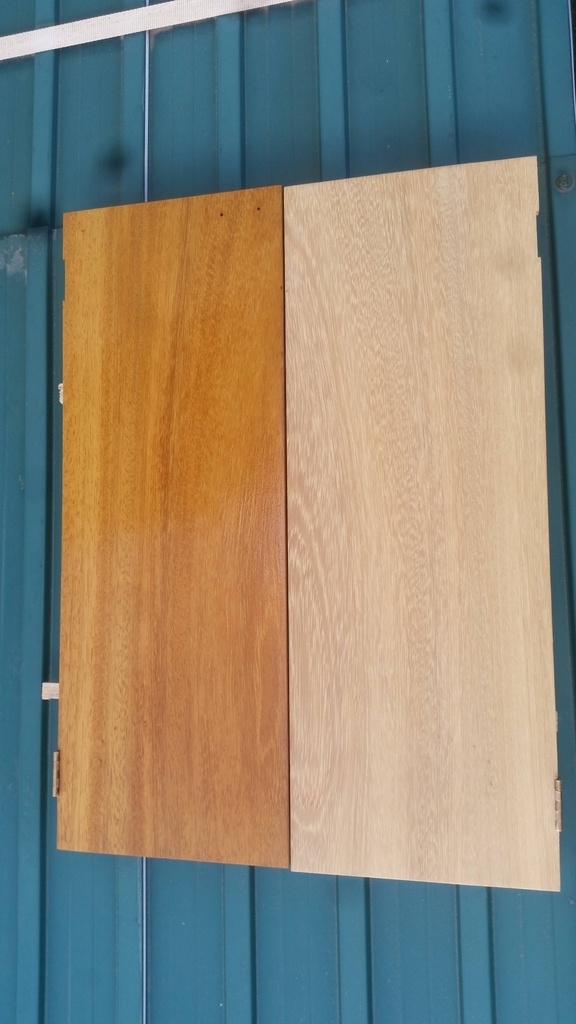

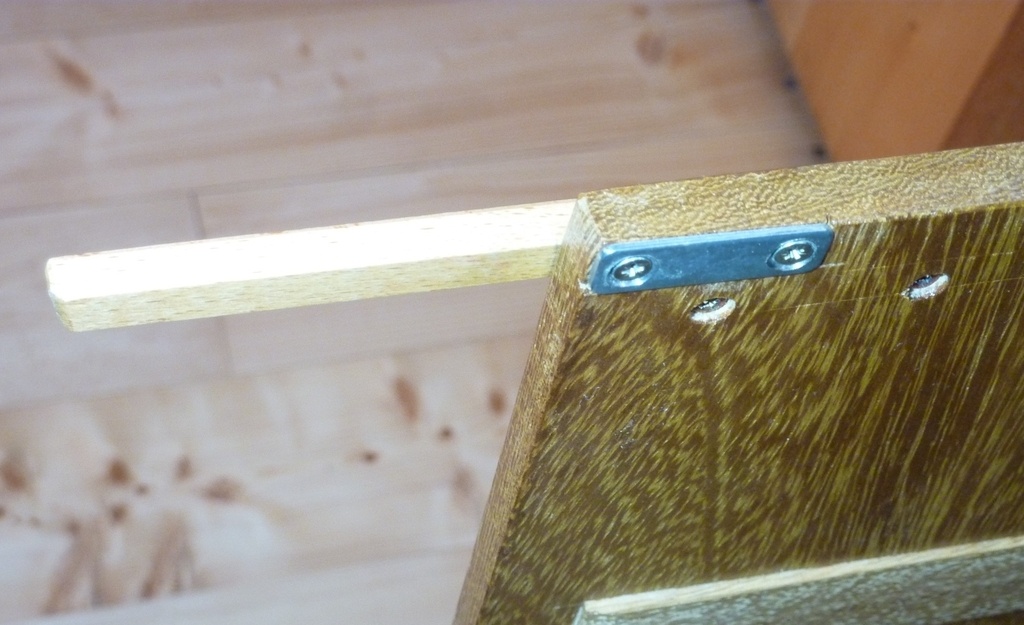

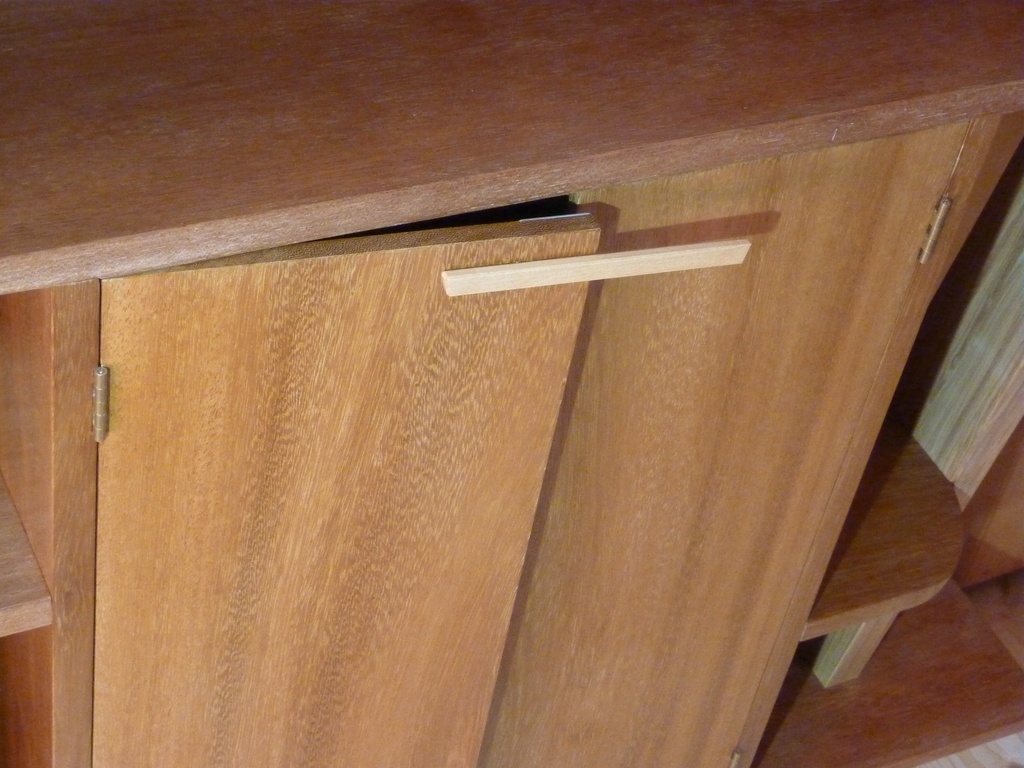

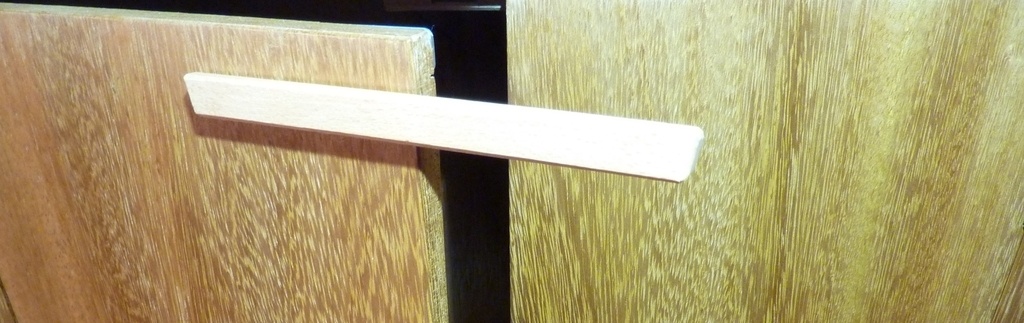

LES PORTES

Les portes sont en massif, le bois est refendu pour avoir un effet papillon
11 mm épaisseur et 222.5 de large

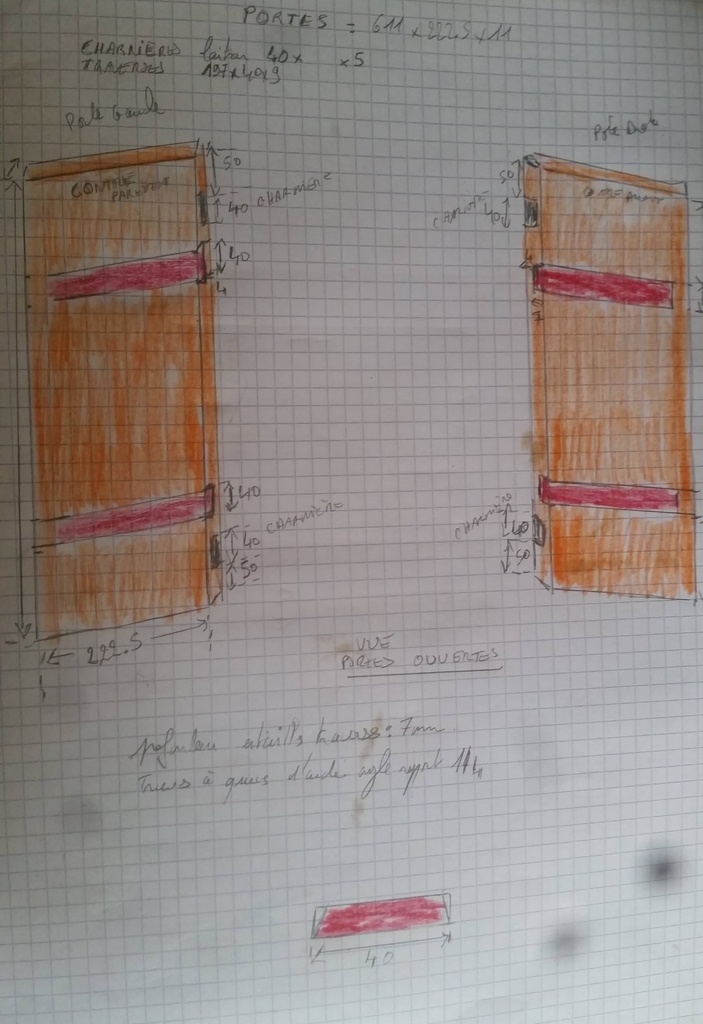

portes détails

Publié Mis à jour

Partager

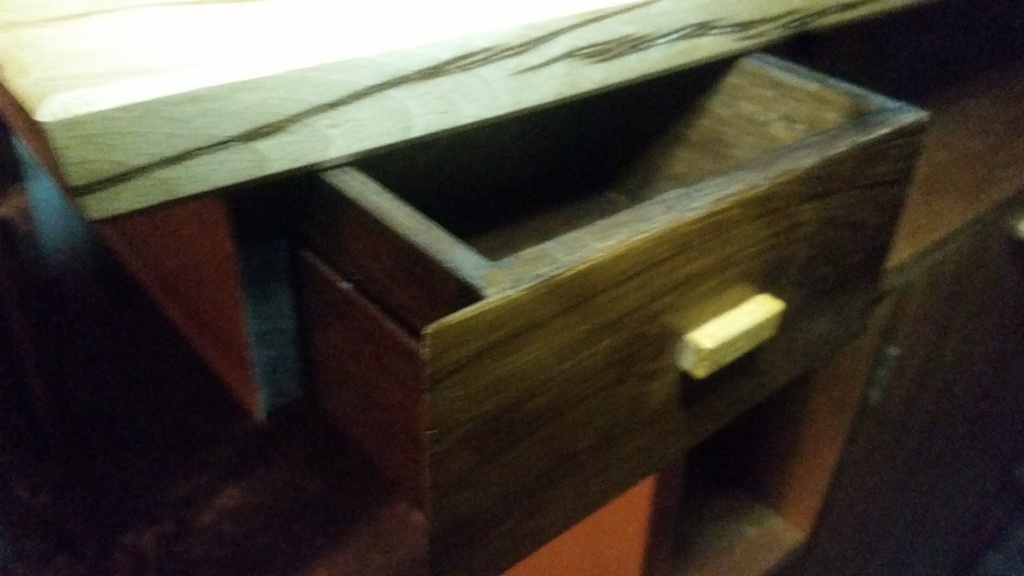

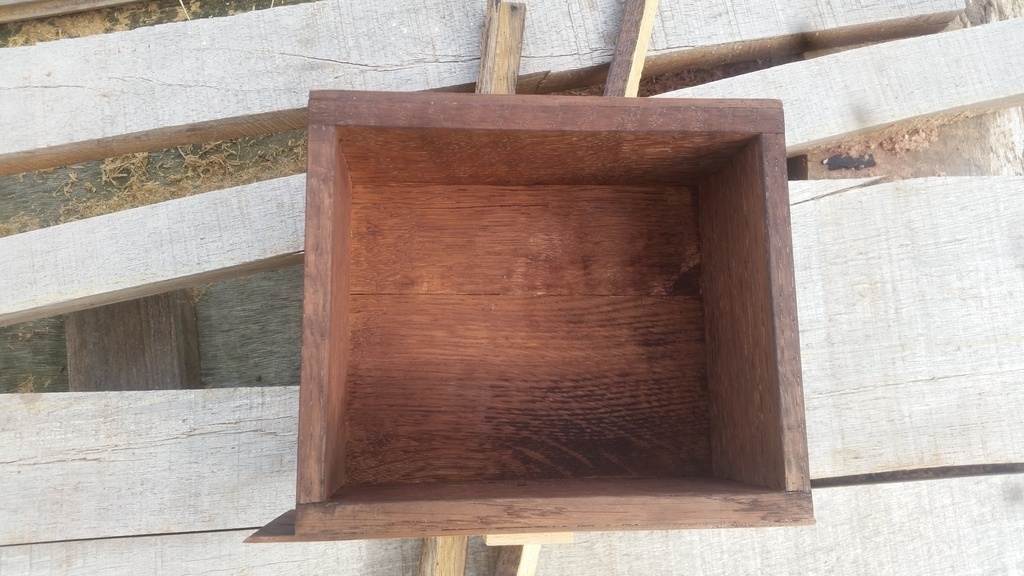

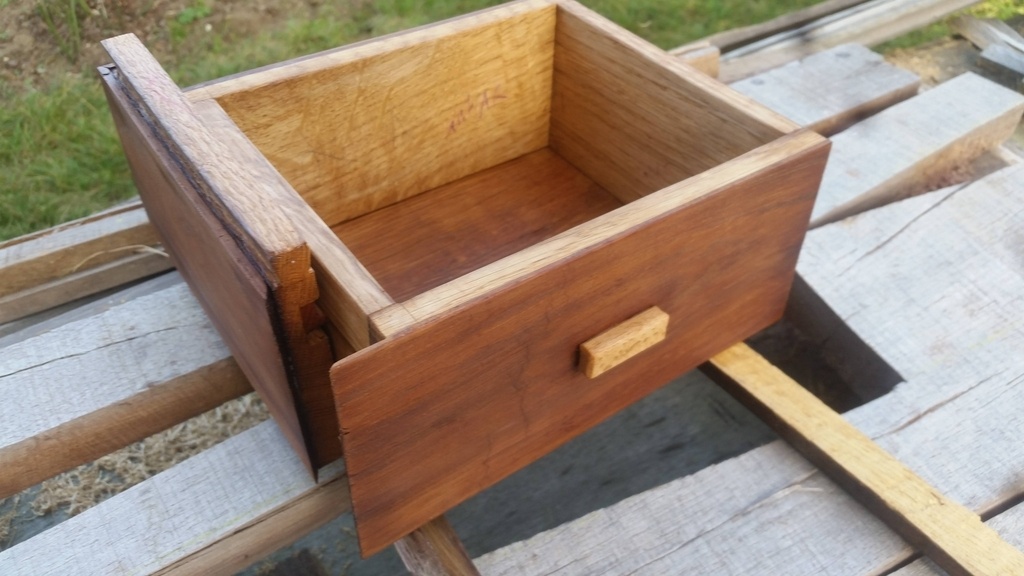

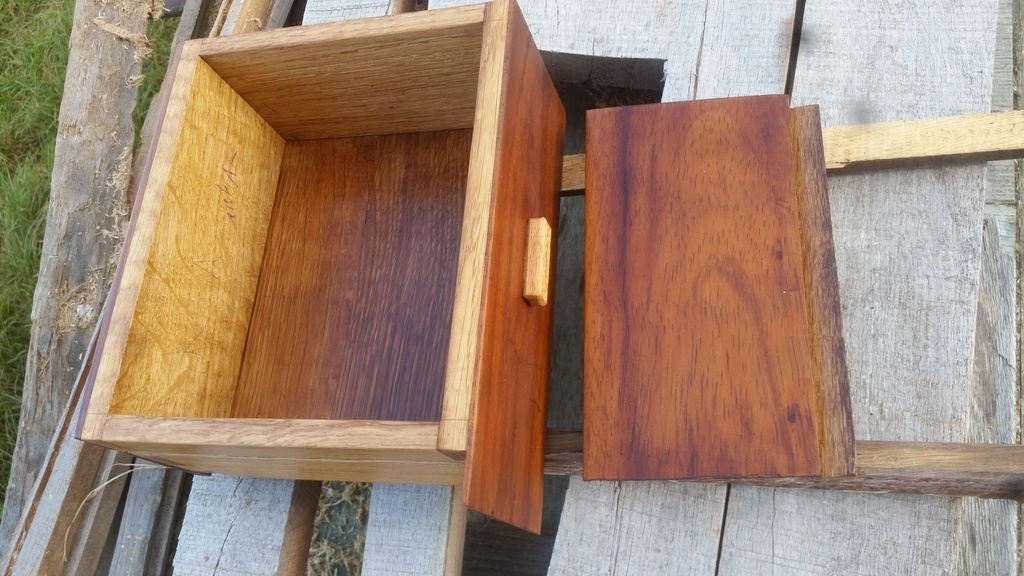

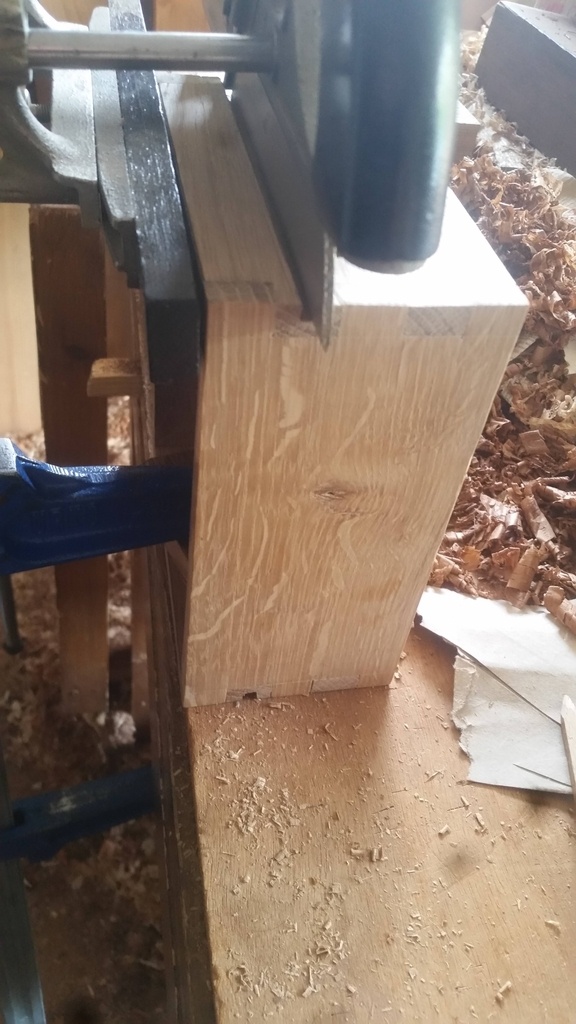

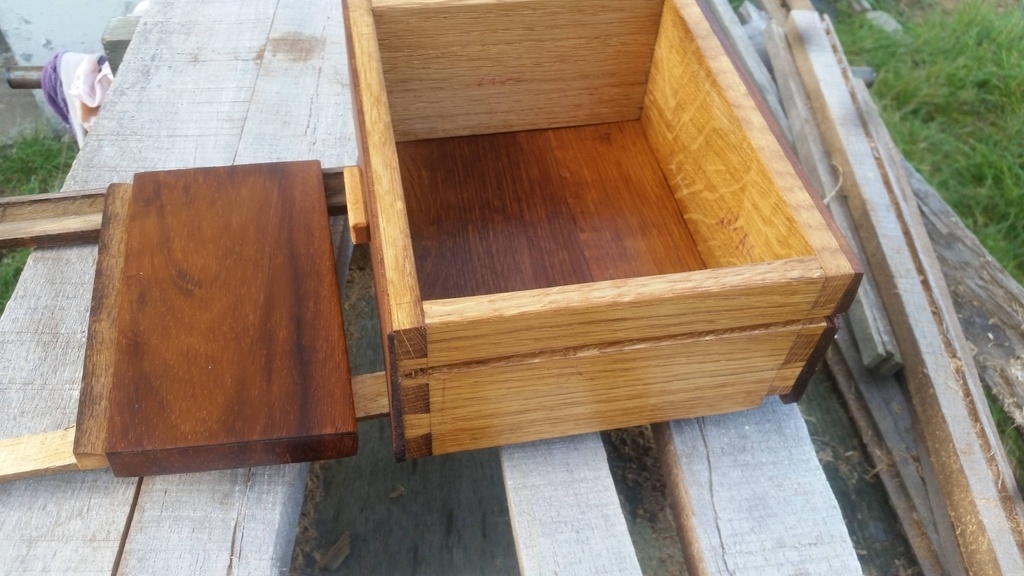

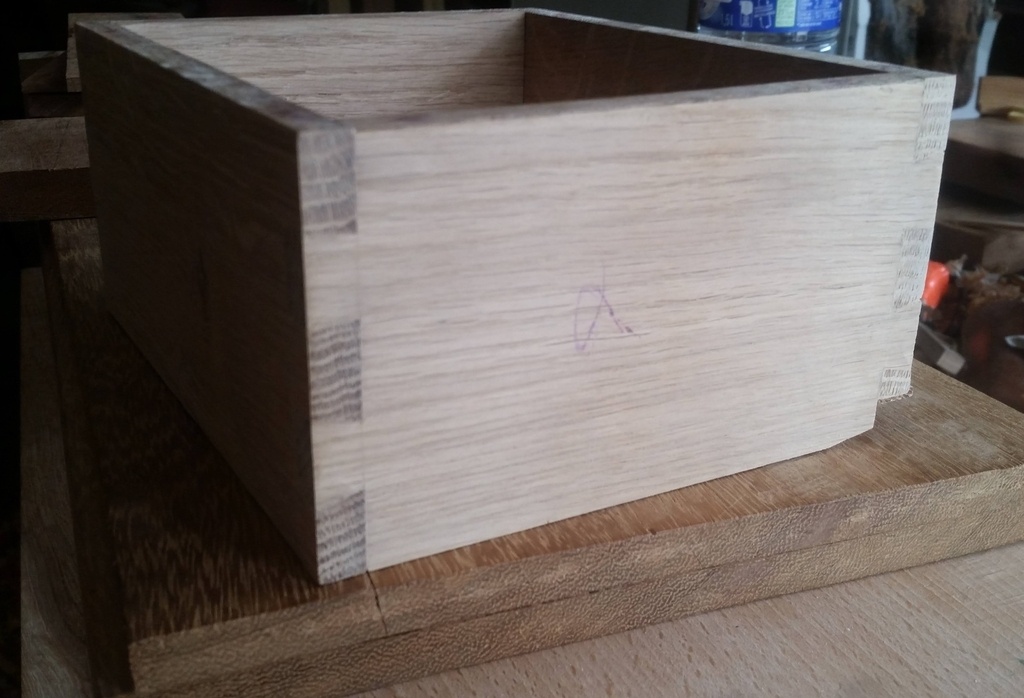

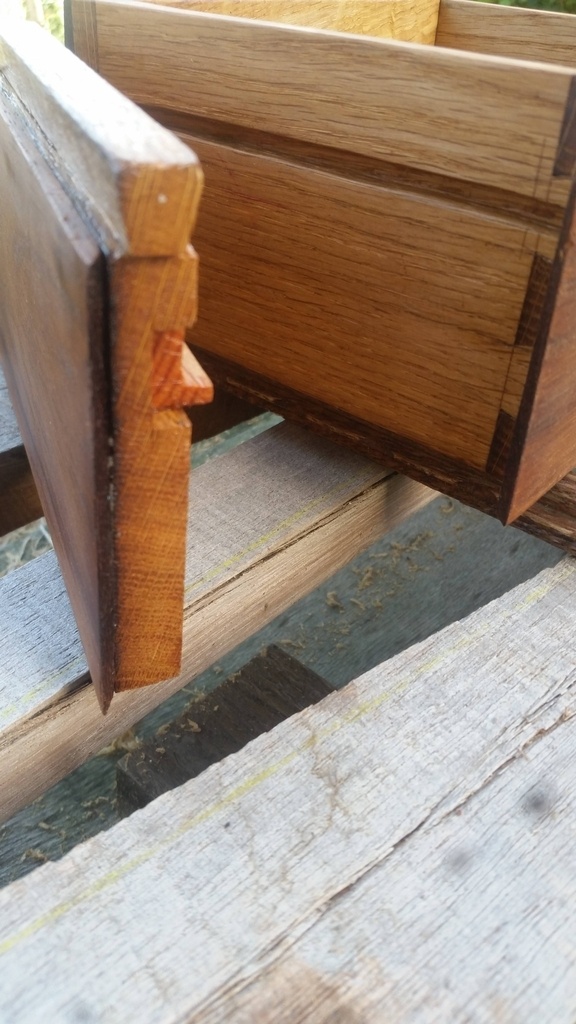

LE TIROIR

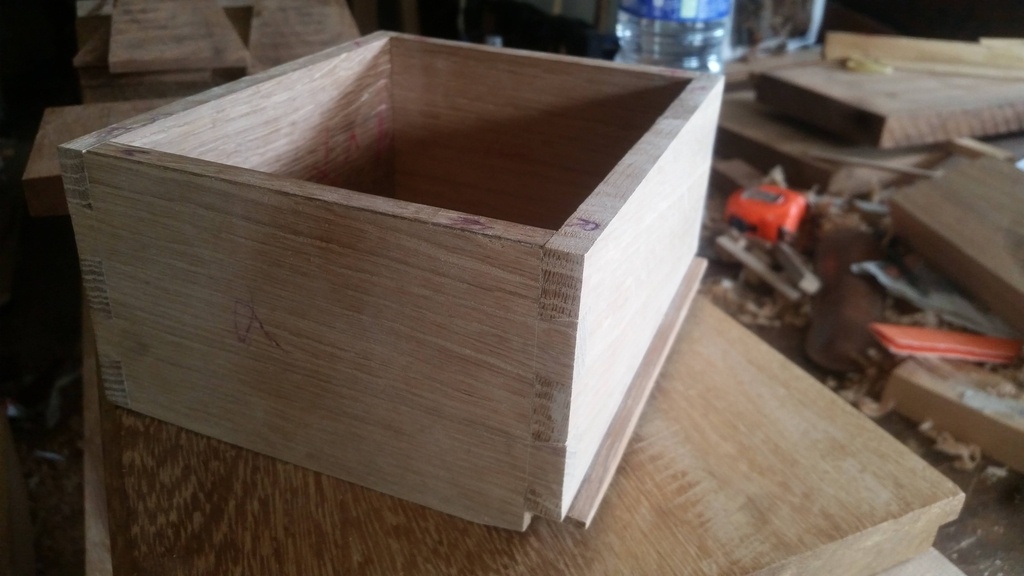

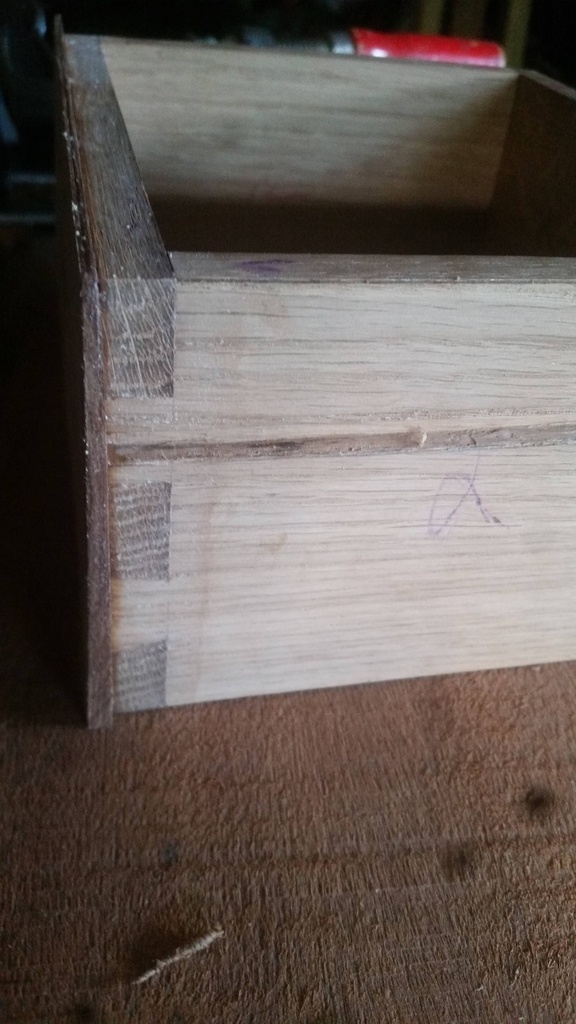

le tiroir est chêne assemblé à queues d'arondes classique et fond qui coulisse dans des rainures
le tiroir est plaqué en exotique sur sa face et l'arrière
il coulisse sur des glissières en massif mi dur

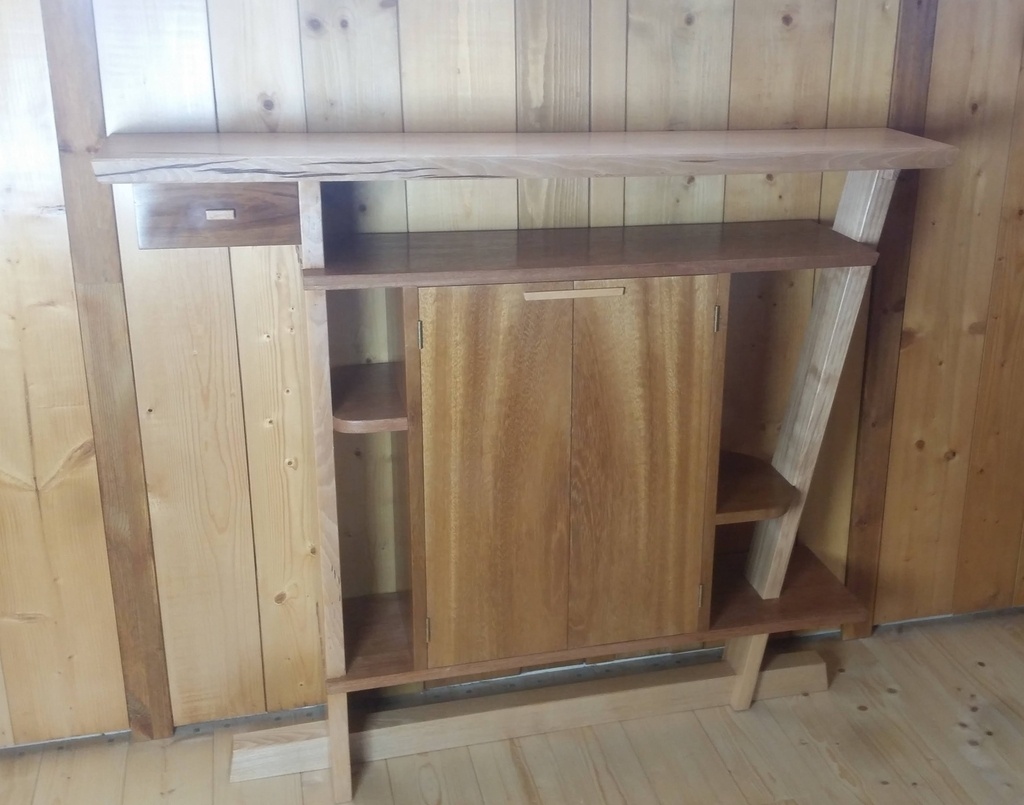

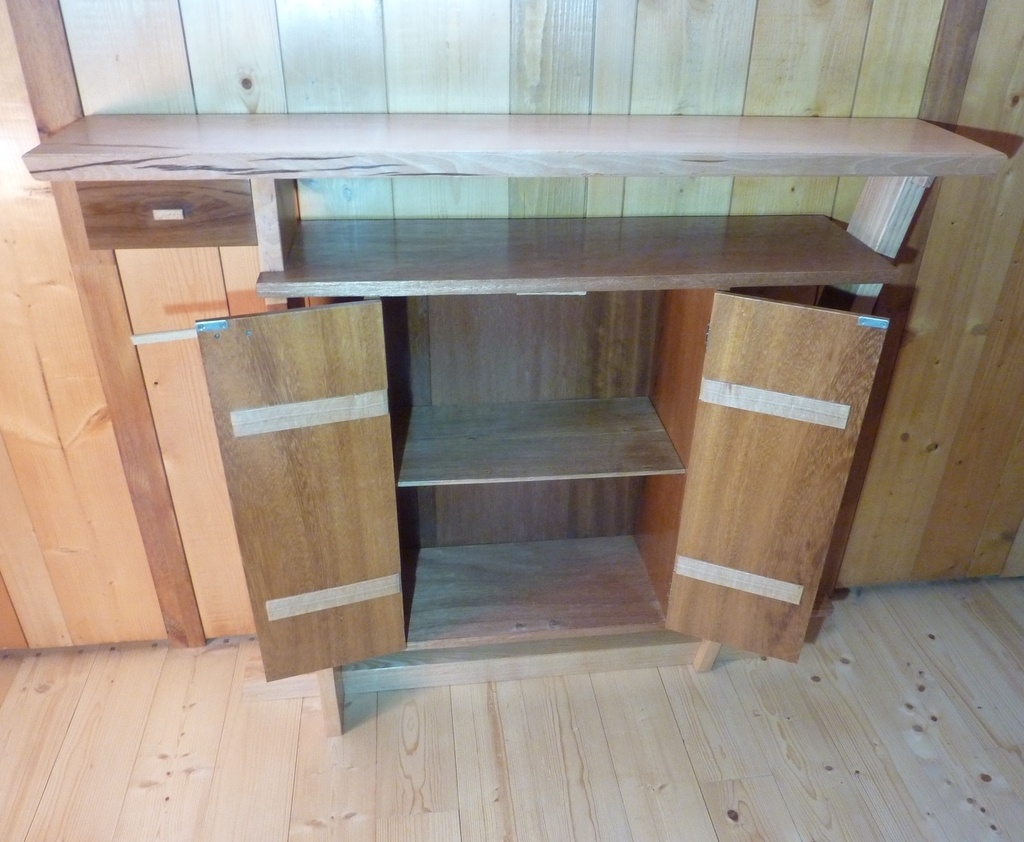

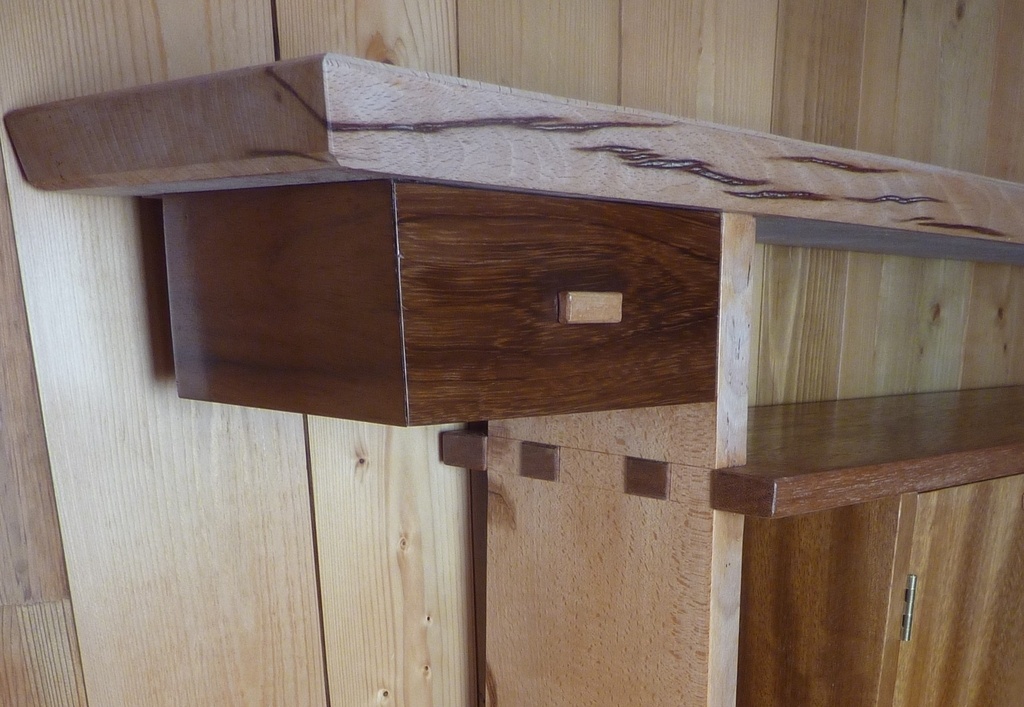

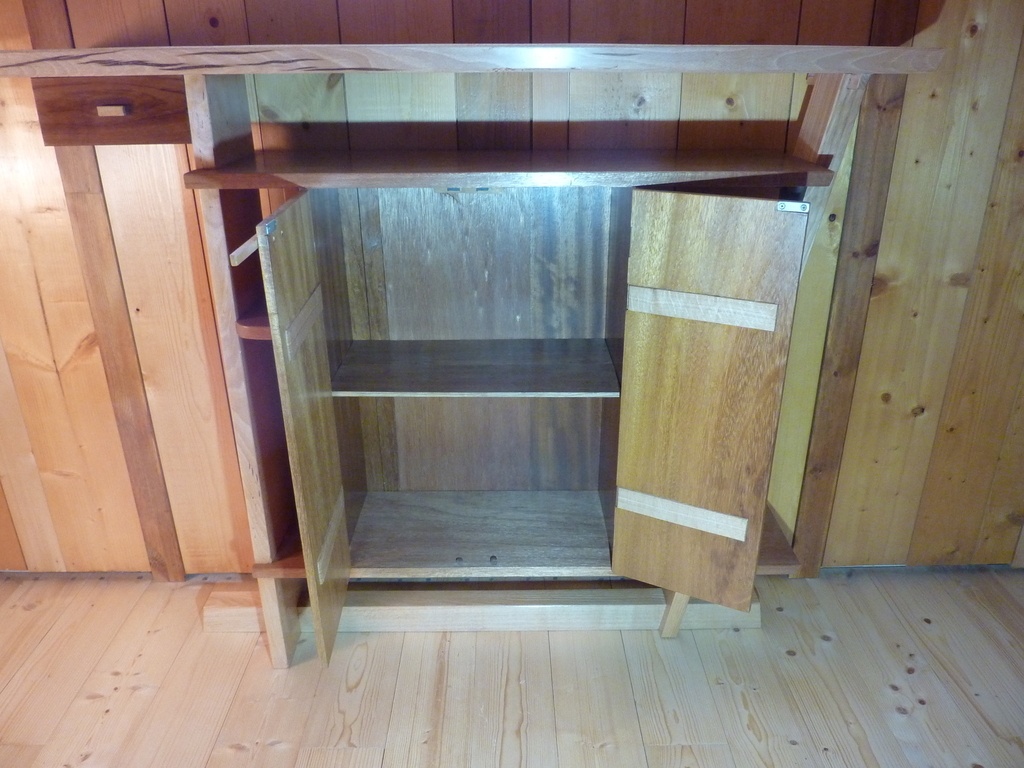

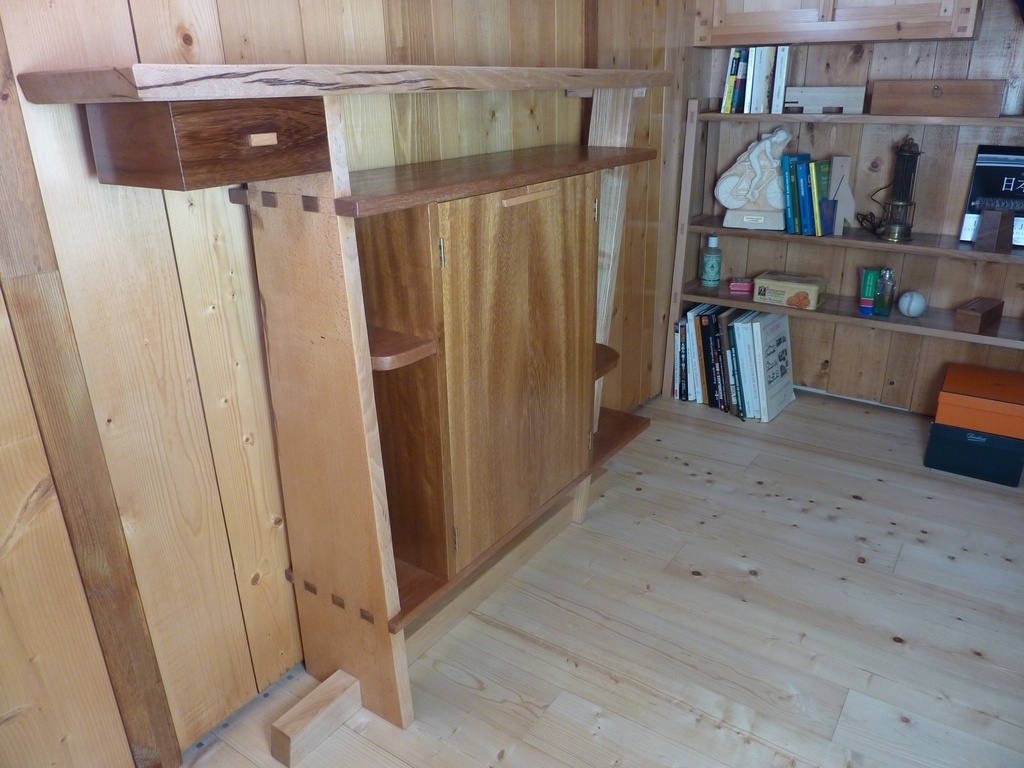

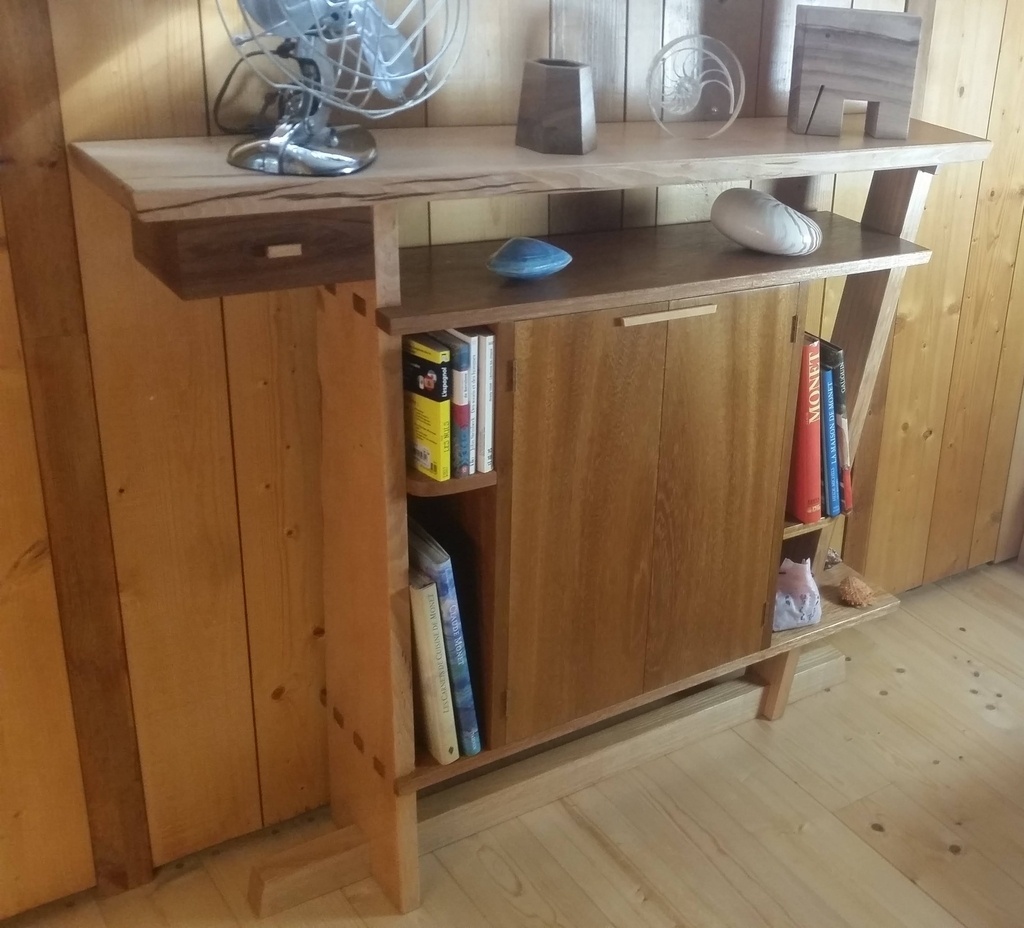

Vues finies

Publié

Partager

LES FINITIONS

racloir
ponçage jusqu à 220
fond dur
cire de carnauba

Publié

Publications associées


Discussions

Francisco a publié le pas à pas "Une console aux outils à main".
il y a 1 an
dependancesbois
( Modifié )

Beau reportage et belles images !!!!

Francisco

Merci d'avoir regardé! Je pense que dans l'ensemble on comprend la fabrication même sil manque des photos pour certaines étapes, mais quand on est concentré sur le travail par moments on oublie de sortir l'appareil.
