Très souvent, lorsqu'il est question d'équilibre hygroscopique du bois, les personnes font référence à des graphiques présentant l'humidité de l'air en fonction de la température pour différentes humidité du bois. Ces courbes, bien que correctes, ne sont pas adapté au menuisier. En effet, elles sont bien plus utile pour la personne gérant un séchoir. Ici, je montre comment générer des courbes lisibles pour le menuisier. Ensuite, on appliquera ça au calcul de la variation dimensionnelle du bois.
Liste des articles
Les courbes fréquemment rencontrées.

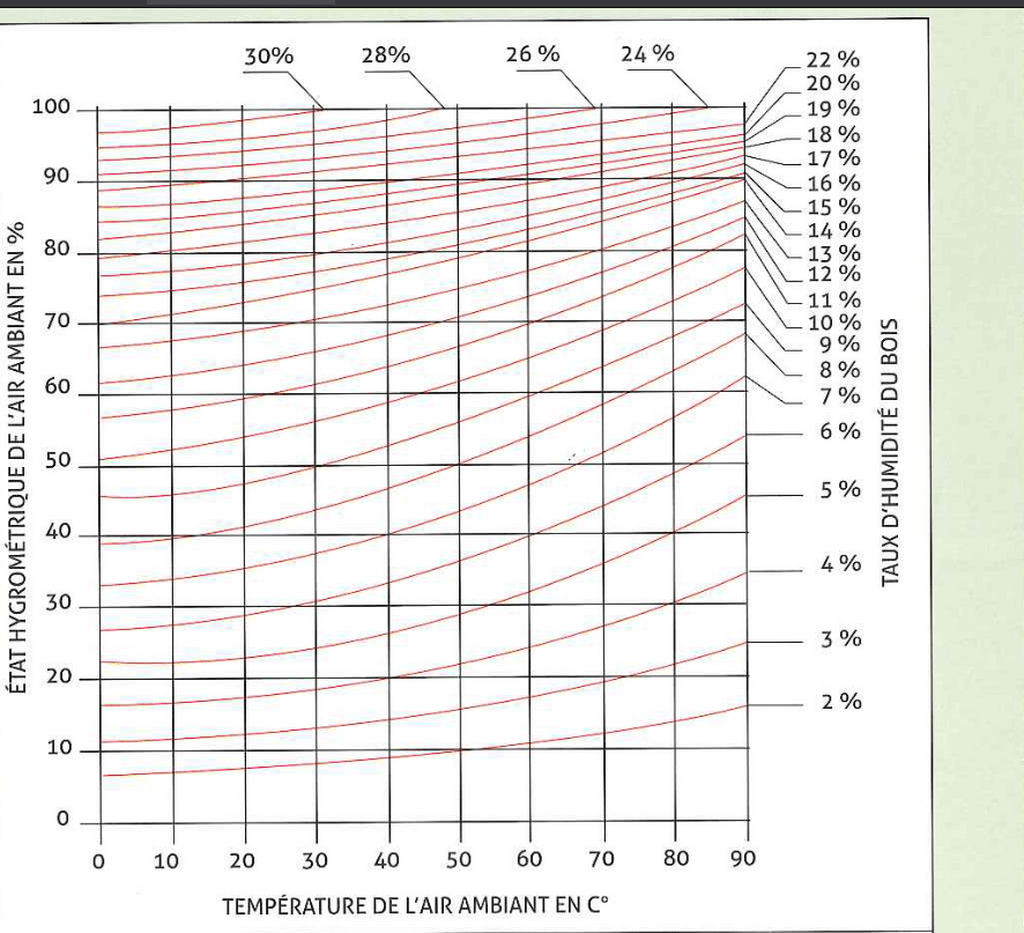

Voici le type de courbes fréquemment rencontré (source) :
Nota : pensez à cliquer sur les images pour les visualiser en intégralité
Sur ce graphique, on lit l'humidité de l'air en fonction de la température et chaque courbe correspond à une humidité du bois donnée. La lecture est technique pour celles et ceux qui ne sont pas accoutumés et les gammes ne sont pas adaptées au menuisier.
Générer ses courbes

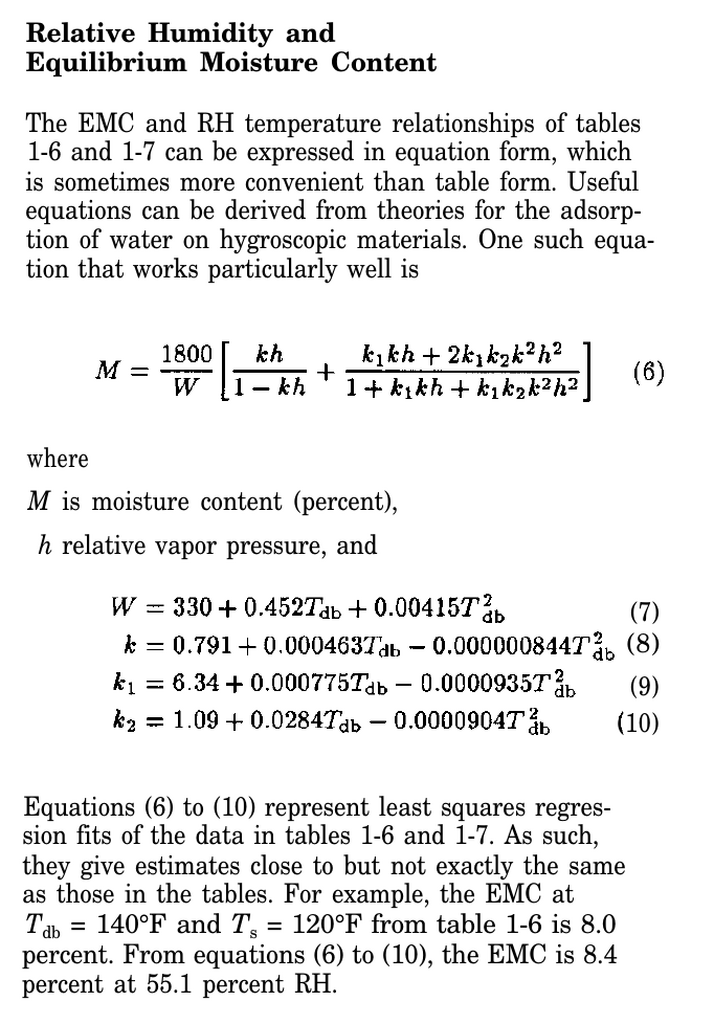

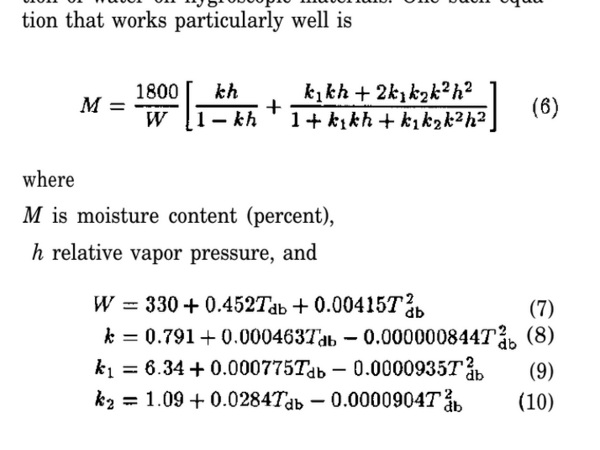

On peut trouver dans la littérature des équations pour générer ces courbes. Je fais ici référence au Dry Kiln Operator’s Manual Edited by William T. Simpson, Agriculture Handbook 188, de 1991. Le passage qui nous intéresse est à la page 40

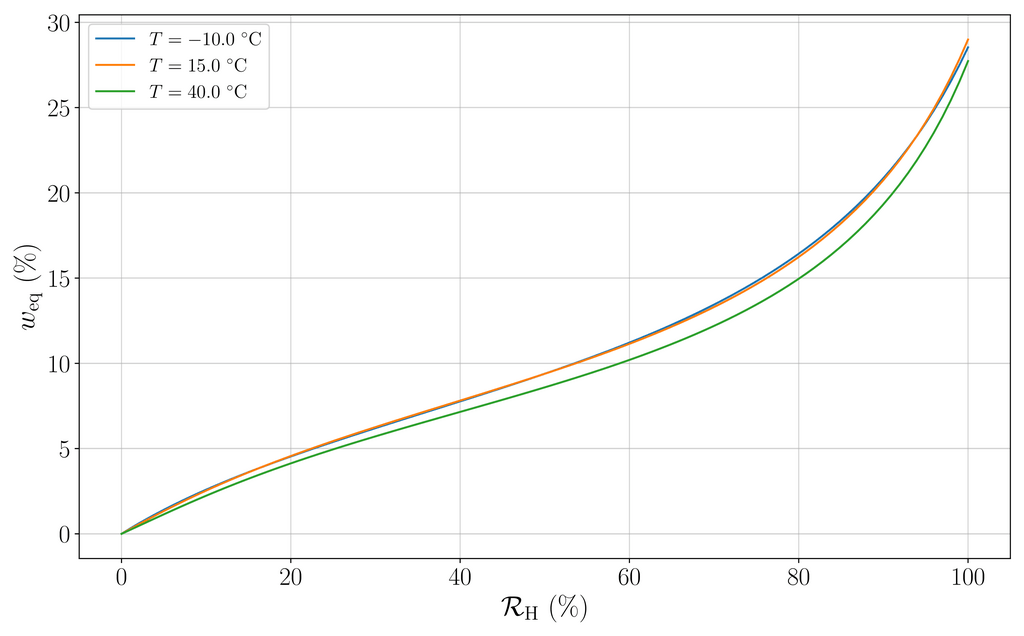

Je propose donc de tracer l'humidité du bois à l'équilibre en fonction de l'humidité relative de l'air pour quelques température. En effet, la température, dans la gamme usuelle, a une influence minime sur l'équilibre hygroscopique du bois. Voici la courbe entre 0 et 100% d'humidité relative.

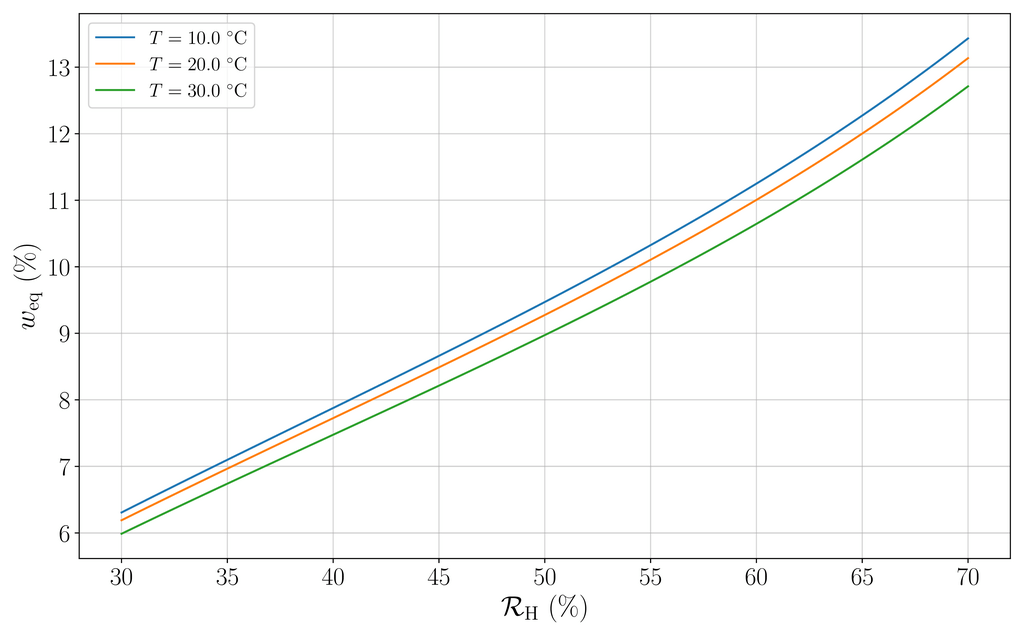

Pour l'usage intérieur, on peut gagner en lisibilité en se limitant à 30-70%
Données sur les variations dimensionnelles dans les fiches cirad
Les fiches cirad sont des fiches de données très précieuses sur un grand nombre d'essences de bois. On les retrouve en lien dans la xylothèque du site.

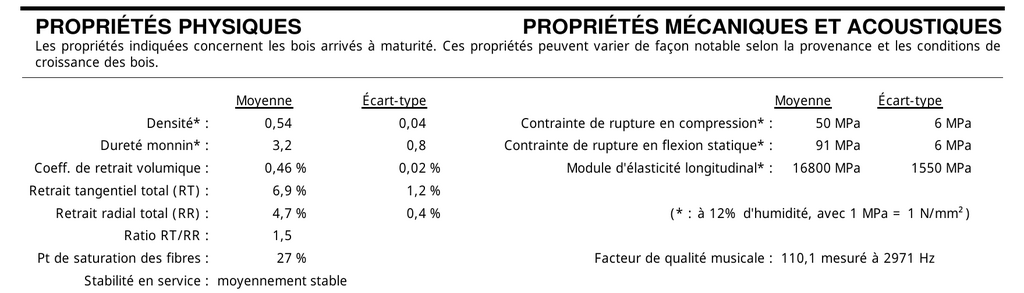

Voici un extrait de la fiche du Douglas, section propriétés :
On peut trouver :
- la densité. Pour avoir la valeur en kg/m3, il suffit de multiplier par 1000.
- La dureté qui est la résistance à l'indentation sur le bois de fil. Pas d'intérêt pour notre propos.
- une série de trois coefficient de retrait : volumique, tangentielle et radial
- le ratio du retrait tangentielle sur le retrait radial
- le point de saturation des fibres, c'est à dire l'humidité du bois en deçà de laquelle le bois subit des variations sur ses dimensions avec sa teneur en eau.
- à droite, des informations sur les propriétés mécaniques, sans intérêt pour la question du jour.
