Combiné Lurem C260N à deux moteurs

Alors c'est difficile d'accès, bien que le moteur soit tout proche du bord.

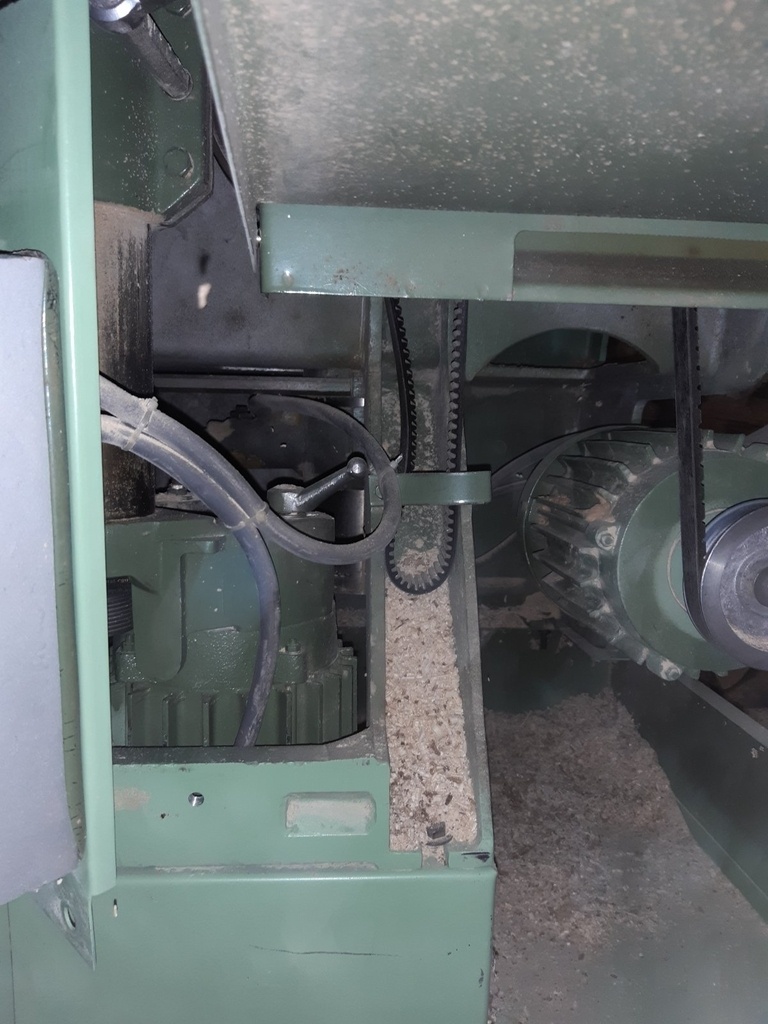

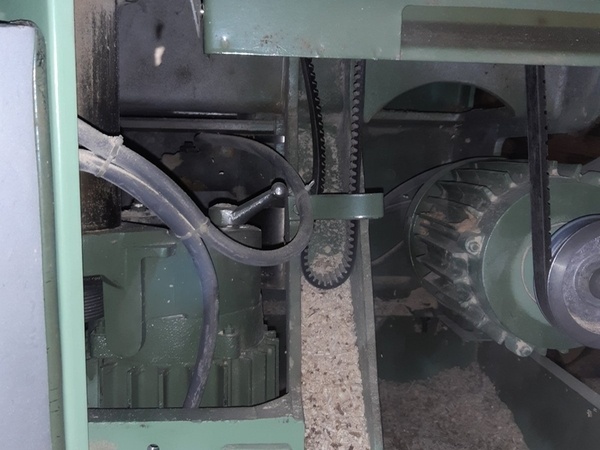

Vue d'ensemble :

+

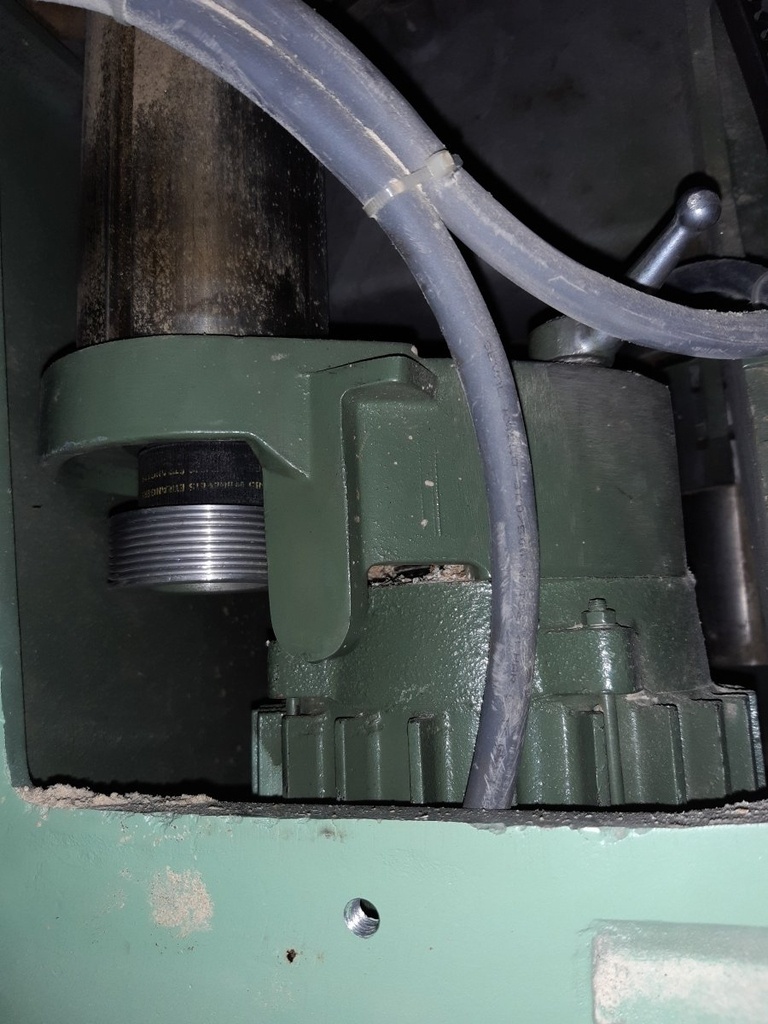

Le moteur est suspendu à la colonne de la toupie.

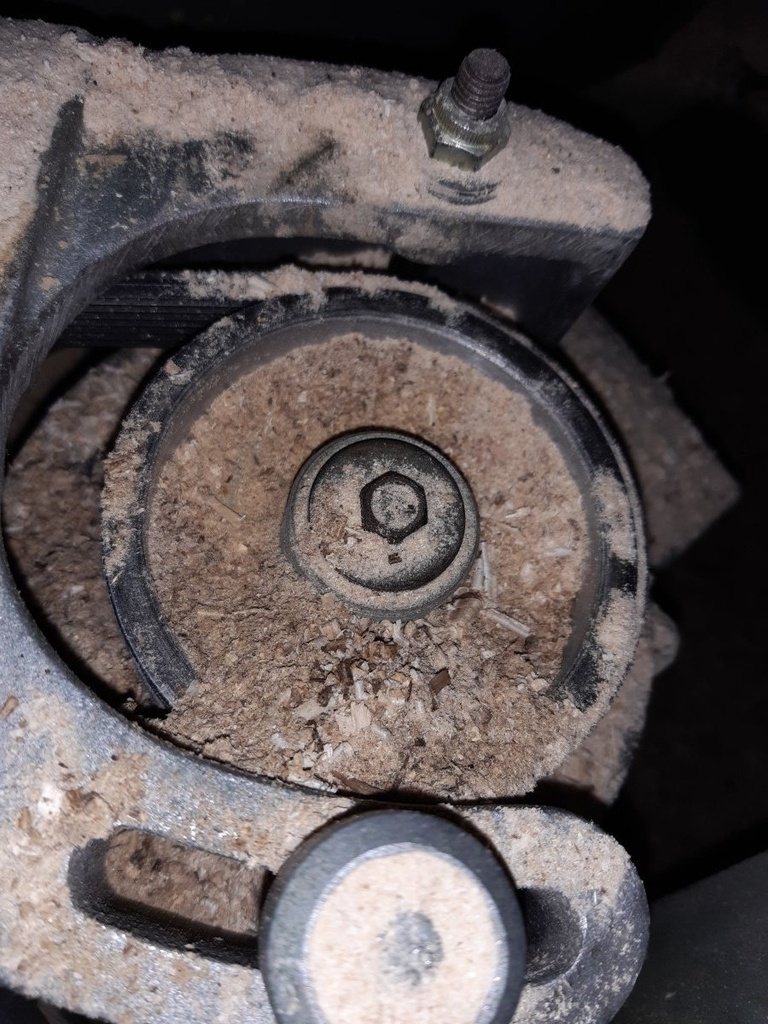

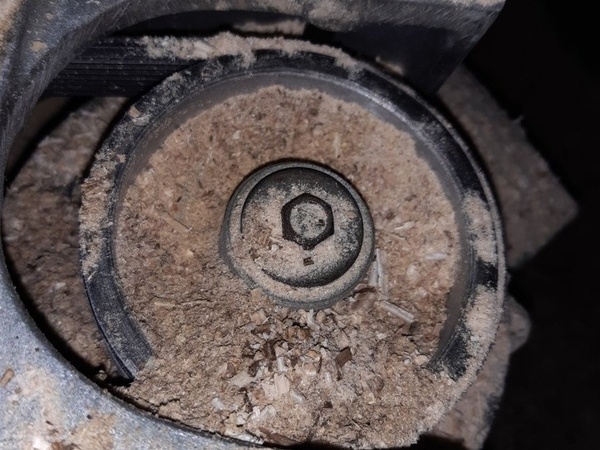

Vue de haut :

+

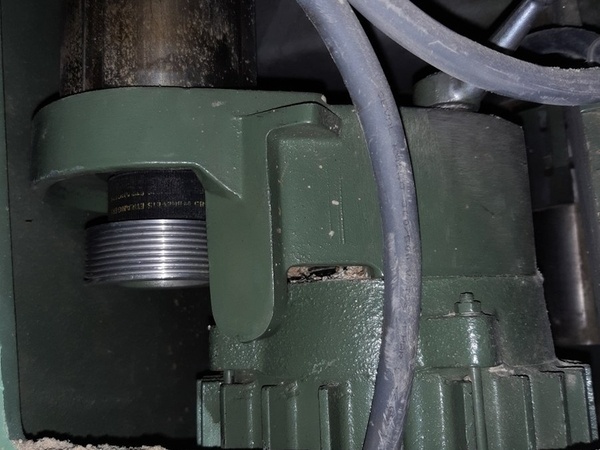

C'est un système de poulies à deux diamètres, côté colonne et côté moteur.

La grande poulie côté colonne semble faire 61 de diamètre, la grande côté moteur semble faire 92. Je dis "semble" car c'est très difficile de prendre la mesure, je n'ai d'ailleurs par réussi à prendre le petit diamètre.

+

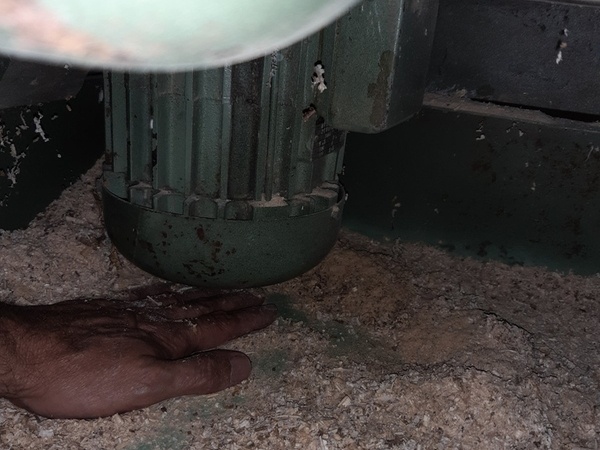

Comme le moteur monte et descend avec la colonne, au plus bas il est à 3 ou 4 cm du "bas de caisse", j'ai à peine pu passer la main dessous.

+

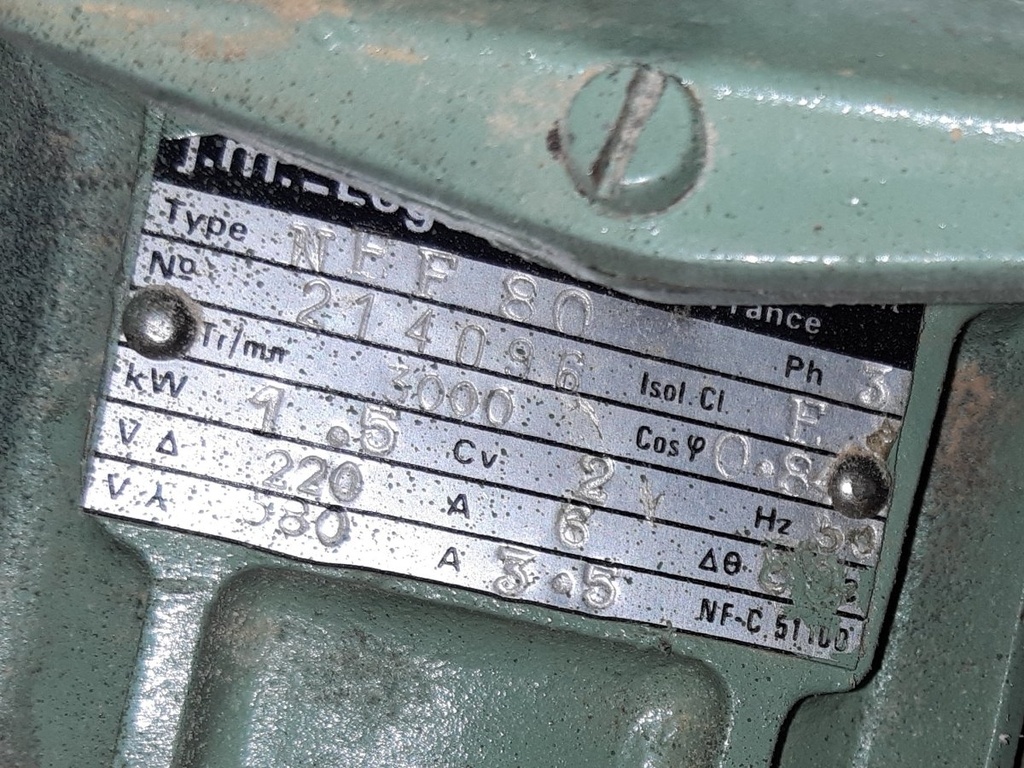

Le moteur fait 1,5CV et 3000 tours / min.

1100W ce n'est pas folichon mais comme il est en prise directe avec une petite courroie striée, je pense qu'il a tout de même un bon couple.

+

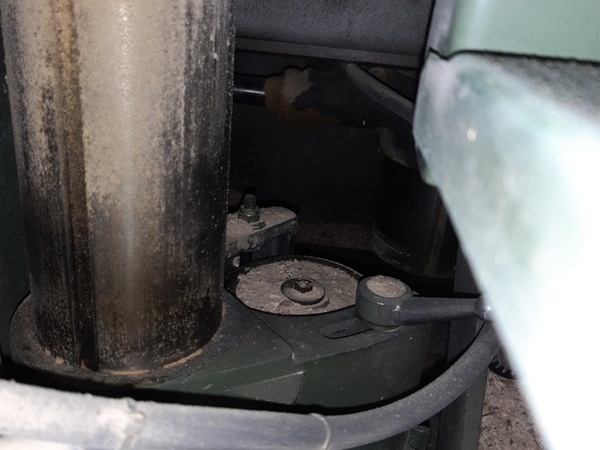

Voici le système de tension de la courroie :

+

NB : il faut cliquer sur les images pour les avoir en entier (car la plupart sont verticales), en particulier la dernière.

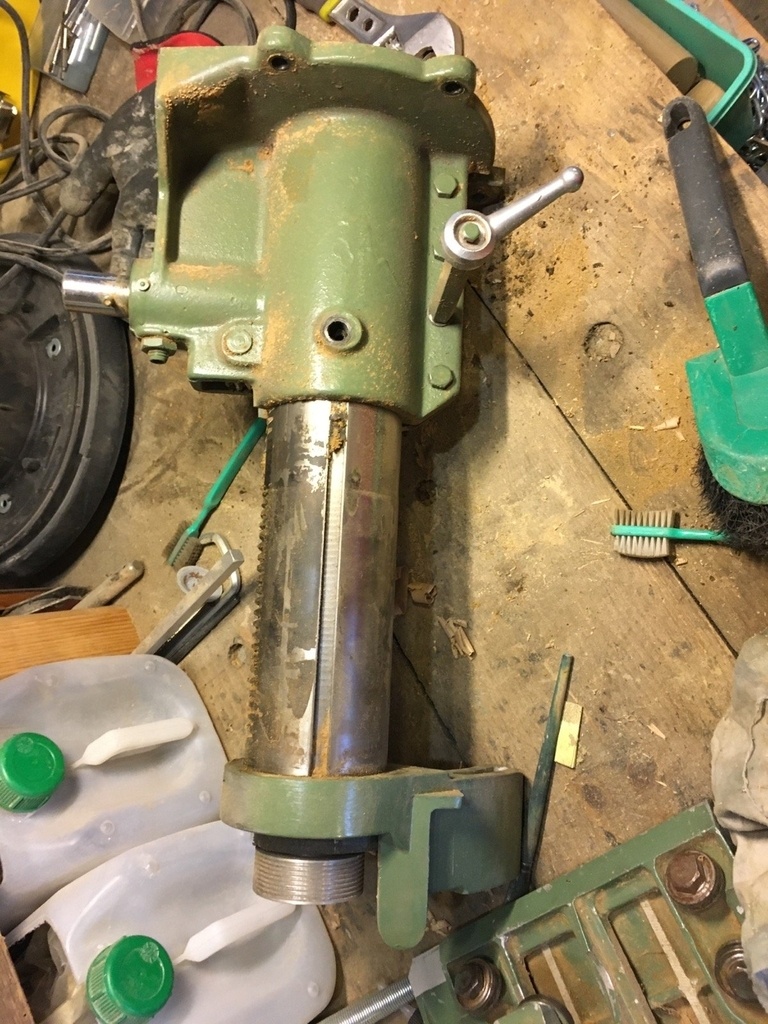

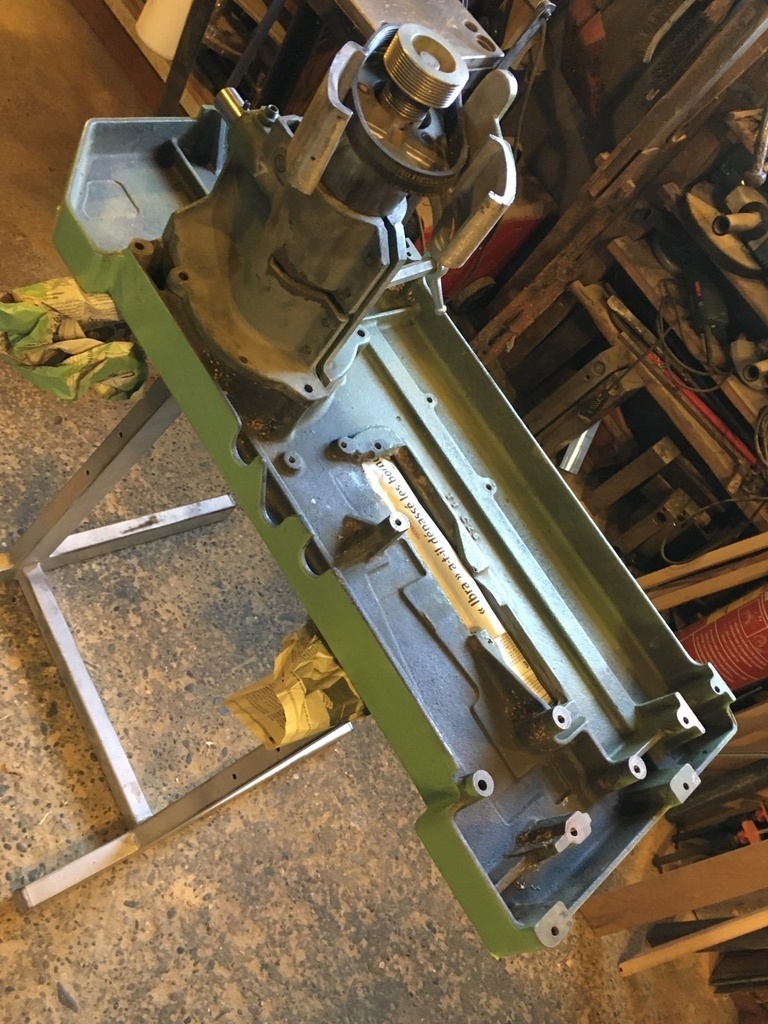

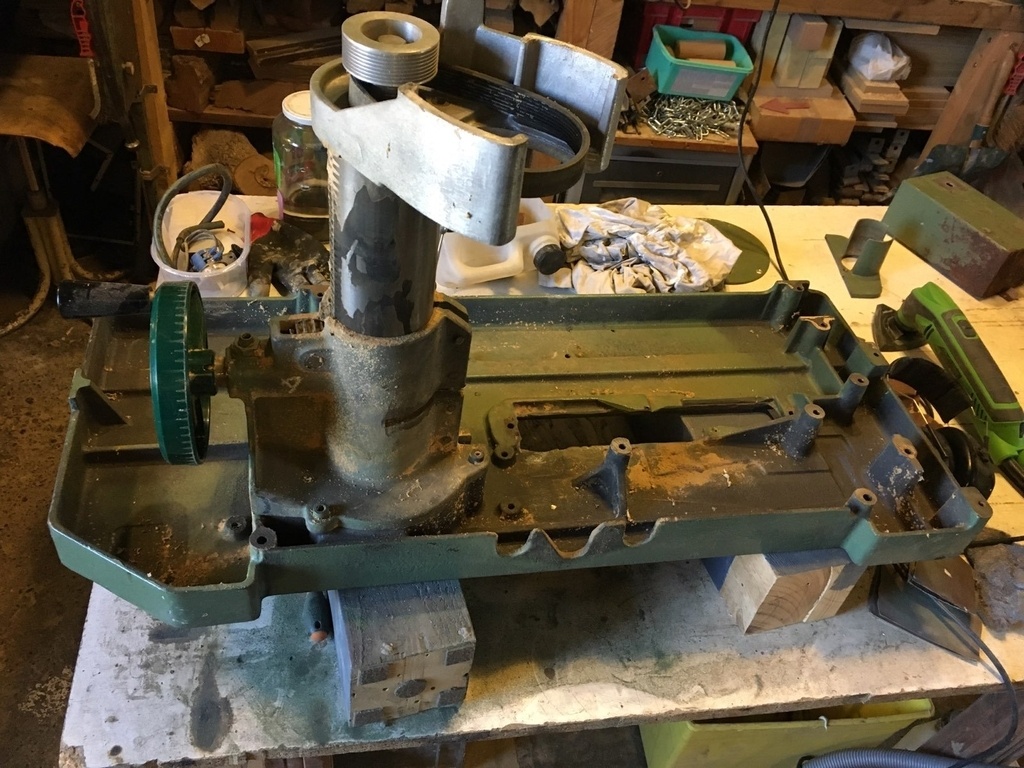

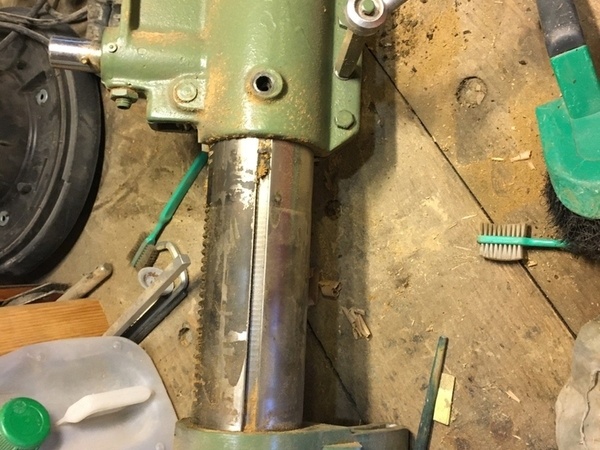

Voici quelques images de la machine démontée. La colonne avec son support moteur (là aussi il faut cliquer sur les images pour les voir en entier) :

+

Le système de maintien du moteur :

+

+
