un petit test que j'ai fait alors que je m'ennuyais dans mon appart 😄

Liste des articles

Mis à jour

Partager

1. Plans

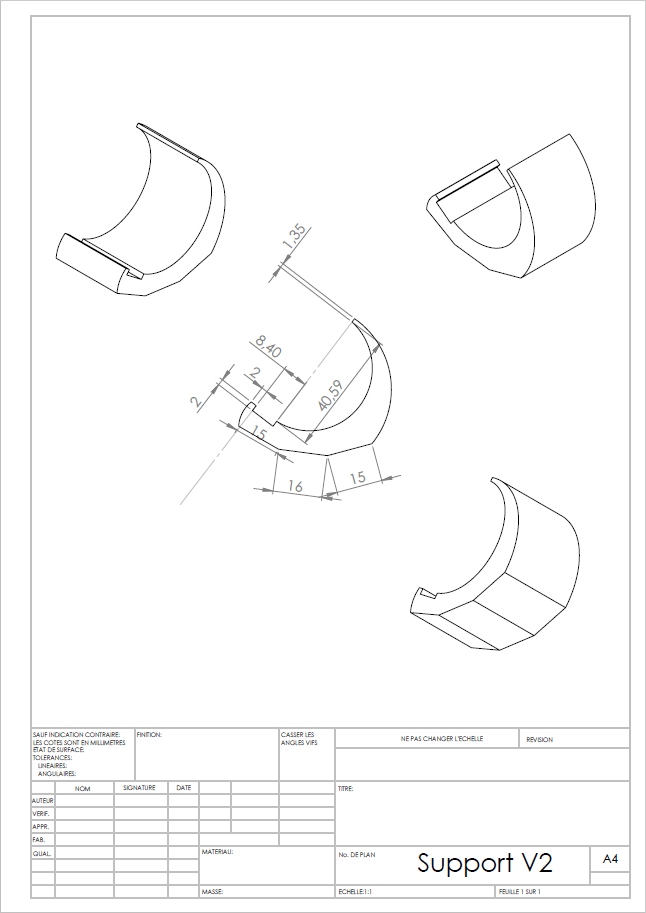

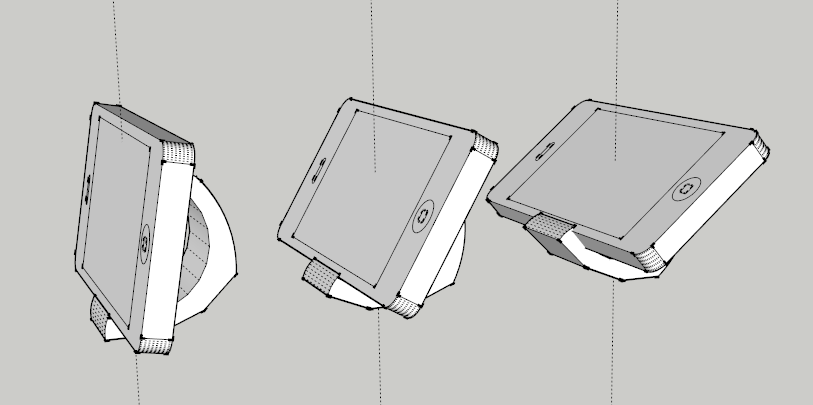

J'ai eu cette idée il y a quelques semaines en déplacement quand je voulais prendre mon petit dèjeuné à l’hôtel en regardant la fin de ma série .... c'est toujours pénible de trouver comme faire tenir ces maudits téléphones, qui glissent tout le temps ..... du coup le soir même j'ai ouvert sketchup et j'ai lancé quelques idées sur le "papier" numérique et je me suis retrouvé avec ça :

Publié Mis à jour

Partager

2. Réalisation

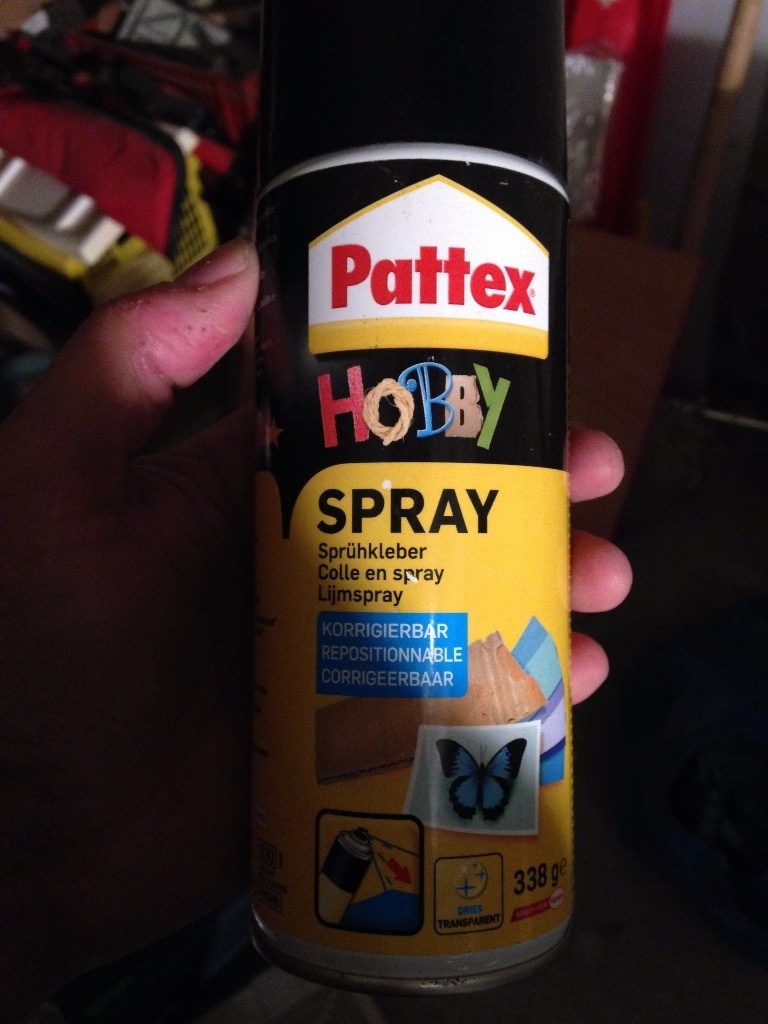

En regardant régulièrement les vidéos de Steve Ramsey du site woodworking.fo...eremortals.net/ je me suis rappelé qu'il utilisait pas mal la colle en spray pour coller des patrons à découper.

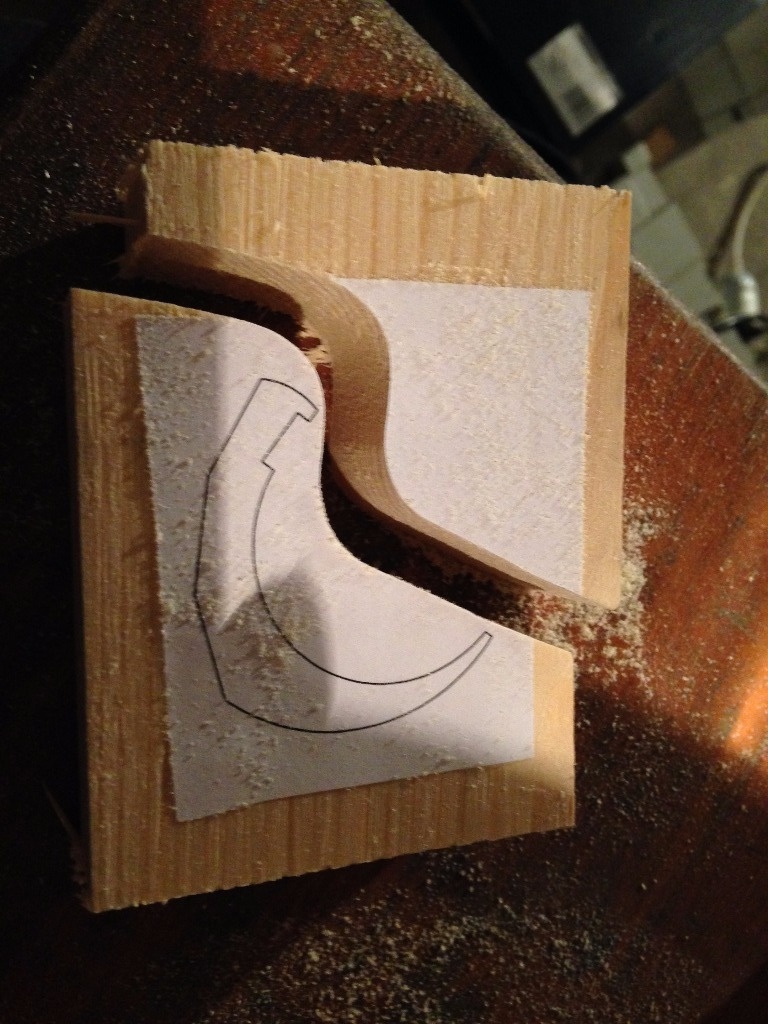

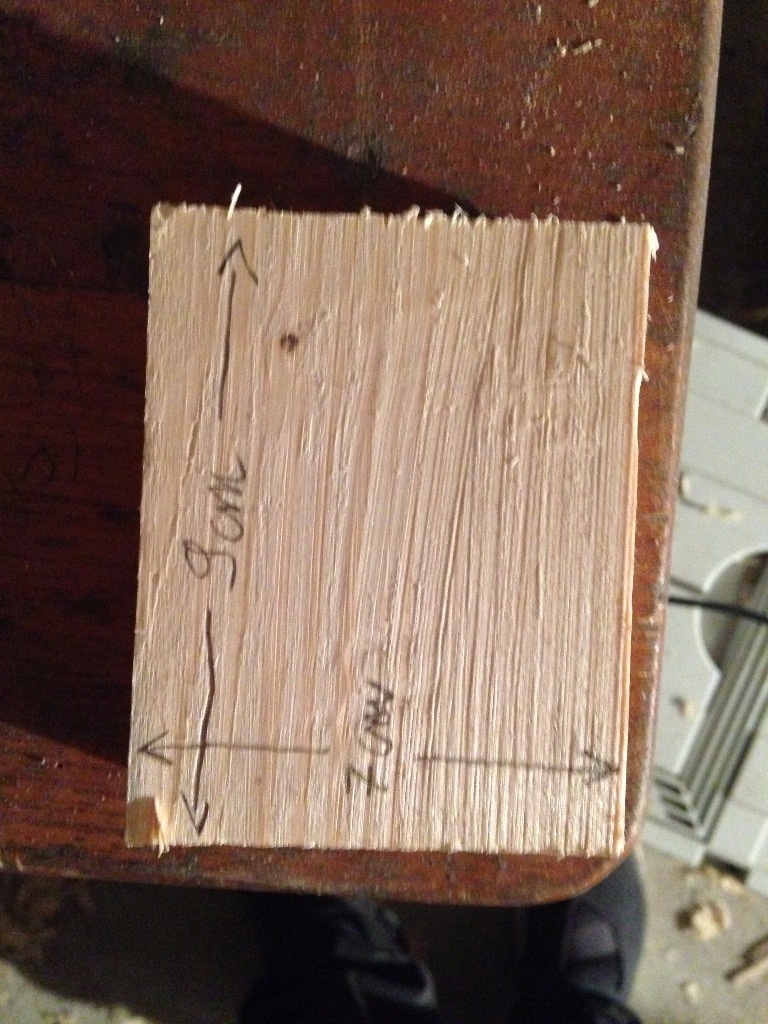

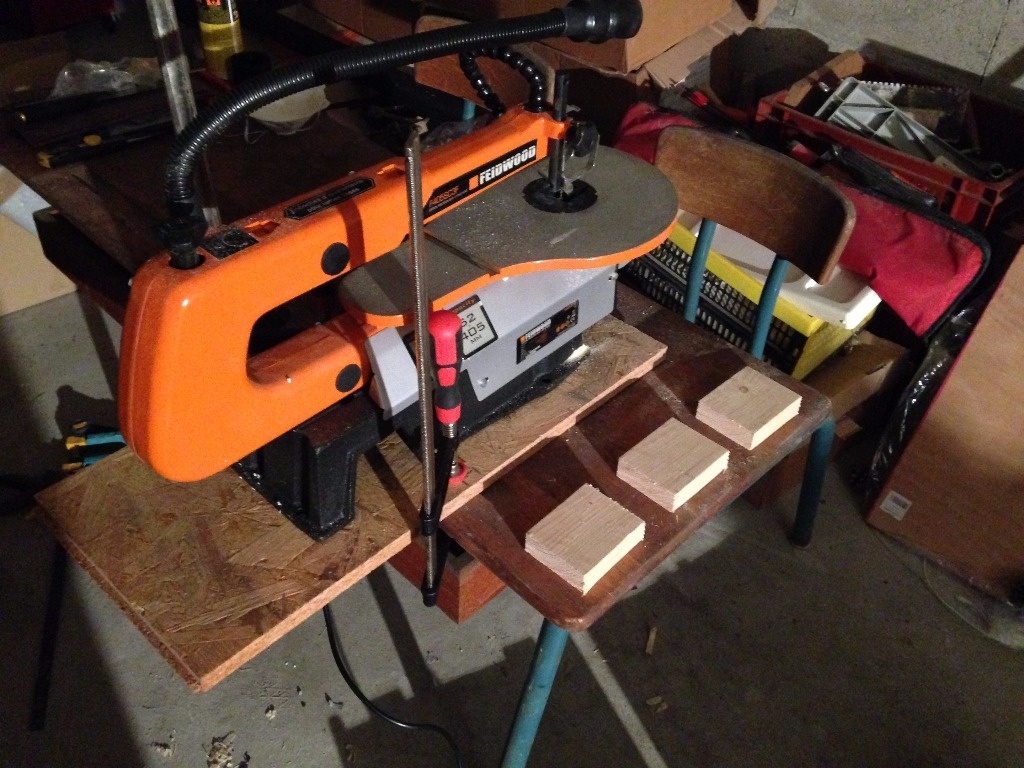

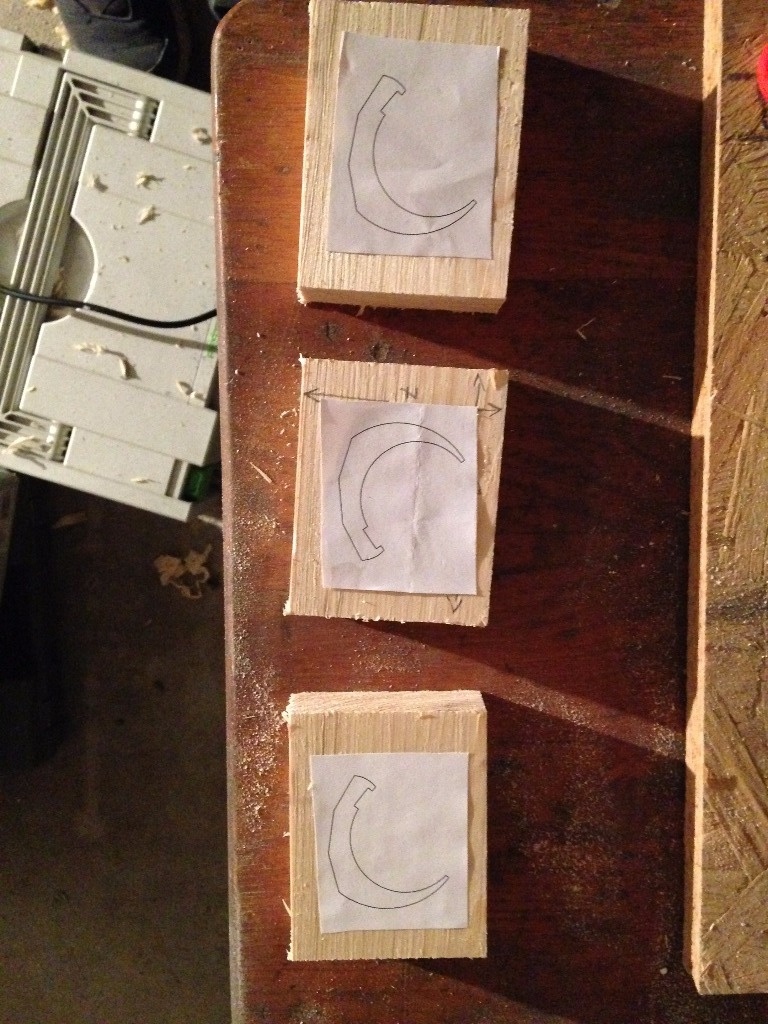

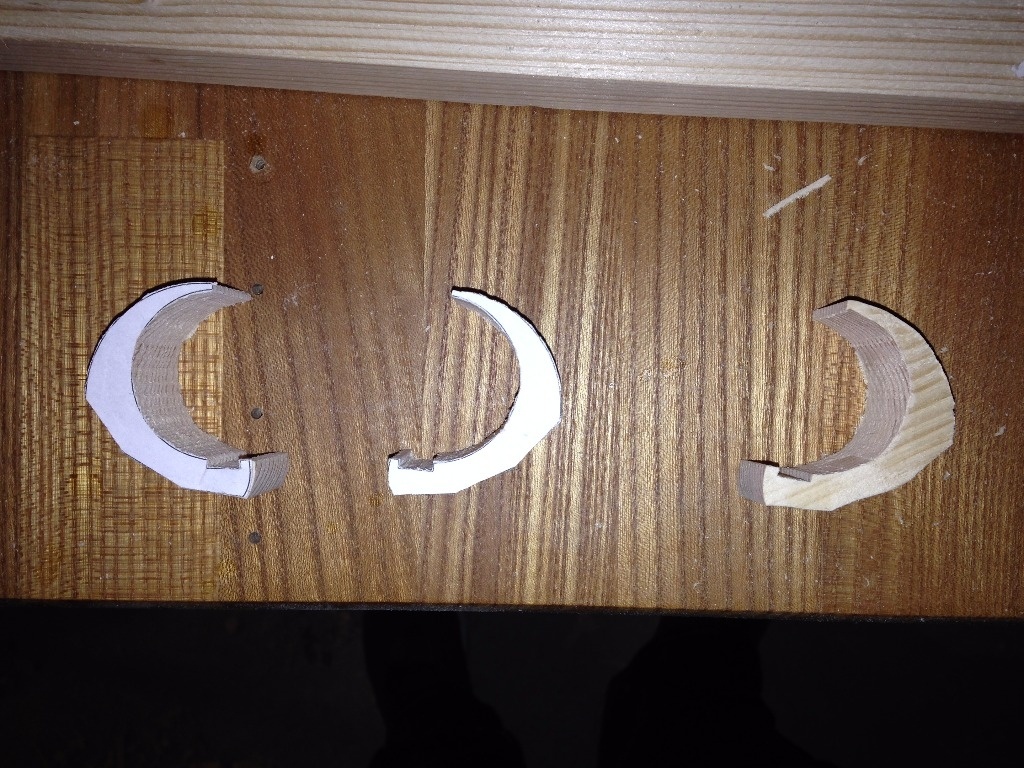

Je me suis dit que ce projet s'y prêtait bien, donc j'ai commencé par imprimer et coller mes patrons à l'échelle 1 (qui se trouvent) dans le PDF du plan, et je les ai découpé à la scie à chantourner :

Publié Mis à jour

Partager

3. rendu final

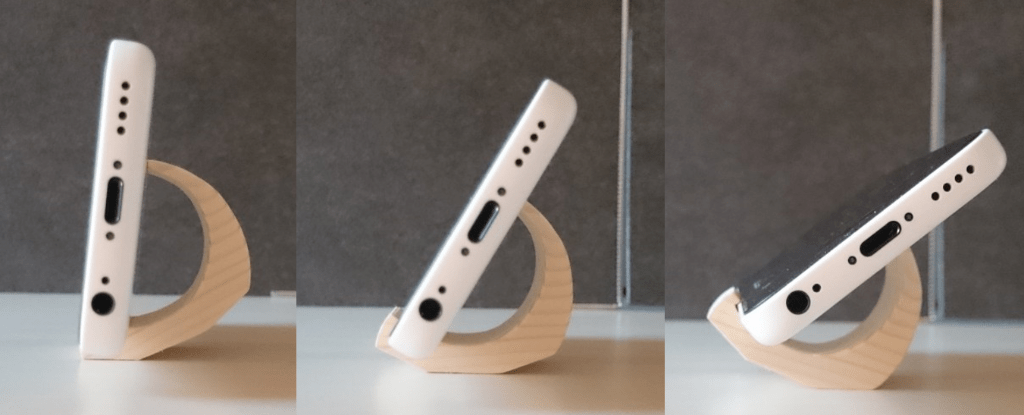

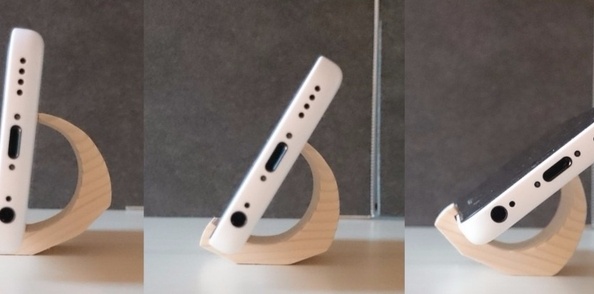

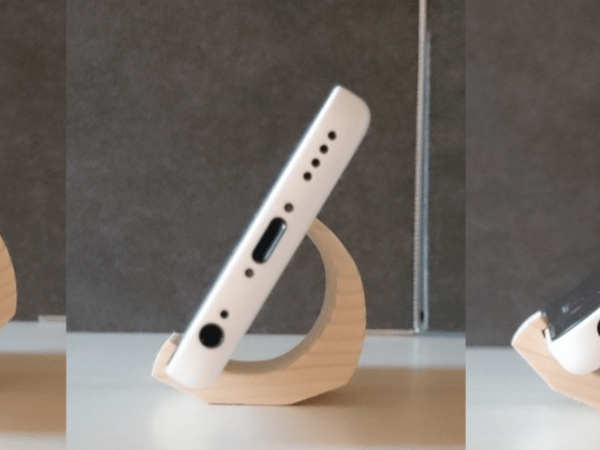

Au final je me suis retrouvé au bout de 2h avec 4 supports qui donnent ça à l'utilisation :

Publié

Partager

4. Contraintes

La seule contrainte c'est que ce support ne fonctionne que pour un iPhone 4 ou 5 car j'ai dû faire en sorte à la conception que le centre de gravité du téléphone soit à la verticale des plans d'appui dans les différents positions sous risque de faire verser le tout et de ne pas être stable.

Donc si votre téléphone a des dimension similaire ca va le faire sinon ca ne marche pas : j'ai essayé avec le Sony de mon épouse et ........ ca n'a pas marché 😄 donc maintenant va falloir que j'en fasse un spécial pour elle parce qu'elle est jalouse 😉

Publié

Partager

5. Améliorations

Une des amélioration facile à faire serait de mettre sur les 3 faces d'appui un bout de plastique ou de silicone qui augmenterait l'adhérence. Parce que là poncé à un grain 400, sur la table ou le bureau ca glisse !! 😄

En espérant que ça vous plaise.

Amicalement,
Marco.

Publié

Publications associées


Discussions

NinjaRouge  a publié le pas à pas "Support Téléphone".
il y a 9 ans
ecto1
( Modifié )

mais bien sur que cela plait, bravo belle réalisation au vu du temps passé.

Os974
( Modifié )

Moi ça me plait beaucoup je vais essayer d'en faire un (j'ai le même téléphone donc bon ...).
Belle réalisation
As tu si c'est possible, un plan (taille réelle) pour que je l'imprime (format PDF) ça iras plus vite.
Merci

NinjaRouge
( Modifié )

Merci 😅

Pour le plan, normalement tout est dans le PDF qui est dans le plan ici

Si tu cliques sur "Téléhcarger le plan" tu récupère une arcive ZIP et si tu décompresses il y a aura les deux fichiers (SKetchup et PDF) et dans le PDF la deuxième page c'est une mosaique de supports à l'échelle 1.
