Table de salon de jardin XXL

Table de salon de jardin XXL
+

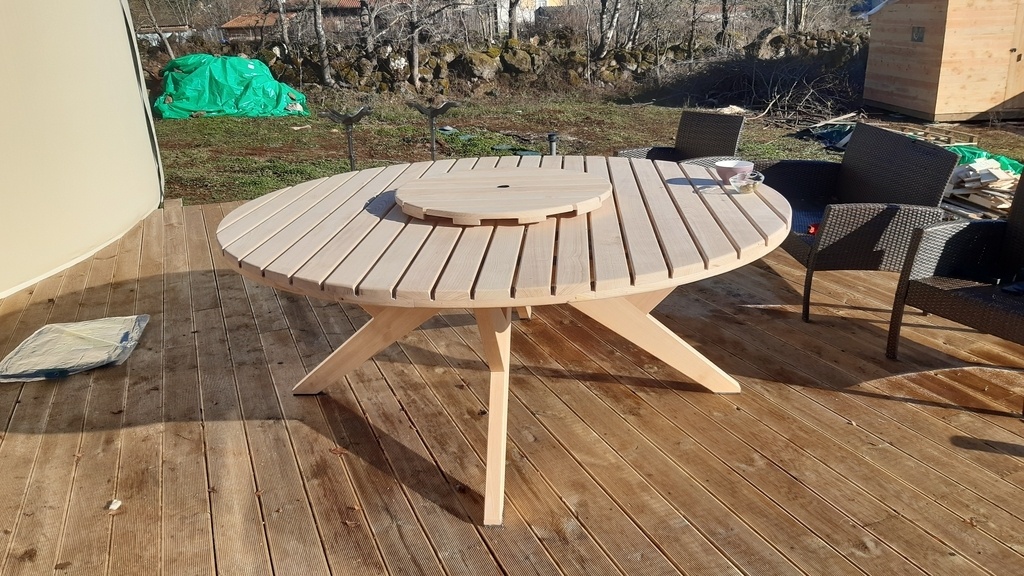

Ce pas à pas pour vous détailler la fabrication de cette table de salon de jardin XXL de 2m de diamètre avec plateau central tournant
Cette table est réalisée entièrement en châtaignier massif
Le traitement final sera réalisé à l'huile Osmo

Liste des articles


Partager

Piètement

Je passe sous silence la séquence de corroyage et collage à entures multiples pour arriver aux blocs capables!

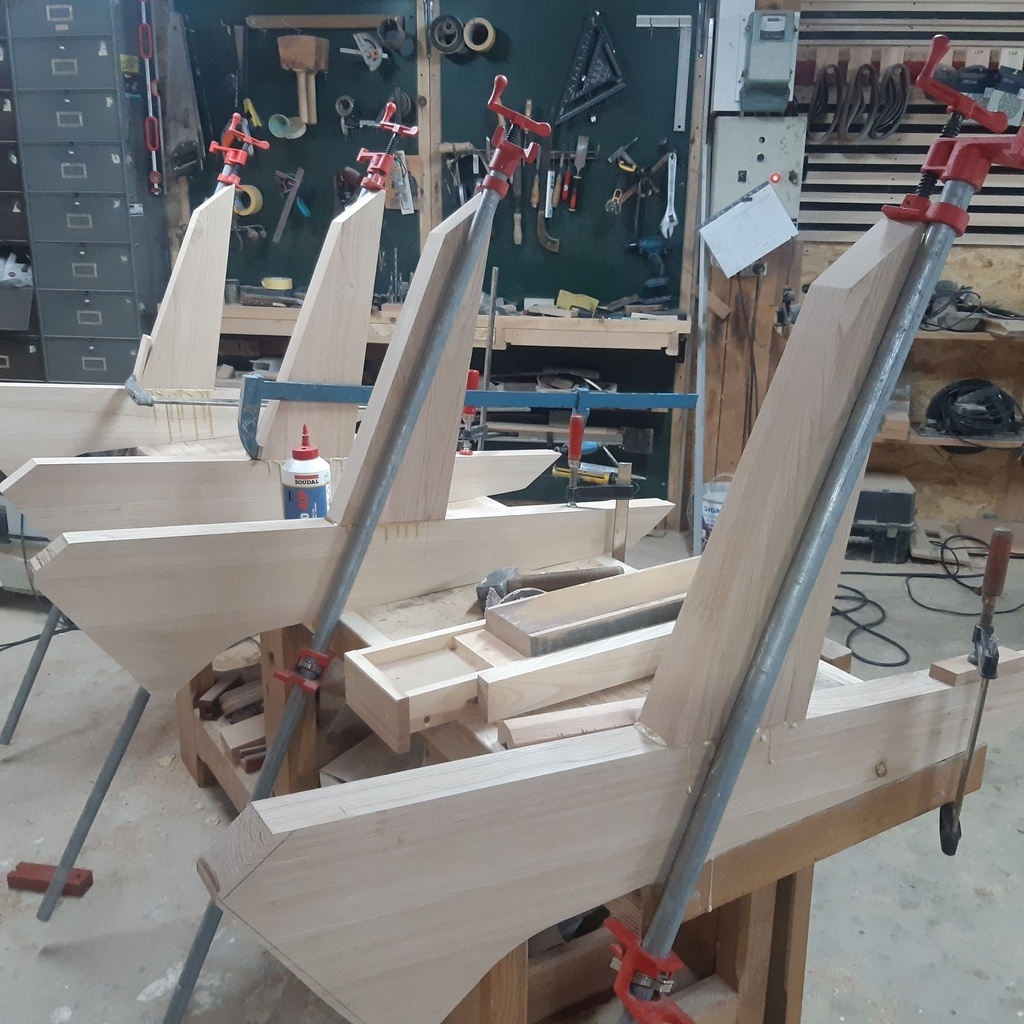

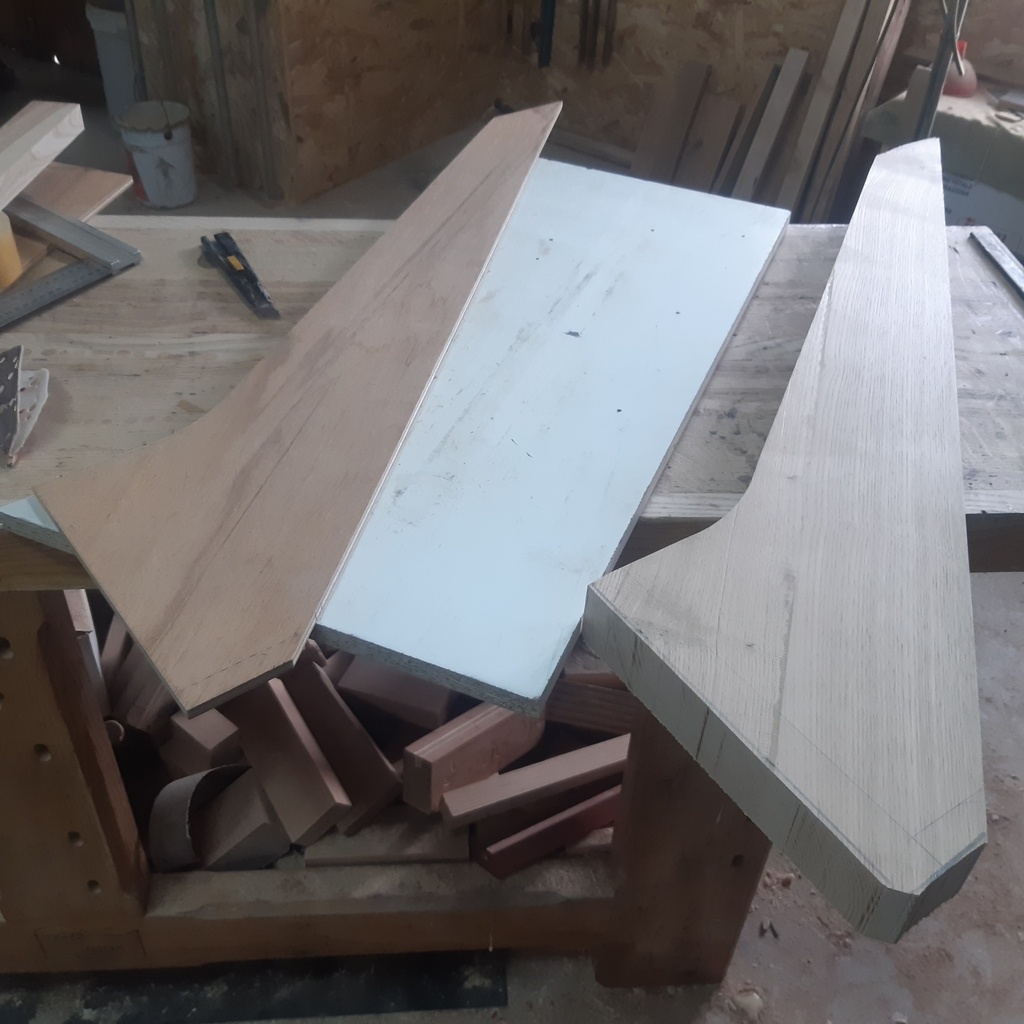

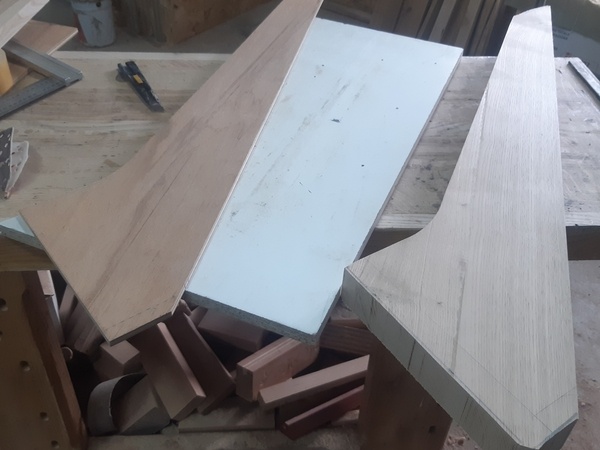

Et voici un élément de piètement réalisé à la toupie à l'aide d'un gabarit en CP, taillé suivant le dessin d'origine

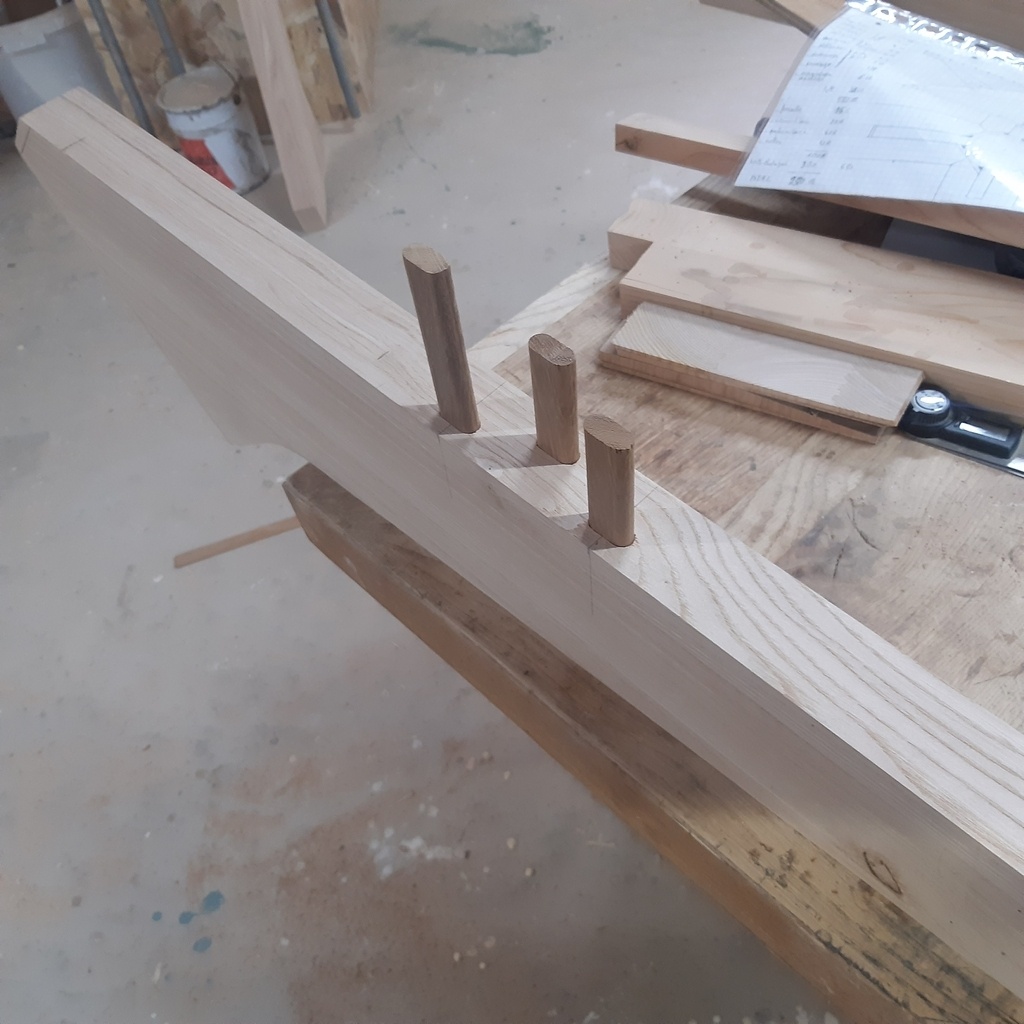

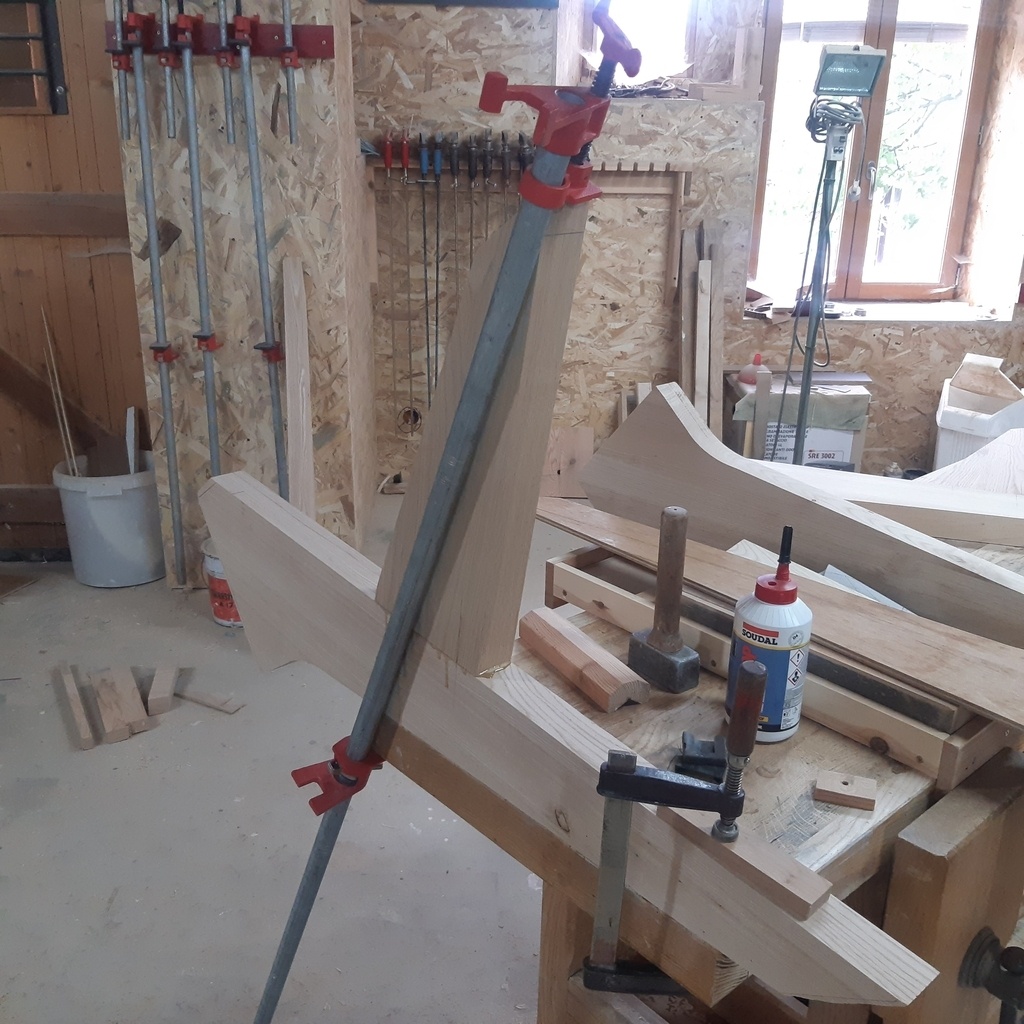

Les deux branches de chaque pied sont assemblées par 3 dominos de 12 x 120 et collage avec de la PU, bien sûr

Publié Mis à jour

Partager

Noyau central

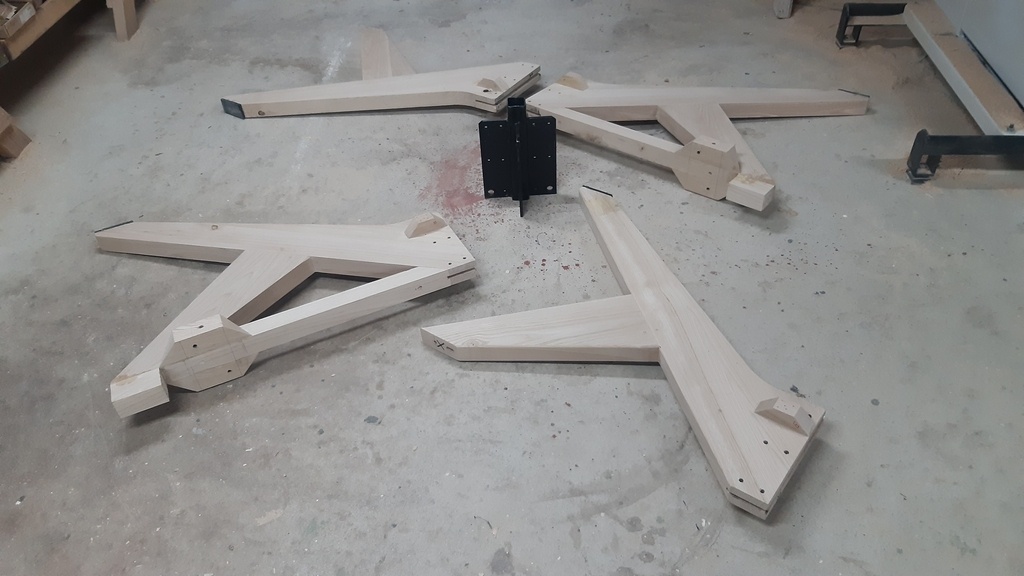

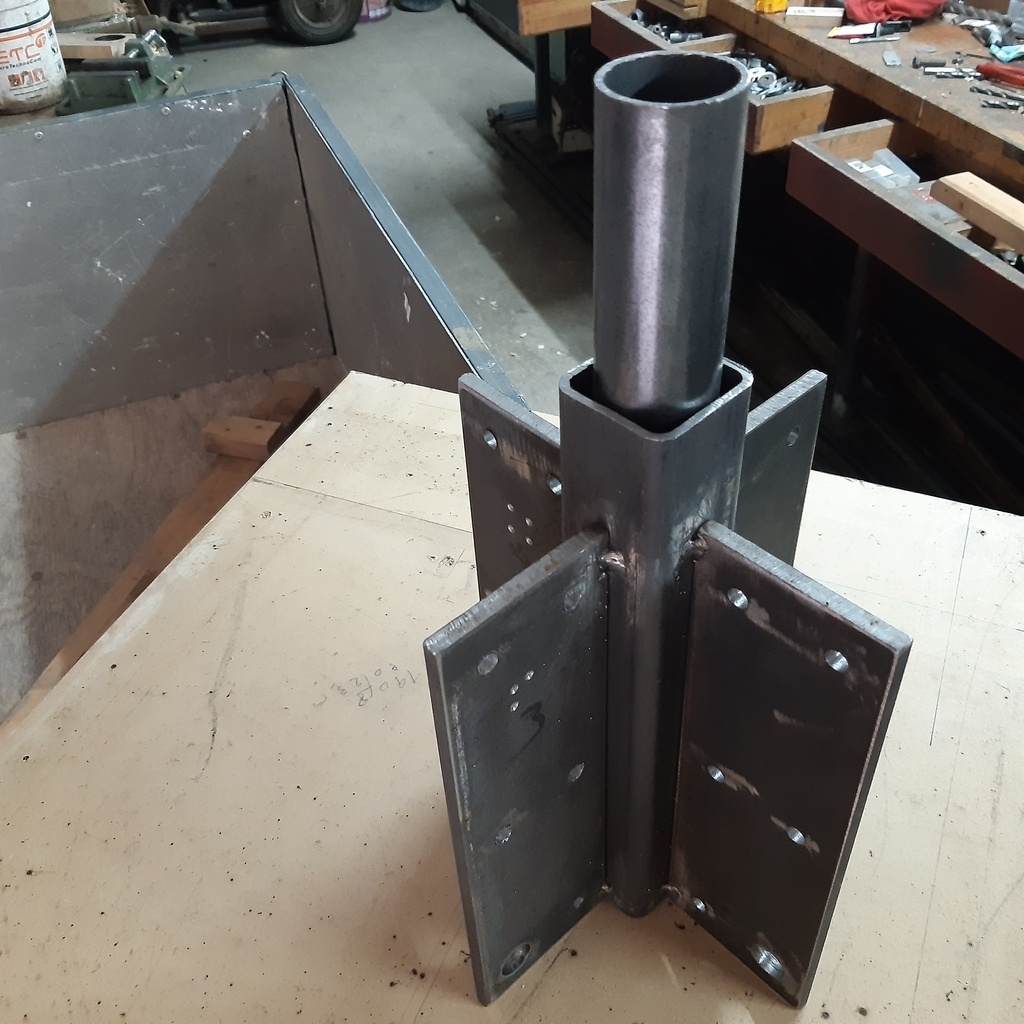

Ce noyau est l'assemblage de quatre plats de 70x250x8 soudés sur un tube carré de 50x300x3

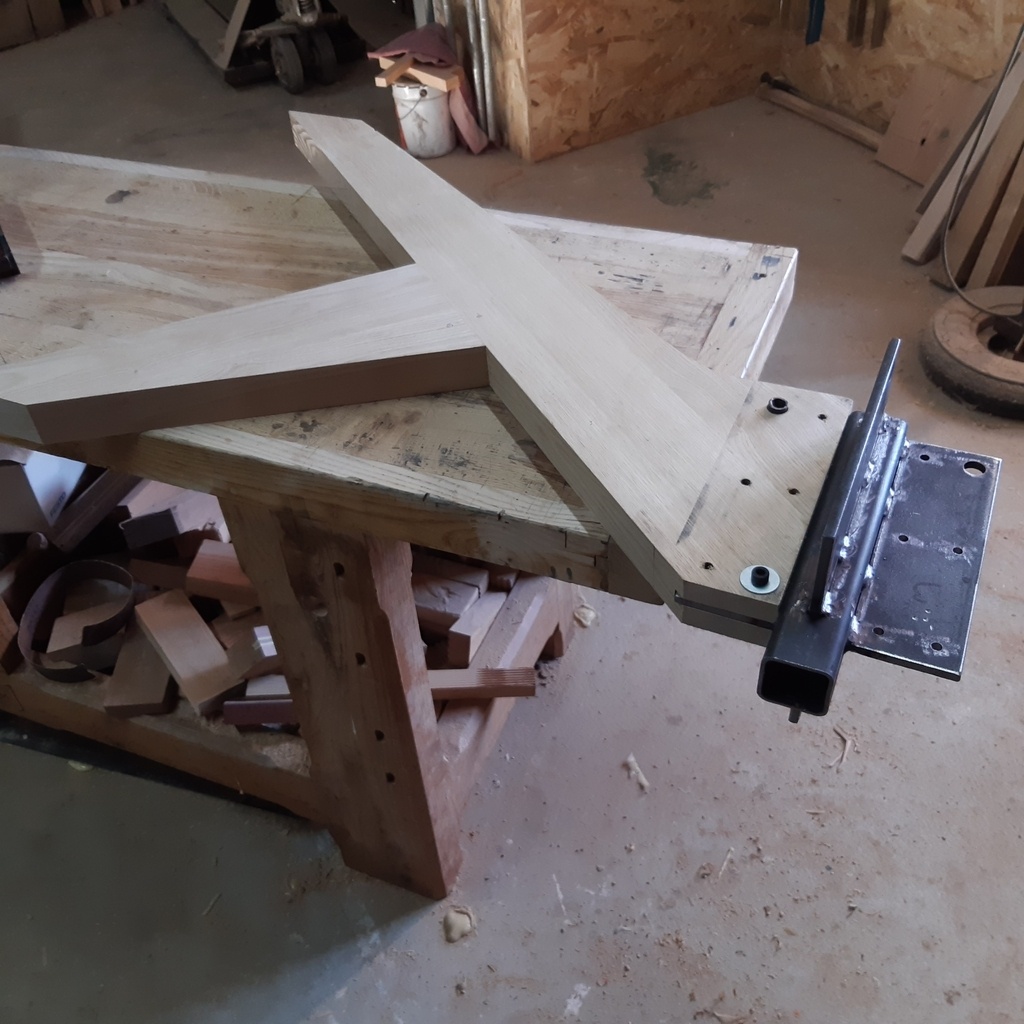

Ces plats sont percés de 6 trous diam 8 et viennent s'embrever dans une rainure prévue à cet effet sur chaque embout supérieur des pieds
Le creux de ce tube permet le passage d'un tube, rond celui-ci, qui servira plus tard à maintenir le plateau central tournant, ainsi que le passage d'un pied de parasol

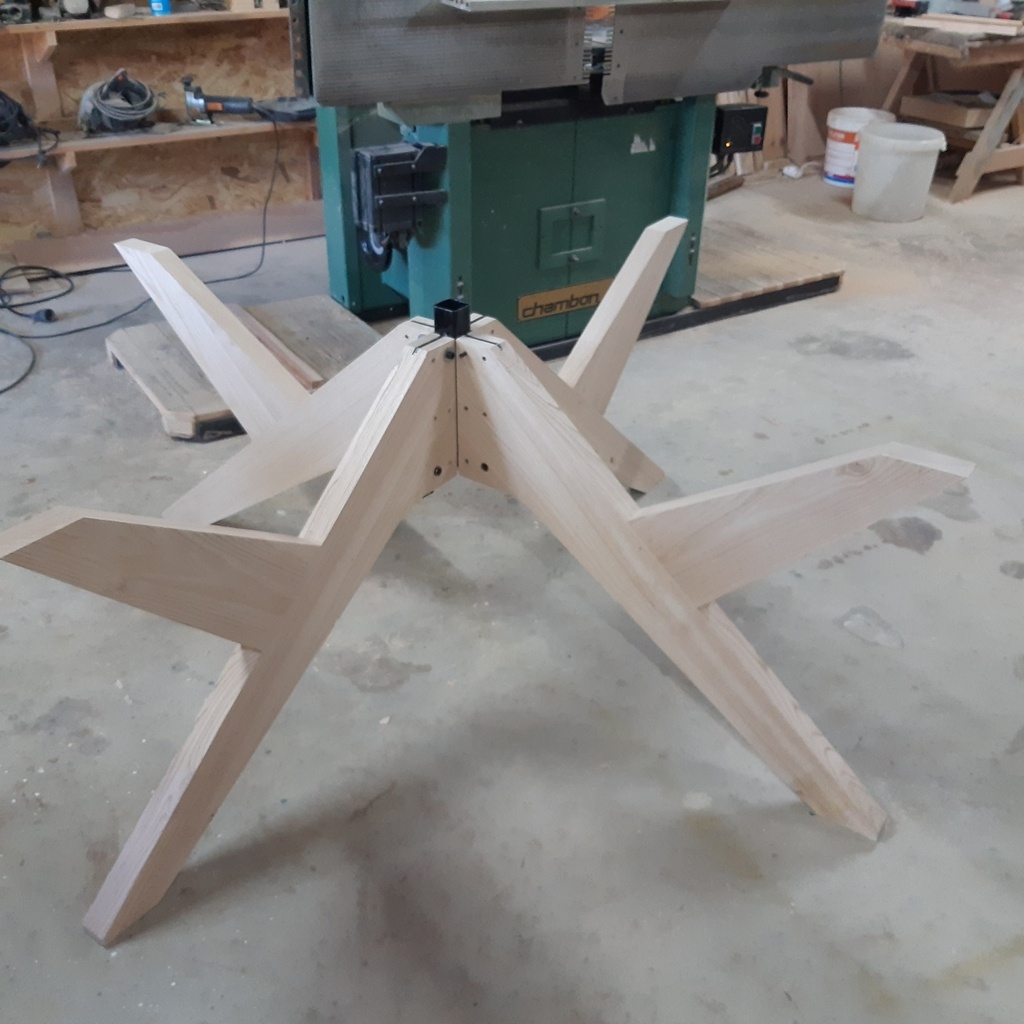

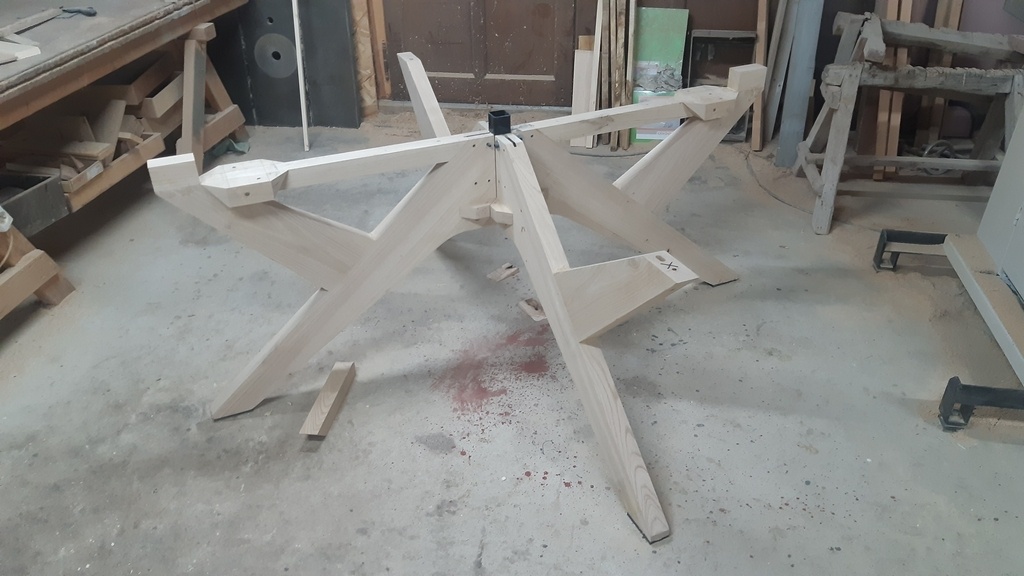

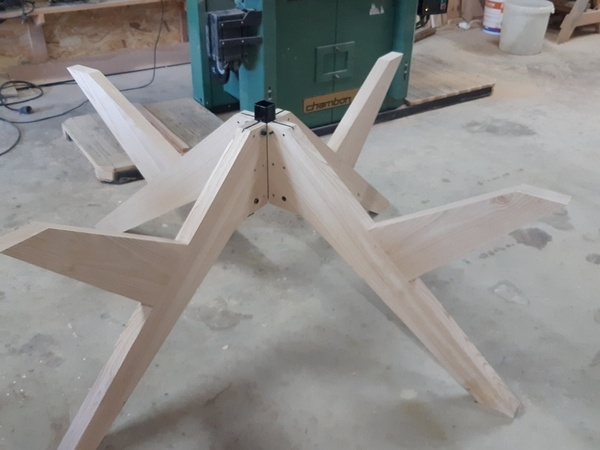

Voici maintenant les quatre éléments assemblés (à blanc) sur le noyau central à l'aide de 6 boulons HC 8x65
on devine un peu mieux l'allure finale du piètement!

Publié Mis à jour

Partager

Ossature

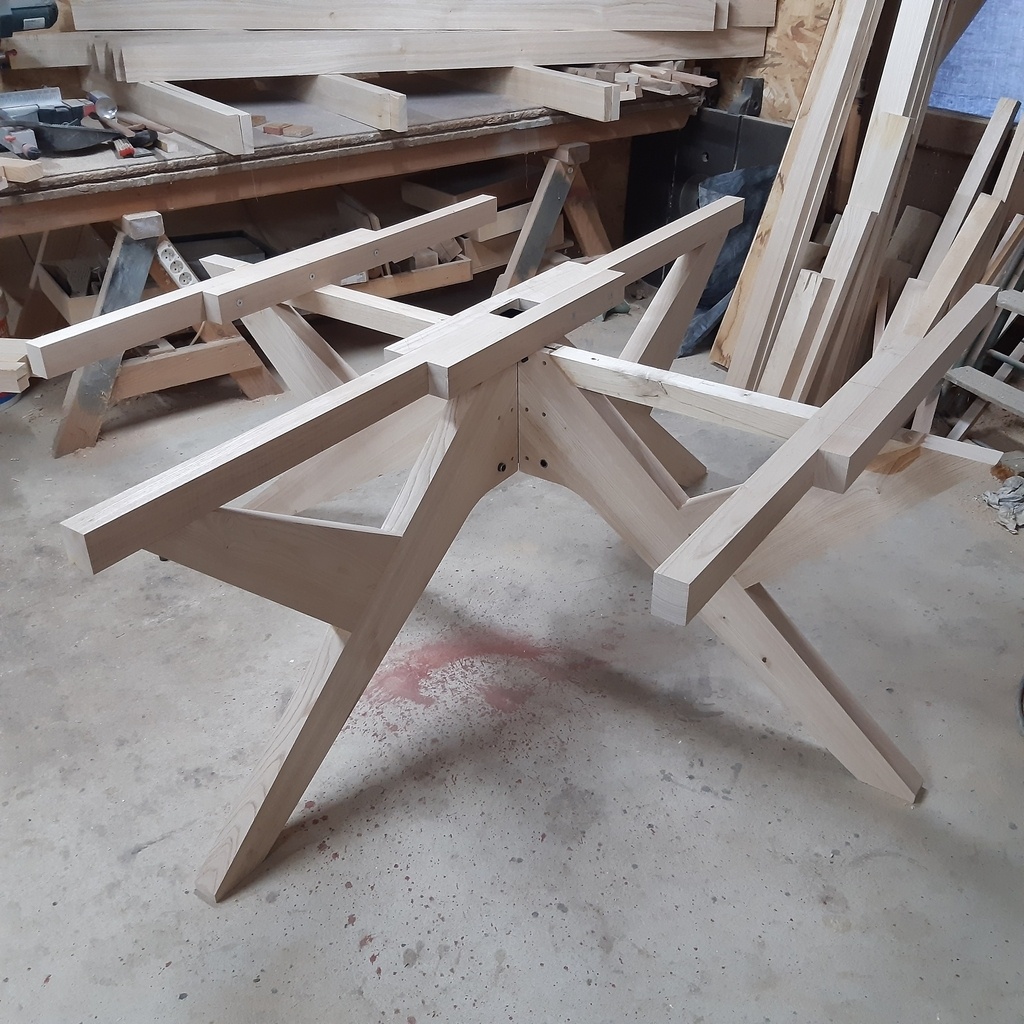

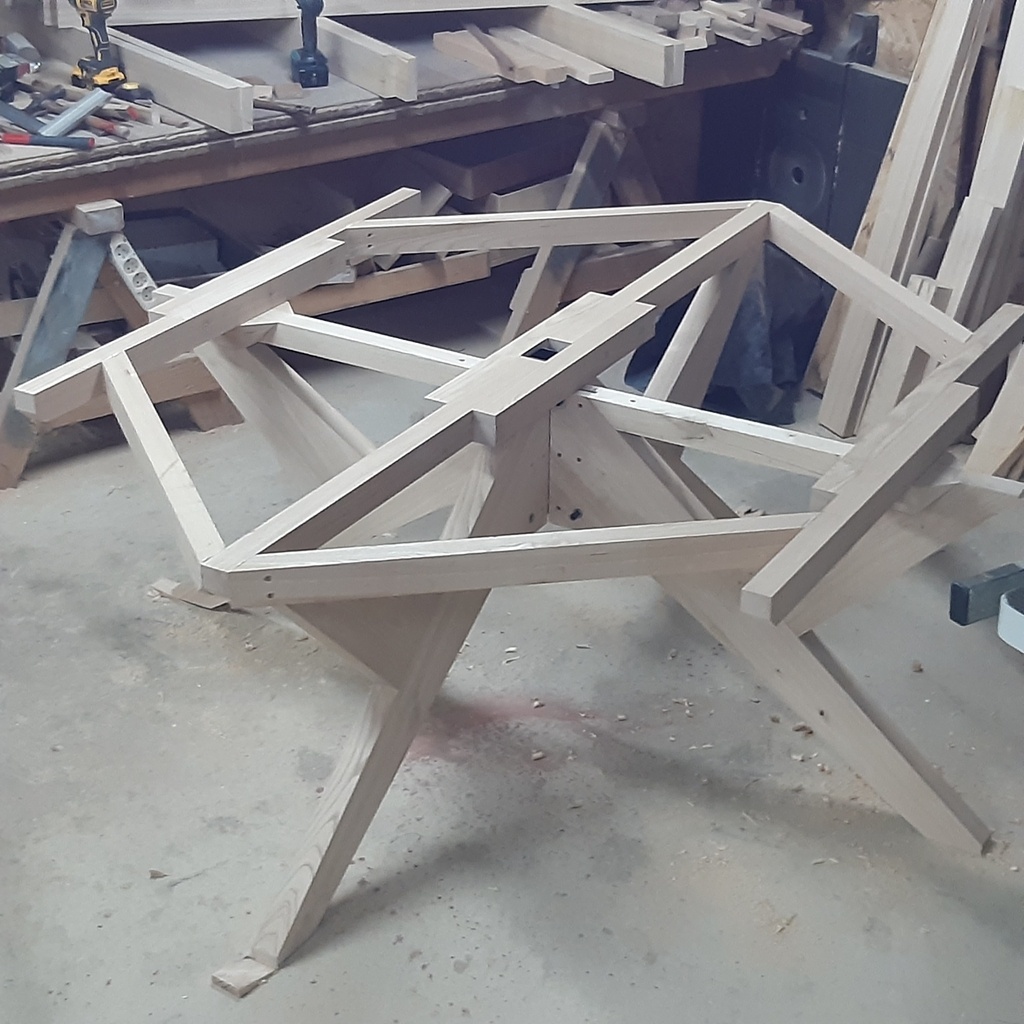

L'ossature est composée de chevrons de 60x50
Elle présente la particularité d'être en deux parties symétriques afin de pouvoir être démontable
elle est boulonnée sur le piètement avec des vis HC de8x65 et écrous inserts
Vu le poids de la bête, il valait mieux prévoir!

Publié Mis à jour

Partager

Plateau principal

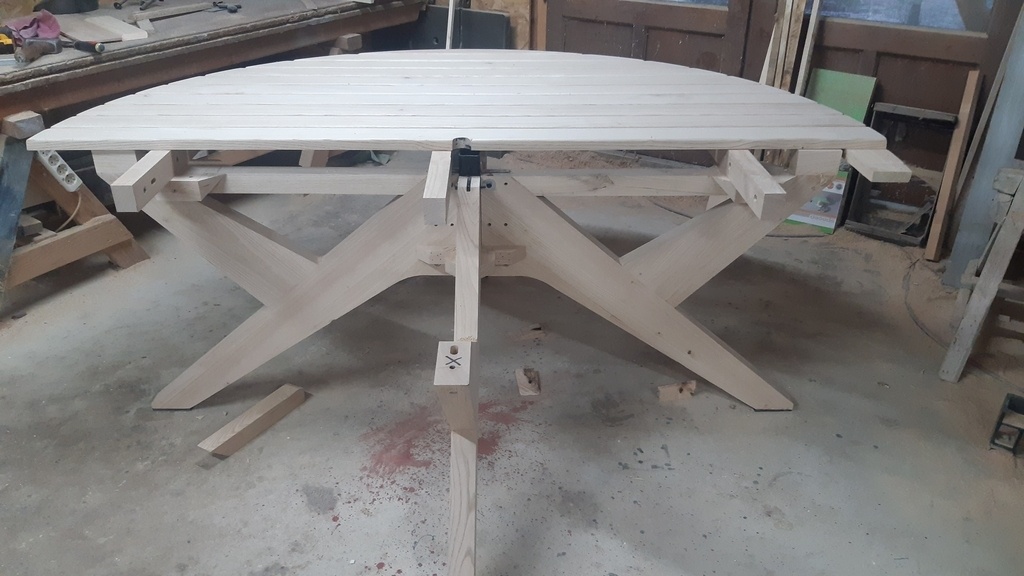

Il est constitué de lames de châtaignier de 90x25, de longueur appropriée et espacées de 9mm!
elles sont posées sur du mastic colle d'assemblage et vissées par le dessous à l'aide de vis à bois de 80mm
il s'agit là d'un jeu de construction!

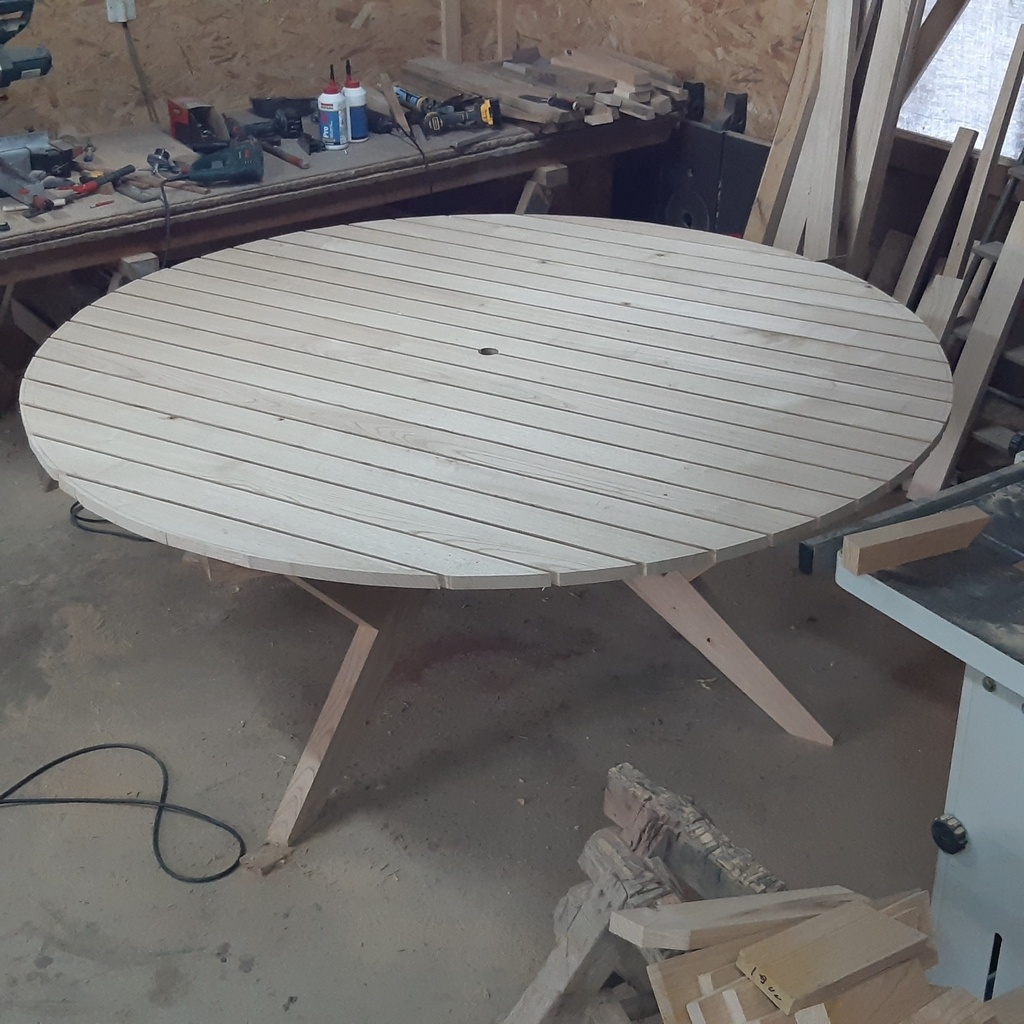

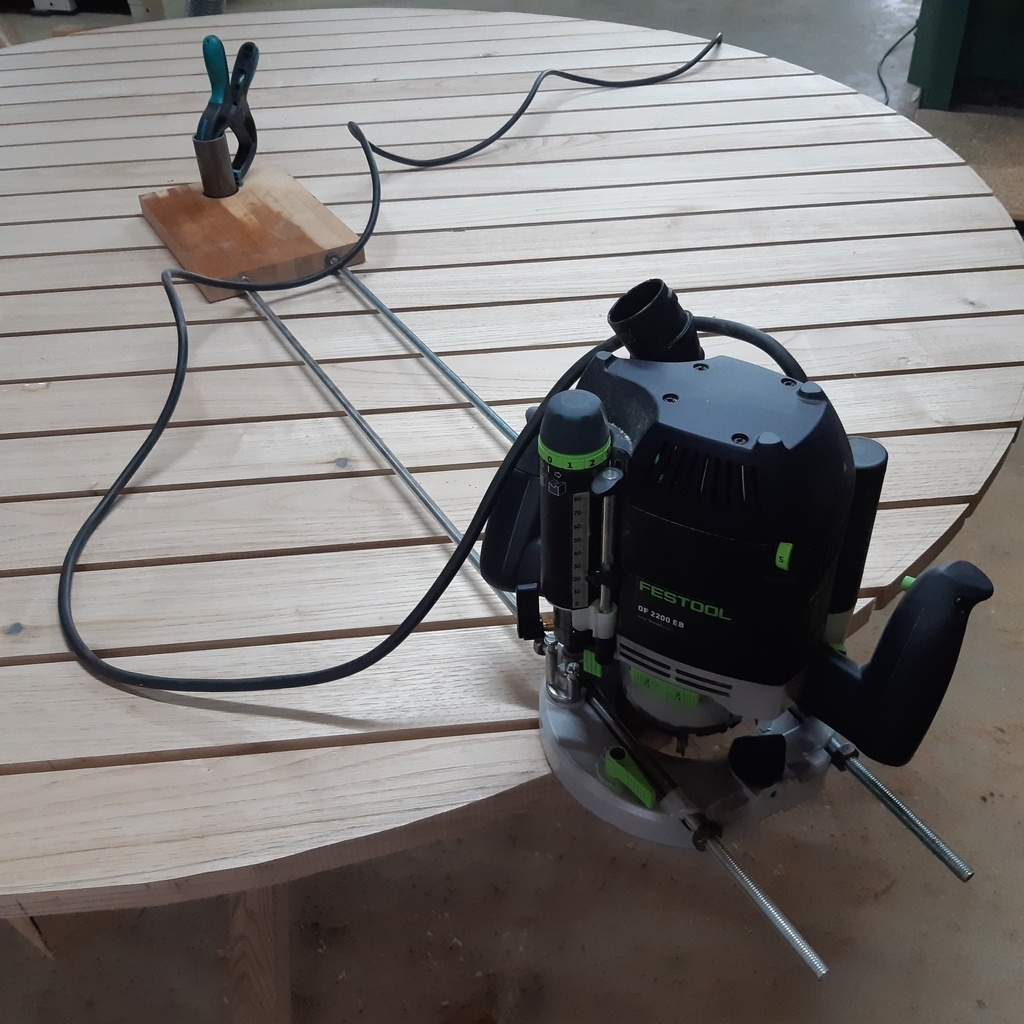

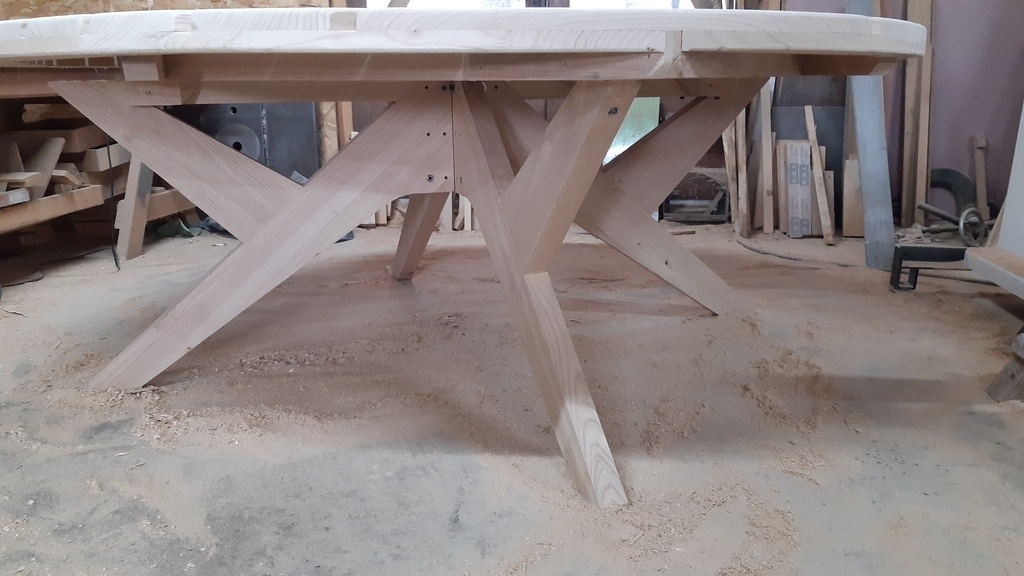

Puis le plateau est découpé grossièrement à la scie sauteuse après traçage de sa circonférence et ensuite un premier passage à la défonceuse centrée sur l'axe du noyau central
Cette première passe me permet d'avoir le profil final pour doubler l'épaisseur des lames en pourtour afin de rigidifier les bouts de lame et avoir un profil plus cossu!

Publié

Partager

Plateau tournant

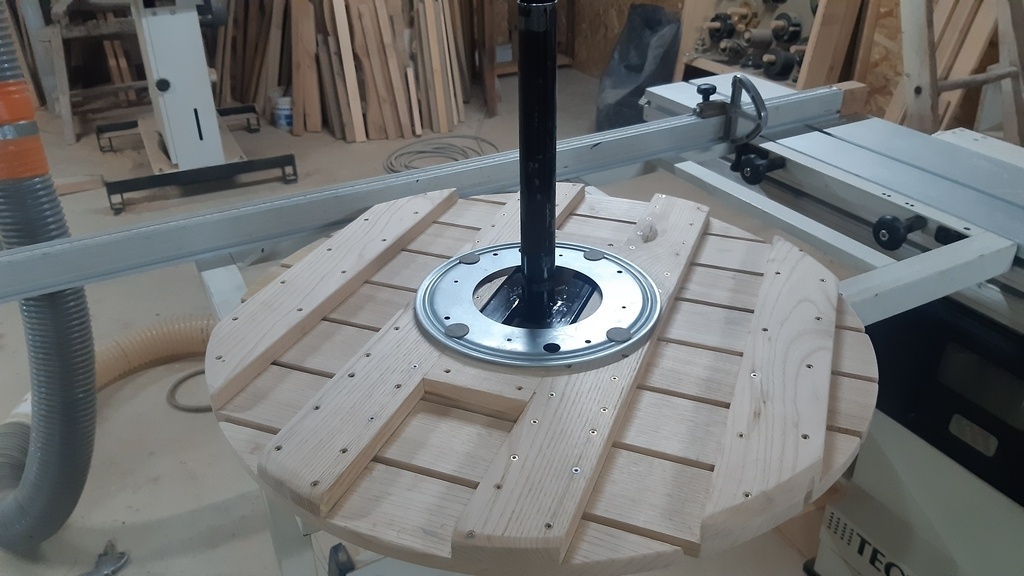

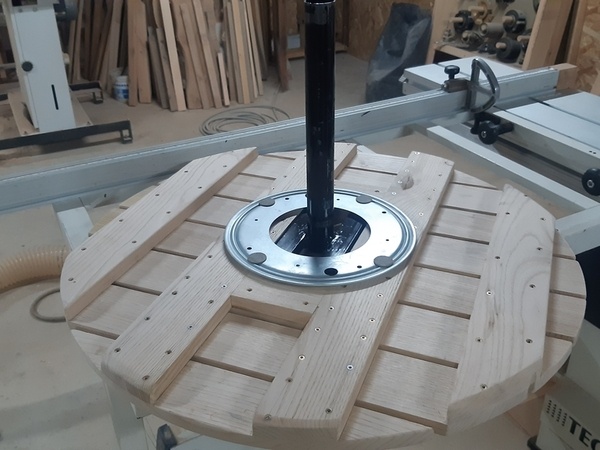

D'un diamètre de 800mm, il est composé de lames croisées , vissées et siliconées et ensuite découpées en cercle à la scie sauteuse et finition à la défonceuse, centrée sur le tube de rotation / maintient
Deux éléments métalliques sont soudés à l'extrémité de ce tube et fixés sous ce petit plateau pour assurer une bonne fixation
Un disque de plateau tournant vient renforcer le tout pour une meilleure stabilité de rotation lorsqu'il sera chargé de victuailles à partager!!

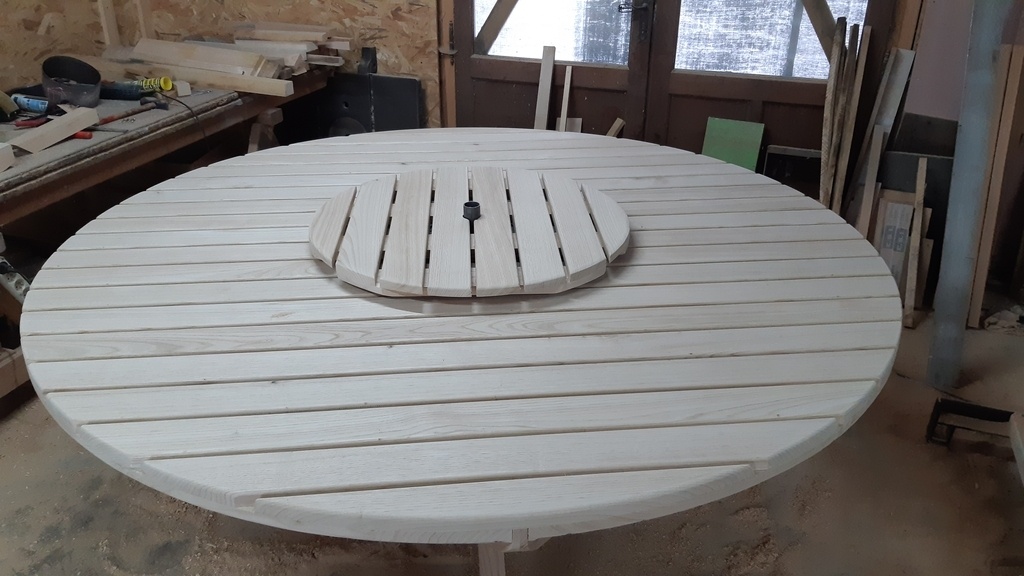

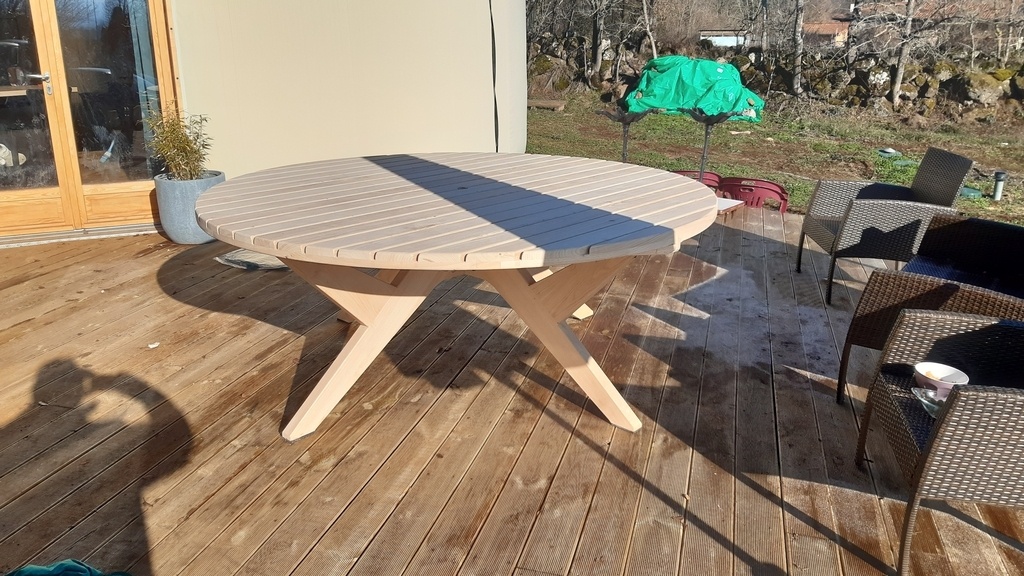

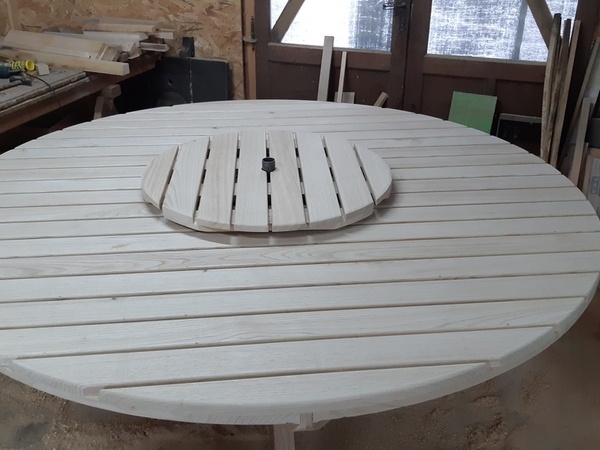

Et voilà l'ensemble terminé

Publié

Partager

Démontage avant transport

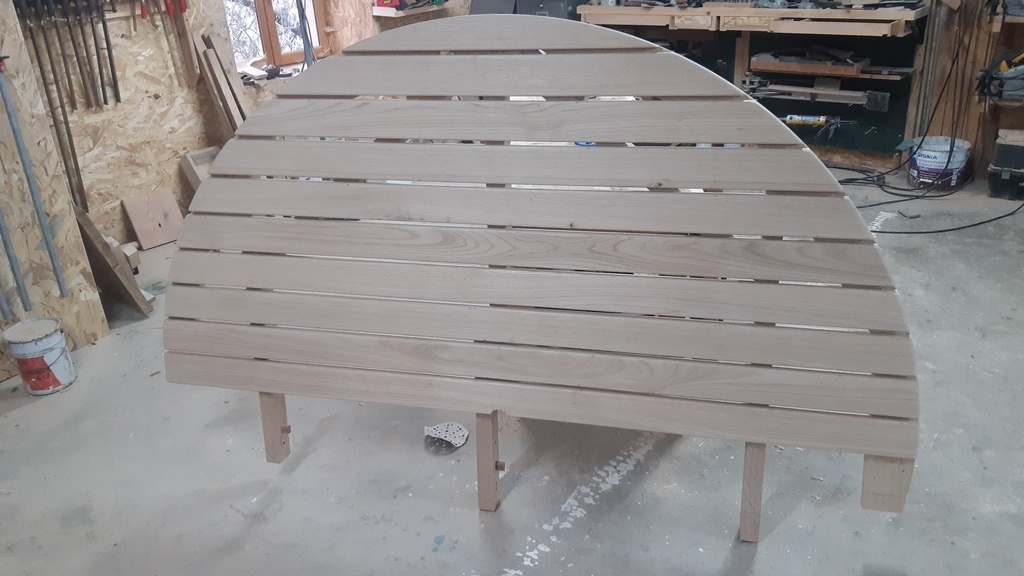

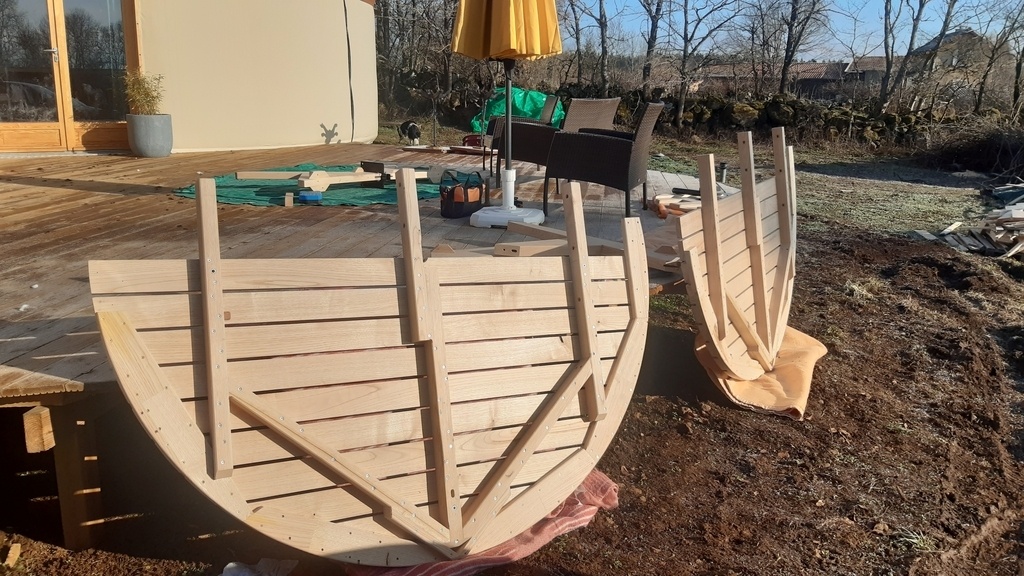

Le plateau principal est démonté en deux parties et plus facilement manipulable

au tour maintenant du piètement....

Publié

Partager

Installation finale

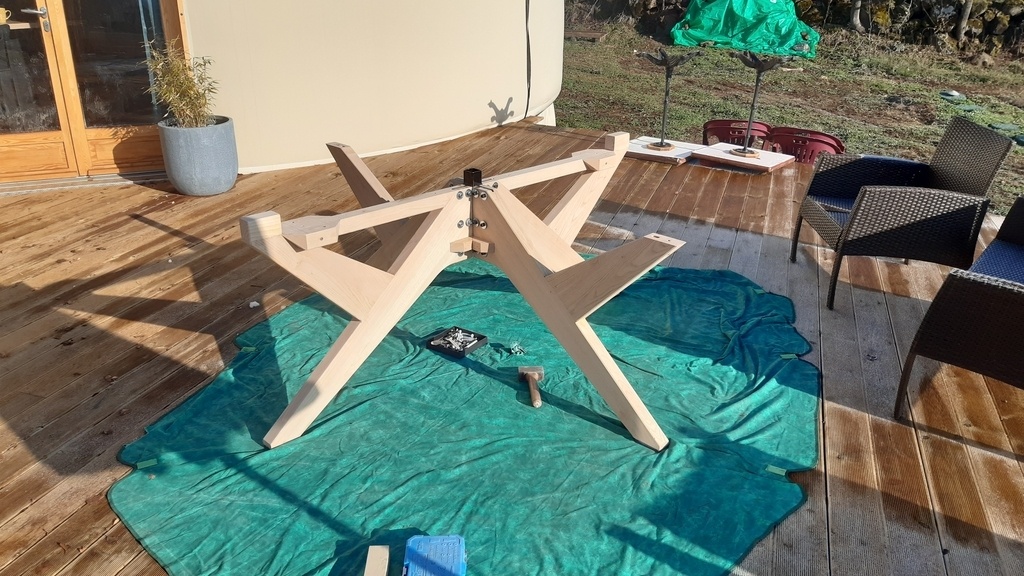

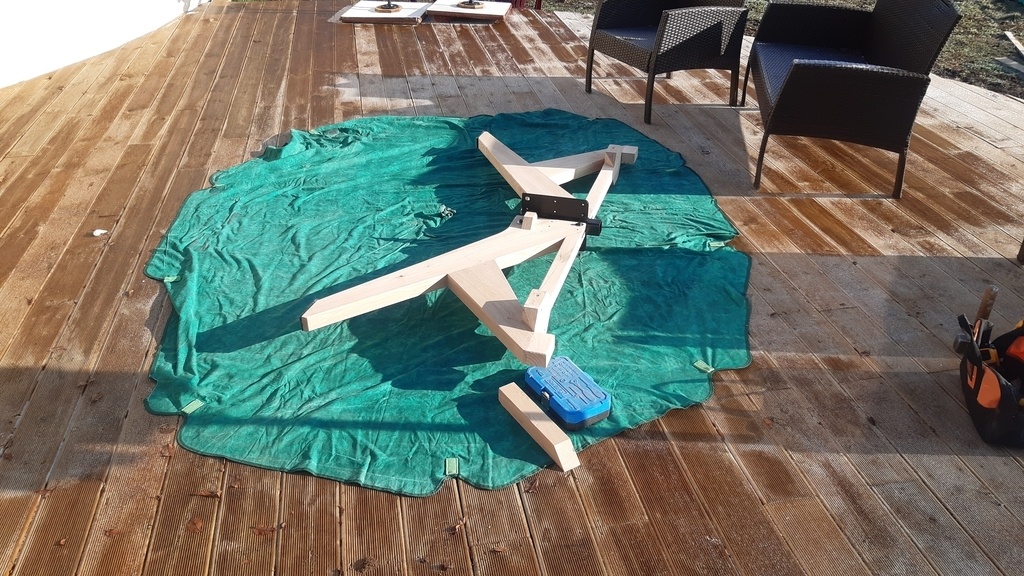

les pieds sont assemblés sur le noyau et toute la visserie mise en place, mais non serrée pour laisser une marge de manœuvre éventuelle au montage du plateau

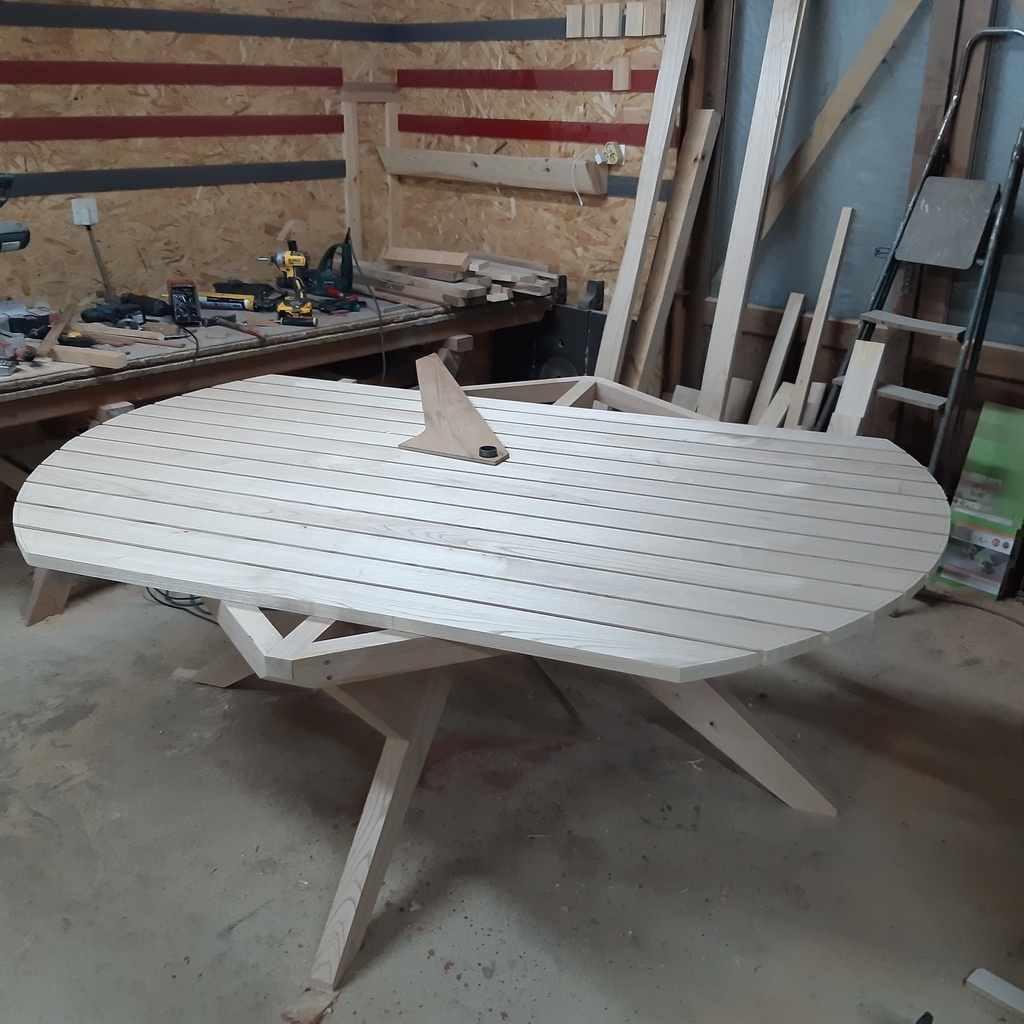

Les deux parties du plateau principal sont maintenant assemblées à leur place respective
C'est maintenant que le serrage de l'ensemble des boulons peut se faire

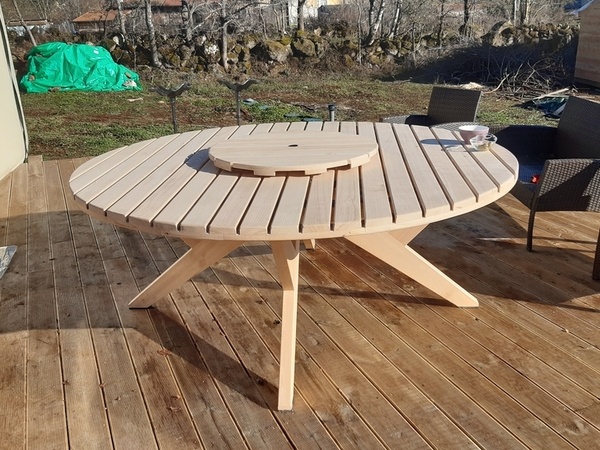

Et pour finir , le plateau tournant vient prendre sa place
La finition de l'ensemble sera huilée
Le tube central permet également le passage d'un tube d'un futur parasol

Bientôt cette table - développé de 6m30 - pourra accueillir une dizaine de convives sans se serrer pour autant

Publié Mis à jour


Discussions

Gilles43  a publié le pas à pas "Table de salon de jardin XXL".
il y a 1 an
PierreDANS
( Modifié )

Magnifique réalisation : bravo !
Pourriez-vous nous donner une idée du prix d'achat de vos planches en châtaignier ?
Merci d'avance

Gilles43

bonjour,
je l'ai trouvé chez un négociant de bois et dérivés au prix de 730 euros HT le m3
donc environ 300 euros TTC (pour 0.34m3)
