Ce pas à pas présente un projet en cours de réalisation.
Le projet est la réalisation d'un lit pont (ou pont-lit) : une structure de rangements qui viennent encadrer une tête de lit.
Le mur à couvrir fait 345cm sur 250cm de haut.
La profondeur choisie est de 50cm pour avoir des penderies en rangement sur la largeur.
Ce pas à pas ne sera pas didactique du tout, je suis novice en à peu près tout.
Cela va plutôt servir à suivre mes réflexions, la conception puis la réalisation.
Et aussi certainement à récolter les conseils avisés de la communauté :)
Liste des articles
Outillage
Voici l'outillage dont je dispose pour la construction :
- Scie circulaire
- Scie sauteuse
- Scie radiale
- Scie sous table
- Défonceuse
- Lamelleuse
- Ponceuse excentrique
Conception
Allez on se lance sur Sketchup pour la modélisation.
Le mur fait 347cm sur 250cm de haut, on part sur une pleine largeur avec le lit au centre.
Je pars sur une base de panneaux de 19mm.

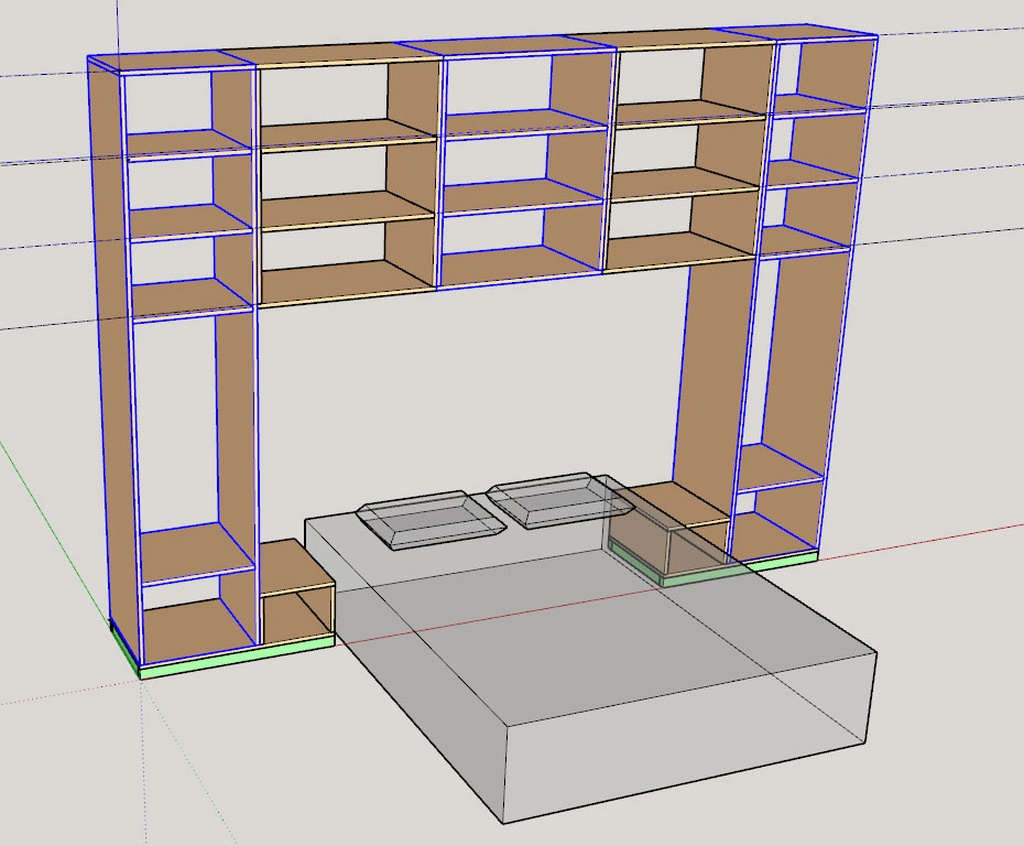

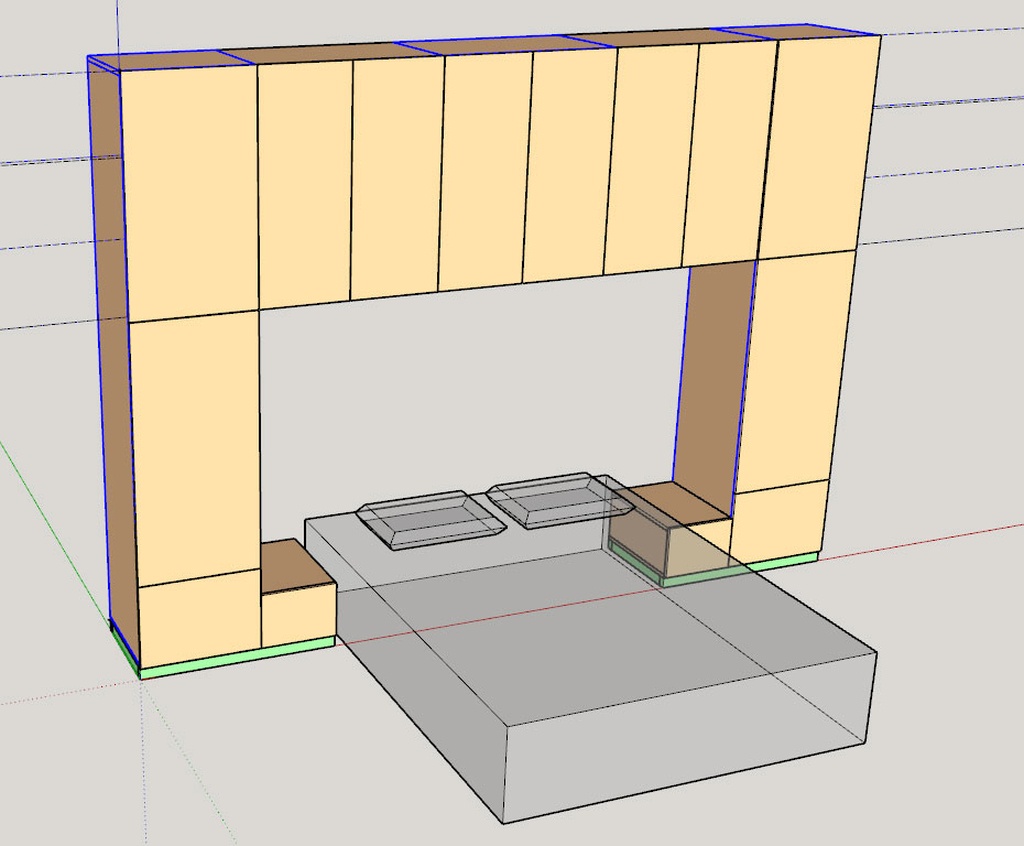

Le plan joint est donc cette première version, et déjà plein de questions :
- Pour des raisons de budget et de facilité, je pense à des panneaux de MDF : bon choix ?
- Comment fixer les éléments entre eux sans vis apparentes ?
-les panneaux horizontaux haut et bas peuvent être collés vissés par dessus et dessous
-et le montant central ?
-et les étagères ? Je n'ai pas de domino, j'ai une lamelleuse mais je ne crois pas que ça puisse supporter la charge. J'ai un gabarit de perçage style kreg / pocket hole, mais... beurk, et faut tout reboucher... Rainurer les montants à la défonceuse ? ou juste des taquets comme en GSB, plus simple, amovible, même si ce n'est pas nécessaire... - Gérer les débords des portes en applique sur les montants
- Comment s'assurer que la partie centrale soit très solidement fixée et ne flèche pas ? (oui elle va être au dessus de nos têtes, y'a pas intérêt à ce que ça nous tombe dessus...)
Conception - v2

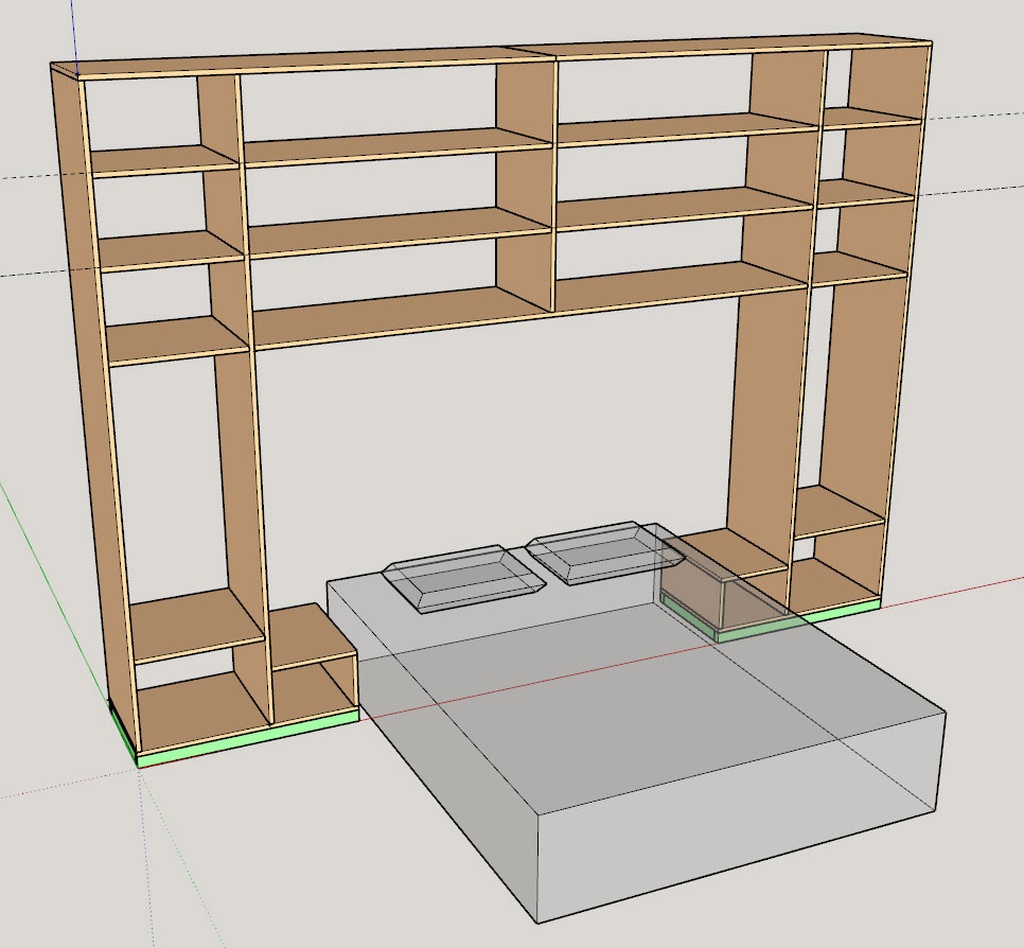

Suite à vos commentaires (merciiiiiii), nouvelle version :

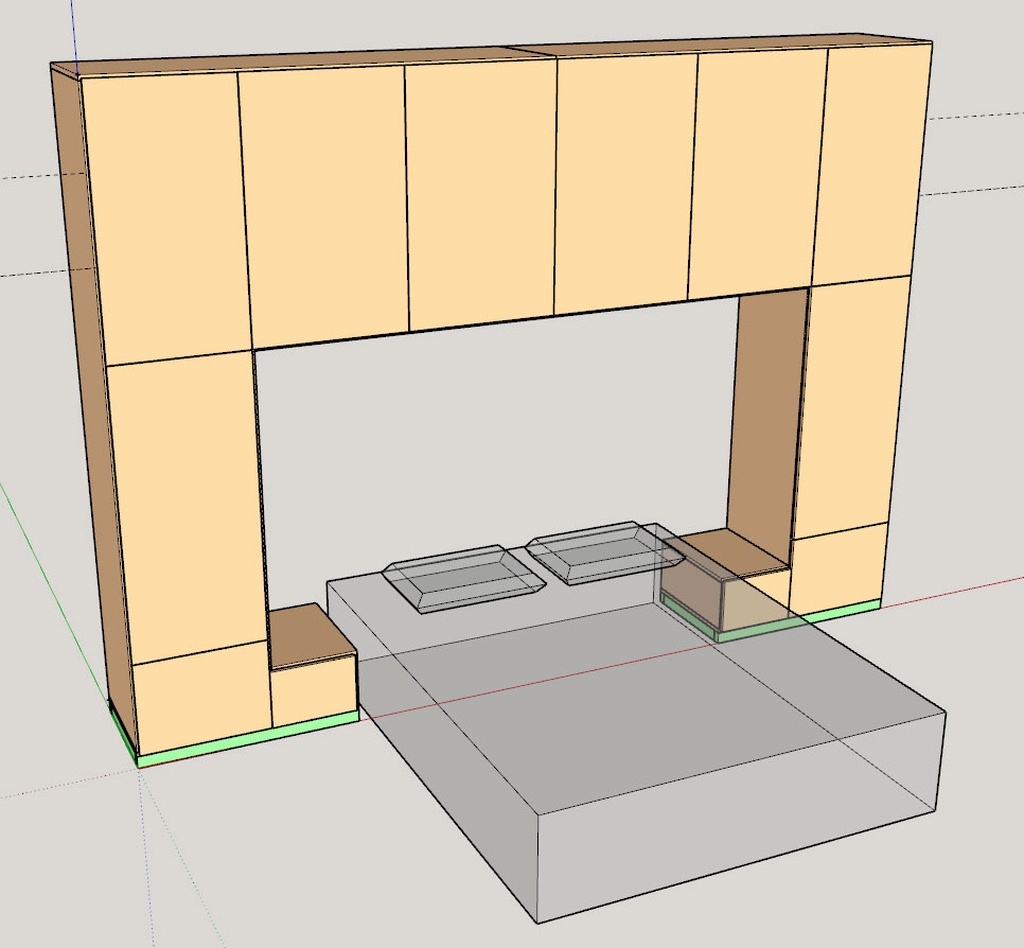

Donc 5 modules :
- 1 colonne de chaque côté
- 3 modules au centre (80cm de large sur 97 de haut, profondeur 50), avec 2 portes pour chaque
Pas de fond prévu.
Les modules centraux auront chacun leur fixation au mur.
Chaque module sera vissé à son voisin.
Des conseils pour la fixation des modules, en particulier la fixation murale des 3 modules centraux ?
Un truc solide solide solide, ceinture bretelles !
Conception - 3
Allez, sur les modules on est à peu près bon.

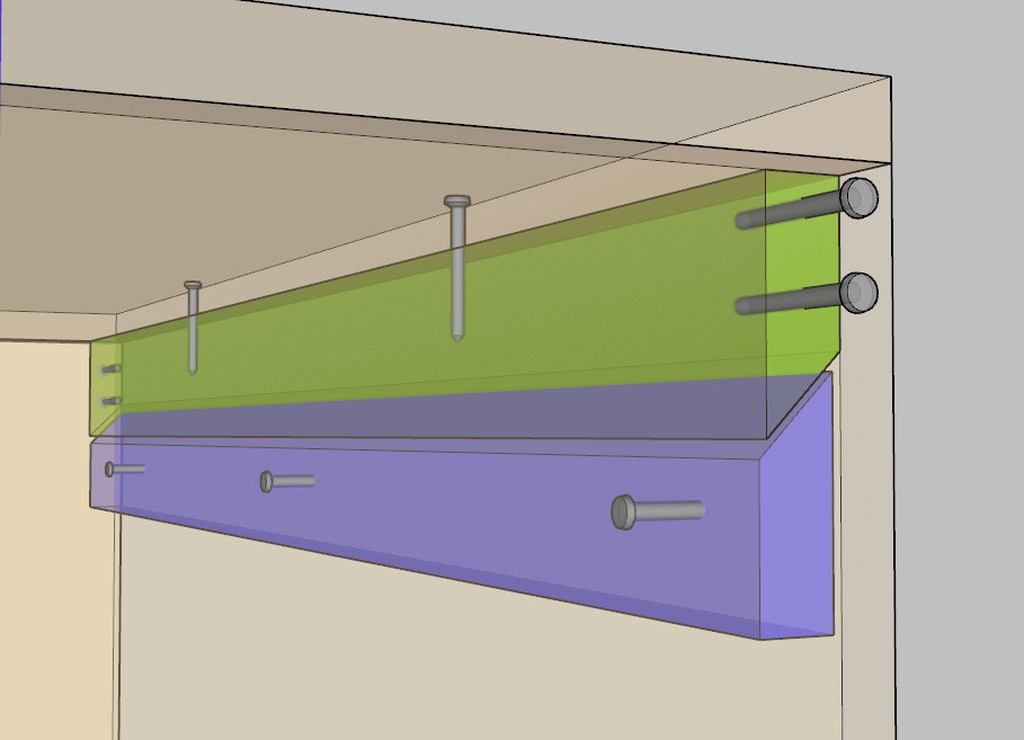

Côté fixation des modules suspendus, ça sera certainement en french cleat :
- une partie fixée en haut de chaque caisson
- l'autre dans le mur, probablement en 1 seul tenant pour les 2 caissons

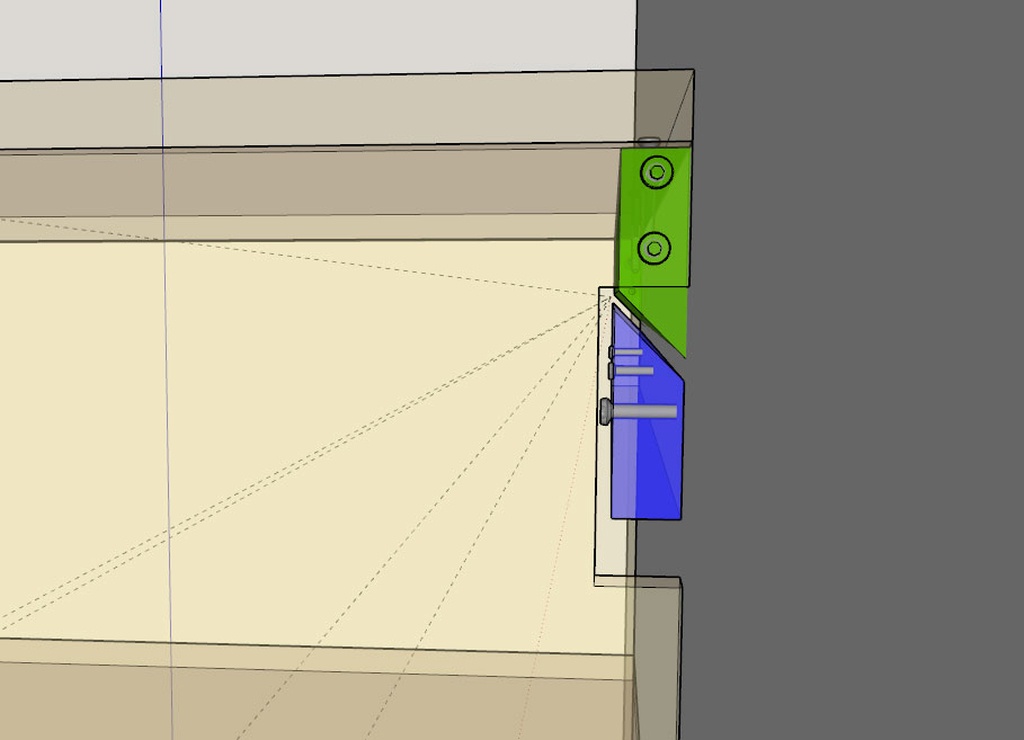

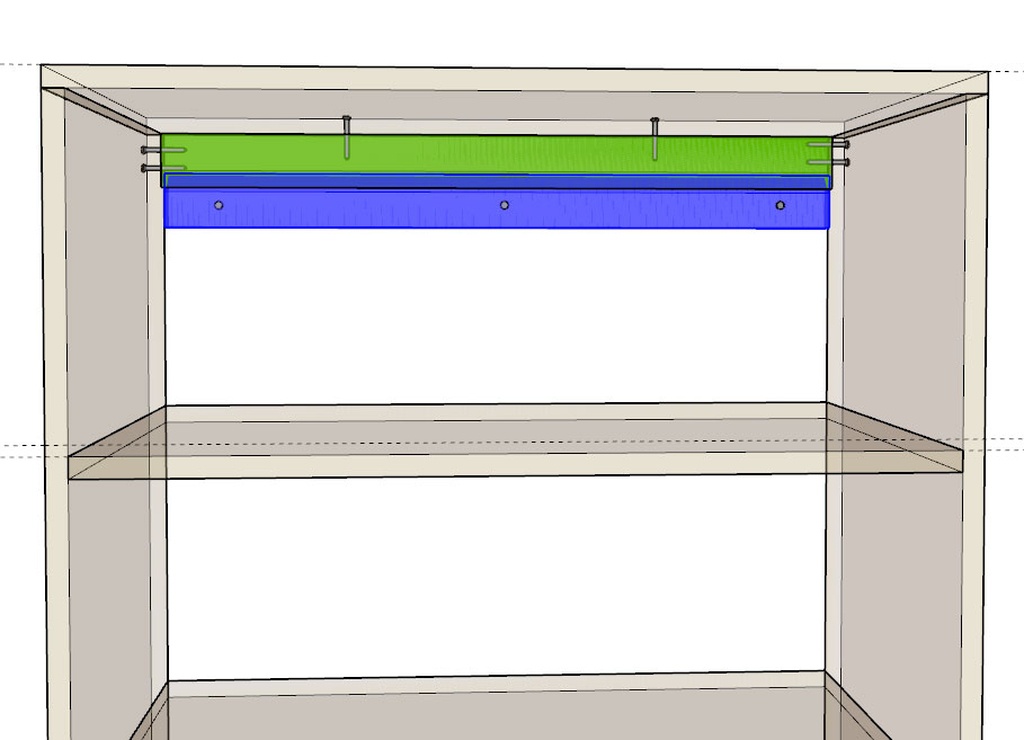

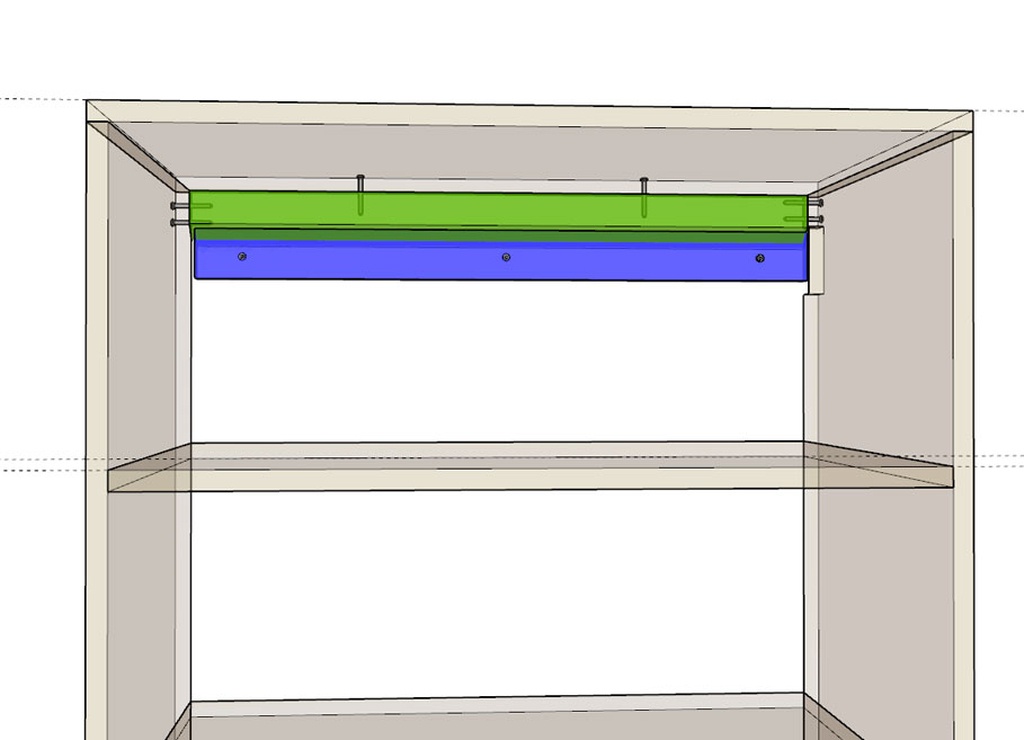

Si un seul tenant, cela implique une petite découpe dans les joues intérieures pour faire place au cleat mural : hauteur du cleat mural + hauteur du biais à 45 + un peu de marge pour manoeuvrer.
Image animée pour l'insertion : s3.gifyu.com/i.../cleat-anim.gif
(désolé on ne peut pas afficher de gifs ici, c'est dommage, c'est pratique)
J'ajouterai peut-être un support en bas des caissons haut, par exemple un tasseau sur toute la largeur, mais à voir pour que soit joli avec l'habillage de la tête de lit qu'il y aura.
Côté débit, on lance OCL (
) pour le calepinage, un petit calcul d'un monde de paix, et hop !
Verdict : ça donne un peu plus de 4 panneaux (donc 5 !) de 2800x2070
On a donc côté budget cette estimation :
- 500€ de panneaux (100€ le panneau)
- 60€ de quincaillerie : charnières amorties, visserie (pas encore décidé entre poignées et push-to-open)
- finition (vitrificateur + peinture) (méthode diomedea) : un peu dur à estimer selon le nombre de couches qui sera nécessaire, mais j'imagine autour de 150€
D'ailleurs, est-ce qu'il faut impérativement vitrifier et/ou peindre les 2 faces des panneaux mdf pour éviter les déformations ?
Renforts et fixation
Suite à vos commentaires sur les questions posées ici et là, j'ai décidé ceci pour la fixation des meubles hauts :
- French cleat :
- d'un seul tenant dans le mur, fixé par Molly 50kg dans les montants de placo
- 1 par meuble haut

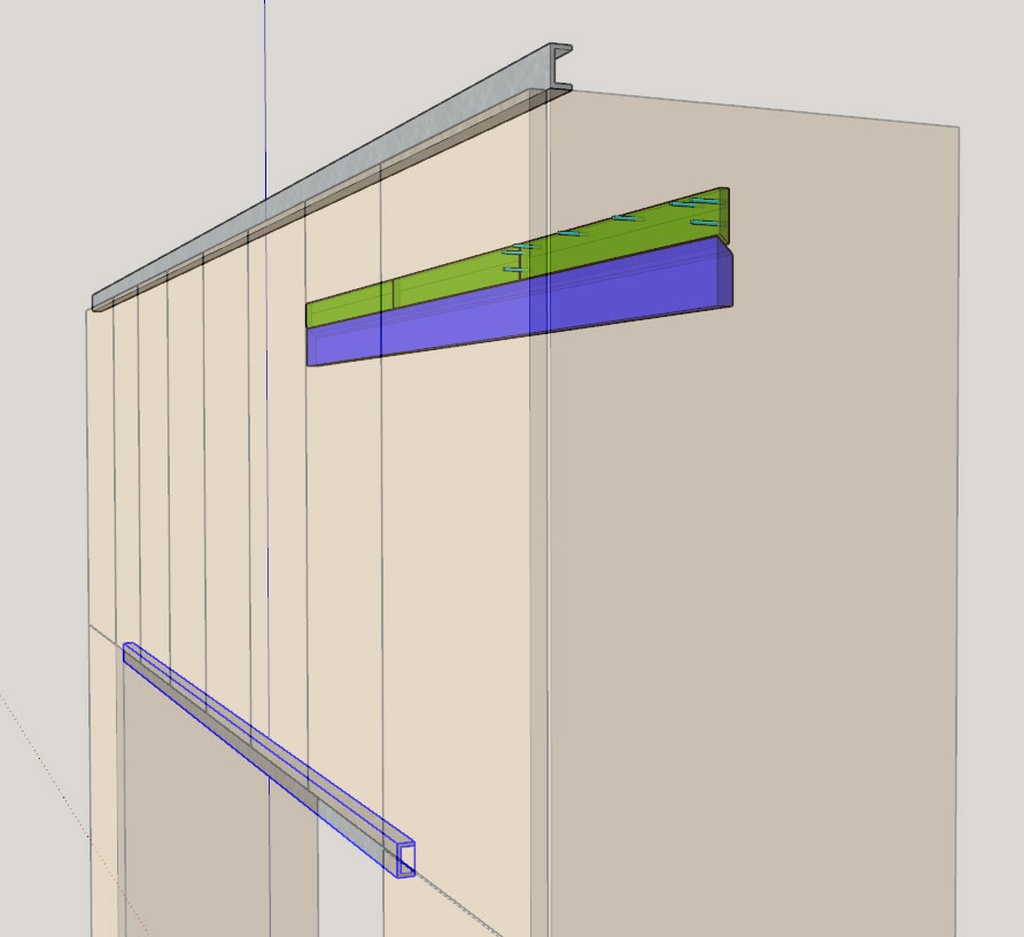

- un profilé acier en C de 40x20x5mm qui vient se poser sur les 2 meubles hauts de chaque côté, et chaque meuble vient se boulonner dedans
- un même profilé acier sous les 3 meubles hauts, qui viendra se fixer latéralement dans les 2 meubles hauts avec une impression 3d
Débit, lamellos et assemblage

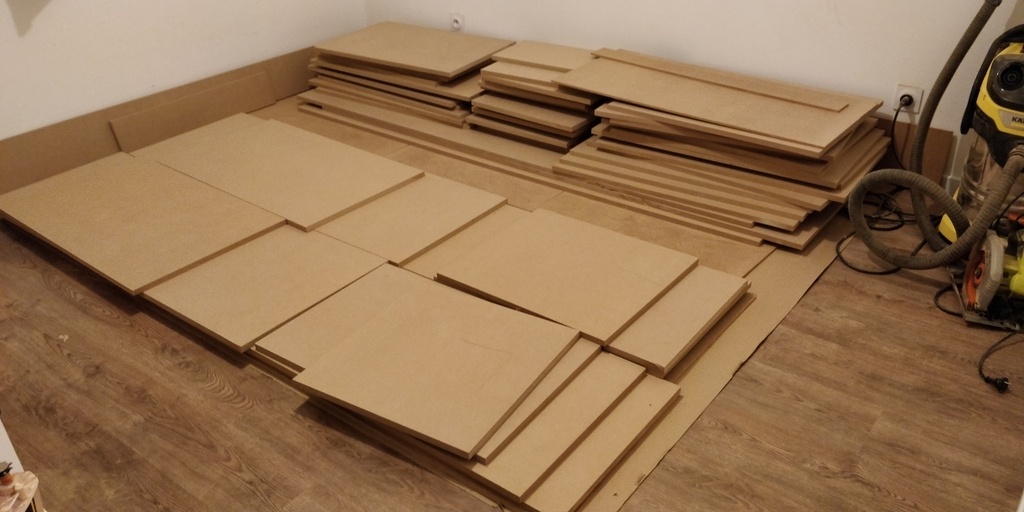

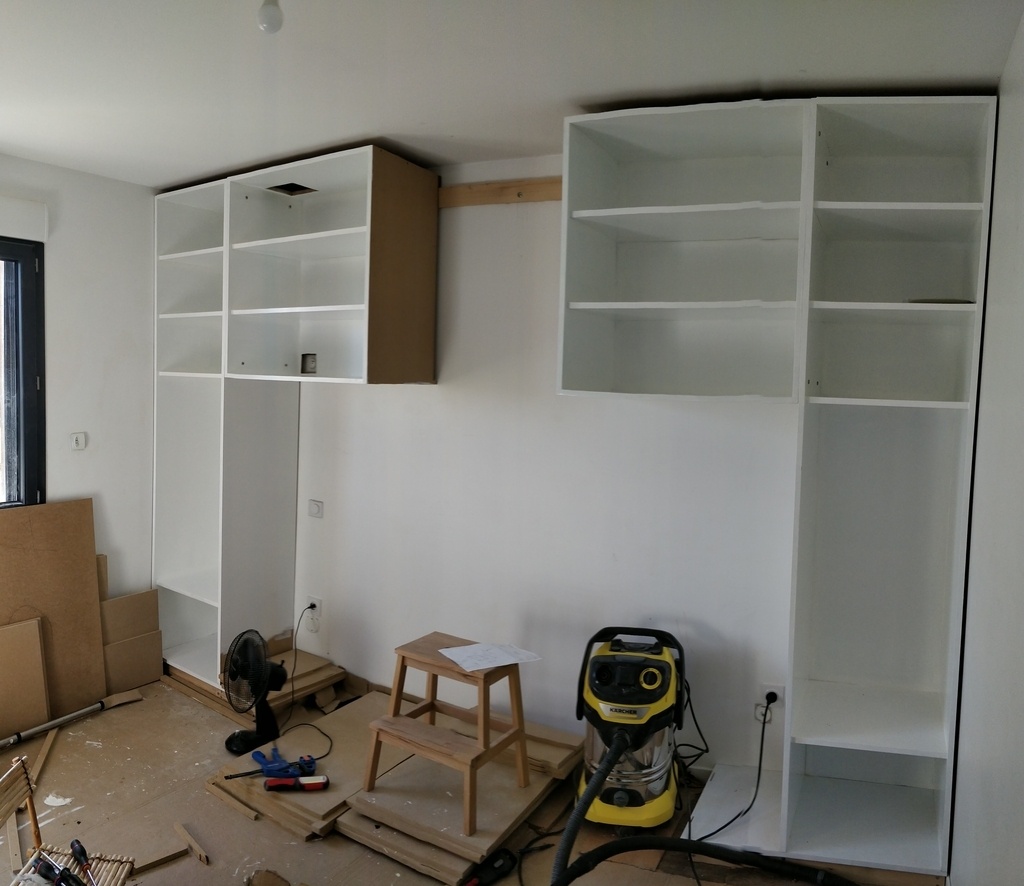

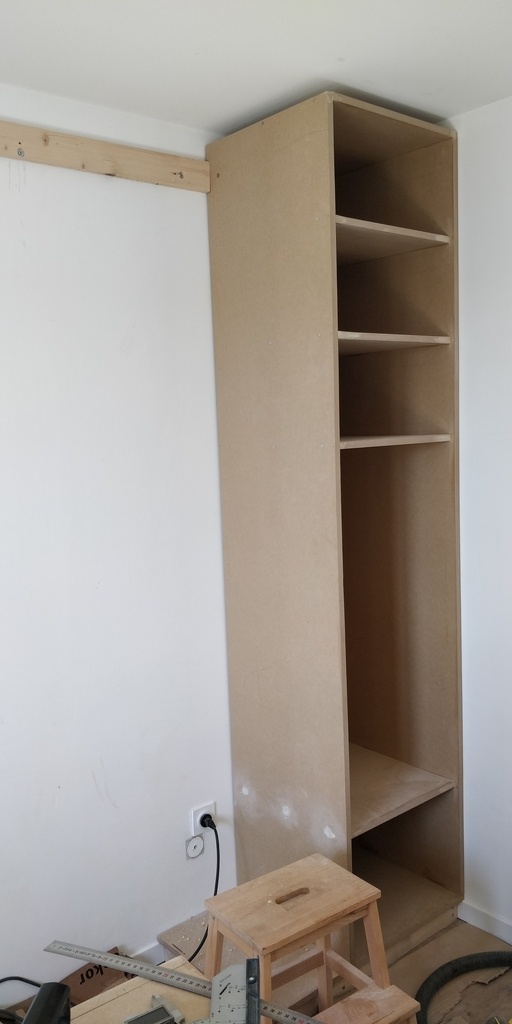

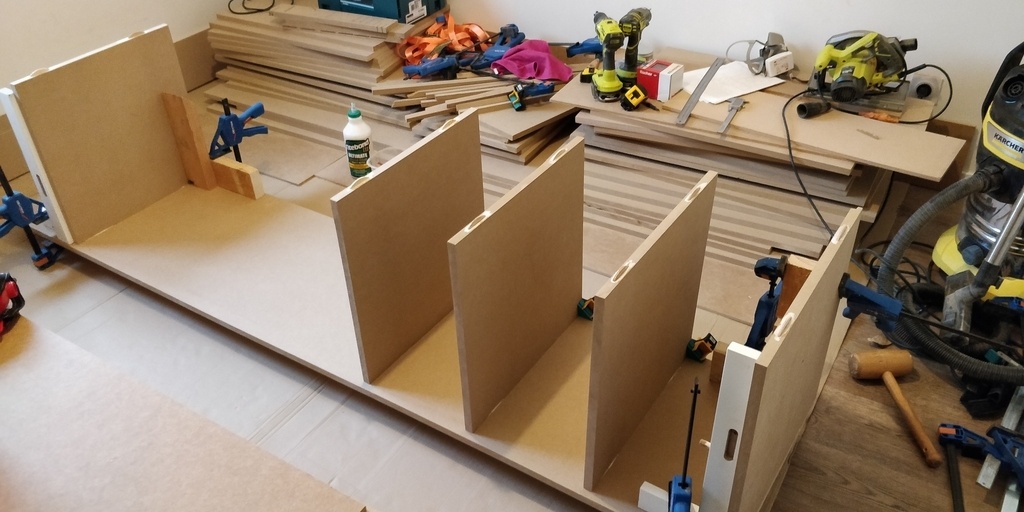

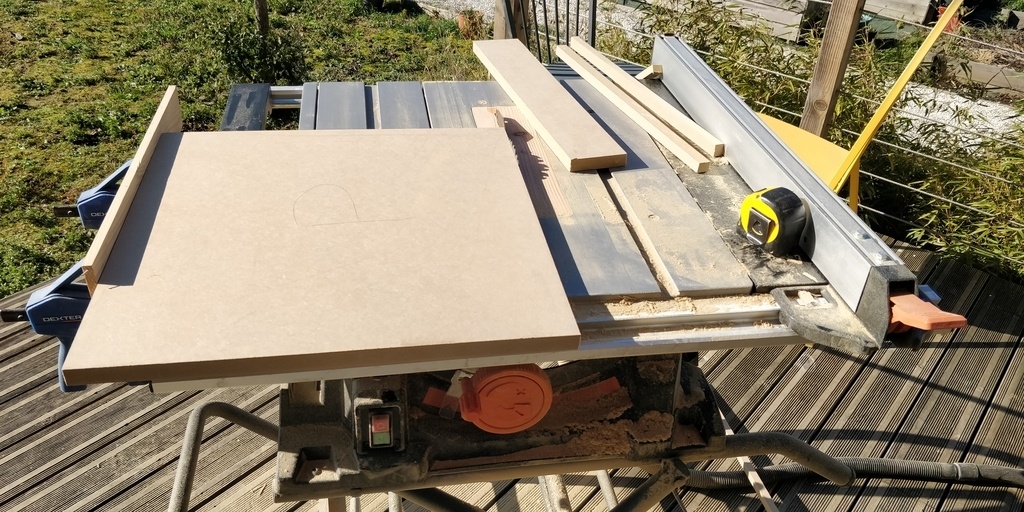

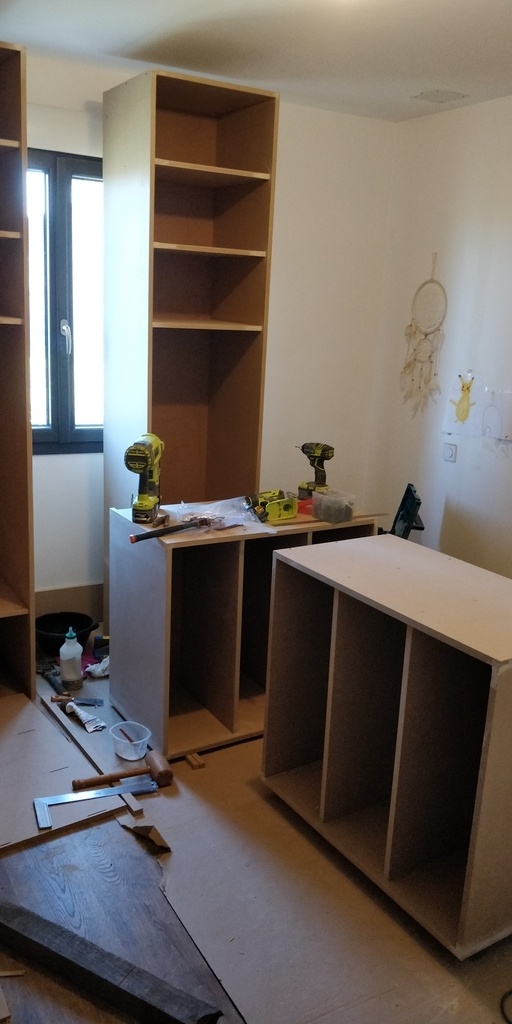

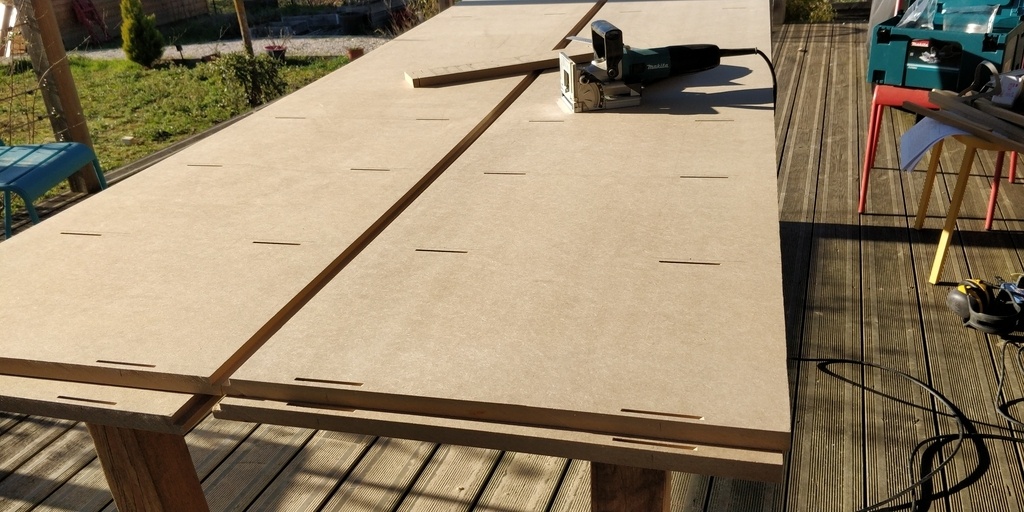

Et c'est parti

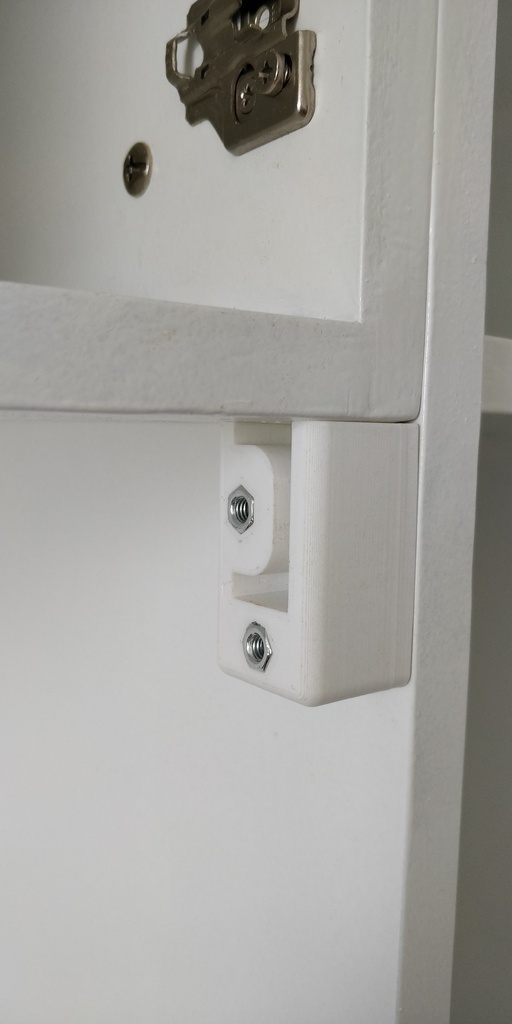

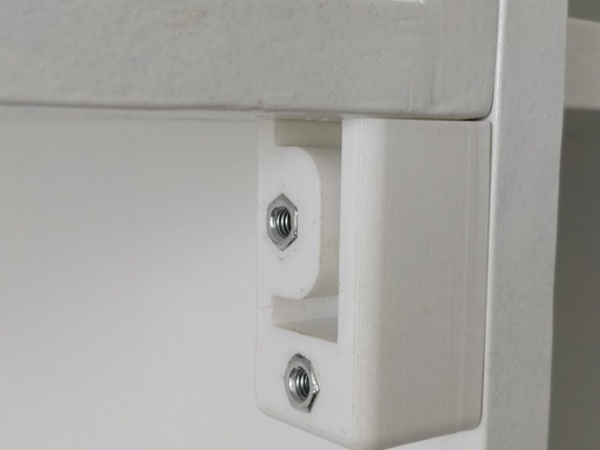

L'impression 3d qui va recevoir le profilé acier sous les 3 meubles :
Fini

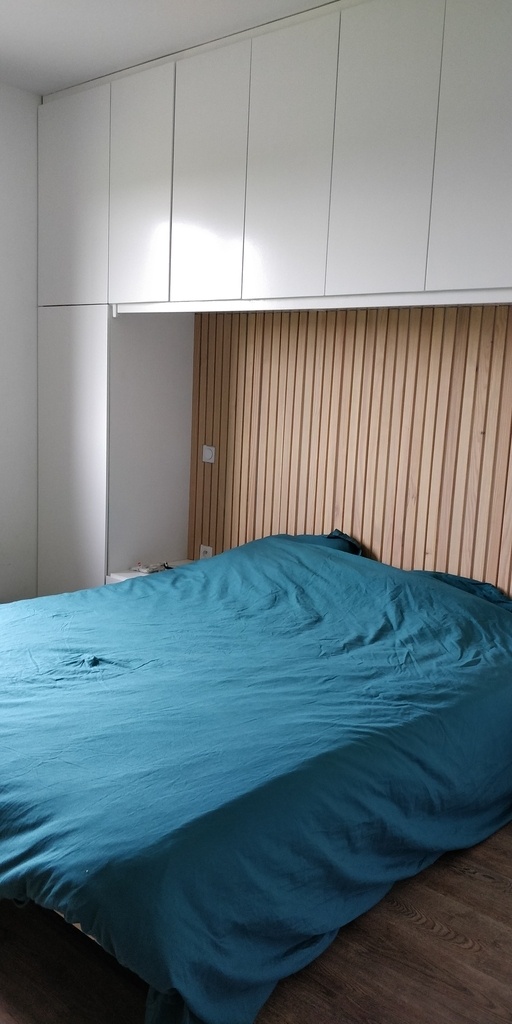

Et voilà !!

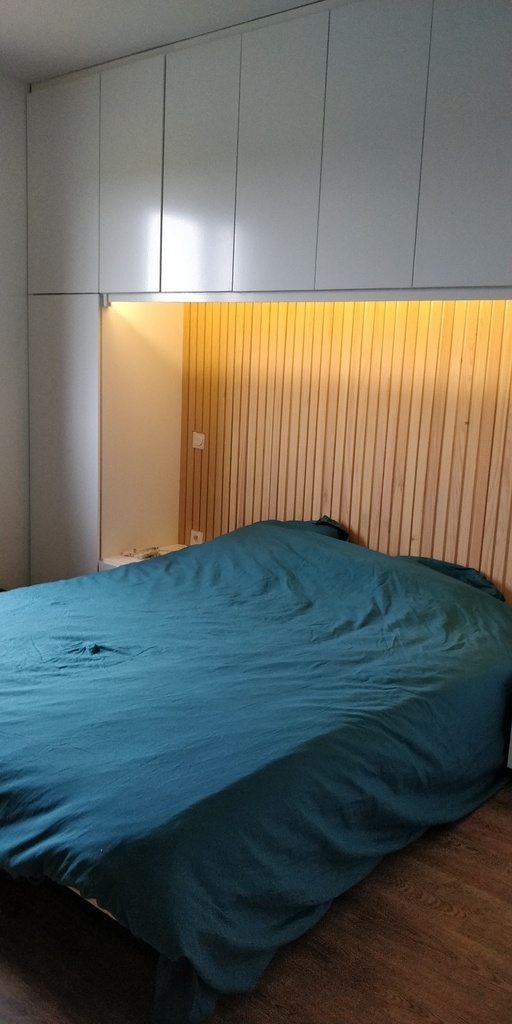

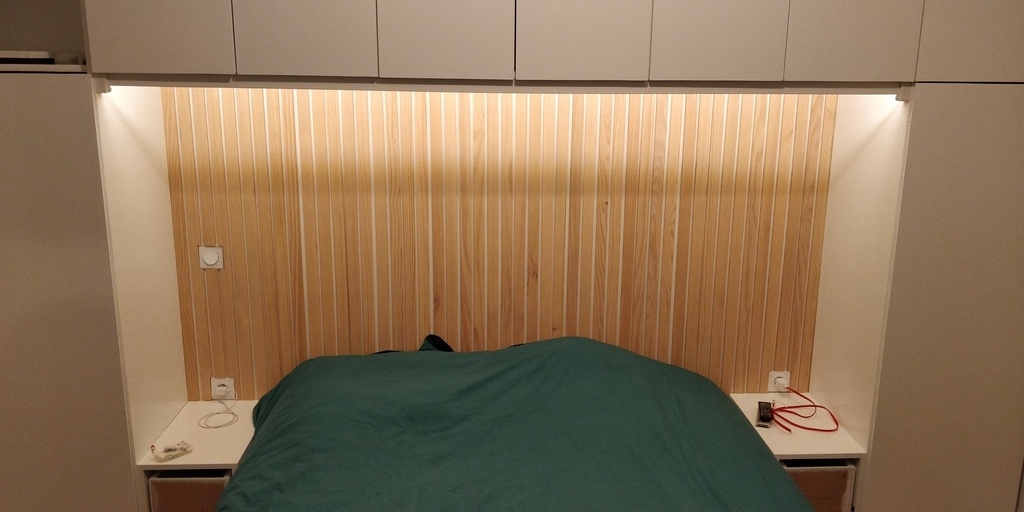

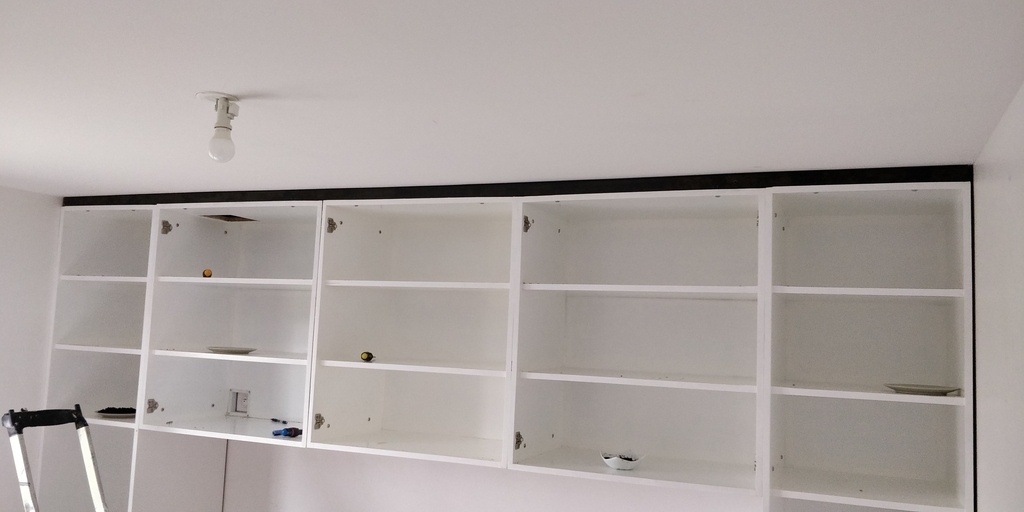

Petit habillage avec des tasseaux de pin que j'ai débité dans des planches, un ruban LED et c'est fini.
Merci à tous pour vos conseils !
Petit regret : le MDF et la peinture c'est vraiment l'enfer...
3 couches après saturateur et c'est toujours pas nickel, mais bon, on fera avec.
J'ai mis de la Duux Vaentine Valenite Blanc satin. (glycero)
Entre le nettoyage des outils qui ne se fait pas à l'eau, l'odeur qui reste looooongtemps, les temps de séchage...
Peut-être qu'avec une peinture pro à base d'eau ça aurait été mieux, pour une prochaine fois
Ce pas à pas présente un projet en cours de réalisation.
Publications associées
Licence
Discussions
Tu n'as pas prévu de module qui s'assemble entre eux ?
Je me disais (à tort ?) que comme je fais tout sur place sur mesure, des modules n'étaient pas nécessaires.
Mieux vaut en faire ?
Quelles sont les avantages ?
Je suppose que ça voudrait dire doubler les montants verticaux intérieurs, et permettre de visser les étagères par l'extérieur, ainsi que les modules entre eux ? (Plutôt 3 ou 4 ?)
Bonjour, je me demandais...pourquoi ne pas faire un peu differement et mettre le lit devant.plutot qu'à l'intérieur.
Ou au moins au milieu de l'intérieur..
Cela permettrait de créer une étagère derrière la tête de lit sur tout le fond.renforcer la structure et pouvoir mettre quelques objets de déco ou livres...
David09 la chambre n'est pas très profonde, je préfère mettre le lit le plus près du mur possible.
)
Du coup la solution avec caissons solutionne le pb (mais rajoute des panneaux au budget
+1 avec benjam, tu as au moins 2m de portée au dessus du lit, le médium ne va pas supporter, d'autant que la planche inférieure va reprendre la charge de celles du dessus au centre.
J'en ferais 4 séparés pour sécuriser, où je ne dormirais pas tranquille
Je prends tous les bons conseils ! surtout si ça m'évite de mourir
Merci benjam et Olivier Vernhettes
Donc 4 caissons (vissés entre eux ?), et les 2 du milieu suspendus indépendamment, j'ai bon ?
Allez, c'est parti pour un nouveau plan.
Pour qu'on se comprenne bien, je ferais 4 petits caissons vissés entre eux au dessus du lit + 2 colonnes.
Soit 6 éléments séparés.
Mais ce n'est que l'avis d'un boiseux amateur qui préfère ceinture et brettelles car le ciel risque toujours de nous tomber sur la tête
Olivier Vernhettes 4 pour ceux du milieu ça ne m'arrangerait pas trop parce que ça fera vraiment des petits placards.
A voir l'avis des autres mais 2 serait plus pratique, ou éventuellement 3.
(il y a 2,40m au milieu)
Bien sûr, la solidité est primordiale, donc je m'adapte !
Regarde surtout ce vous allez mettre dedans.
J'imagine que tu vas pas y mettre un service en porcelaine pour 12 personnes, avec des fringues ou de la literie, 3 suffiront largement.
2 j'ai des doutes, le mdf résiste mal à la flexion.
Le temps de faire tes plans essaie de mettre une planche de 1,20m sur 2 tasseaux avec une charge équivalente, tu seras vite fixé.
Olivier Vernhettes ah mince je comptais mettre un stock d'haltères et une encyclopédie en 20 volumes !
Non en effet que du linge et du stockage pas lourd là dedans, donc je vais refaire mes plans avec 3 caissons au milieu.
Tu peux fixer l’arrière des caissons haut avec du french cleat au mur
Si tu as 2m40 au milieu, soit ton lit en 140 plus les chevets font 50 de large, soit ton lit en 160 et tes chevets font 40 de large
Pour poser un réveil et une lampe, peut être réduire de 10cm, et gagner 20 cm de portée
Tu pourrais passer tes colonnes en 60 de large
Sur le prix de la matière, tu gagnes un peu, mais sur la finition, le temps passé, les m2 à couvrir, ça dit quoi?
Pour le french cleat, ça serait comme en pièce jointe ?
un tasseau fixé dans le haut du meuble, et un autre dans le mur.
Un seul par module ? Ou ça serait mieux 1 en haut et 1 en bas ?
Le lit fait 160 et on ne veut pas que les parois soient trop près du lit pour ne pas se sentir dormir dans une boîte, donc la portée va rester de 240.
Côté matière là j'en suis à un peu plus de 4 panneaux (donc 5 !) de 2800x2070, à 100€ le panneau.
Pour la finition je n'ai pas encore calculé car je ne sais pas ce qu'on va mettre, mais probablement l'astuce de diomedea avec le vitrificateur v33 + peinture.
(lien)
Pour plus de facilité au montage sur le mur, je mettrais qu’un rail sur toute la longueur. Cela implique de faire un arrière de meuble un peu plus spécifique, pour laisser la place aux 2 rails de french cleat
Tiens, je ne vois pas sur les captures d’écran si tu prévois un fond?
niconathy oui pas bête, ça imposerait juste une découpe dans les joues intérieures des caissons a priori, ce qui est faisable, et effectivement, plus simple à installer et mettre de niveau.
Donc plutôt 1 seul cleat, un en bas ne sert à rien ?
Et est-il utile/prudent de mettre 2 ou 3 vis en biais pour fixer la parti du cleat meuble au cleat mural ? (même si on risque peu de le soulever pour le décrocher, on ne sait jamais...)
Je n'ai pas prévu de fond, le mur est propre (et sera de la même couleur que l'intérieur des caissons)
Lis cet exemple pour le french cleat
Je te conseille de fixer les caissons entres eux, c’est à dire également avec les colonnes.
Pour le fond, le mur est bien plan? Bien d’aplomb?
niconathy
oui j'avais bien prévu de fixer les caissons entre eux pour avoir un bloc entier.
Normalement le mur est pas mal, mais en effet, il faut vérifier ça.
Merci pour le lien, mais ça implique d'avoir un fond.
Et son mur est en parpaings lourds, j'espère qu'un seul cleat haut dans du placo (grosses molly donc) est suffisant pour mes 3 caissons...
(ils seront un peu soutenus latéralement par fixation dans les colonnes)
Il me semble que tu devrais mettre un fond : ça aide vraiment bien à l’équerrage des caissons…
Merci du conseil !
Même si cela va aller d'un mur à l'autre sans espace, et tous les caissons vissés les un aux autres ?
Pour la manipulation des caissons au montages, c’est mieux d’assurer une minimum de rigidité
Je n’ai jamais fait d’agencement en médium, c’est une matière dont je me méfie, pour sa « fragilité » que je lui trouve personnellement , et c’est plein de colle
Merci !

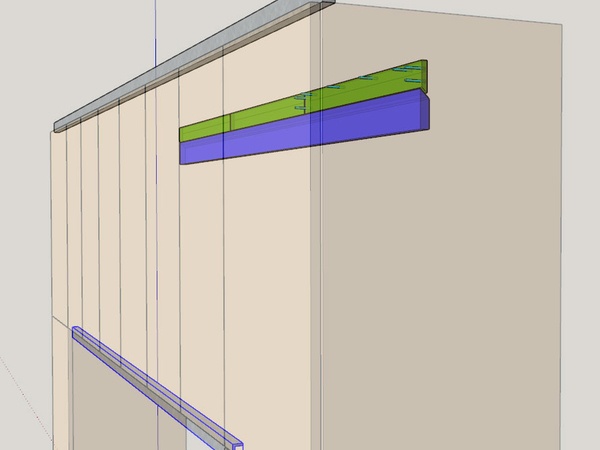

Allez, j'ajoute un fond et je ferai la fixation French cleat à l'extérieur du caisson, comme ici.
