Banc de sciage pour tournage

Banc de sciage pour tournage
+

Petit pas à pas fait à partir de la vidéo anglophone:

Vidéo banc de sciage

Il est en métrique pour les personnes comme moi en difficulté avec la langue de shakespeare.

La réalisation ne respecte pas les canons de la menuiserie cher aux habitués du site, mais je voulais faire rapide et solide d’où l'utilisation de vis et colle PU.


Partager

Banc de sciage

Matériels nécessaires :

Bois charpente épicéa : 63mmx38mmx4m
63mmx38mmx4m
175mmx32mmx4m
2 chutes de 100mmx170mm
Vis inox 4mmx60mm
Colle PU
Plaque en caoutchouc

Mode Opératoire :

Découper : 2 tasseaux de 38cm en 63x38 (N° 1 et 2)
2 tasseaux de 122cm en 63x38 (N° 3 et 4)
1 tasseau de 66cm en 63x38 (N° 5)
1 tasseau de 85cm en 63x38 (N° 6)
1 tasseau de 38cm en 63x38 (N° 7)
2 tasseaux de 38cm en 63x38(N° 8 et 9)
2 tasseaux de 52cm en 63x38 (N° 10 et 11)
4 tasseaux de 81cm en 175x32 (N° 12, 13, 14 et 15) coupé à 45° à un bout
2 tasseaux de 31cm en 63x38 (N° 16 et 17)
2 tasseaux de 17cmx10cm (Chutes, N° 18 et 19)
2 tasseaux de 45cm en 175x32(N° 20 et 21)

Corroyer éventuellement.

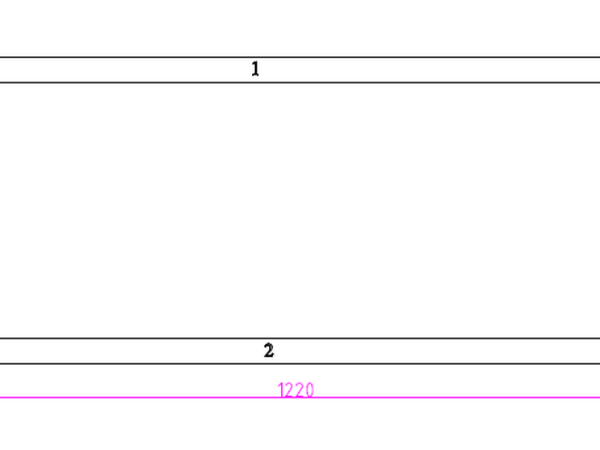

Assembler les pièces 1, 2, 3, 4 avec vis et colle (schéma 1)

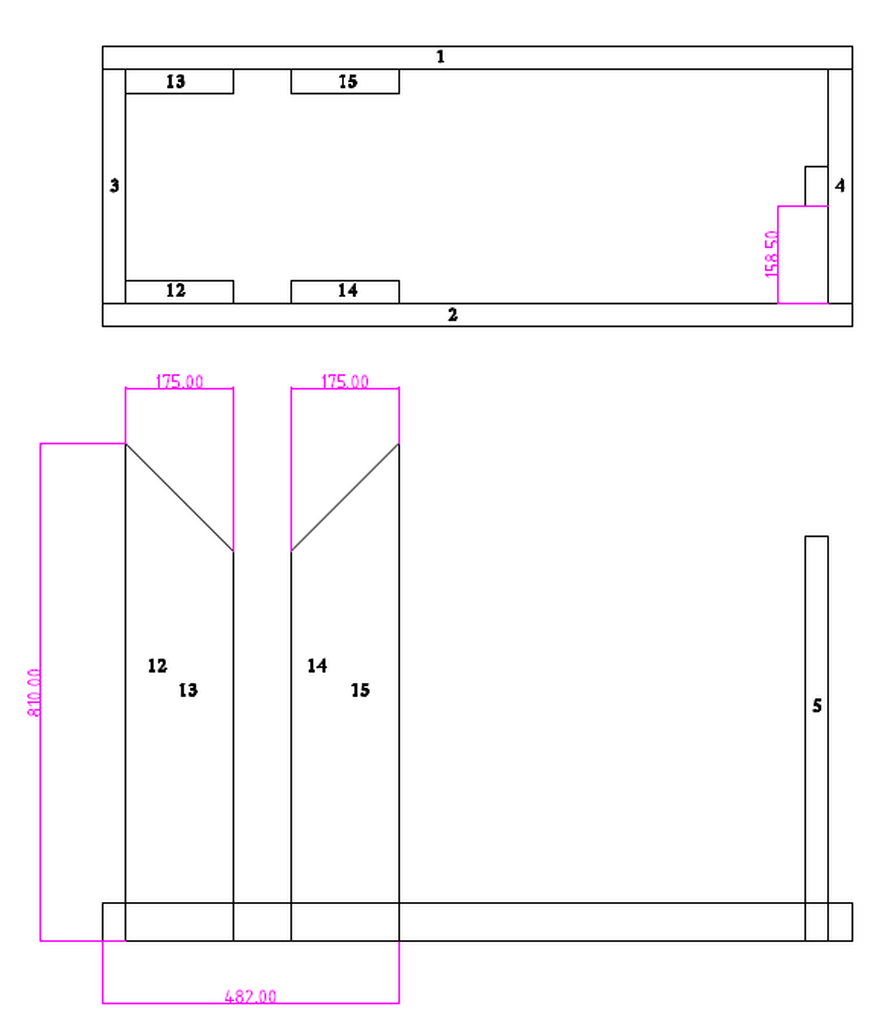

Ensuite prenez la pièce 5 et positionnez la au milieu de la pièce 4 (schéma 2) ; Assemblez avec vis et colle.

Ensuite prenez les pièces 12, 13, 14, 15, Assemblez avec vis et colle (schéma 2)

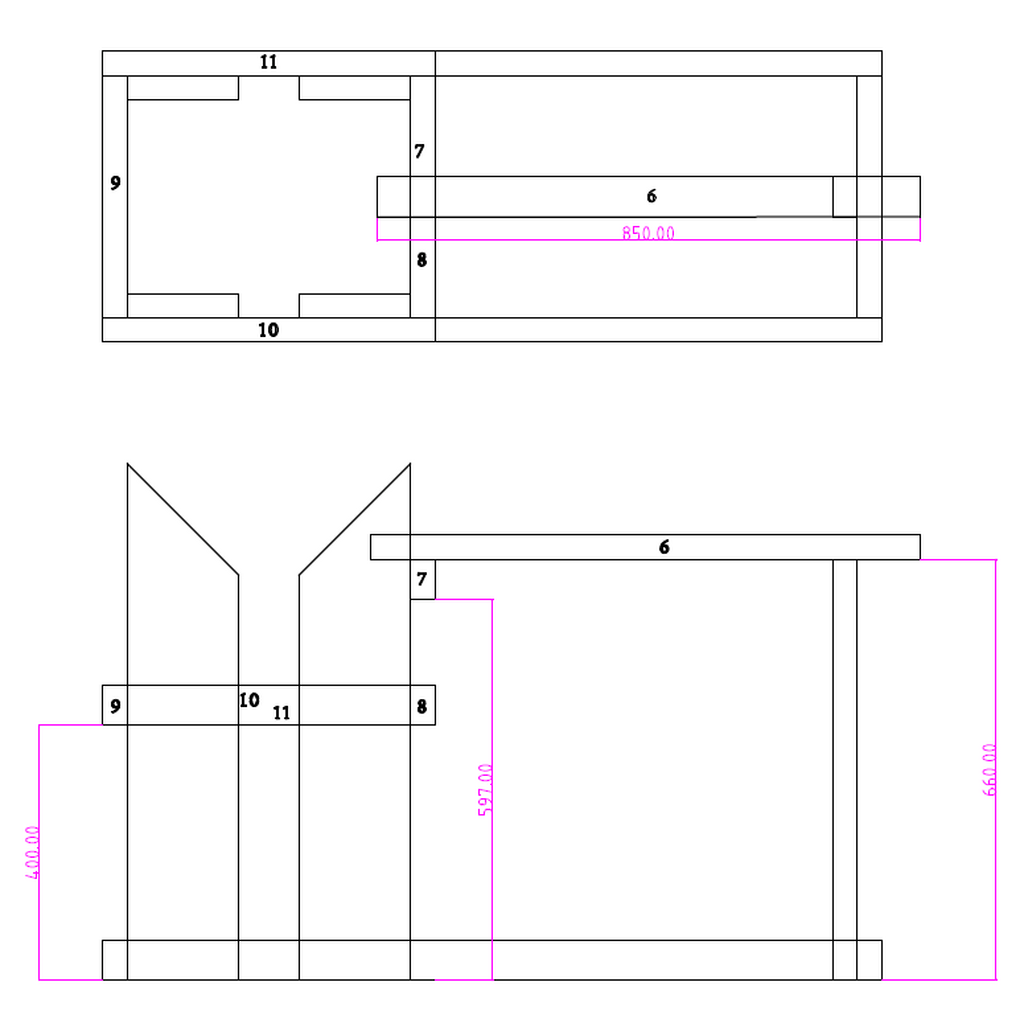

Fixer, à la même hauteur que la pièce 5, la pièce 7 entre les pièces 14 et 15, avec vis et colle (schéma 3)

Ensuite assemblez les renforts 8, 9, 10 et 11 avec vis et colle (schéma 3)

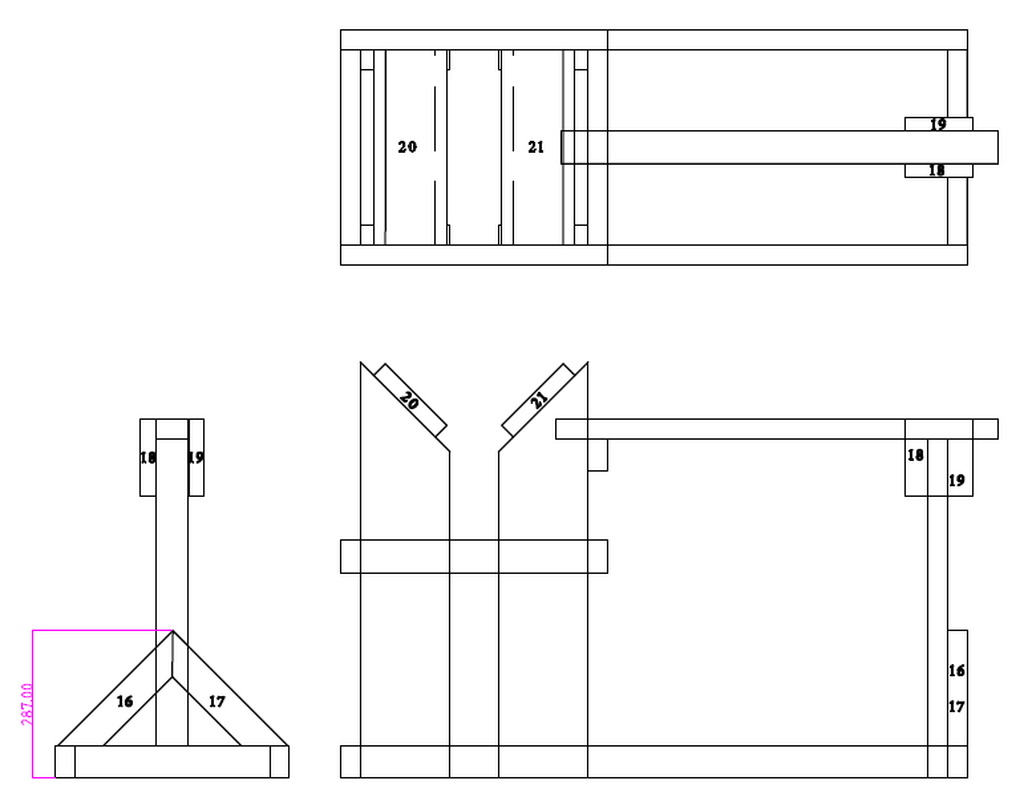

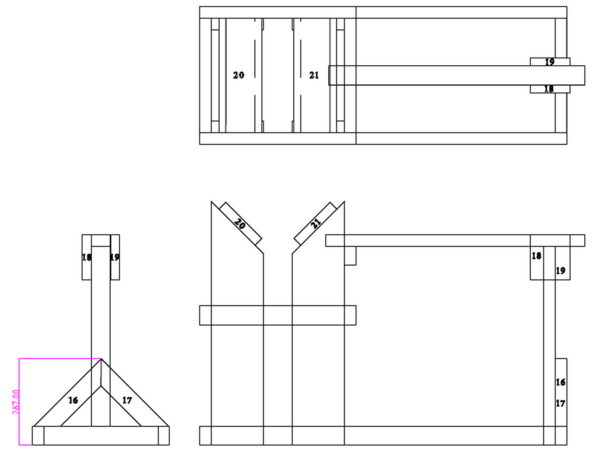

Assemblez les pièces de renfort (16, 17) pour le montant vertical avec vis et colle (schéma 4).

Faire de même avec les renforts de chaque coté (18, 19) avec vis et colle (schéma 4).

Terminez en fixant le support de bûches pièce 20 et 21 avec vis et colle ; veuillez à bien enfoncer les vis pour éviter qu’elle ne viennent en contact avec la chaîne de la tronçonneuse.

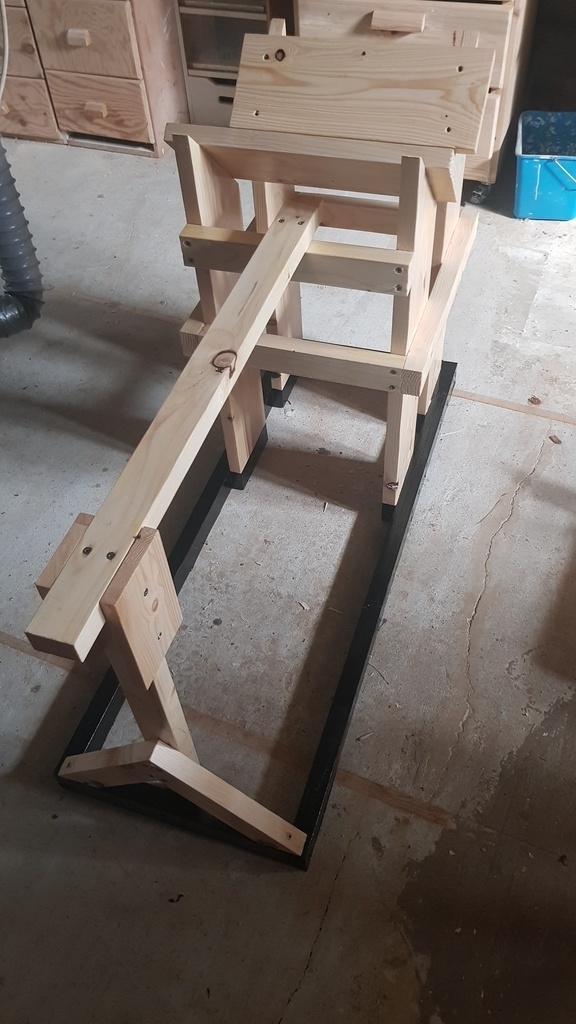

Pour les finitions, j’ai utiliser pour le soubassement un produit bitumeux type Targol Xblack. Les cales en caoutchouc ont été collé à la néoprène (attention a ne pas juxtaposer Targol Xblack et néoprène, c’est incompatible).
Pour le reste, 2 couches de fond dur et 2 couches de vitrificateur.
