J'ai acheté un jeu de 6 fers pour la fabrication de fenetres de 48 mm
Dans ce pas à pas je partagerais mes découvertes.
Liste des articles
Les fers

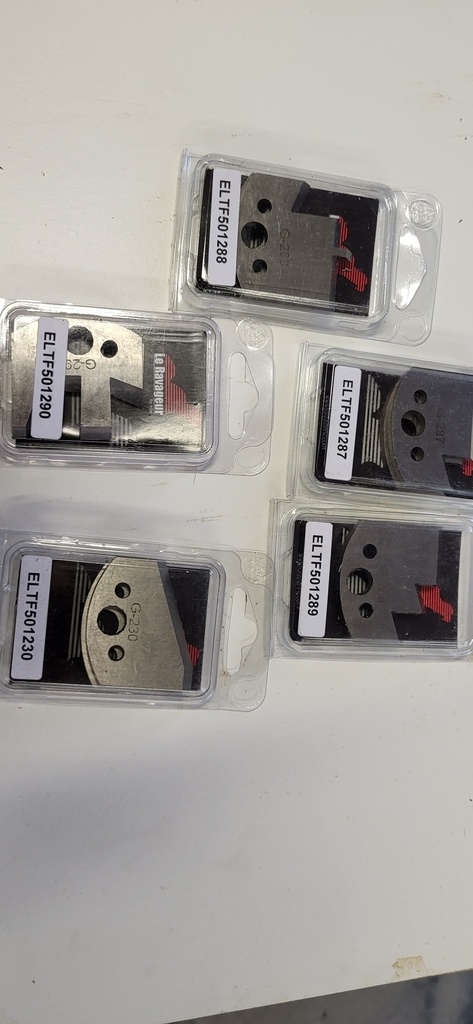

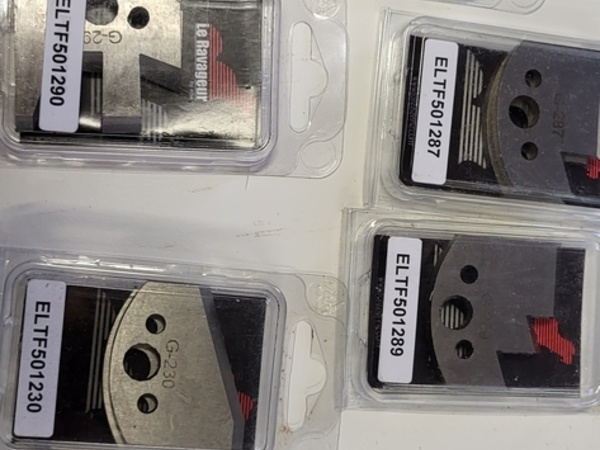

Voici le jeu de fers pour usinage de fenetres en 48 mm

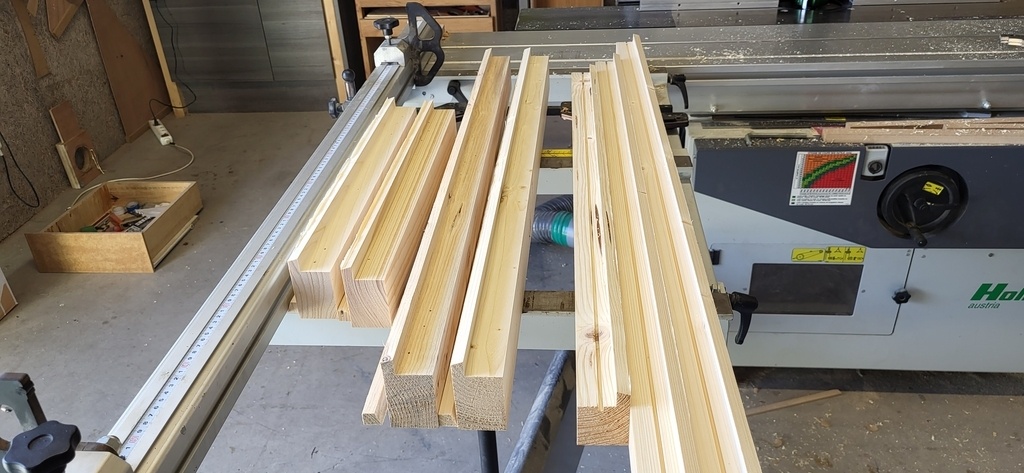

Premiers essais d'usinage sans enfourchements .

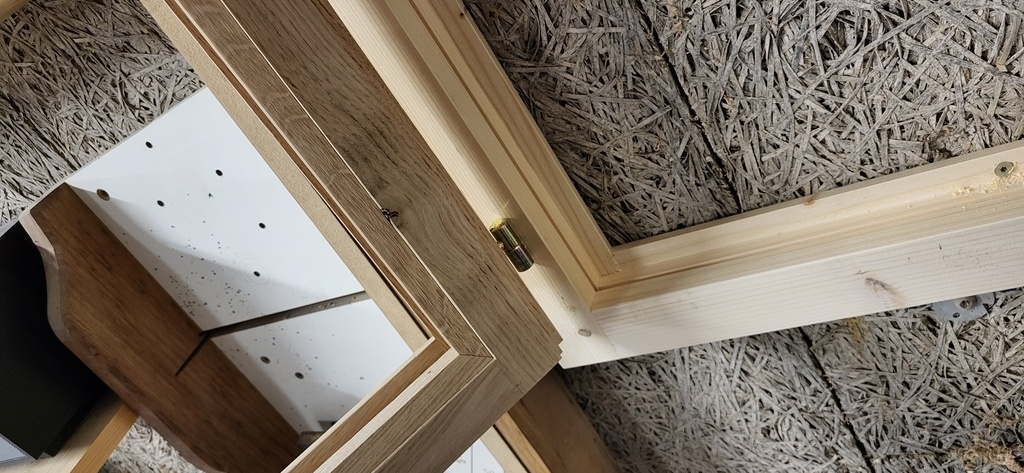

Les châssis dormant et ouvrant sont assemblés avec des domino.
Publié
Essais de châssis assemblages domino

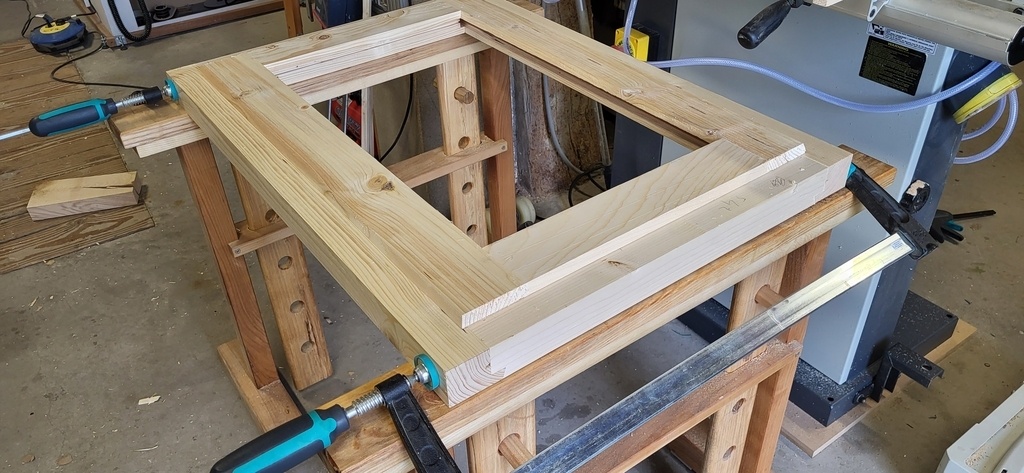

Voici un essais de châssis avec assemblages dominos
Je pense pouvoir faire des enfourchements en travaillant en bout d'arbre .
Voici une petite vidéo sur ma nouvelle chaîne YouTube
Publié
Licence
Discussions
Béh j'y connais rien en fenêtre, mais elles ont une belle gueule tes fenêtres !
Bonjour,
Depuis que tu as parlé de ce projet, je te suis car j'ai aussi mon lot de fenêtres à refaire et pour le moment, je suis encore en train de cogiter. D'autant que je suis obligé de respecter l'aspect ancien, cela ne simplifie pas les choses.
J'ai plusieurs questions.
1/ Pourrais-tu nous montrer le profil de la section du dormant et de l'ouvrant?
2/ Quelle est la profondeur de feuillure que tu as. J'utilise des verres particuliers ( aspect ancien) modèle "classique forte isolation extra fin" d'épaisseur 6,9 mm de chez Van Ruysdaël, ne pouvant pas mettre de couple vitrage.
3/ quelle étanchéité et quel joint as tu prévu entre dormant et ouvrant. Je crois apercevoir une rainure de 4mm environ?
4/ Quelle essence utilises-tu?
5/ Où as tu trouvé tes fers?
Merci pour tes réponses.
pour les sections tu parle du brut , si oui pour l' ouvrant 70x48 et 60x48 pour le dormant .
la profondeur de la feuillure et de 36 mm .
Pour le joint , c'est du joint sur dormant qui vient se mettre dans la chambre de décompression .
les essences chêne et sapin .
les fers viennent de chez outils a bois .com
merci pour toutes tes réponses.
Hello,
tes fers ressemblent au kit Zak que j'ai acheté y'a un moment et fait qqs essais. Du coup, je me posais des questions les fois où j'ai essayé... c'est le "jeu" entre dormant et ouvrant. En gros, j'étais parti sur un écart de 6mm bord à bord entre l'ouvrant et le dormant... c'est un peu serré, vu la taille du joint... je pensais augmenter mais je sais pas de combien. Du coup, je suis curieux d'avoir une idée des cotes que tu as utilisé... si ça peut aider, je remets un lien vers mes essais de fenêtres:
Essai 1
Plan et fichier de calcul automatique
et aussi, comment tu as géré le profil/contre profil pour les assemblages? Je demande parce que mon kit est prévu pour faire de l'enfourchement, et j'ai du bricoler (ajuster) pas mal pour faire du profil/contre profil avec domino.
Pour le moment mes essais ont été fait avec des dominos mais je vais tester
de travailler en bout d'arbre pour faire les enfourchements directement avec le contre profil.
D'apres mes essais il faut un jeu de 4 mm donc 8 mm en tous .
merci pour ton retour. Donc t'as 2mm de jeu en moins par rapport à moi... et je trouvais ça serré... hum... pour le joint j'ai utilisé ça: bricozor.com/j...9-schlegel.html
du coup, tu vois que la hauteur de la lèvre est environ 13,8-5,3=8,5mm.
Du coup, 4mm de jeu, ça veut dire que le joint "plie" de 4.5mm, au moins t'es sur qu'il est bien collé. Par contre, je pense que mes soucis doivent venir de mon équerrage bof bof de l'ensemble... mine de rien, 1mm en plus ou moins, ici, ça a son influence...
Bonjour, je me posais une question, normalement sur le dormant, ce ne sont pas les traverses qui filent ?
J'avais pas vu. Effectivement, j'avais fait ça sur mes dormants, mais c'est parce que j'ai copié ce que j'avais vu sur les fenêtres posées par le menuisier chez moi.
L'idée de coupler domino pour montage pourrait marcher sur des petits format, en utilisant des dominos en acacia pour la durabilité. Pour plus grand, un complément par vis dans un lamage serait nécessaire.
Aussi il faut savoir que pour les ouvrants, c'est le vitrage par le biais d'un bon calage dans les règles de l'art selon le mode d'ouverture qui contribue presque entièrement au maintien de l'équerrage. Pour le dormant, la résistance de l'assemblage doit être suffisant pour le transport et la pose, ensuite une fois scellé, il n'y a plus trop de gros efforts.
Comment fonctionne la chambre de décompression?
Comment sont drainées et évacuées les eaux d'une éventuelle buée coté intérieur?
Comment sont drainées et évacuées les eaux d'une éventuelle infiltration entre le dormant et l'ouvrant?
La traverse basse de l'ouvrant , comporte-t-elle un rejet d'eau?
Comment est-il solidarisé?
C'est marrant toutes ces questions. Quand j'ai fait mes essais, j'avais un peu les mêmes... c'est frustrant d'ailleurs, parce que j'étais content de "savoir faire" des fenêtres, mais en fait, y'a tout plein de trucs auquel il faut penser et qui sont "en plus" de la fabrication... bref. Du coup, effectivement, avant de poser des fenêtres, faut faire des essais.
energieplus-le...on-des-chassis/

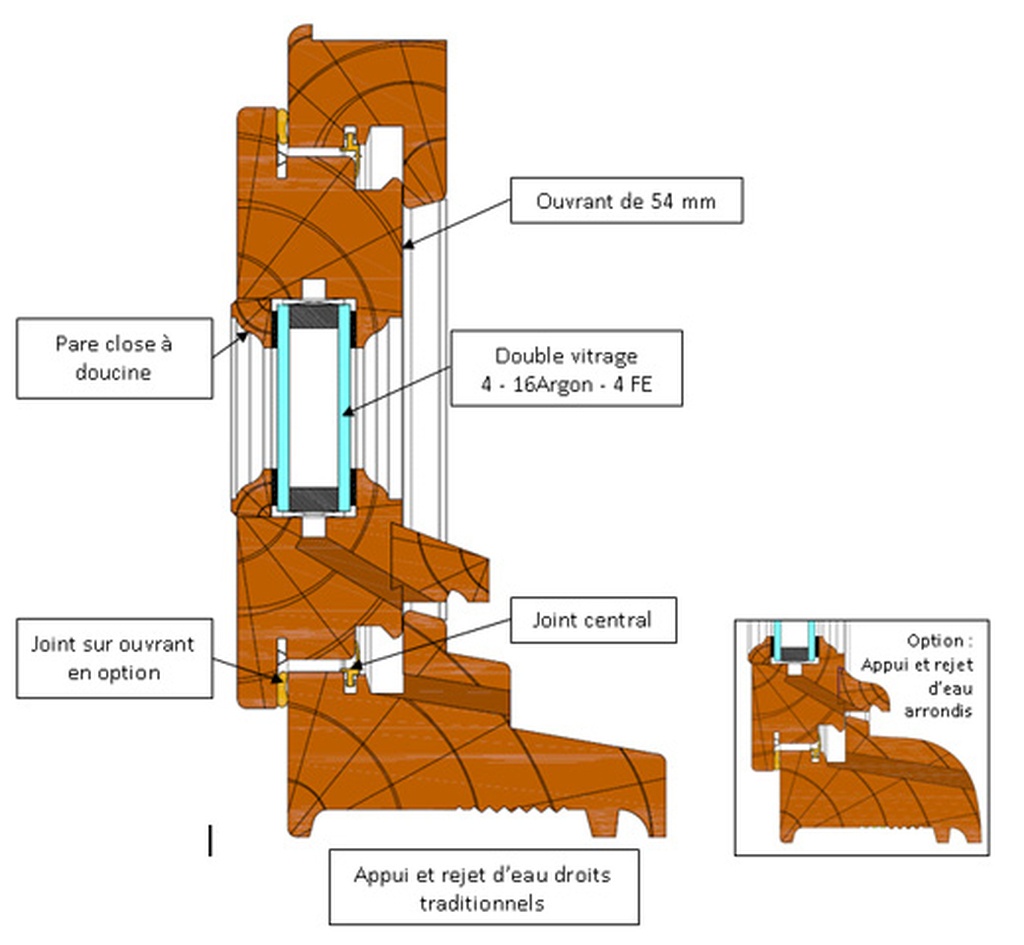

Des réponse plus haut pour la chambre de décompression, ici une coupe représentant les évacuations.
On peut assembler un rejet d'eau par rainure et languette.
Je viens de poster ceci trouvé sur YT
Salut
Tu parles de 6 références de fers mais la photo n'en montre que 5.
Est ce une erreur ?
Salut oui sur la photo il manque les fers a crémone
Merci !
Salut, et tout d'abord, merci pour ce partage.
Je me suis également lancé dans la fabrication de ce type de fenêtres.
J'ai un petit soucis lors du profilage du contour extérieur des ouvrants: il y a beaucoup d'éclats dans les angles!
Je me demande si je ne "mange" pas trop de bois à chaque passe.
Il me semble pas possible, vu le profile de mettre un par-éclat.
Du coup, ma question: qu'elle épaisseur de bois max faut-il prendre par passe et qu'elle est la bonne vitesse pour la toupie?
Merci d'avance
Guillaume
alors j ai fais aussi beaucoup d essais avec toujours des éclats la meilleurs solution que j'ai trouver c est de faire le profilage extérieur à la scie plongeante et défonceuse.
