Comme promis, je me colle à la réalisation du pas à pas sur la création de mon bureau dans le cadre de la formation fier de faire mes meubles. J’ai pris beaucoup de photos pour pouvoir partager sur le forum de la formation et me suis dis pourquoi pas partager sur l’air du bois ! Alors allons y !
Liste des articles
- Le projet
- C’est parti !
- Les pieds
- Les tenons mortaises
- Assemblage parties latérales (pieds + montants)
- Fin du piétement
- Les tiroirs
- Y a plus qu’à faire le plateau…
- Mise à taille et fixation du plateau
- Montage des coulisses et mise en place face avant de tiroir
- Finition et résultat final
- Conclusion

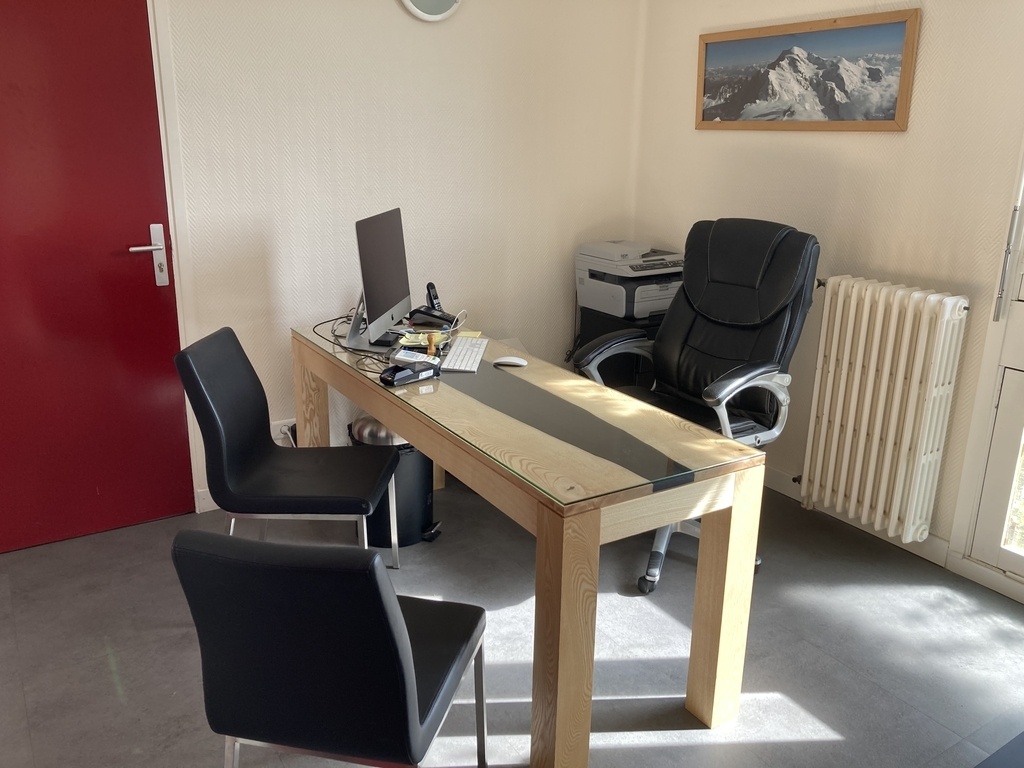

- En situation
Le projet
Mon projet.
Dans la formation, Samuel nous propose des vidéos sur la réalisation de son modèle de bureau
youtu.be/aLN3bhSkTUc

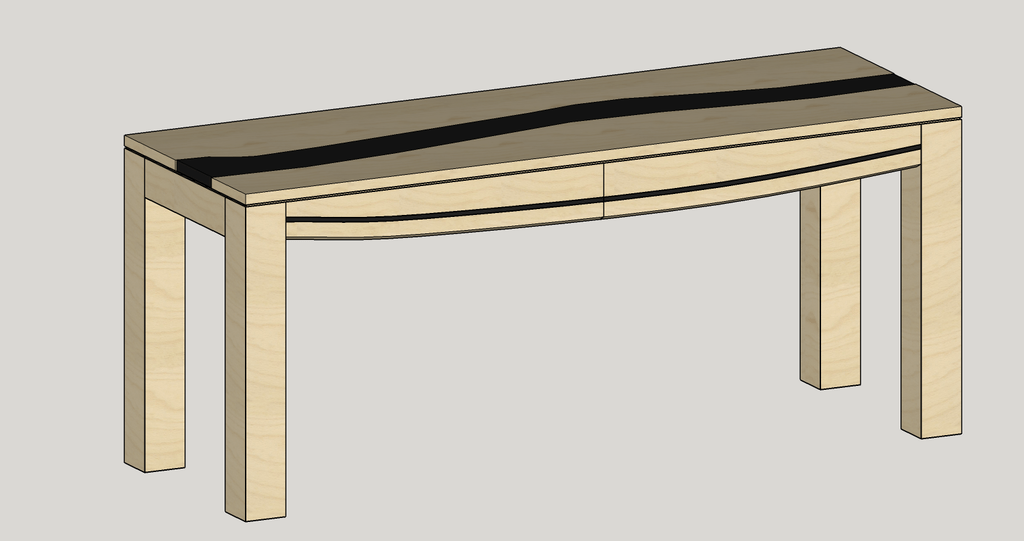

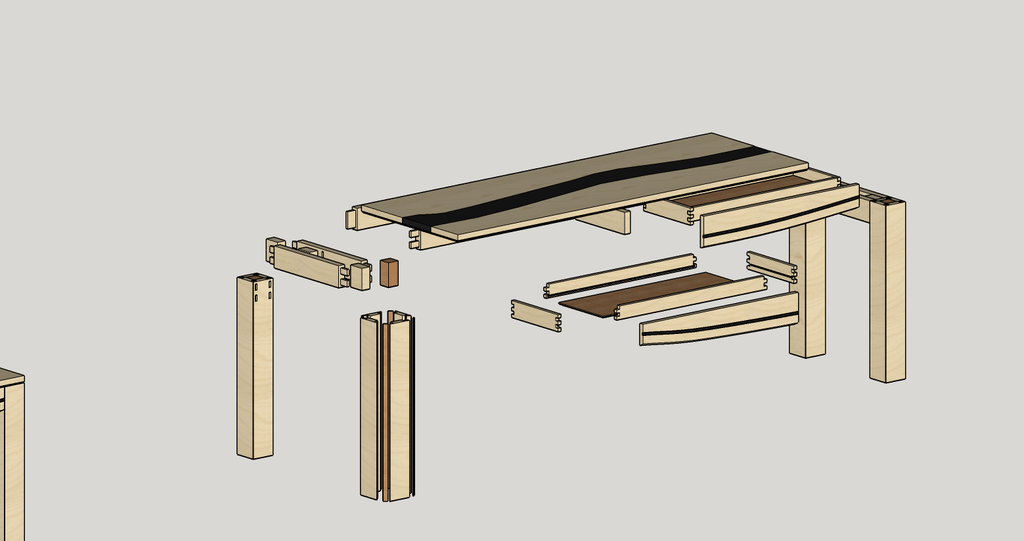

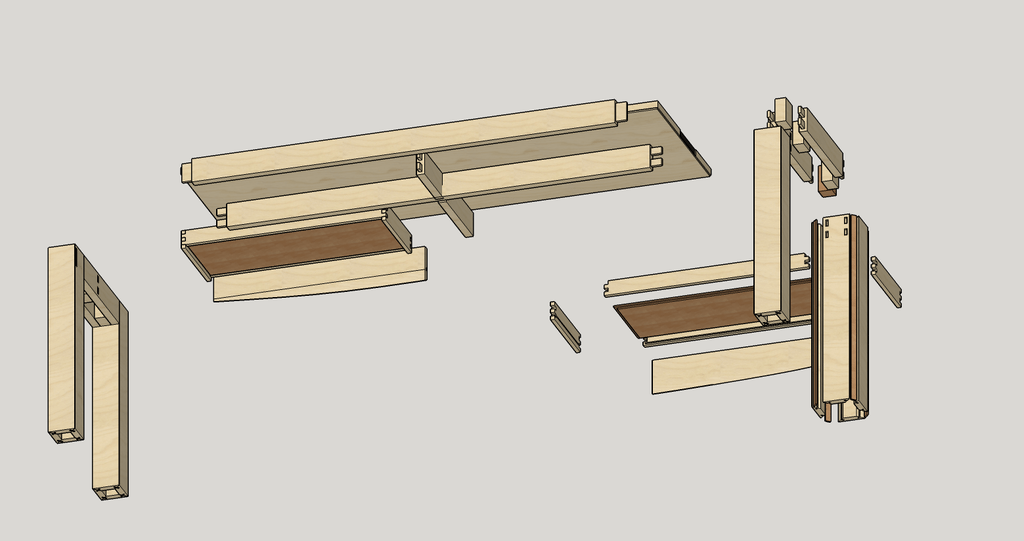

J’ai modifié les mesures et la conception pieds/plateau de façon à ne pas verrouiller les variations du bois du plateau et ai rajouté une feuillure sur le bord du piétement de façon à limiter l’accroche visuelle en cas de débord ou retrait du plateau ( je m’attends à des variations dans un environnement surchauffé l’hiver et climatisé l’été ) Voici une vue du projet. Je pensais faire les faces avant de tiroir avec des incrustations et une courbure et j’ai changé d’avis en cours de route (pour le mieux je pense
)
C’est parti !
C’est parti pour la construction !

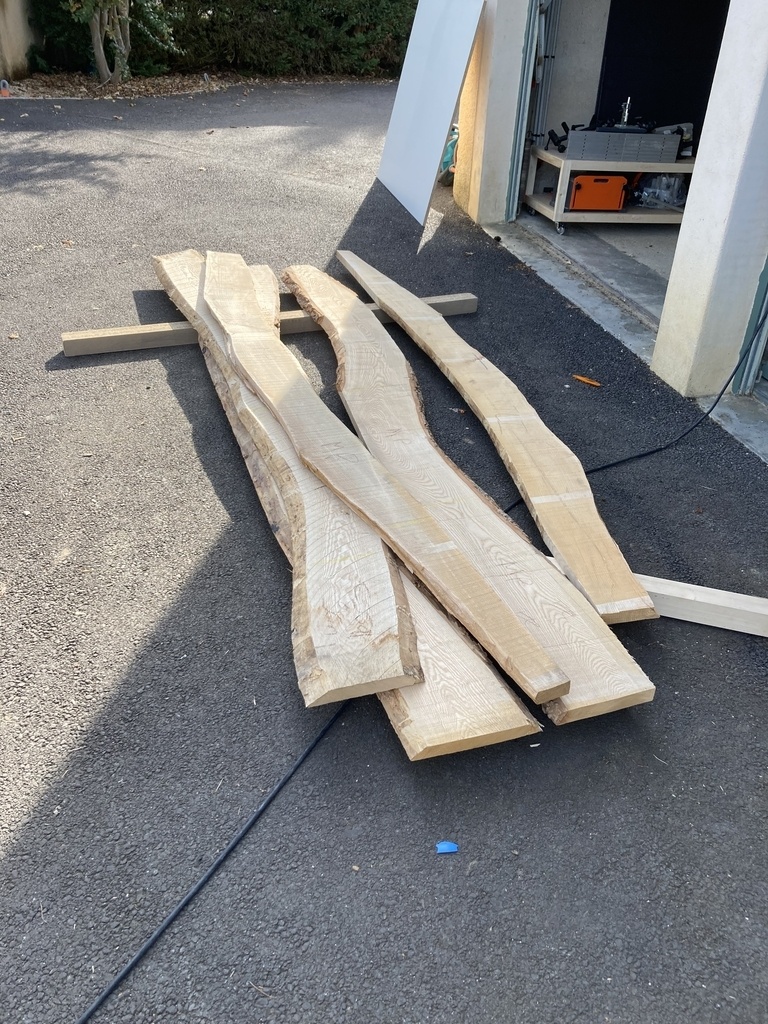

Plateaux de frêne en 27 et 34 mm

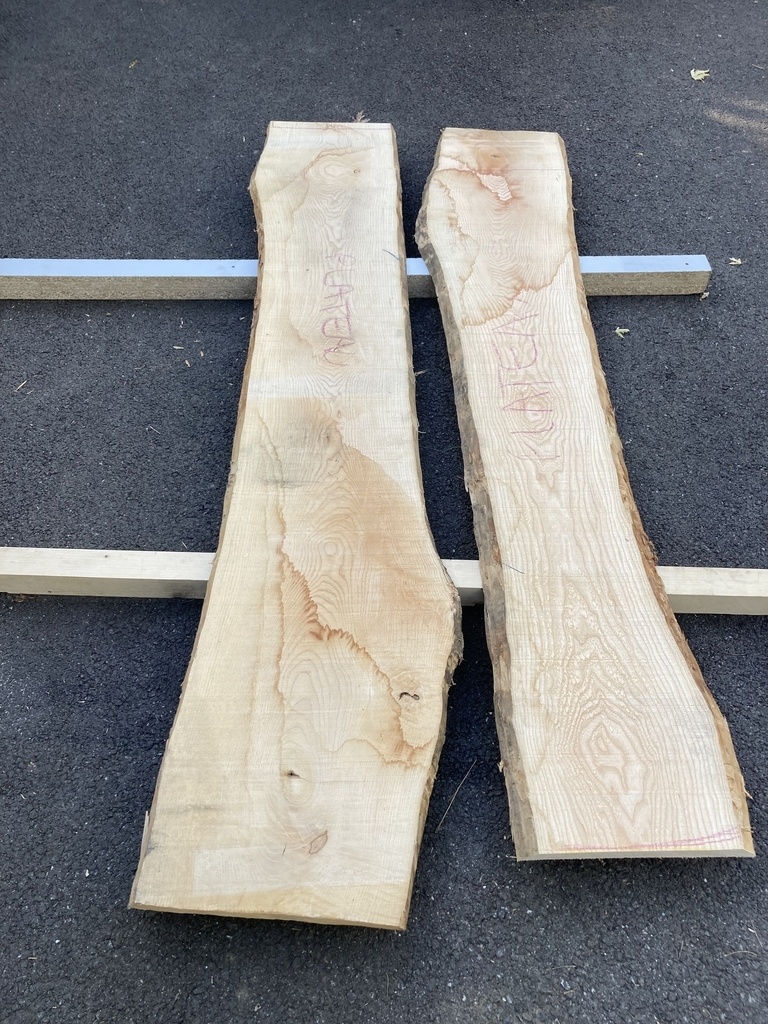

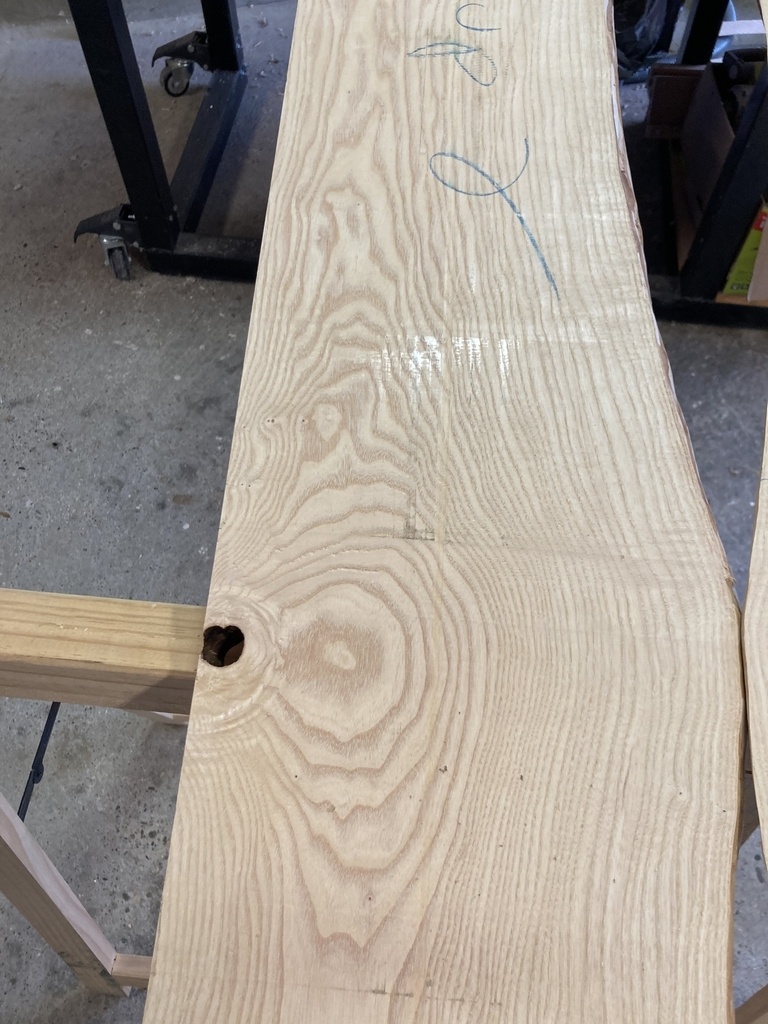

J’ai deux très beaux plateaux de 27 mm qui se suivent visiblement dans le plot et ceux là je les réserve directement pour le plateau. J’ai également des plateaux fendus en 34 que je n’ai pas payé rassurez vous ! Négociant super honnête qui m’a donné pas mal de bois voyant que je lui prenait pas mal de chose et qu’il n’en ferait rien !

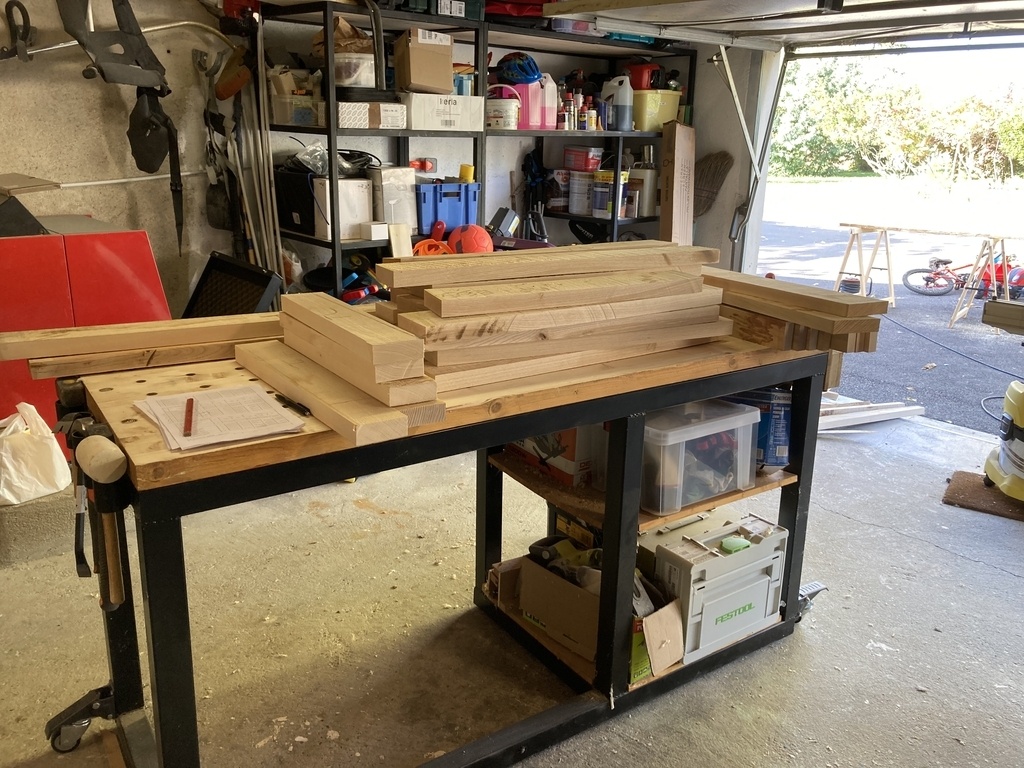

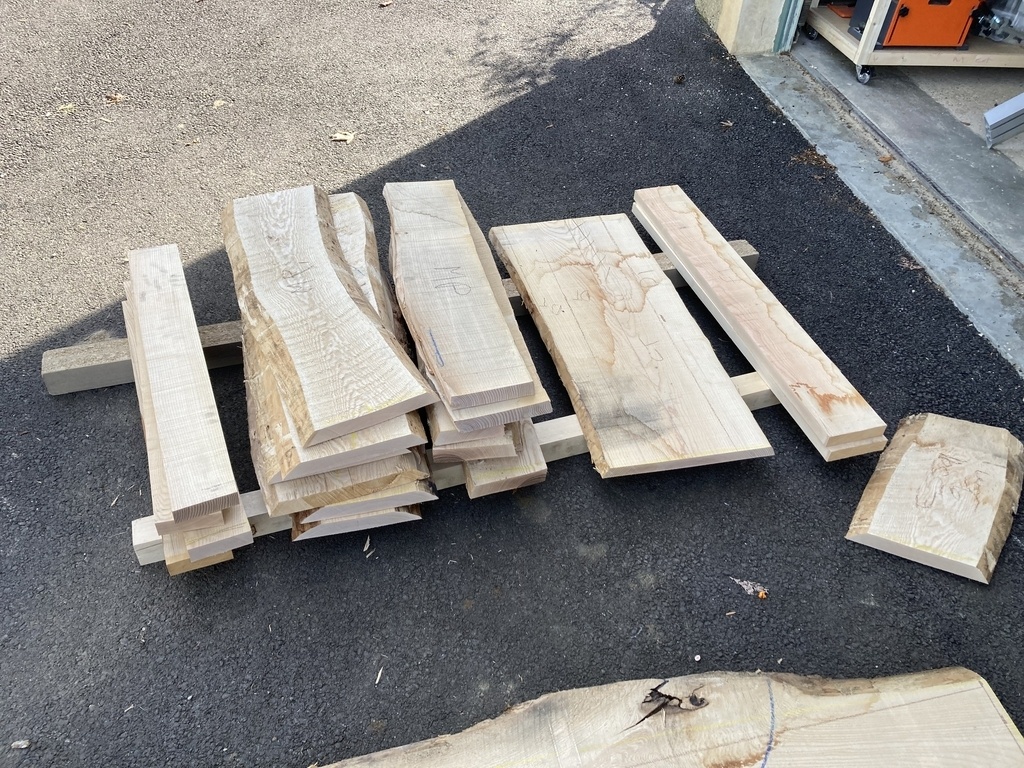

Traçage des pièces diverses, délignage et stockage dans la pièce attenante à mon garatelier qui est chauffée avant de corroyer.
Pour le corroyage j’ai tendance à le faire étape par étape car je manque de temps et la réalisation s’est étalée sur plusieurs mois. Donc je corroye au fur et à mesure ou alors avec de la marge permettant une petite reprise avant chaque étape.
Les pieds

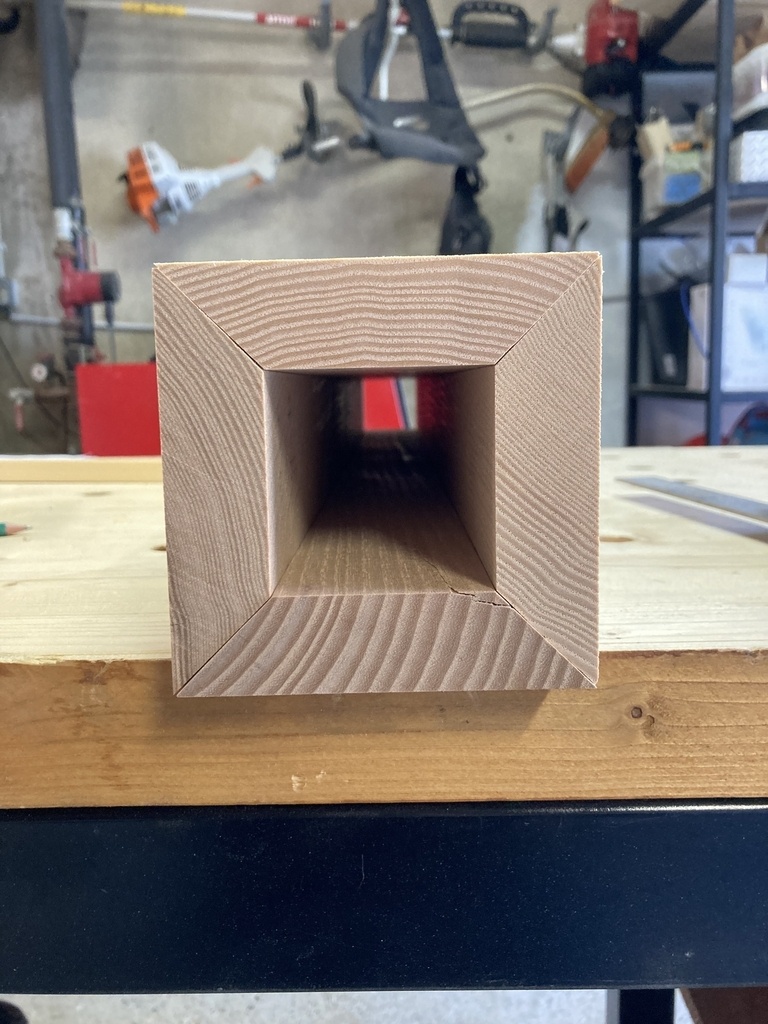

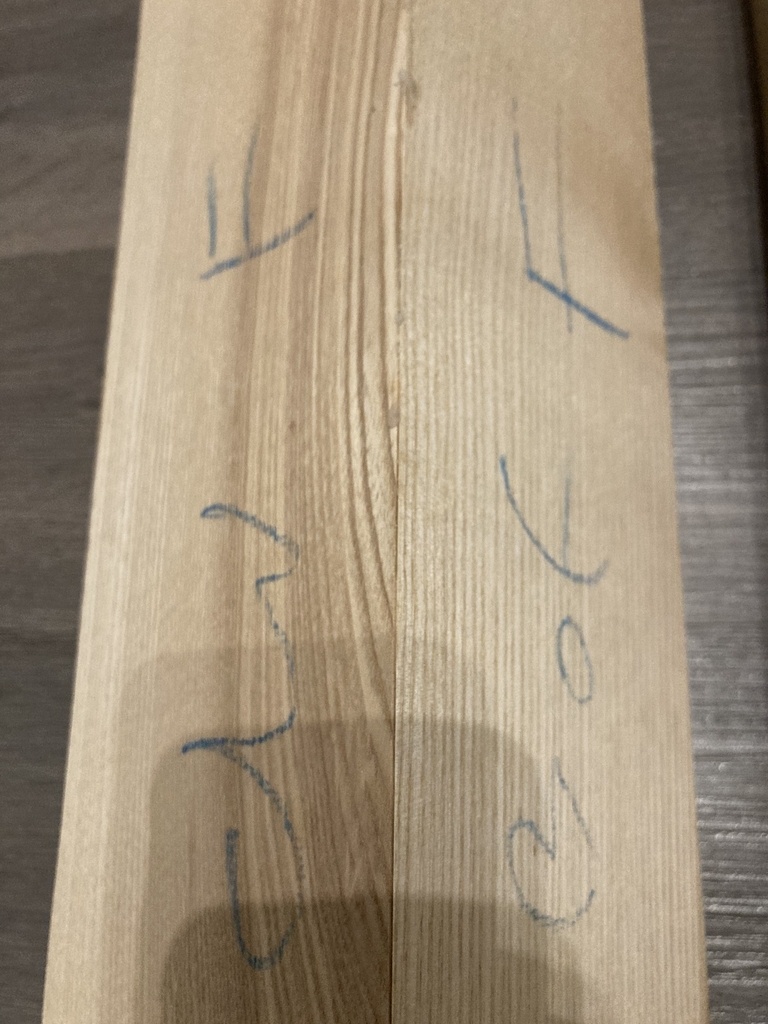

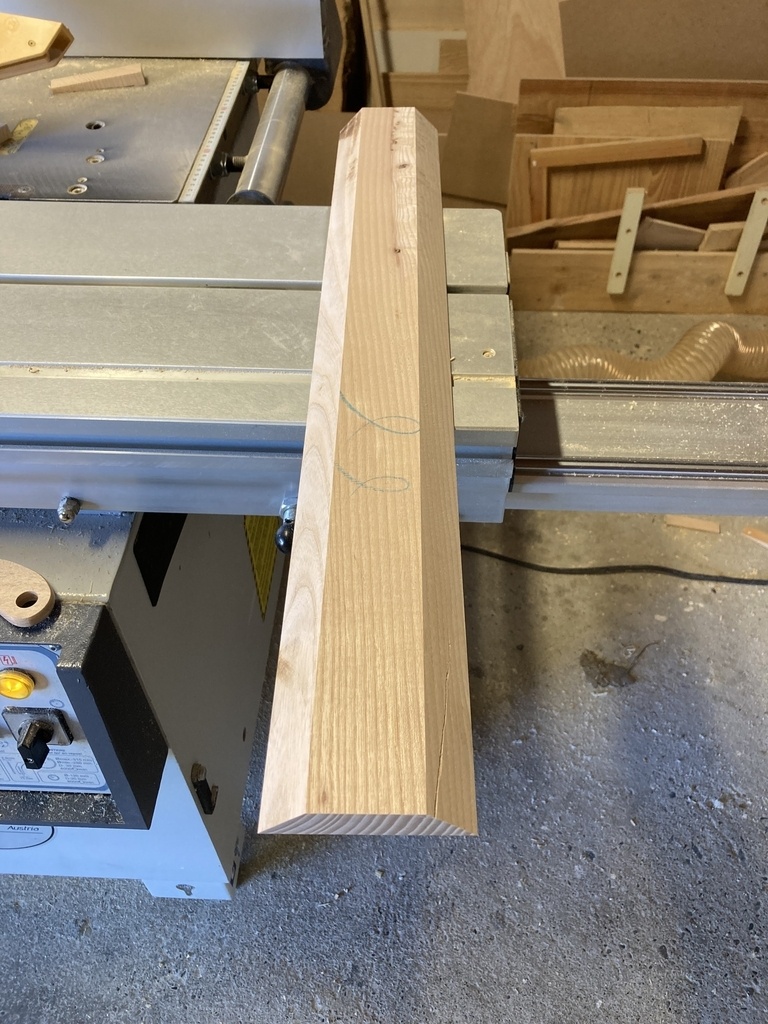

Premier assemblage: les pieds. Ils sont conçus par assemblage de 4 faces à coupe d’onglet. Initialement pour pouvoir faire passer des câbles. Moi j’ai gardé le principe pour le poids et pour travailler la technique.

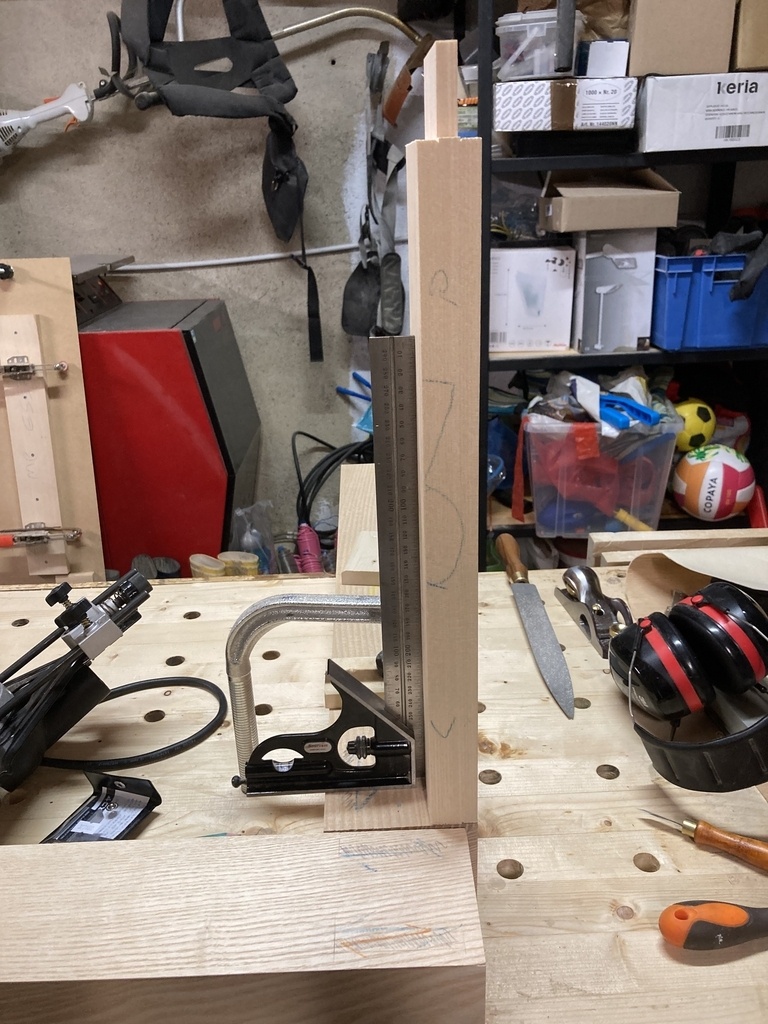

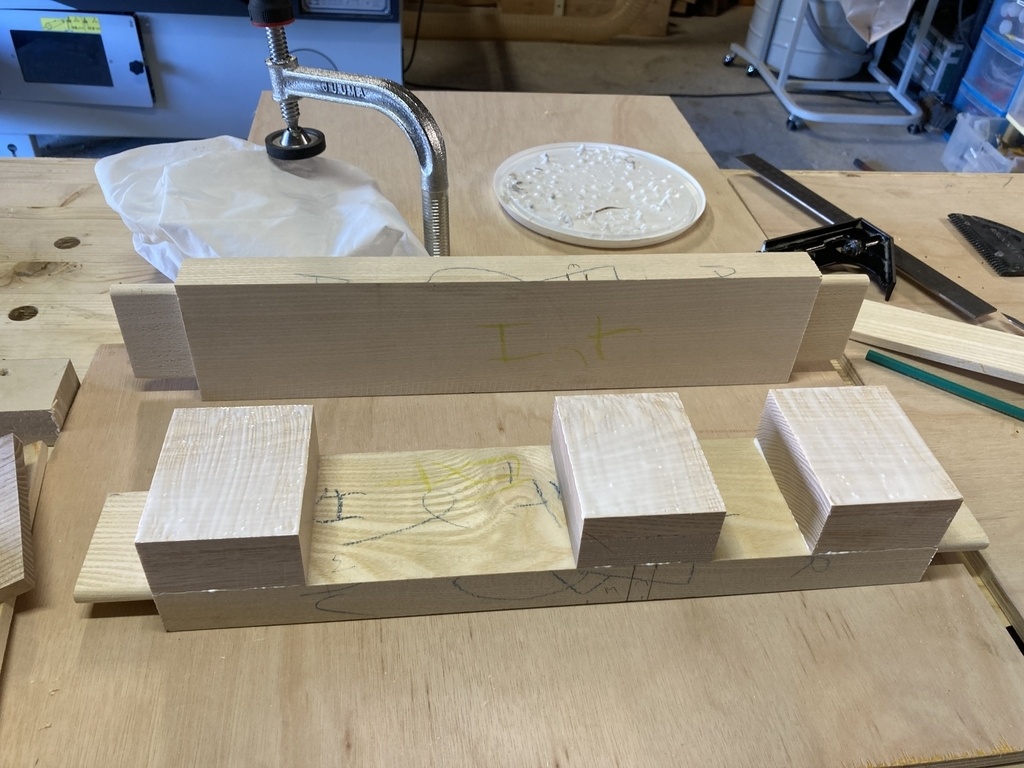

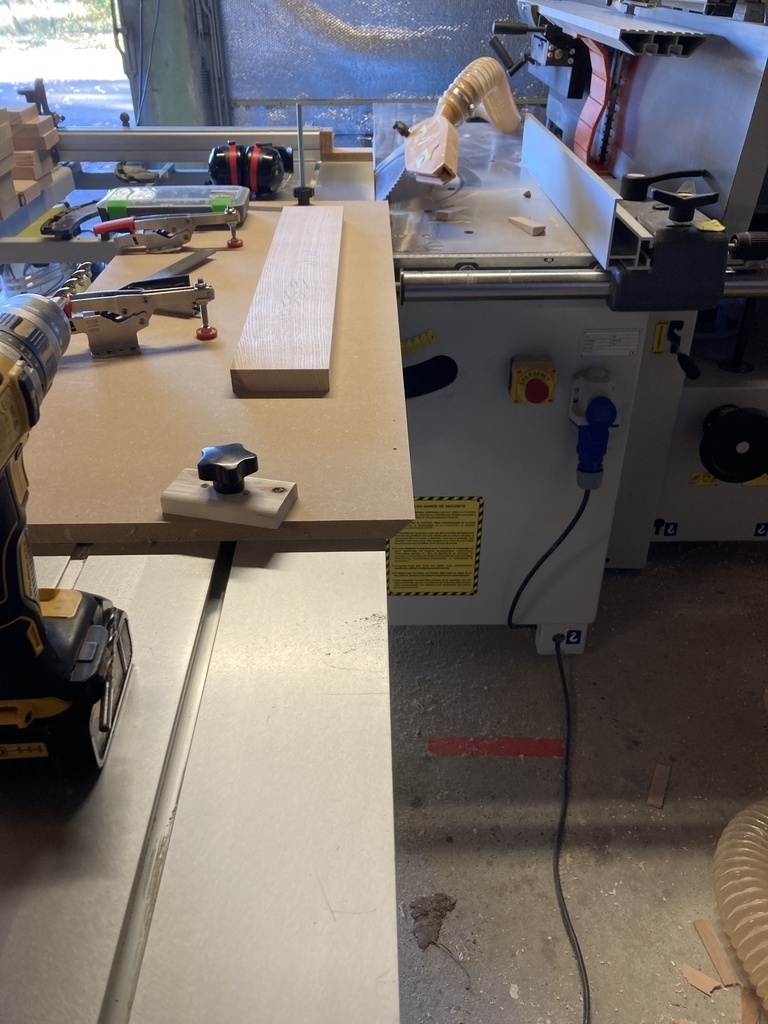

Pour que les coupes soient répétitives: montage d’usinage (je n’ai qu’une photo mediocre)

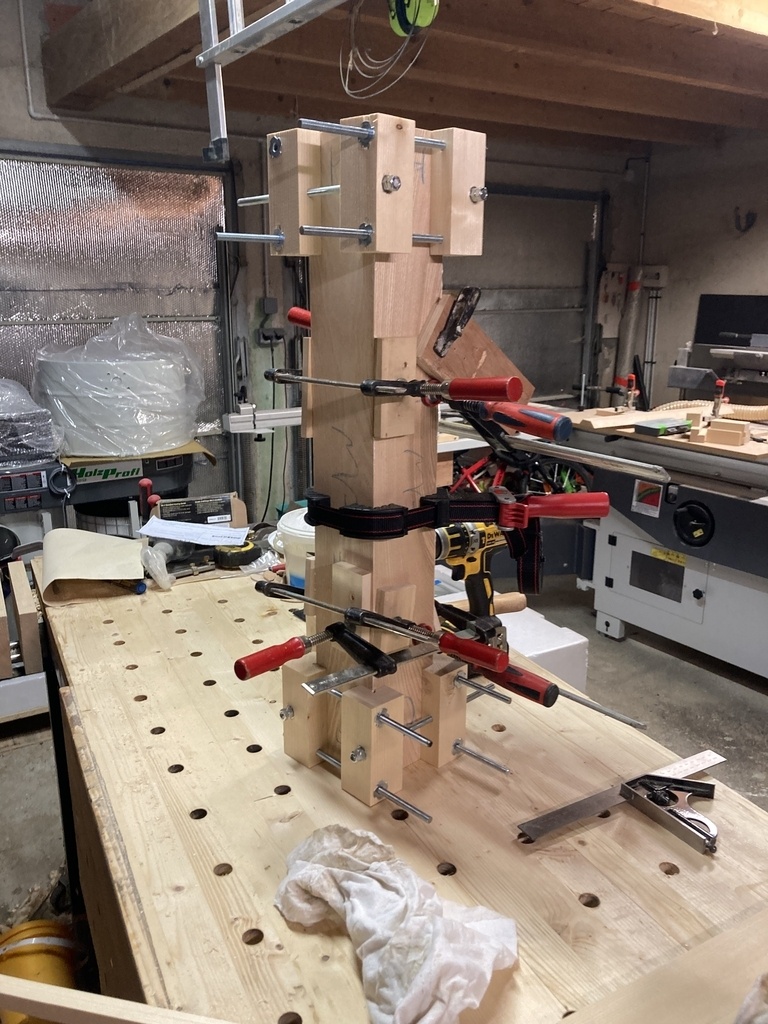

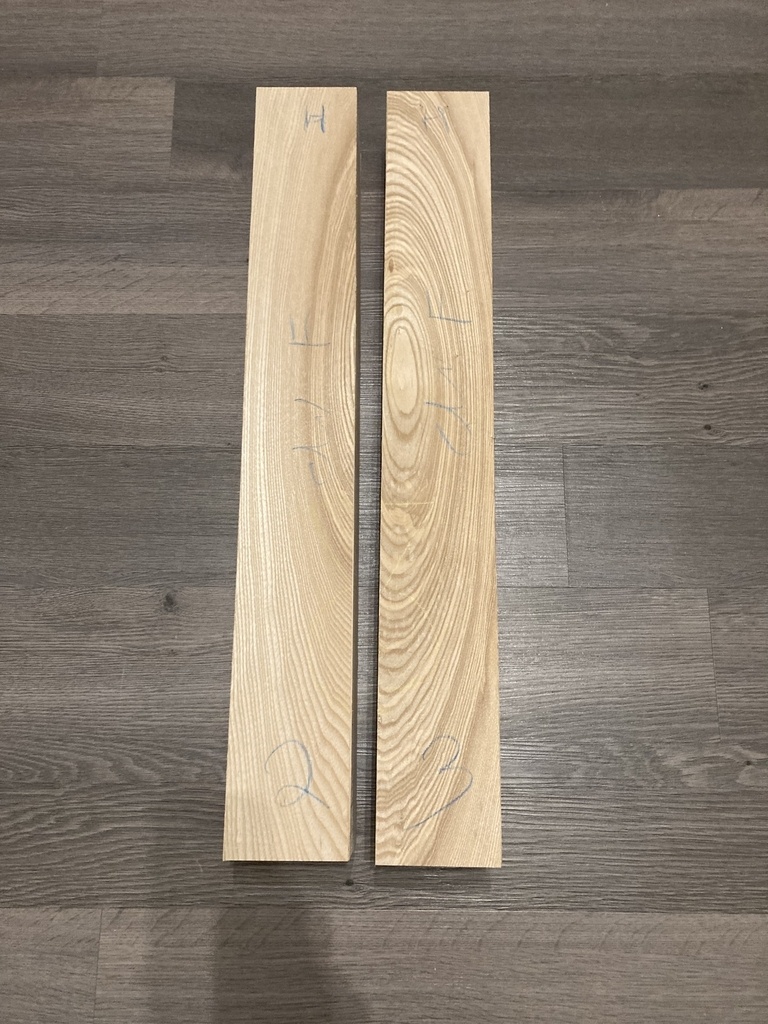

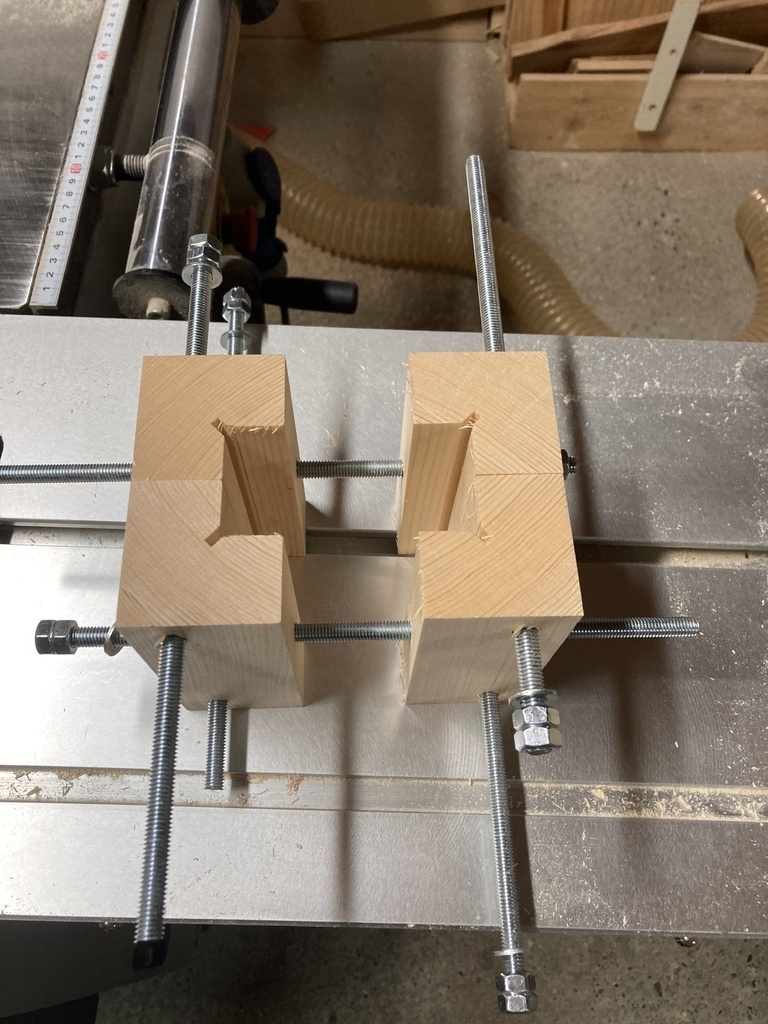

Pour le collage j’ai utilisé des lamellos et les presses à cadre de de Boris. Au total résultat intéressant avec notamment deux pieds avec du frêne Olivier dont j’apprécie l’esthétique.
Des défaut j’en ai mais globalement je suis satisfait des assemblages.
Les tenons mortaises
Bon une fois les pieds réalisés faut s’attaquer à la structure: découpes corroyage. Tenons mortaises.

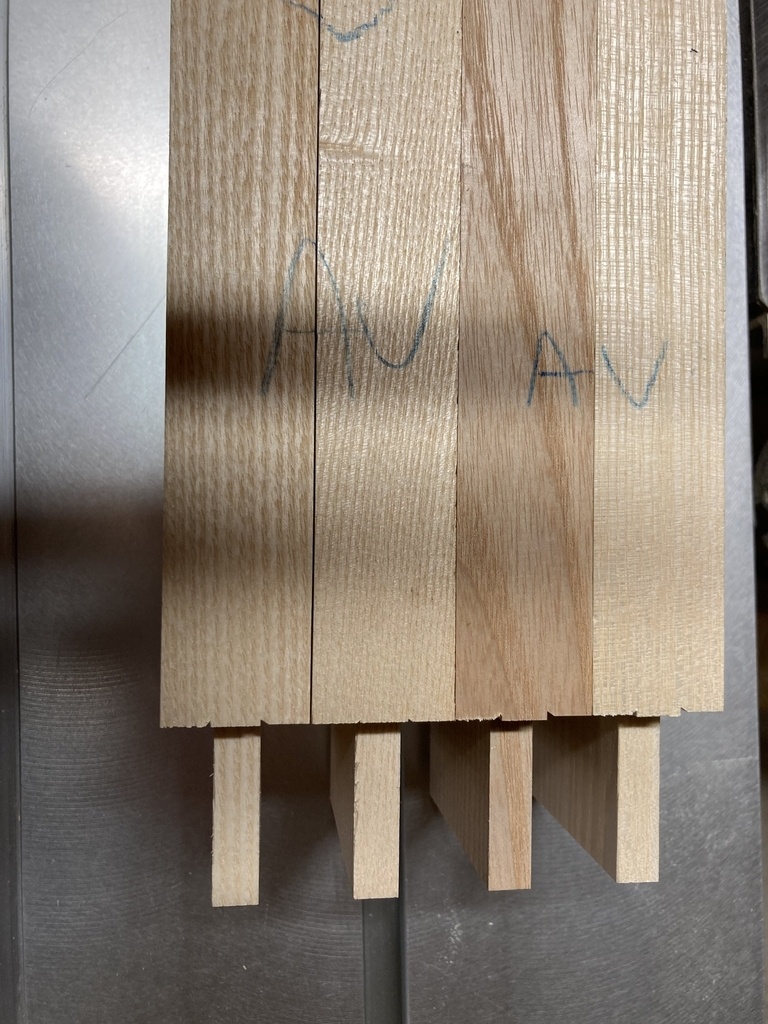

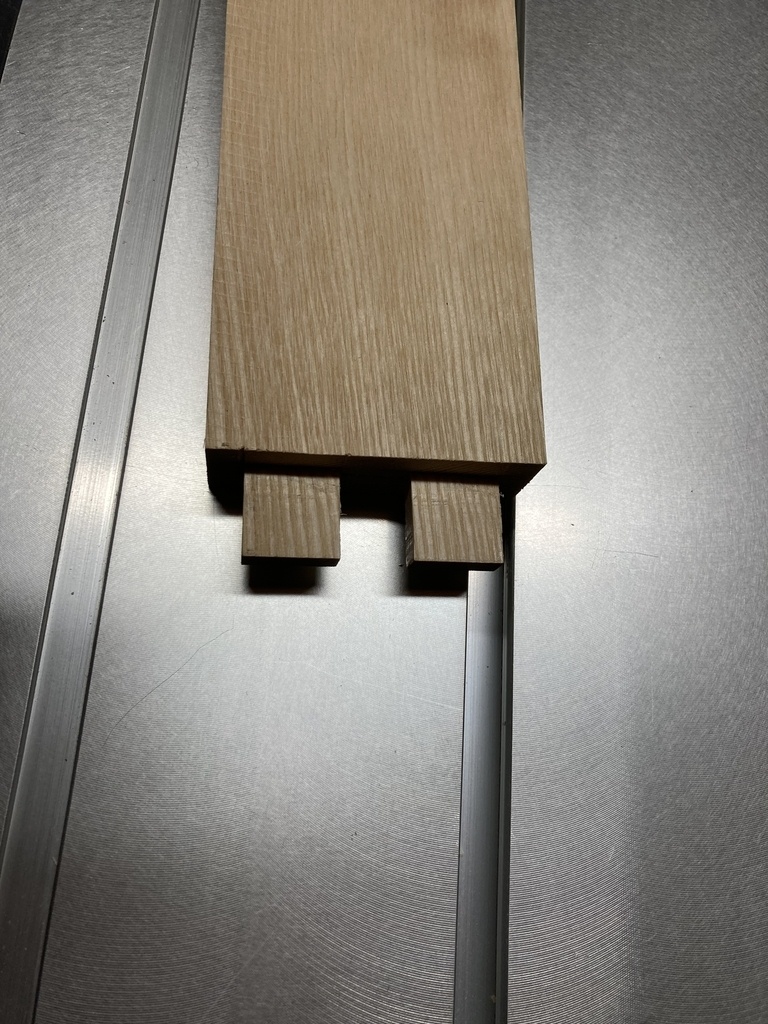

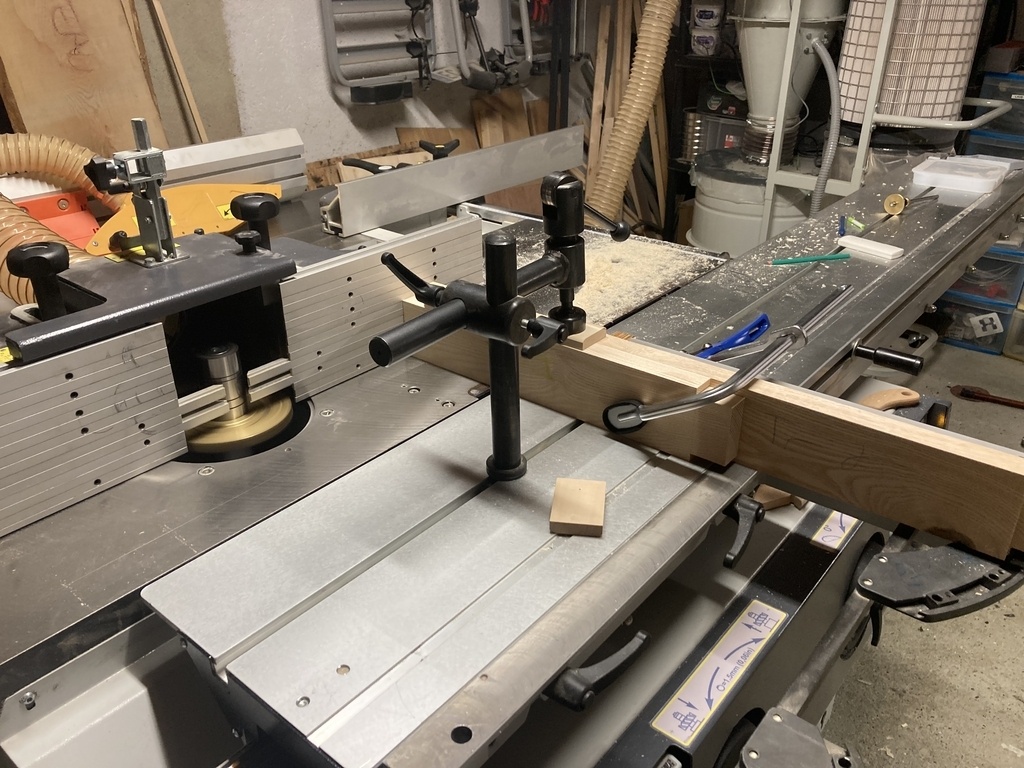

Pour les tenons ça sera à la toupie par retournement. Épaulement et arasement sont de la même épaisseur donc je tourne 4 fois et c’est bon. Mon réglage d’épaisseur est fait sur une mortaise témoin réalisée avec la fraise de défonceuse que j’utiliserai pour les mortaises.
Quelques exemples en photo. Pour les plus observateurs les araseurs de mon disque a tenonner marquaient trop profondément problème réglé disque repris et échangé.

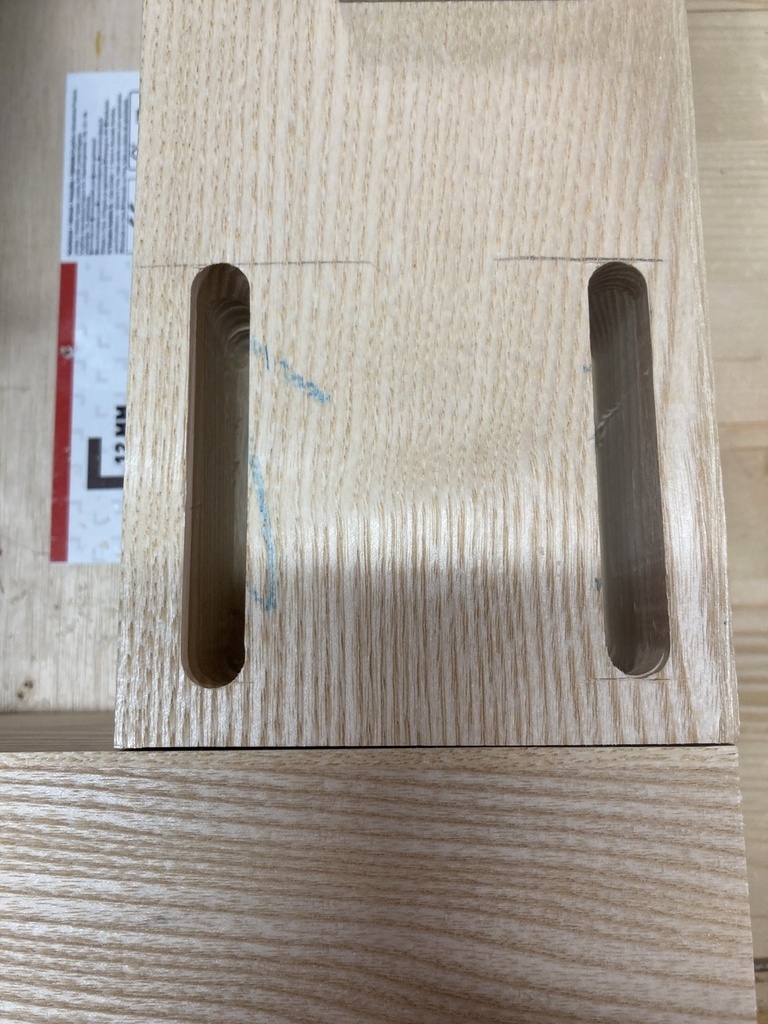

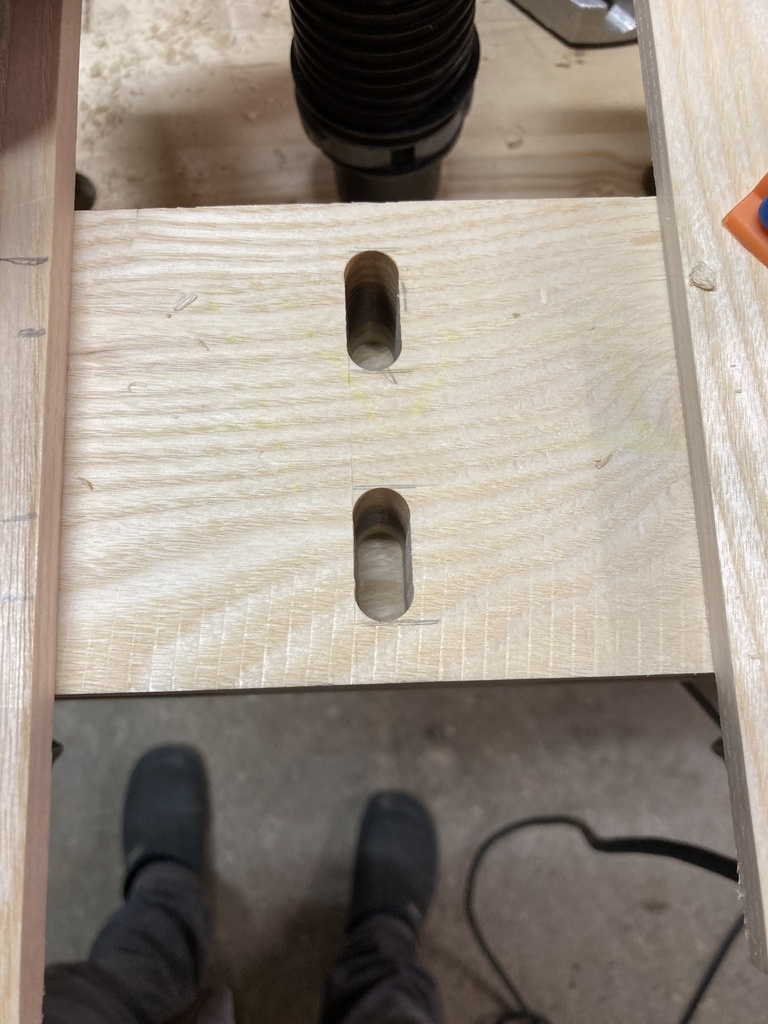

Mortaises à la défonceuse au guide parallèle ou entre guides en bois fixés.
Les tenons sont ensuite arrondis à la râpe et adaptés individuellement à leur mortaise.
Assemblage parties latérales (pieds + montants)

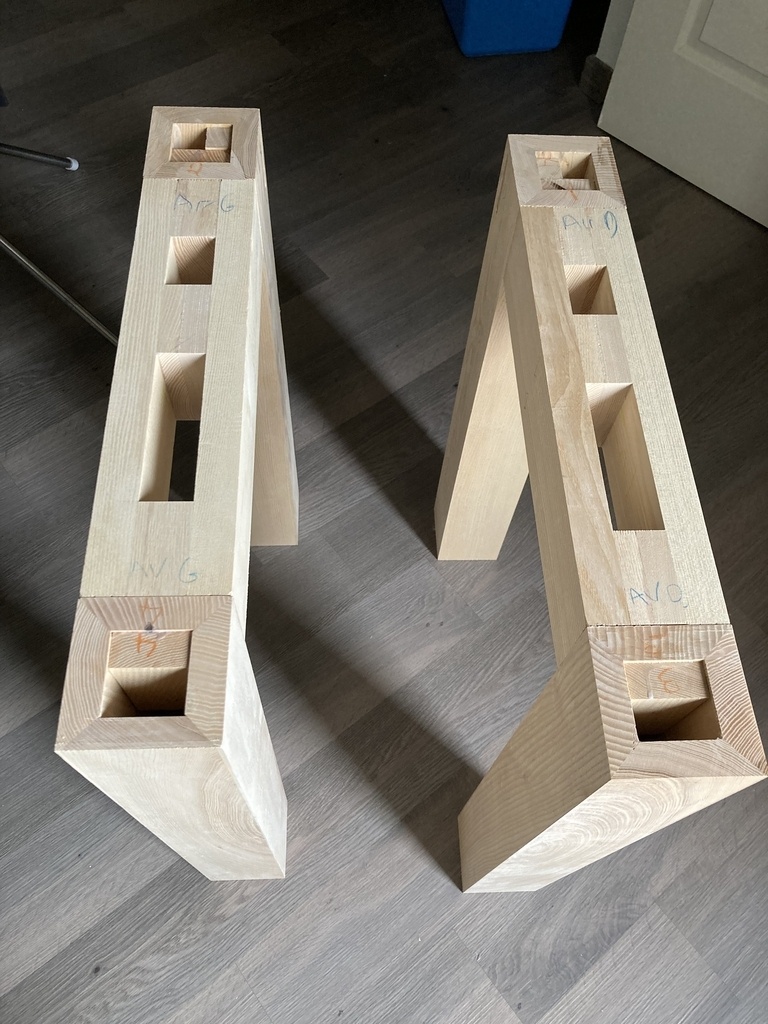

Maintenant que les tenons et mortaises sont réalisés (ça m’a bien occupé) je peux enfin commencer à faire des montages à blanc et voir le bureau commmencer à se former

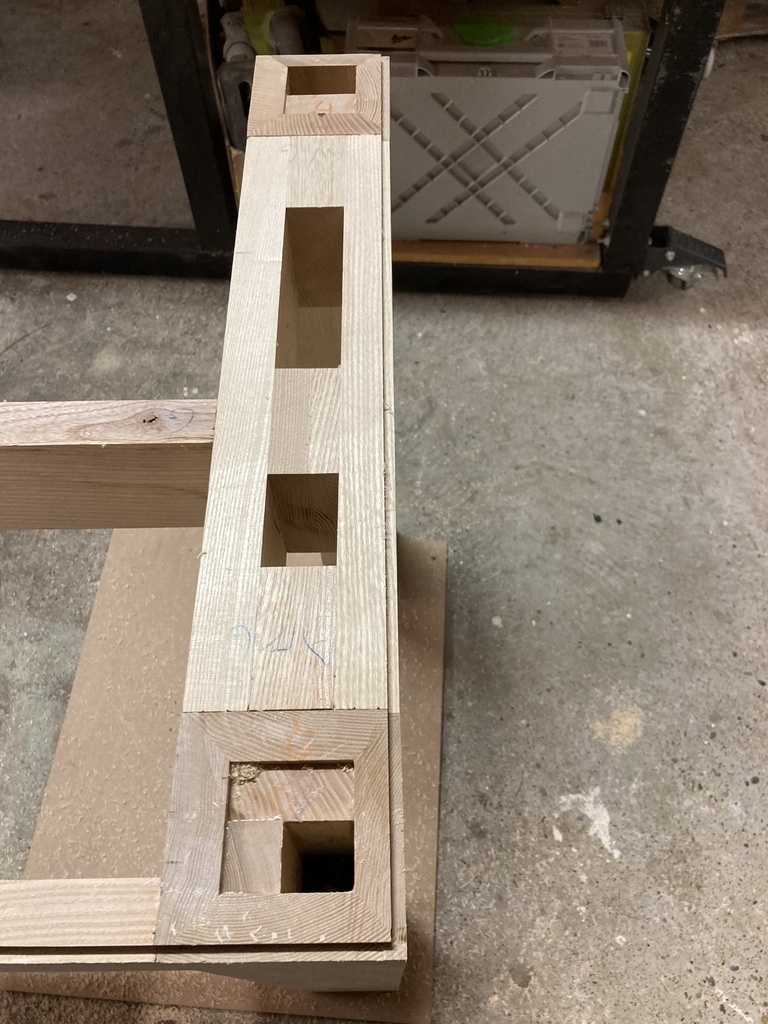

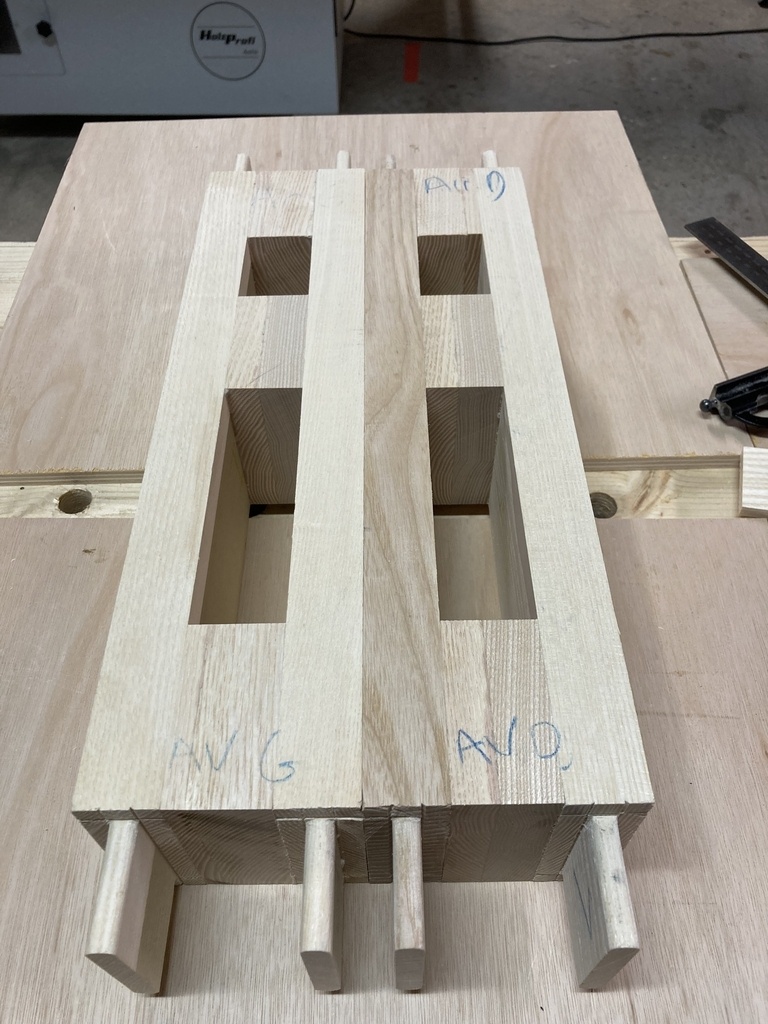

Chaque partie latérale est composés de deux pieds, deux montants et des parties intermédiaires collées aux montants

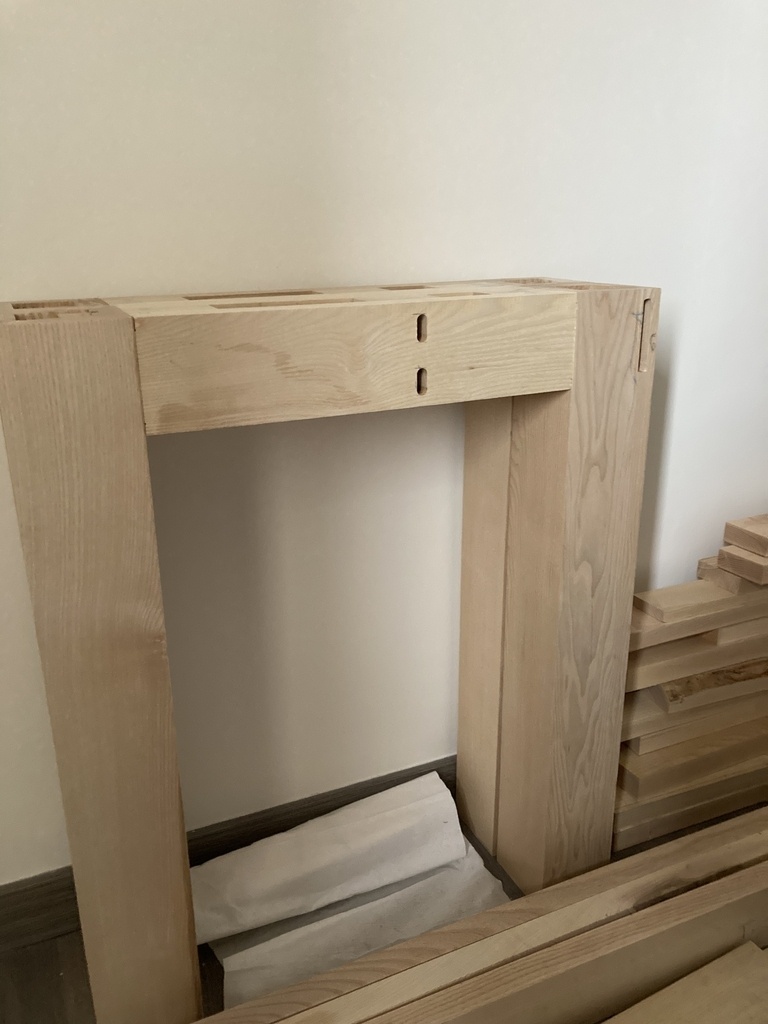

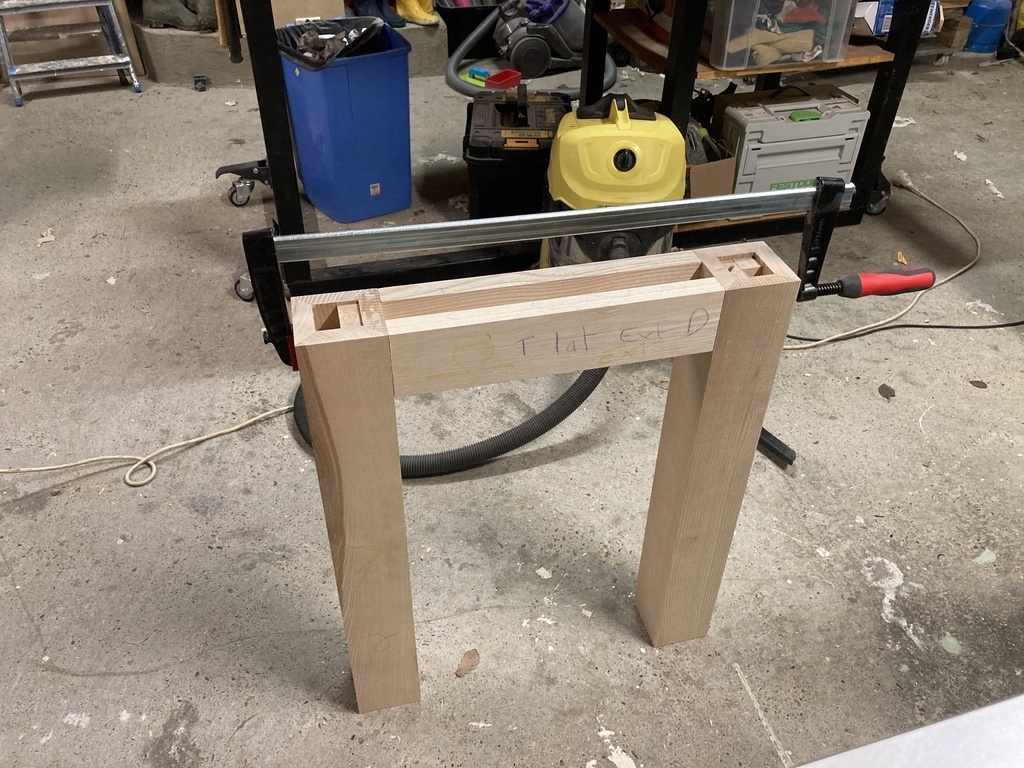

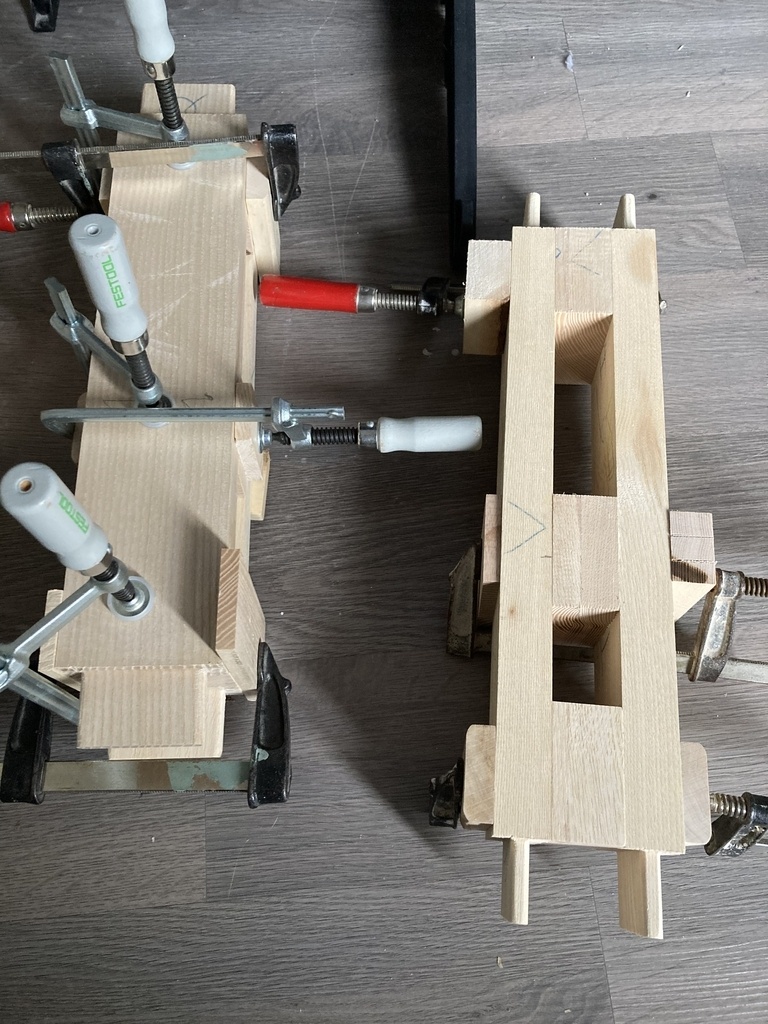

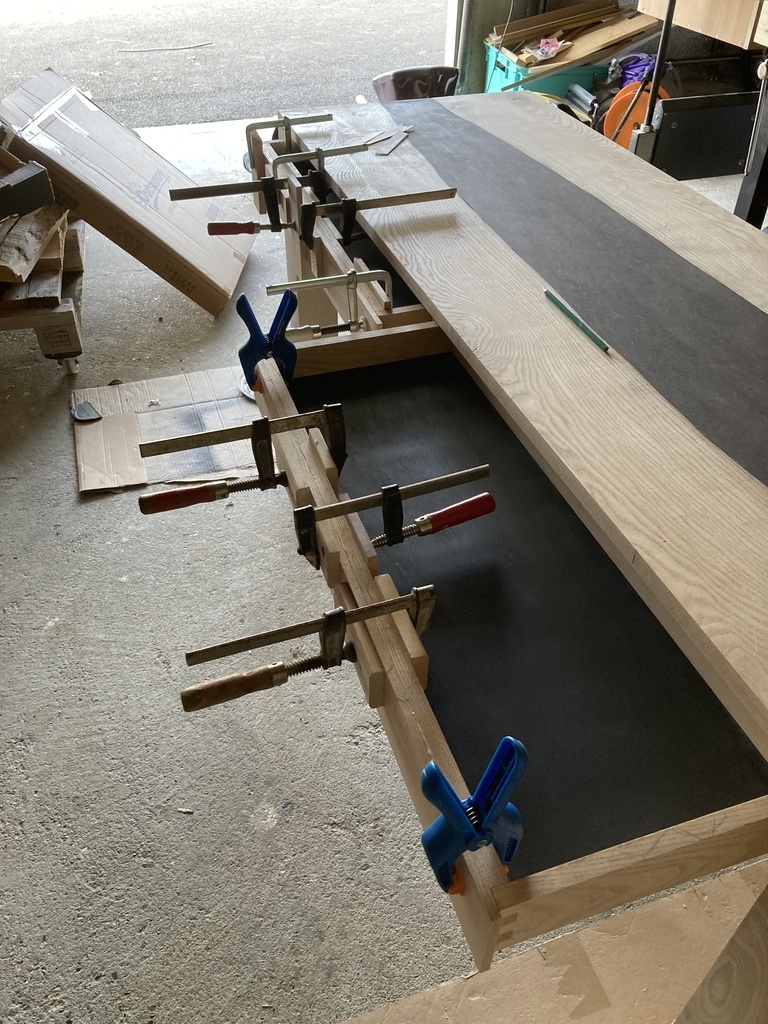

Premier montage à blanc des montants latéraux avec les pieds qui me donne l’épaisseur exacte des pièces intermédiaires qui sont ensuite collées. L’assemblage des pieds et montants latéraux est ensuite réalisé.
Une fois fait je peux réaliser les mortaises de mon montant transveral avant
Fin du piétement

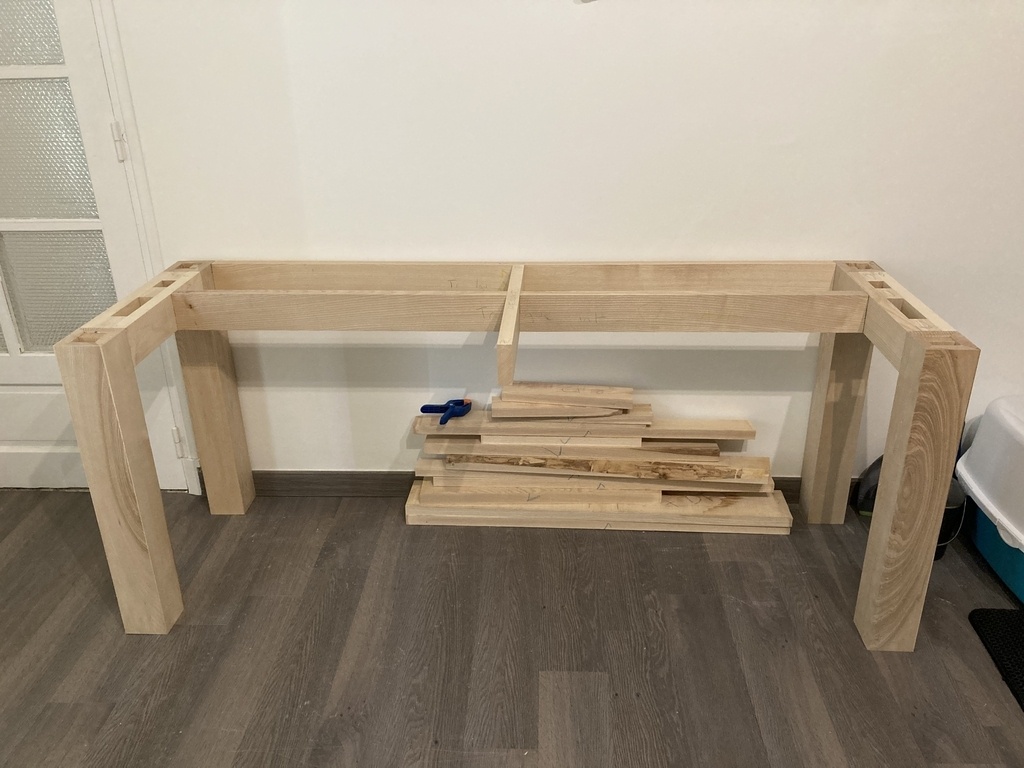

Maintenant je peux terminer le piétement

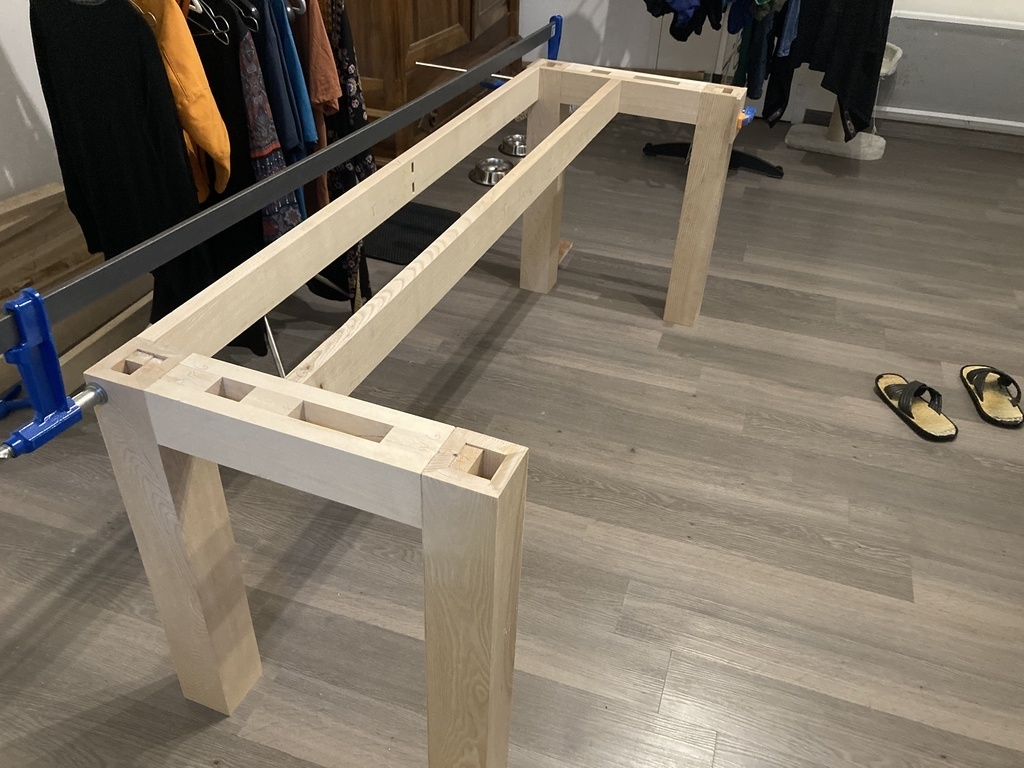

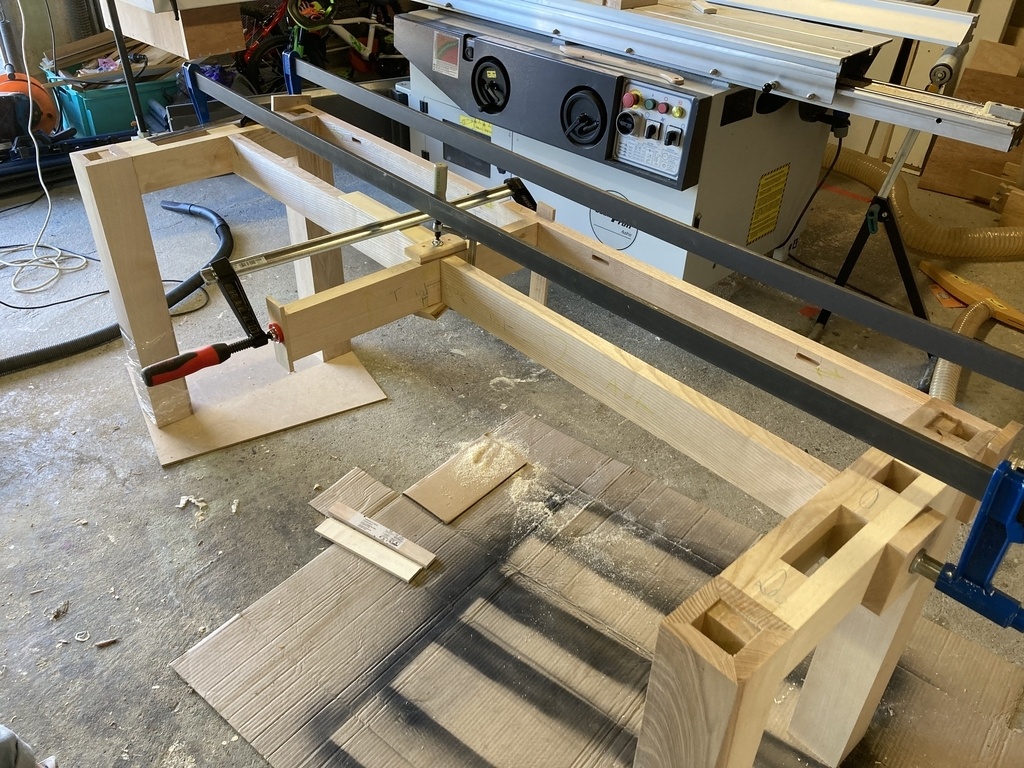

Pour cela montage à blanc des parties latérales avec les grandes traverses

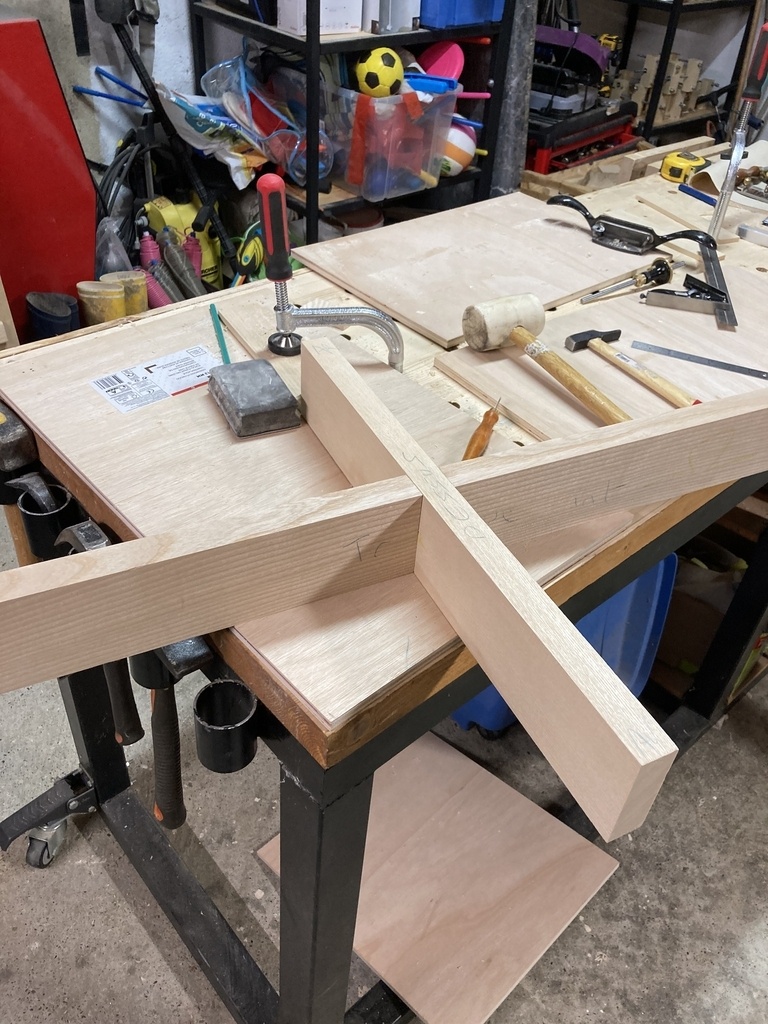

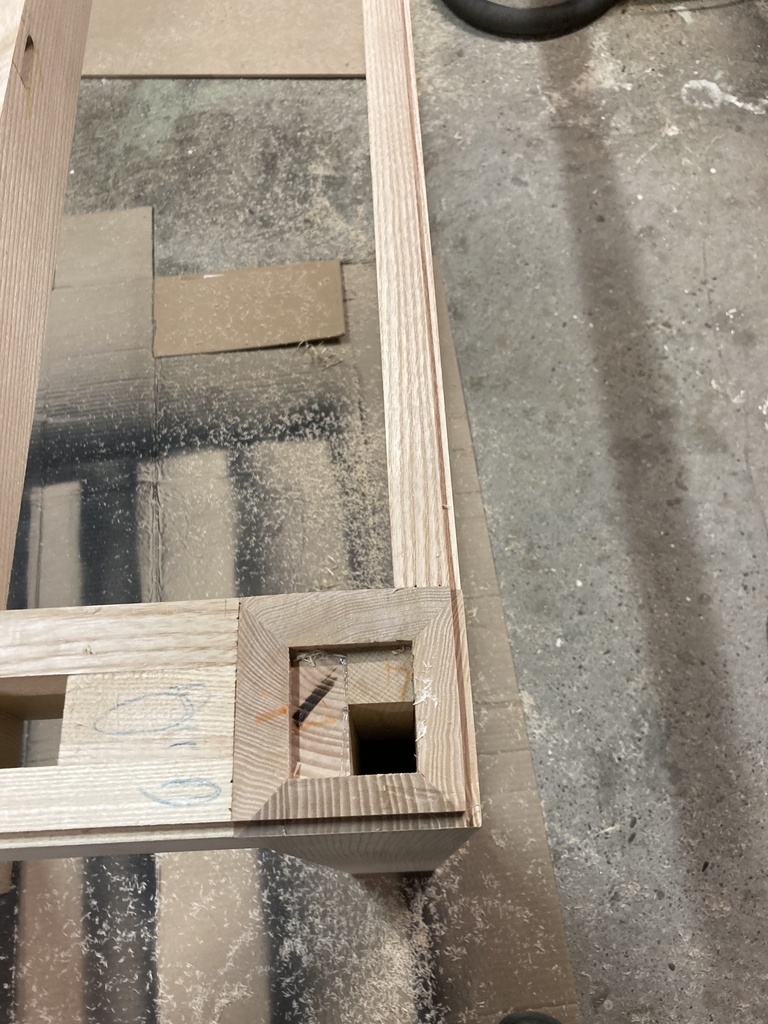

Ceci me permet de tracer la zone exacte pour l’assemblage à mi bois de ma petite traverse médiane

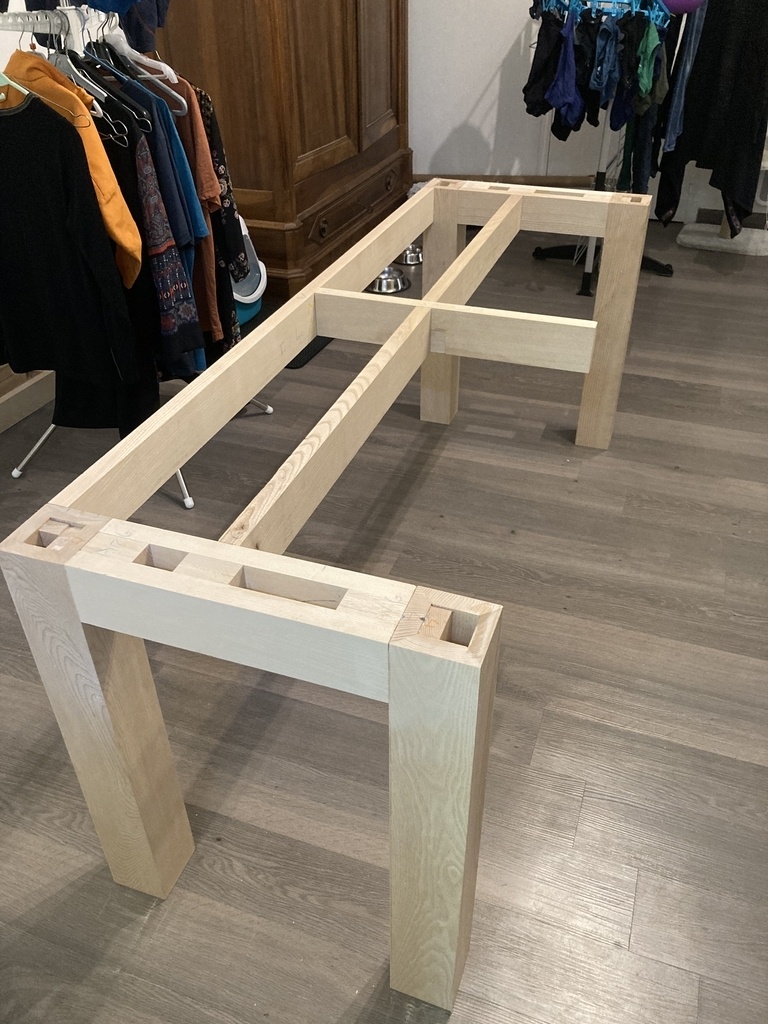

Une fois fait le montage du piétement est terminé et il pourra être collé.
Les tiroirs

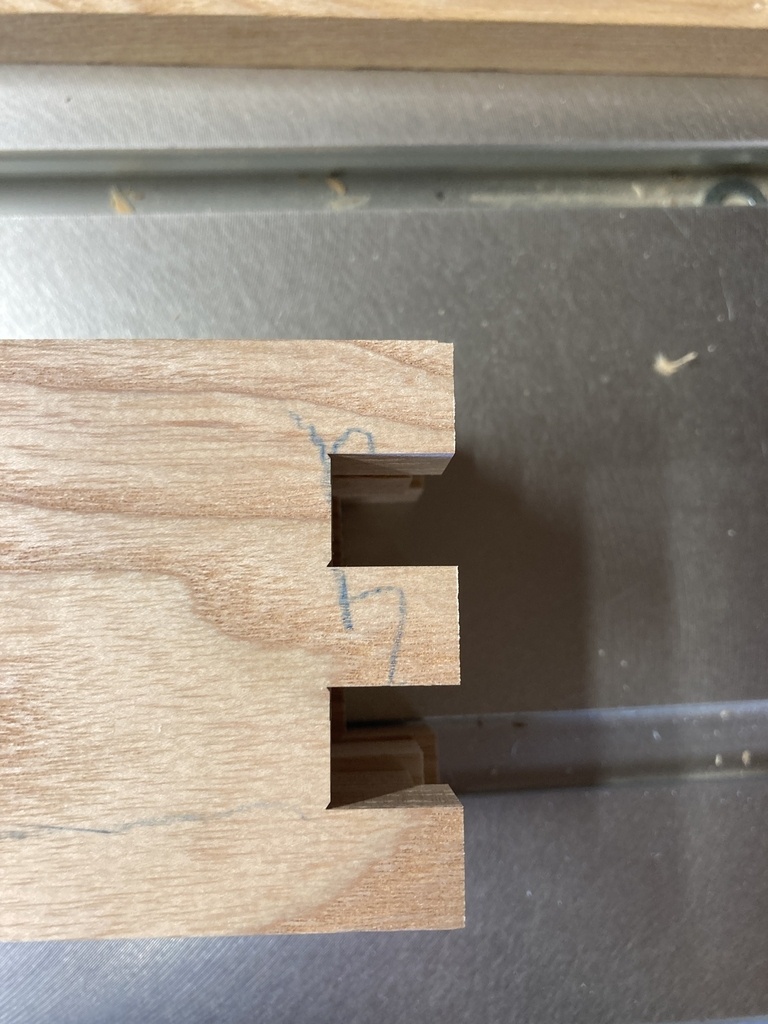

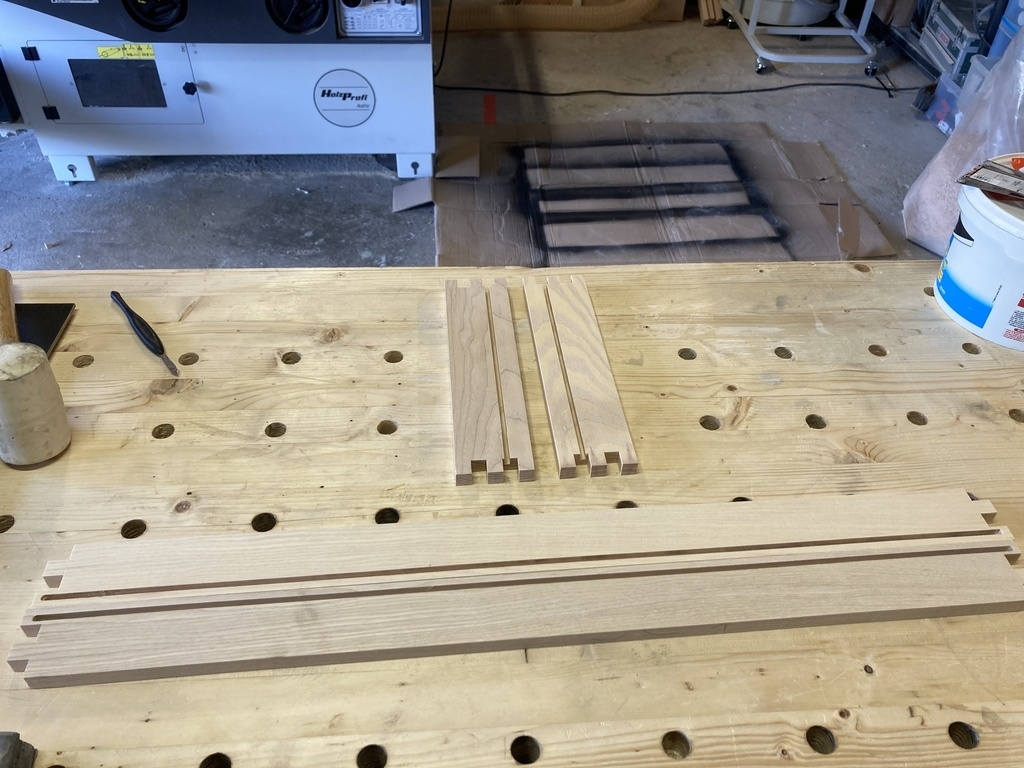

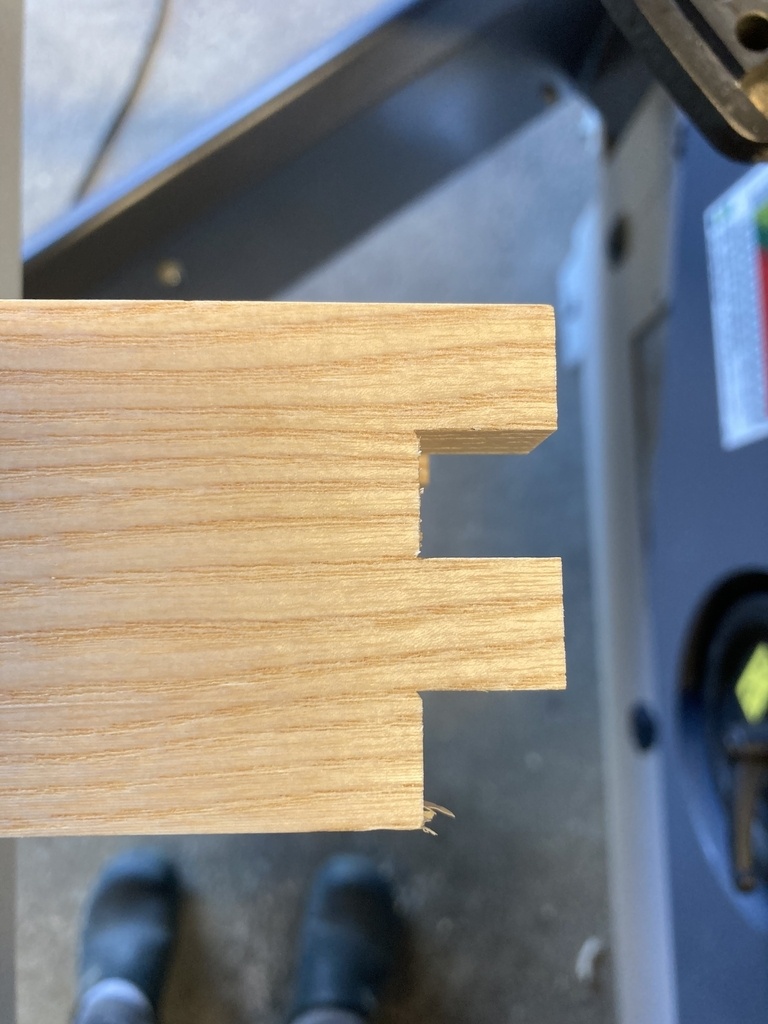

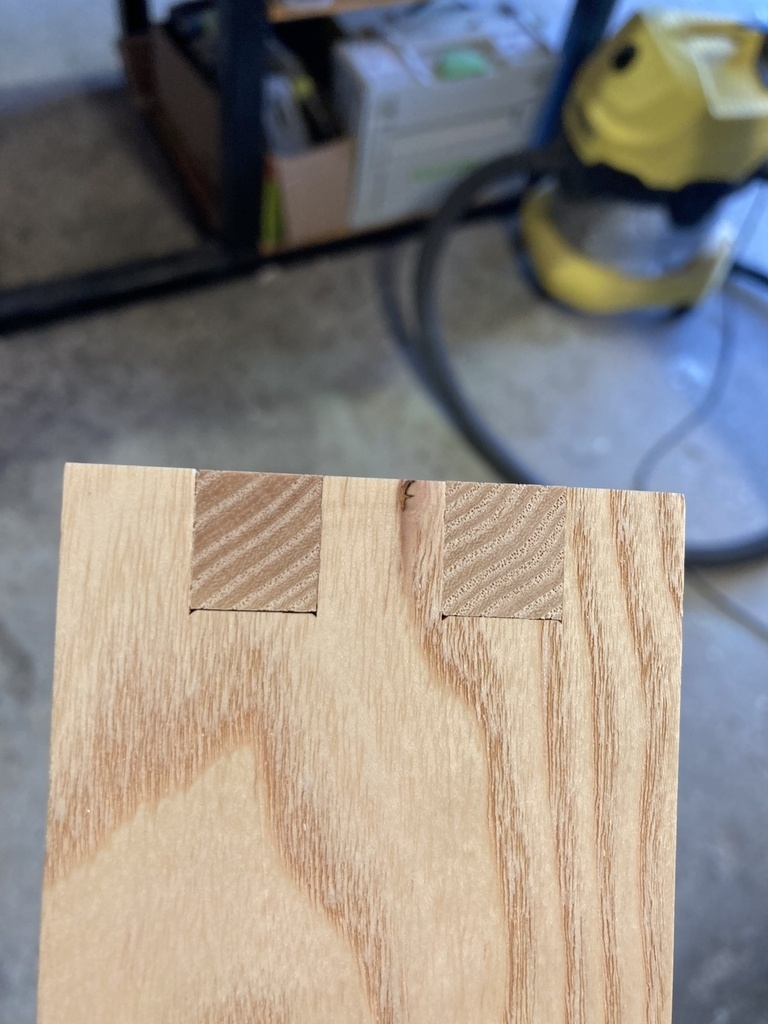

Pour les tiroirs, assemblages à queue droite réalisés à la toupie au disque à rainurer.

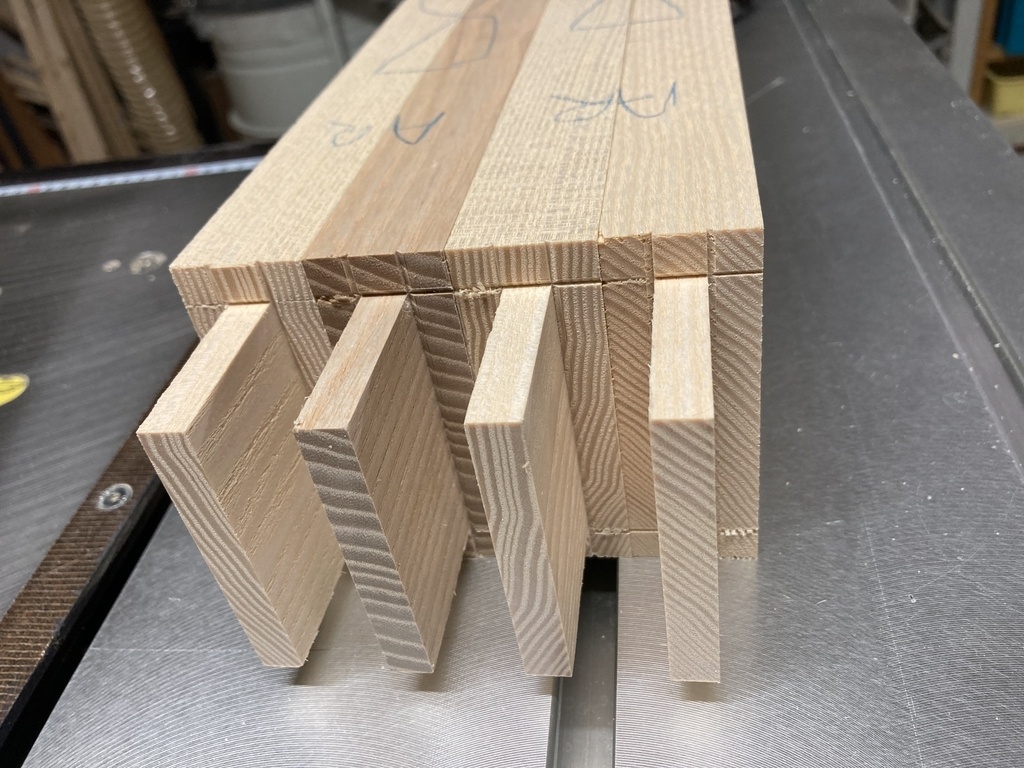

Ayant un Vernier sur ma toupie, rien de bien compliqué. Les 4 pièces similaires sont passées ensemble
Pour les rainures du fond ne disposant pas d’un disque assez fin pour les faire au travail arrête à la toupie, j’ai réalisé celles ci au guide parallèle à la défonceuse.

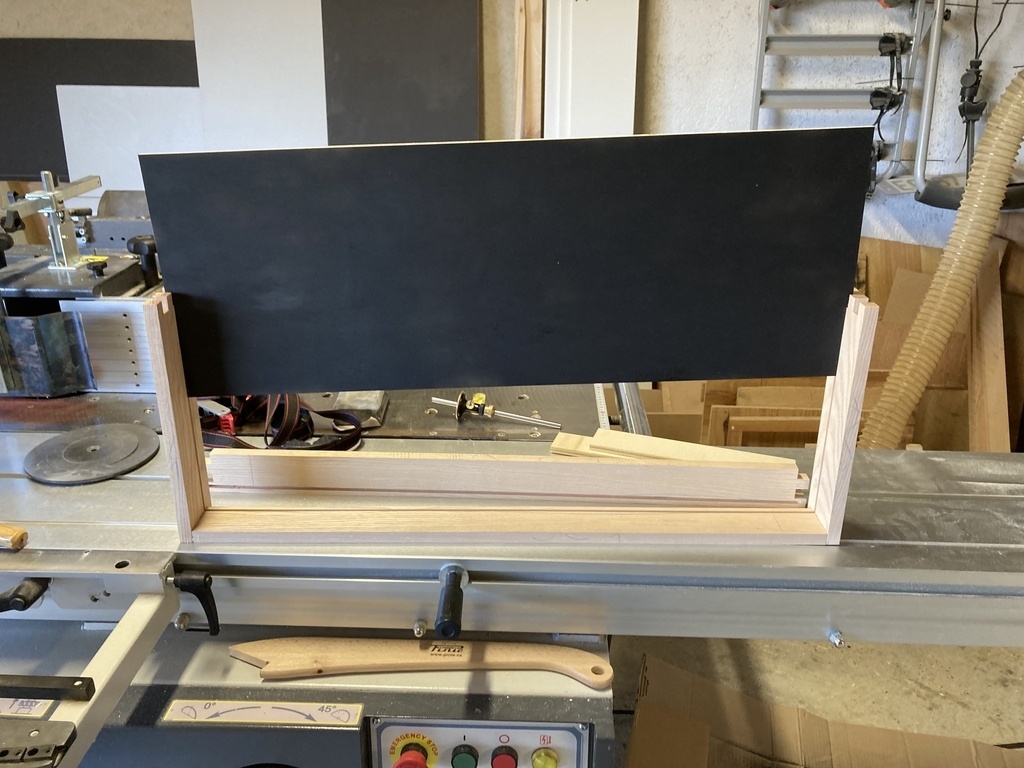

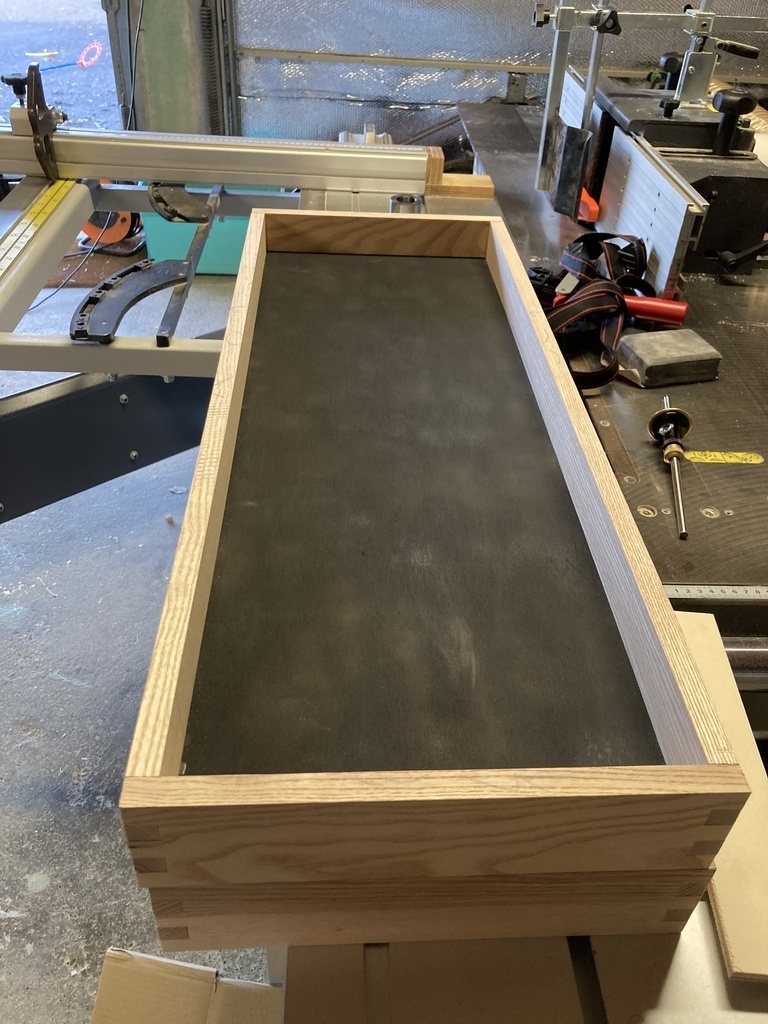

Feuillure du fond en contre plaqué à la toupie, peint en noir

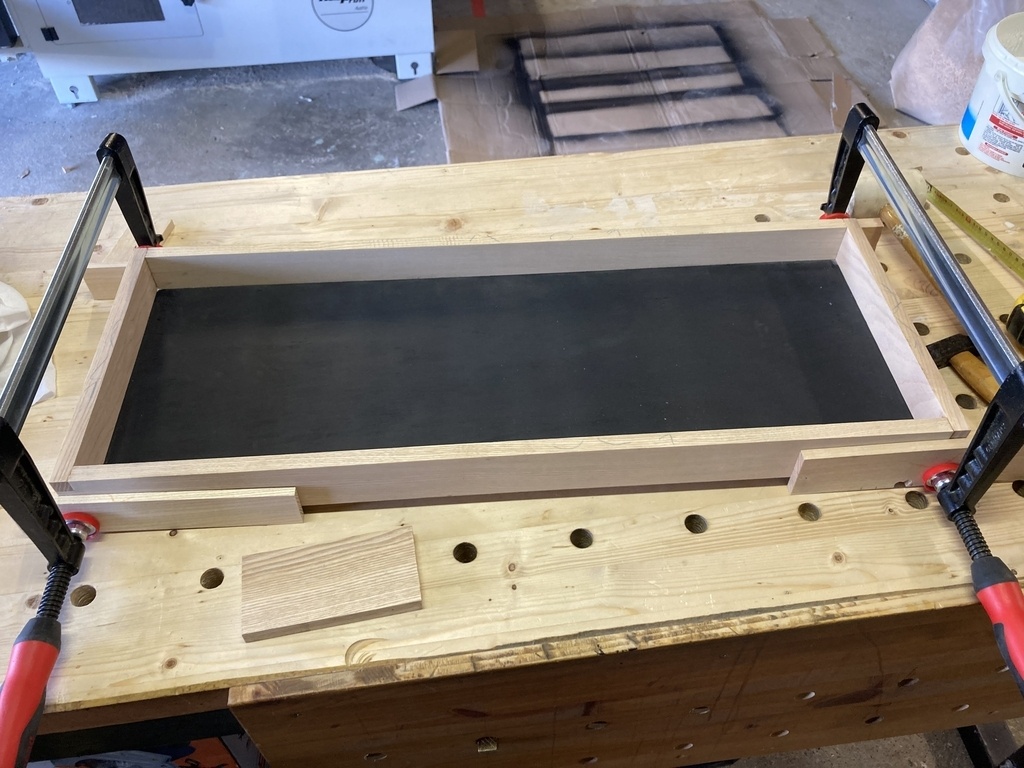

Montage et collage
Y a plus qu’à faire le plateau…
Pour le plateau deux grands principes directeurs

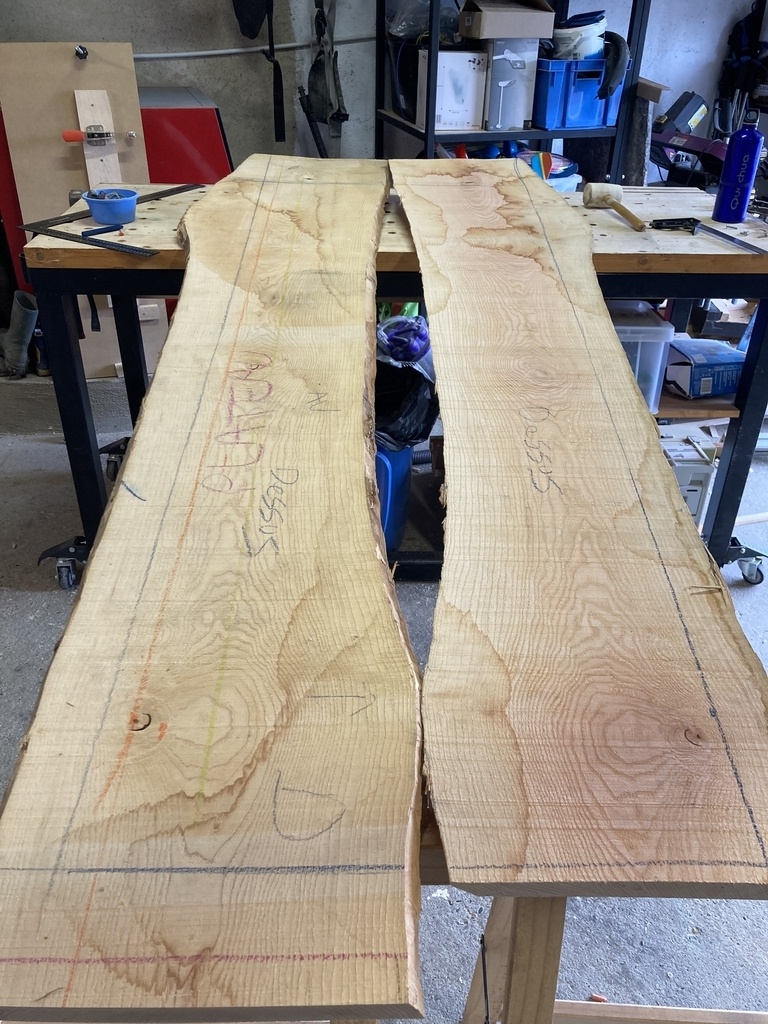

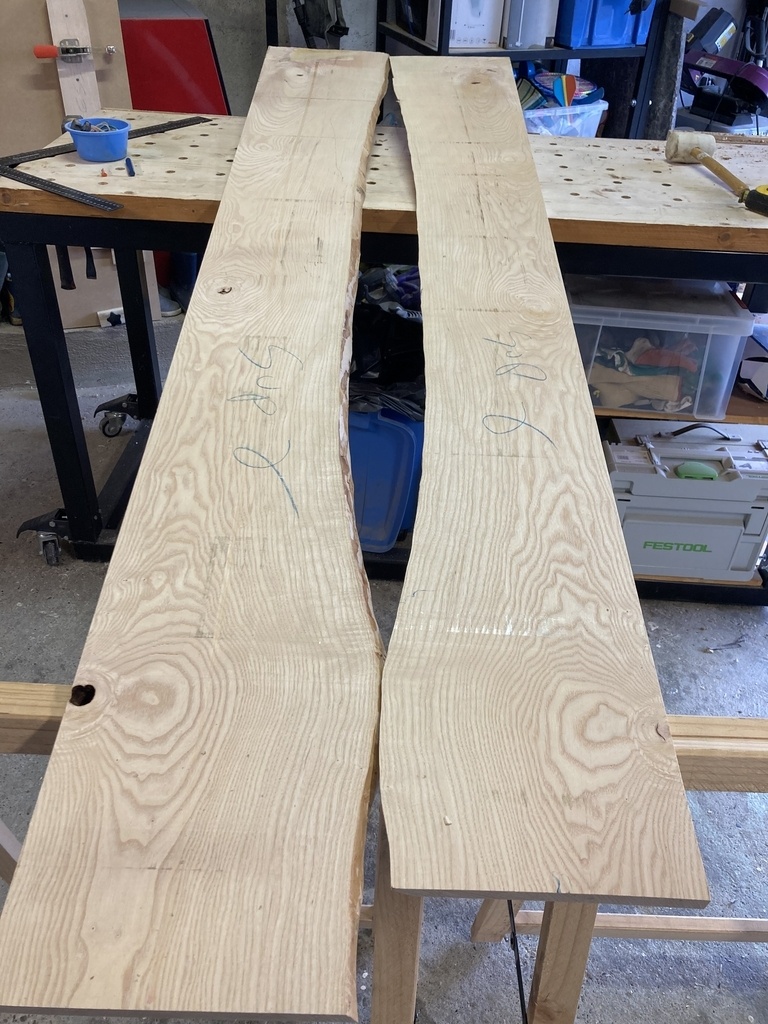

- utiliser les plateaux adjacents dans le plot pour créer une symétrie
- réaliser une « incrustation » de fibracolor noir selon le principe de l’inclusion à la défonceuse.

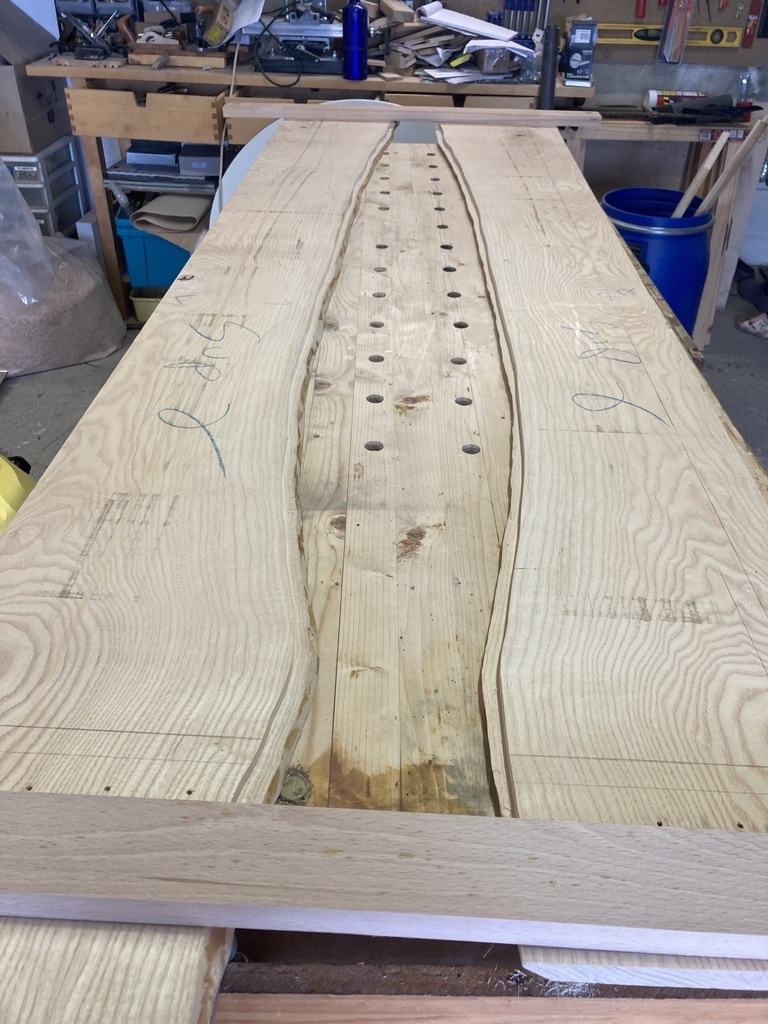

Après pas mal de réflexion sur le positionnement des plateaux, les parties à éliminer du fait de noeuds non esthétiques j’ai commencé par mettre à taille avec une marge, dégauchir et raboter ( je dispose de 31cm de largeur de rabotage)

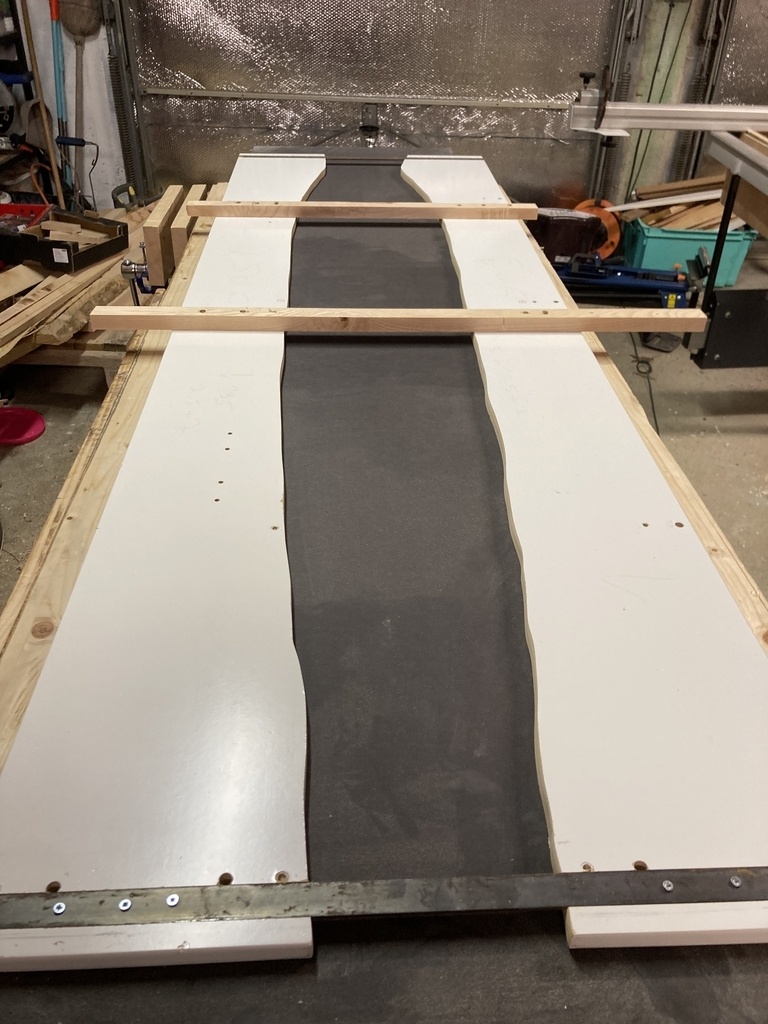

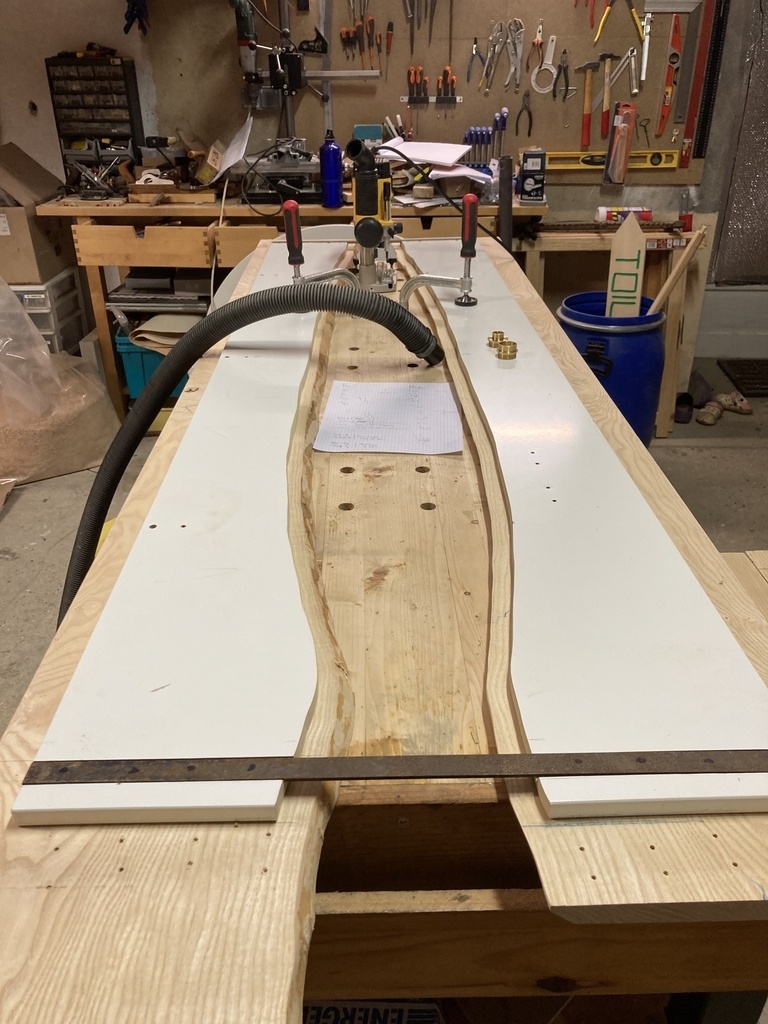

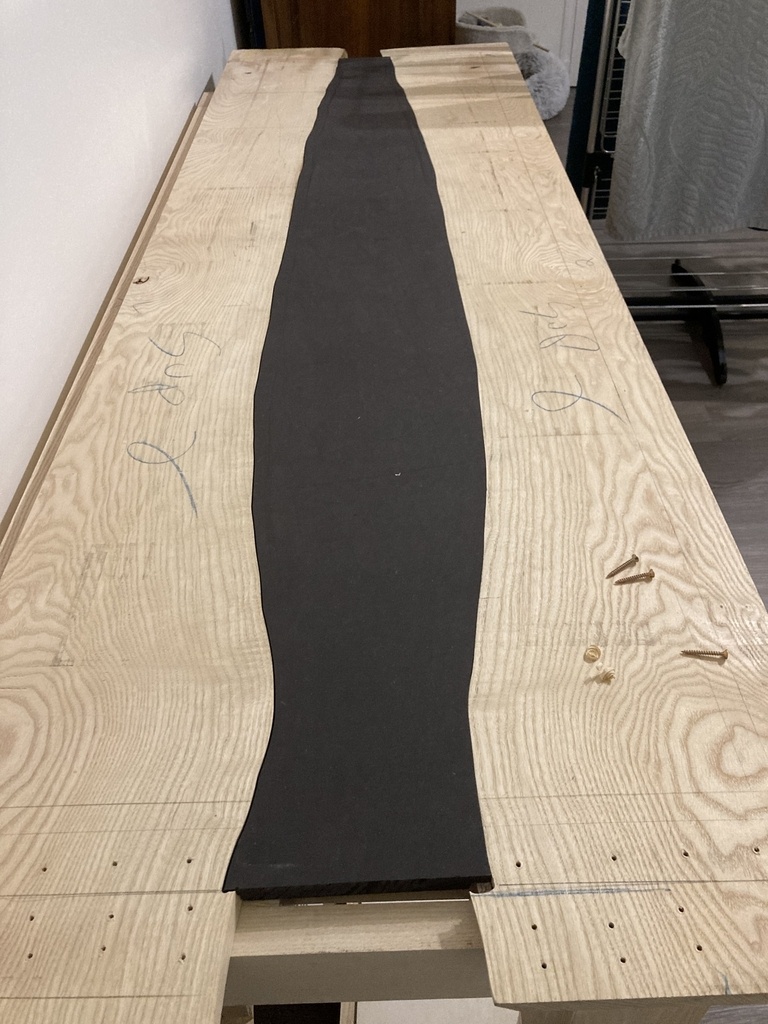

Puis confection de guides pour réaliser l’inclusion géante

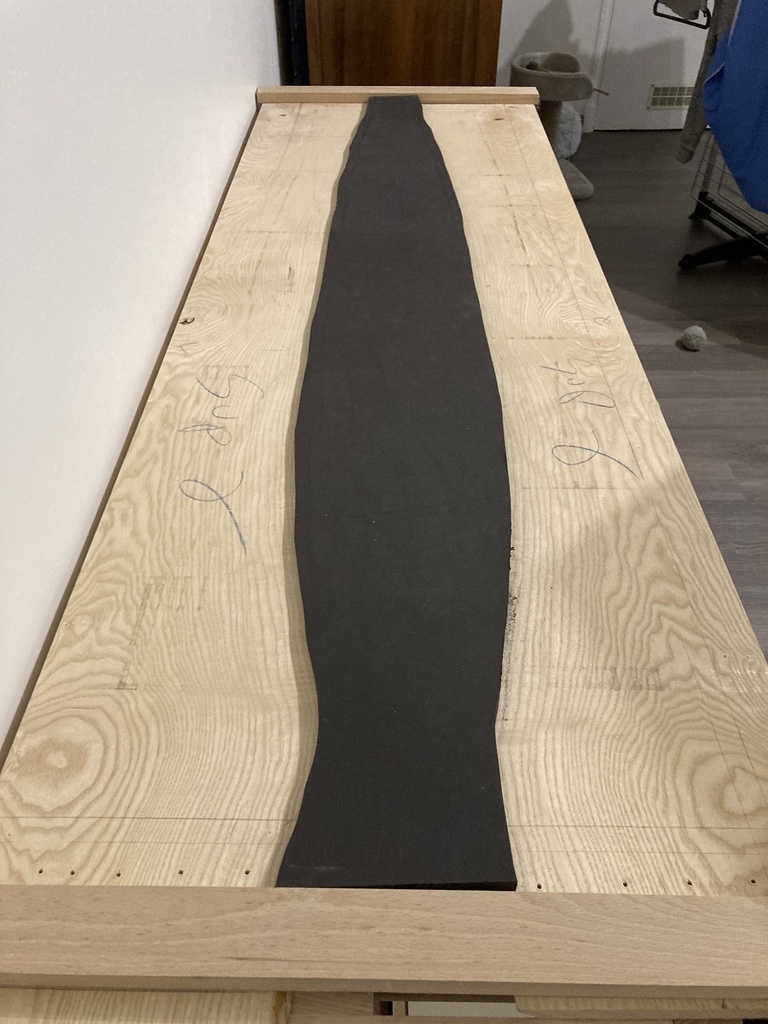

Première étape partie femelle sur le frêne puis découpe de la partie mâle sur le fibracolor en prenant garde de bien maintenir l’écart entre les guides
Il faut ensuite réaliser une feuillure à la partie inférieure du fibracolor pour pouvoir emboîter ( travail a l’arbre à la toupie je n’ai pas fait de photo ce jour)

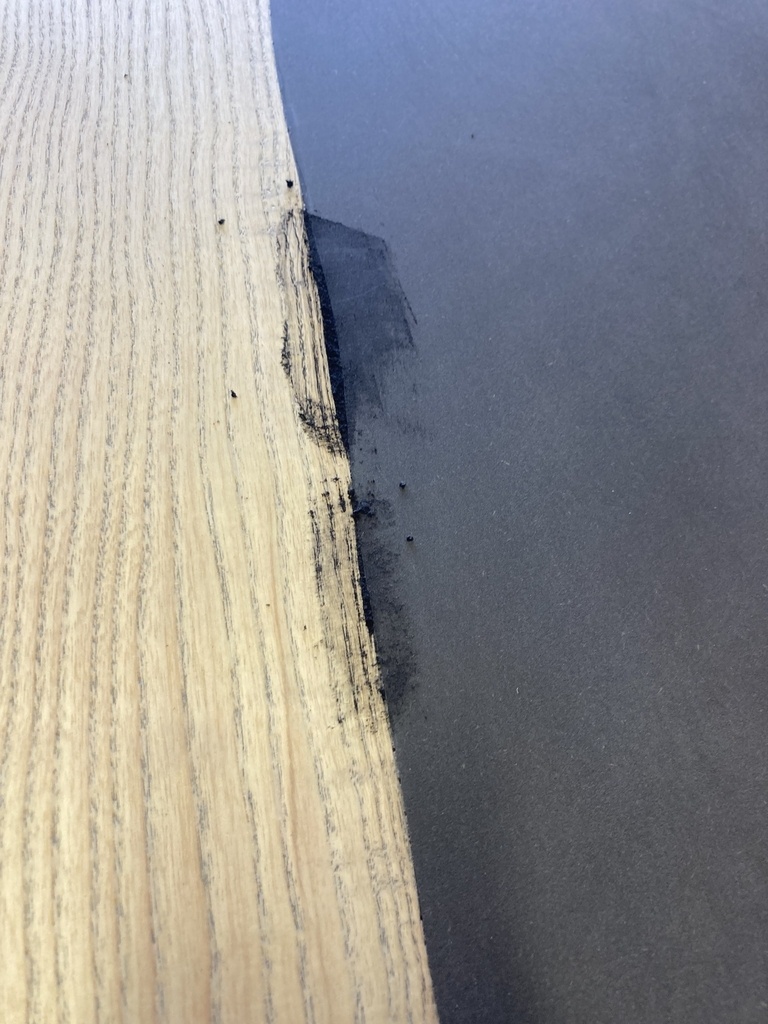

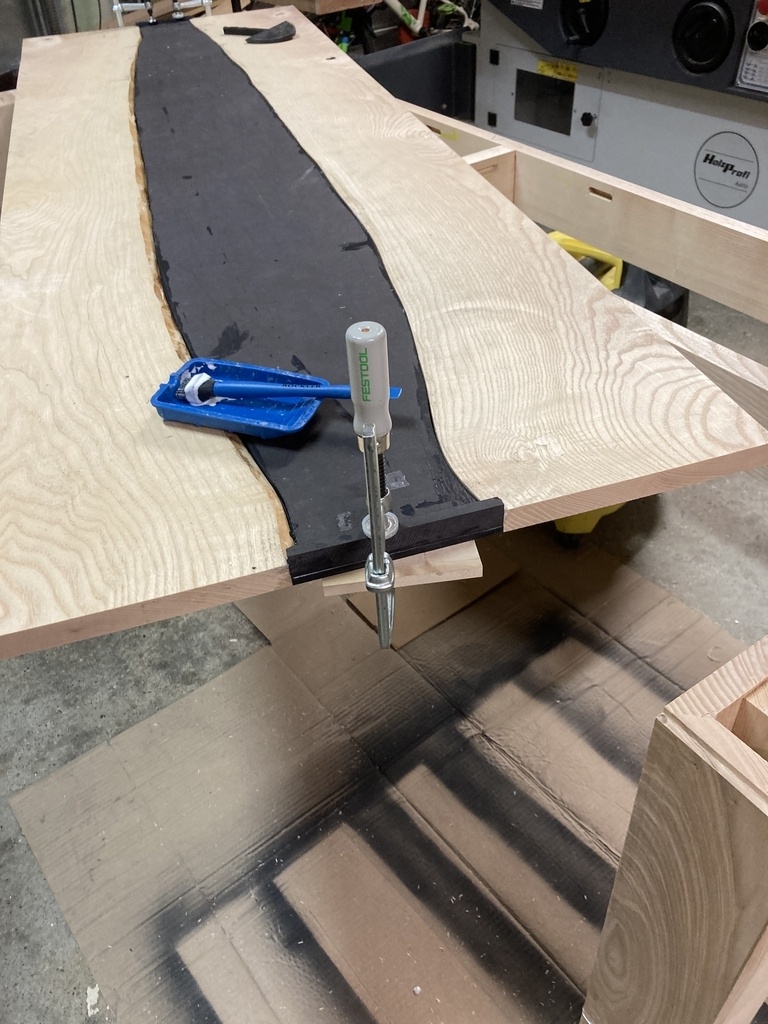

Globalement très bonne prescision sauf en deux endroits où la défonceuse ne devait pas être bien plaquée. J’ai pu retoucher avec du liant et de la poussière de défonçage du fibra.

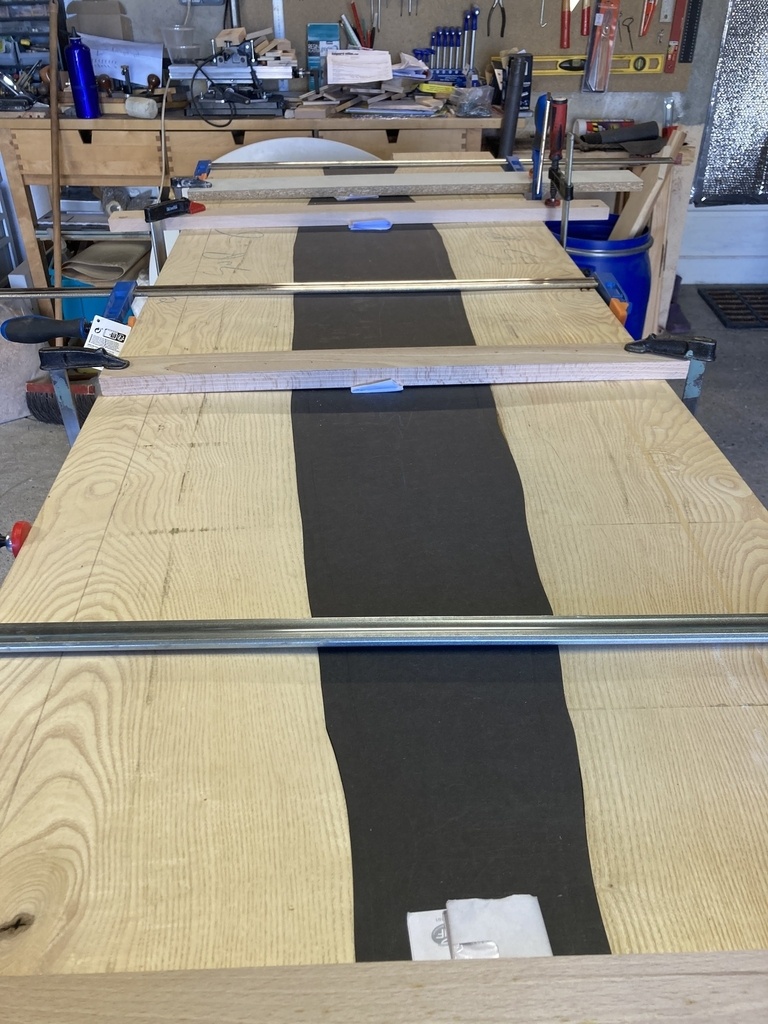

Puis collage du plateau.
Mise à taille et fixation du plateau

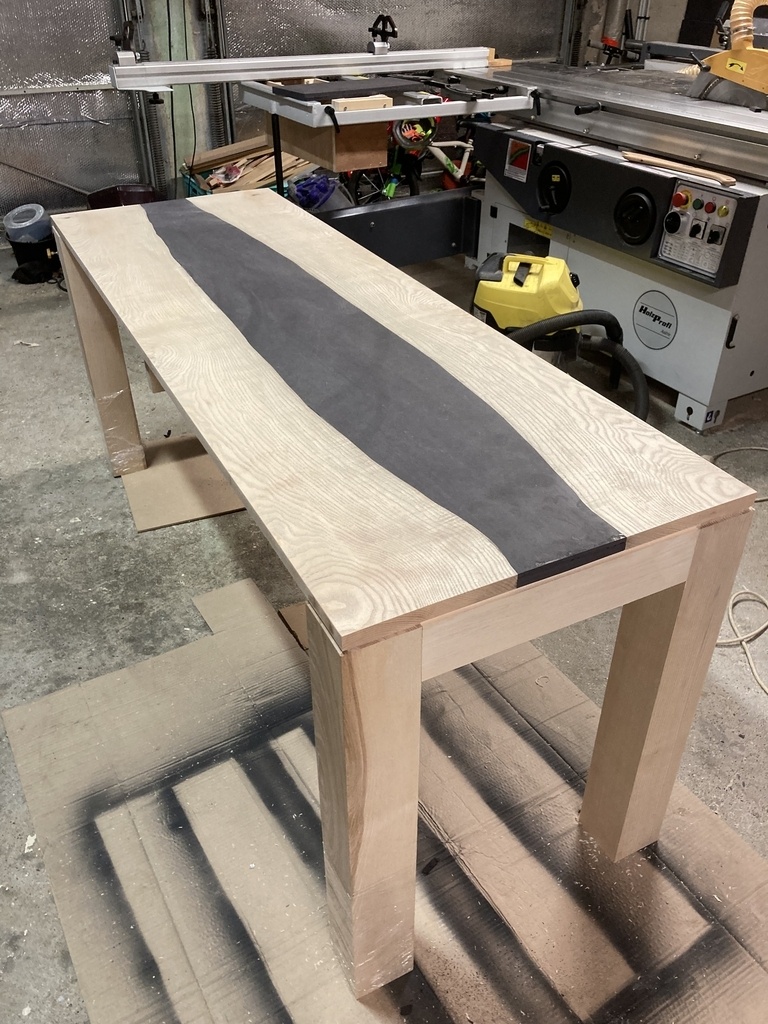

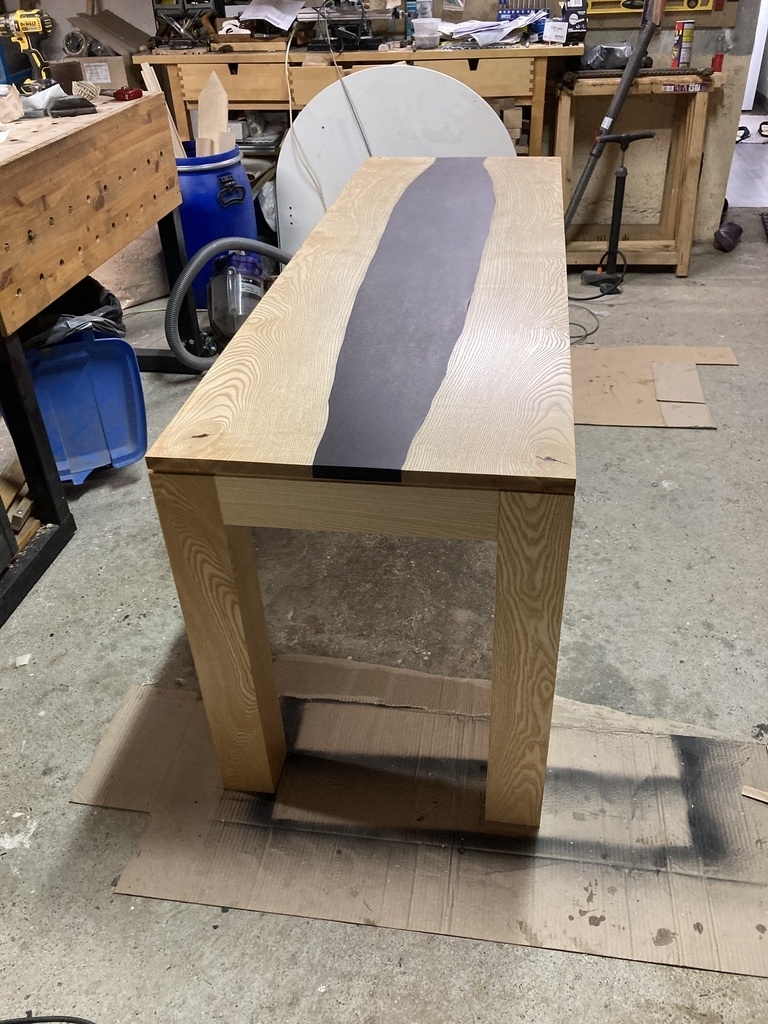

Maintenant que le piétement et le plateau sont fait je commence par coller le piétement afin d’avoir les côtes exactes pour le plateau

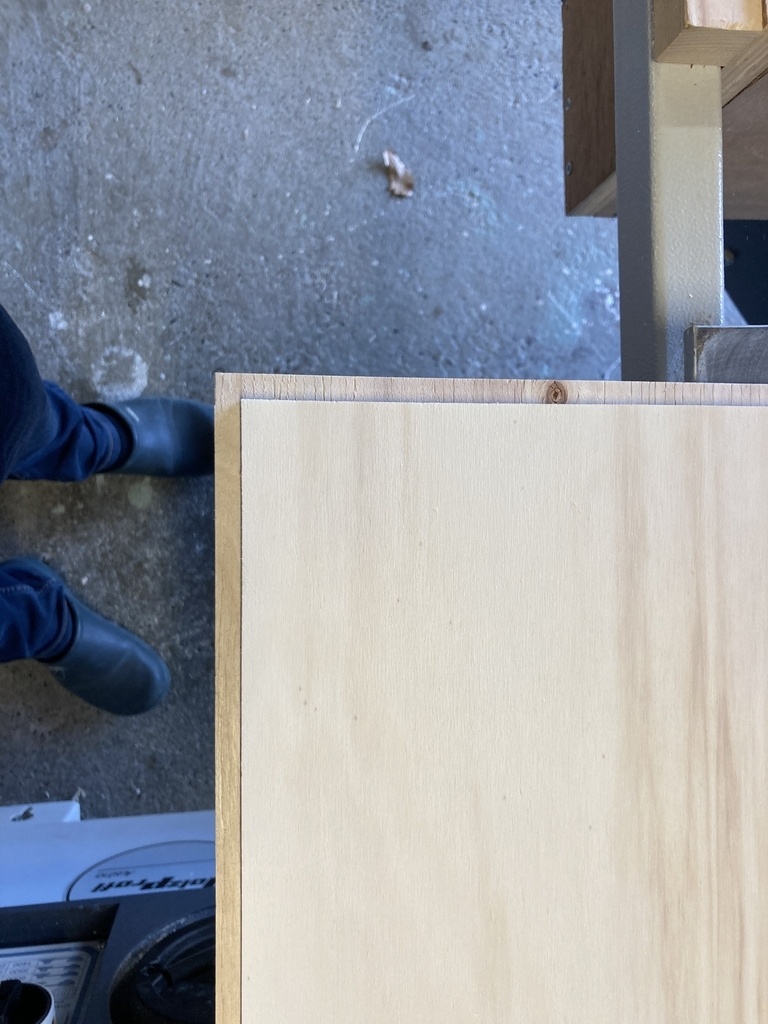

Celui ci est mis à taille à la scie à format.

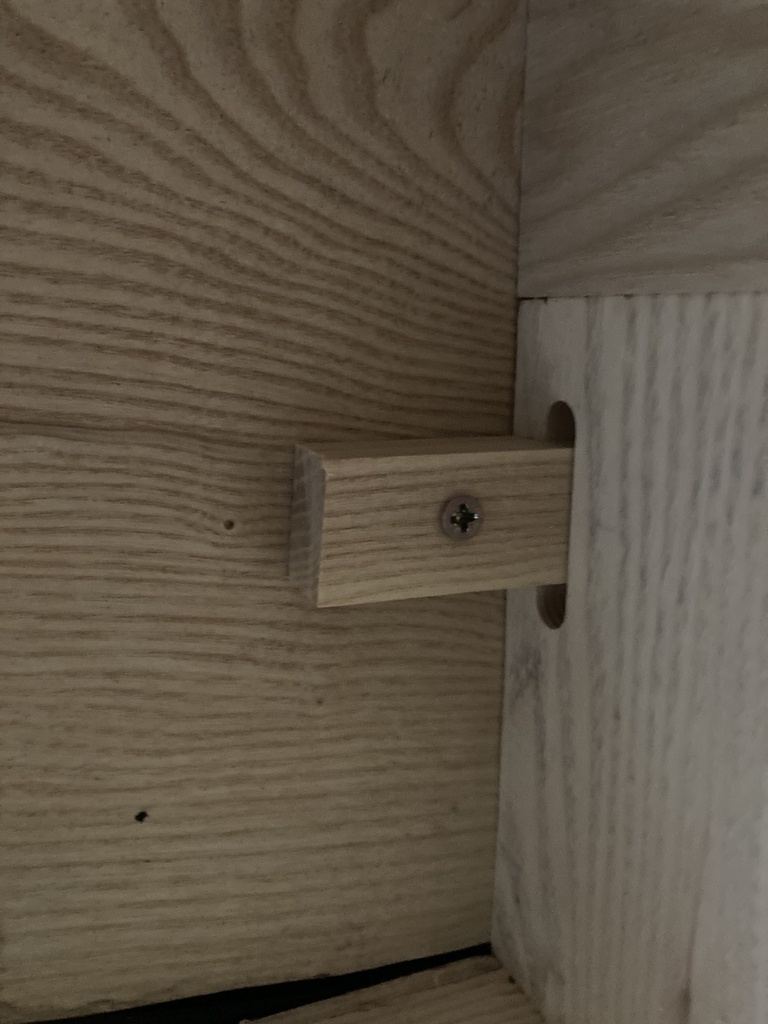

Je réalise la feuillure à la défonceuse et au guide parallèle sur le piétement et le plateau est ensuite fixé de façon à pouvoir jouer

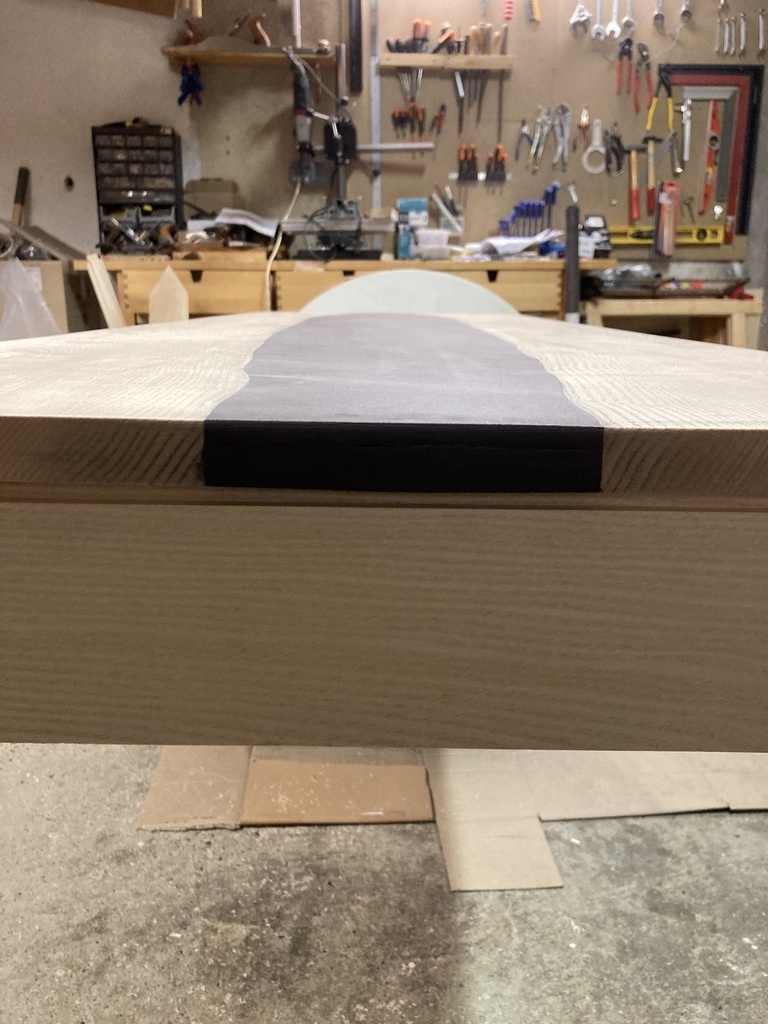

À noter la nécessité de réaliser un insert fibracolor sur la tranche de coupe afin de ne pas visualiser les marchés d’escalier des feuillures de l’inclusion géante
Montage des coulisses et mise en place face avant de tiroir
Dernière étape

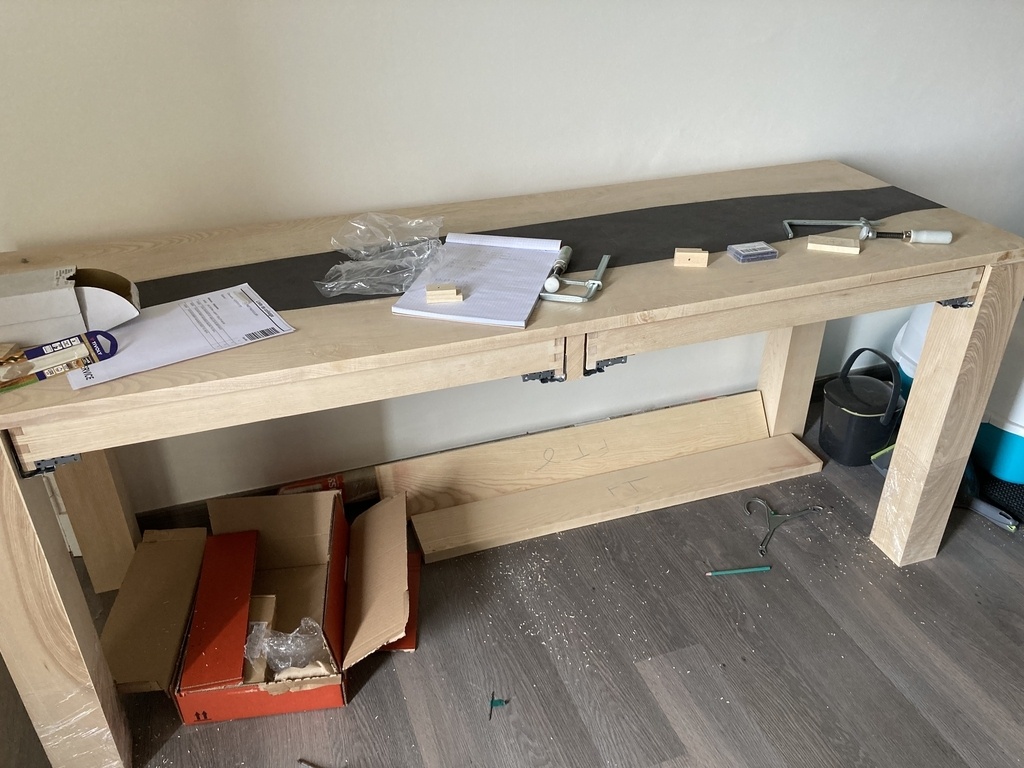

Mise en place des coulisses (Blum movento blue motion)
Une fois les coulisses en place je connais exactement l’épaisseur de mes faces avant de tiroir
Decoupe, corroyage, mise en place et collage

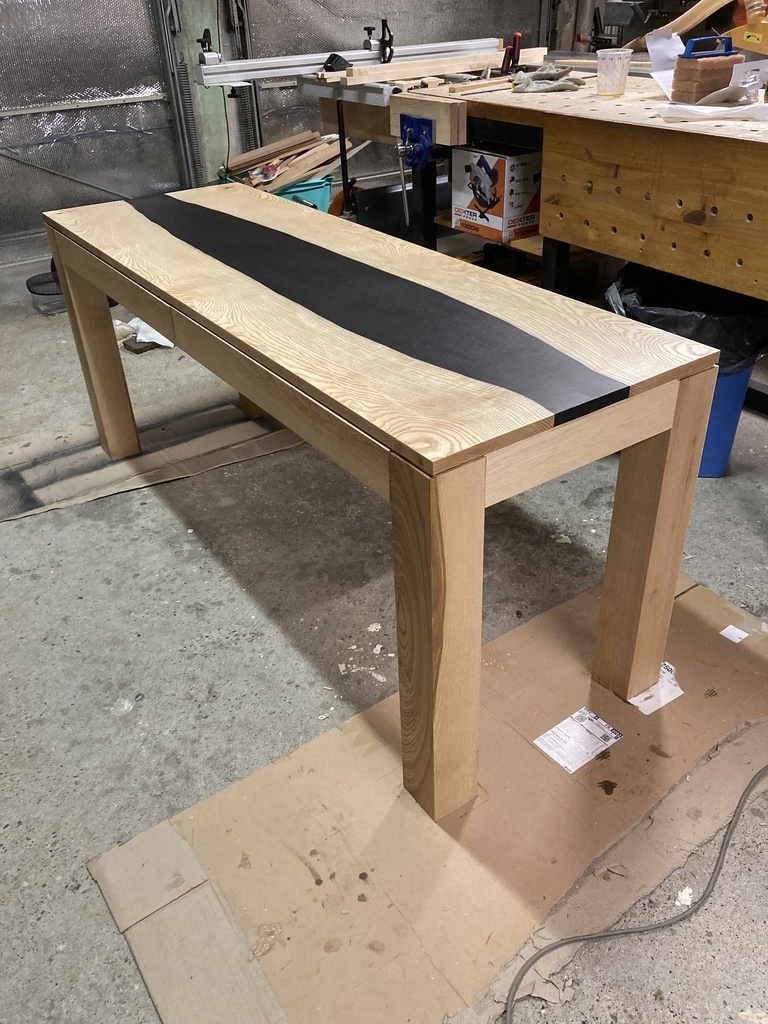

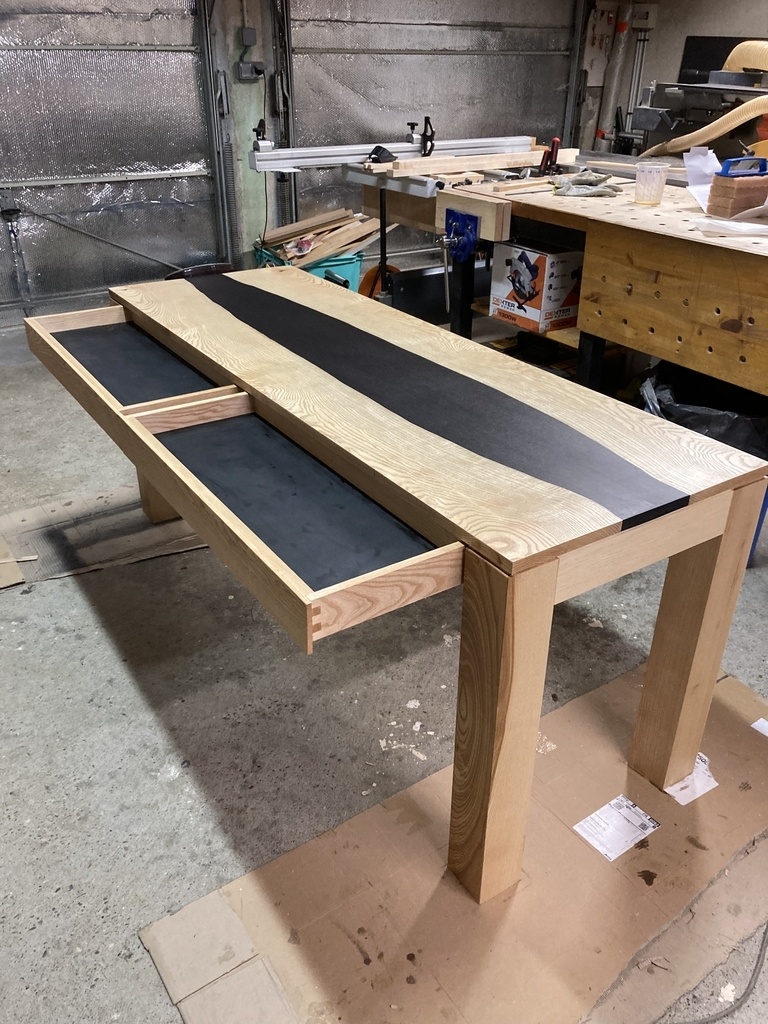

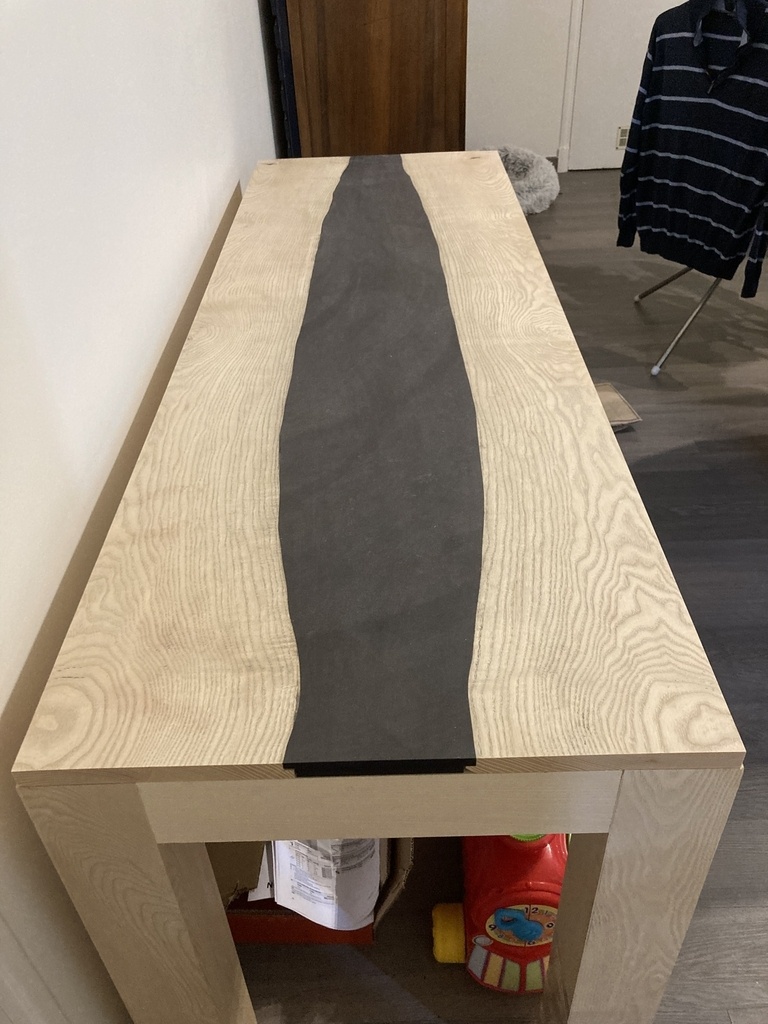

Finition et résultat final
Et voilà. Plus que la finition.
En fait bien sur du racloir et du poncage il y en a eu tout le long avant et après les assemblages. Un dernier coup de ponçage.
C’est l’occasion pour moi de tester l’huile Rubio et de me faire ma propre opinion
Easy deco transparent
Cela fait ressortir le veinage et ça me plait. À voir sur la durée

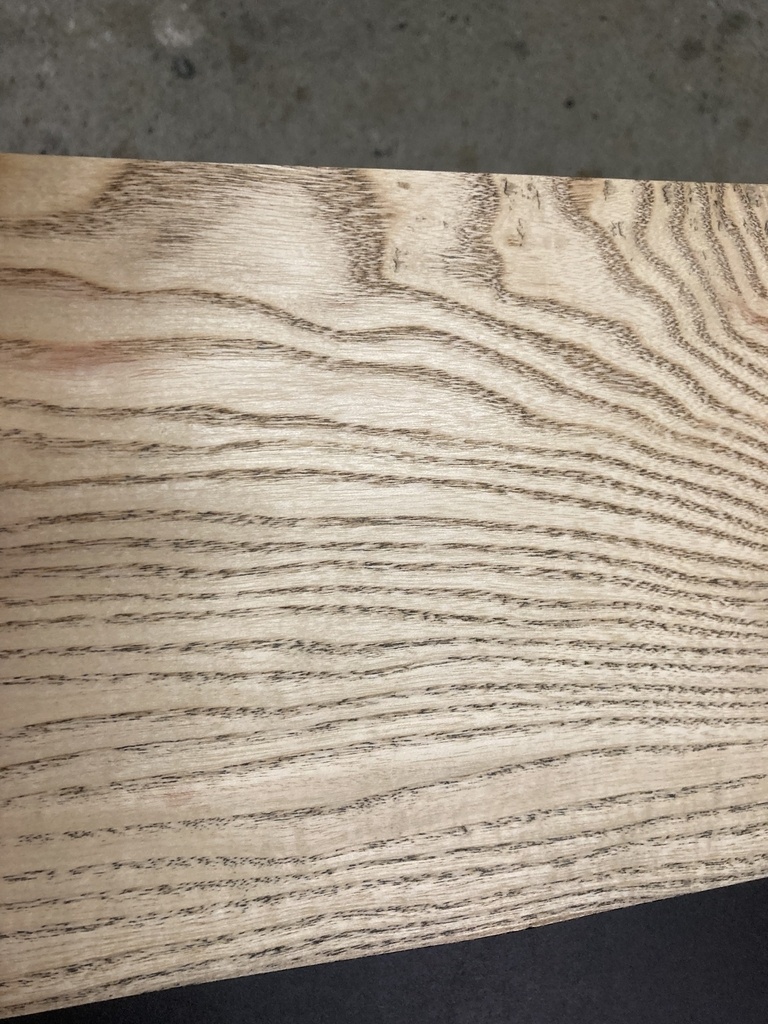

Problème non attendu et qui heureusement me plaît au bout du compte: malgré 4 aspirations du plateau avant finition il restait de la fine poussière de fibracolor qui s’est mélangée à l’huile et a pénétré dans les pores du bois donnant un contraste étonnant!
Conclusion
Alors je n’ai pas posté toutes les conneries les erreurs de mesure qui obligent à refaire une pièce, les petits défauts mais il y en a plein qui ne gâchent en rien le bureau mais au contraire rappellent qu’il a été fait main.
J’ai passé de nombreuses heures de plaisir à le créer, ai appris énormément de choses, moi qui il n’y a pas si longtemps ne connaissait rien à la menuiserie. Encore beaucoup de choses à apprendre et à créer !!
Merci à Samuel (Toutenbois )pour ta pédagogie et ton enthousiasme !
Je suis bien sûr ouvert à toute critique constructive
