Voici un petit roman photo de ma réalisation de l'abri à voiture.
Je n'irais pas jusqu'à dire qu'il s'agit d'un tutoriel mais ça donne une bonne idée de ce qu'il y a à faire et de comment je m'y suis pris pour mener à bien ce projet !
Bonne lecture !
Liste des articles
Etape 0 - Création du plan
Bon comme tout un chacun de boiseux amateur, j'ai commencé par écumer le web à la recherche d'abri qui me plaisaient.
Une fois que j'avais une idée de ce que je voulais j'ai commencé à m'adapter à mes contraintes.
A savoir l'emplacement où je voulais l'installer devait se trouver à 3m du mur du voisin et rentrer à coté d'un pin déjà là depuis longtemps et que je souhaite conserver.
Du coup j'ai mes dimensions reste à savoir ce qu'il faut mettre comme bois pour assurer la solidité de tout ça !
Pour ça j'ai pris toutes les informations sur un site que j'ai trouvé et qui m'a bien aidé vu mes lacunes en la matière
charpente-tota...admissibles.php
NB : N'y connaissant pas grand chose je ne peux pas garantir le contenu de ce site

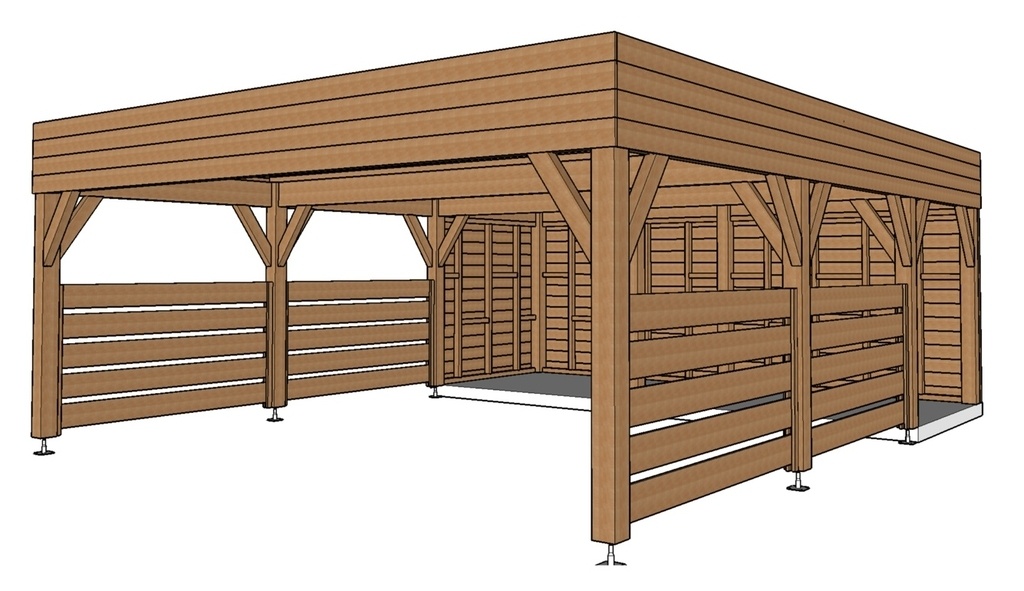

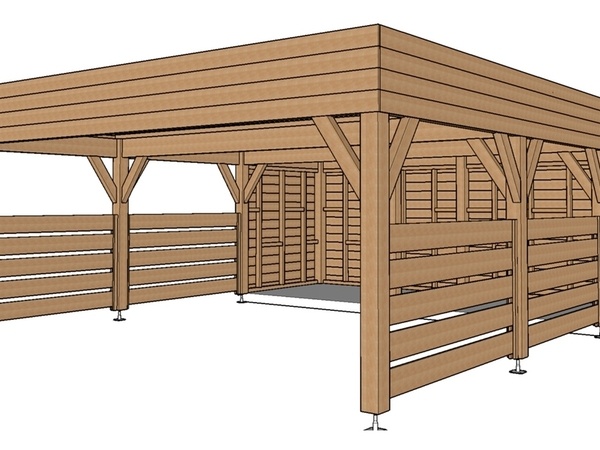

Avec toutes ces infos j'ai donc réalisé mon plan avec sketchup
Etape 1 - Fondations
Bon on sort un peu du bois mais à un moment donné il faut bien le poser quelque part cet abri :)

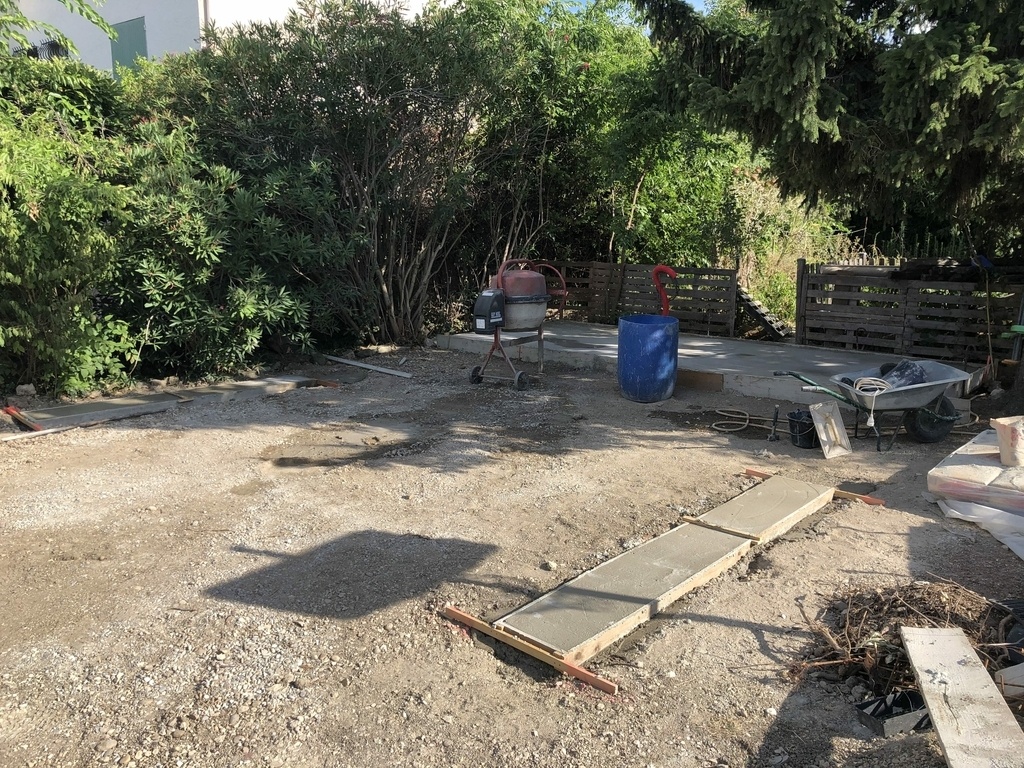

Du coup j'ai commencé par faire les fondations sous le soleil au mois d'août.

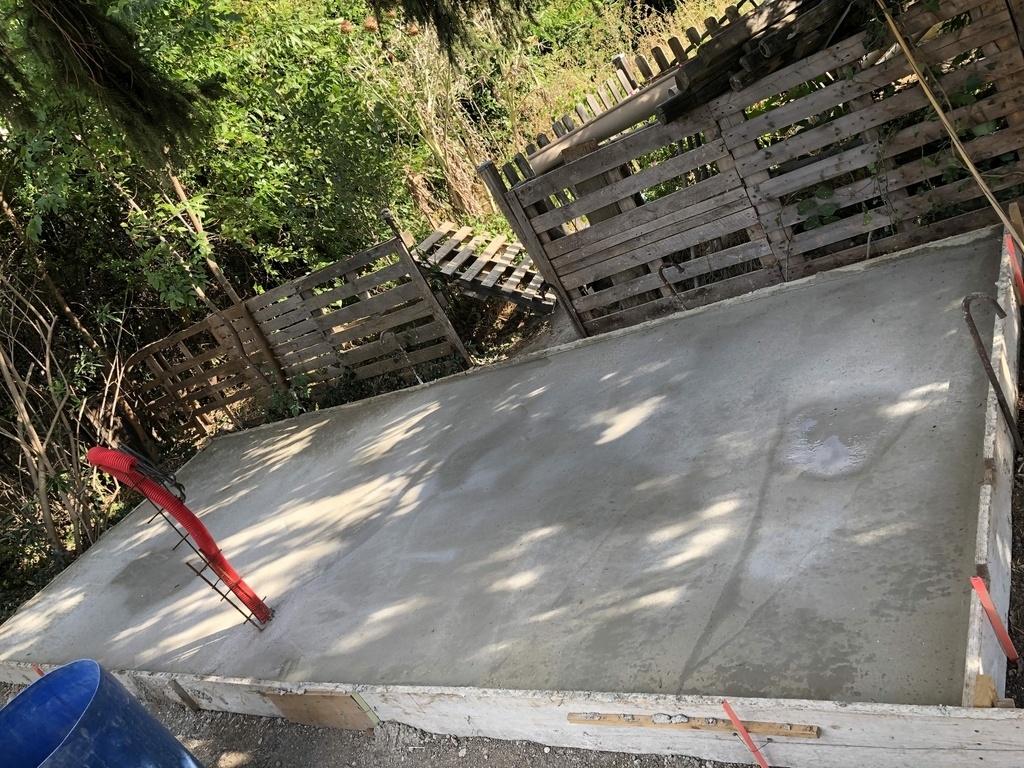

- Une dalle pour la partie semi-abritée au fond (6m x 2,3m x 0,2)
- Deux fondations pour les 4 autres poteaux (3m x 0,4m x 0,3)
Coté matériaux utilisés :
- 4 bigbag de mélange à béton
- 40 sacs de ciment
- 10 treillis soudés en 8mm
- 10 carrés de 10 en 8mm
- 1 Semelle de fondation de 6m coupée en deux
- 60m de gaine électrique et le cable qui va avec
Coté matériel :
- 2 bétonnières de taille standard
- Pleins de bras :p
- Une minipelle pour amener l'alimentation électrique
- Une lisseuse à béton

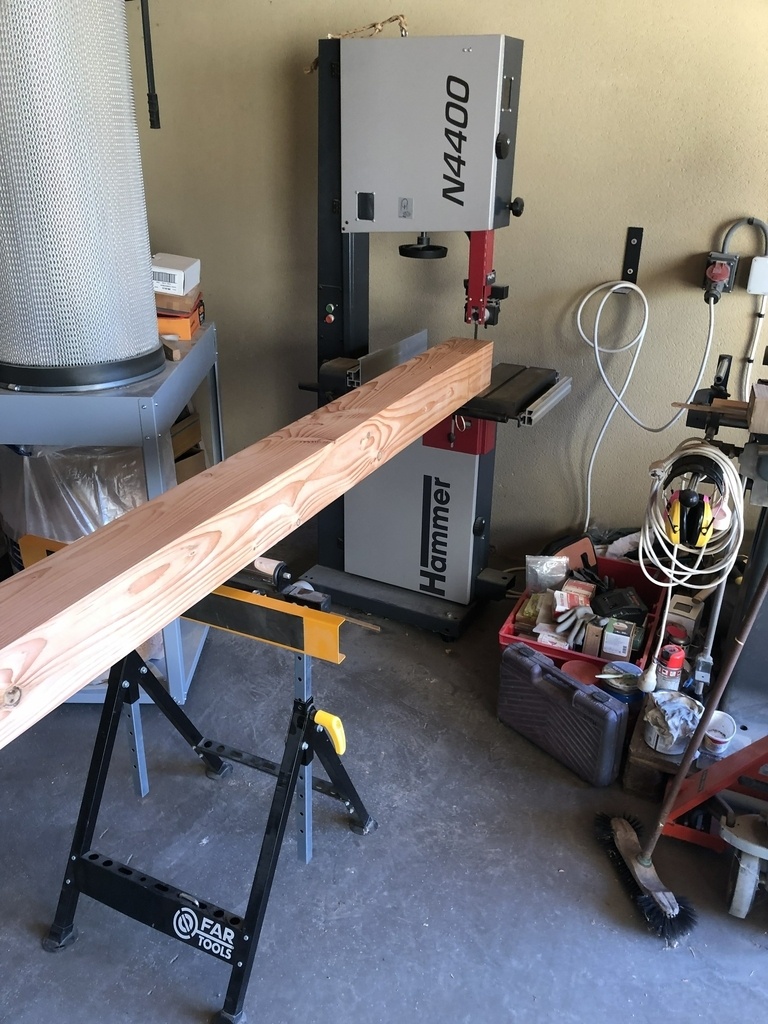

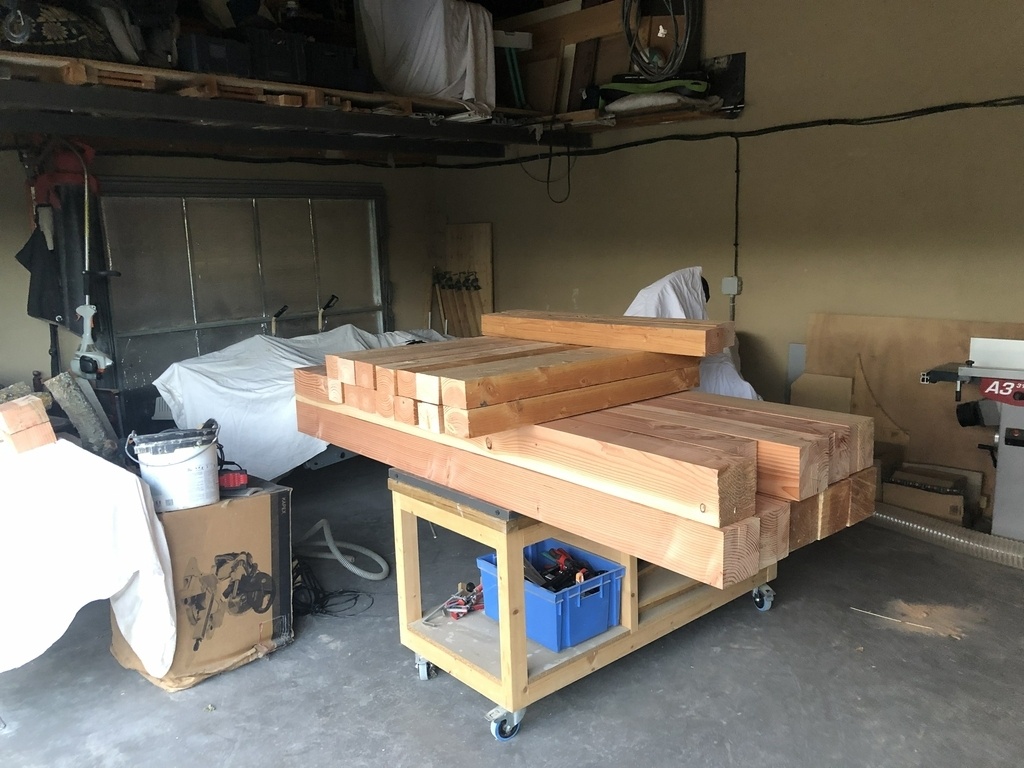

Etape 2 - Mise à longueur et débit des pièces

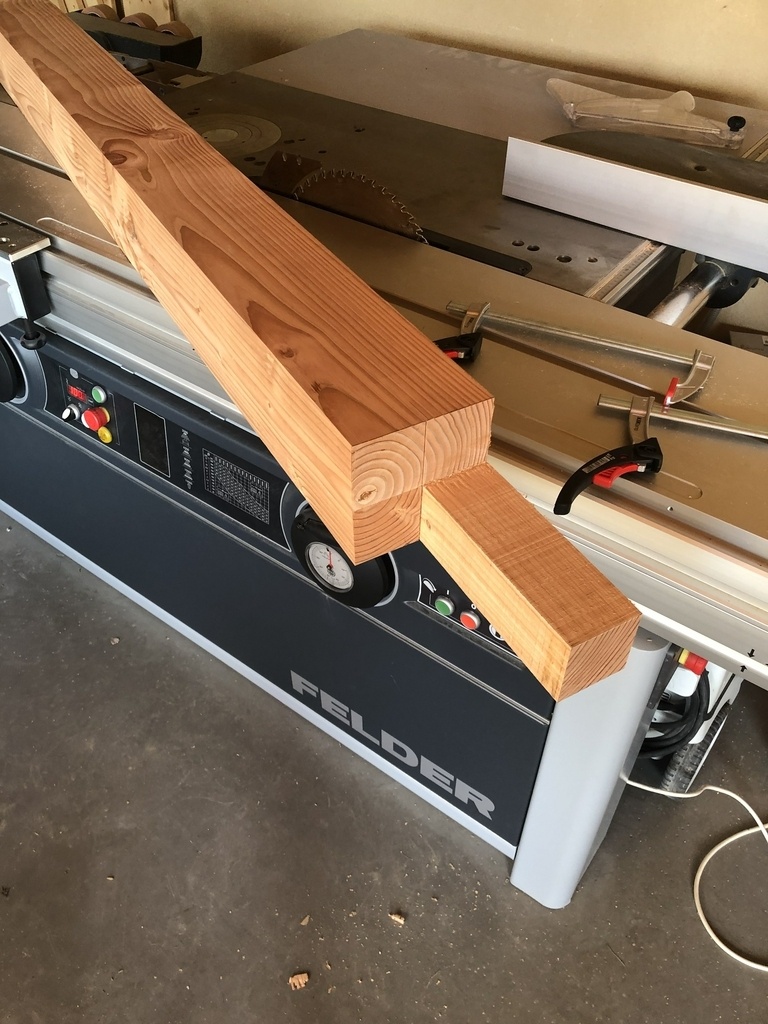

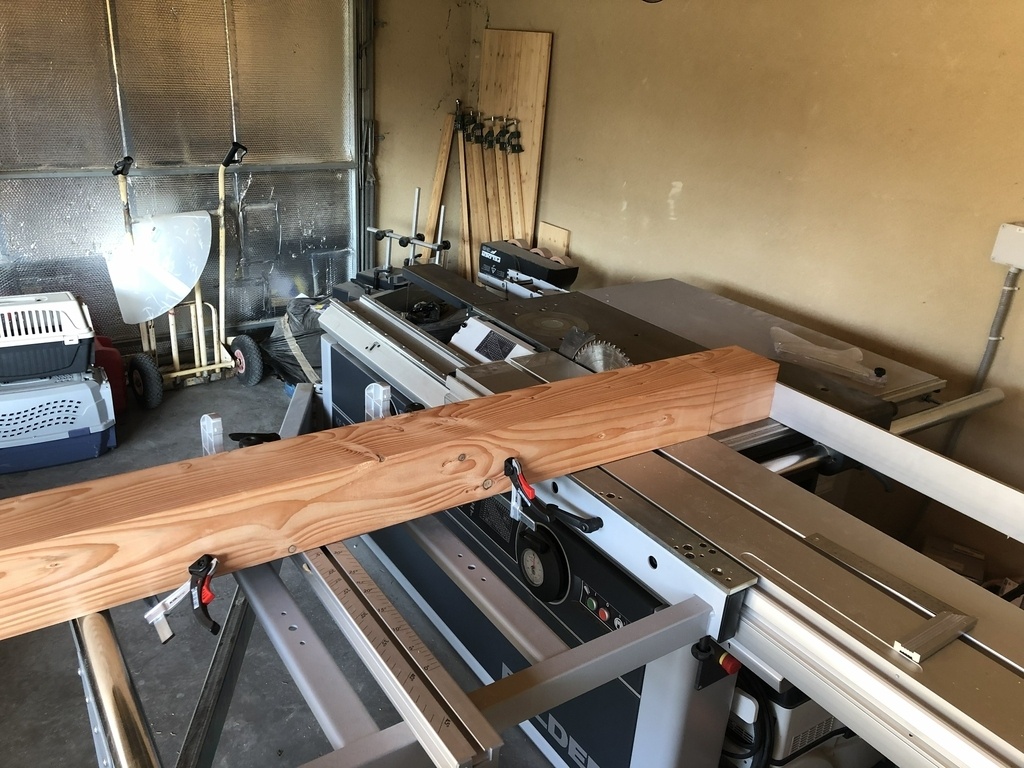

Bon maintenant que j'ai mon beau plan sketchup et un plugin opencutlist au top je vais à l'atelier pour la première étape (la plus simple) mise aux cotes des principales pièces :
- Les poteaux
- Les contre-fiches (ou jambes de force)
- Les pannes

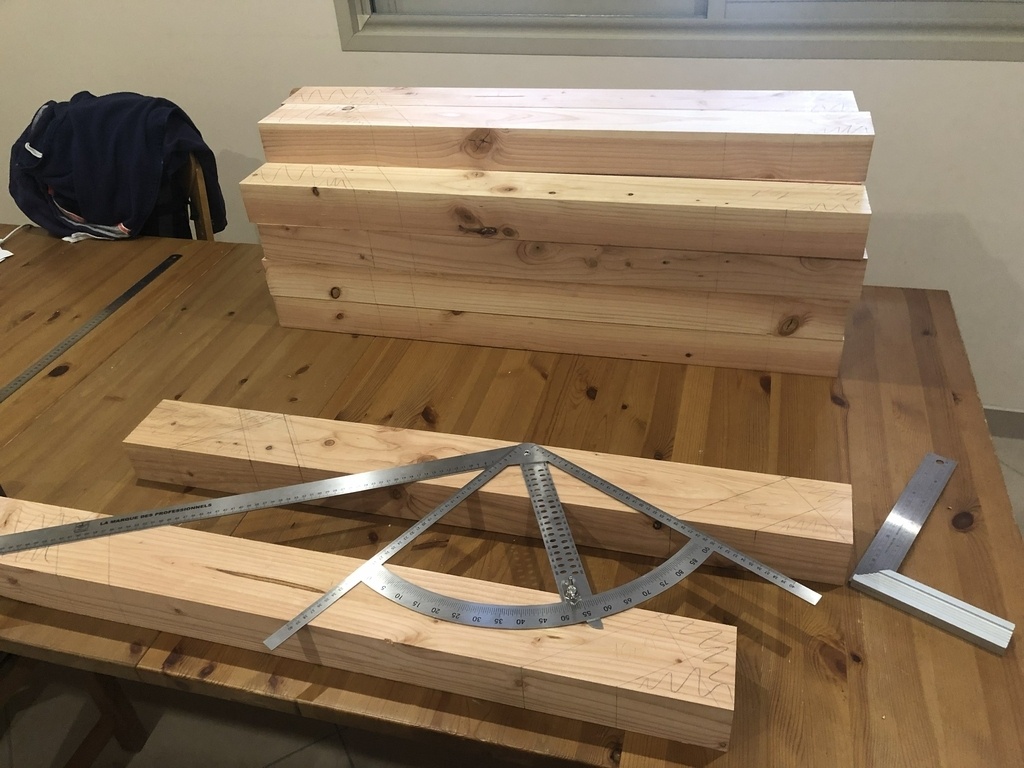

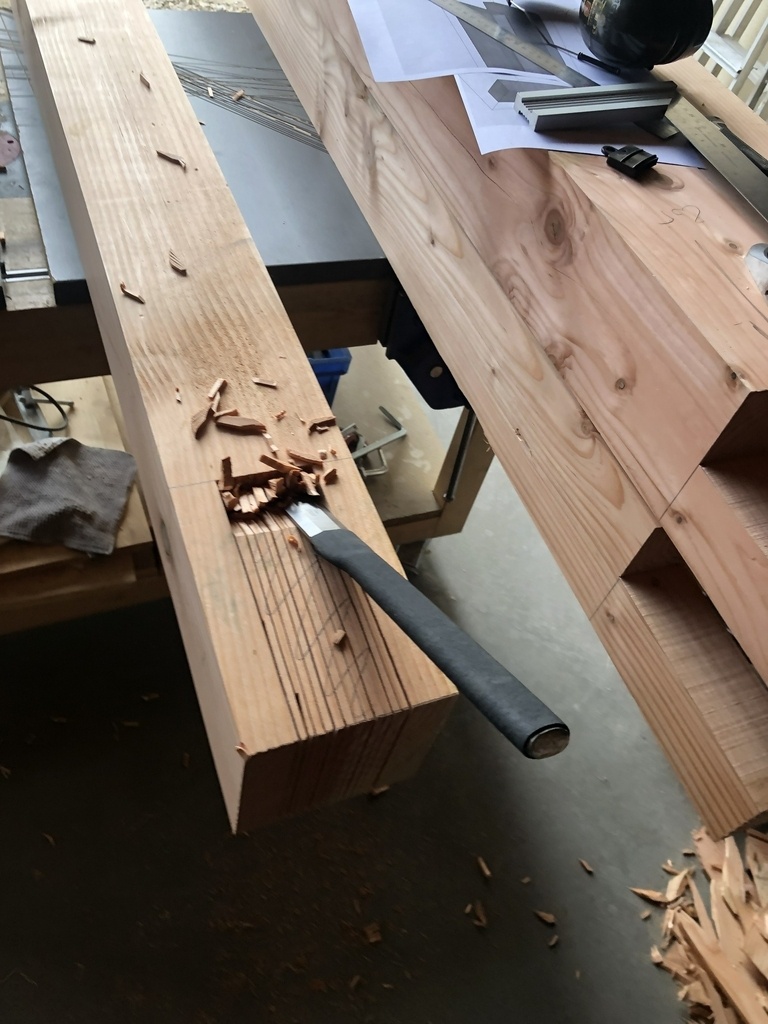

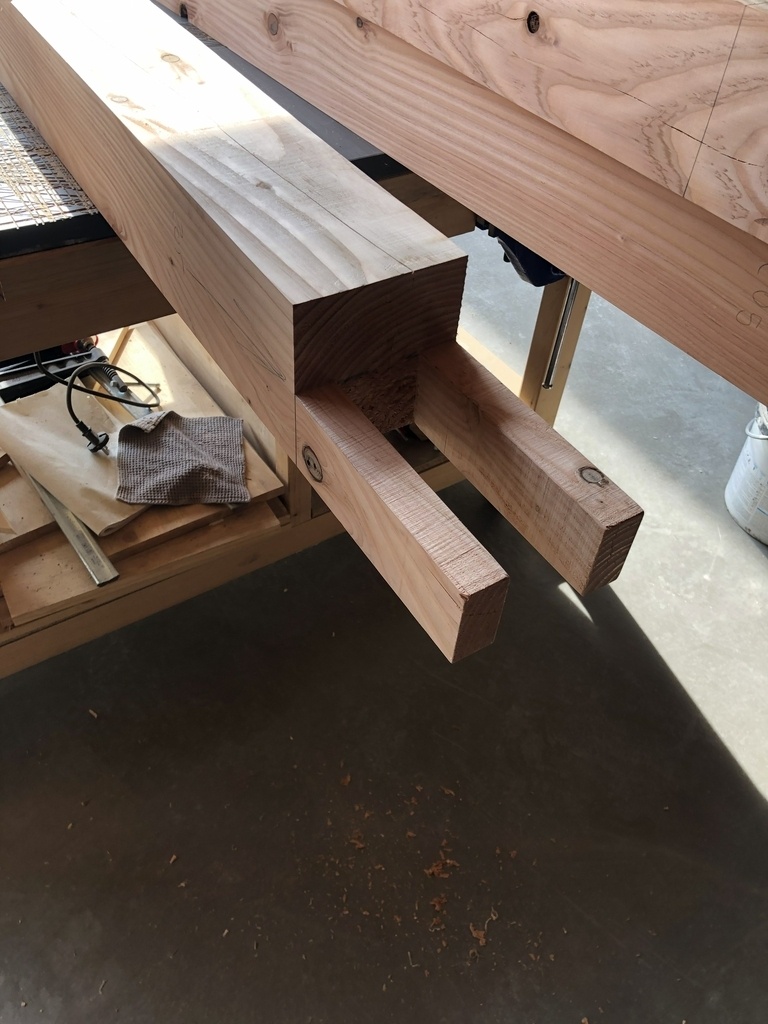

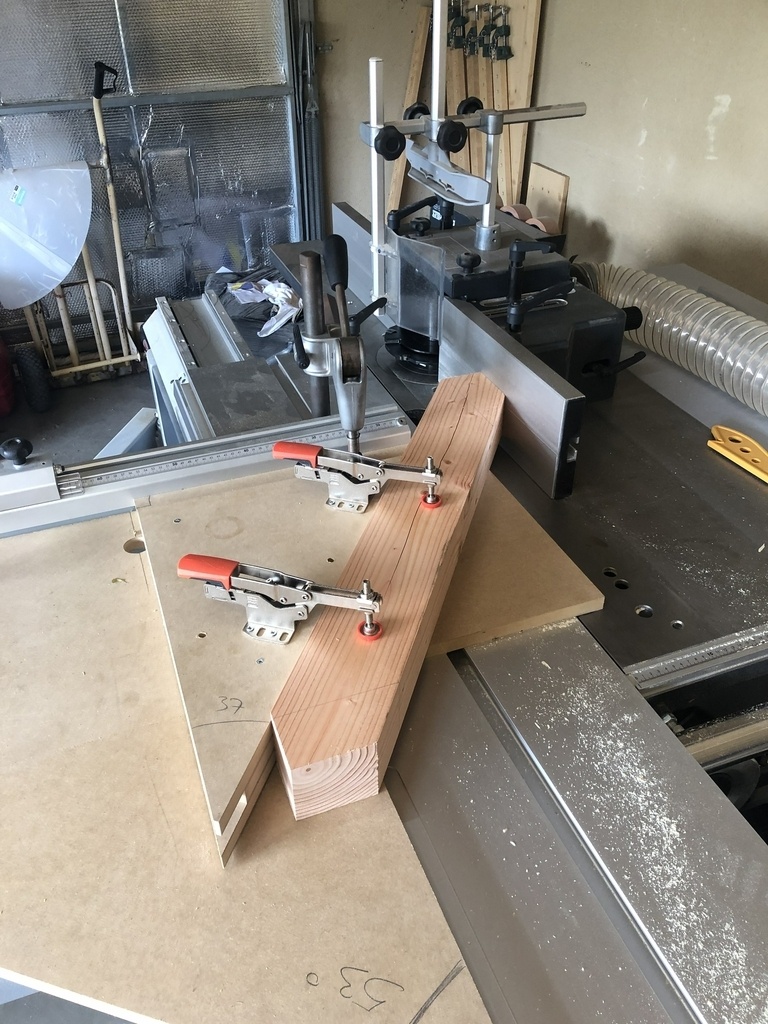

Donc là je rentre pas dans le détail mais j'ai quand même du réfléchir un peu pour pouvoir usiner les pièces en série de manière précise donc évidemment j'ai créé 2 gabarits pour l'usinage des contre-fiches
Quelques photos pour illustrer
petit rajout de photos

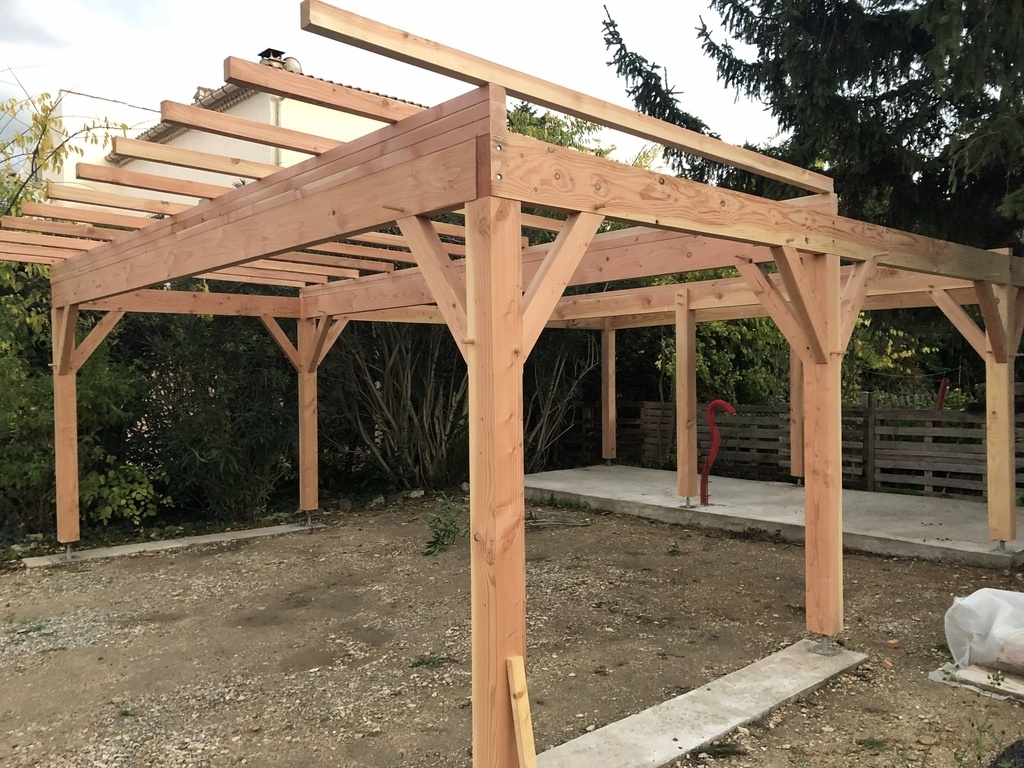

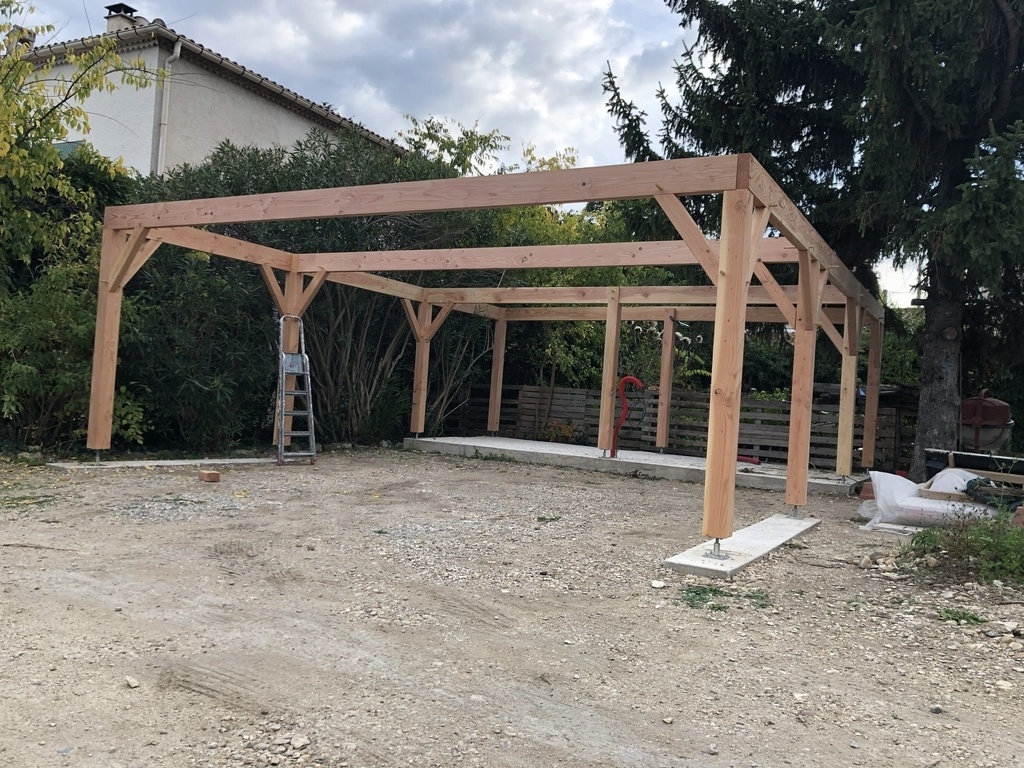

Etape 3 - Montage de la structure porteuse
Bon comme je suis tout seul sur ce projet et que je veux pas embêter ma femme si c'est pas indispensable, il a fallu s'organiser pour pouvoir monter la structure tout seul ou presque :)

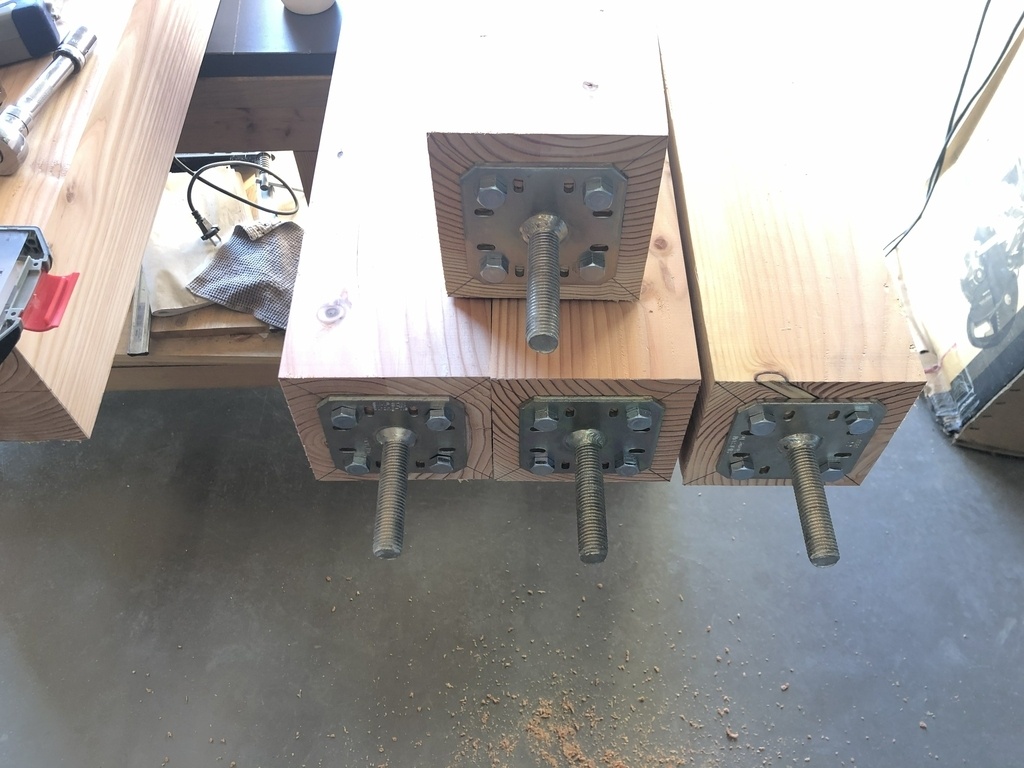

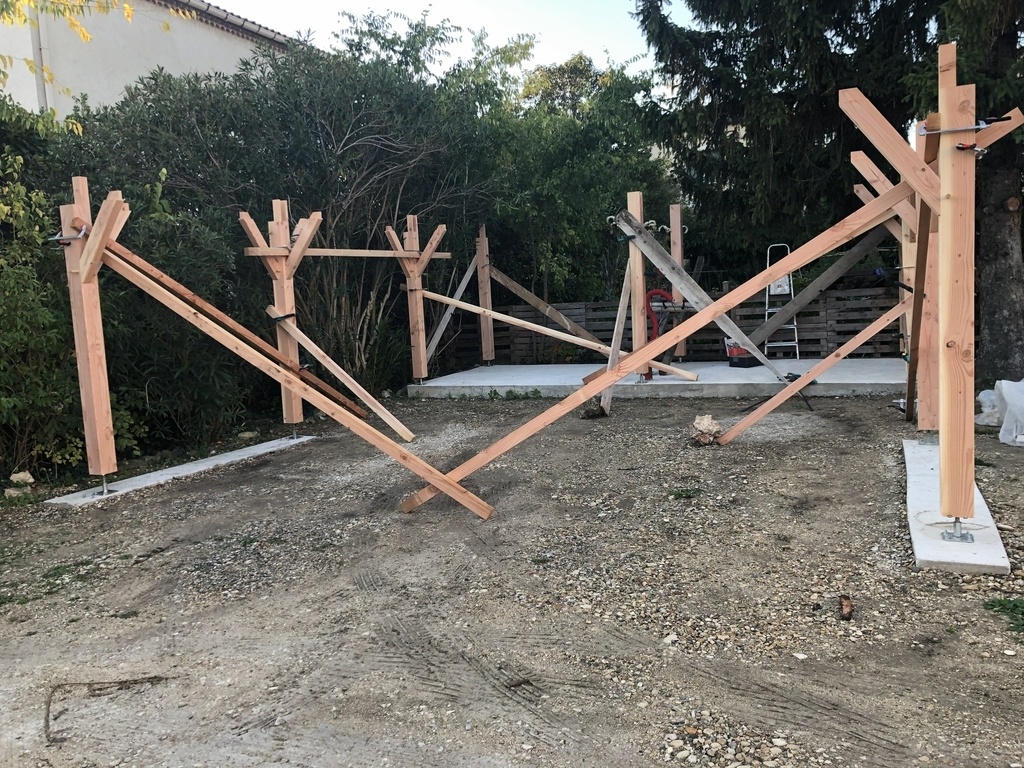

Donc implantation des poteaux avec perçage des supports de poteaux réglables à l'aide d'un laser pour les positionner, installation des supports avec des goujons d'encrage et installation des poteaux.
Réglage de la hauteur de chaque poteau au laser
Puis pose des pannes et là j'avoue j'ai sollicité un collège pour les plus grandes et un peu ma femme aussi
La suite en image !

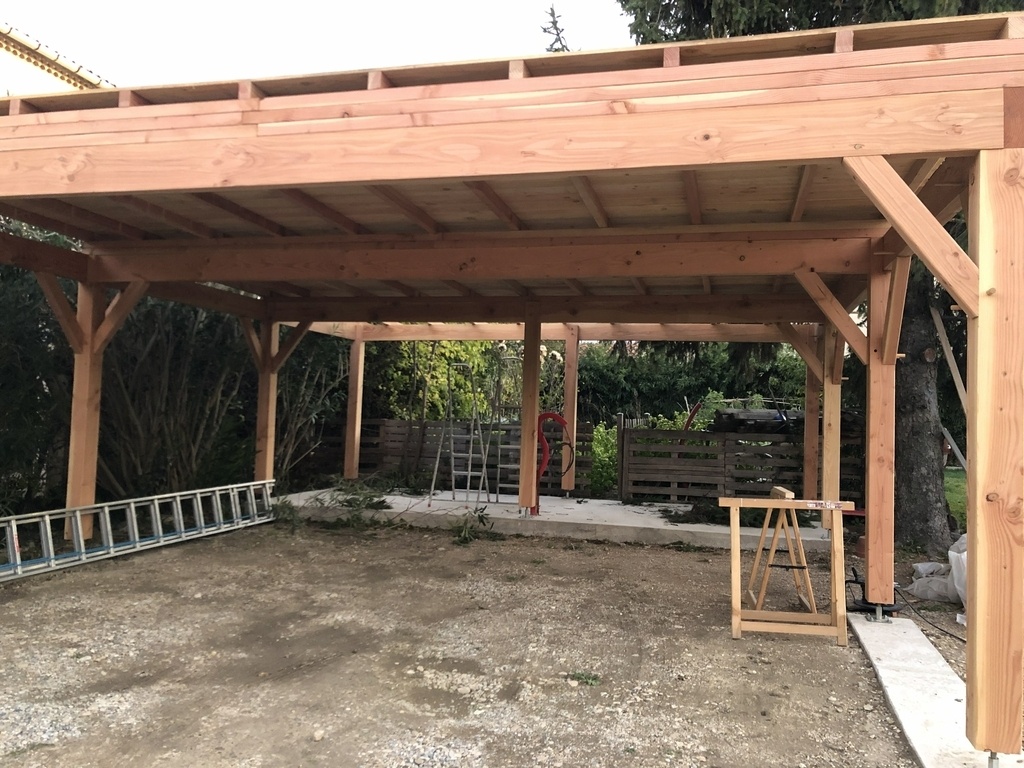

Etape 4 - Montage du toit
Une fois ma structure porteuse en place, me voila à installer mon toit.
Là rien de bien compliqué :
Création de la pente avec des chevrons positionnés sur chaque panne
- 3 sur la première
- 2 sur la deuxième
- 1 sur la troisième
- je vous laisse deviner pour la dernière

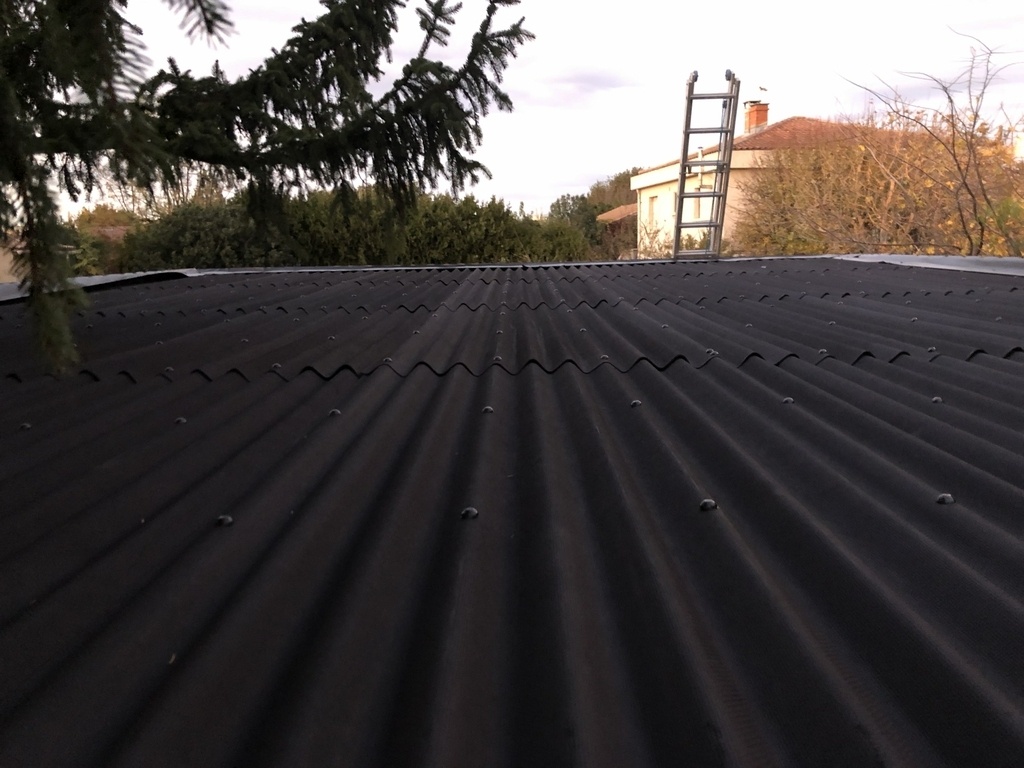

Après chevrons, voliges et pour faire l'étanchéité j'ai posé de la plaque bitumineuse ondulée

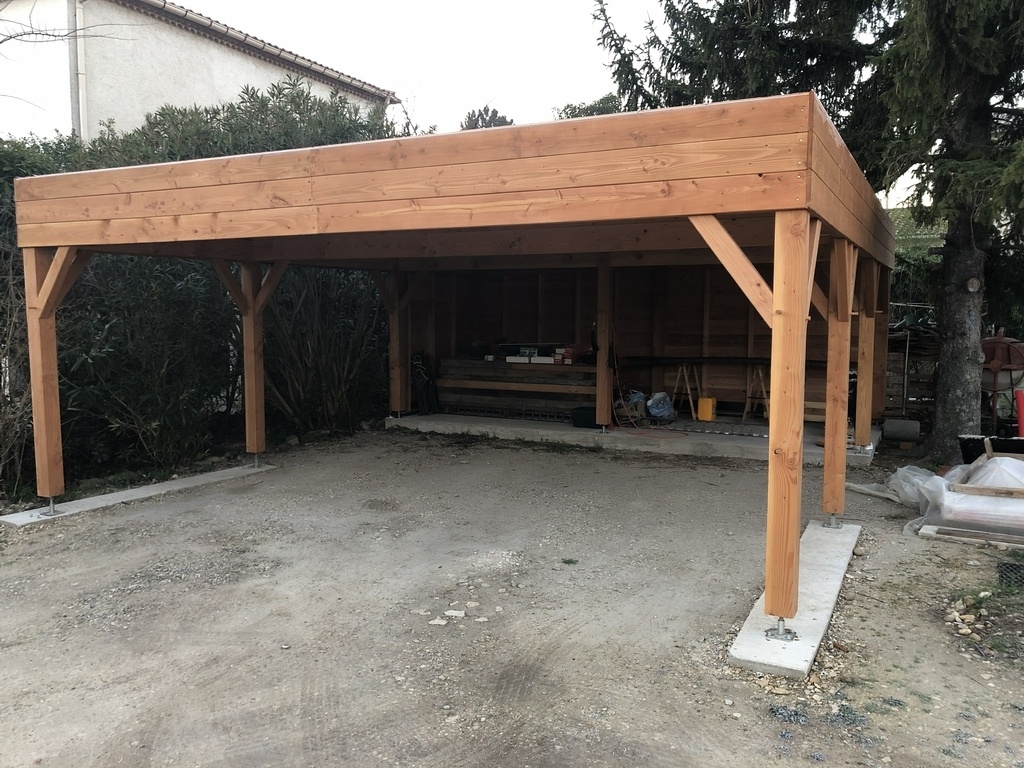

Etape 5 - Cloisons & Acrotère
Maintenant habillage !
Bon en fait l'acrotère je l'ai fait avant de faire l'étanchéité mais j'ai oublié de prendre des photos :)

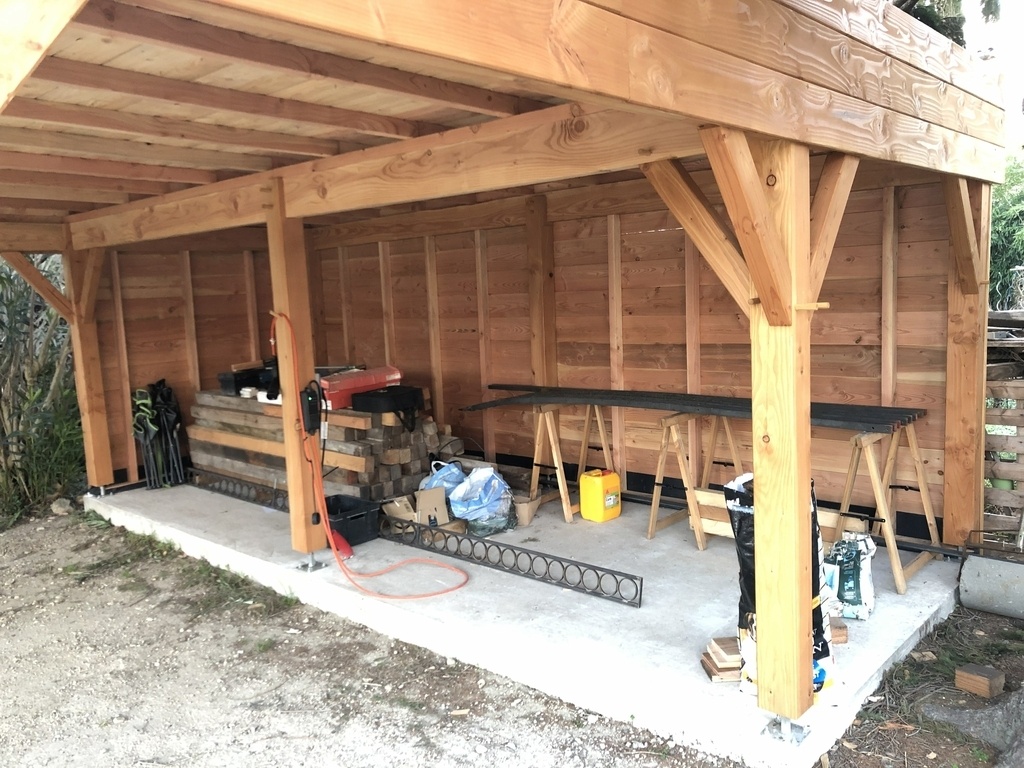

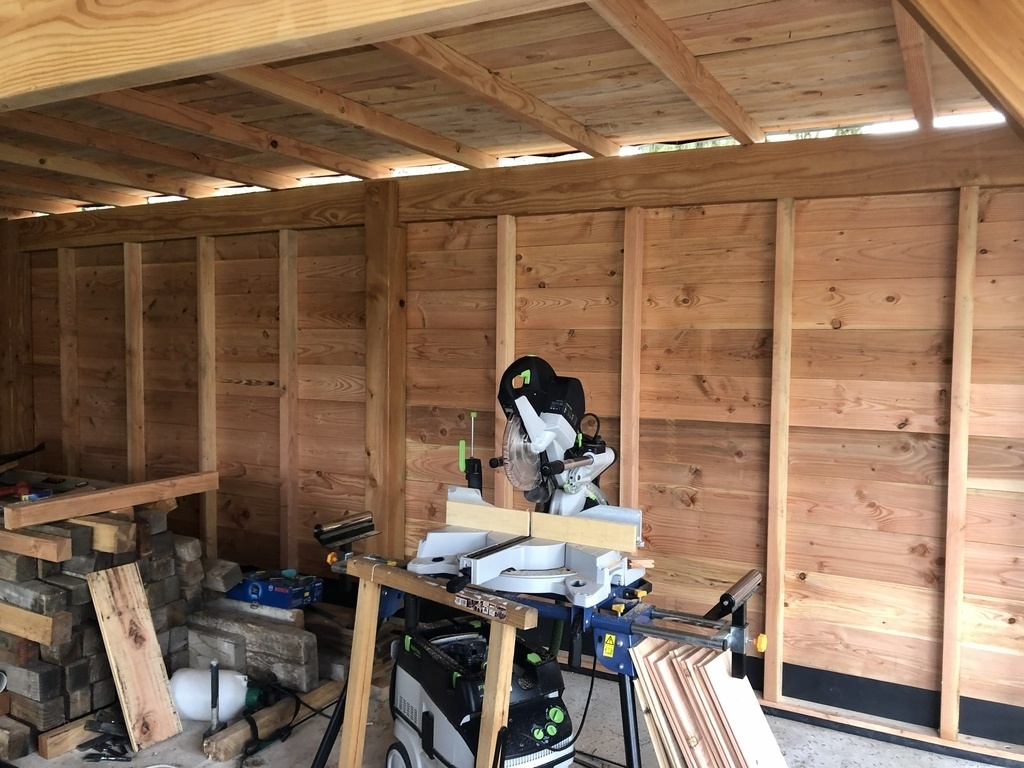

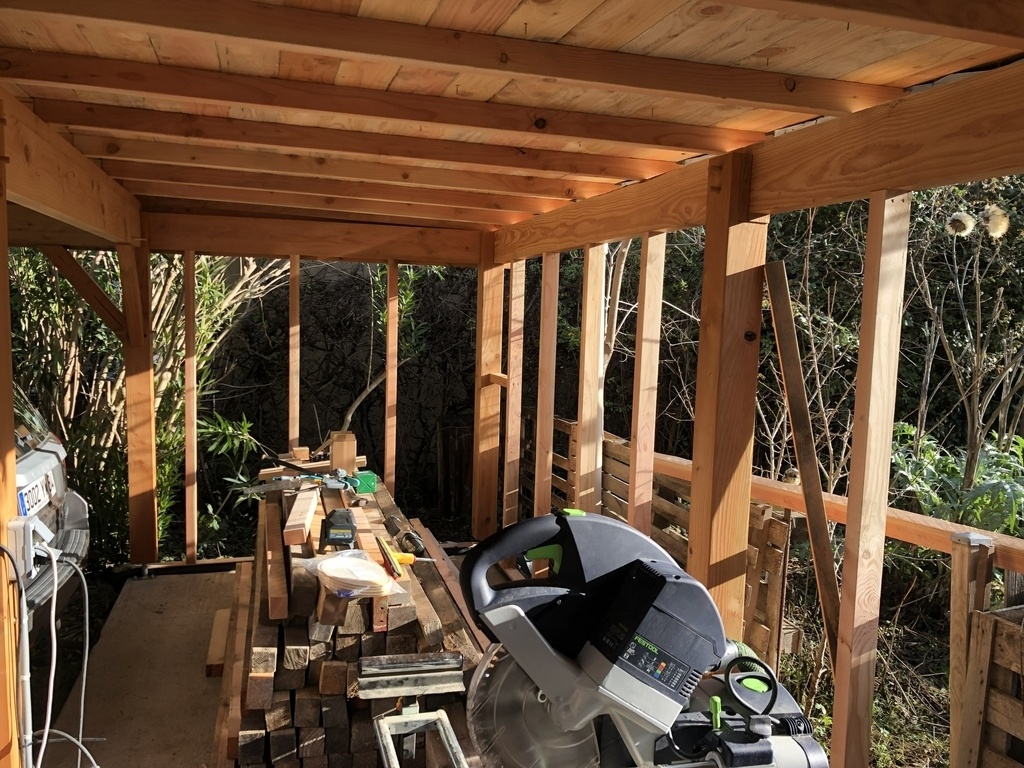

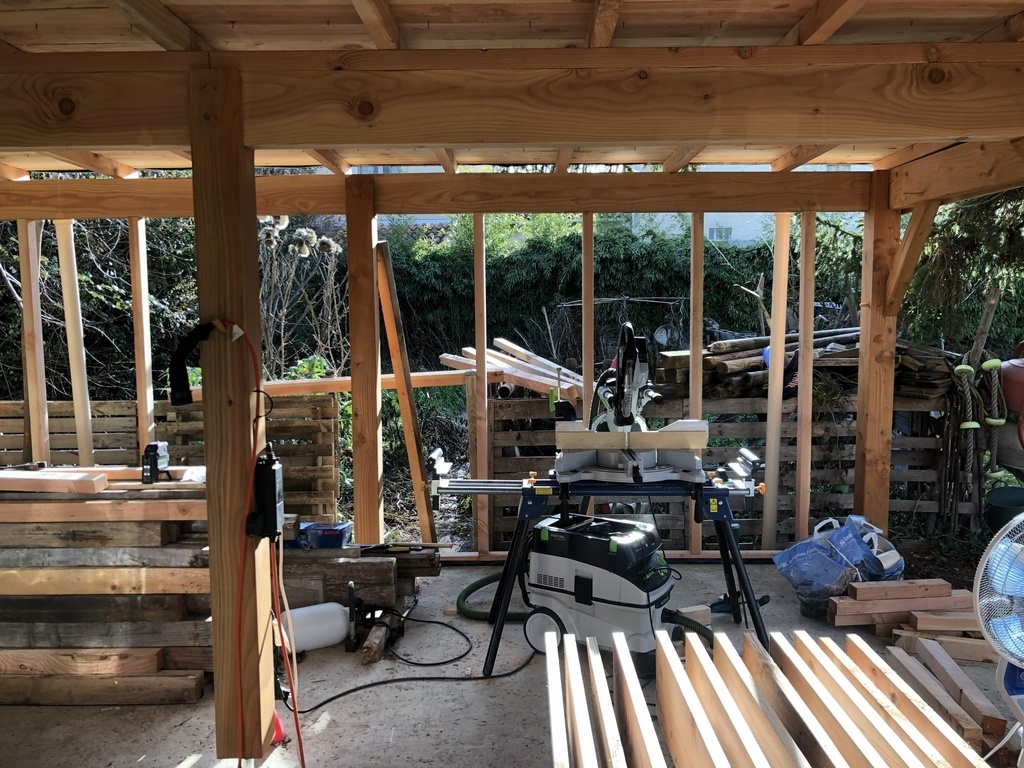

Donc il me restait à faire les cloisons pour fermer le fond pour pouvoir ranger un peu plein de trucs :)
Au début j'avais prévu de faire une cloison avec lisse basse et haute que je fixerai sous la panne mais étant donné que la panne du fond qui accueille les cloisons présentait un arc assez important j'ai mis une lisse basse et j'ai fixé les montants sur la lisse basse et directement sur la panne.
Une fois les cloisons faites, c'est du légo installation du bardage
PS : enfin du légo quand on achète du bardage, là j'ai acheté des planches et j'ai fais le bardage moi-même à la toupie donc ça prend un peu de temps mais je suis content du résultat ! (bon encore une fois pas de photo pour cette phase)

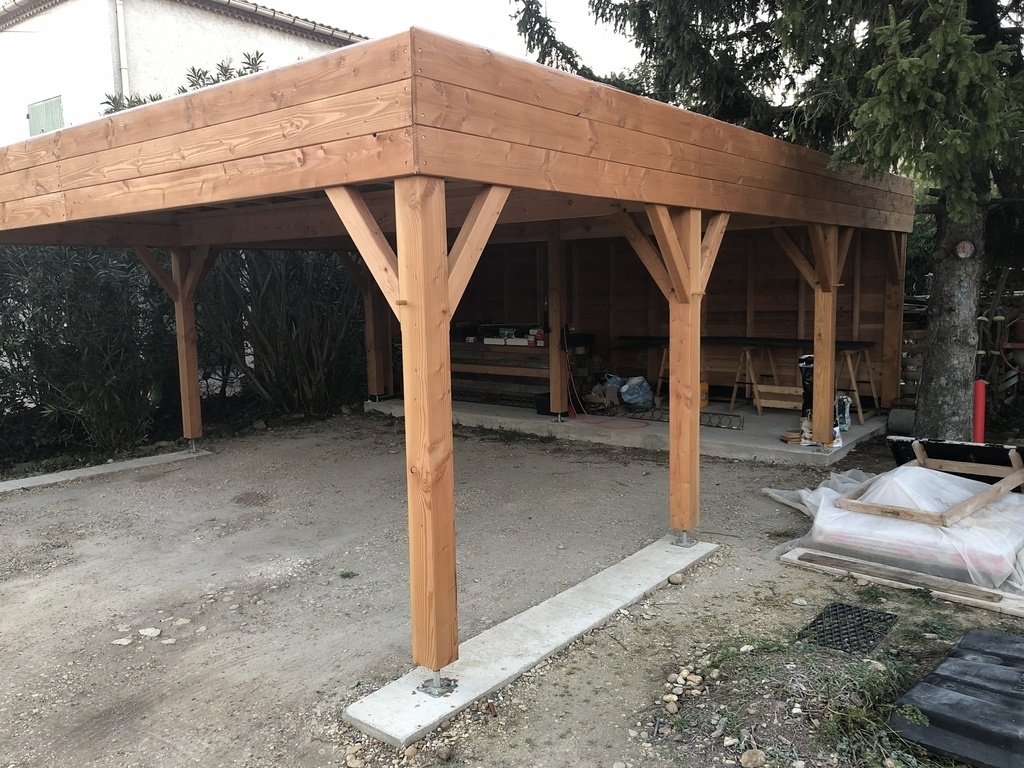

Bilan
Une belle aventure qui aura demandé quand même pas mal de boulot mais m'aura appris pas mal de chose.

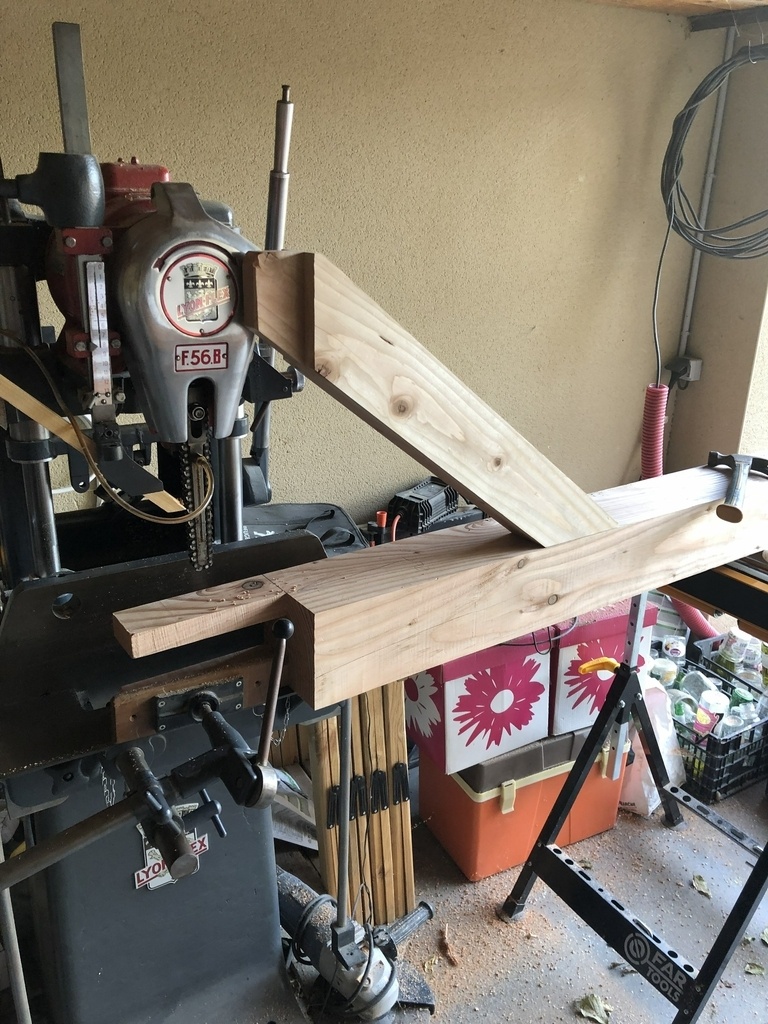

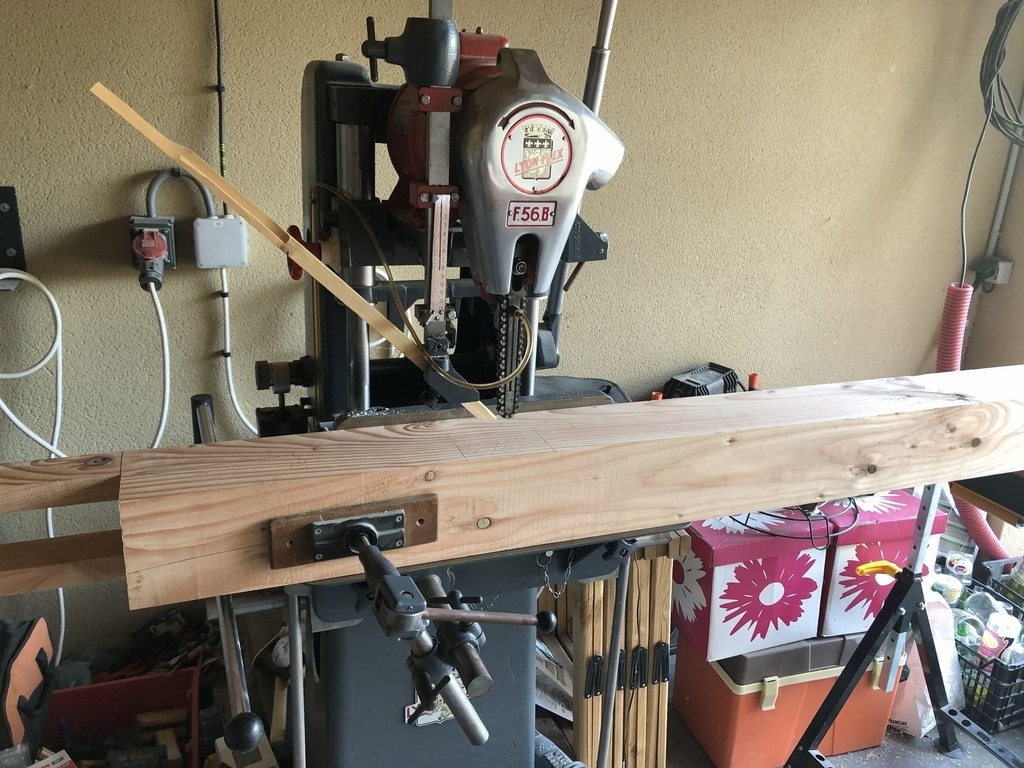

J'ai pu tester la mortaiseuse que j'avais restaurée l'année dernière et je regrette pas l'investissement et le temps passé car à la main faire la 20aine de mortaises ça aurait été plus long :)
Pour moi les outils indispensables pour cette réalisation :
- Dégau/rabot pour les poteaux et contre-fiches
- Combiné scie toupie
- Scie à ruban
- Mortaiseuse
- Scie plongeante
- Ebauchoir + marteau + maillet
Coté budget :
- les fondations : 1000 € (sans compter le matériel qui ne m'a rien coûté, merci les amis)
- Bois et quincaillerie : environ 3000/3200 €
- Etanchéité du toit : 500/600 euros
Pour les gouttières et évacuations j'avais des restes de la maison donc pas budgétisé
J'espère que ça vous aura apporter quelques réponse si certains d'entre vous veulent se lancer dans l'aventure !
Publications associées
Licence
Discussions
Beau projet, bien mené avec du bel outillage. Bravo
Je ne suis pas fan des plaques ondulées bitumineuses. J'ai l'impression qu'elles vieillissent mal. Personnellement j'aurai opté pour des tôles type Bacacier. Mais j'ai entendu dire que le prix avait explosé ces derniers mois.
Je viens de me rendre compte que ma réponse initiale n'a pas été publiée, j'ai du oublier d'appuyer sur le bouton :)
Oui effectivement j'avais prévu au départ le bacacier mais le tarif s'est envolé et les dispo ne sont pas toujours la non plus on verra à l'usage
Beau boulot, bravo ! Petite question: pourquoi faire un plot béton de 3 mètres de long pour 2 poteaux plutôt que 2 petits plots de 30*30 pour chacun des poteaux.
Au départ j'avais prévu de faire une semelle de fondation jusque sous la dalle pour avoir un ensemble stable et qui bouge de manière homogène.
Mais j'ai du abandonner l'idée à cause des racines de l'arbre.
D'un autre coté je suis pas maçon donc de simples plots peuvent suffire mais la je suis sur qu'il s'envolera pas vu qu'on a chaque année des vents qui dépassent les 100 km/h.
Réponse à une utilité faite avec beaucoup de passion. Le côté pratique avec la solidité en prévision de ..... On voit l'efficacité de faire soi-même avec les contraintes locales. Félicitations.
Merci ! Comme on dit on n'est jamais mieux servi que par soi-même :p
Félicitations pour la réalisation !
Avant tout, un grand merci pour le temps pris pour partager les photos, le plan skp et le retour d'expérience
Je cherche à faire sensiblement la même chose chez moi, et si vous aviez juste un peu de temps pour qques questions et nous donner un retour après ces deux premières années de vieillissement, vous feriez un heureux :
Désolé pour le déluge de questions.
Bonne continuation à vous !
Bonjour,
oui le lien vers l'outil de calcul a été supprimé par l'auteur malheureusement.
1m supplémentaire en largeur ça représente une augmentation de 20% mais de mémoire le tableau allait jusqu'à 7m max mais quid des sections . . ., malheureusement je ne pourrai pas vous conseiller plus sur ce point !
Pour le bois, il s'agit bien de douglas direct scierie et au bout de 2 ans la structure n'a absolument pas bougée. J'ai juste quelques planches qui font un peu la banane sur le bardage au fond mais rien de génant.
J'ai utilisé un saturateur blanchon en traitement que je vais d'ailleurs renouveler avant l'hiver
Pour la pente pas de souci d'écoulement (si j'enlève bien les aiguilles de pin évidemment :p)
Coté équipement rien d'impossible mais effectivement ça prendra plus de temps ! Avec une scie plongeante, (une scie à main pour les grandes profondeurs), des outils à mains et une perceuse avec mèche adaptée pour les mortaises ça le fera. Tu trouveras tout ce qu'il faut ici : youtube.com/wa...Zq1JRKRRVtU6f4S
Pour les vis je n'ai pas de référence sous la main mais de mémoire on est sur du 6/120 avec un filetage au 3/4
