Bonjour daho12. Je me permets de déplacer cette publication dans la rubrique Pas à pas.
Tu peux ainsi y modifier ou compléter le contenu par des articles plus détaillés si tu le désires.
super, merci
il est vrai que je suis novice sur ADB
Hâte d'en lire d'avantage sur le tracé ! Je vais avoir à en faire une dans les 6-8 prochains mois.
bonjour
pour daho 12 cela fait suite a mon message
etienne desthuilliers le Roy de la main courante débillardée kaj est bon en epure
etiennedesthuilliers merci
Sachant aussi que les sections intermédiaires seront obligatoirement gauches ! Vu du pas a pas de notre amis Jacky !
Merci Sylvain pour la pub.
Oh, mais j'étais passé à coté ! :)
kaj j'avais déjà conseillé d aller voir votre epure a daho 12 moi je continu a les faire les mains courante sans épure , bien amicalement Étienne
daho12 et etiennedesthuilliers : Je me demande... Au dela de la perfection "mathématique", est-ce que vraiment c'est très ergonomique pour la main, de faire une main courante qui soit parfaitement de section carrée?
J'ai comme l'impression qu'il faut jouer avec la géométrie et gauchir les choses, pour que la main soit "bien", plutôt que de faire de la théorie mathématique.
En d'autres termes, j'ai l'impression que la main préfère quand on triche...
Mais peut-être est-ce une impression de béotien néophyte...
bonjour
il ni a aucune importance la main courante peu avoir plusieurs formes
le problème n est pas la , si la section n' est pas parfaitement d équerre par rapport a la normale il est impossible de toupiller et d 'avoir une section constante essayer de toupiller au champignon et vous comprendrez vite le problème
et si la main courante monte vite le problème est pire
ce n est pas une coquetterie mathématique
mon grand père avait compris la difficulté en commençant par le dessous puis en tirant d 'épaisseur et ensuite faisant les coté d 'équerre a la normale
mais tant qu'a faire un tracé autant le faire bien car souvent cela passe mais quelque fois c est dramatique
être béotien je le comprend mais néophyte par dessus le marché je me demande ce que cela peu donner
bien amicalement etienne
etiennedesthuilliers
C'est exactement, sur l' ensemble de votre réponse, ce que j'allais écrire....

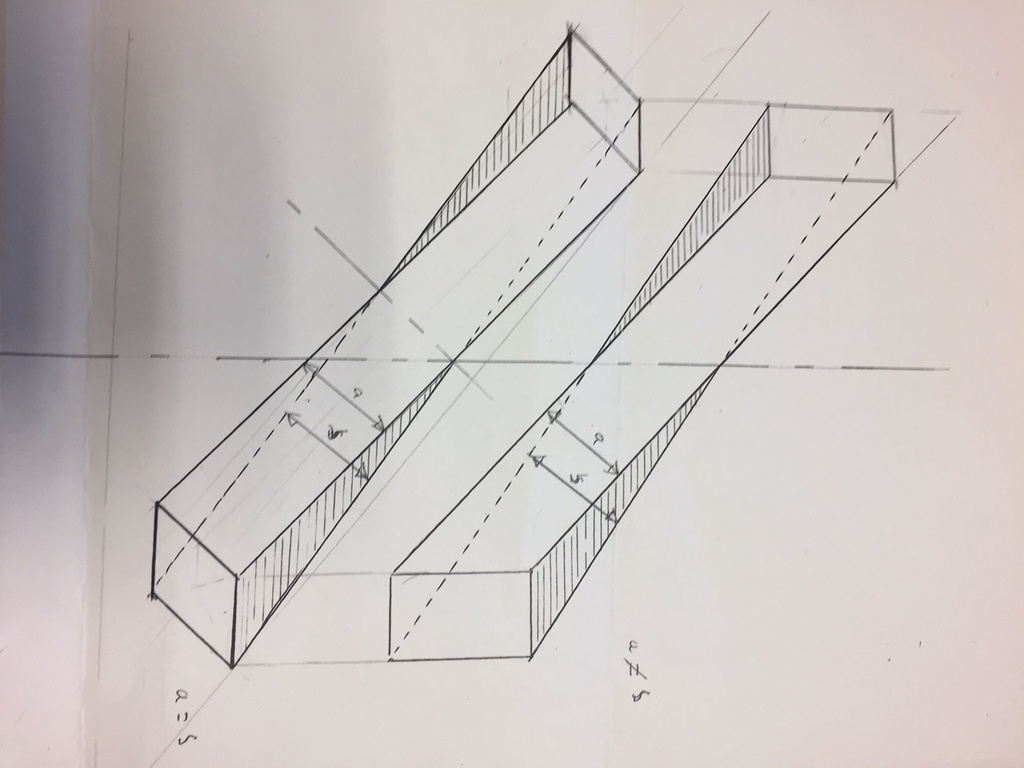

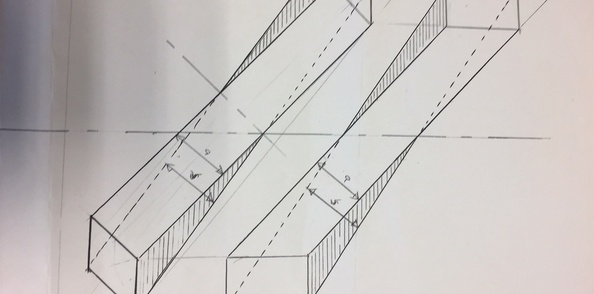

Il faut définir Géométriquement le problème d'une Pièce à débillarder :
1-Définir/choisir la Ligne de Pente de la Main Courante, selon le type d'escalier 'Balancé'.
2 -A chaque point de celle-ci, en Projections Horizontale et Verticale, déterminer la Tangente, puis la Normale Horizontale à cette Tangente inclinée au même point de la Ligne de Pente, puis La 'Section Droite' Plane à ce point de la L. de P. Celle-ci étant Carré/Rectangulaire (4 Angles droits). Ceci avant Reprofilage/Mouluration.
3 -Ce qui veut dire, à ce stade, dans les parties courbes, que la Surface Supérieure et Inférieure sont des Surfaces Réglées, dites Conoïdales. Quand aux Surfaces des Flancs Int. et Ext., ce sont des Surfaces Réglées NON Développables... c. à dire des Droites Asymptotiques (Inclues dans chaque Surface Courbe), MAIS NON //es (Dépendent des inclinaisons des Tangentes le long de la L. de Pente courbe)
C'est pourquoi le sciage à la Scie à Ruban, ici, est à oublier.... La Solution est bien expliquée par EtienneDesthuiliers ci-dessus.
4- Mises à part quelques Astuces pratiques, en rapport tout de même avec la Géometrie du Problème... il serait souhaitable, à chacun, de faire une Epure papier,sur 3 ou 4 points de la L. de Pente en partie courbe de la Main Courante... avant Moulurations.
Sur Pinterest, vous avez quelques exemples bien ciblés et explicites...
Pour comprendre plus facilement, il faut imaginer le travail de l'outil, toujours d’équerre avec la surface de référence (toupie champignon ,toupie resch, tarabiscot ), et non d'aplomb, ce qui est l'erreur de tout débutant .
Avec une courbe régulière, et des faces aplomb, ça passe généralement, car la déformation est constante sur la longueur ce qui "recalibre" , là est le point ou le novice fait ensuite des erreur de tracé sur de l'irrégulier ,en essayant de reproduire ce qu'il connait avec le régulier !
Donc il faut anticiper les déformations logiques et savoir les tracer !
C'est à dire que pour usiner le dessus de la main courante, on va la poser sur le côté pour travailler au champignon ? C'est ça ?
+10. Oh oui.
bonjour
j ai fait un pas a pas en 240 pages ,il faut se le faire offrir pour noël
etienne
Sur ADB ?
JPA33 rampe-bois.com...ions/livre.html
JPA33 je vous ai mis un mot dans votre boite etienne
etiennedesthuilliers A l'instant.... rien en Messagerie ?
je vous ai renvoyé un message
en messagerie
Étienne
etiennedesthuilliers je viens de vous répondre en messagerie.
J.P.
