A quatre temps

A quatre temps
+

Réalisé à partir de chutes de différents bois,

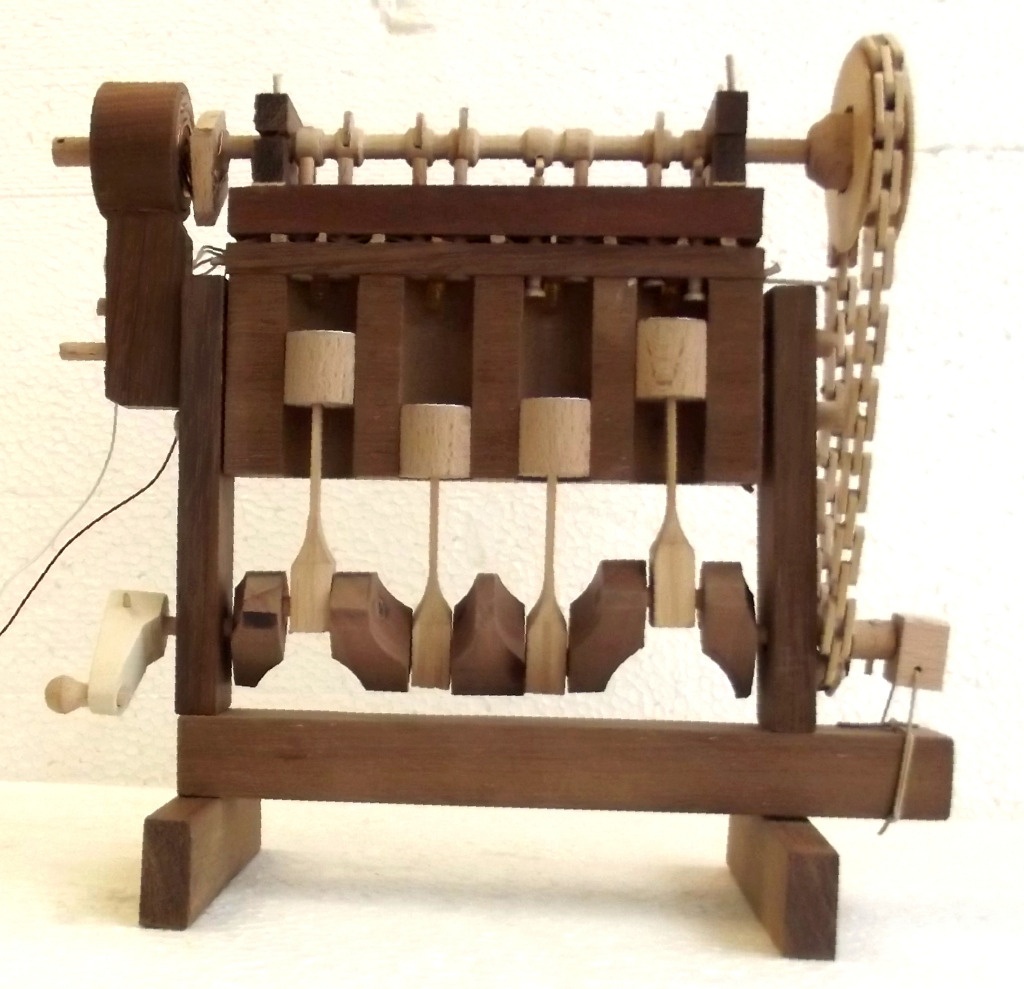

ce petit montage permet de visualiser le fonctionnement d'un moteur à 4 temps

Liste des articles


Partager

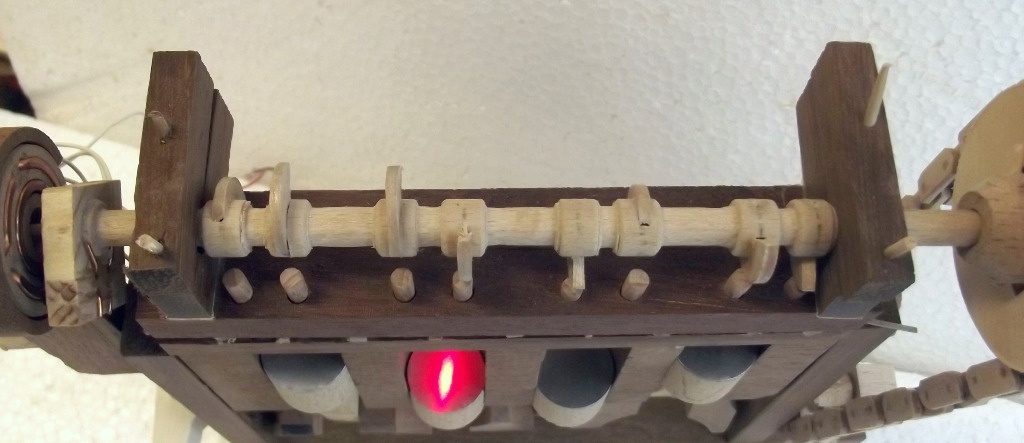

Soupapes et arbre à cames

L'arbre à cames porte 8 cames calées pour un distribution 1_3_4_2.

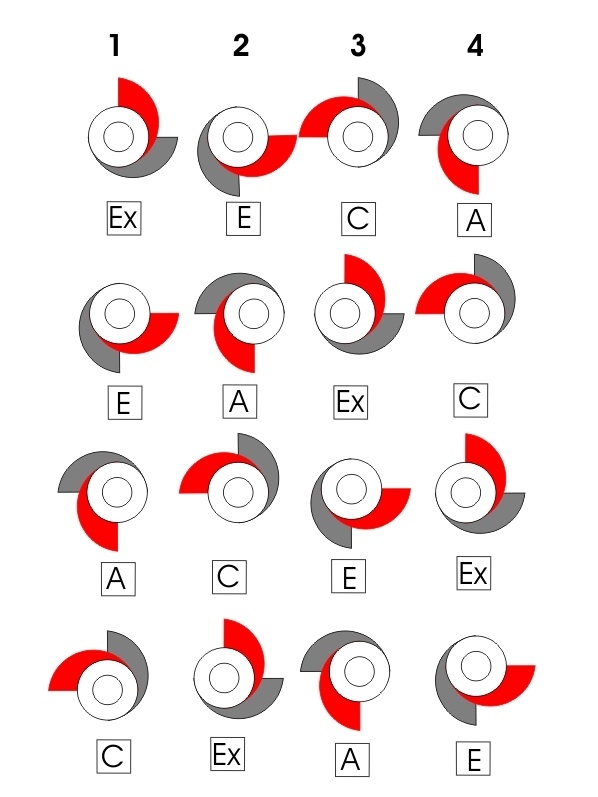

Sur le schéma en rouge les cames d'admission, en gris les cames d'échappement.
Chaque ligne représente un quart de tour de l'arbre.
Les soupapes ont un axe de 3mm percé et traversé par un élastique de 1mm qui fait fonction de ressort de rappel.

Publié

Partager

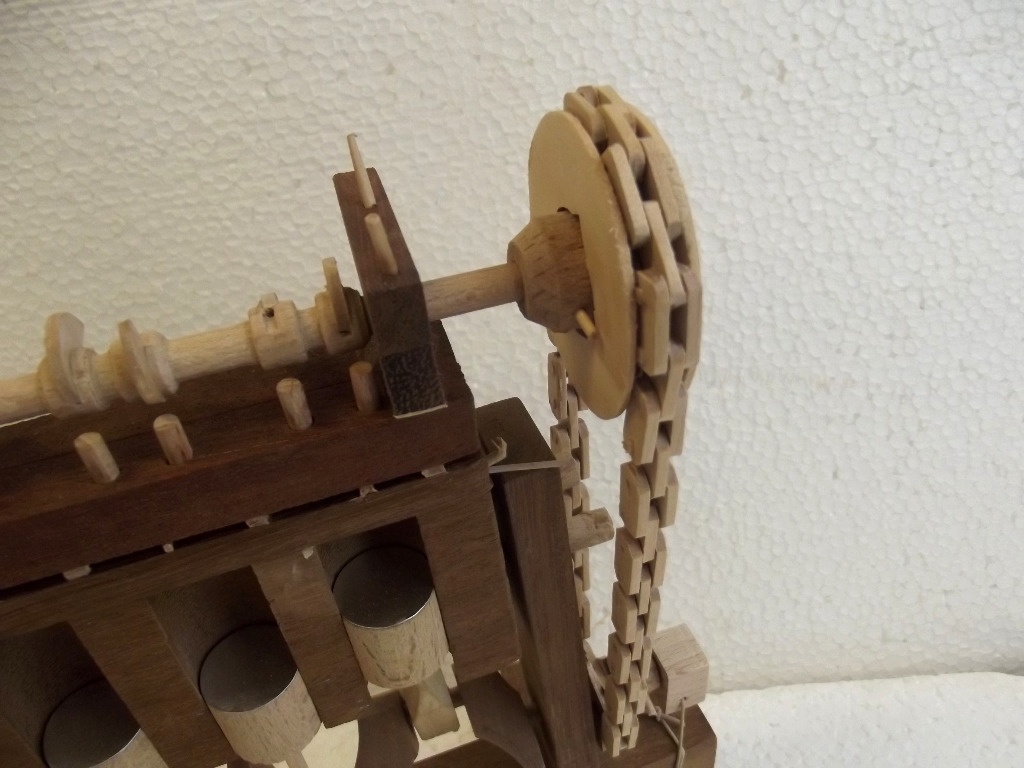

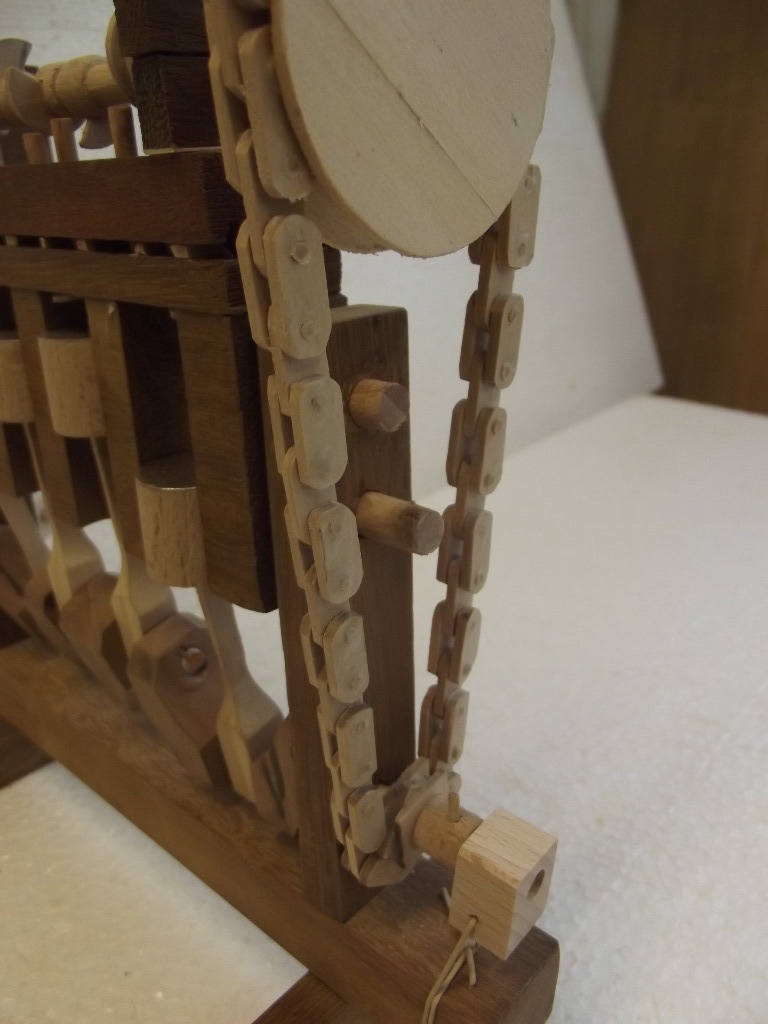

La chaine de distribution

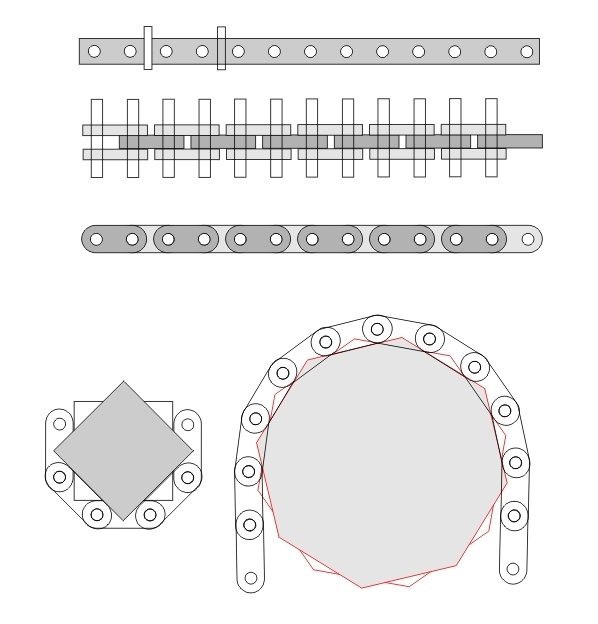

La chaine de distribution est réaliser à partir de lames de store percée tous les 5mm
puis découpée et montée à l'aide de cure dents.
Les poulies d'entrainement sont faites de 3 octogones pour la plus grande
et de 3 carrés pour la plus petite.
Le vilebrequin fait deux tours à chaque tour de l'arbre à came.

Publié Mis à jour

Partager

Le distributeur

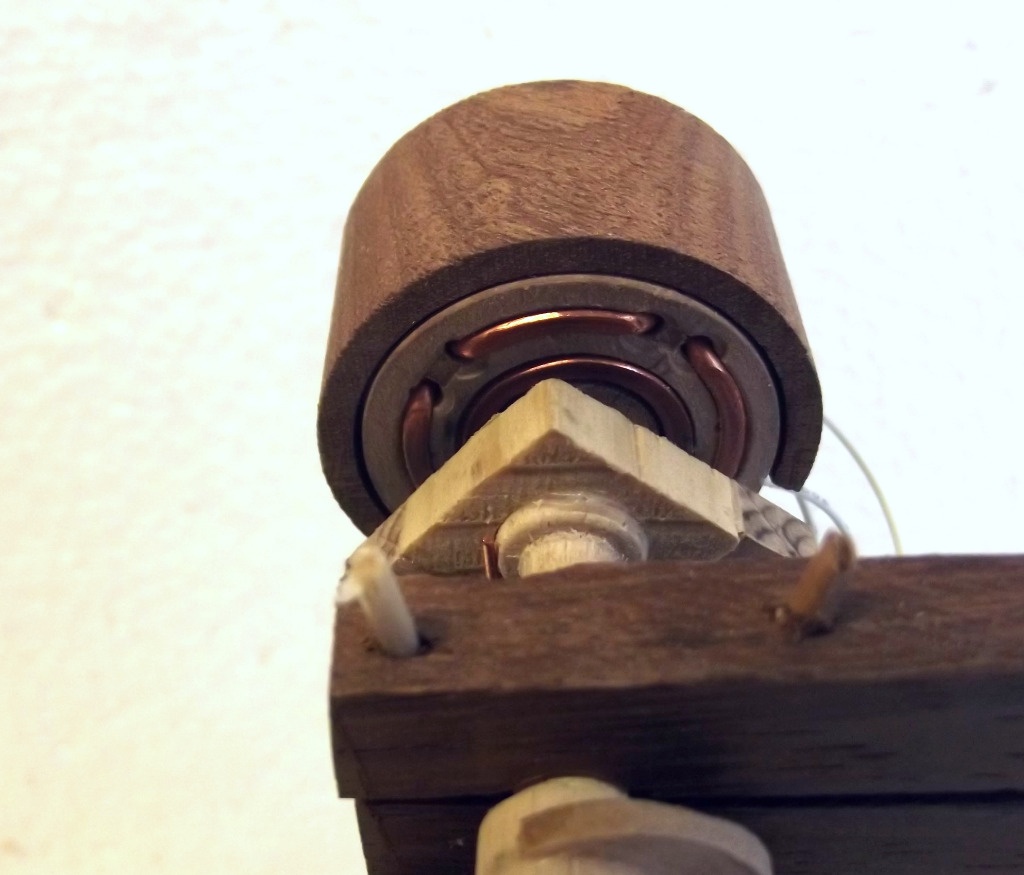

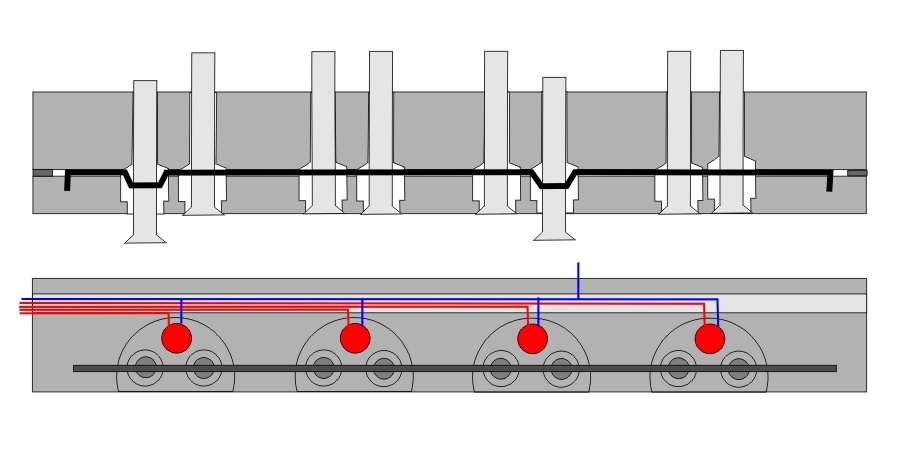

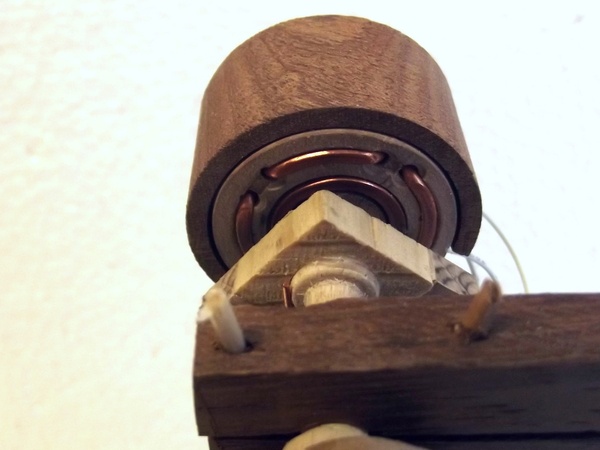

Des fils de cuivre sont insérés dans un disque orientable,( calage de l'allumage)

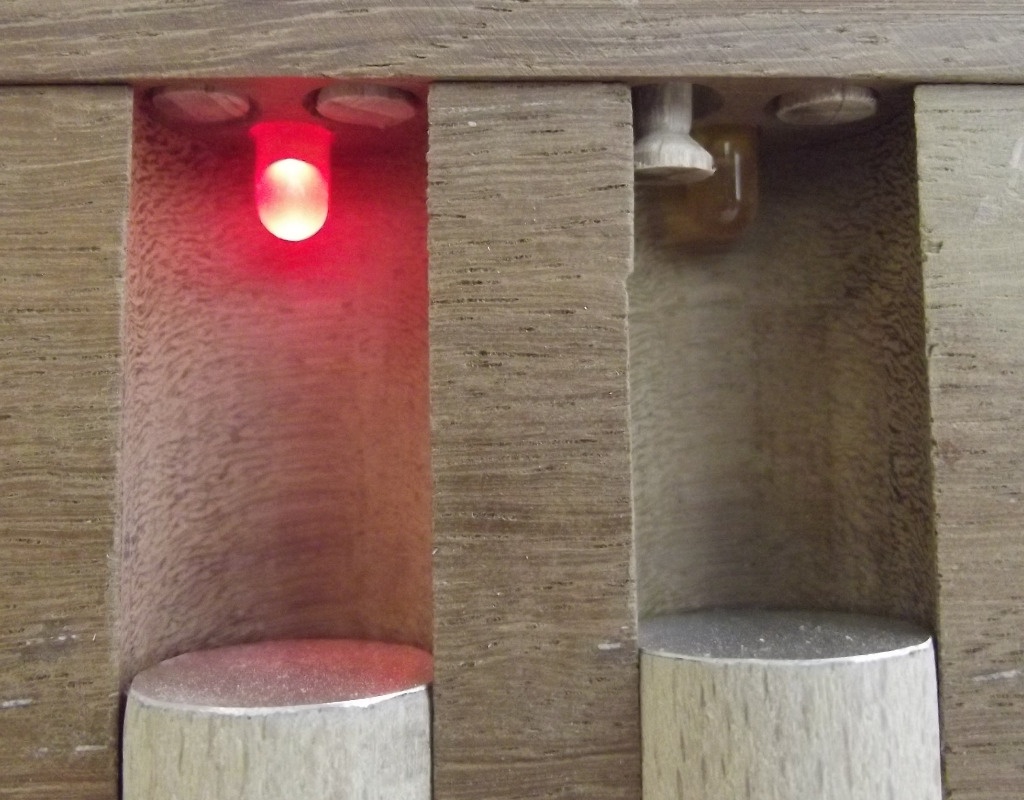

une fourchette placée en bout d'arbre fait le contact pour l'allumage des leds

Publié
