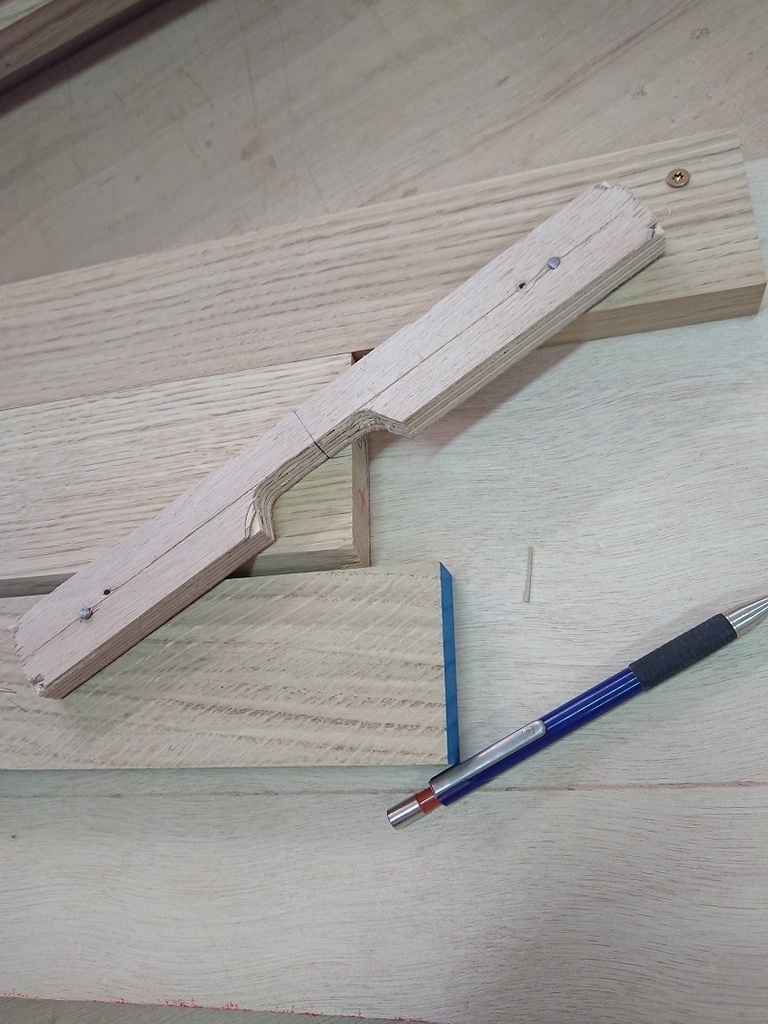

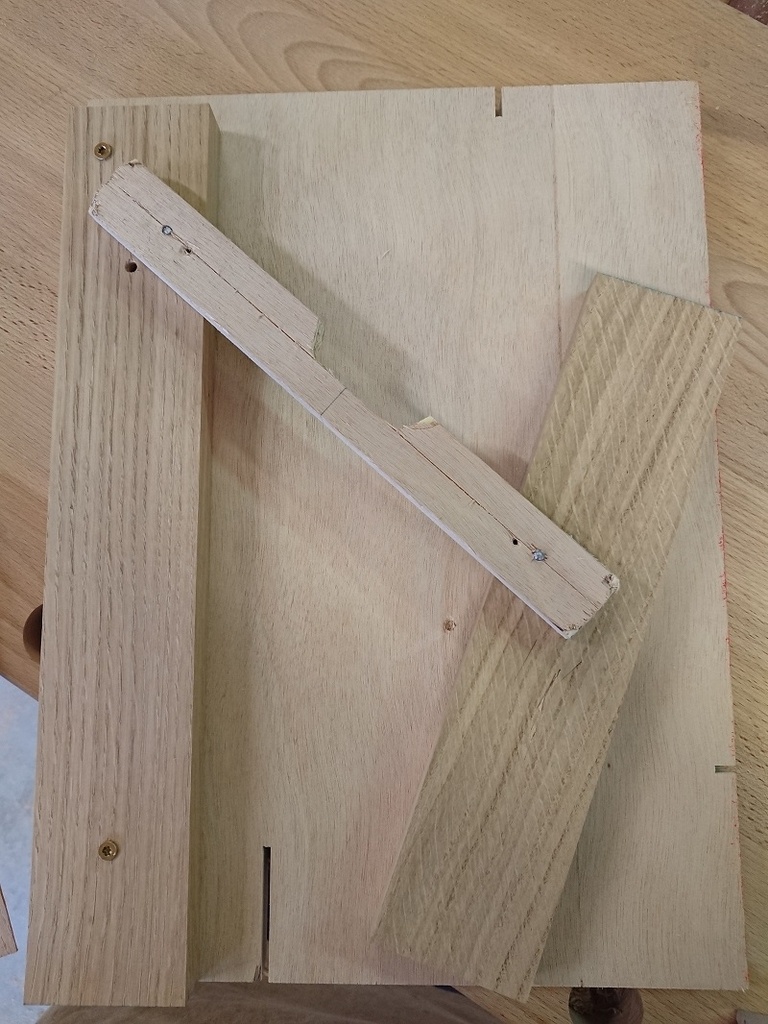

Voici un petit système permettant de trouver rapidement le plan médian d'un élément prismatique.
Je ne l'ai pas construit pour durer, mais à titre indicatif, il m'a fallu 30 min pour le réaliser et j'estime que ça à valu le coup pour une série de 80 tracés.
Principe et détails de fabrication
Les axes sont une simple tige d'acier Ø5mm

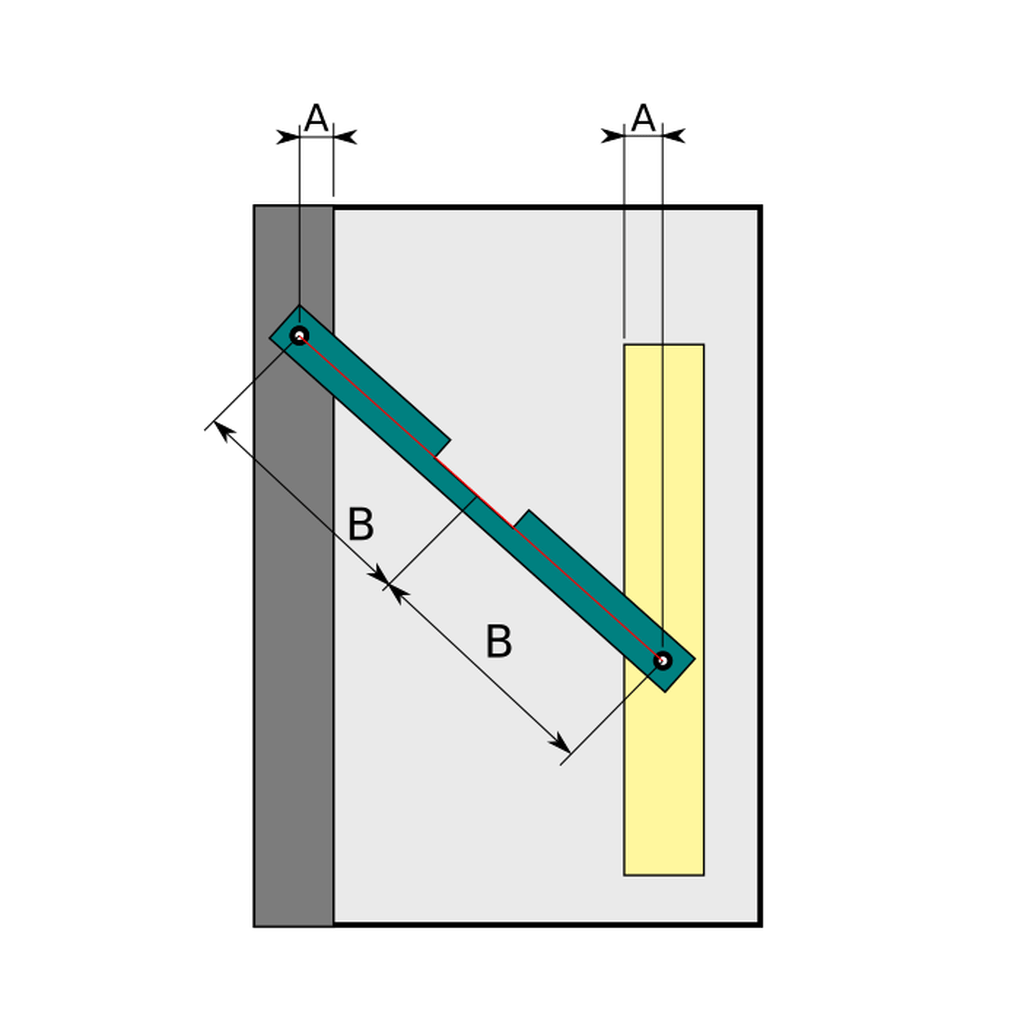

Il y a deux précautions à prendre lors de la fabrication:
- Sur le patin mobile (pièce jaune), l'axe doit être situé à la même distance du bord de contact avec la pièce à tracer que sur la partie fixe : Cote A
- Sur le compas mobile (pièce verte), le repère doit être situé exactement au milieu du segment défini par les deux axes: Cote B
Publié Mis à jour
Licence
Autres pas à pas de
David Marmilloud
Table des matières
Discussions
Sur le même principe, on a la grenouille de charpentier
Ha ben oui, je ne connaissais pas.
A la rigueur, même sans les "skis" et en s'appuyant sur les axes ça fonctionne, avec une cote (A) en moins à respecter.
Bonjour David,
Tu parles du plan médian et de pièces prismatique parce que tu t'en sers sur des pièces aux bords non parallèles, en tracant deux points, pour trouver en quelque sorte la bissectrice des deux côtés, c'est bien ça?
