Philip Wittamore

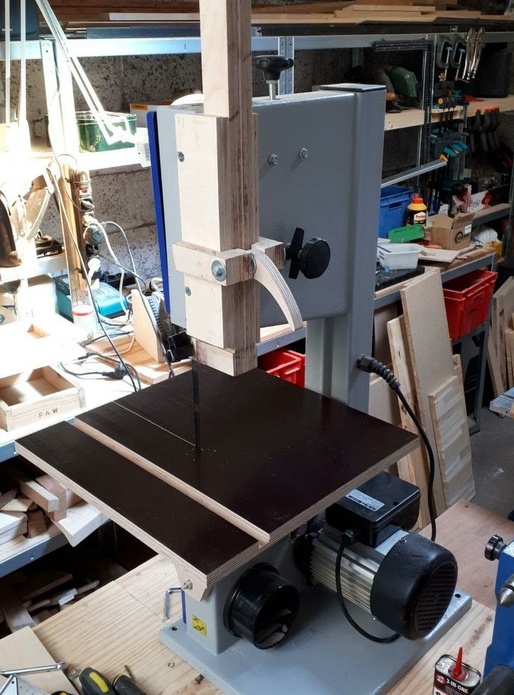

Mise à jour d'une scie à ruban usagée


J’ai récupéré une scie à ruban Elektra Beckum (Metabo) Bas 250 G. Il manquait le guide supérieur, le guide inférieur était inutilisable, et le châssis avait une soudure cassée. Ni la table ni l’axe de la table était droit, impossible d’avoir une coupe à 90° ni une inclinaison correcte.

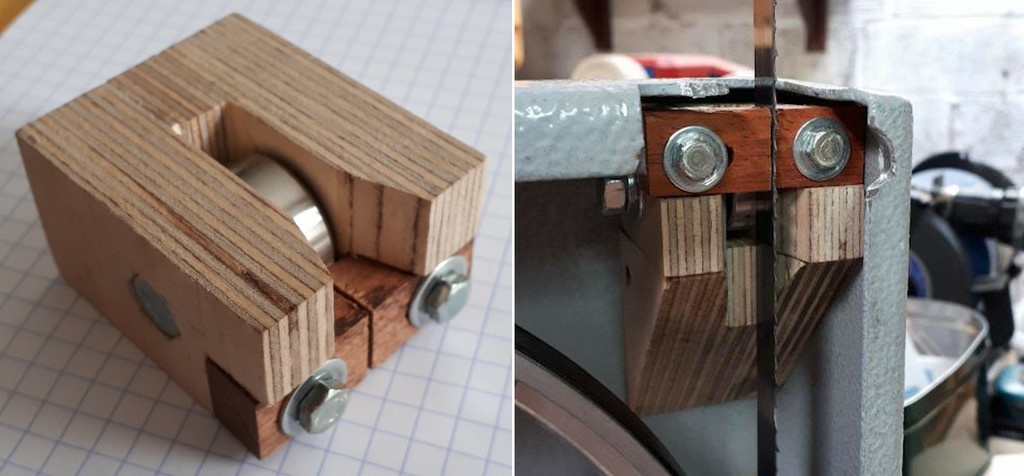

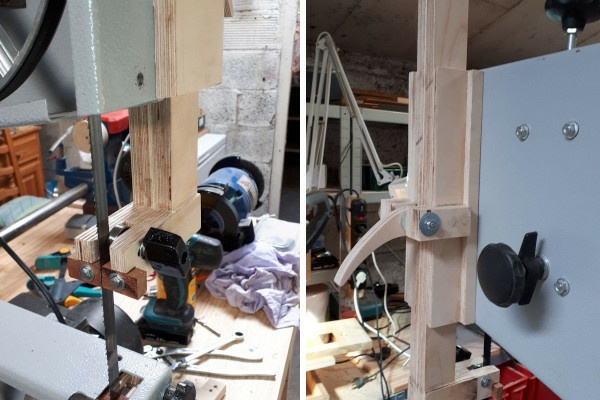

J’ai donc tenté de faire une mise à jour avec de nouvelles guides, comportant des roulements à bille pour les guides de pousse, et de l’ébène du Gabon pour les guides latérales. Le guide inférieur est descendu à l’intérieur du châssis, et le guide supérieur est maintenu par un support réglable en hauteur et fixé par une came de serrage.

Les guides sont 30mm de haut et 45mm de large. Les guides de pousse sont des roulements à bille de 22mm de diamètre largeur 7mm et axe 6mm. Les guides latérales sont 15mm de haut et 10mm de profondeur. J’ai utilisé un morceau d’ébène de Gabon, mais tout bois dur et un peu huileuse suffira.

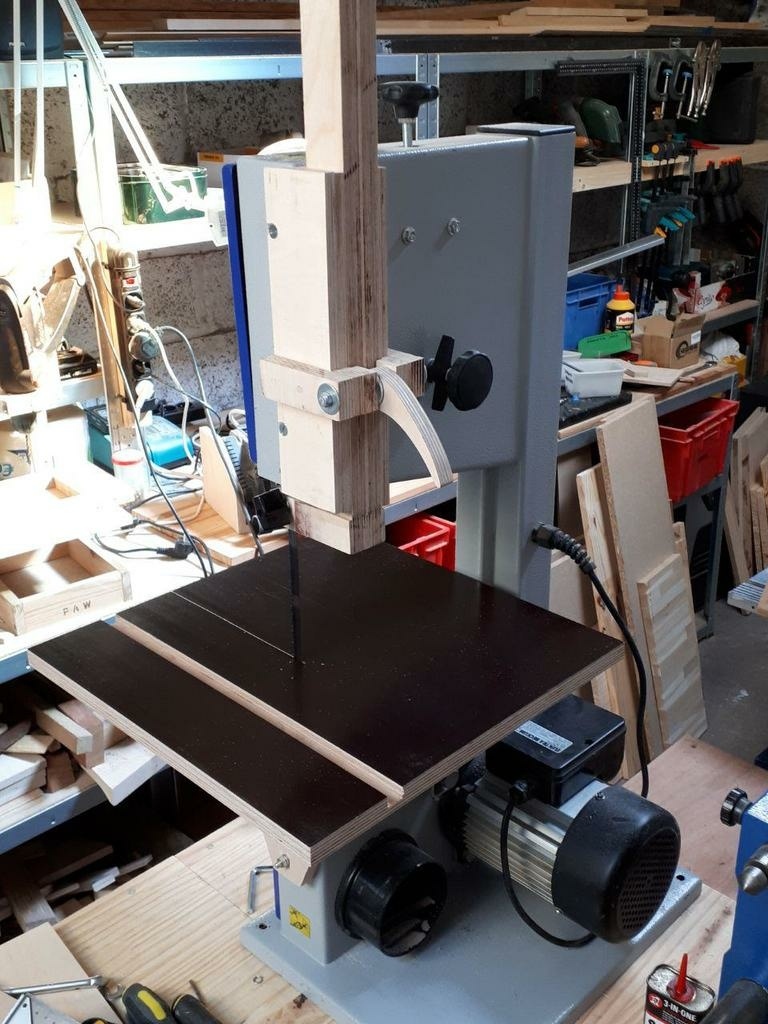

La table n’est plus inclinable, mais j’ai maintenant une hauteur de coupe de 15 cm, 5,5 cm de plus qu’a l’origine. Aussi les guides sont maintenant plus fonctionnels que les guides du fabricant qui n’était que des décorations.
