Un peu de charpente

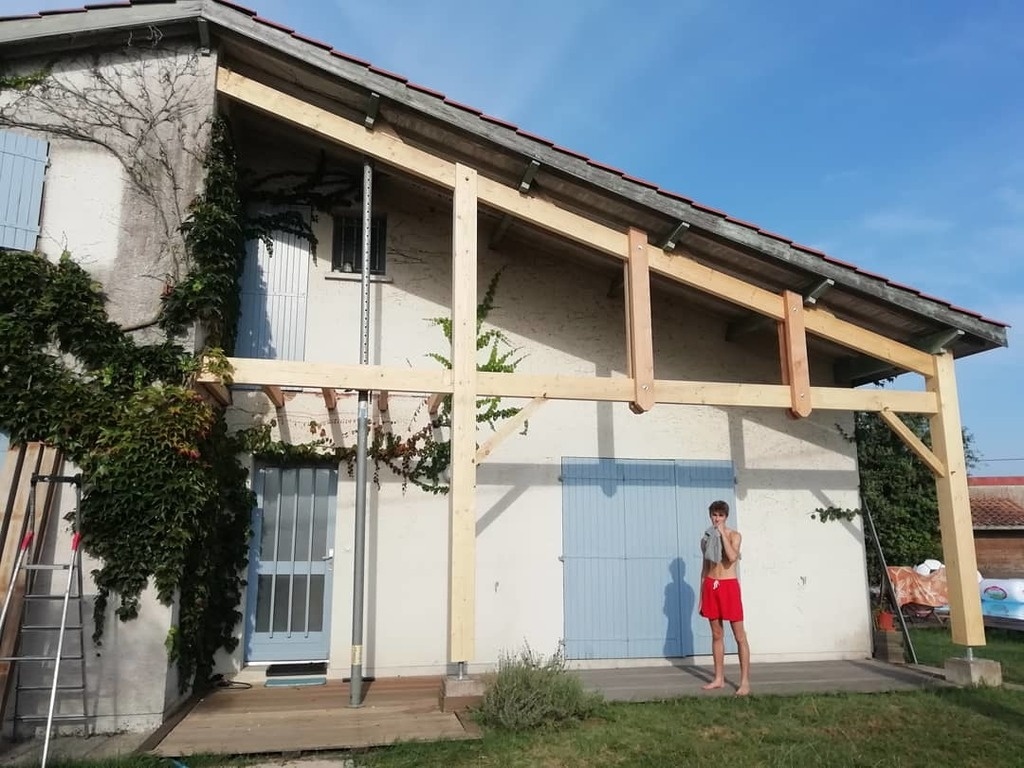

Un morceau de charpente à changer qui était plein ouest, chez les beaux parents.
Pour le coup j'ai été lapin d'un jeune première ville des compagnons.

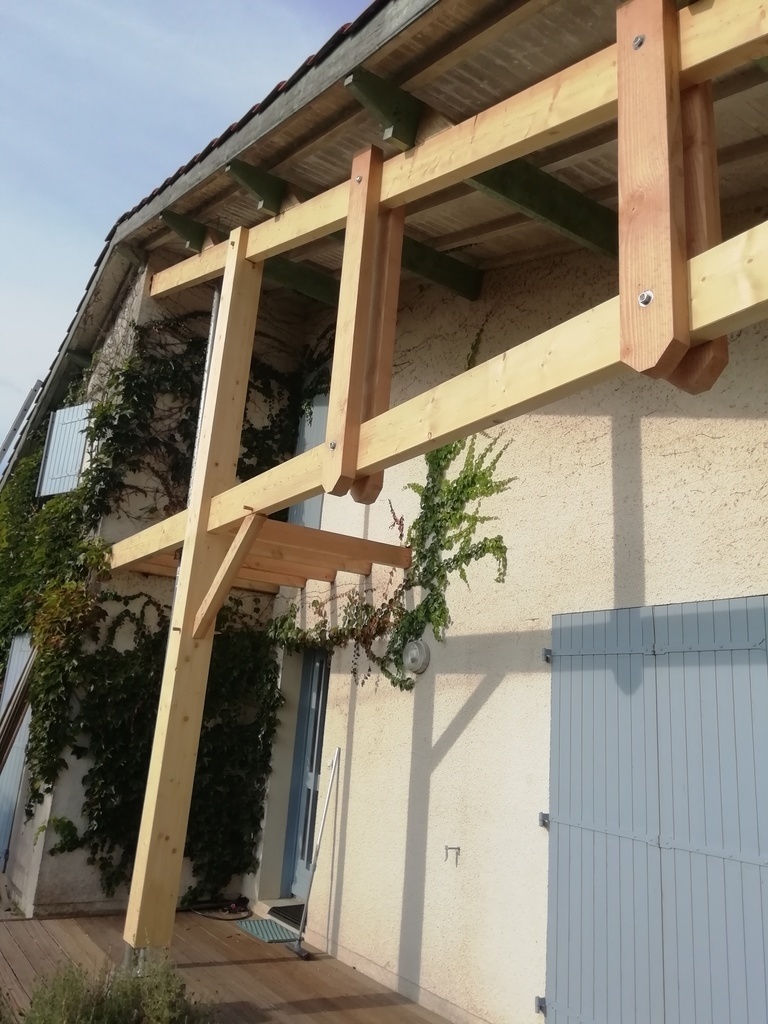

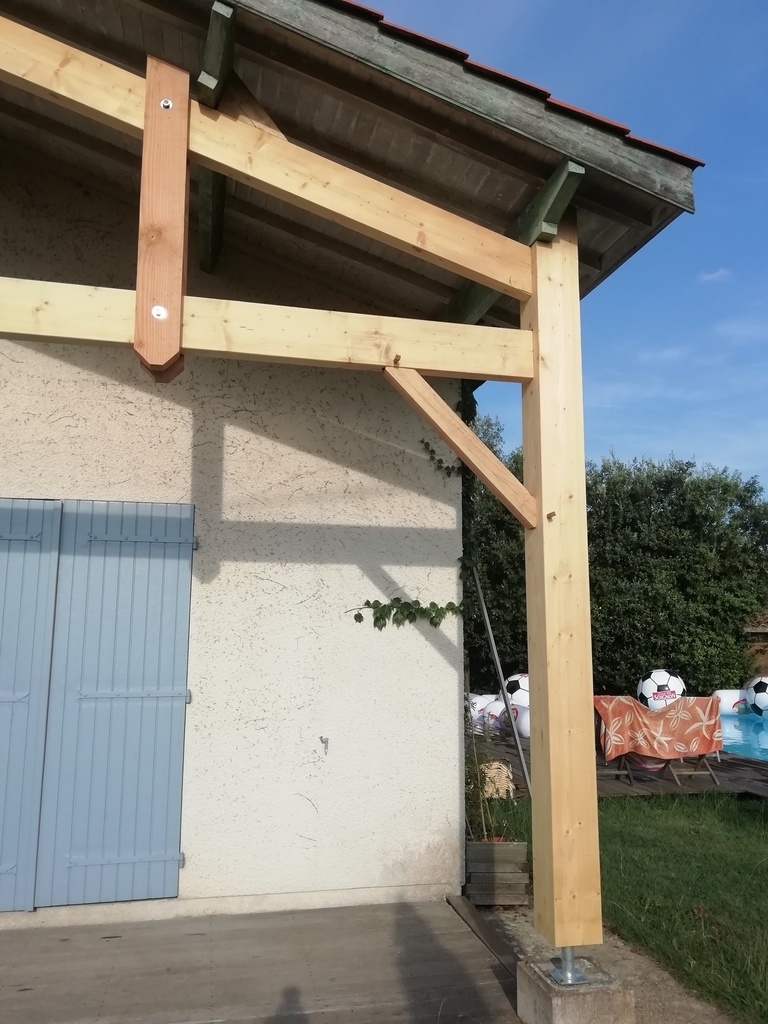

Les section sont en lamellé collé, assemblage tenon mortaises chevillées.

Publications associées


Discussions

Slick  a publié la création "Un peu de charpente".
il y a 5 ans
sanglier
( Modifié )

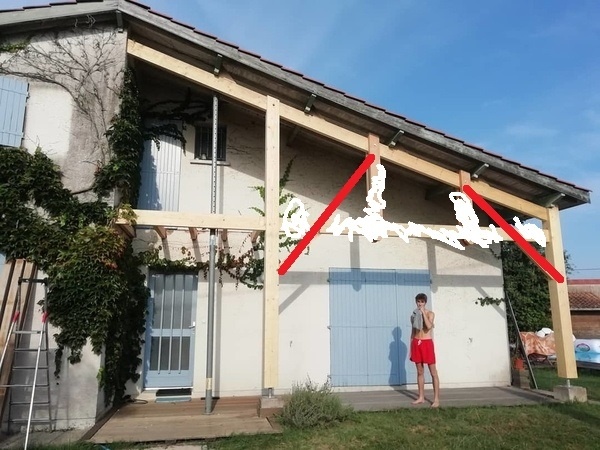

sans contrefiche de triangulation l'entrait subit la flexion de l'arba ...c'est une poutre en treillis

Fof

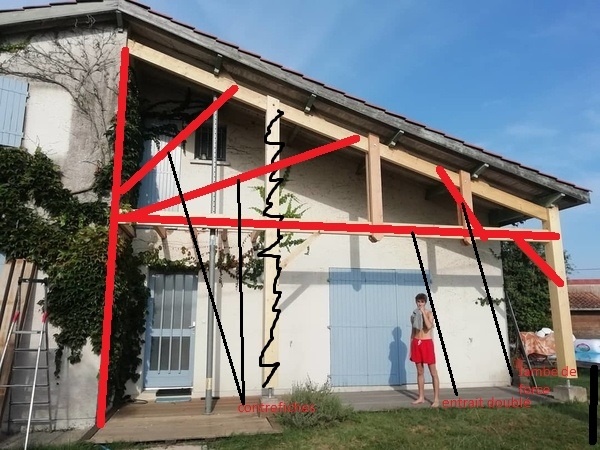

J'allais le dire, et il doit travailler un maximum en traction l'entrait. Suivant la portée, le poteau était pas utile à cet endroit. Un corbeau contre le mur, ou le poteau contre le mur aurait suffit, avec un entrait doublé et contrefiches/jambe de force pincées. J'aurais plus fait quelque chose dans cet esprit.

sylvainlefrancomtois

+1

Slick

On a refait la charpente à l'identique, pour les entrait on m'a expliqué qu'ils était plus là pour l'esthétique et qu'il n'avait pas un grand intérêt mécanique par rapport au faible poids de l'avant toit.
Merci de vos conseils, je ne suis pas charpentier donc j'apprends...

Fof
( Modifié )

Slick S'il y a un truc à retenir en charpente, les contrefiches et jambes de renfort : jamais à la verticale. Les deux renforts doublés boulonnés ne servent finalement pas à grand chose, si ce n'est de fatiguer l'entrait. De plus, ces renfort, tu aurais du mettre 2 boulons en diagonales sur chaque liaison vu qu'il ne sont pas entaillés. Bon là ça va que c'est petit bout de toit, c'est pas bien grave, mais l'ancienne n'était pas très bien réfléchie 😉

sylvainlefrancomtois
( Modifié )

Tu me coupes l'herbe sous le pied , à savoir que si cette ferme à été copiée , l'originale n’était déja pas du travail de charpentier !!

Mais bon ça pique un peu les yeux ,mais ça va pas s 'écrouler !

Thibault Jehl
( Modifié )

Fof La solution évoqué, si meilleure en tenue mécanique, a le défaut de masquer beaucoup la vue sur le petit balcon et depuis la porte-fenêtre.

BastienLB
( Modifié )

Selon moi, s'il avait fallut reprendre bcp de poids: Contre fiche en compression, fiches en traction (assemblage métal)

BastienLB
( Modifié )

Autre: embrevement + tige filetée en pied d'arba, et pas d'entrait

neophyte
( Modifié )

Bonjour Slick,

Il me semble que tu a utilisé comme bois du douglas et lamellé collé.

Sous les intempéries, le douglas va griser, mais va bien se conserver .

En revanche concernant le lamellé collé, je ne connais pas la protection éventuelle mis en usine ou par toi.

Mais le plus souvent c'est un bois " blanc " qui va au minimum noircir sous la pluie, voir très vite se dégrader si il est sans protection...

C'est une petite info amicale ( vécue ) pour qu'il ne t'arrive pas la même chose, si tu n'a pas pris tes précautions.

Bonne journée.

Slick

Merci !
Ça va être peint par mon beau-frère d'ici peu !
