Bonsoir,

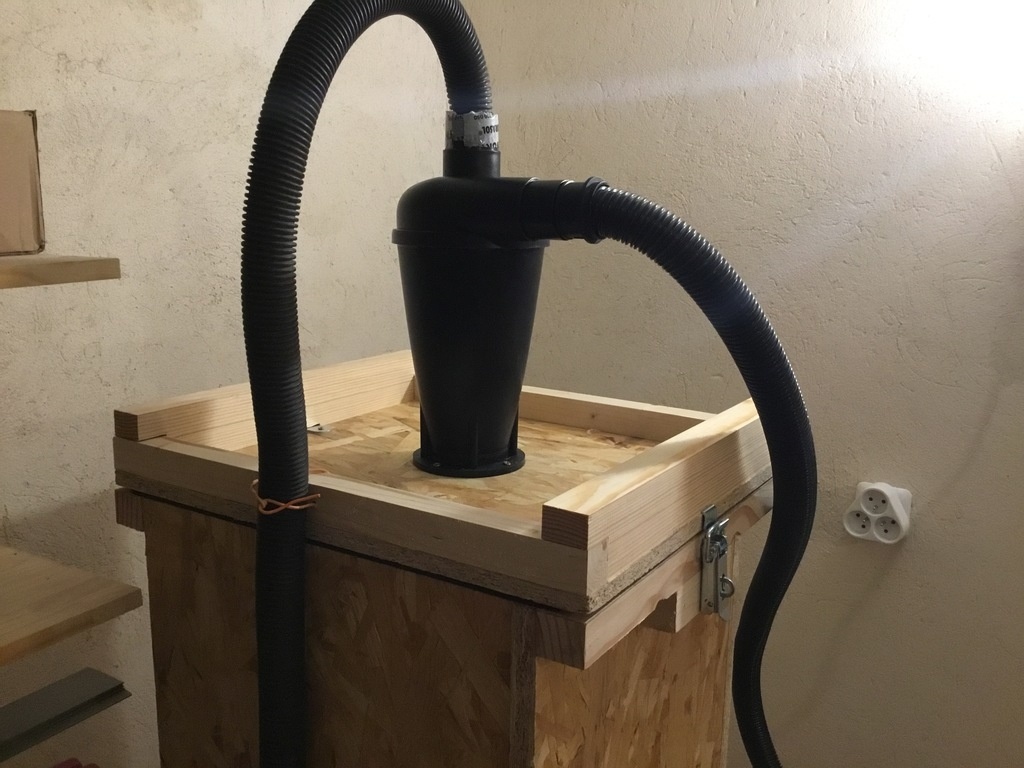

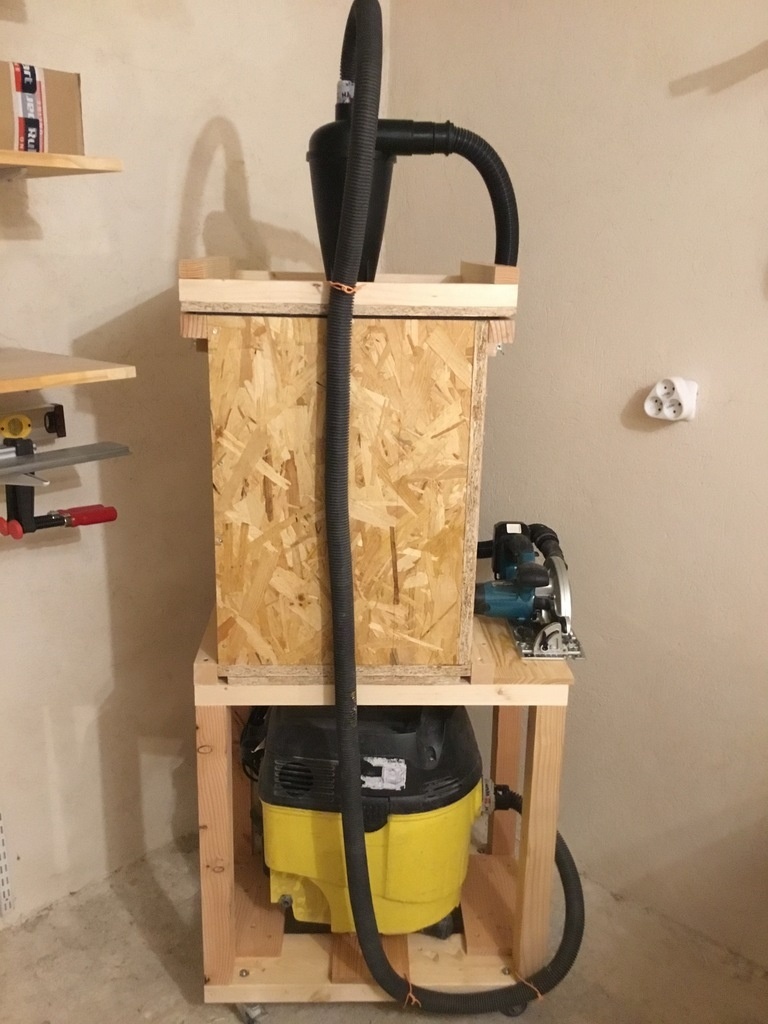

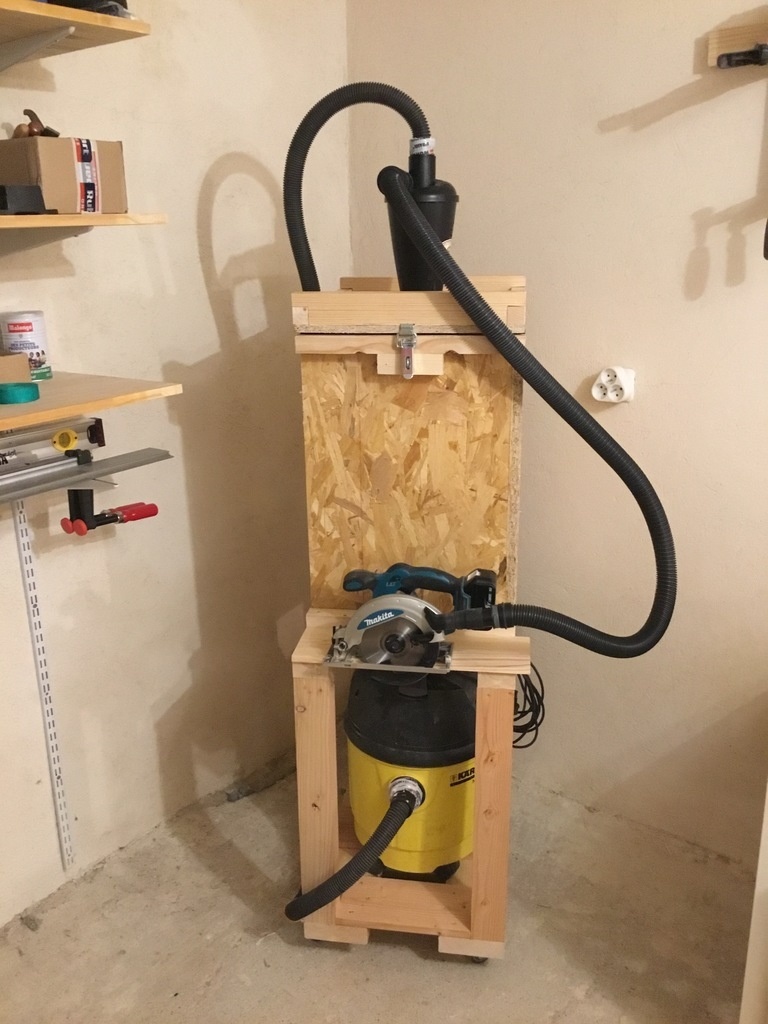

Ici un modeste aspirateur monté sur un caisson cyclone. Rien de fou, uniquement du fonctionnel.

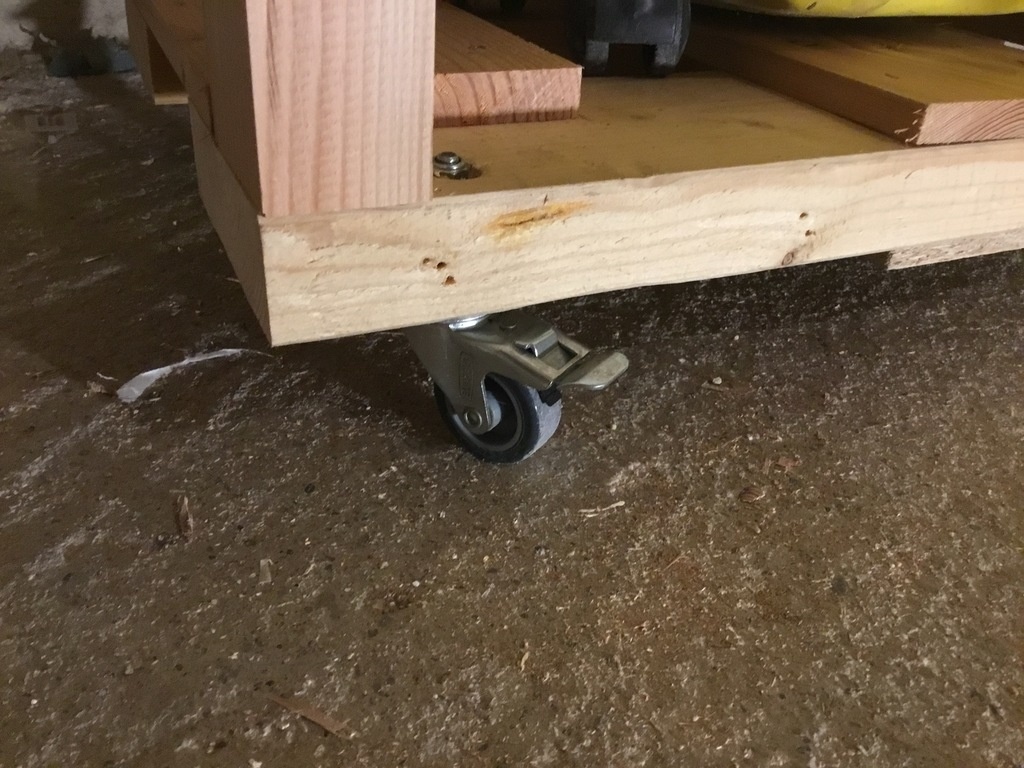

Il roule, il bloque. Il aspire, il trie. Il économise mes sacs et épargne mes branchies.
Le tout est de la recup, de l'aspirateur (qui partait aux rebuts) au bois en passant par les roulettes. Je n'ai acheter que le cyclone et les fermoirs (30€ le tout) et le filtre m'a été offert par notre ami flexo
Il ne manquera qu'un tuyau en 3m pour être parfaitement fonctionnel.
J'oubliais quelques details de montage :
- structure vissée collée PU.
- OSB 18 pour le caisson.
- Compriband pour l'étanchéité du capot.
- cyclone collé vissé PU.
- filtre aspirateur classe M et sac classe M commandé. On pense à nos poumons.
- aspirateur NT361eco, dépression 23.5 kPa

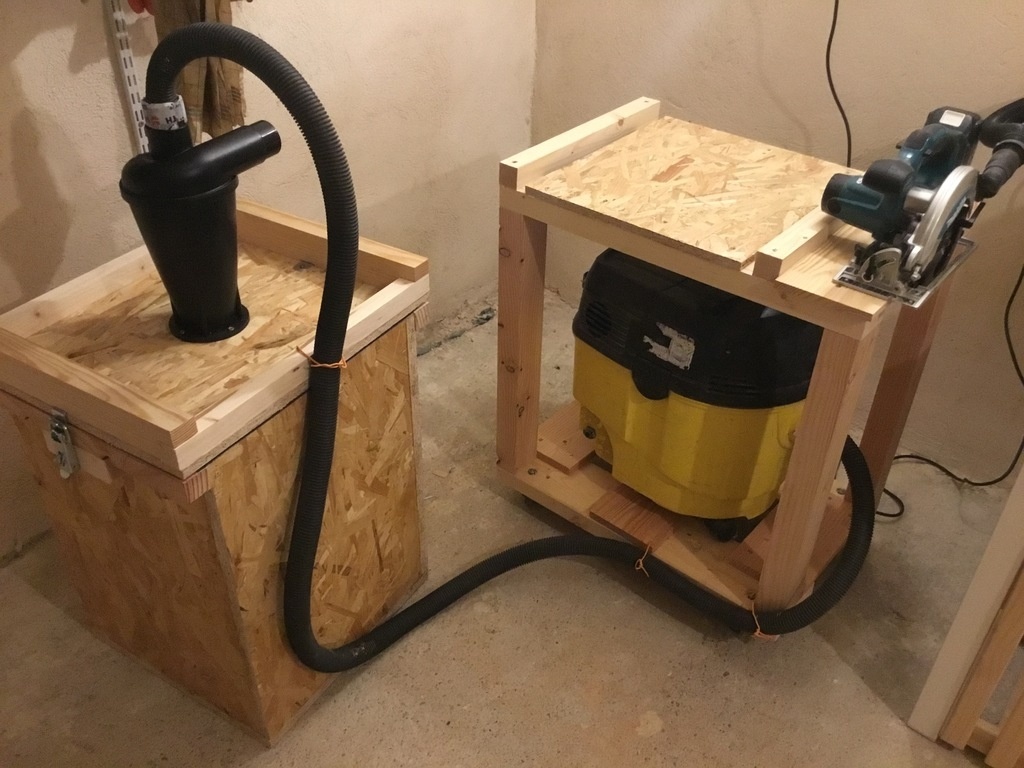

Version caisson au sol
Publications associées
1 retour d'expérience
L'aspirateur cyclonique est efficace, mais il est volumineux et il n'arrête pas de taper dans l'outillage suspendu.
Alors je l'ai transformé en desserte. Je pourrais travailler avec l'electroportatif sur un etabli qui contient l'aspiration.
J'ai du reduire la cuve pour qu'elle passe sous le plan de travail sans contraindre la sortie de l'air.
Pour une raison que j'ignore l'aspiration est meilleure
Licence
Discussions
Beau système et pratique avec le déplacement facile.
Comment tu le vides ?

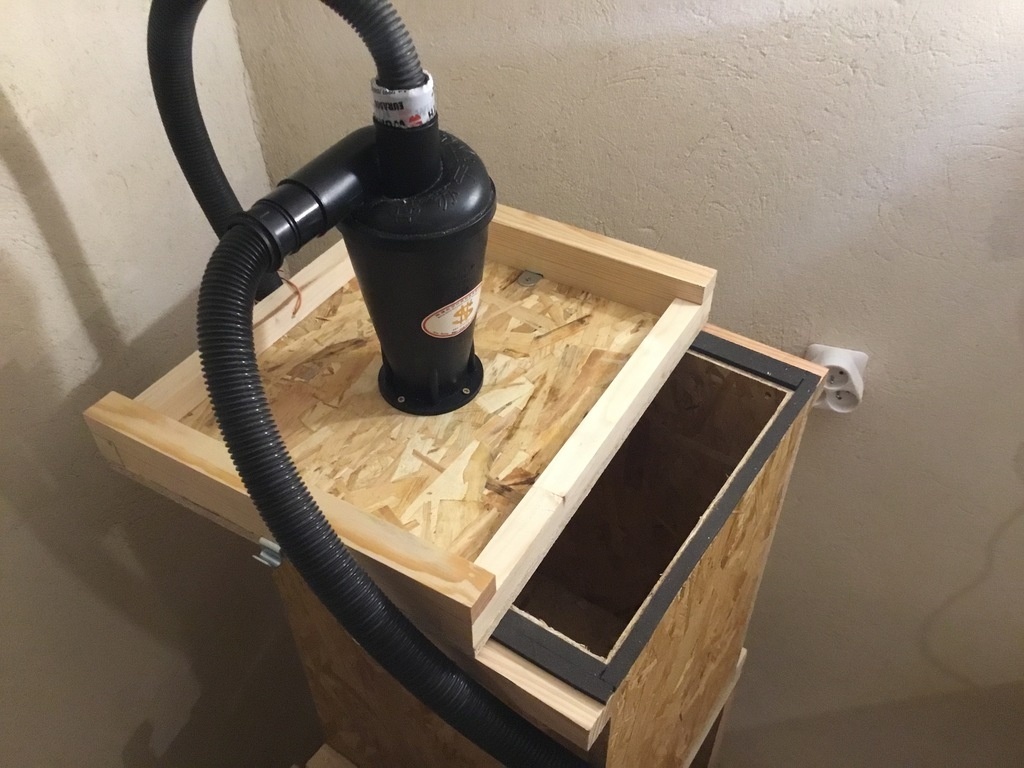

Il y'a deux fermoirs sur le caisson, ce qui libère celui ci. Le caisson est seulement calé entre les deux tasseaux, si je tire vers le haut ça sort. D'ou les poignées
Je t'ai mis une photo
Bien vue
Merci
Bonsoir oak je vois que l on a le même dust commander a 20 balles c etait vraiment bête de pas l avoir fait avant.
Par contre bonne idée la caisse en osb j ai pas osé et ça m aurait évité des croisillons dans la cuve pvc
Petit question, tes 2 diametres de tuyaux (aspi vers dust et dust vers machines) sont ils les mêmes?
Pour les diamètres j'ai été chanceux, c'est du 50 et en jouant des deux trois manchons que j'avais dans l'atelier, je peux raccorder toutes mes machines, il tournera essentiellement sur la plongeante bosch et la sans fil makita. La premiere est en 50,la seconde j'avais par miracle un raccord 40/50
Pour la caisse osb j'ai pas hésité, je connais bien le matériau, la colle pu rends le tout parfaitement solide et hermétique. Et j'ai pu adapté au volume de stockage que je voulais du coup.
Je viens de relire ta question, il me semble que le diamètre de l'aspirateur dust est légèrement plus étroit que celui du dust aux machines, ce sont les raccords en 50. Mais je vais retravailler le tout et changer l'intégralité du circuit pour du 50.
as tu eu besoin de mettre de silicone dans la caisse? tu n'a pas eu de problème avec la prise d'air?
En tout cas je trouve la combinaison aspirateur et cyclone pratiquement indispensable pour les passionnées du travail du bois
Je n'ai pas mis de silicone mais de la colle polyuréthane à toutes les jonctions du caisson. De plus je n'ai pas fixé les tasseaux du capot a l'intérieur du compriband avec les vis mais à l'extérieur. Je n'ai donc pas de prise d'air.
C'est indispensable pour les passionnés sans budget à rallonge oui, sinon un bon aspi et un sac longlife c'est quand même plus compacte. Mais si on a un peu de place pour le stocker je l'aurais toujours dans un coin, notamment pour vider les sacs
bonne continuation
Eh ben le voilà le collector !!
Propre, et merci pour le terme compriband, j’en aurai bientôt besoin aussi!
Tu as fait un essai d’etancheite pour voir si ça tient le coup?
Et finalement, pas de fenêtre de niveau ?
Quand on pense qu'ils jetaient cet aspirateur parce qu'il lui manque une roulette et qu'il n'aspirait soit disant plus.... je n'ai eu qu'a l'ouvrir pour me rendre compte du problème, le filtre...
Oak c’est bien souvent comme ça. On récupère des trésors à la déchèterie. Tant mieux pour nous !!! Dernière sauvée de l’incinérateur, j’ai pas de place mais bon dieu, ne pouvais pas la laisser finir comme ça. Des proportions justes parfaites, une jolie cambrure au bout de s’est longues jambes fuselées, vêtue de cuir et cerclée de métal.... arfff on lui donne pas ses 60 ans voire plus... (et je vais m'arrêter la
). Bref, j’ai récupéré la muse qui inspirera certainement nos futures chaises de salle à manger.
DewhitYoussef roh dit, joli sauvetage
Oak raaah c’est clair, j’ai vraiment pas pu résister. Alors que je venais de vider une remorque d’encombrant, mais je crois que je m’en voudrais encore de pas l’avoir récupérée ! Et surtout, c’est la possibilité de prendre les cotes sur pièce pour faire quelque chose de neuf, en hommage à la vieille dame.
DewhitYoussef trop bien
Pour l'instant, aucune fuite à déplorer et l'aspiration est costaude, je n'ai qu'un petit fermoir par côté, je jèterai donc un coup d'oeil de temps en temps
Si t'as une méthode pour le test je prends.
injecter de la fumée sous pression.. d une manière ou d'une autre.. et viser que ça ne sort pas
flexo quand tu dis d'une manière ou d'une autre ?
Technique d’ancien, a la mèche de bougie aussi nommée queue de rat: tu dégages une petite longueur de meche, tu allumes,la souffle, ça fume. En mettant l’aspi en route, faire le tour du couvercle avec la mèche. Si la fumée est aspirée t’as un souci.
Marche aussi avec de l’encens.
DewhitYoussef pas con ça.
On s’en sert en centrale électrique quand il n’y a plus d’azote liquide pour le détecteur à hélium, pour chercher les entrées d’air dans les condenseurs de turbines. Les fumeurs faisaient autrement mais c’est un autre temps...
Un indispensable dans l'atelier, beau boulot !
Merci bien
Chouette boulot !
Merci
Tu m'as donné une bonne idée pour faire dans mon garage car il prend pas beaucoup de place et j'aime t'a création
Merci Tintin
C'est top ! Faudra vraiment que je trouve le moyen de l'en faire un parce que lorsque je remonte de l'atelier et que je mouche, on voit que j'ai inspiré plein de saloperies. En ce moment je travaille le métal c'est e core pire !
J'ai commandé un masque à cartouches pour gagner peut-être quelques années de vie
Erf ça n'attrape qu'une partie de la poussière malheureusement.
Après ça plus la centr De filtration c'est déjà pas mal.
Ah oui le masque à cartouches c'est indispensable !
trés bonne idée de se faire un caisson en bois.....
En paralléle l ensemble est parfaitement modulable... impeccable
Dans le passé j avais eu un cyclone fait maison, mais à base de tonneau bleu en pvc qui avait pris une sale forme à force.... et la partie cyclone était à base d un cone de chantier.
Par contre où peut on trouver la partie cyclone à proprement parlé?... car avec un cone de chantier ca fait bien gadget et réduit l étanchéité ....
Le caisson en bois est jointé à la colle (polymer-hybrid Berner) sur chaque vis.
J'ai trouvé le cyclone sur amazon pour 20€ je crois me souvenir. C'est arrivé avec un lot de fixations et un adaptateur.
Mais là aussi je l'ai collé pour parfaire l'étanchéité.
Un truc du genre
Effectivement il me fallait quelque chose d'optimal. Le seul truc TRÈS désagréable c'est le sol irrégulier. La structure n'est jamais sur ses 4 roues
merci Oak pour cette idée de lien pour le cyclone....
Par contre je ne peux t aider pour ton sol .... peut etre rajouter une latte sur la largeur avec 2 trous percés dans le quel on noierait un écrou, et une vis y viendra avec un pied en cahoutchou.....
Je sais pas évident à expliquer mais en dessin c est tout simple
Bonjour,
Oak un fournisseur du Dust-Commander situé en France.
rapabois top.
Oak
Sur un sol irrégulier, si ce ne sont pas des nids de poules, une solution est de ne poser que trois roulettes .
Niveau coût, tu économise 25 % car même si tu en pose quatre il faut calculer la charge sur trois pièces.
W
WIG c'est vrai dit ! Les fondamentaux..
Salut, je vais certainement m'inspirer de ta réalisation. Pour les tuyaux, tu avais déjà ce qu'il fallait ou tu as dû commander ?
Avec le cyclone étaient livrés les raccords. J'ai commandé 4m pour le raccord machine
Oak D'accord. Est-ce que tu te souviens où tu as acheté ça ? ^^
Kudsak Dans ce coin
Oak Merci
Oak Je me permets de te solliciter de nouveau. Quelle colle PU est-ce que tu prends ? J'ai farfouillé un peu et je crois que je me suis perdu, il y en a qui gonflent, d'autres résistantes en extérieur, des "spécial joint"... Désolé d'abuser de ta gentillesse !
Kudsak y'a pas de soucis. J'ai utilisé de la polymer-hybrid de chez Berner. Mais j'aurais pu la coller à la sikaflex également. Ou encore avec une colle patex. C'est ce que j'avais sous la main.
Oak Merci, bon j'ai toutes les clés pour réussir mon "modeste cyclone" aussi. ^^
Kudsak
Salut, super travail ! J'ai fait quasi la même chose que toi, j'ai une bonne aspiration donc a priori bonne étanchéité. Mais je ne comprends pas quasi toute la poussière finie dans l'aspirateur... donc 0 utilité. Des conseils ou des subtilités que je n'ai pas compris/vue dans ce genre d'assemblage ? (genre s'il faut beaucoup rentrer les tuyaux dans le cyclone...). Merci, bye
Salut.
Si l'aspiration est bonne, mais que la poussière va dans l'aspirateur, alors il faut vérifier que le tuyau d'entrée et de sortie ne sont pas intervertis.
Dans mon cas le tuyau ne rentre pas à proprement parler dans le cyclone, il y'a un raccord et le tuyau n'a donc pas de portion dans le dispositif.
Pour finir, la moindre fuite peut causer une dépression qui empêche le système d'être opérationnel. Alors je vérifierai tout de même à la fumée ou a la bougie.
Merci pour ton commentaire
Oak Salut, merci de ta réponse. Alors c'est certain que ce n'est pas un problème d'avoir interverti les tuyaux après tu as peut etre raison sur la fuite. Bonne idée la fumée. Merci
Salut, juste pour faire un retour, effectivement j'avais des fuites au niveau de la trappe/porte de "vidange" ( = pour évacuer les copeaux). J'ai changé ça et depuis le cyclone fonctionne correctement. Bye
Renaud31 Ton retour me pousse à faire des recherches sur le mien ! Comment est-ce que tu as réglé le problème ?
Salut, de base ma porte s'encastre dans l'épaisseur des paroies fixes (qui ont été défonssées justement pour acceuillir l'épaisseur de la porte). C'est de de la que l'air fuyait. J'ai rajouté des planches de 3 cm tout autour du trou pour augmenter les surface de contact porte/partie fixe et donc rendre plus difficile le passage de l'air. En plus de ça j'ai rajouté un petit joint silicone qui s'écrase quand je ferme la porte. Pas évident d'expliquer, j'espère que c'est clair...
Renaud31 D'accord, je vois à peu près.
Du coup j'ai testé le mien (j'ai fait bruler un papier dans une boite de conserve, à l'intérieur). Puis je l'ai laissé pendant 5 min en l'observant: à l’œil, pas de fuite. Lorsque je l'ai ouvert, toute la fumée est sortie... Donc je pense qu'il est étanche mais j'ai toujours le même problème... Etrange !
après même si j'ai maintenant plus de fuite et que le cyclone fait son joj, le résultat n'est pas parfait, j'ai malheureusement toujours une partie (genre 20%) de la poussière qui monte vers l'aspi... C'est dommage disons que pour le moment ça ira mais c'est tout de même dommage et c'est vrai que pour le coup je comprends pas trop..
Renaud31 pour le montage que j'ai décrit, on est à 1% environ. Ça fait un an que je tourne sur ce sac et il est rempli à 1/3 environ.
oui quasi la perfection alors, grand mystère pour mes 20% alors ...
Renaud31 je crois que des fois il reste des zones d'ombres si l'on est pas physicien
Oak
Pour ma part, j’ai utiliser un bidon de 60 L parfaitement étanche, qui s’écrase si le tuyau se bouche (phénomène connus), j’ai donc posé une valve et cela ne fonctionnais pas bien : j’avais trop de poussière dans l’aspi . Pour régler la valve, j’ai utiliser un allume gaz; en promenant la flamme a quelques mm de la valve la flamme s’inclinait: la prise d’air était là ! Le réglage doit être ferme. Maintenant quasi tout reste dans le bidon.
En fait c’est plus une entrée d’air qu’une fuite : avec une boite à fumée d’apiculteur dans le bidon, je n’avais rien vu.
W
WIG oui le bidon c'est pas mal, à l'époque j'avais besoin que le fût soit structurel. A refaire aujourd'hui je prévoirai plus léger.
Outre le fait que la fabrication est plus rapide de partir sur un contenant étanche, avec plusieurs bidons le transport des copeaux est beaucoup plus simple;il suffis de placer le couvercle avec le cyclone sur un bidon vide et de placer un couvercle standard sur le bidon plein.
Je ferme le plein avant de le déplacer de manière à ne pas risquer de répandre de sciure au sol. C'est surtout important pour les résidu de ponçage.
W.
WIG effectivement. Mon conteneur est grand je n'ai pas de soucis de fréquence. Ce n'est pas mon seul cyclone.
