Carport

Merci pour les compliments surtout venant d'un pro .

Alors le client c'est moi! ;-)

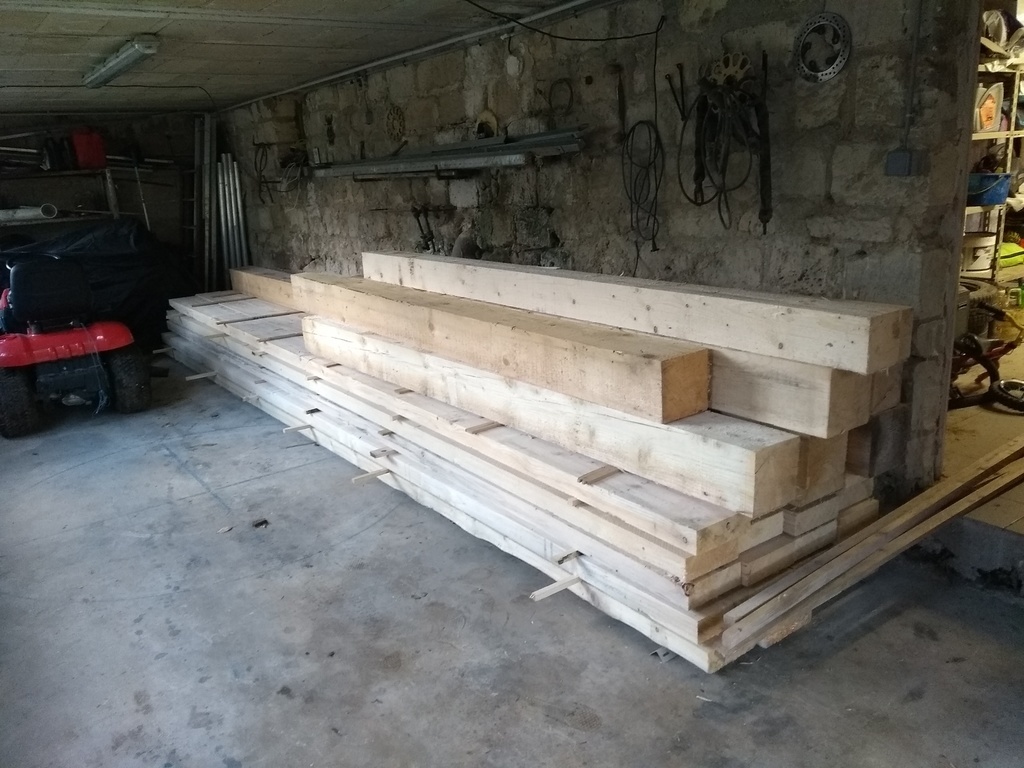

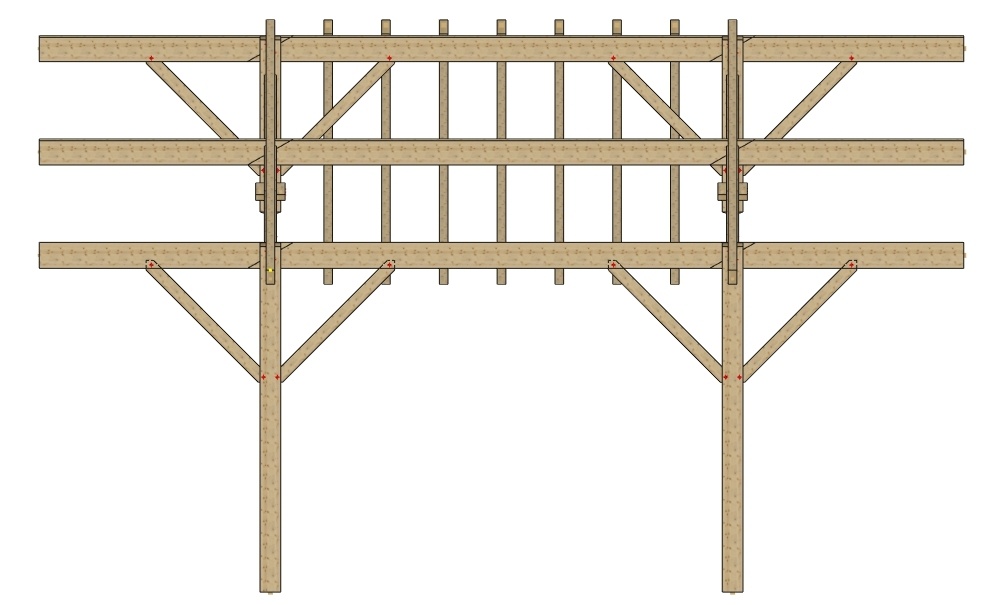

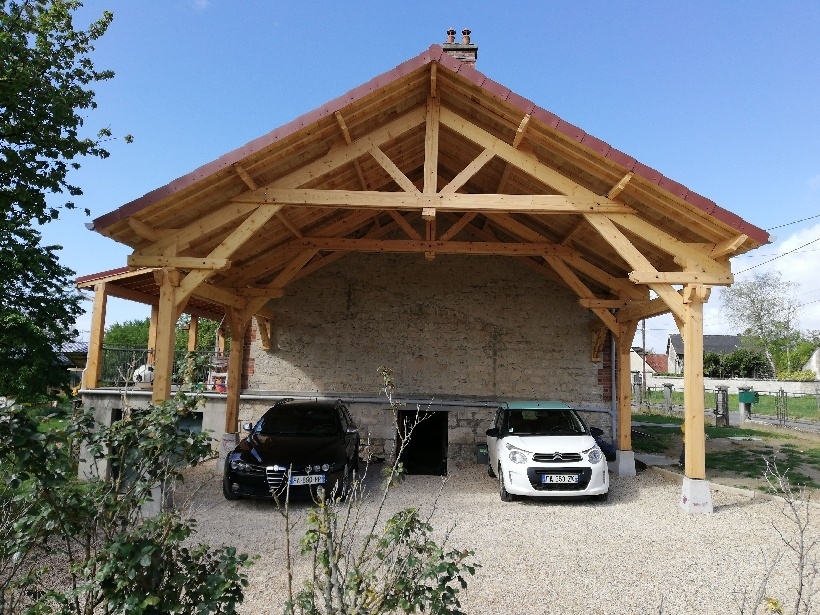

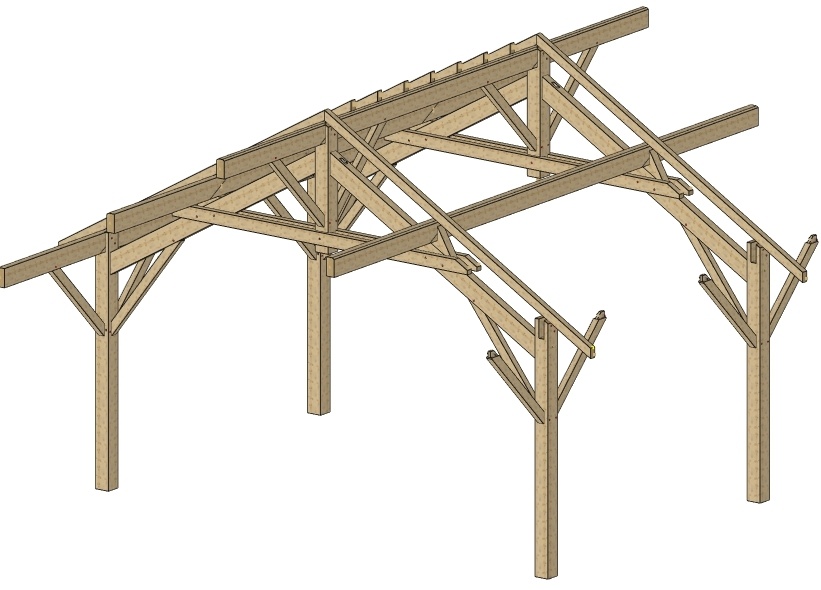

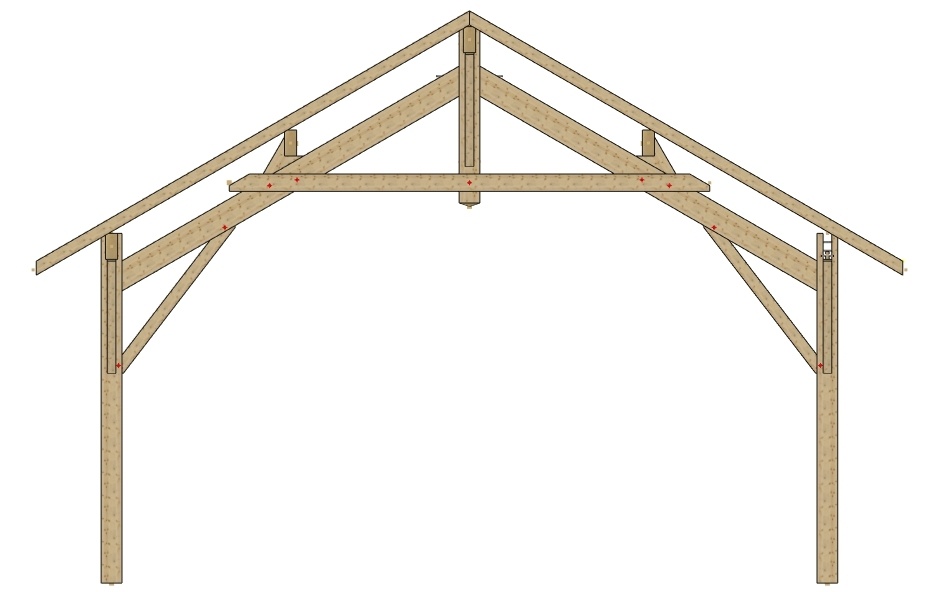

Pour la conception j'ai juste dessine un ferme , pour les sections j'ai repris celle de la charpente de la maison derrière.

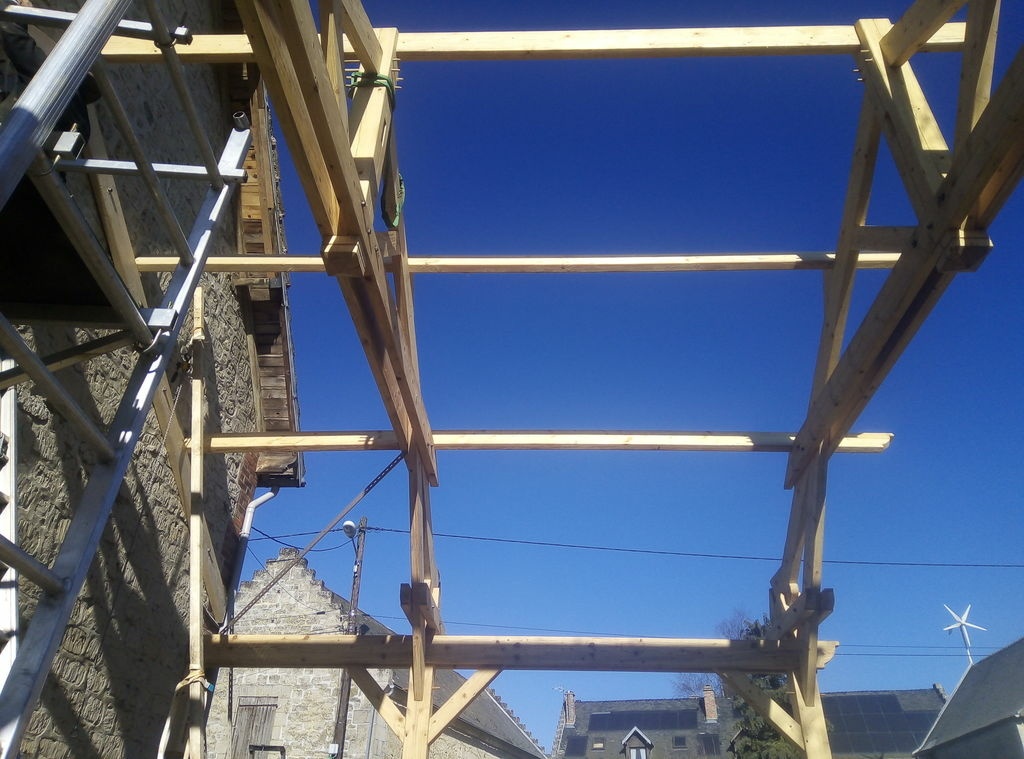

On a lever les fermes grâce au télescopique du voisin encore merci a lui !!!

Hey sanglier pour du madrier, pas besoin de ligner ou de plumée de devers! des bons serre joints suffisent. et bien souvent si le scieur est bon et que le bois est bien stocké tu peux travailler à la fiche de taille pour bcp de pièces!

Très beau travail!
Je pense que la question posée était de savoir si tu avais tracé tes bois par piquage auquel cas tu aurais eu recours aux "plumées de dévers" ou bien si tu les avais tracés à partir d'une fiche de taille.
Sinon pourquoi tu as mis des échantignoles à l'envers sur tes sablières?

Dams64 Alors pour les échantignolles ;
il y en une de chaque cotes de la dernière panne en faite j'ai mal compte a la fabrication donc j'avais un peu de rab du coup je les ai mise le en pensant que ca ferait pas de mal ;-)
pour le trace,

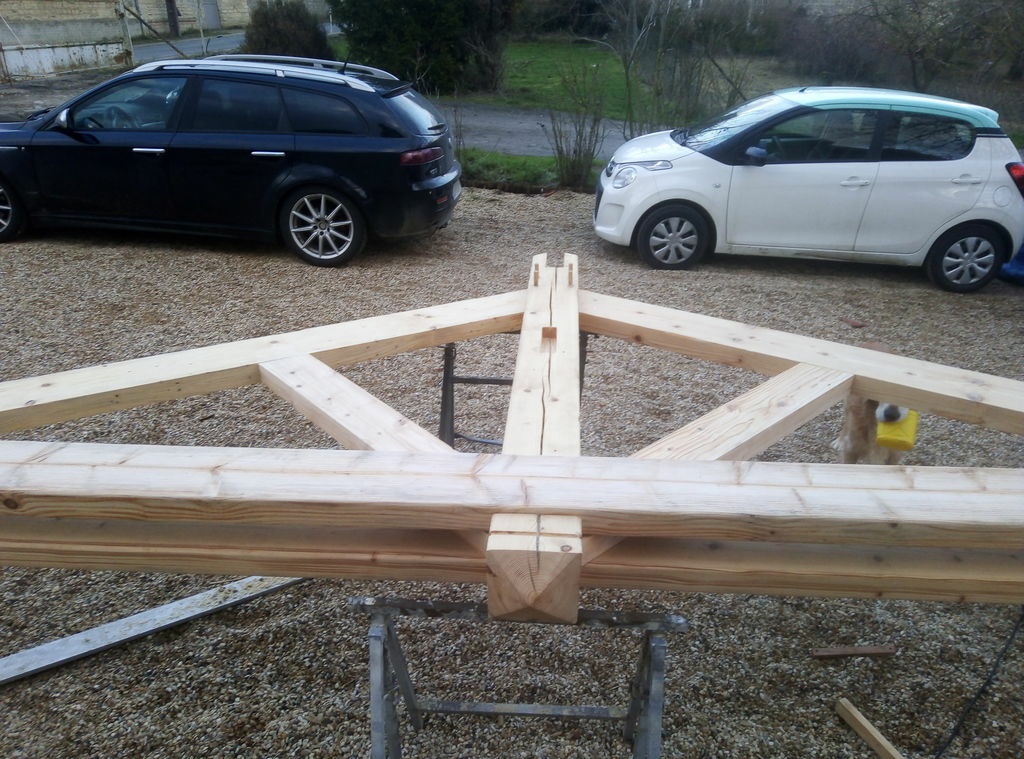

J'ai fait toutes les coupes suivant le plan ,et comme j'ai pas de surface plane pour tracer les fermes , j'ai assemble les deux fermes l'une sur l'autre ...

Merci,

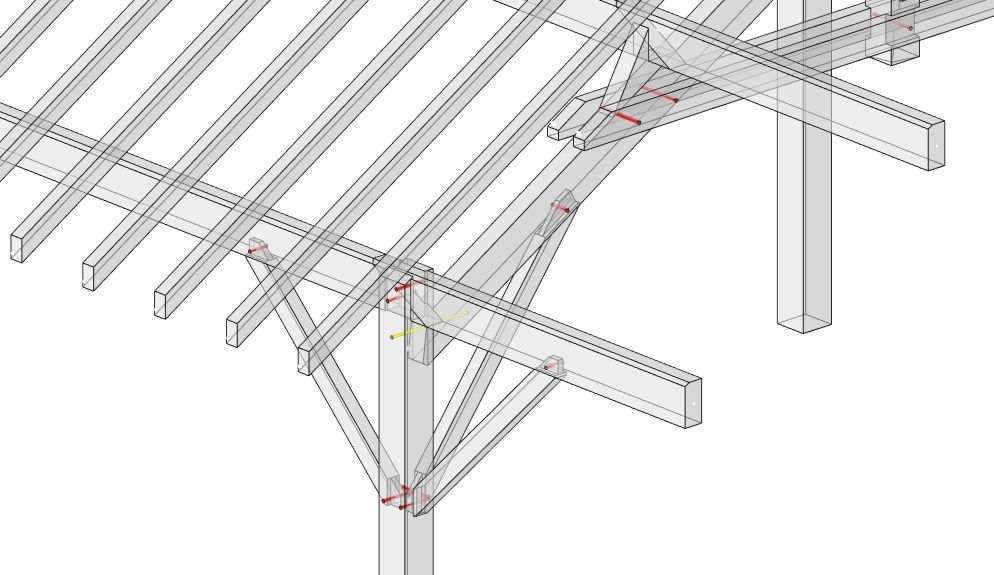

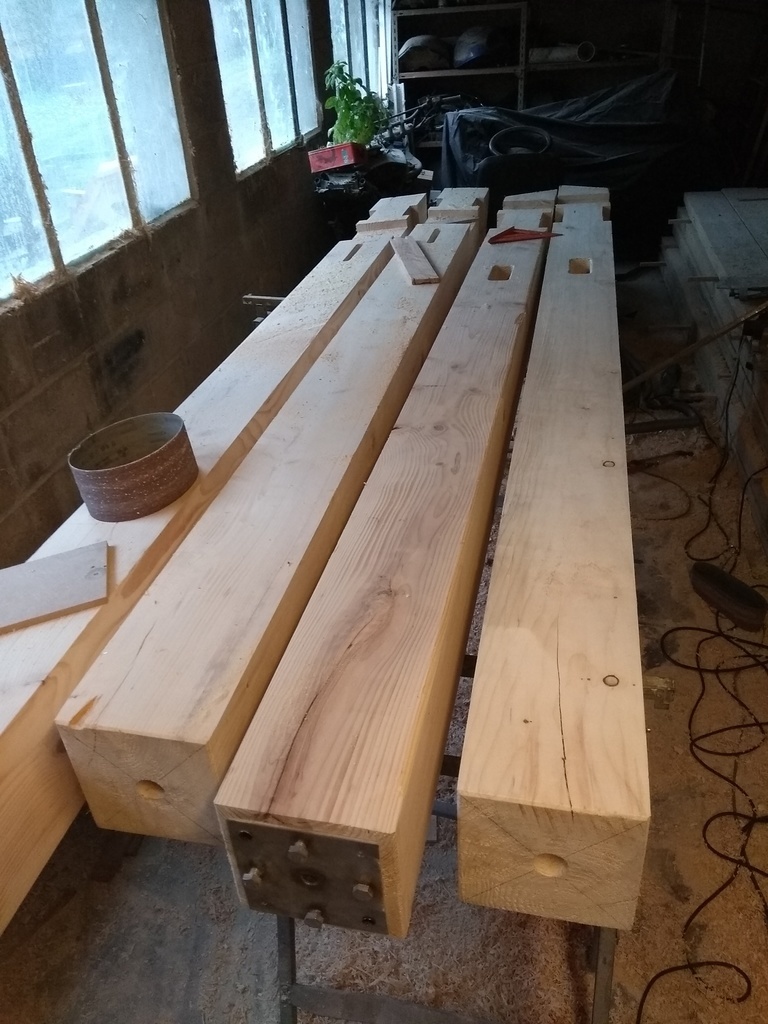

Pour les assemblages c'est du traditionnel tenon mortaise cheville ou moise renforce avec boulons, après il y a quelques vises quand mème ;-)
pour la hauteur , c;est pour garder une certaine cohérence avec le pignon de la maison qui lui est encore plus haut.

Je me doutais au vu de la photo de ta contrainte de hauteur. Je pense que tu as à bien fait.. effectivement merci le télescopique du voisin.. beau boulot.

hello , tu parles des liens de faîtage ? je me suis pas posé la question ,car il y a des mortaises dans les poinçons ,donc ils sont prévus !
Pourquoi par contre ils n'ont pas été taillés et posés en même temps , la est la question !

Sinon ,le reste est très cohérent ,de plus les liens sont pris en sablière moisée ( c'est du costaud) !

J'aurais fait des forgets (débord de toiture) plus grand pour abrité plus les bois de blochets .

sylvainlefrancomtois Merci pour tout ces commentaires, pour les débords de toit (forget )nouveau mot a mon vocabulaire de charpentier amateur;-) ,je voulais un maximun d'espace entre les poteaux et ne pas dépasser de la maison (qui elle n'a quasi pas de forgets), pour l'instant ça pas l air de mouiller trop , je surveille ..
au pire ça fera l'occasion de m'initier a la zinguerie en faisant des protections pour les bois de bout

Bravo c'est un bon chantier! Si je peux me permettre kentaro soulève un petit détail bizarroïde de conception. Au niveau des blochets et de la sablière volante il y a qqch d'un peu illogique. Mais ça passe largement même si tu aurais pu économiser du bois et des entailles...

En tant qu'architecte je comprends et partage l'inquiétude de Kentaro. On a un large toit avec une grande prise au vent, une couverture de tuiles probablement très lourde, et le tout prend largement appui sur ce qui semble être une vieille bâtisse de pierre. Le contreventement de la structure est primordial.
En même temps, quand on parle de charpente, si sylvain dit ok, alors c'est certainement OK. C'est vrai que moiser double la surface de contact et donc la solidité.
Et pourtant... Têtu comme je suis. J'aurai tout de même contreventé plus, surtout sur la poutre centrale.
Ceci dit, tout cela mis à part. Architecturellement c'est superbe et respectueux de l'existant, j'applaudis des deux mains!!! (peut il en être autrement?)

La panne faîtière est contreventee depuis les photos ;-). ensuite la volige participe aussi au contreventement de l'ensemble .
Pour la toiture ,elle fait moins de 500kg ,se sont des tuiles synthétique du coup la structure n'ai pas trop sollicite en charge statique .
Merci pour tout l'intérêt porte a ce projet

je comprends l'inquiétude de Philippe.. d'instinct j'aurais passé une croix de feuillard ou des mis des bracons entre pannes s'il y a plus de 4m entre fermes. pour le soulèvement je m;inquiète pas trop et encore moins pour la compression des poteaux. Peux tu me donner la pente, les sections et l’écartement entre poteaux que je teste un peu la conception sur la sablière volante???

alors pour les mesures : entre la fausse ferme (mur) et la 1 ère ferme il y a 1,8 m et entre les 2 fermes il y a 3,5 m . la portée des fermes est de 7,5 m. La pente du toit est de 30 degrés.

Peux tu m'expliquer ce que c'est des bracons ?

Et encore merci pour tout cet intérêt porte a ce projet ^^ .

jeremy213: tu as une attitude superbe. Tu te lances dans un projet ambitieux, Tu prends le bon et les inquiétudes, et tu vas de l'avant avec une attitude constructive et reconnaissante. Merci à toi!

Belle réalisation !
jeremy213 j'apporte mon humble contribution : va voir le traité de charpente de sylvainlefrancomtois , c'est tout expliqué !

c'est peut etre que je me suis habitué au "gros" mais en modélisant je me dis qua tu as mis bcp bcp bcp de bois...

Chevrons Liens: 7.5 x 10.5
Pannes Arbas: 10.5 x 22.5
Poinçon poteaux : 18 x 18
Moises 7.5 x 15

Tiges filetées de 16 en tète et pied d'arba, Boulons de 16.
tenons de 3 x 7 chevilles de 18.
Portée entre 2 appuis pour les chevrons 176 cm.
Saillie de 60 cm (2 tuiles meca)
entre les 2 abouts de chevrons 7.5M soit 6 m entre poteau pour 2 voitures
4 m entre fermes
