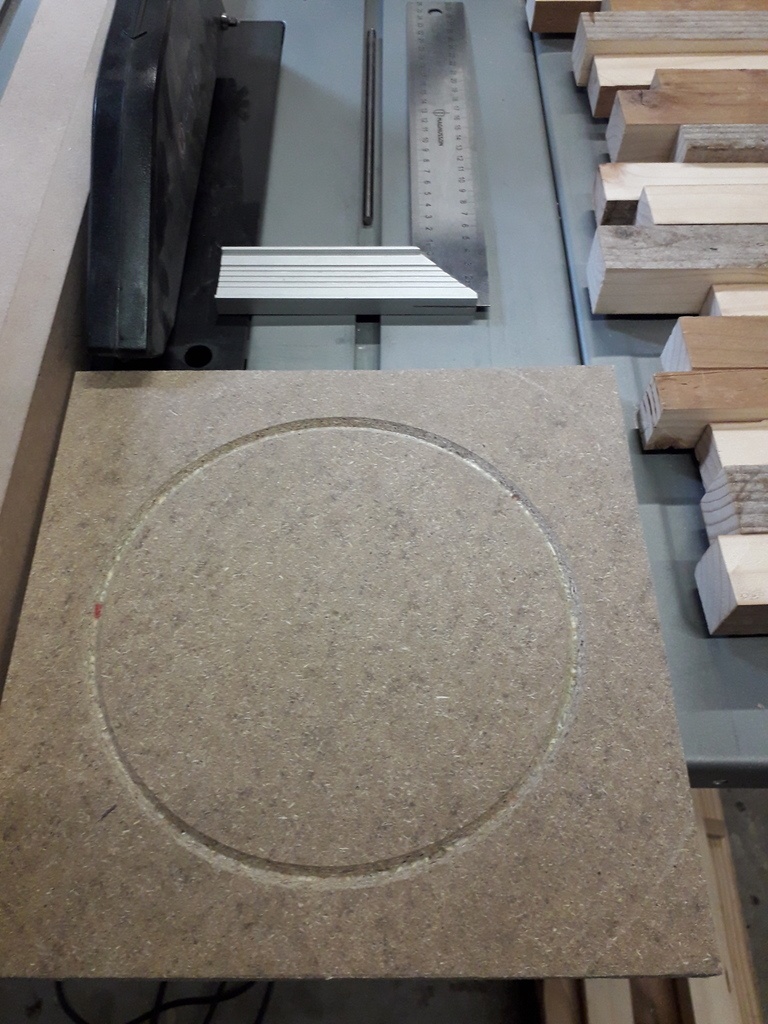

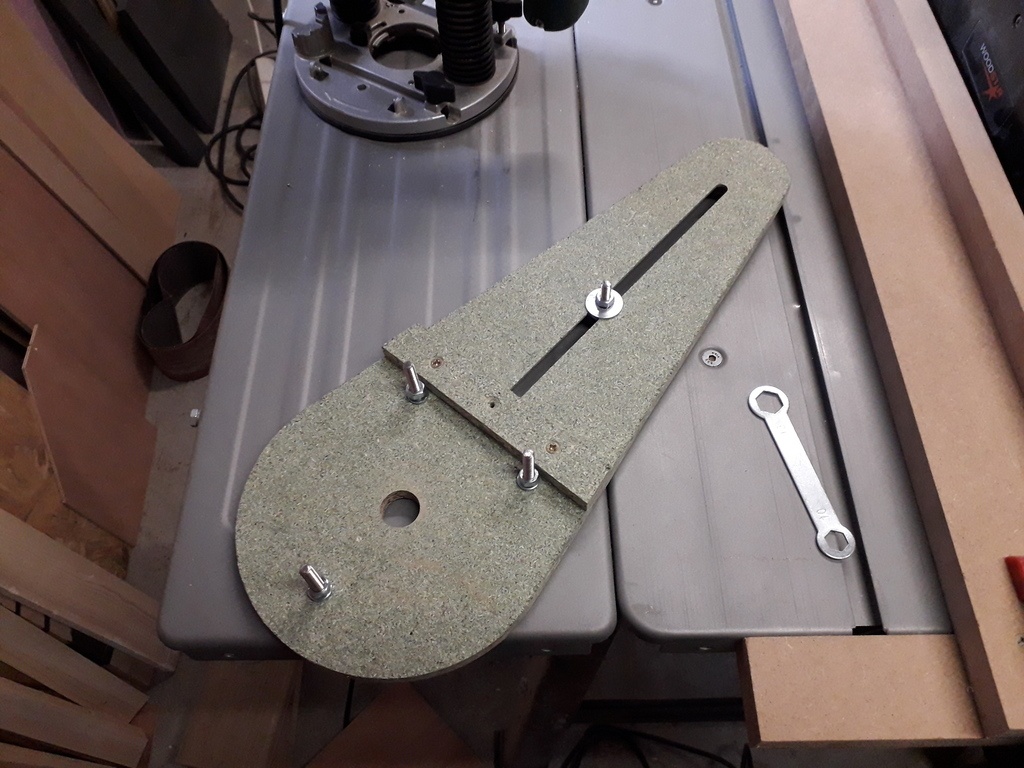

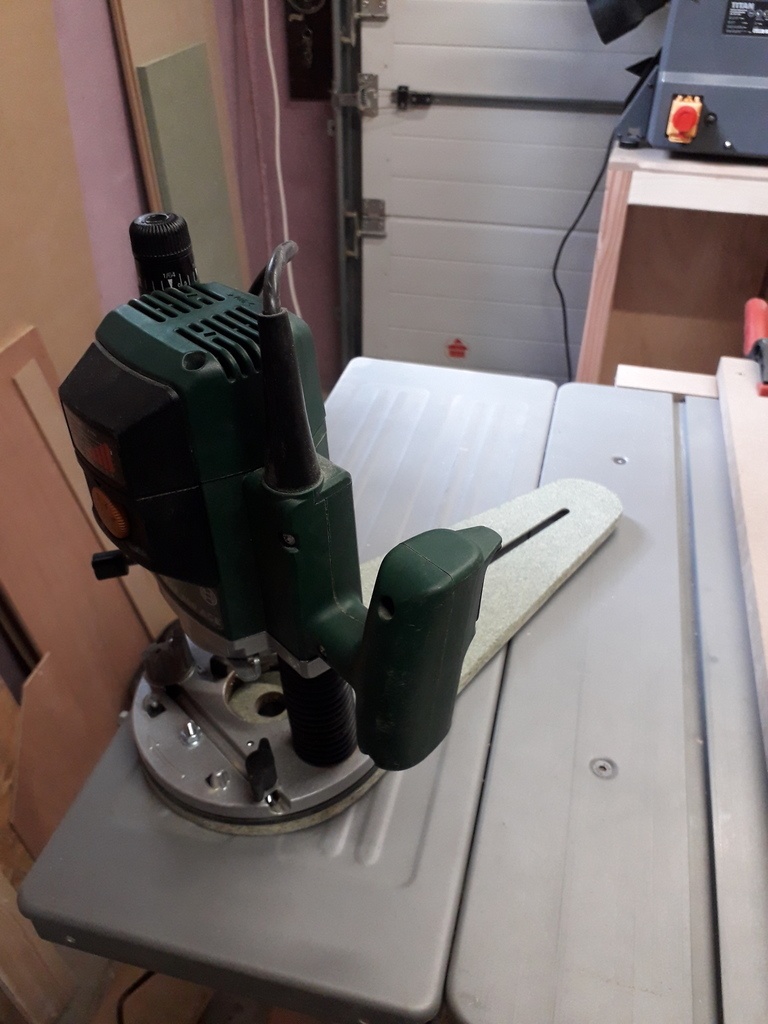

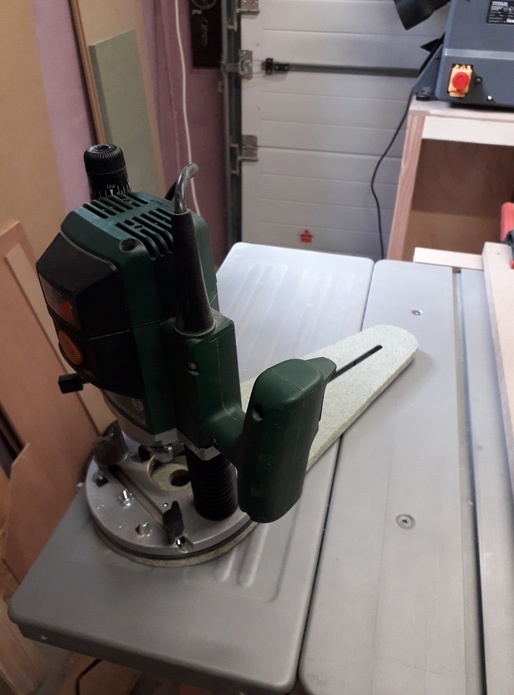

Salut les copeaux ! Petite réalisation de ce matin : un compas pour ma défonceuse ! Depuis le temps que je m'embête à faire des "cercles" (plutôt des patates
) sur du CP et que j'affleure avec ma fraise trop petite ...
Il était temps de faire quelque chose !

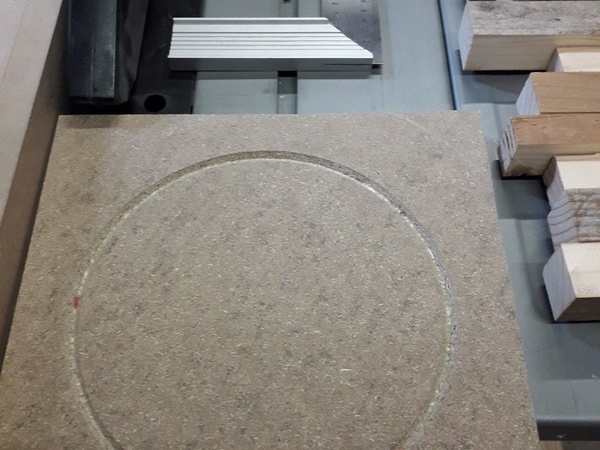

Et le résultat n est pas mal du tout !!
Licence
Autres créations de
Copeaux d'un soir
Voir aussi
Discussions

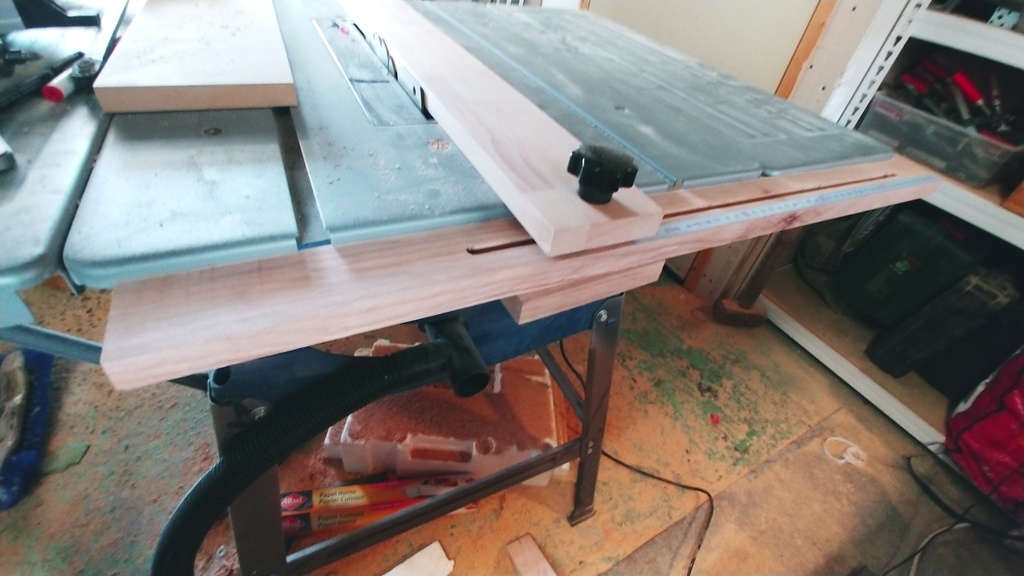

Il semble que tu ais la même scie circulaire sous table que la mienne et que tu ais fait un montage un peu similaire également pour compenser la très mauvaise qualité du guide
Ah oui en effet !
Mais le tien est mieux, tu as pu conserver les graduations... moi je vais tout au mètre avant chaque découpe, un peu long et pénible mais on fait avec

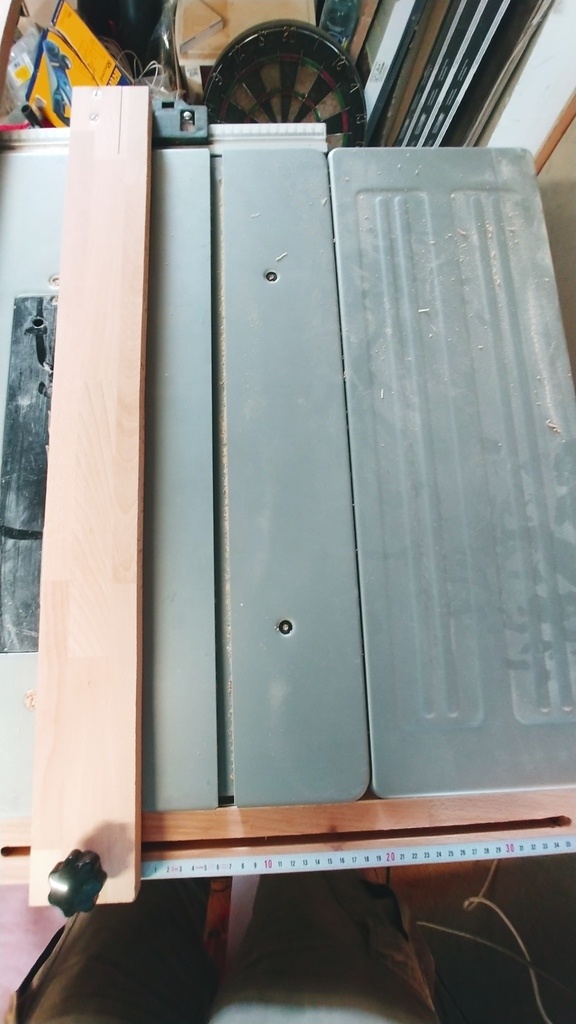

Copeaux d'un soir j'ai juste collé une autre graduation, exactement face à celle d'origine, comme ça quand j'aligne les deux je sais que je suis parallèle.
Ah oui malin ! Ça te permet de vérifier en permanence !
Salut.
C'est vrai que c'est précis et pratique.
Si je peux me permettre une idée, tu peux mettre une bague a copier sur la défonceuse: ça évite de la fixer sur le compas et en plus la défonceuse est "libre", ce qui évite que le cable s'enroule autour lorsque tu fais plusieurs tour.
Je crois que Toutenbois à une vidéo la dessus.
Edit: le lien de la vidéo ici
Salut !
)
Ah yes tu viens de me rappeler LA chose que j'ai oublié ! J'ai déjà vu des vidéos et en effet je n'avais pas souvenir de les voir "attacher" leur défonceuse à leur guide.. C'est donc grâce à la bague..
Le prochain sera mieux comme on dit ! (Puis faut que je me trouve une bague à copier aussi
Mais merci du conseil !
Bravo Alex !

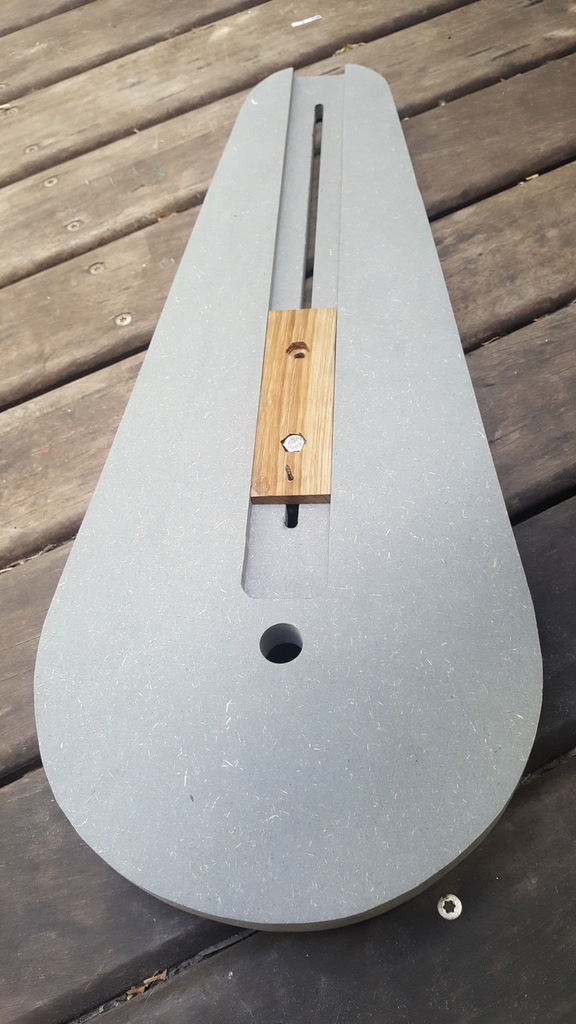

Comme dit Luccio, Samuel Mamias à développé ce genre de gabarit d'usinage dans ses vidéos et j'ai testé ce compas made in toutenbois : essayer et approuver !

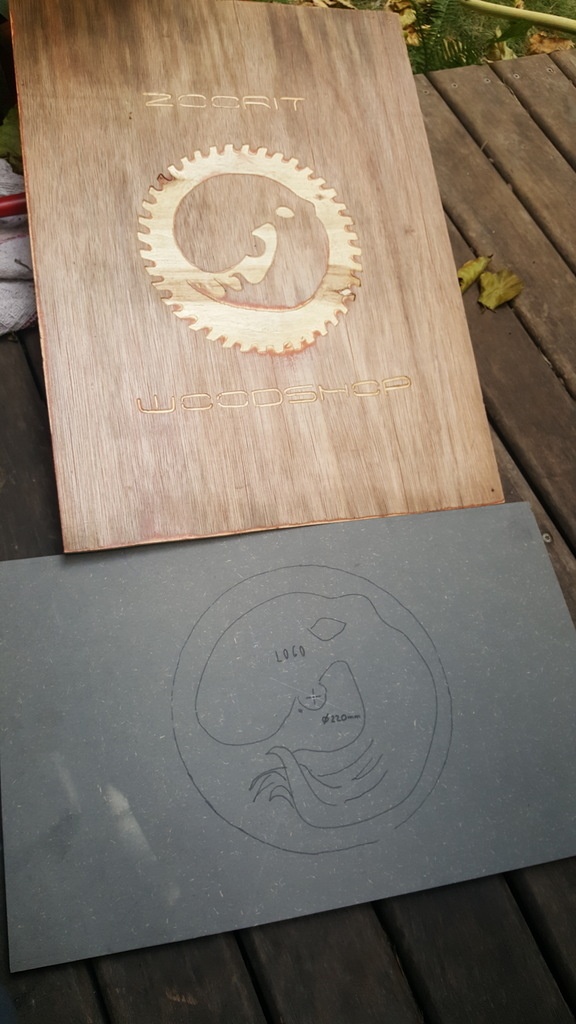

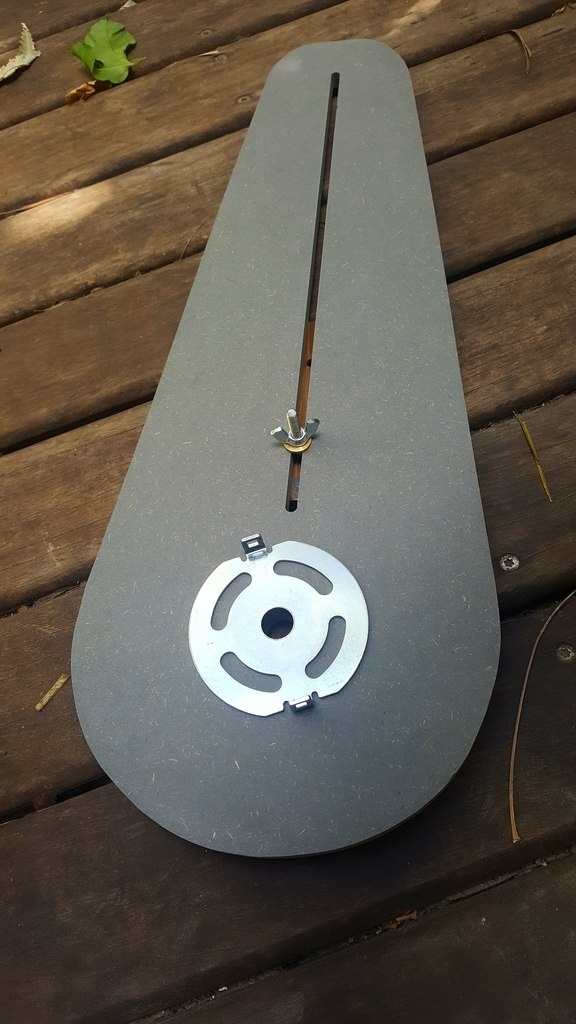

C'est vrai que la bague à copier permet une plus grande ergonomie (le fil ne s'enroule pas sur l'outil et c'est très appréciable) et puis tu pose juste ta défonceuse sur le compas pas besoin de visser.... En terme de précision il est également très fiable, un exemple ci dessous pour une incrustation d'un logo fait sur un CP dans un panneau en HDF. Précision au rdv.

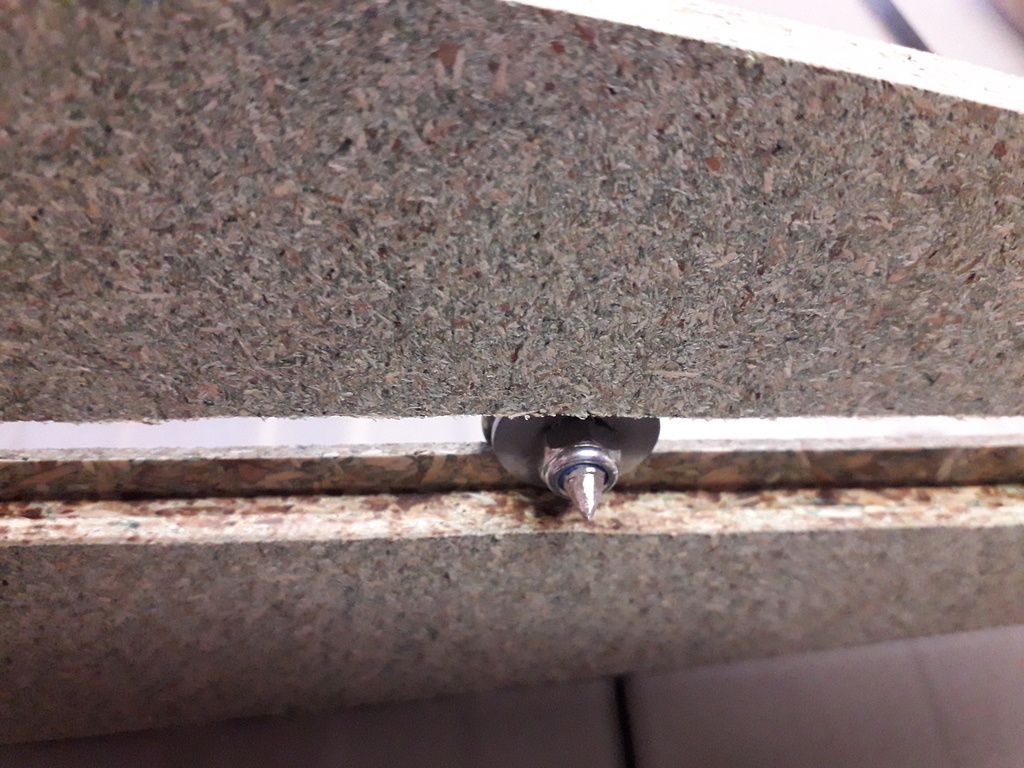

En tout cas bravo à toi si n'avais pas vu ces vidéos ta solution semble bien fonctionner et ta pointe me parait vraiment bien solide.
Bon bah là c'est sûr qu'il n'y a pas à tortiller .. la version que tu me presentes est plus pratique c'est sûr !
Je crois que je regarderai ça a l'occasion de mes prochaines vacances...
Sur ta version, la "plaquette" en bois est en queue d'arronde dans ta rainure ou c'est une rainure droite ?
Copeaux d'un soir perso j'ai fais une rainure droite mais en effet tu peux faire une queue d'aronde ou une rainure en "T"
Bonjour
j ai aussi regardé la vidéo et téléchargé le plan de ce gabarit qui m interesse fortement.
Petite question à Zourit: quand tu fais une piece dans une planch, comment se comportent les différentes parties de ta planche et ta fraise? (niveau dangerosité). Car si ta planche est bridée au début , la piece ronde est débridée au dernier coup de fraise en profondeur.... à moins de laisser 1mm et de le casser manuellement.
Ensuite petite astuce que j ai pensé faire à la place de la queue d arronde ou fraise en T... c est de creer 2 lattes avec une feuillure qui seront collées sur la planche dans une rainure assez large. Ainsi on peu se simplifier cette etape je pense
fred59 tu as raison ! Soit tu laisses 1mm ou 2mm pour éviter que la pièce jaillisse d'un coup. Pour ma part j'essaye de fixer avec une vis sur le martyr pour garantir un bon maintien (quand je peux le faire) Pour le rail plein de solutions possible à mon avis il faut juste que ce soit bien ajusté pour avoir aucun jeux et ainsi conserver une bonne précision. Va au plus simple à mon avis.
