Aspirateur copeaux maison

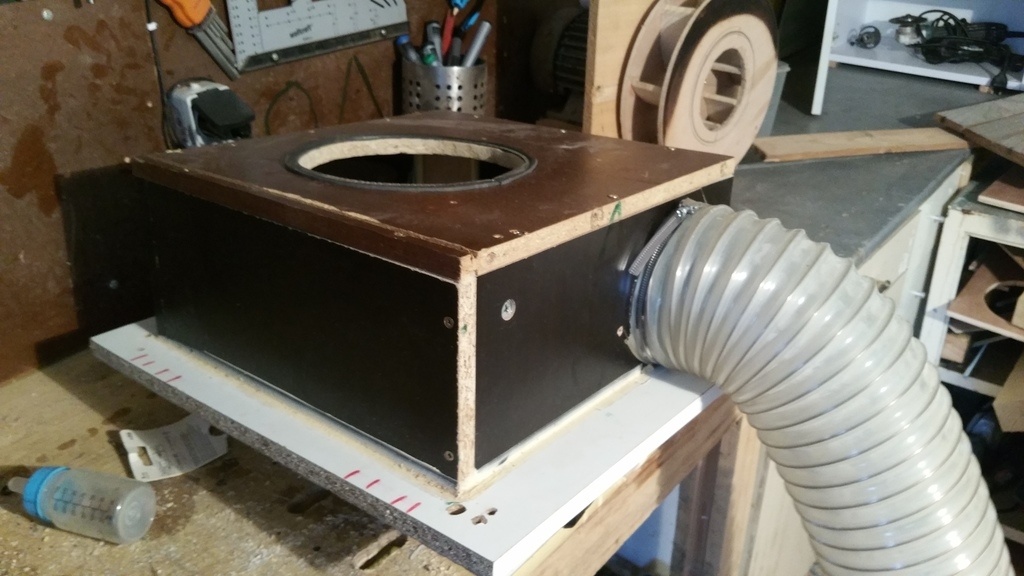

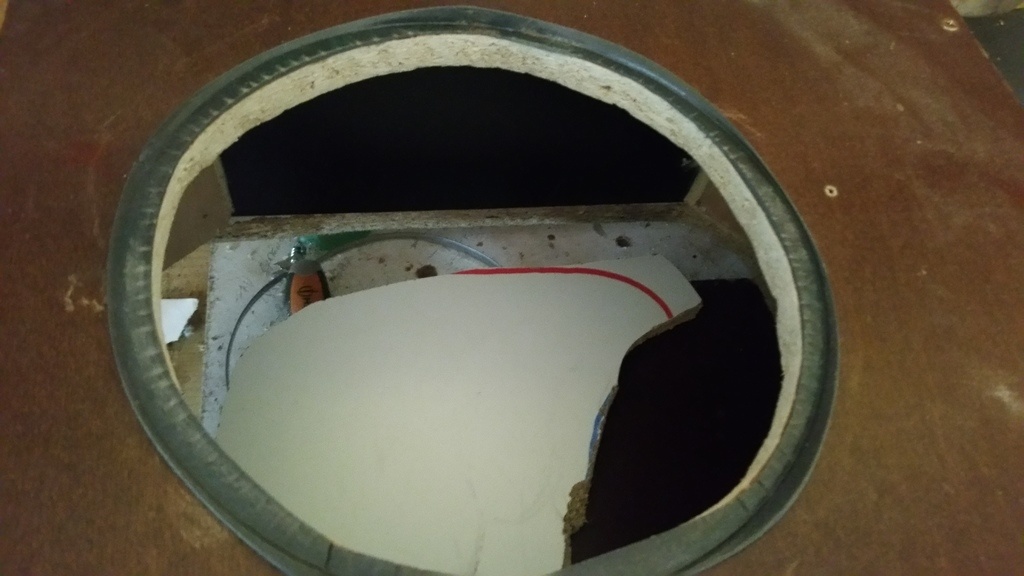

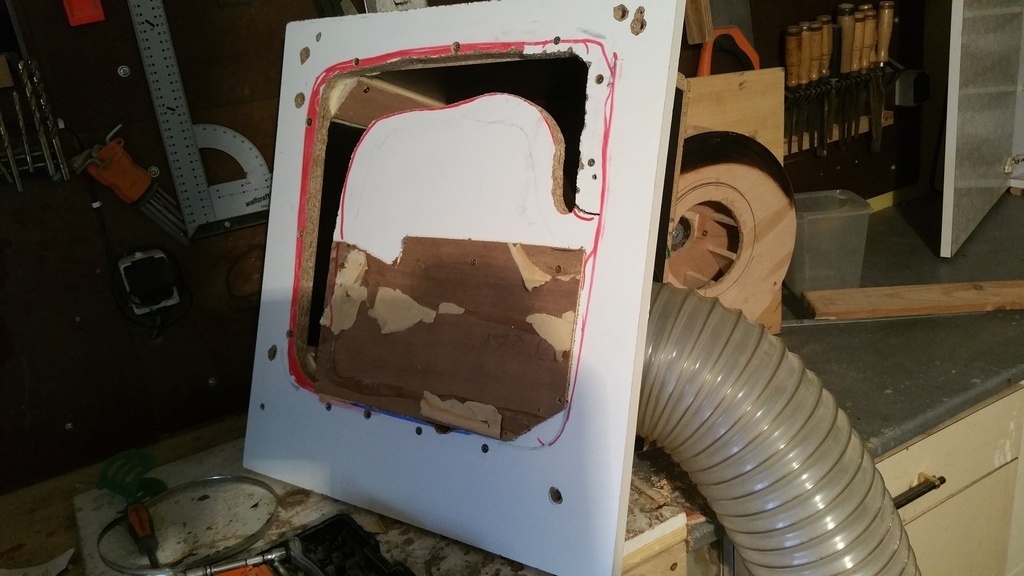

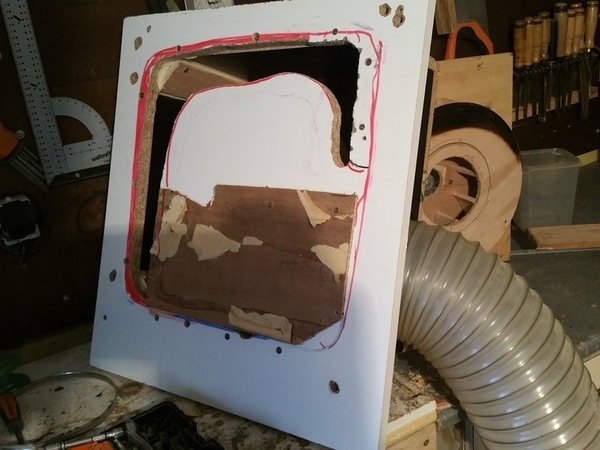

Aspirateur à copeaux diamètre 150, en système Thien, fonctionne très bien, je précise que j'ai fait plusieurs test pour arriver à ce résultat c'est pourquoi il est découpé de partout.

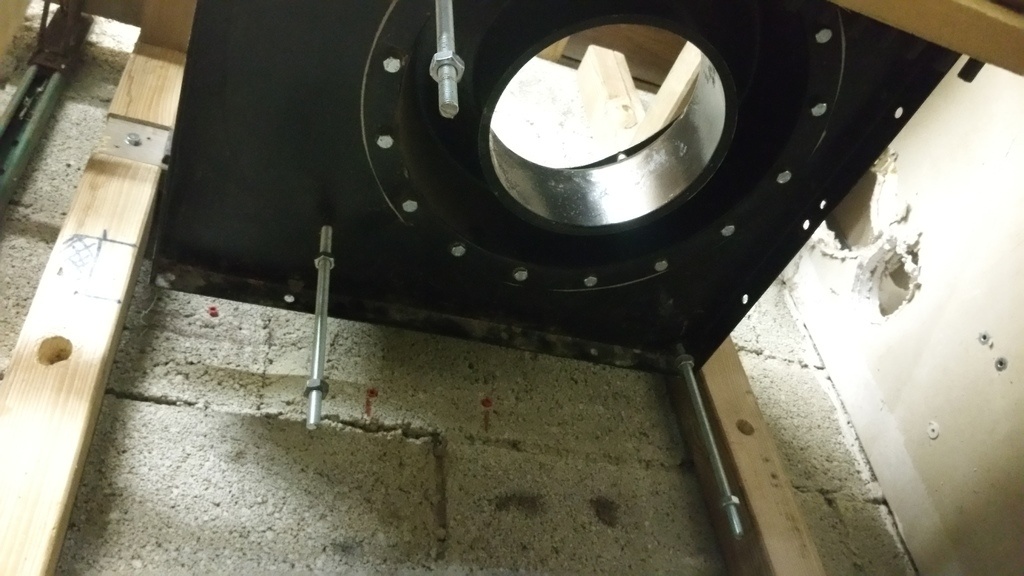

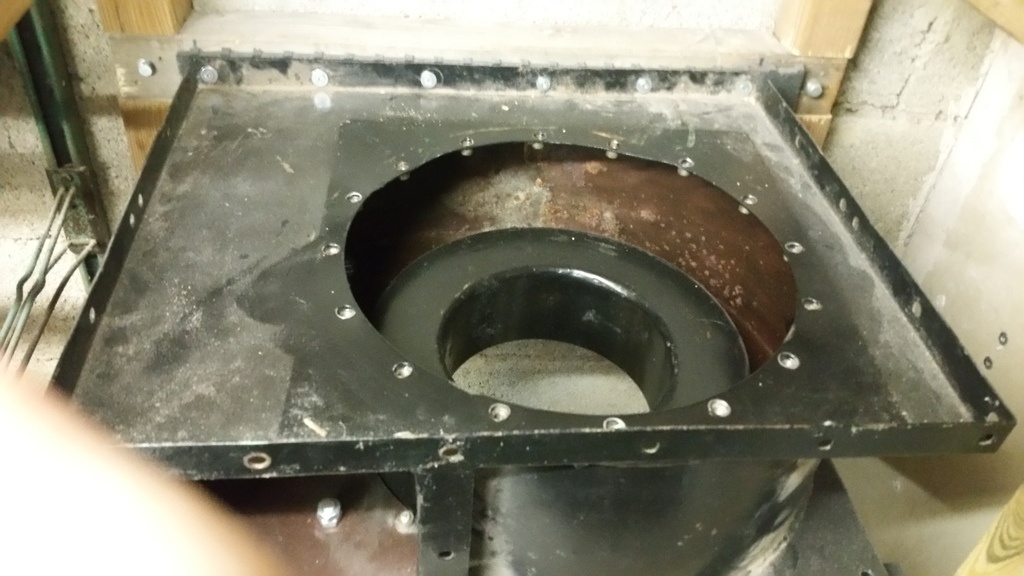

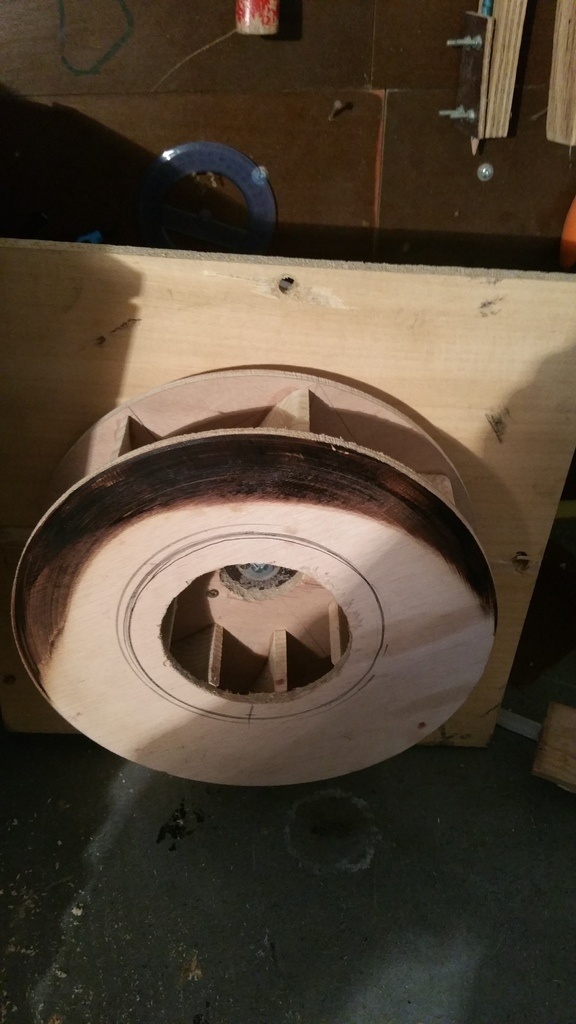

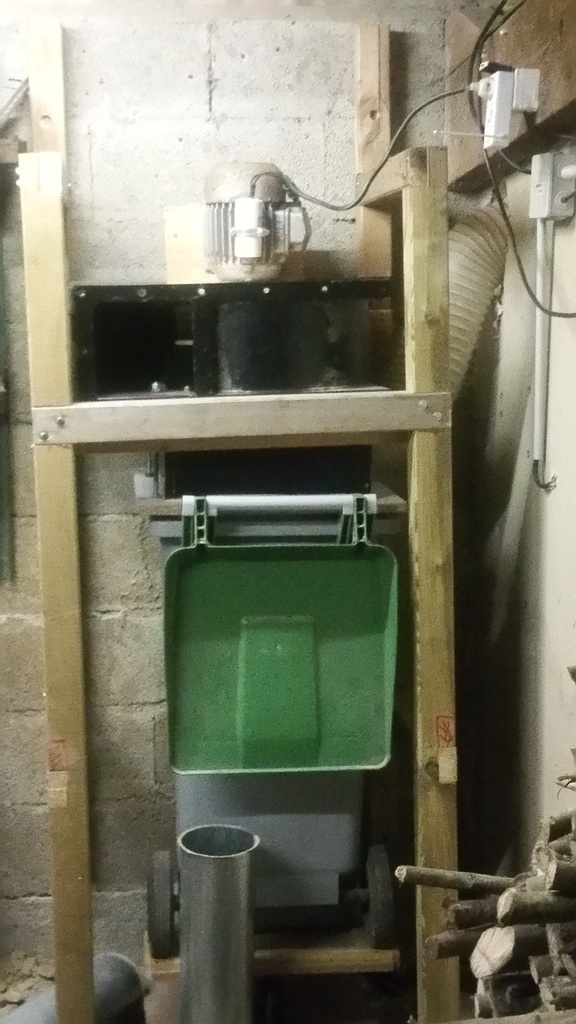

Fastidieux à démonter remonter... Je vais le faire au propre par la suite. il me reste à fabriquer la sortie d'air, soit sur l’extérieur soit sur chaussette. La poubelle est sur un système de cric de voiture pour la vider l'étanchéité est faite par la pression de la poubelle sur un gros joint industriel.La turbine est en contreplaqué. Elle a un peu chauffé en cours de test le réglage horizontal était décalé. Cela fait 1 an qu'elle fonctionne, pas de casse. J'ai environ 8m de tuyau avec un coude à 90 et l'aspiration reste puissante. Je ne pensais pas avoir un si bon resultat avec 1cv. Je pense que le diamètre y est pour quelque chose.

Après réflexion et pour éviter des coups suplémentaire la sortie de la turbine se fera vers l'extérieur dans la cour. Je transfert mon atelier dans une autre parti du garage. J'ai la chance d'avoir 100m2.
D'ailleurs si quelqu'un a une idée pour un clapet? La sortie sera en 250mm.
Je fixerai un coude vers le bas pour évité que la turbine passe à travers le jardin du voisin si jamais elle casse. Et aussi pour la pluie.

Mis à jour

Discussions

Wath  a publié la création "Aspirateur copeaux maison".
il y a 5 ans
Nesty

Plus de photos sur sa réalisation aurait été sympa , là on voit pas grand chose .

Marc DUMONT

Bon system, mais que se passe-t-il si la poubelle est pleine?

Wath

il me reste a installer une jauge en plexiglas, j'ai testé avant plusieurs diamètre et positionnement des tuyaux.

Mad Two wood

C'est un moteur de récupérer ? Tu as qu'elle puissance ?

Wath

Actuellement 1cv j'attend le passage en tri pour mettre la turbine d'origine de 3cv.

slec62

Beau boulot pourrais tu donner plus de details su ta turbine stp

Wath

Je vais chercher si j'ai des photos du montage il me semble que oui

Lost In Alps

Bonjour,
Je suis également preneur pour plus de détails à propos de la turbine. L'aspiration est-elle suffisante?

Wath

Je pense que le diamètre est le plus important, je suis en 150mm. En 100mm c'est trop petit ou alors consommation excessive du moteur.
