sanglier

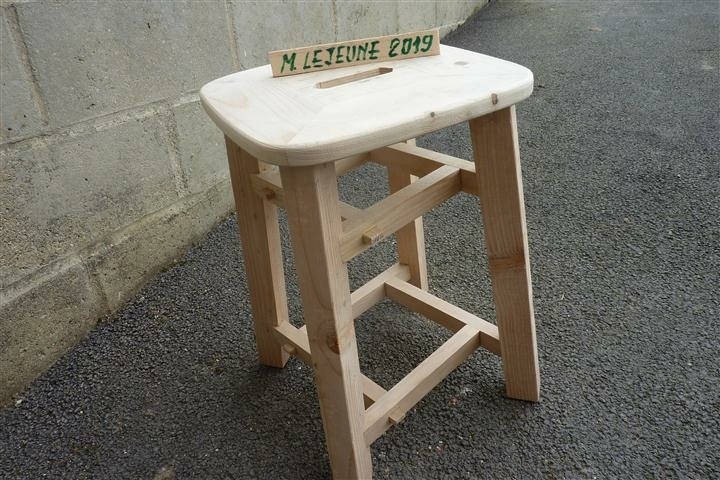

Tabouret à traverses boiteuses

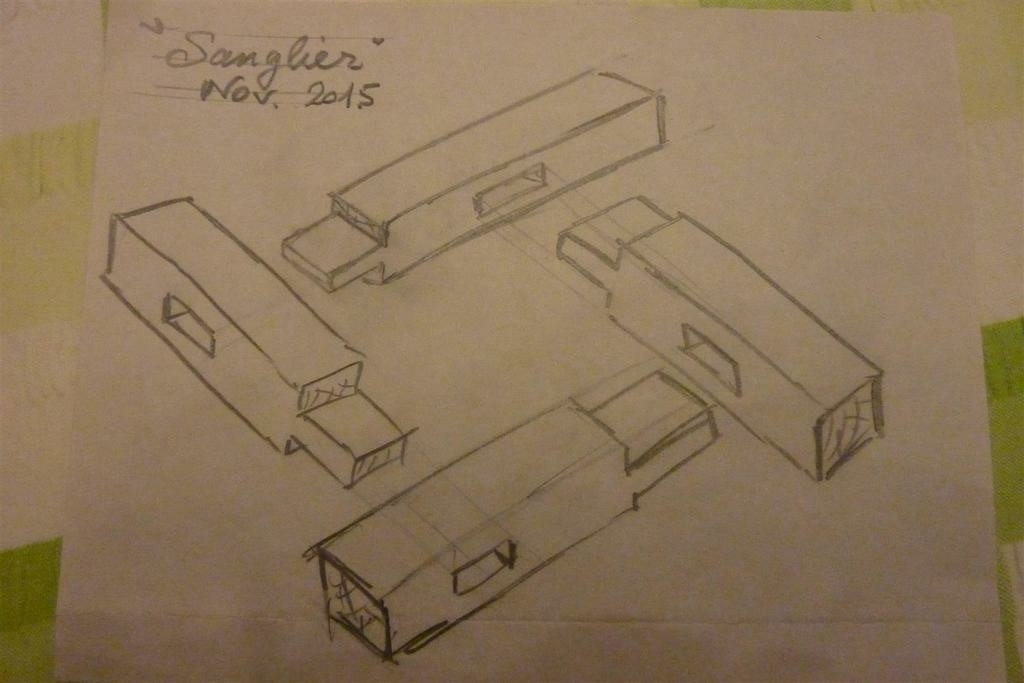

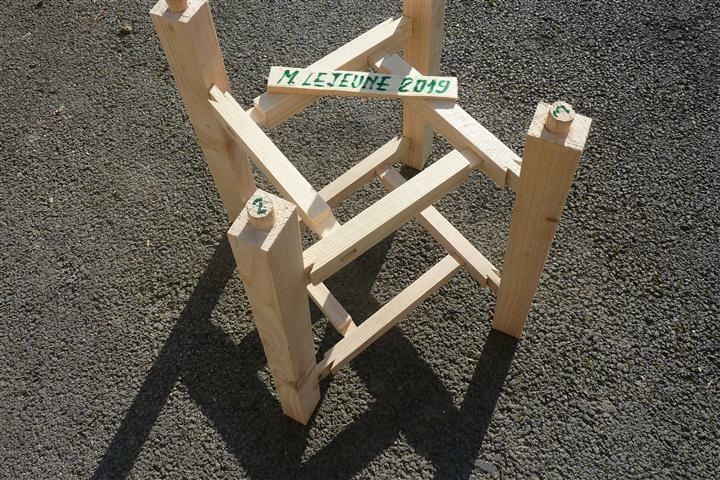

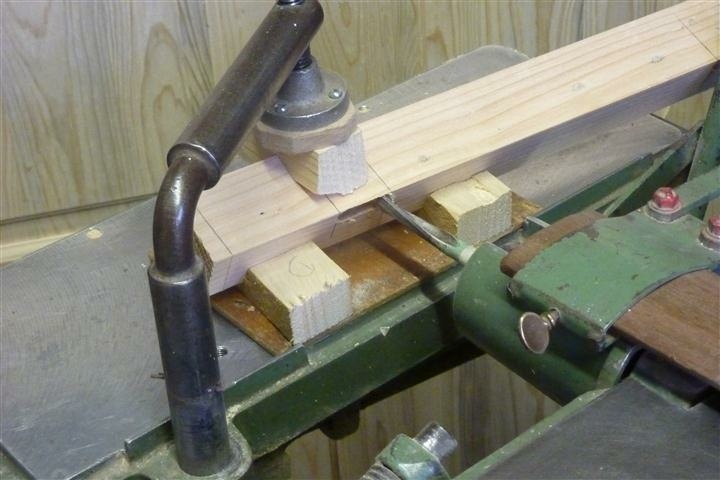

En solivage : solive boiteuse porte de mur à chevêtre (d'ou ce titre) un total de 16 tenons/mortaises collés... les peds ont faces verticales et en tronc de pyramide ... les mortaises des pieds sont dans le fil du bois (3è photo) donc pour ces tenons correspondants inclinés (les faces de traverses etant d'aplomb ) : reflexion et petits calculs pour les tracés des bois ... assise habituelle ... pas de vernis le but etant la realisation concrete ... inverser la rotation d'un niveau de traverse pauserais un proplème au montage ... les tenons entre traverses sont tres legerement en trapeze pour le montage aile de moulin (derniere photo ) pas de phrases de description mais partage de photos ...


Discussions

sanglier  a publié la création "Tabouret à traverses boiteuses".
il y a 5 ans
Olivier Vernhettes
( Modifié )

Bonjour sanglier
Je suis súr de pouvoir faire la même chose, sauf que moi je l'aurais voulu d'équerre au départ 😂
Plus sérieusement je suis admiratif devant la précision de ce montage complexe qui aurait pu aussi s'intituler "tabouret dahut" et pour ma culture personnelle, en dehors de la beauté de l'exercice, dans quel cadre cet assemblage peutt-il être utilisé ?
Merci de votre éclairage

sanglier

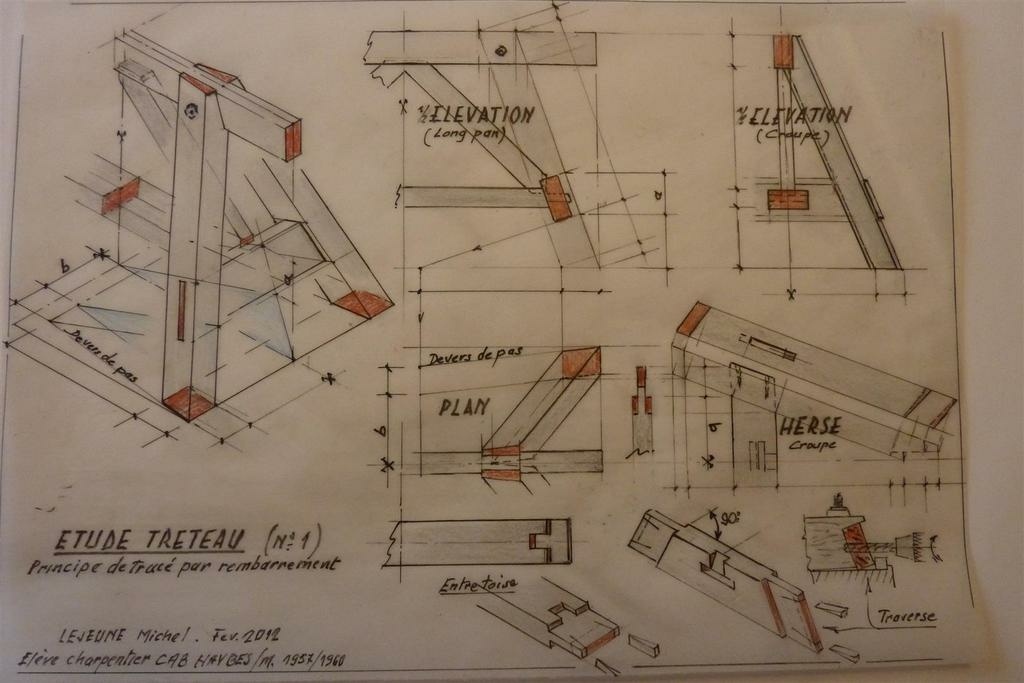

etant charpentier de jeunesse j'aime les bois deversés (pannes contre arêtier , lien mensard jambe de force de ferme biaise contrefiche d'arêtier devoyé etc ) ce tabouret "tordu" est mon 5 ème de ce genre n'existe pas en commerce ... ce n'est pas un "dahut " : les pieds ont la même longueur ... pour tout d'equerre voir "hic et ha "

sanglier

quand c'est fini cela semble simple

Klaus Loose
( Modifié )

Bonjour Sanglier,
Respect ! Tu adores le spécial. Et tu sais dessiner.

sanglier
( Modifié )

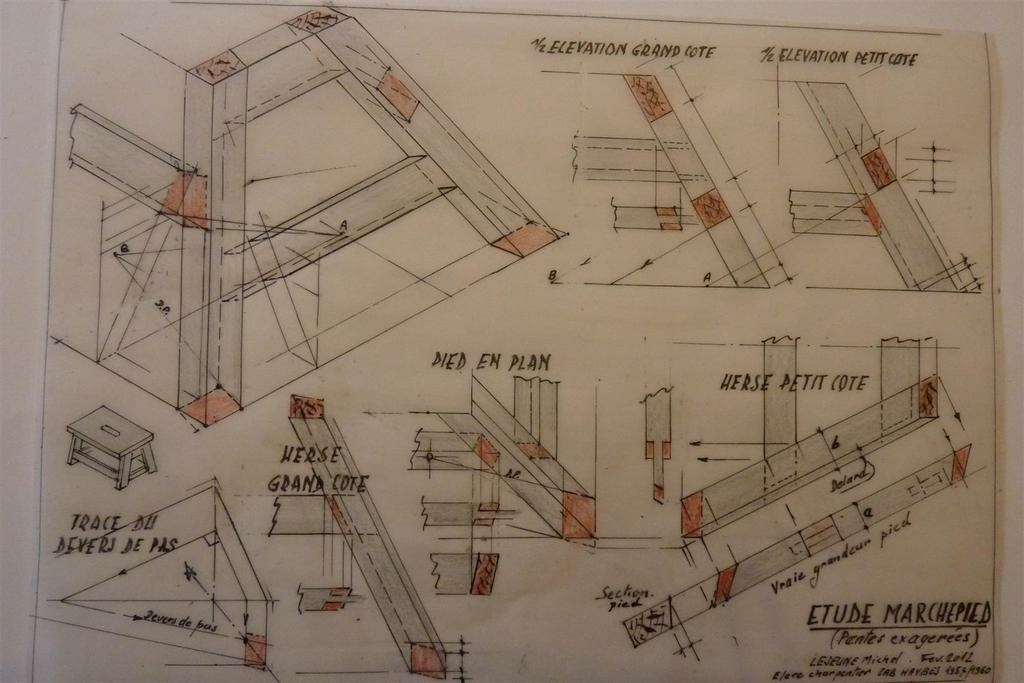

ma 4èmme année d'ecole apres ma primaire s'arretant à 14 ans a eté ecole de dessin bâtiment avec des cours de descriptive de surface plane que j'ai assimilés facilement etant habitué aux epures de charpente bois

niconathy
( Modifié )

Mon prof disait que tous les fous ne sont pas enfermés. Je me trouvais déjà tordu dans mes envies de fabrication tordues. Là, je dis chapeau et felicitation pour la recherche d'absence de simplicité.
Tu recoupes les pieds après montage? C'est pas la première fois que je ne les vois pas de la même longueur lors du montage, sur tes réalisations?

sanglier

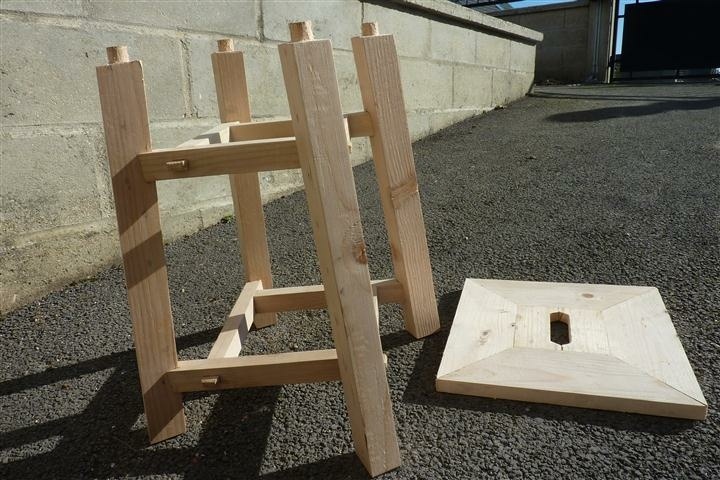

sur ce tabouret les pieds sont coupés avant montage definitif et même petit chanfrein pour eviter des eclats (sapin) en cours de manipulation
en 1er montage et collage des 2 assises de trverses avec verif de gauche et equerrage ensuite ajout des pieds avec verif gauche et diagonales de trapezes

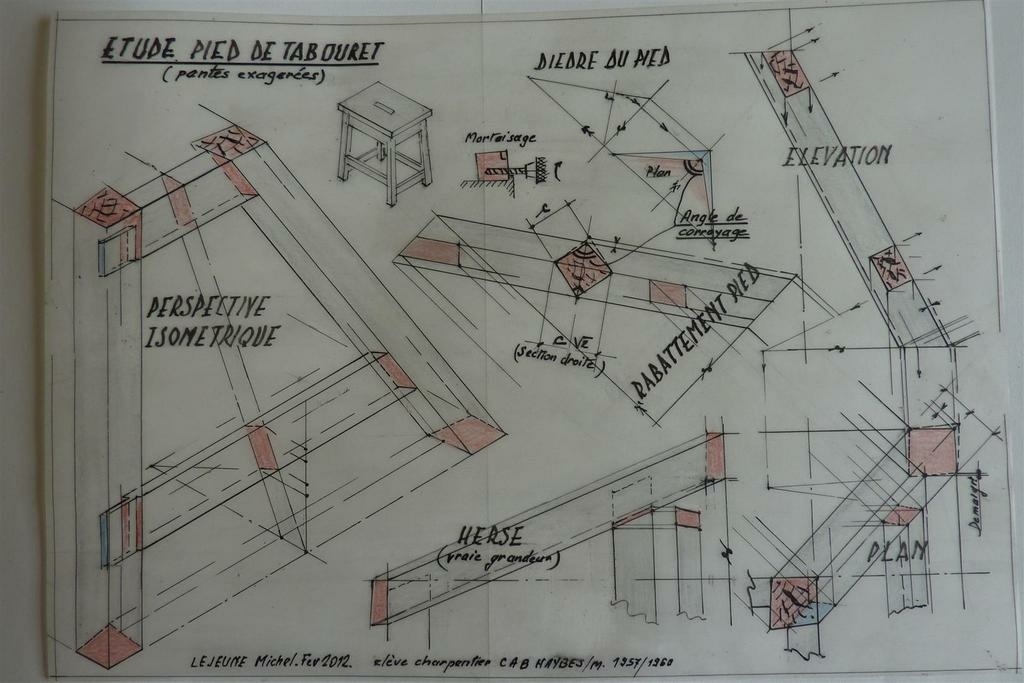

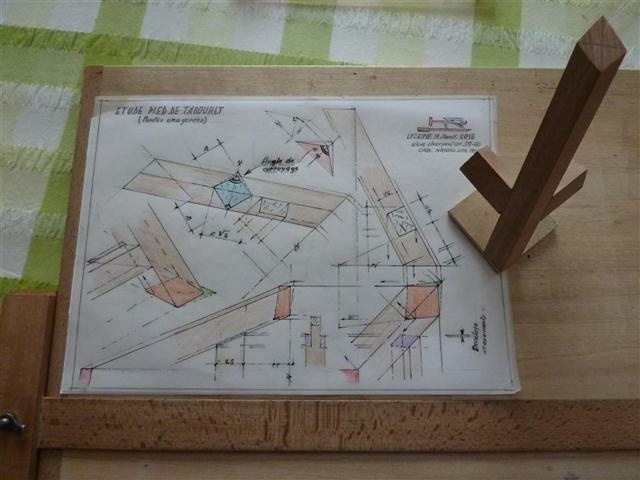

le depard de cette realisation etait flou calculette trigo ,epures des niveaux traverses avec choix de position pieds en bout de traserse ..., le tracé des coupes (8 semblables ) le devers des tenons dans mortaises de pieds par le calcul et raporteur pour reglage de sauterelle
il est differents des 4 autres

HZP

J'aime bien ces défis. Ça parait simple quand on le voit fini mais à réaliser de toutes pièces ça doit demander quelques heures de préparation.
Bonne continuation.
