Bonjour à tous !

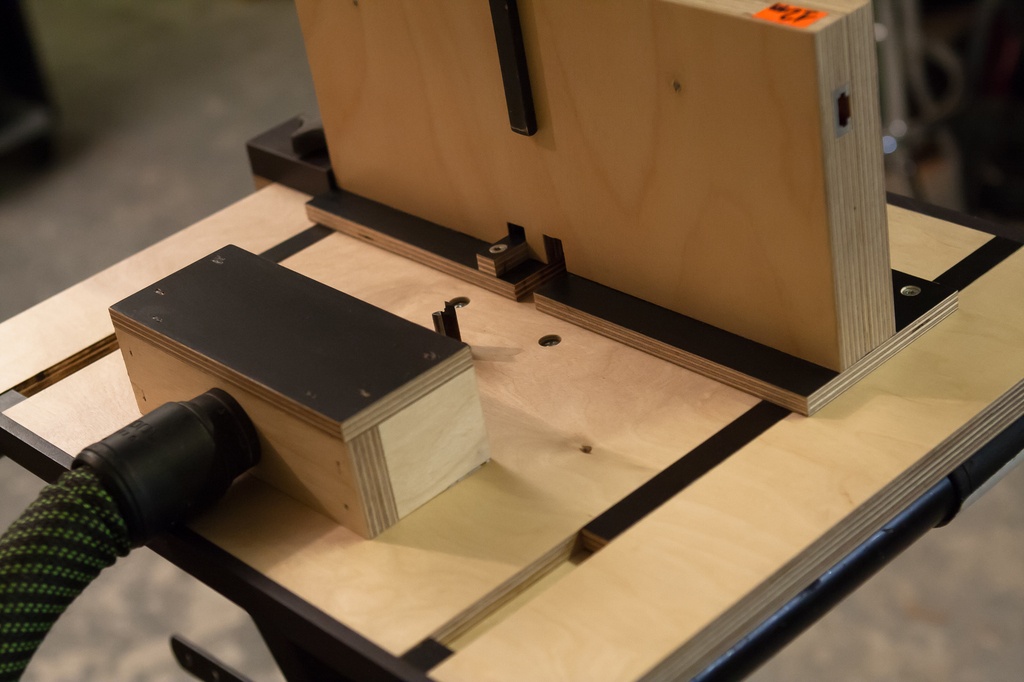

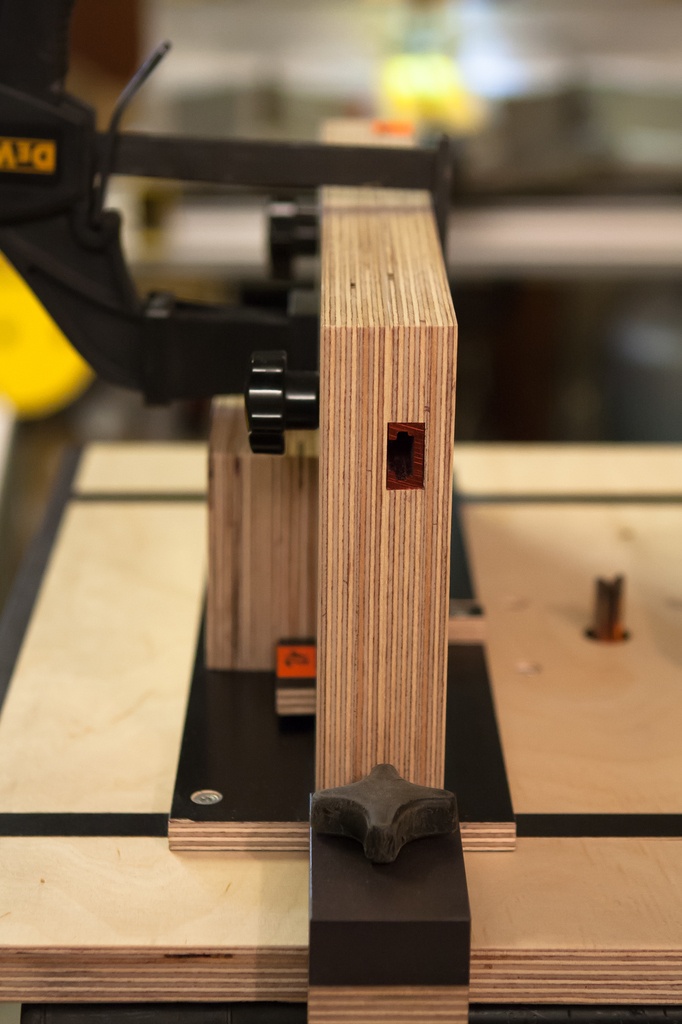

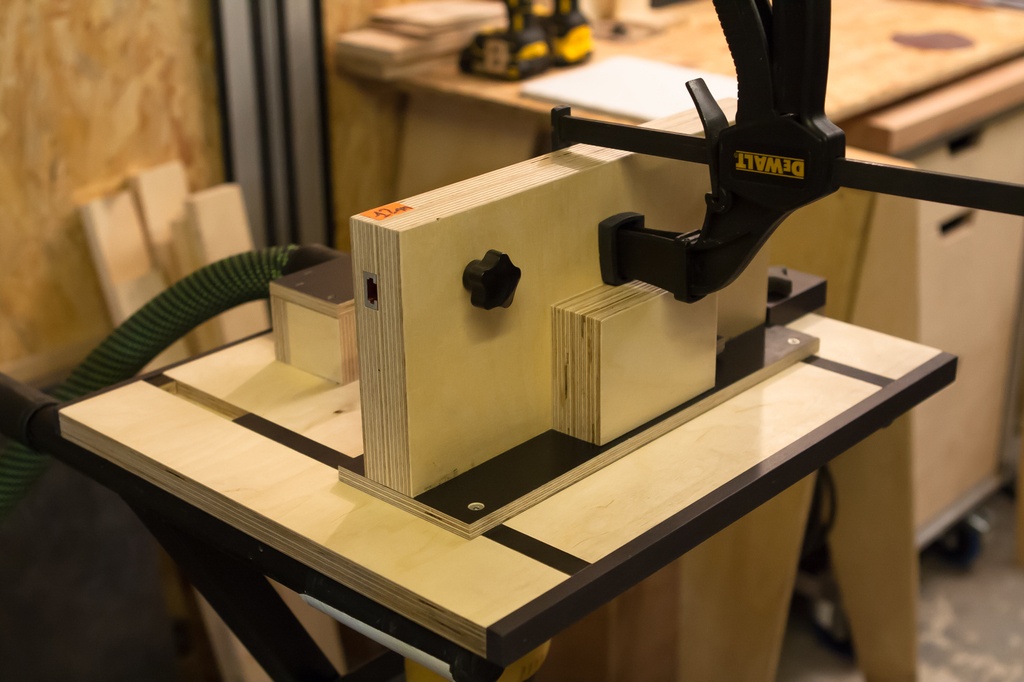

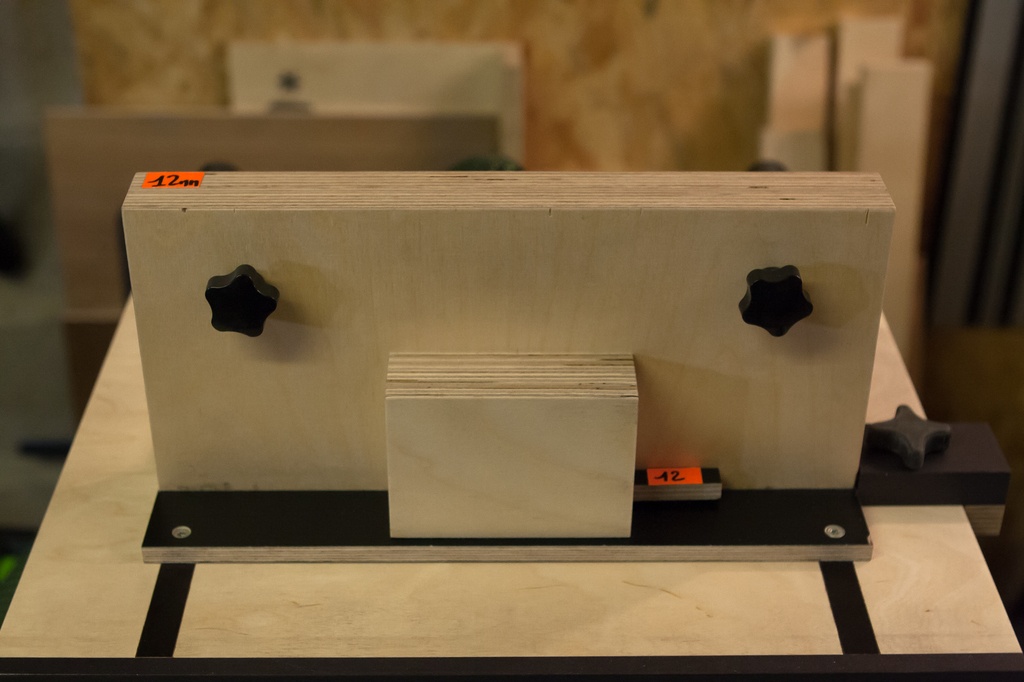

Après avoir réalisé un premier gabarit pour réaliser des queues droites à la scie sous table je suis passé du côté défonceuse, plus adapté je pense.
J'ai commandé une fraise hélicoïdale négative car avec une fraise droite, pourtant de retour d'affutage, on est pas loin de la boucherie, dommage on était pas loin du perfect !
Je me suis inspiré particulièrement de ce modèle youtube.com/wa...h?v=G01hhn-kQnc
Licence
Autres créations de
FloG
Voir aussi
Discussions
Tout simple et bien fait!
Merci Kentaro. J'ai cherché à faire quelque chose de simple, stable, modulable.
Très soigné et il a l'air bien conçu, aurais-tu des photos des pièces usinées ?
Merci ! J'attend la fraise hélicoïdale pour montrer le résultat. Le seul défaut pour le moment est l'arrachement, mais ca ne vient pas du gabarit. Je ferai peut-être une petite video.
Ah, ok ;)
pour l'arrachement, essaye de voir si tu ne peux pas intégrer un martyr?
C'est peut être la solution, j'aimerais pouvoir m'en passer pour garder un procédé très simple sans trop de manipulations.
si tu prends un cp de 8mm ou 12mm, glissé entre ta pièce et le guide, cela ne devrait pas trop chambouler! si?
Peut-être avec deux morceaux de mdf prenant en sandwich la pièce à usiner.
L'arrachement se fait du coté de l'entrée de la fraise, lorsque la moitié de la fraise est rentrée le tranchant arrache "le côté gauche vu du dessus"... Le martyr derrière lui marche très bien.
Et avec un martyr devant, bien serré sur la pièce à usiner, cela le fait aussi ?
Je vais essayer, je pense que ça marche il n'y a pas de raisons, mais si ca pouvait être parfait sans je préférerai :)
ben disons qu'en attendant ta fraise hélicoïdale, ce serait intéressant de voir si ça fonctionne, histoire de faire joujou avec la bébête
Vic66 Aller, jeudi je martyrise ;)
Ca a l'air très efficace!
2 questions:
. Pourquoi dit-tu qu'avec une fraise droite c'est une "boucherie"?
. Comment as-tu réalisé tes glissières?
La fraise provoque un bel arrachement sur la face d'entrée de la fraise, derrière il y a le martyr qui joue très bien son rôle.

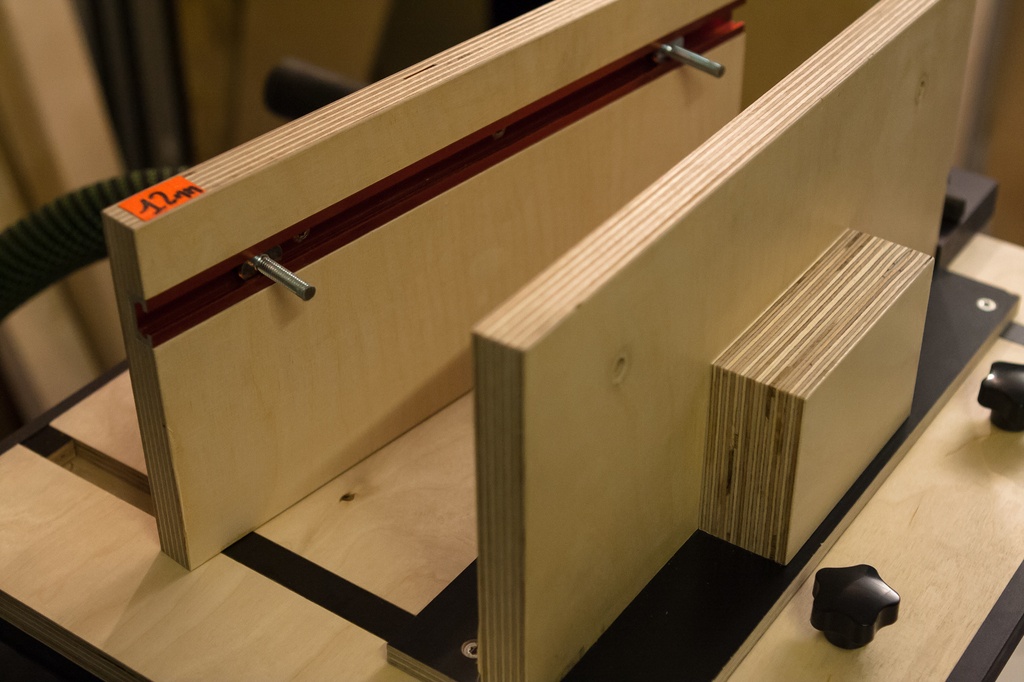

J'ai réalisé les rainures à la défonceuse ensuite utilisé du CP bouleau filmé en 9mm pour être au plus ajusté dans ces rainures. Ce CP est super dès que 2 pièces de bois sont en friction et que l'on cherche une glisse facile, il suffit de bien poncer et traiter le côté bois brut.
La fraise provoque un bel arrachement sur la face d'entrée de la fraise, derrière il y a le martyr qui joue très bien son rôle.
J'ai réalisé les rainures à la défonceuse ensuite utilisé du CP bouleau filmé en 9mm pour être au plus ajusté dans ces rainures. Ce CP est super dès que 2 pièces de bois sont en friction et que l'on cherche une glisse facile, il suffit de bien poncer et traiter le côté bois brut.
Je viens de publier le mien de ma création mais celui-là est vraiment tout simple, je n'y avais pas pensé!
