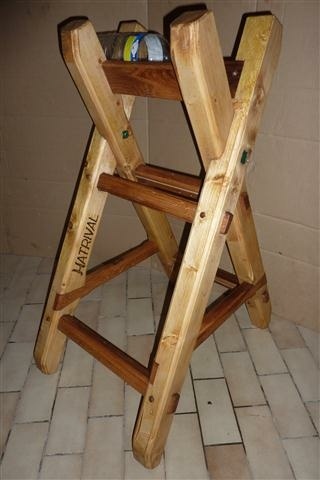

etude interressante .. j'ai modelisé sans D.A.O. par de simples croquis de mise au point ... pas de "charabias " techniques de descriptive mais des photos suplementaires pour les details de realisations ... le tout est collé, de longs toutillons pour les traverses basses de croix de sait André car T-M impossibles cause "mi bois " des croix entaillés à 25% pour solidité ..pas de lamellos dans les onglets de l'assise car à cheval sur onglets (solidité mediocre )
Licence
Autres créations de
sanglier
Voir aussi
Discussions
sympa. Je trouve la finition pas très jolie, mais ce n'était pas le but de l'exercice!
Sinon, tu as tout fait à la main, les tenon, mortaise, ou tu as fait pas mal de gabarits pour les faire sur machine ?
Creuser les mortaises avec dévers (je ne suis pas sûr du terme), ça doit pas être simple de garder une direction dans la profondeur...
Tu aurais des photos de tes mi-bois pas encore assemblés, je suis curieux (et j'aimerais avoir une idée à confronter à mon imagination)

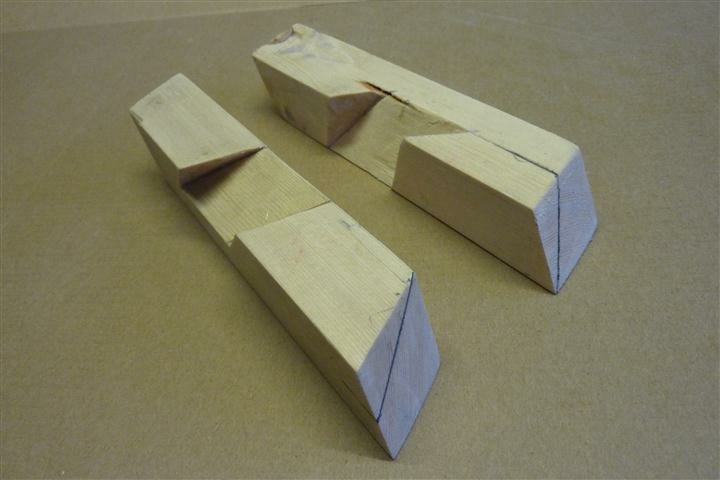

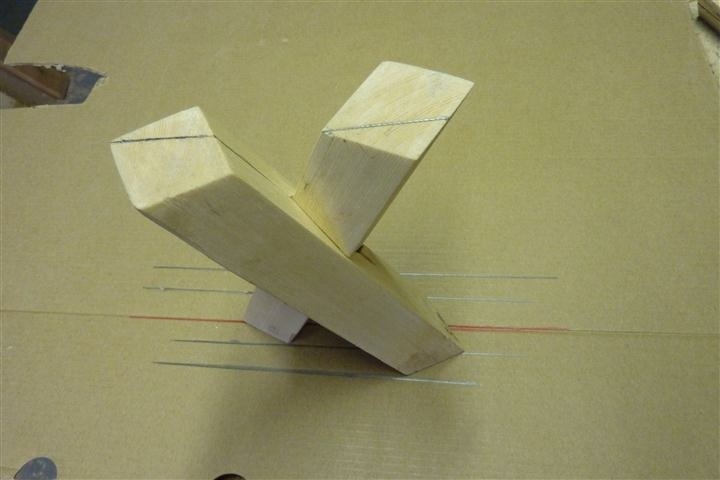

2 photos de details pour ces mi-bois à 25% qui risquent de vriller en limites de charge rupture ..l'assise et les traverses basses travaillent en traction et evitent le grand ecart des croix j'ai eu une carriere d'etudes solidité d'ouvrages de B.T.P.
Merci sanglier !
Tu ne m'as pas répondu pour les mortaises biaises...

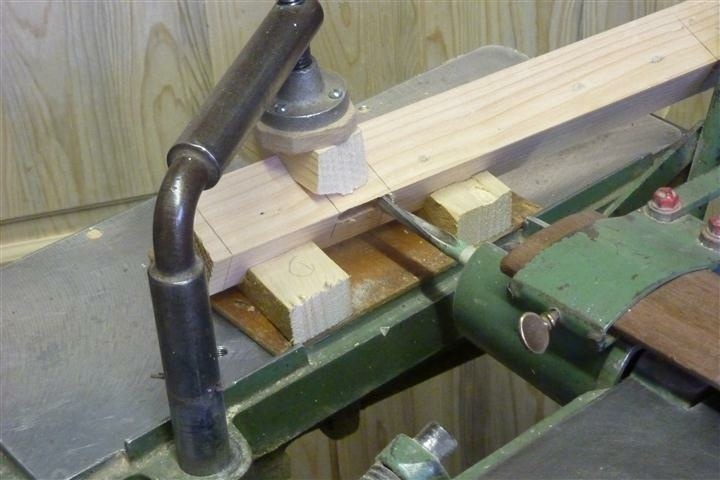

Niouniou utilisation de cales à devers fabriquées pur chaque cas suivant l'angle de devers
la photo est la realisation du tabouret traverse boiteuse pour les mortaises main au bedane ; meême principe serrage par valet
les charpentirs utiles ces cales pour la mise sur epure ( avec fil à plomb ajouré )des bois lignés pour le piquage (traçage des assemblage par queues au crayon et rampes des pentes )
ma formation d'ouvrier charpentier bois a eté de 1957 à1960 ,100% outils à main sur bois brut et rabotés varlope (machines interdites )et bien sûr epures de charpente

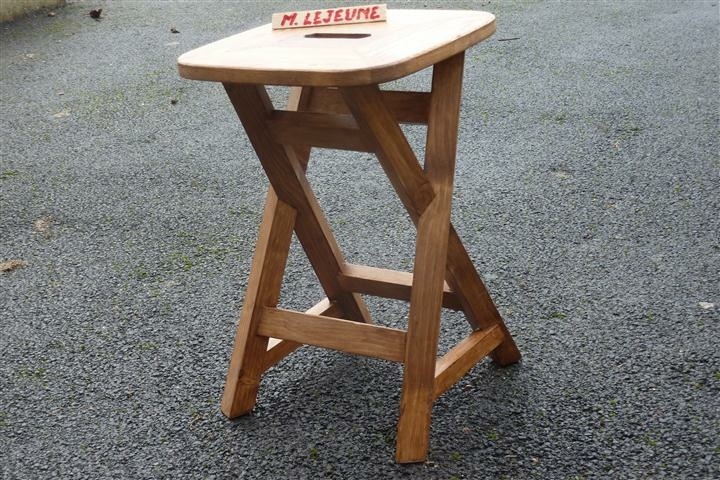

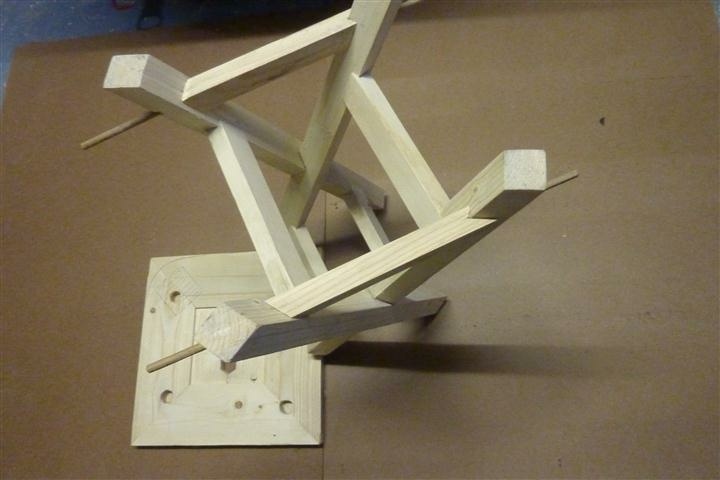

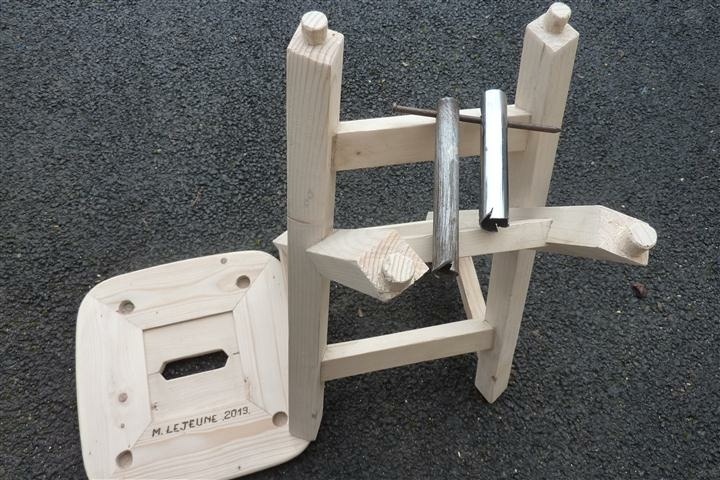

ce pietement tabouret ; sapin de recup , pietemnt raboté machine fonte d'ocas. ,croquis pour etude section des pieds suivant un "mi-bois solide et etude epure ,cales de devers pour traçage des bois et mortaisage sur perceuse à colonne car les croix etaient deja collées ,tenons descendus à la main ( c'est souvent le cas ) et collage ... ce reglage au collage a eté fastidieux :le gauche et diegonalles a verifier l'emboitement de l'assise m'a posé des problemes de precision d'assemblage d'ou realisation d'alesoirs de finition

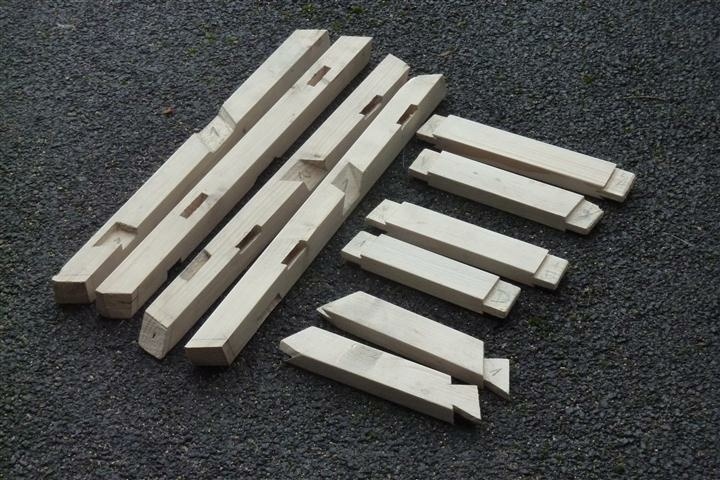

les "mi bois "sont toujours des points faible donc j'ai entaillé à 25% dans chaque pieds des croquis et des essais d'entailles (je ne travaille pas avec du sKetchUp ) sur d'autres realisations ces entailles mi bois moins fortes n'ont pas eté possibles

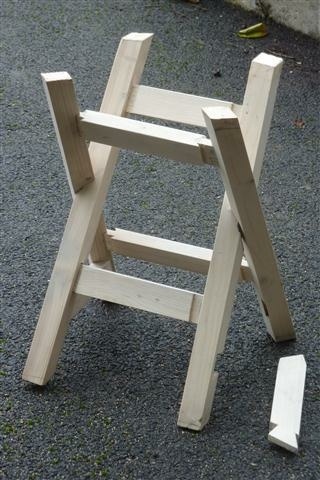

le chevalet sciage de 2è photo est plus vieux mais même principe (mi-bois moins fort pour solidité)
j'ai des realisations plus simples

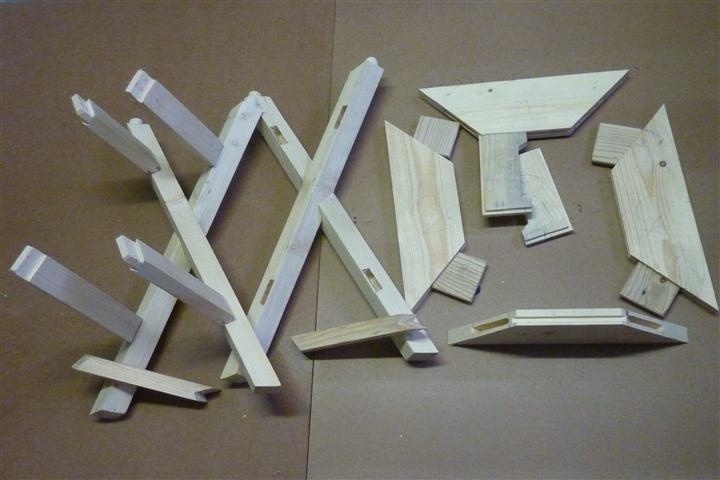

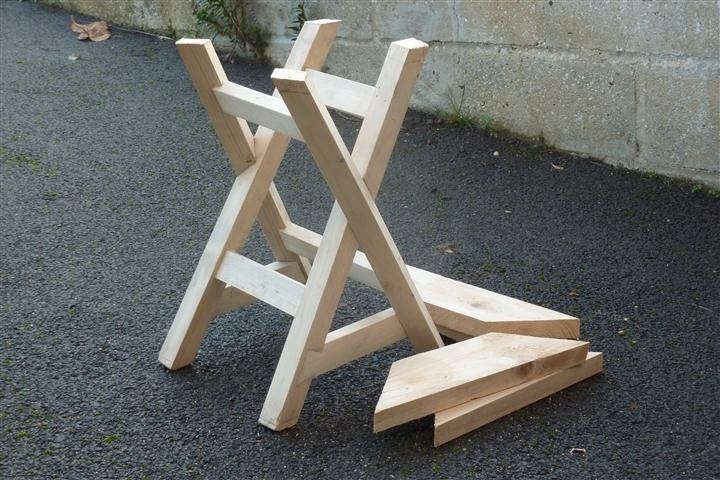

une variante en cours : elle n'est pas dessinée par Peynet " la pub : " c'est Peynet qui m'a dessiné " ni par SkechUp mais quelques croquis et epures avec reflexions queue d'aronde en base du "X" indispenssable pour montage ...la creation d'un douzième tabouret...
