Matthieudesbois

Casse tête

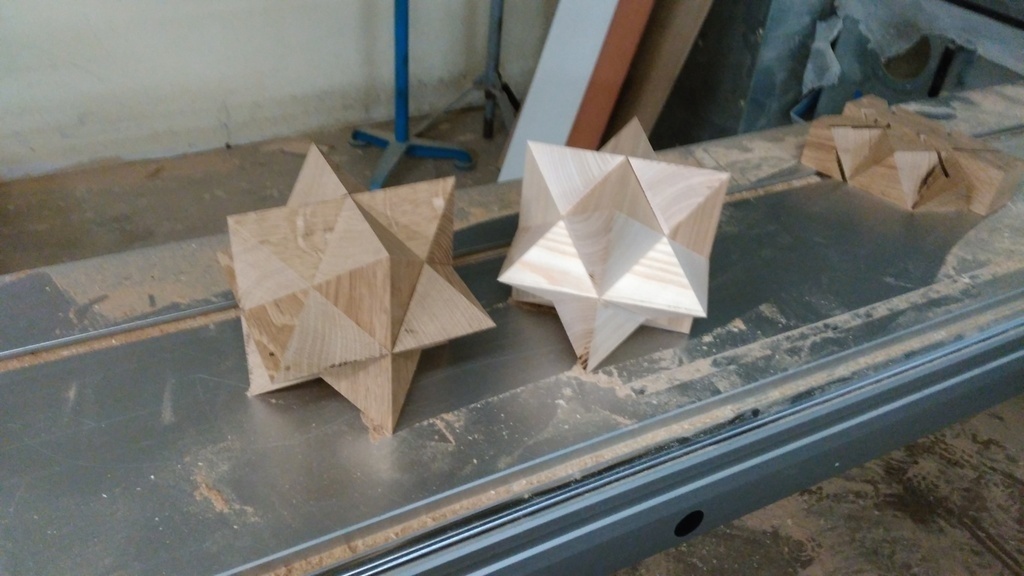

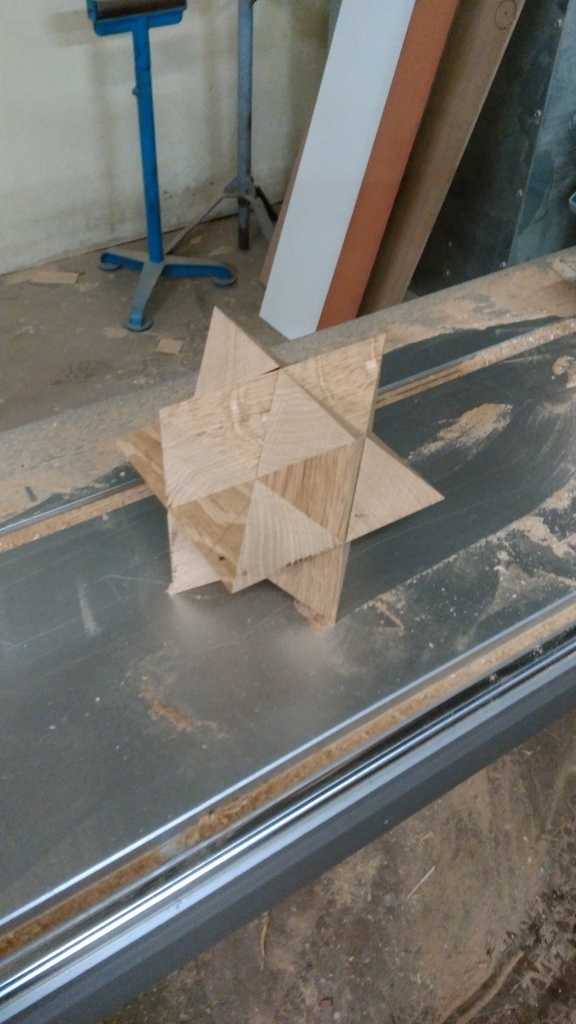

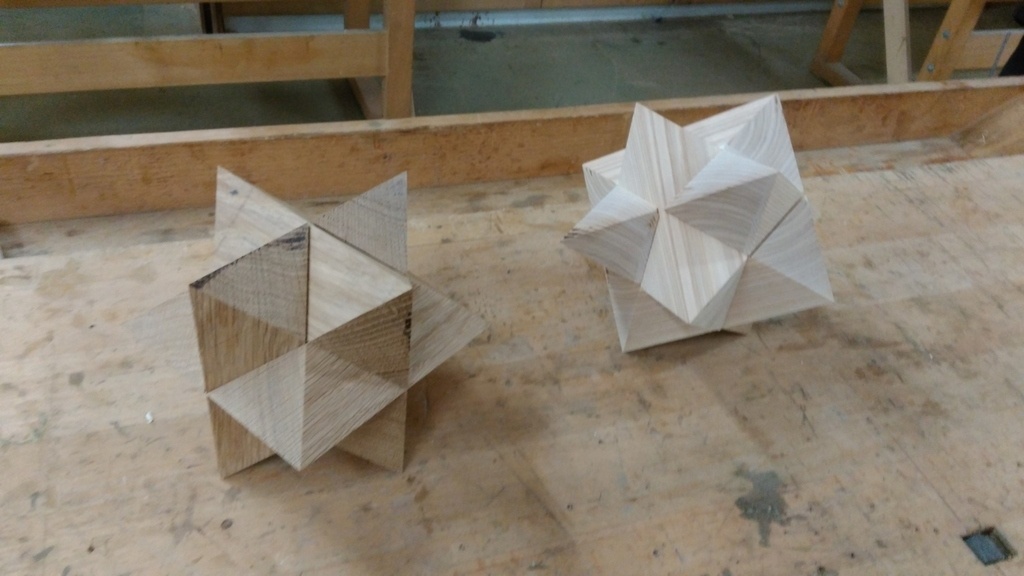

réalisation de 2 gros casse tête en forme d'étoile 156x156x156mm

ils sont composés de 6 pièces identiques

il y en a un en frêne et un en chêne

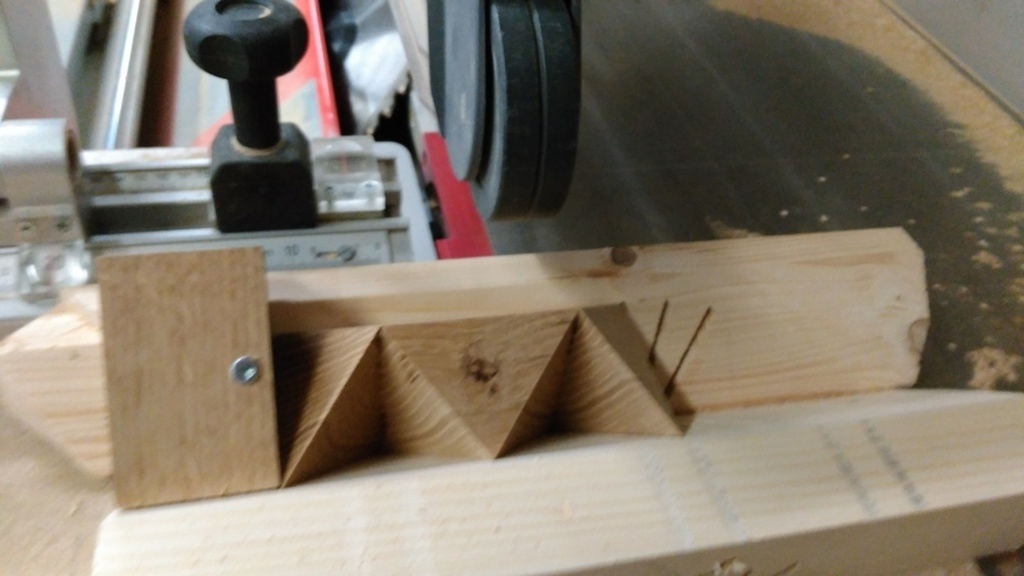

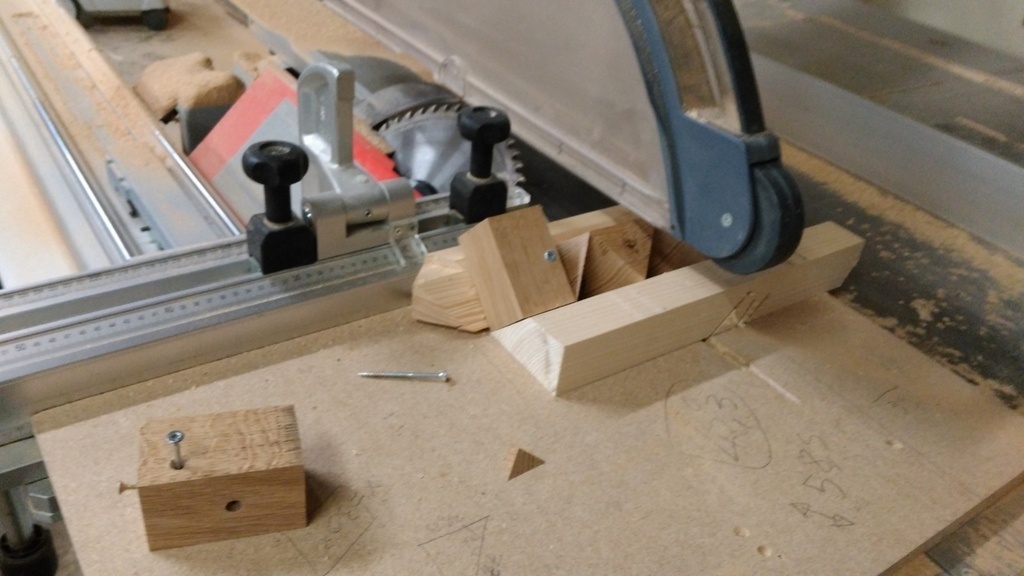

Ils ont été réalisé à la scie a format à l'aide d'un gabarit

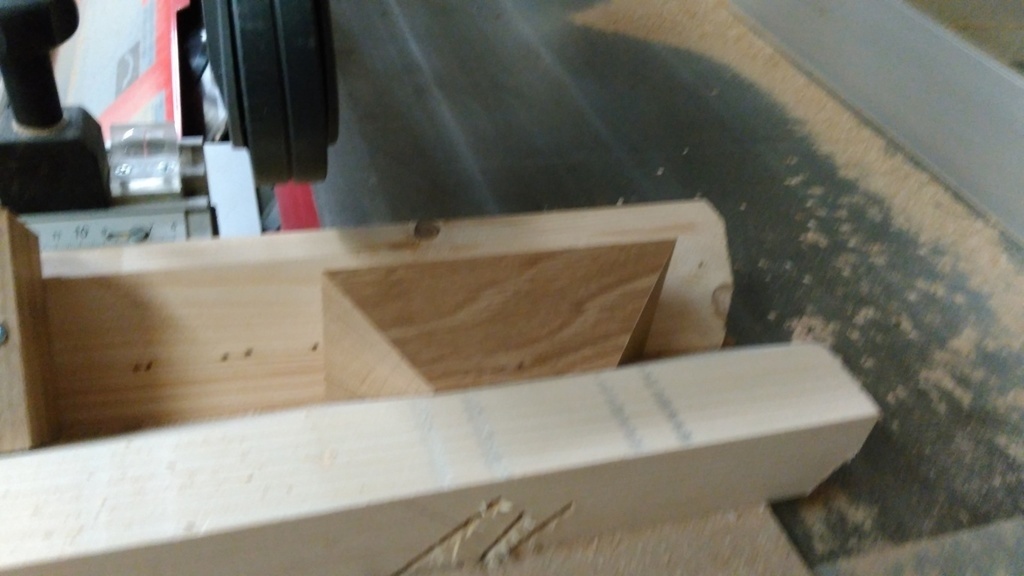

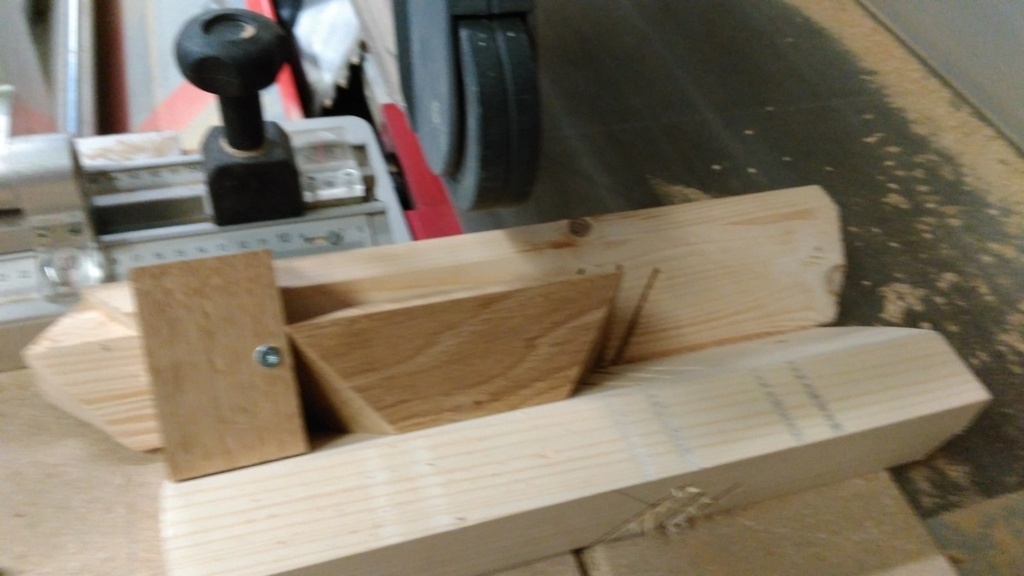

la lame de scie est incliné à 45° et la pièce de bois doit reposer sur une arête. Il faut donc réalisé 2 cales avec un angle de 45° afin de le maintenir en position.

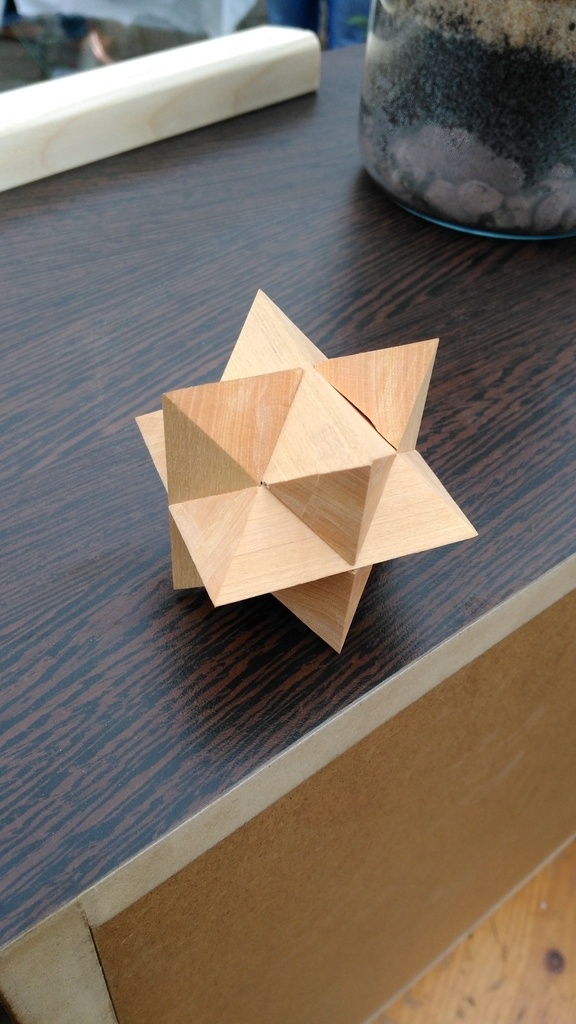

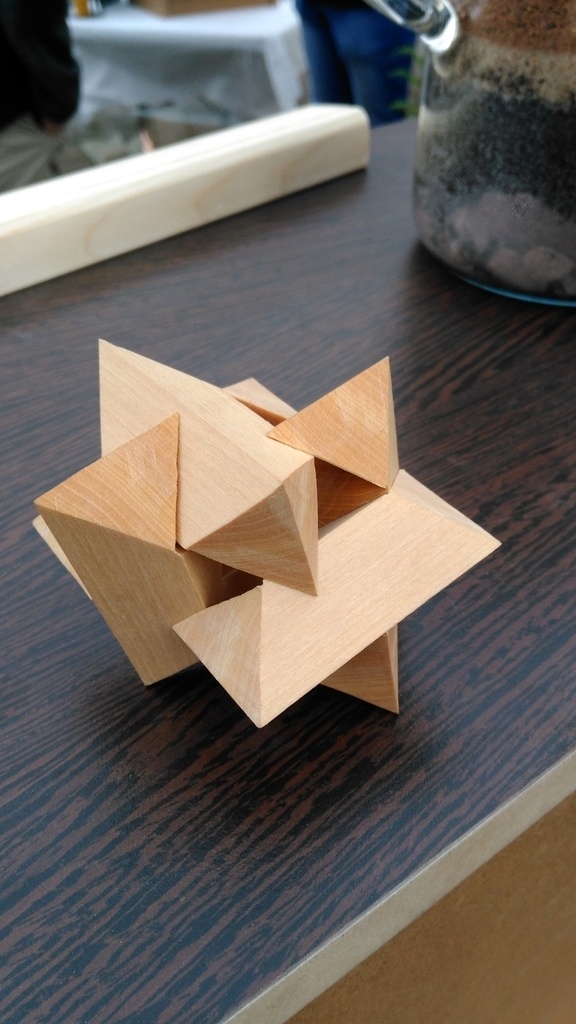

PS: les 2 premières images sont le prototype il a été réalisé lors du téléthon, il mesure 45x45x45mm

Mis à jour

Discussions

Matthieudesbois  a publié la création "Casse tête".
il y a 6 ans
Bricolo36
( Modifié )

J'adore ce genre de travail ou la précision et l'imagination est de rigueur

Matthieudesbois

Oui c'est vrai le premier je l'avais réalisé à la scie japonaise lors du telethon, c'est vrai que c'est satisfaisant lorsqu'on l'assemble et qu'il n'y a pas de retouche à faire

Kentaro

Excellent!

FMJ
( Modifié )

Chouette de montrer la technique !

Matthieudesbois

Merci, le site est fait pour cela !

Eluia

Bravo, super travail de précision

sanglier
( Modifié )

je l'ai testé aussi ...

niconathy

Super! Tu nous publies une création?

sanglier

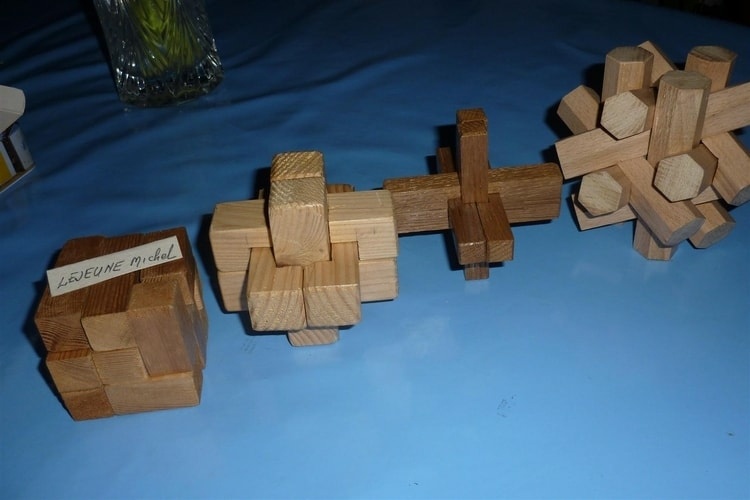

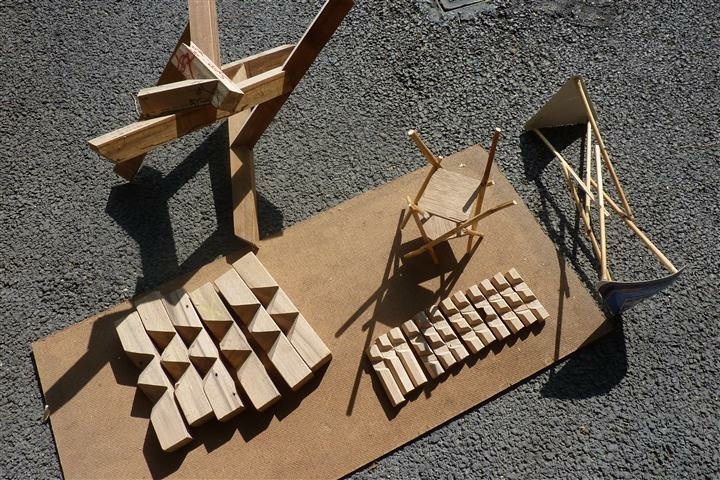

J'ai testé ce "diamant " et "la boule" de 12 elements dont j'avais calculé l'angle d'inclinaison ... les maquettes "roseaux" sont des recherches perso avant de passer à la planche a dessin pour epures .... la"boule " existe sur google avec son montage ...

sanglier
( Modifié )

niconathy j'ai retrouvé des details ( il y a 10ans? ) de "la boule"
angle des entailles:70,5208 ° le volume central vide trisonnier est formé de 12 surfaces losanges (grande diagonale valeur :1 ,,petite diag. valeur :0,7071 ce qui donne par le calcol trigo et pytag cet angle pour les entailles des 12 elements
sur google taper "casses têtes " et vous verrez les solutions de montages
mais celui que j'aime c'est le n°3 qui est sur ma fiche en croix de charpentier

sanglier

photo de " la boule " recuperée sur un autre site

niconathy

Merci pour le partage de l’astuce.
Idée de cadeau de noël sympa. Et oui, les vacances sont finies, on pense aux suivantes.

Bricolo36

Chapeau les gars

Nesty

il y a un plan sur internet ?
c'est magique , Bravo !

ecto1

trop top
