Bastien

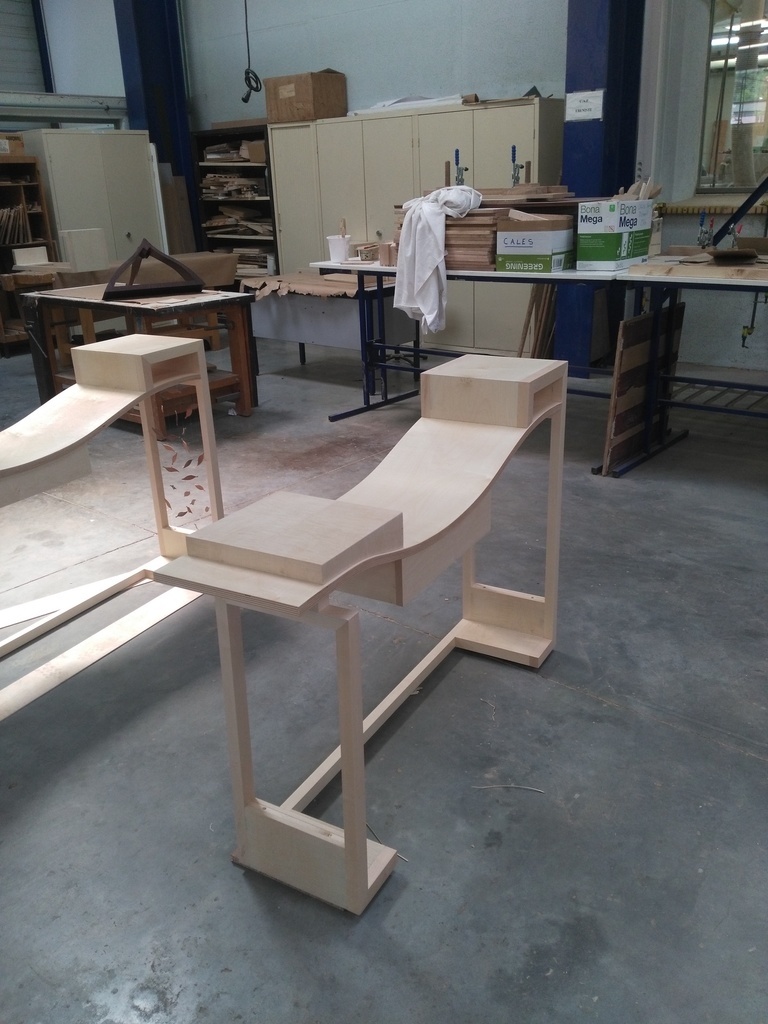

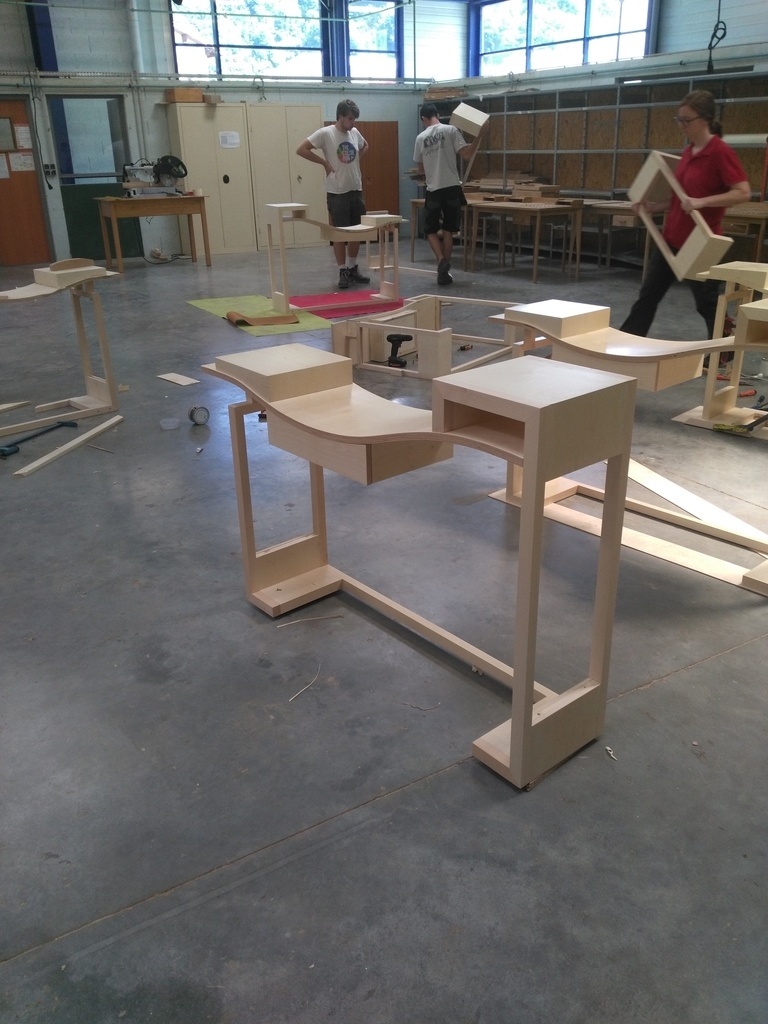

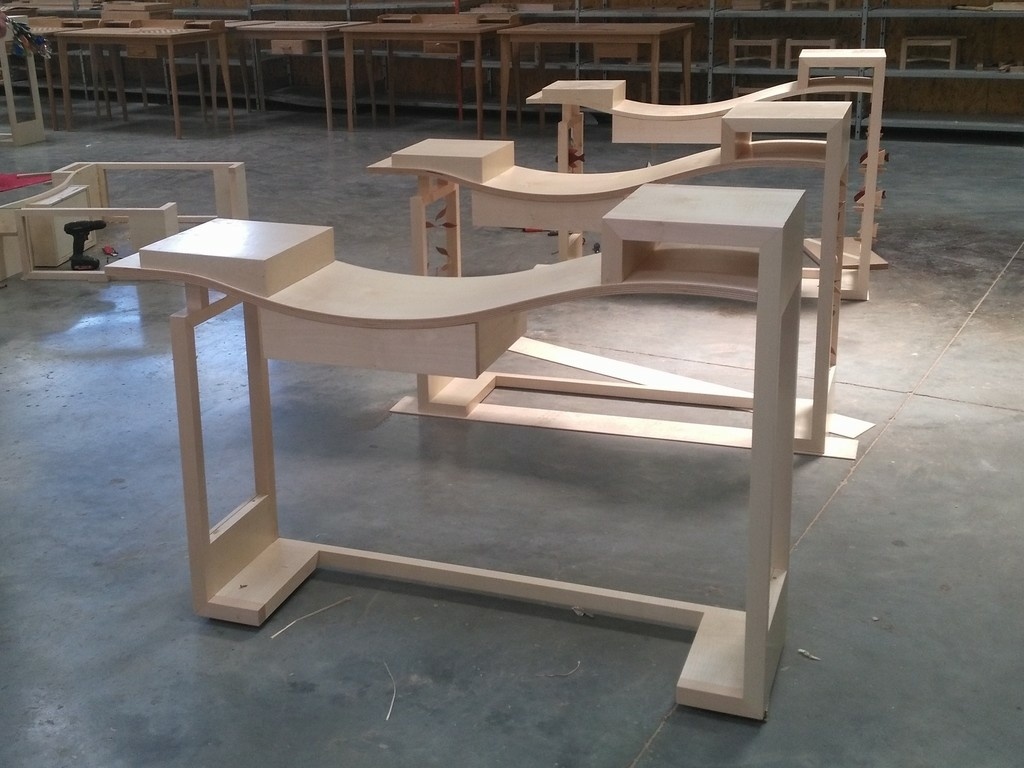

Console Vague


C'est une console que j'ai réalisée pour mon BMA ébéniste
Le dessus de la console est réalisé avec 5 épaisseurs de CP de 5mm,moulés a la presse a vide et plaqué en sycomore.
Le tiroir en partie inférieure est assemblé avec des queues d'arondes.
Un montage d'usinage a été réalisé pour faire la contre forme du tiroir et du caisson posé sur le plateau.
La niche a est faite avec dans deux morceaux de MDF de 18mm que j'ai alvéolé a la numérique pour alléger l'ensemble du meuble.
Cote d'encombrement: 1340x960x320mm


Discussions

Bastien a publié la création "Console Vague".
il y a 6 ans
sylvainlefrancomtois

beau boulot !!

Bastien

Merci !

Kentaro
( Modifié )

Bravo! Ils vous font faire des choses bien, à l'école!

Bastien

Pour une fois..

Jalma
( Modifié )

vous n'avez pas choisi la facilité !!
jolie boulot !

Bastien

Le plus technique a été de faire les contres formes pour les gabarits des montages d'usinages mais sinon ca se fabrique encore pas trop mal !

Jalma

En tout cas ça a d la geule !!

Kentaro
( Modifié )

Bastien Comment as tu fait cela ? (les contreformes)

Bastien

Les courbes sont reportées sur un contreplaqué de 8mm qu'ensuite on découpe et ajuste pour qu'il jointe parfaitement a notre pièce.
Ensuite,on visse notre contreplaqué sur un panneau de MDF pour faire notre gabarit et on le passe a la toupie avec un bouffe tout jumelé avec un roulement du même diamètre.
On visse les sauterelles,butées et poignées et voila!

Moric

Surement très technique à réaliser mais aussi très élégant.Bravo !

niconathy
( Modifié )

Superbe! J’adore le sycomore.
Certains élèves ont ajouté des decos dans l’espace des piétements?

Bastien

Ouai parce que les cotes ont volontairement été laissés vide pour qu'on puisse il mettre un motif (formes en placage tendus sur des fils de pêche),mais comme j'ai pu finir ma console en avance j'ai préféré aidé mes collègues a finir la leur pour qu'il ai leur BMA!

Kentaro

En terme de rigidité, c'est comment ? La structure me semble quand même bien fragile. Comment sont faits les assemblages des pieds ?

Bastien

La console est composé de trois sous ensemble pour qu'on puisse le prendre dans une voiture
Comme les elements du plateau ont été alleger au max et que le bas du pietement est plus lourd,la console est assez stable,et plutot rigide mais elle reste un peu fragile.
Les pieds sont assemblés avec des dominos sur les equerres en bas,la traverse basse arriere est maintenue avec des boulons et des inserts.

luciemoon

vraiment superbe !!! si c'est à vendre j'achete de suite !!! très original!!!
