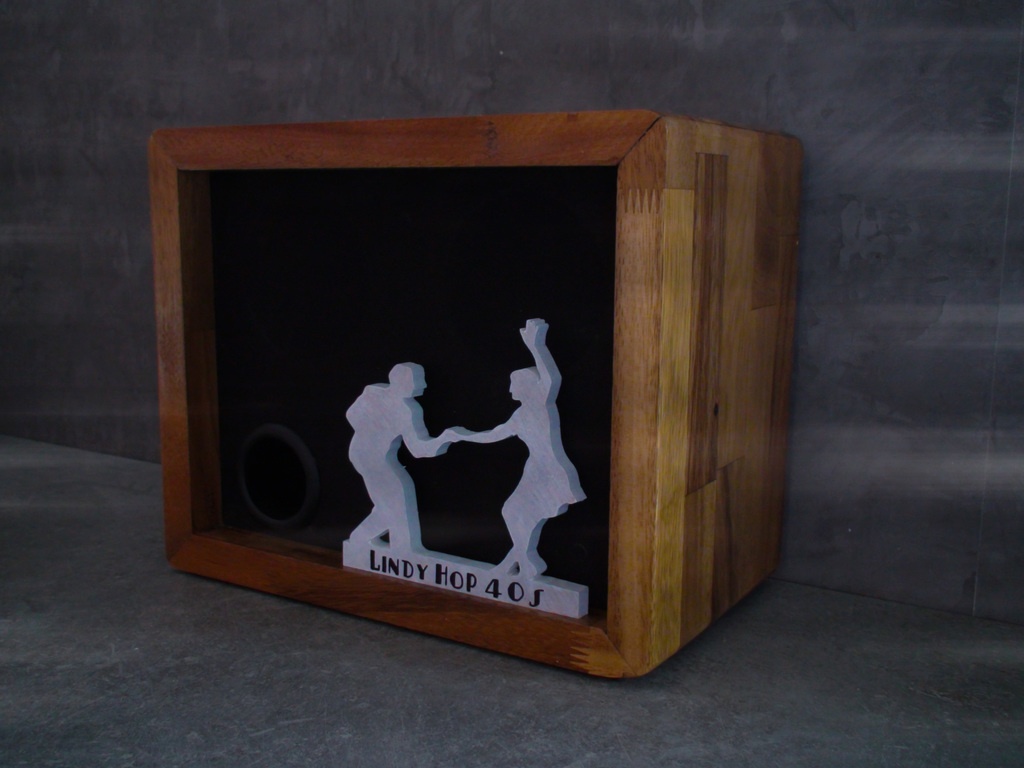

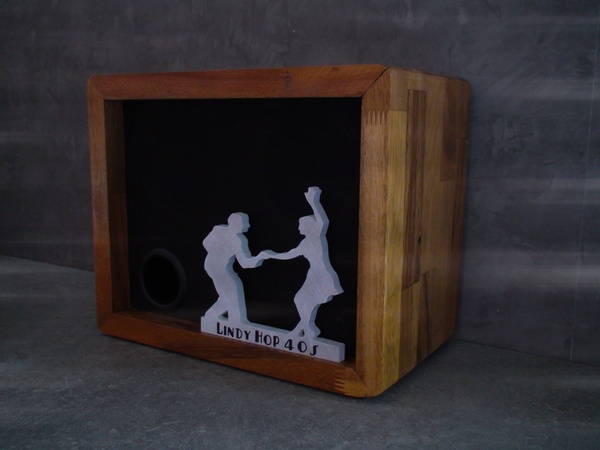

Je vous présente un petit cadeau pour une amie amatrice de Lindy Hop : une enceinte bluetooth.

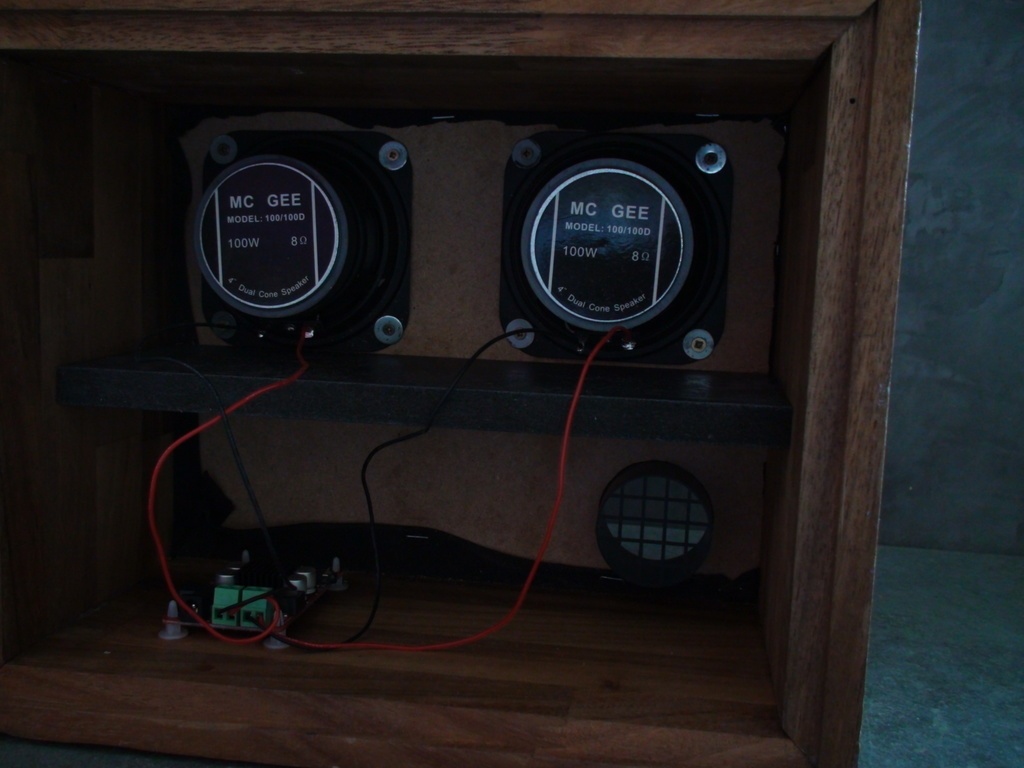

Au départ, l'idée d'un tel projet me faisait un peu peur, essentiellement concernant la partie électronique. Néanmoins, après quelques recherches sur Internet, je me suis vite rendu compte qu'il existait des solutions simples et faciles à mettre en place pour une première enceinte. Alors j'ai foncé. J'ai dû acheter des haut-parleurs, une alimentation de PC portable et un amplificateur bluetooth sous la forme d'une petite carte électronique. Après quelques soudures pour lier les éléments, voici ce que cela donne :

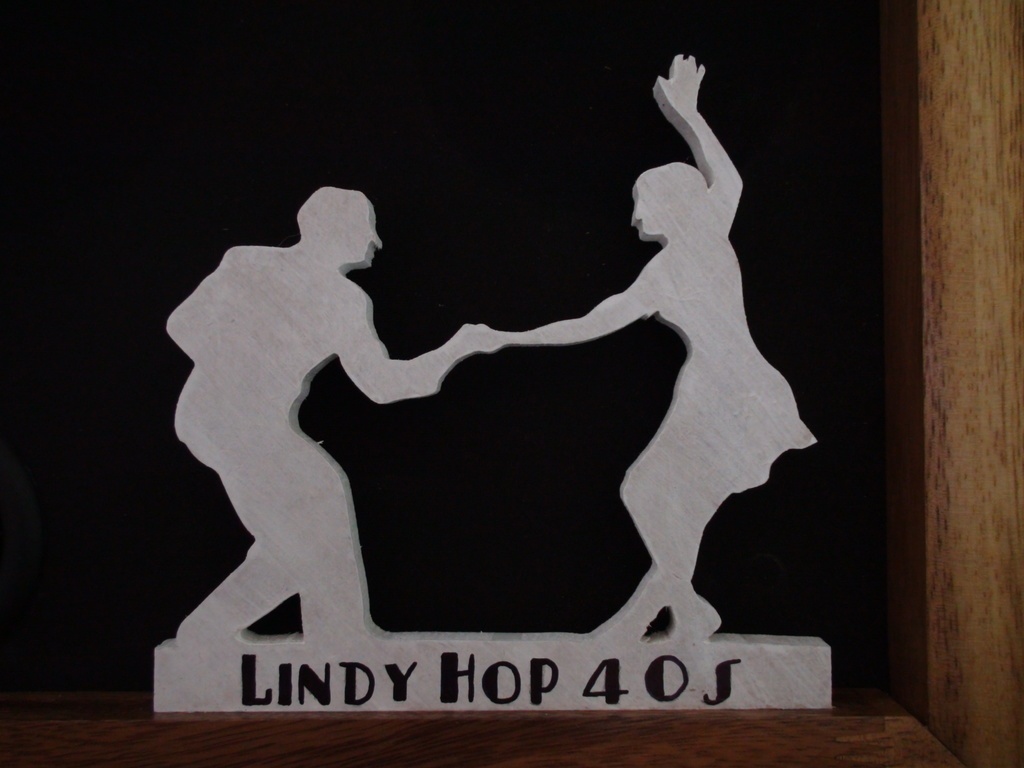

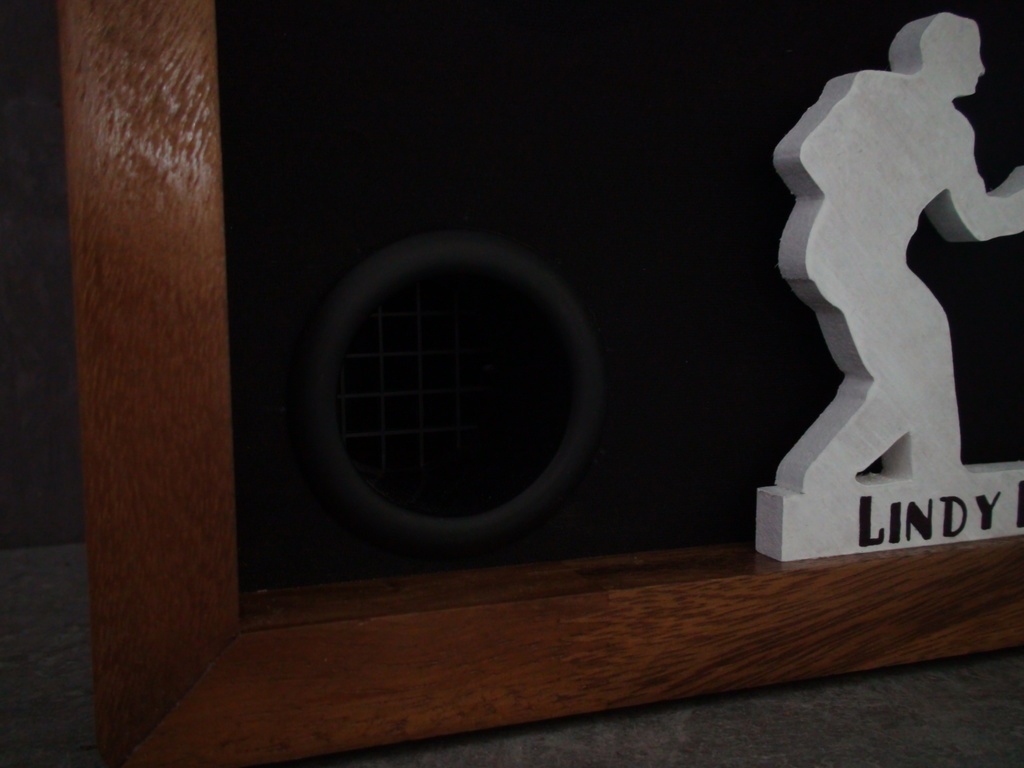

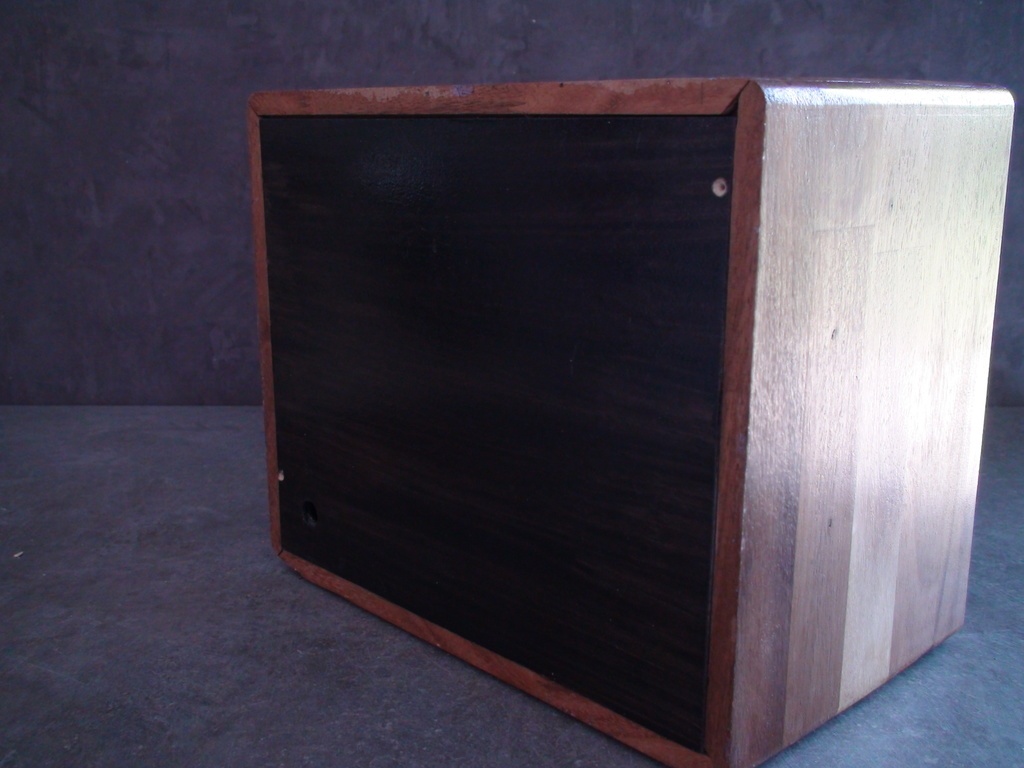

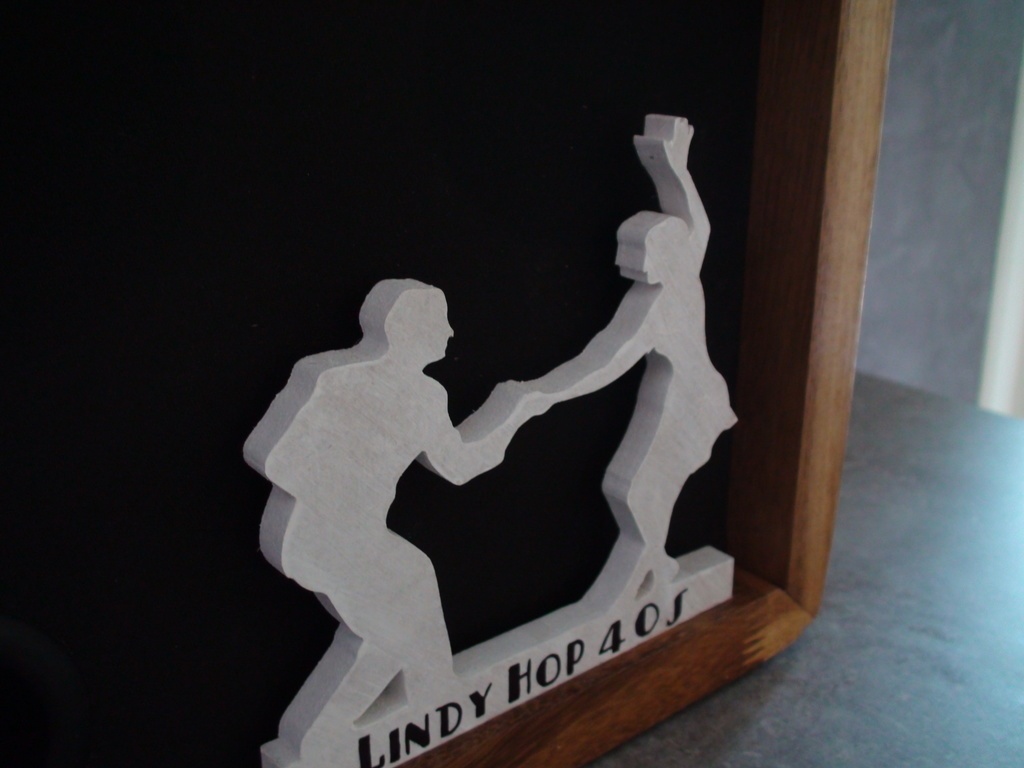

Pour la seconde étape (celle qui nous intéresse ici), j'ai réalisé une caisse avec des chutes de Chêne et un peu de MDF pour la façade, l'arrière et l'intérieur. Les côtés sont simplement collés au niveau des coupes d'onglets. Pour la façade, j'ai agrafé un tissu acoustique sur une fine plaque de MDF dans laquelle j'ai découpé l'emplacement des haut-parleurs et du tube pour les basses. Une petite rainure dans les côtés permet à la façade d'être immobilisée. Pour le panneau arrière, une simple feuillure permet de le visser dans les panneaux de Chêne. Le décor des danseurs, quant à lui, est chantourné dans du MDF de 15mm , peint et collé. Le tout est ensuite verni (après deux couches de fondur sur le Chêne).
Au final, bien que j'ai commencé le projet avec de sérieux doutes, sa réalisation a quelque peu "démystifié" le côté électronique et circulation du son. Bien sur, sur ces aspects, j'ai de gros progrès à faire et il est évident que je recommencerai autrement un jour prochain. De même pour la partie "bois" pour laquelle j'ai été trop simpliste et pas assez rigoureux. Là aussi, j'ai des progrès à faire et donc la motivation pour recommencer.
Pour finir, si quelqu'un veux plus d'informations sur le matériel utilisé, qu'il n'hésite pas, les commentaires sont là pour ça.
Publications associées
Licence
Discussions
Bonne idée et belle réalisation... tout de même !
Merci de donner des infos (+ lien ?) sur la carte électronique.

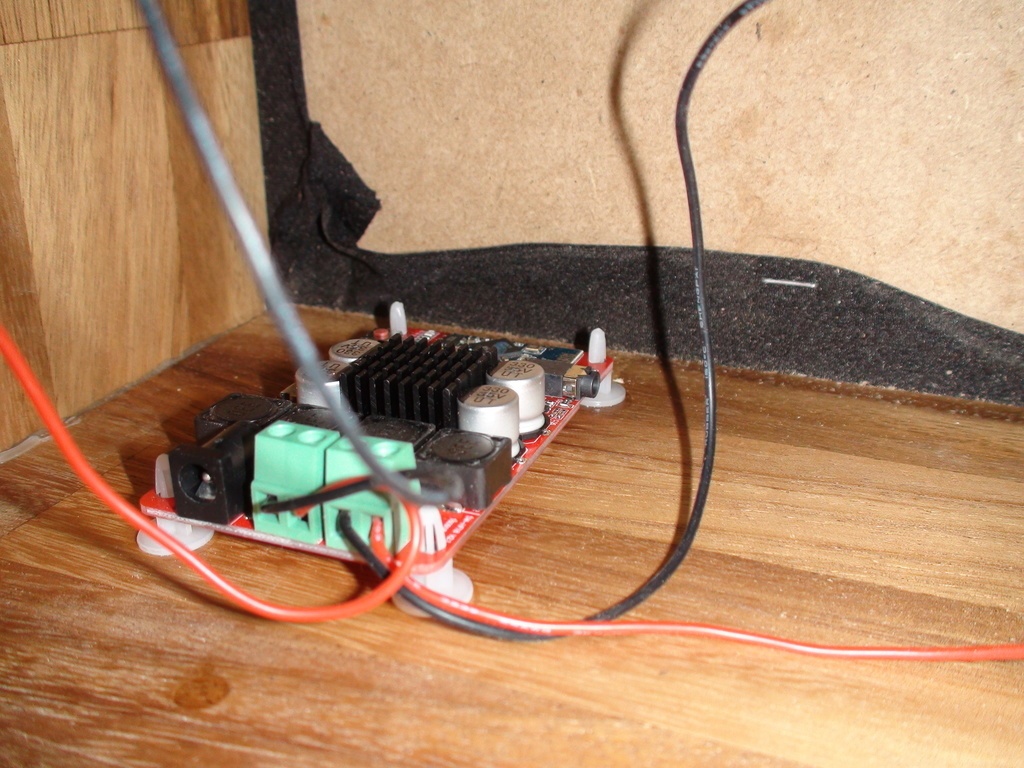

L'amplificateur est une petite carte électronique sur laquelle on branche :
L'avantage, c'est qu'elle est simple à utiliser grâce au connecteurs qui ne nécessitent aucune soudure, qu'elle est petite (82 x 50mm) et qu'elle est facilement connectable à n'importe qu'elle récepteur Bluetooth. Il y a même 5 boutons sur le côté pour les fonctions "play", "next", "previous", "volume +" et "volume -".
Cöté fixation, dans le cas de cette enceinte, je l'ai déposé sur un scotch double face et les vibrations du son ne la font pas bouger du tout.
Merci... je vais ressortir le fer à souder !
Sinon, pour la fixation, tu peux aussi utiliser la colle à chaud au pistolet. Plus costaud et durable que le scotch et peut se modeler sans problème (budget pistolet + colle autour de 20 €)
Tu as raison et j'ai dans mes projets de m'acheter un pistolet à colle mais mon principal problème pour le moment est d'organiser l'atelier car c'est un vrai foutoir et j'ai envie que ça change...
Bon courage... c'est une tâche sans fin !
Bonne idée et réalisation sympa ! Je note la référence de cette petite carte-ampli.
Perso, j'aurai rajouté une entrée prise jack 3,5 mm sur une face de l'enceinte, pour connecter d'autres appareils sans bluetooth. J'ai l'impression qu'il y a déjà cette prise sur la carte (la doc ne renseigne pas beaucoup). Il suffit de mettre une petite rallonge.
Sinon quelle est la puissance de sortie de l'ampli avec tes hauts-parleurs ?
Ah et un point vocabulaire, l'enceinte c'est l'ensemble du caisson et des haut-parleurs :-)
Tu as raison sur le vocabulaire, je vais mettre à jour la création. Pour le reste, je crains de te décevoir car je n'ai absolument pas mesuré les performances de l'enceinte une fois terminée, désolé.
Concernant la prise jack, je ne suis pas sûr qu'elle soit prévue. A ma connaissance, les seules connectiques concernent l'alimentation et les haut-parleurs. Par contre, il existe plein de petits amplificateurs du même genre et je pense qu'il est aisé de trouver la bonne configuration.
Salut bon boulot petite question ou as tu trouvé le matos pour la rendre Bluetooth ?
C'est l'amplificateur qui est doté d'un récepteur bluetooth. Je n'ai fait aucune manipulation particulière pour cela.
