camema

Guide de scie radiale


Bonjour à toutes et tous,
Voici donc un guide de scie radiale, celui d'origine ayant ete tordu par une pièce de bois mal tenu...

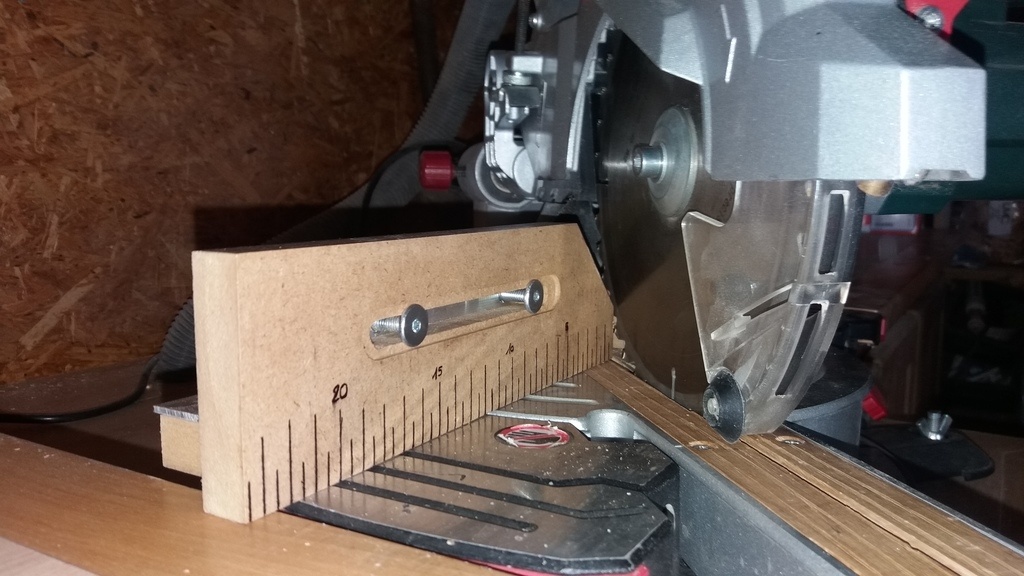

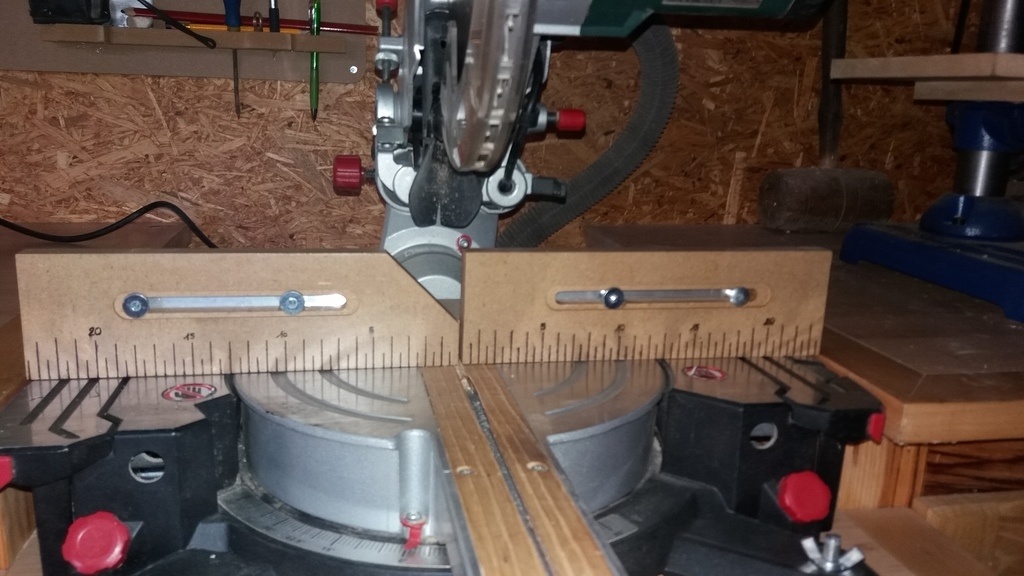

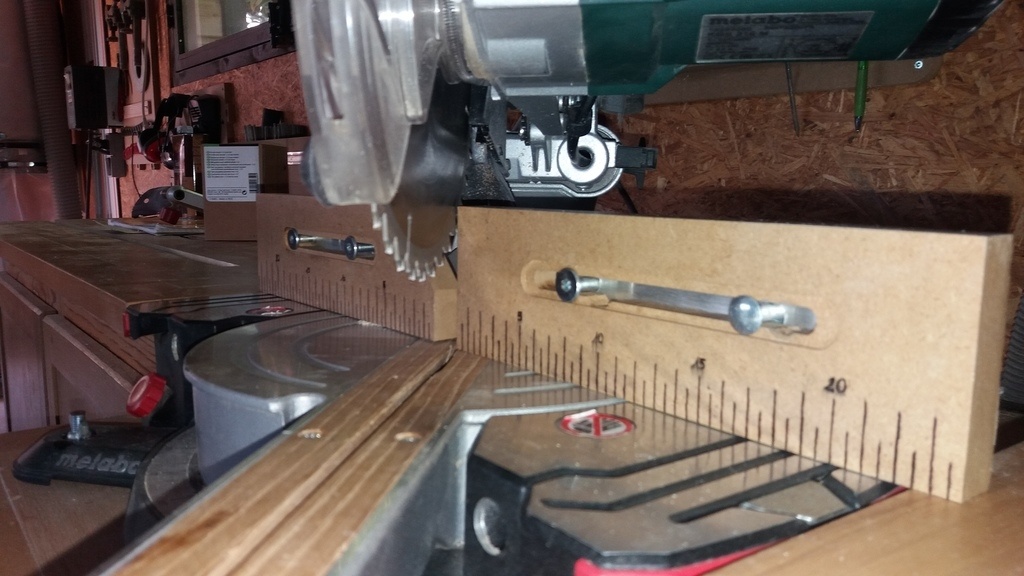

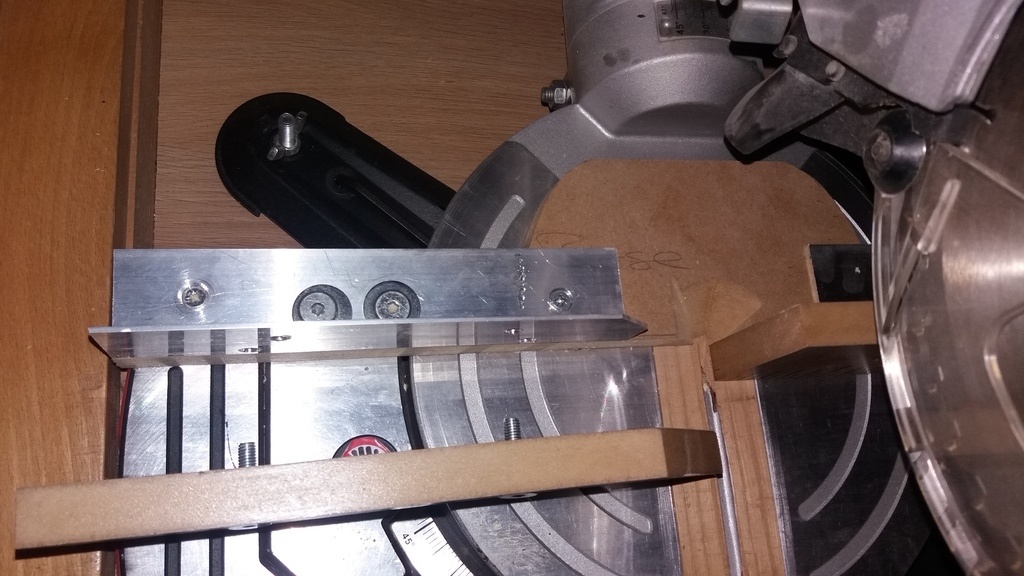

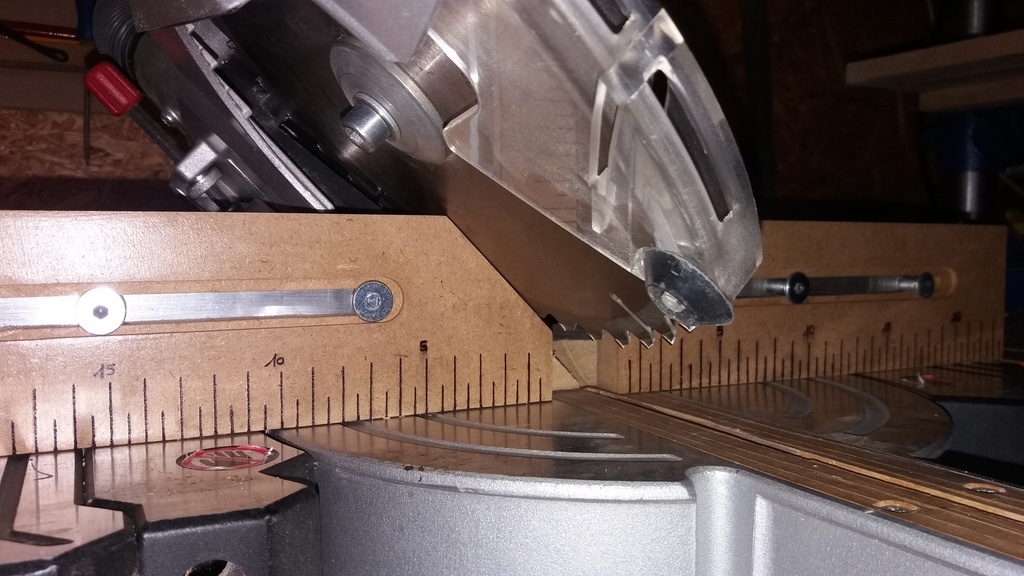

La base est en MDF de 16mm percé d un diametre de 10mm pour une fixation de 6mm afin d'avoir le jeu nécessaire au réglage de l'équerrage. Viens ensuite deux cornieres alu de 30mm de côté également traversées par les vis de fixation et percées en deux points pour recevoir les deux joues du guides. Pour finir deux joues en MDF de 16mm dans lesquelles sont usinées une rainuré traversante de 8mm de diamètre et une rainure de 3mm de prof et 16mm de diamètre pour loger la tête de vis, afin de pouvoir ajuster les joues à l'angle de coupe utilisé.
J'ai pris de temps ( ah les vacances...) de marquer des mesures tous les 5mm pour les coupes rapides puis j'ai verni l'ensemble en trois couches.
Le résultat est satisfaisant en précision ( 1/10 de mm sur les 30 cm de coupe).
A+.

Mis à jour

Discussions

camema  a publié la création "Guide de scie radiale".
il y a 6 ans
Vic66
( Modifié )

C'est reparti pour un tour alors! bravo

camema

Exactement! En plus j'en ai profité pour mettre un bon coup de souflette elle est comme neuve!

Babigeot
( Modifié )

Bonjour
Je crois reconnaître la scie KSG de chez Metabo... j'ai perso la 254M.
J'avais au départ un problème d'equerrage que j'ai pu résoudre avec l'astuce des 5 coupes quand je suis à 90°... par contre pour les autres angles je n'y arrive pas.
As tu eu les mêmes problèmes ? As tu réussi à les résoudre? Merci de tes retours

camema
( Modifié )

Alors bien qu'une scie radiale ne soit pas l'outil le plus prescis qu'il soit je ne crois pas avoir eu ce genre de problème. Le 90° est facile à régler et quand j'ai besoin d'un autre angle de toutes façon je reporte toujours l'angle depuis une jauge d'angle et une fausse equerre

willy1009
( Modifié )

J'ai également une Metabo mais en version 305mm, je serais curieux de la technique des 5 coupes. Car je ne vois pas comment régler l'équerrage de cette machine. Peux tu me dire ce que tu as réglé sur la machine pour avoir des coupes droites ?

camema

Le guide d'origine etais réglable donc pas de souci et celui que j'ai fabriqué est réglable aussi.

Babigeot
  • Tu prends un morceau de CP.
  • Tu écris successivement 1,2,3,4 dans le sens des aiguilles d'une montre sur chacune des 4 faces.
  • tu places la face 1 contre ton guide arrière et tu coupes du coup la face 2.
  • tu places la face 2 que tu viens de couper contre le guide et tu coupes la face 3.
  • tu places la face 3 que tu viens de couper contre le guide et tu coupes la face 4.
  • tu places la face 4 que tu viens de couper contre le guide et tu coupes la face 1.
  • tu places la face 1 que tu viens de couper contre le guide et tu coupes la face 2 de nouveau en faisant cette fois une bande de 2cm environ. Il faut bien marquer l'avant et l'arrière de cette bande de CP
  • sur cette bande il faut mesurer la longueur, la largeur de l'avant et là largeur de l'arrière... idéalement au pied a coulisse.
  • il faut maintenant faire un petit excel avec cette formule :
    =0,25*DEGRES(ASIN((C3-C4)/C5))
    Où C3 correspond à la largeur avant
    C4 correspond à la largeur arrière
    C5 correspond à la longueur de la bande.
    Cela te donne alors l'angle de dérive de ta coupe.
    Le fait de faire ces 5 coupes permet de mettre multiplier permet de rendre plus facile la mise en évidence de la dérive car à chaque coupe cette dérive se cumule

Voilà.. ca semble barbare mais quand on le fait ça va vite... au pire un petit contrôle de temps en temps pour juste contrôler le delta entre l'avant et l'arrière de la bande permet de se faire une idée

Pour bien faire il fait une plaque au moins de 20x20cm de CP 3 plis

Babigeot

Pour le reglage, sur ma METABO, j'ai 2 vis ALLEN de chaque côté de mon guide arrière de scie... donc une fois que je connais ma servir je procède par itération pour régler mon guide.
Je te conseille de faire un repère au marqueur avant de bouger ton guide afin de pouvoir revenir au reglage initial si besoin

willy1009

merci pour la manipulation, je vais tester ca demain ou ce soir
