Paire de tréteaux bas

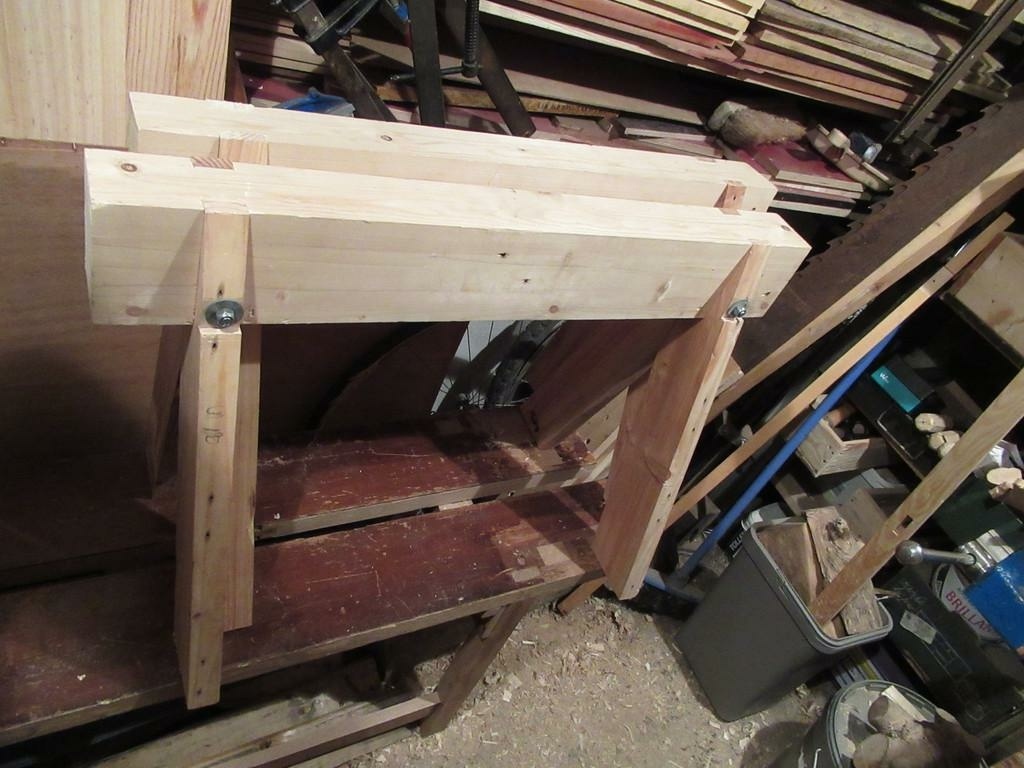

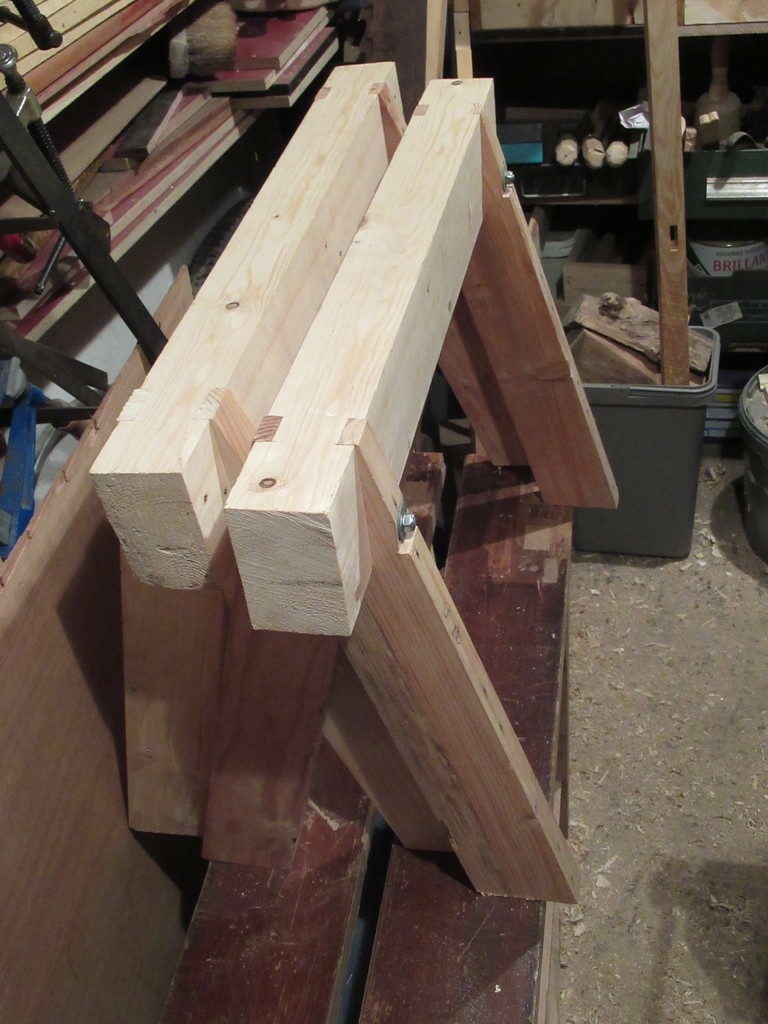

Une paire de tréteaux bas en bois de récupération.
Hauteur 495mm, longueur 715mm, angle des pieds 17°.

Au départ je voulais ajouter des traverses entre les pieds et un contreventement.
Mais finalement comme l'assemblage est bien ajusté et que les sections des pieds sont correctes, c'est plutôt rigide. Et que je voulais les terminer rapidement, donc j'ai laissé tombé la suite. Pour les prochains peut-être...


Discussions

dneis  a publié la création "Paire de tréteaux bas".
il y a 6 ans
sylvainlefrancomtois
( Modifié )

hello pour ce genre de tréteaux bas pas besoin de traverses ,c est ce que l on utilise en charpente ,j y ai mis des tonnes cela n a jamais bougé

dneis

Oui, pour une charge verticale je ne suis pas inquiet non plus.
C'est juste pour une charge horizontale dans l'axe du tréteau, je me demandais si à terme ça allait devenir plus souple... Mais bon, j'ai soigné mes ajustements et les pieds rentrent à force (ou au pire sans jeu) dans leur logement.

sylvainlefrancomtois
( Modifié )

dneis disons que en plein soleil , il peuvent prendre un peu de jeu !

Gwain13
( Modifié )

Ça a l'air bien costaud en effet.
Merci pour le partage

dneis

héhé, je les ai faits pour un pote en fait. Je vous dirais à l'usage ce que j'en pense, je vais l'aider sur un chantier.

ThomasFrouin
( Modifié )

Très ingénieux ! Peux tu nous donner l’angle entre le piétement et le bastaing ?

dneis

j'ai réglé ma sauterelle à 17°. Au final, je dois pas être loin ;)

sanglier

entre pieds et traverse porteuse 9o° ( le bastaing c'est 6,5/18 le madrier 8/23 à 10/30 ) et une ouverture des pieds à 34 ° ?

dneis
( Modifié )

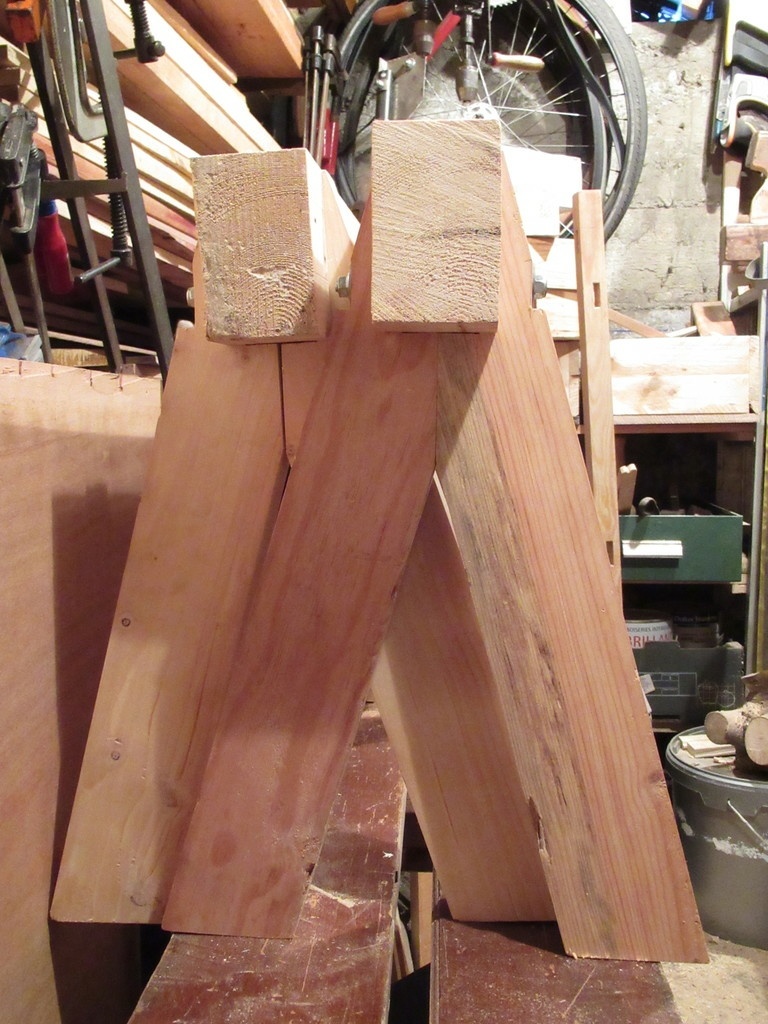

Bien observé ! Je confirme 90° et 34° d'ouverture.
Pour compléter:

  • Traverse porteuse : 107mm x 68mm
  • Pieds : 84mm x 30mm

C'est de la récup' sur palettes diverses
(des petites et une grande de 3m par 2m pour machinerie d'ascenseur je crois).
