toutikini

Boite à palet vendéen

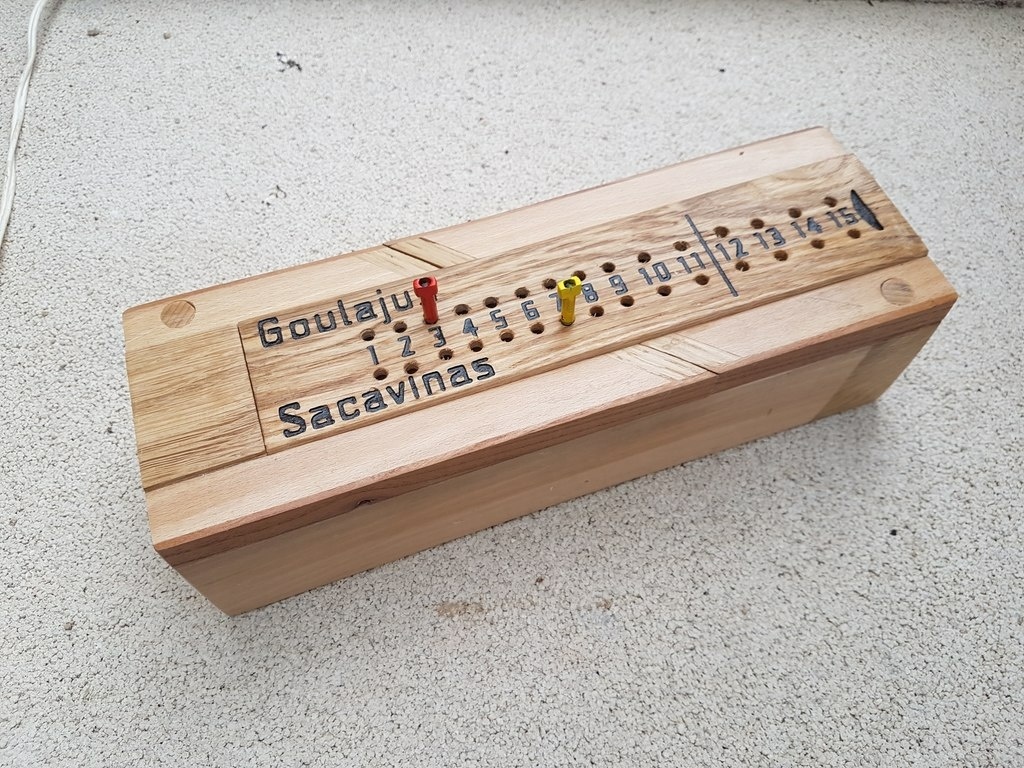

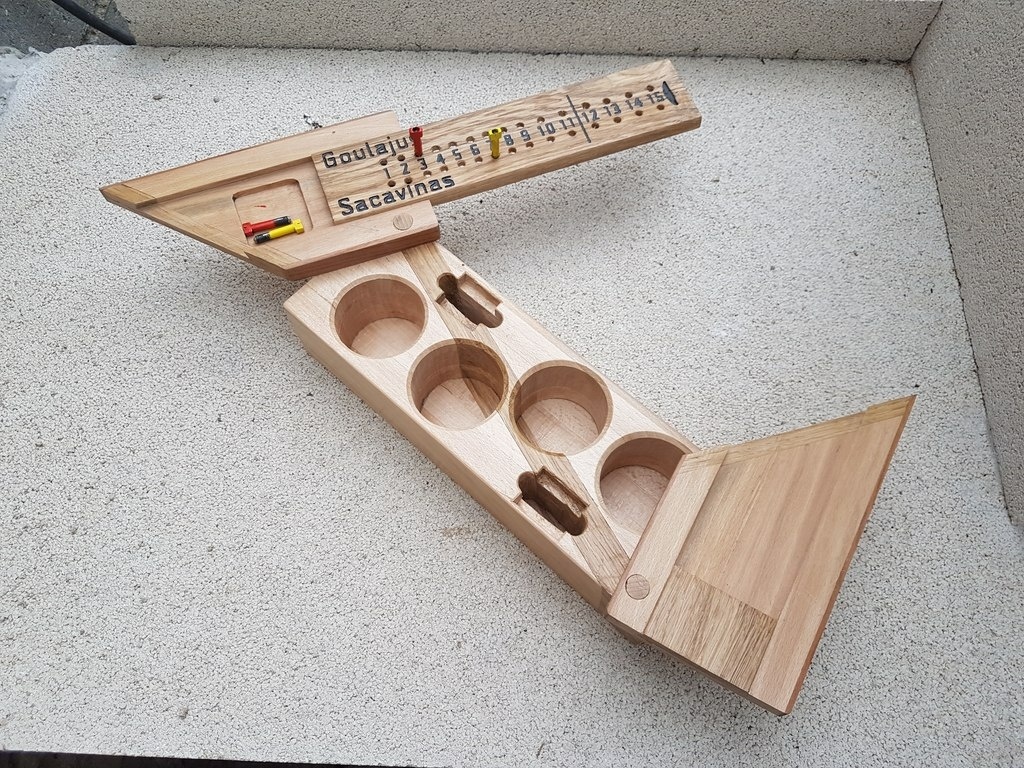

Un ami, fan de palet vendéen, m'a demandé de lui réaliser une boite dans laquelle il pourrait mettre 4x6 palets et non pas 2x6 comme les boites du commerce. J'ai tenté quelque chose, avec des chutes ... Les pions sont des vis BTR, que j'ai surfacé sur deux faces avant de les peindre. La plaque servant à la fois de fermeture et de compteur de points a été usinée à la CNC "maison"

Publications associées


Discussions

toutikini  a publié la création "Boite à palet vendéen".
il y a 6 ans
Nicoal
( Modifié )

Beau travail !

toutikini

MERCI

Sébastien Guillot

C'est génial que le compteur fasse la fermeture. Ingénieux.

toutikini

Je n'ai rien inventé, c'est le système du plumier que nos anciens ont plus connu que moi !!

captain
( Modifié )

Ton ami dois être content elle a de la gueule cette boiboite .

toutikini

Il n'a pas encore été livré !! Et je compte faire une petite photo avec les palet ...

Benwood

sympas comme projet
bonne continuiation

toutikini

Merci

jeromeDargnat

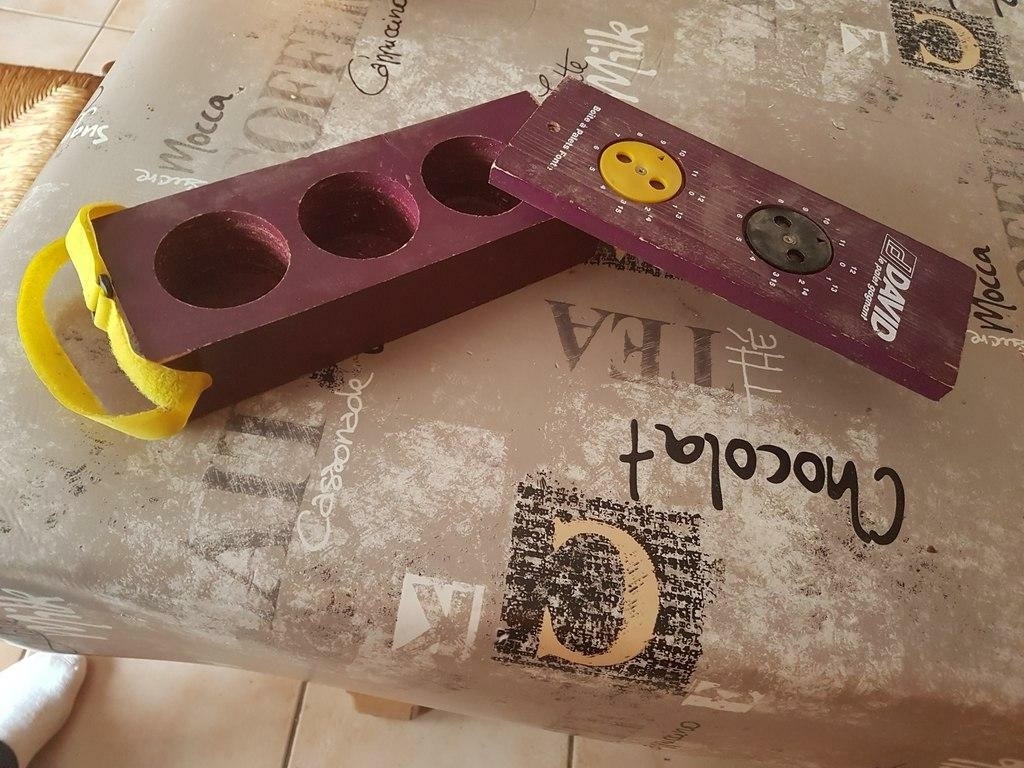

Question bête, avec quoi tu as creusé l'emplacement des palets ? J'en avais fait une pour un seul jeu (3 emplacements pour 4 palets), j'avais détouré à la cloche mais le support de la cloche multi-diamètre butait sur le bois à un moment, j'ai du finir comme j'ai pu avec une fraise de 35mm pour charnière dont on voit les pointes au fond. Je vais en refaire une, mais ma déf n'accepte que des fraises de 8 je ne pourrais certainement pas plonger suffisamment pour tout défoncer et avoir un fond nickel.

toutikini

Bonjour,

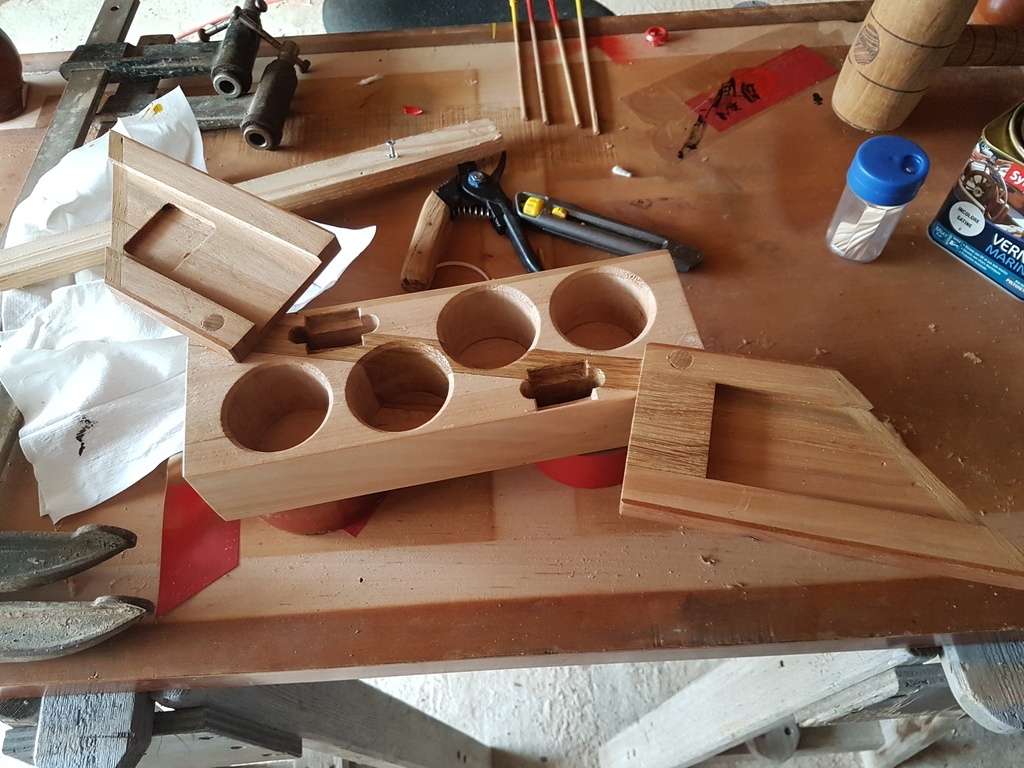

Je suis parti du bloc "plein". J'ai découpé une fine tranche pour le fond en repérant le sens. Puis j'ai percé les trous dans le bloc restant avec une scie cloche de par en par (ma scie cloche n'étant pas assez profonde, j'ai prolonger le trou du foret d'axe, de la scie cloche avec un foret plus grand, et j'ai fini le perçage par l'autre face), Il me reste ensuite à recoller le fond à sa place !!

En espérant avoir été clair !!

Cordialement
Franck

jeromeDargnat
( Modifié )

Très clair ! En gros l'inverse des boites où on assemble tout couvercle et fond inclus, pour ensuite découper le couvercle et poser les charnières. Merci ! 😉

Charlycoud

Bonjour j’adore cette boîte, j’aimerais bien en faire pour des cadeaux de Noël et j’aurais voulu savoir comment vous fixez le tourillon qui sert d’axe au couvercle...collé d’un côté je pense mais de l’autre? Juste un peu en force en laissant juste le jeu nécessaire à la rotation ou bien une astuce ?
Merci

toutikini

Bonjour,
Merci pour le com ...

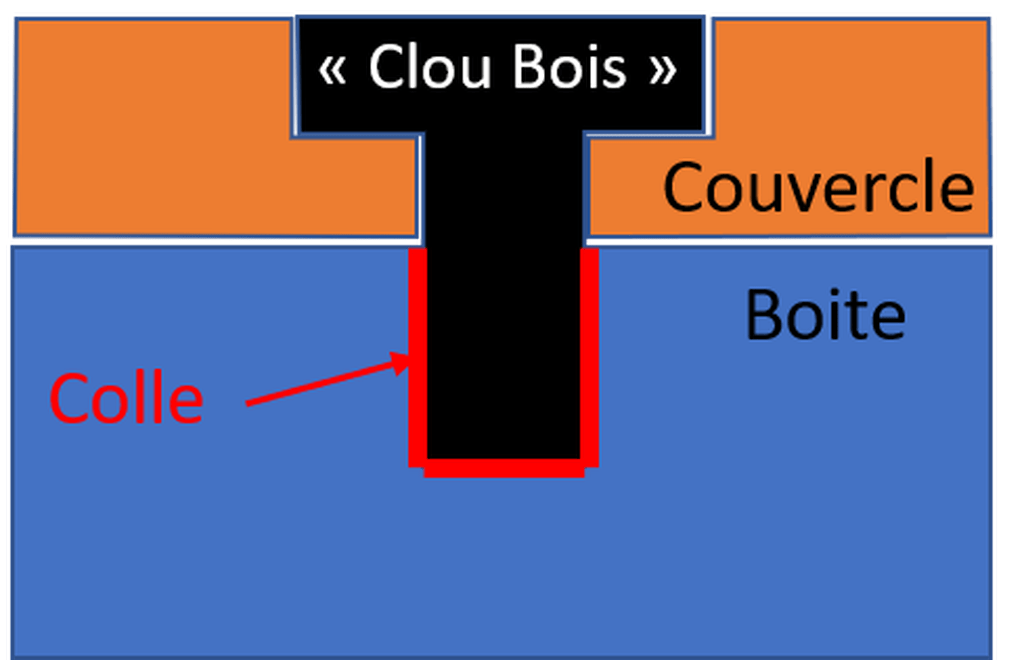

J'ai tourné des "clou en bois" que j'ai seulement collé dans la partie "boite". pour le jeu, j'avais intercalé un feuille de papier entre la boite et le couvercle ... Au niveau du couvercle, bien sûre il y a un jeu suffisant pour le mouvement de pivot. La tête du "clou" était plus épaisse que nécessaire lors du montage, que j'ai arrasée au ciseau a bois, puis ponçage ... En espérant vous avoir aidé !! (un schéma vite fait pour être plus clair)

Charlycoud
( Modifié )

Merci beaucoup je vais tenter dès que j’ai un peu plus de temps...

Charlycoud
( Modifié )

Ça y est, la boîte est terminée !!!
Encore merci pour l’astuce …elle a bien plu à Noël et du coup j’ai le droit d’en faire une autre 😁

toutikini

Superbe réalisation !! Le mélange d'essence est top. Par contre je suis désolé car ce genre de réalisation a tendance à plaire aux autres joueurs de palet frustré ... ce qui conduit à des commandes supplémentaires !! J'aurais dû te prévenir, j'ai eu les mêmes soucis !!🤣🤣🤣

Charlycoud

toutikini oui c’est un problème mais ça fait plaisir tout de même !!!😁

florian Garreau
( Modifié )

Superbe idée, étant vendéen et vivant en pays angevin va me falloir d'ores et déjà 2 boites de tailles différentes ! et oui pas les mêmes palets :) Par contre pour les palets laitons va falloir un bois genre noyer ça va bien rendre ! Allez encore ça sur la to do list qui se rallonge mais pas les weekends ni les soirs ^^
PS : les noms c'est tellement ça :)

toutikini

florian Garreau Merci pour le com !! pour ce qui est des noms d'équipes, je crois qu'on a tous les mêmes !!
