Jeannot le bricolo

Cadre avec assemblage en enfourchement

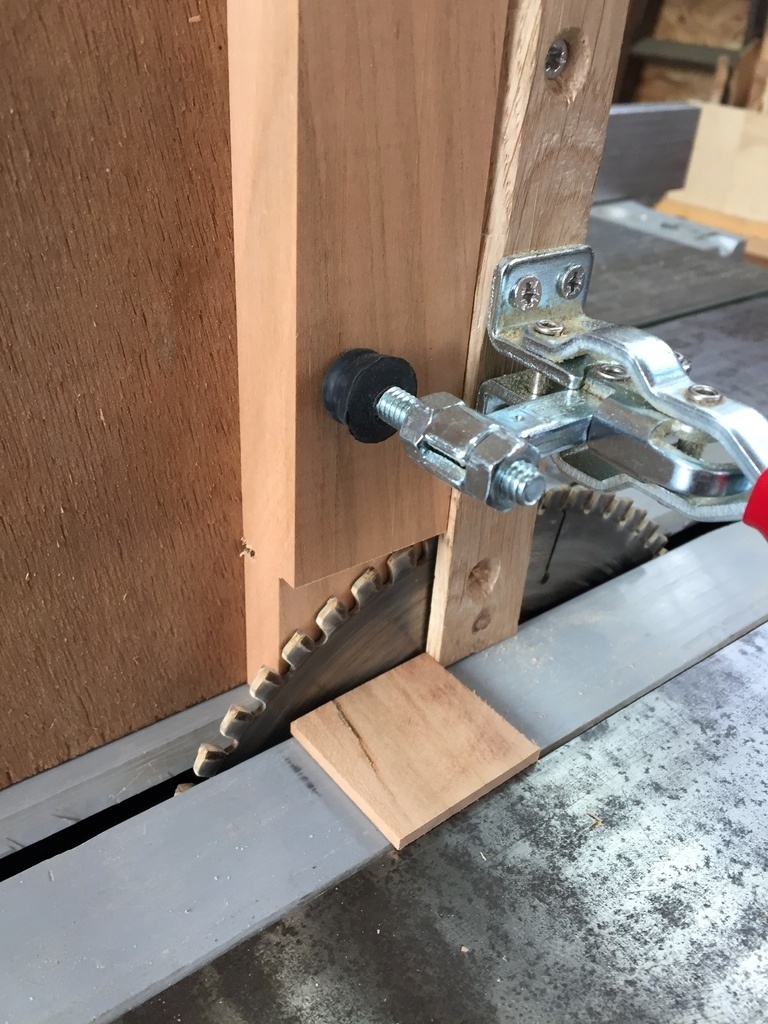

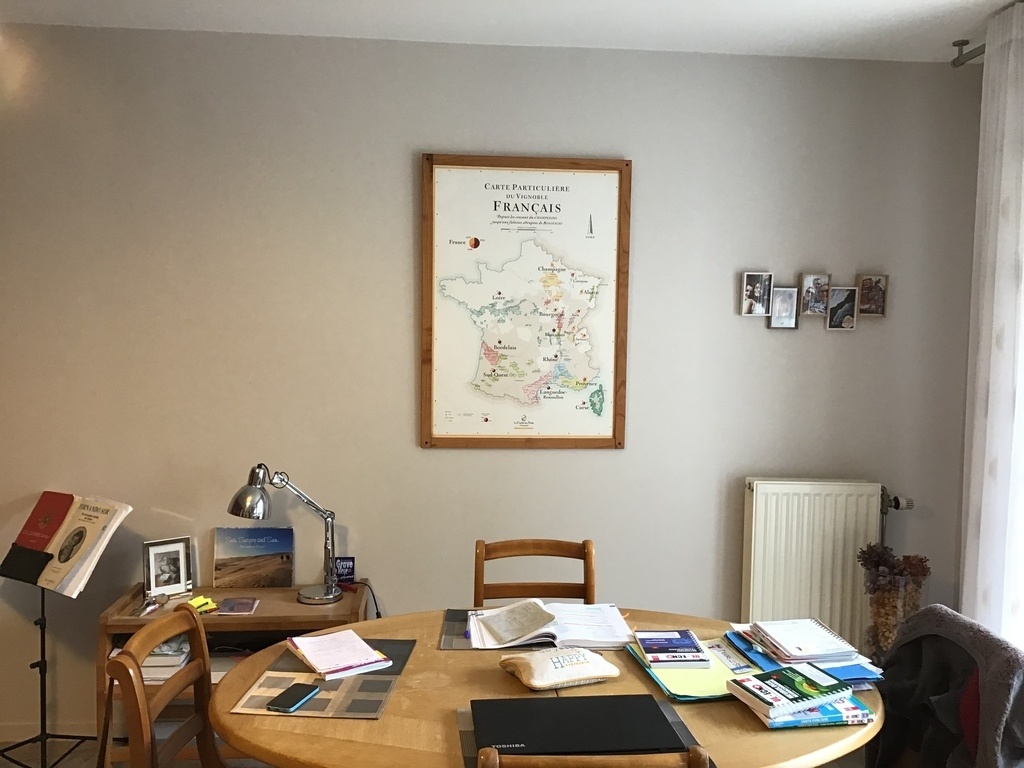

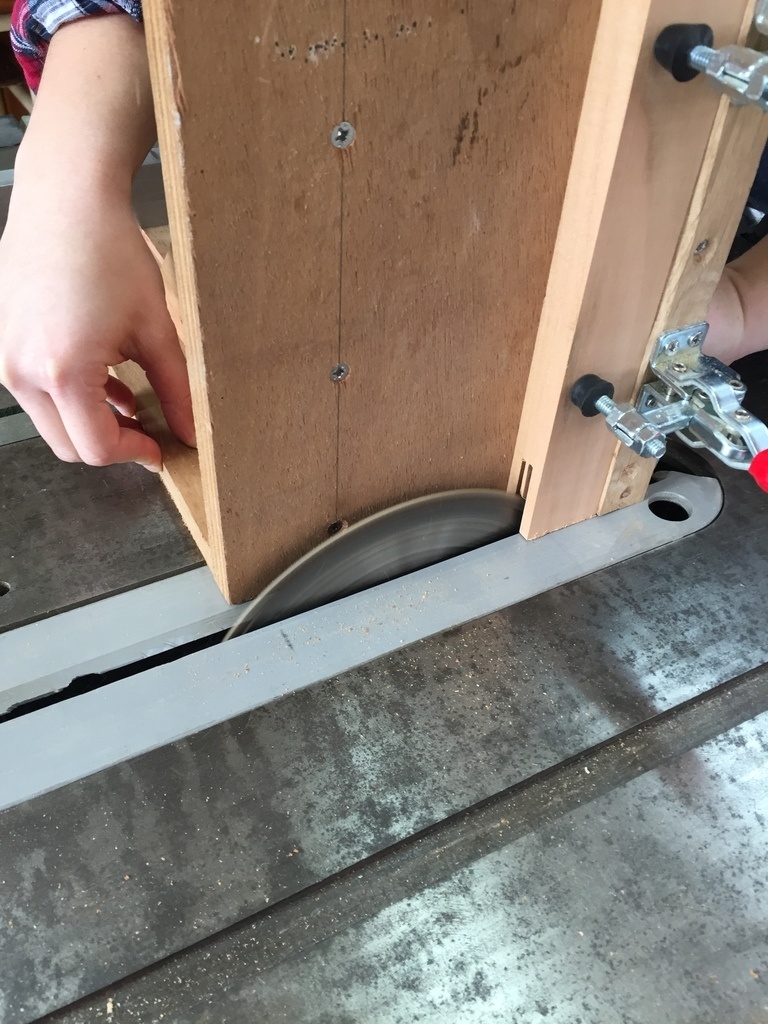

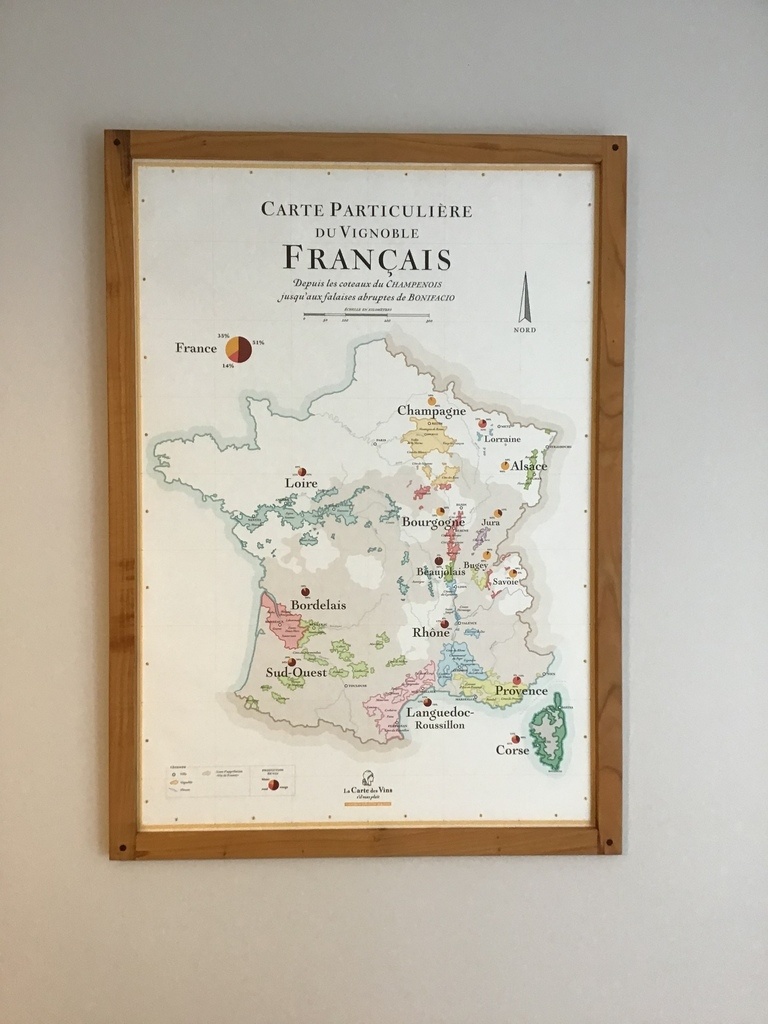

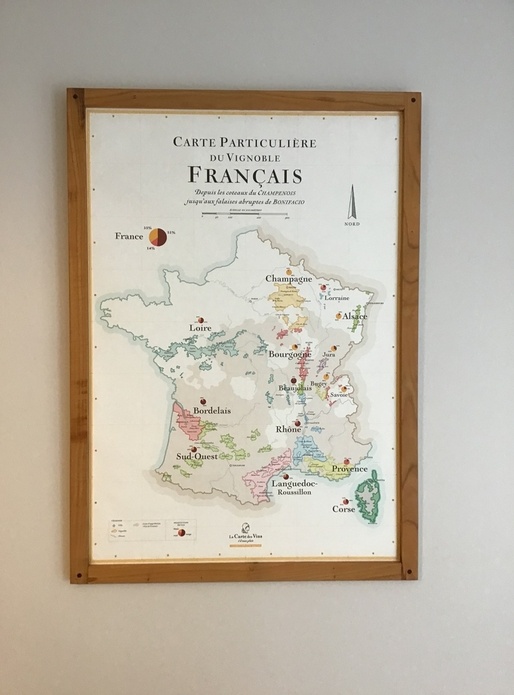

Pour encadrer cette carte des vins de France, j'ai réalisé ce cadre en merisier (avec l'aide de ma fiancée), et c'était l'occasion pour moi d'essayer un nouvel assemblage, en utilisant la scie sur table avec un gabarit. Le résultat est plutôt satisfaisant pour un premier essai, même si tous les enfourchements ne sont pas parfaits...

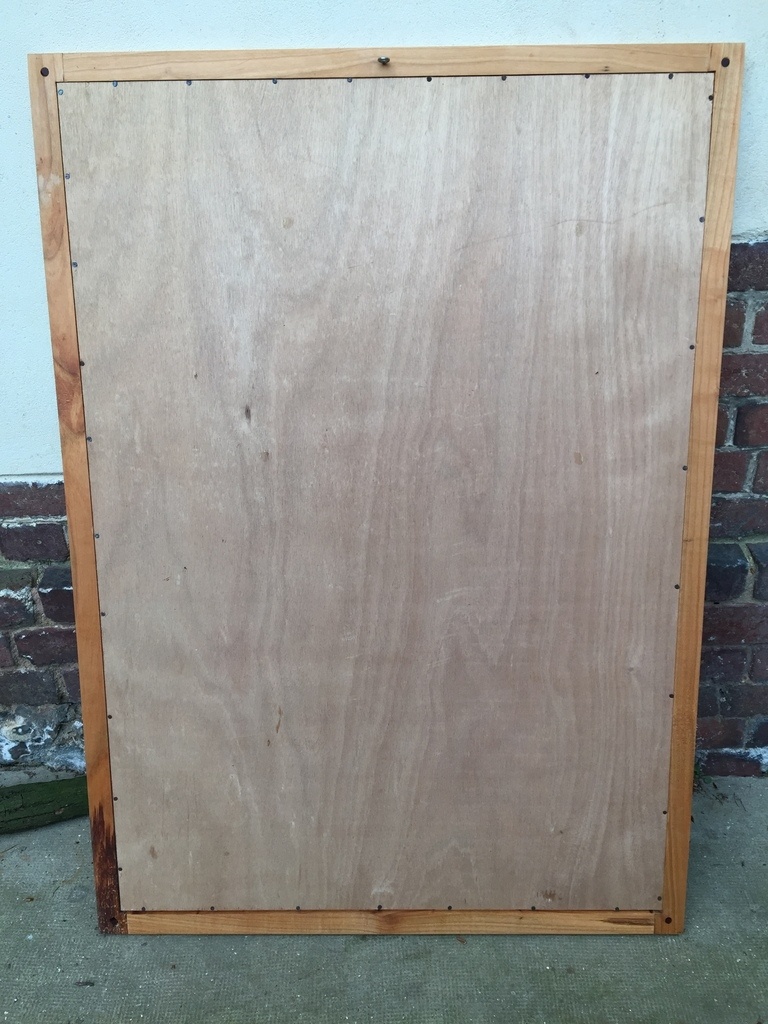

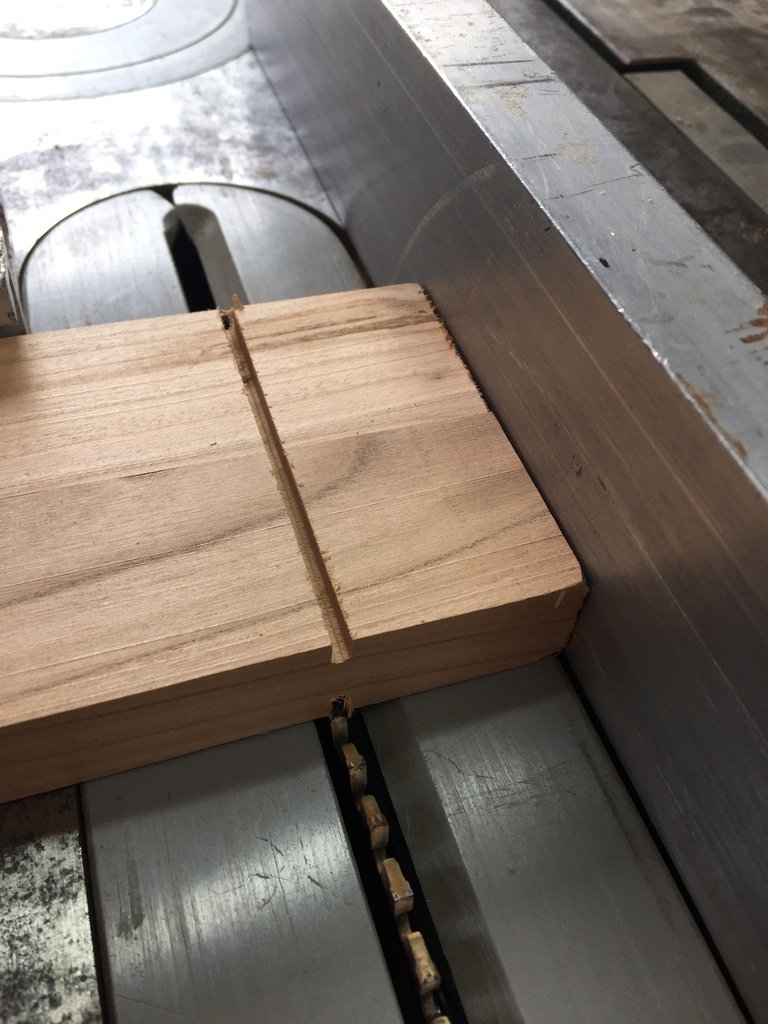

À l'arrière j'ai fait une feuillure à la défonceuse sous table, et j'ai cloué le panneau de CP sur lequel est fixé la carte au double-face. J'ai fini par un chanfrein à la défonceuse sous table.

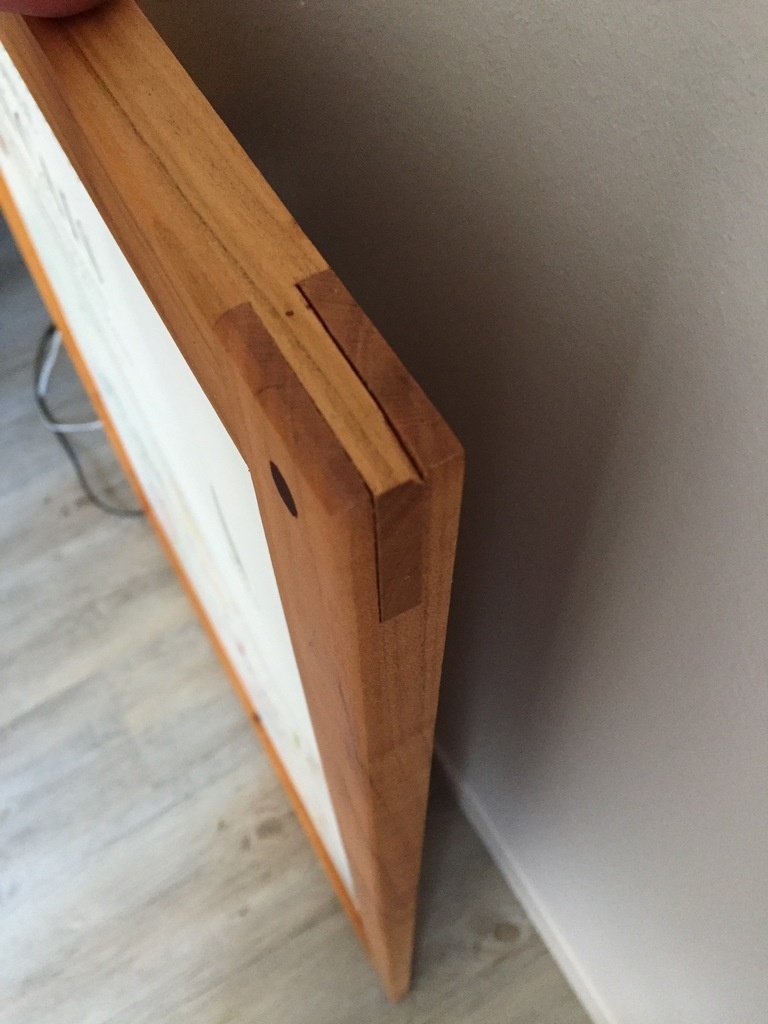

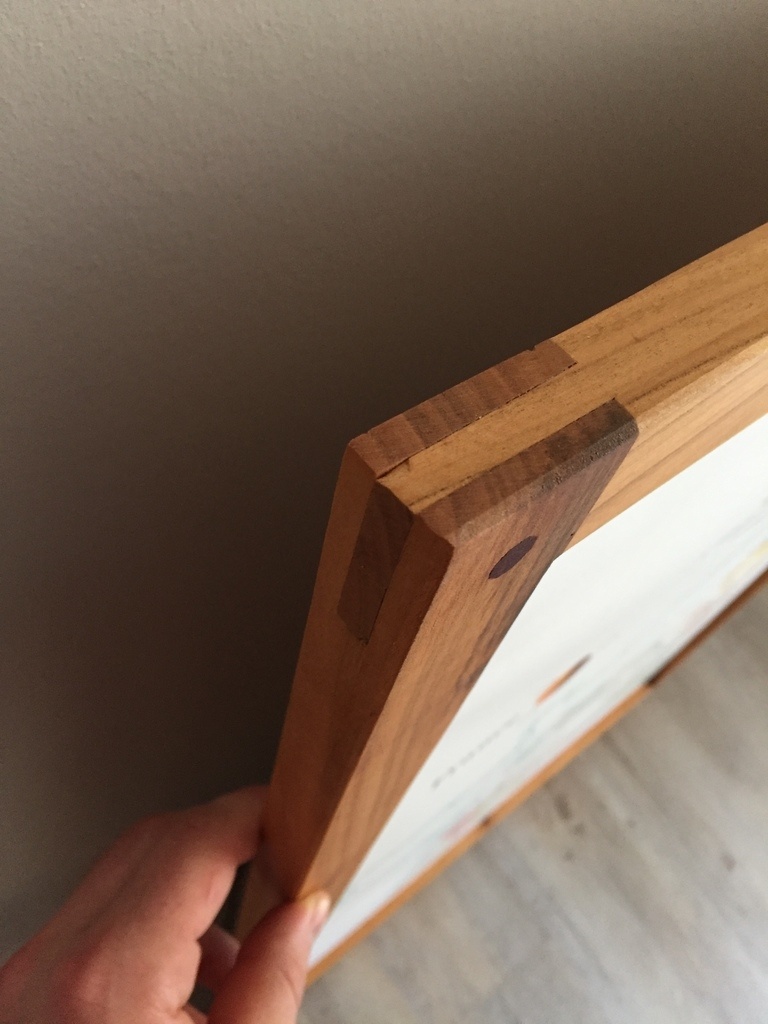

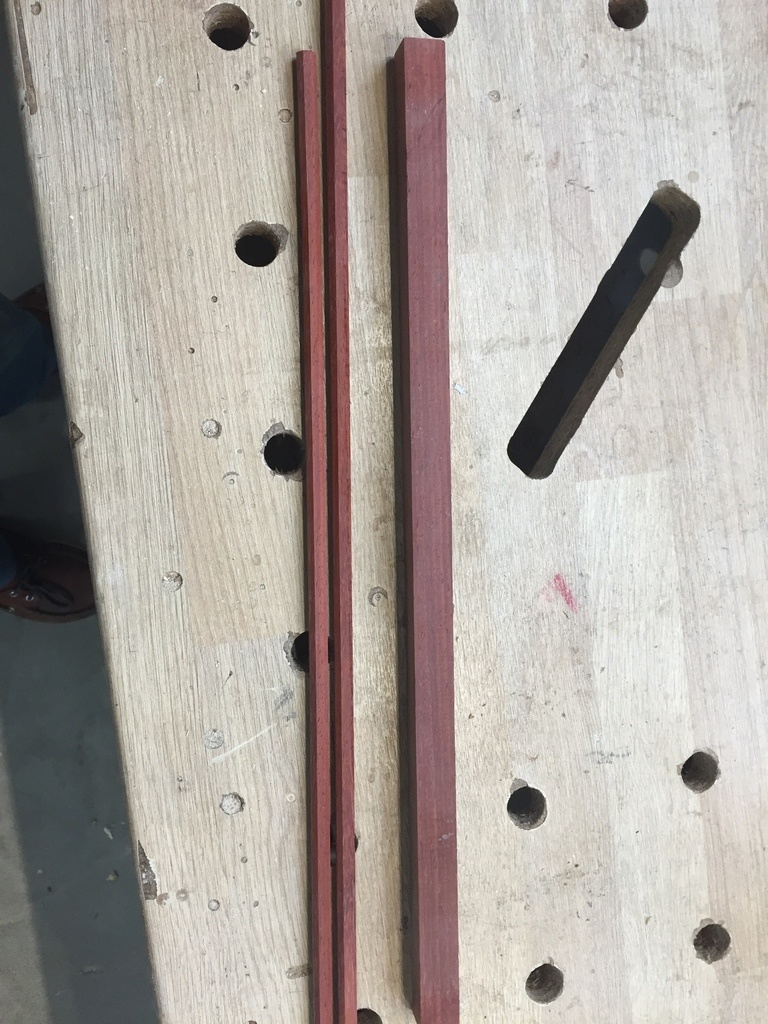

j'ai ensuite chevillé à la tire, avec du padouk qui traine dans l'atelier (merci à Hervé pour avoir trouvé l'essence).

Mis à jour

Publications associées


Discussions

Jeannot le bricolo  a publié la création "Cadre avec assemblage en enfourchement".
il y a 6 ans
Santé !
( Modifié )

Et bien c'est plutôt pas mal.

Les seuls défauts que je vois sont des éclats. Avais tu prévu un part éclat sur ton gabarit ?

Jeannot le bricolo

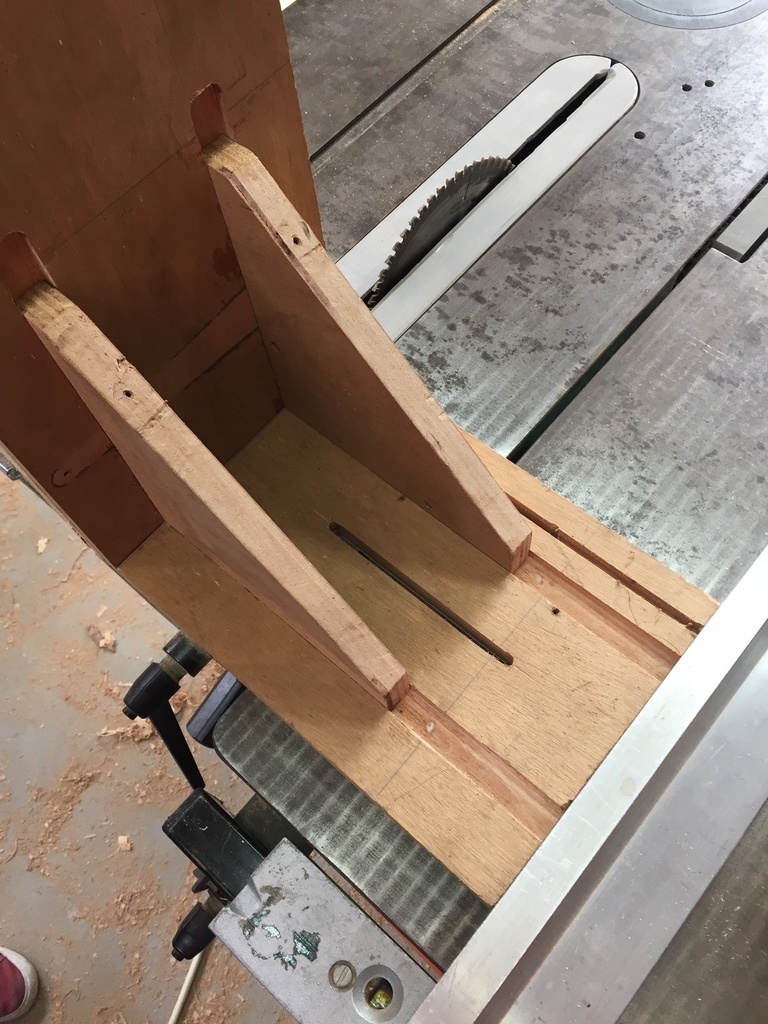

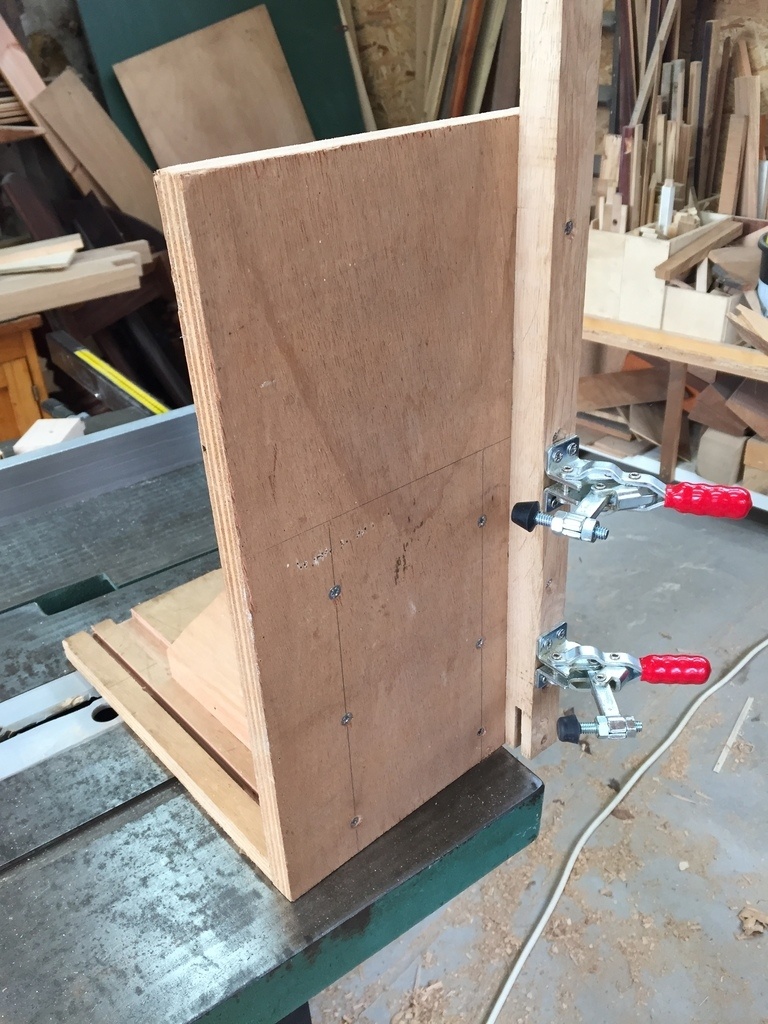

oui, le support pour rester à 90° (sur lequel sont posées les sauterelles), fait office de part éclat. Les éclats sont apparus à la finition, quand j'ai utilisé le rabot à main. Je ne sais pas si ce merisier est de mauvaise qualité, mais le bois assez fragile et fait très facilement des éclats.

Boisenformes
( Modifié )

Joli et j'aime bien cette géographie !

Jeannot le bricolo

Merci !

sanglier

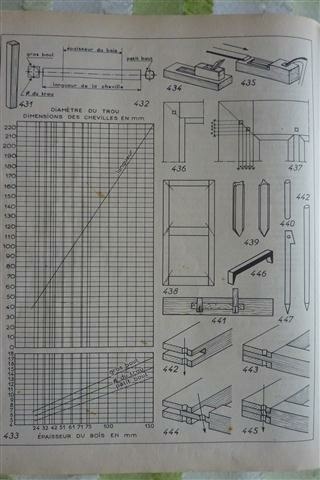

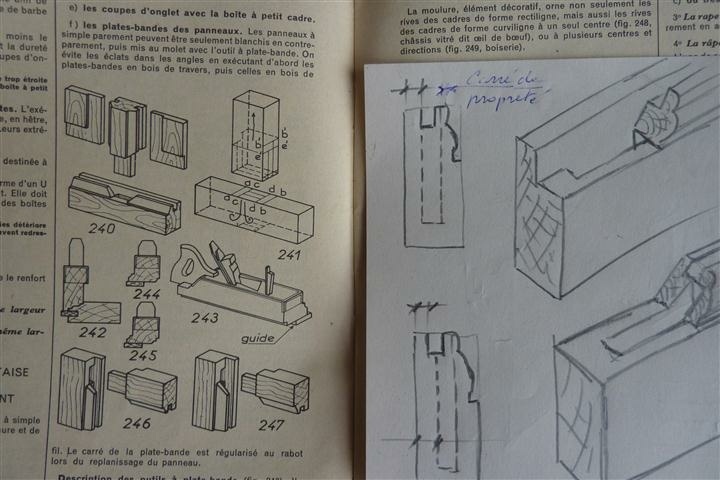

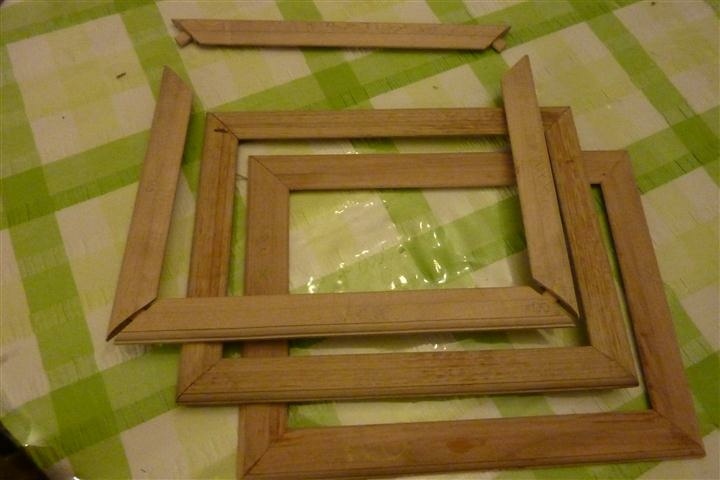

Coupe d'onglet possible avec faux penon je descend mes tenons à la toupie et arasements à la main ........... en general les feuillures et moulures filent ( à la toupie ) et les tenons ont des ravancements d'arasement pour venir en fond de feuillure (avec onglet si moulure ) le chelillage a tire est pout les charpentiers les menuisiers ont des serre joints toute taille

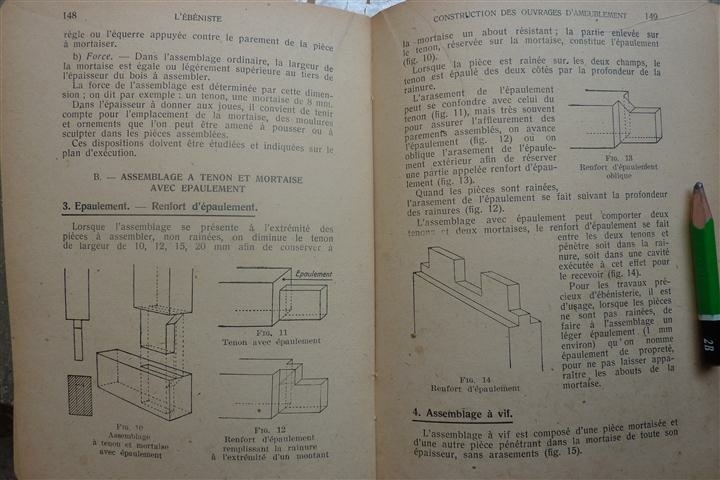

un enfourchement est peu solide utilisez tenon et mortaise avec epaulement

Jeannot le bricolo
( Modifié )

Merci sanglier pour tout ces conseils ! j'ai choisi cet assemblage et les chevilles pour le côté esthétique surtout. C'est un cadre simple donc pas besoin d'une grande solidité selon moi 😉

reve
( Modifié )

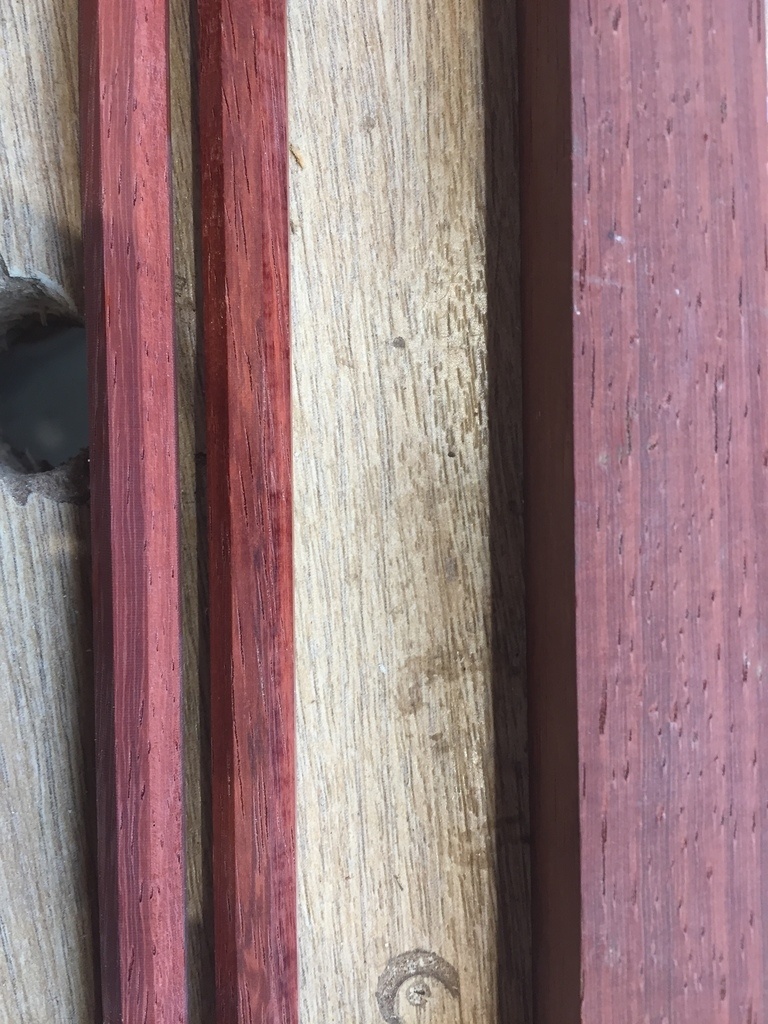

Bonjour, il est bien beau ce cadre! Le bois inconnu pour les chevilles est du padouk. Bonne continuation Hervé

Jeannot le bricolo
( Modifié )

Super, merci Hervé !! Un bois inconnu de moins dans mon atelier 😊
