Olivier Vernhettes

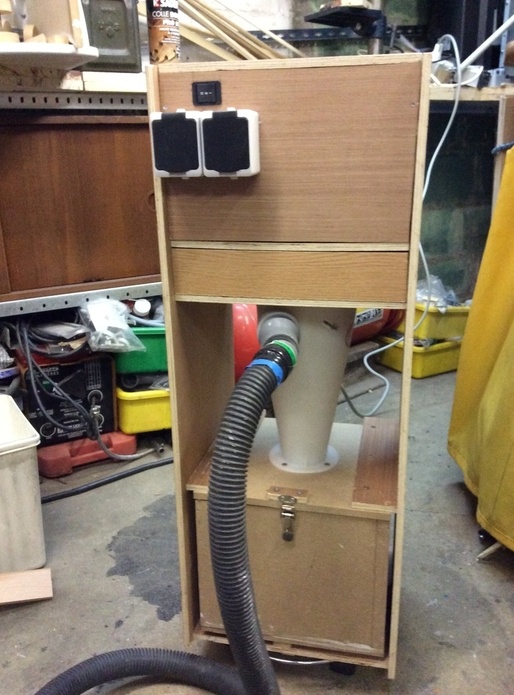

Mon aspirateur cyclonique


Jusqu'à présent je branchais mes outils électroportatifs sur l’ancien aspirateur domestique connecté sur un cone cyclonique fixé sur un seau.
Je vous parle pas des tuyaux gênants, du seau qu’il faut sans arrêt redresser, sans compter qu’il faut penser à l’allumer et l’éteindre à chaque utilisation.

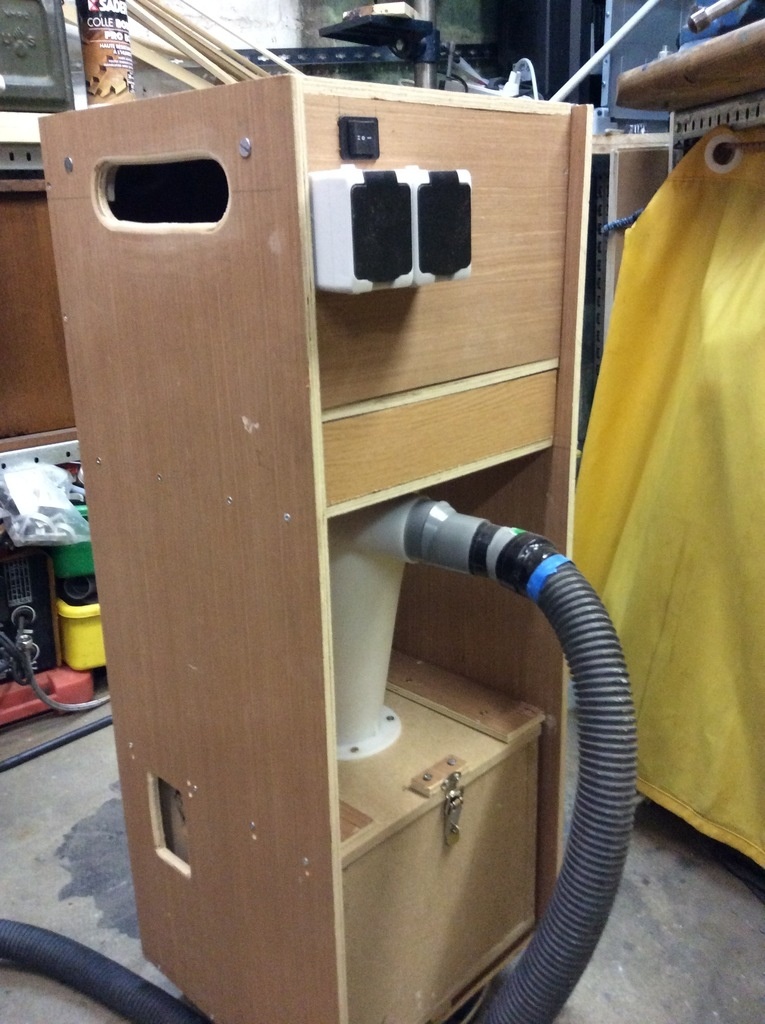

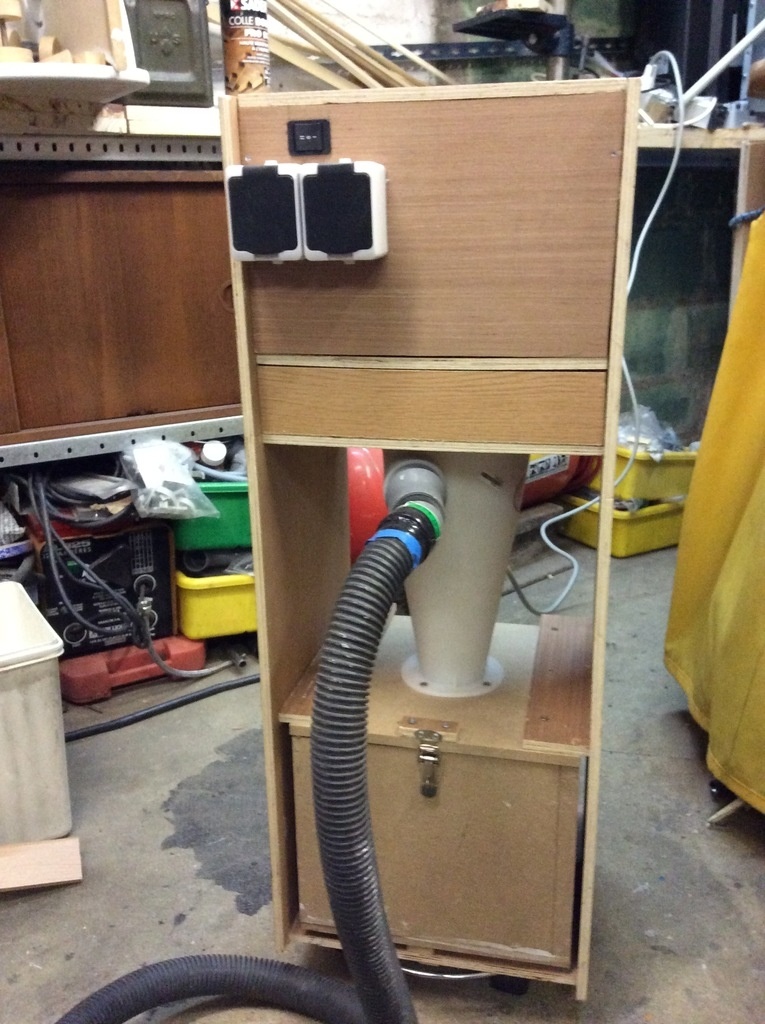

Le week-end dernier j’ai tout démonté pour sortir le moteur et tout remonter dans un caisson à roulettes qui intègre un bac récupérateur sur lequel est fixé le cyclone. Ce bac vient se plaquer sous son couvercle par un jeu de crochets.
Le cyclone débouche dans un sas avec un filtre juste sous le moteur, aspiration optimale.
Un module commutateur maître/esclave permet le démarrage de l’aspiration dès qu’une machine branchée sur l’une des deux prises en façade démarre.
L’interrupteur 3 positions permet de se servir de l’aspirateur de façon autonome.

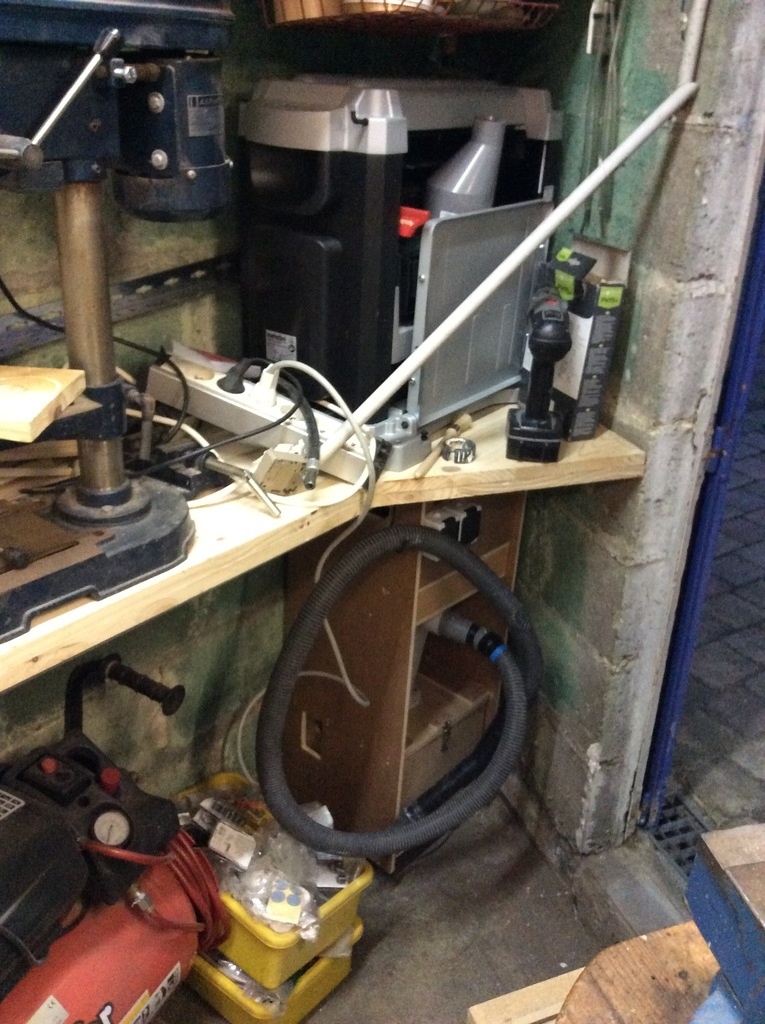

Pas de la grande menuiserie, mais au moins plus de tuyaux partout, plus besoin de s’occuper si l’aspirateur est allumé et plus facile à ranger

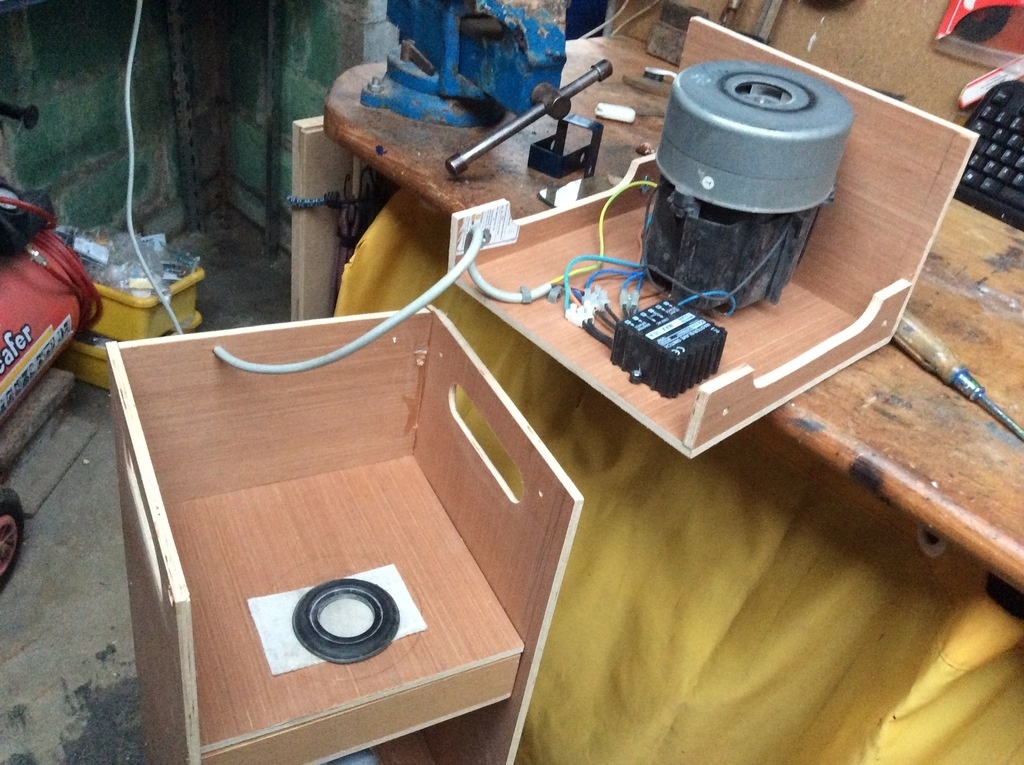

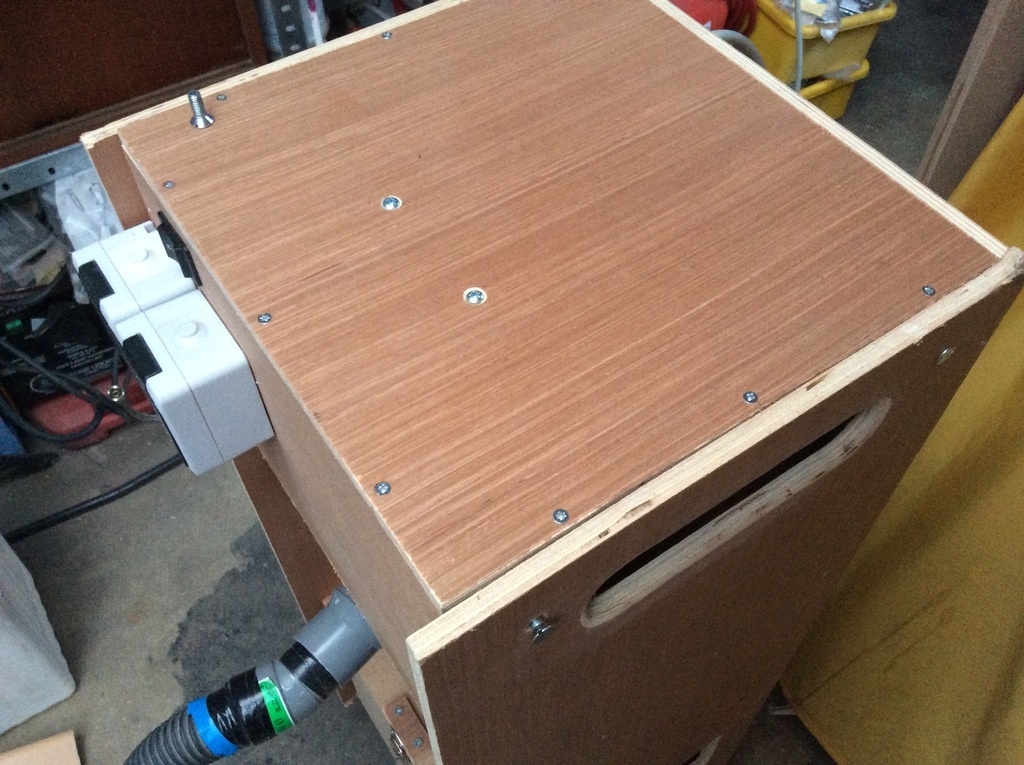

En complément quelques photos du montage du moteur. Simplement fixé sur le couvercle du coffrage par ses vis d’origine et maintenu sur son joint par simple pression. Le couvercle est tenu par 4 vis dans des écrous à frapper.

Mis à jour

Discussions

Olivier Vernhettes  a publié la création "Mon aspirateur cyclonique".
il y a 6 ans
Rudolphe
( Modifié )

Super idée... je me creuse les méninges depuis 3 semaines pour trouver une idée je crois que je vais m'inspirer de ton système... dommage qu'on est pas une photo de l'installation du moteur... mais en tout cas bravo...

Olivier Vernhettes

Merci, je rajouterais des photos du montage du moteur

Didier
( Modifié )

Bravo.
Cela n'a pas l'air encombrant en plus, la première photo est trompeuse.
Quelles sont les dimensions ?

Olivier Vernhettes

Merci, les dimensions sont de 25x30 pour 85 de hauteur

Benwood

Bonjour
C'est très malin, je suis en train de fabriquer une Cologne pour mon aspirateur, pour le couplé avec un cyclone.
L'avantage de votre réalisation, est la taille réduite.
Effectivement le gain de temps et de manipulation, de place avec l'aspirateur sera vite récupérer.

bon copeaux...

Vianney - VICA

Bonnes idées. est ce que le commutateur maitre esclave, laisse tout de même passer un peu de courant pour que le laser de la scie reste allumé sans l'aspirateur?

damienl94

Bonjour,
Très intéressant, je voulais me faire quelque chose d'identique.
Peux tu communiquer les références du module commutateur maître/esclave stp ?
je ne vois pas le filtre, as tu des photos ?

merci
