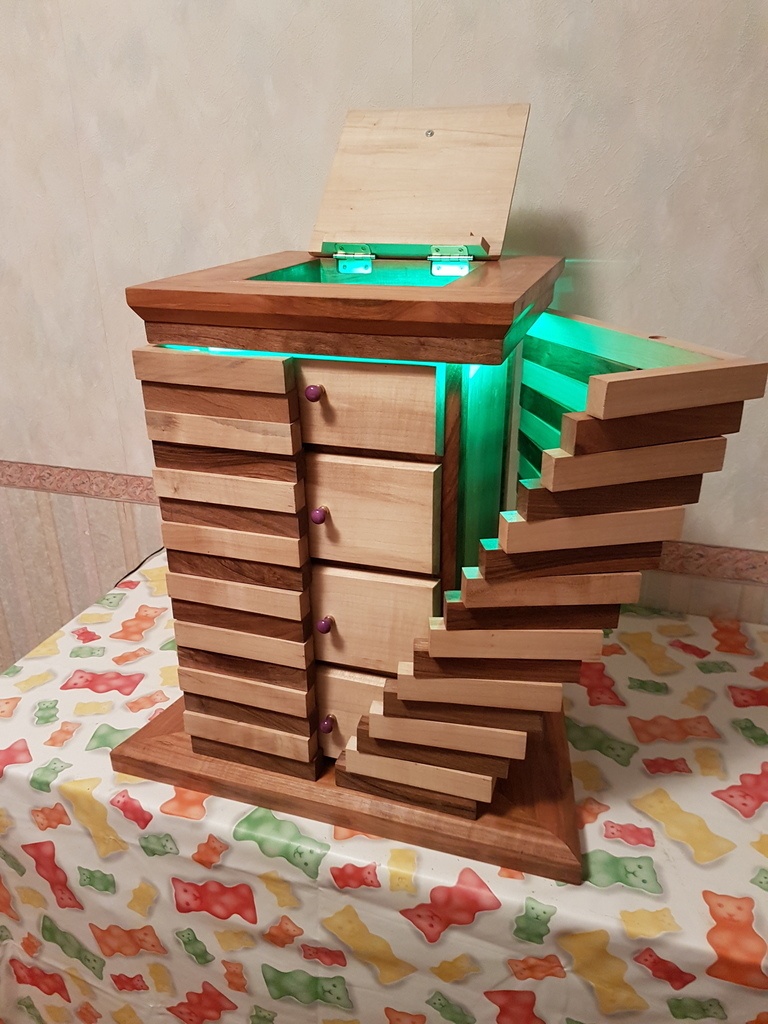

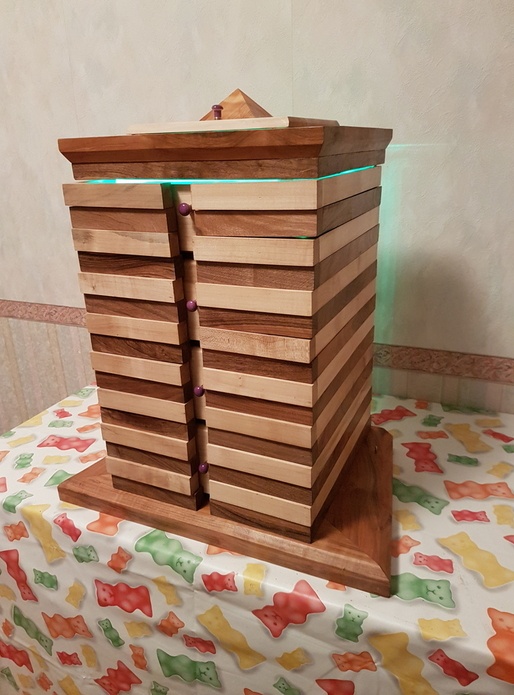

Comme un oiseau, il a deux ailes qui peuvent se replier ou se déplier. Pour l'ouvrir il suffit d'un doigt! Chaque aile est composée d'une superposition de morceaux en L en érable ou en noyer.

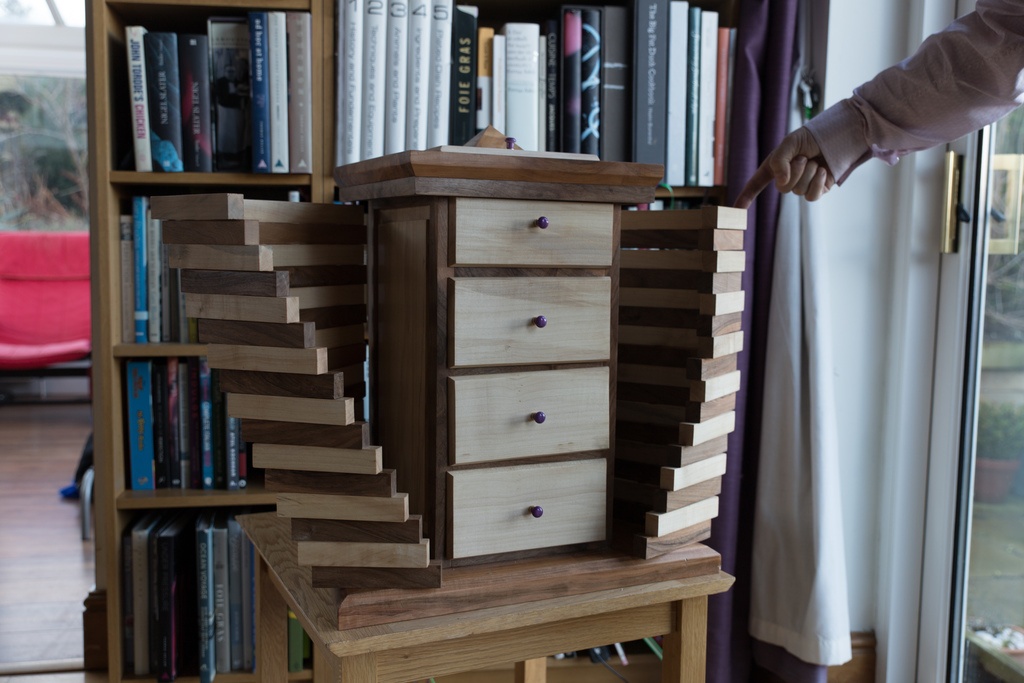

Pour se déplier, il faut poser son doigt en haut à l’extrémité du petit bout d'érable en L et on pousse. Le L du haut va tourner d'abord librement, puis il va entrainer le L du dessous. L'opération se répète alors pour les suivants. L'aile se déploie ainsi.

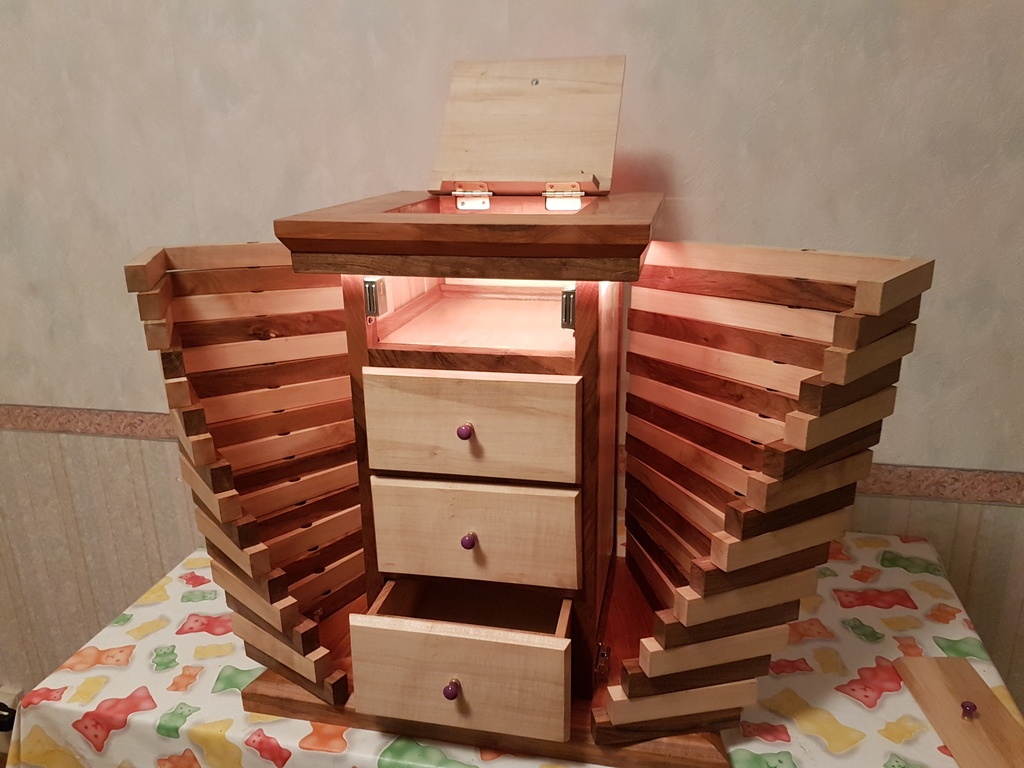

On trouve alors quatre façades, dont trois pour des tiroirs.

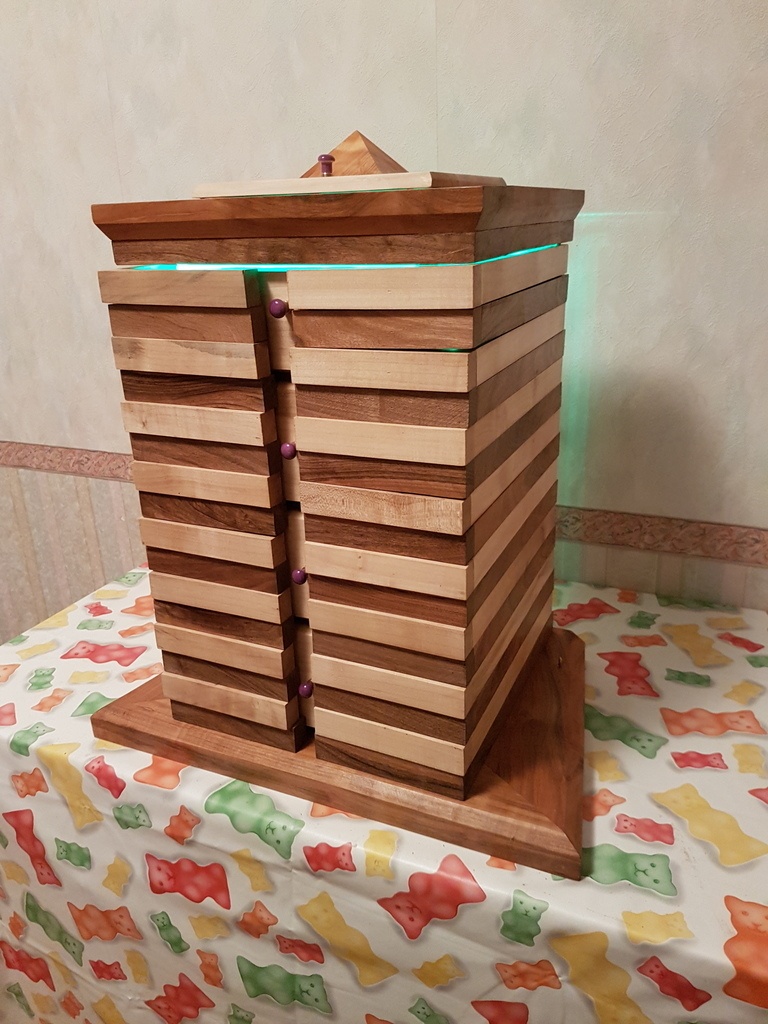

Au dessus, il y a une trappe avec une petite pyramide.
Le socle est un peu plus large pour supporter le poids des ailes déployées.

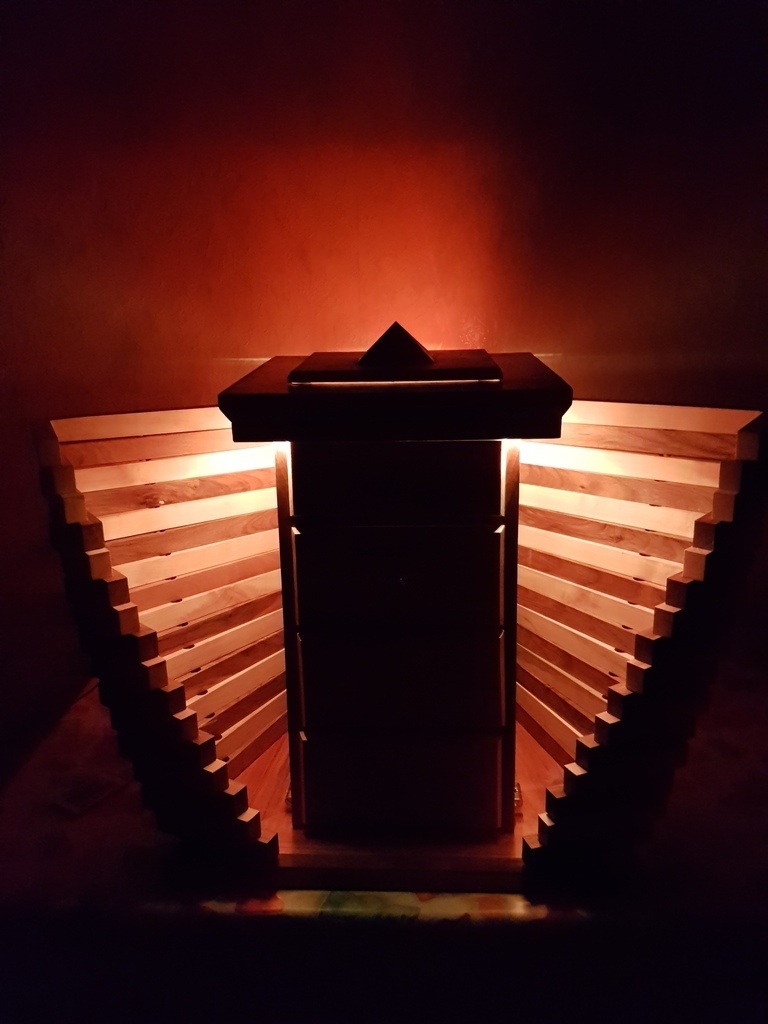

Un éclairage en LED permet de sublimer la réalisation.
Bien à vous,
Claude
Licence
Autres créations de
Claude31
Voir aussi
Discussions
superbe !!
Très original ! Mais du coup pour le replier il ne suffit pas de pousser le L du haut, il faut remettre tout le monde à sa place, c'est ça ?
Pour l'ouvrir il faut pousser le petit coté du L. Pour fermer il faut pousser le grand coté du L comme sur la photo.
Ah ok, j'avais pas vu ça comme ça ! Merci Claude31 !
Pfiou!!! Génial! et ingénieux ce système!

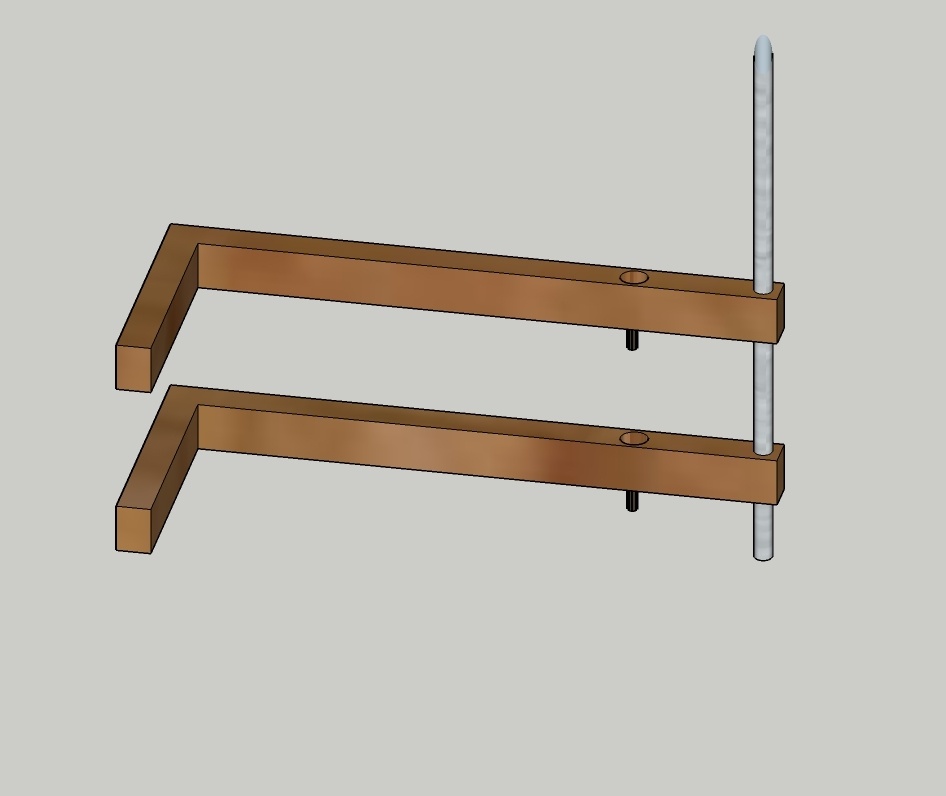

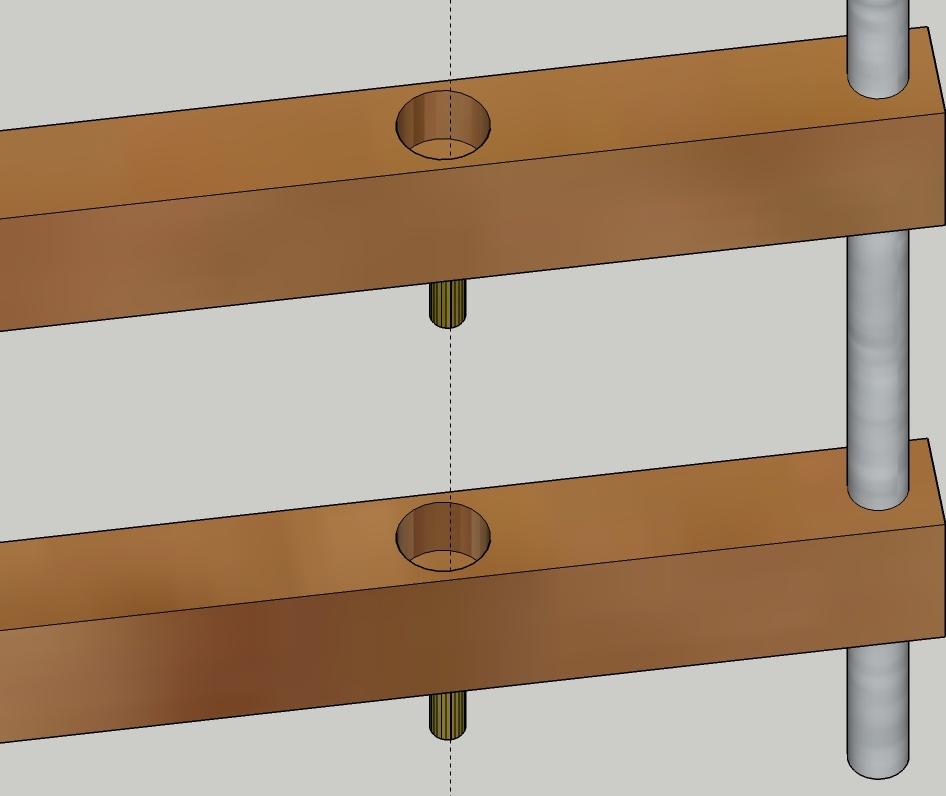

Chaque L peut tourner autour d'un axe verticale. Chaque L comporte un tourillon qui se loge dans un trou rond un peu plus large du L en dessous.
Cela donne un petit degré de liberté au L du haut. Mais surtout, cela entraine le L du bas lors de la rotation.
Ainsi quand on veut ouvrir une aile, on fait une rotation du L du haut. Il va tourner légèrement, puis entrainer le L du bas. Le L du bas va faire de même avec celui en dessous etc.. . Cela entraine tous les L et l'aile se déplie.
Pour fermer, c'est exactement la même opération, mais à l’envers.
+1
c'est impressionant, j'aurais bien aimé une petite vidéo courte pour voir l'animation.
Ah superbe! J'adore! Par contre, quand on referme, le dernier L du bas ne se ferme pas complètement ;-) eheh je titille, mais c'est seulement parce que ton projet est trop beau. Bravo.
