Escalier lamellé colle en fer à cheval

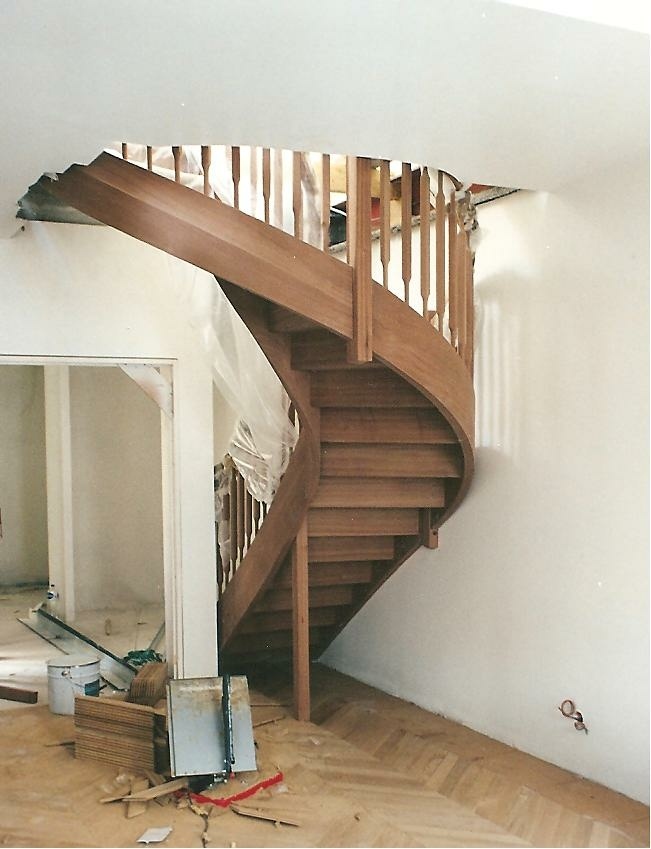

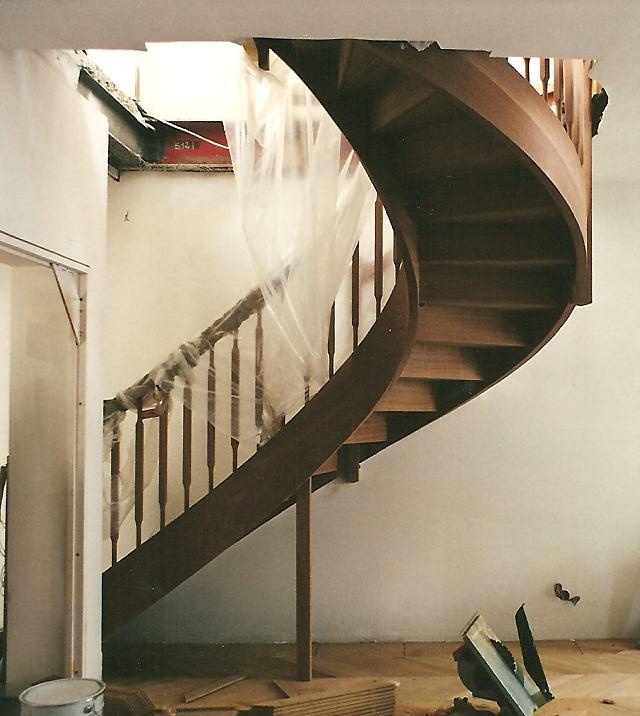

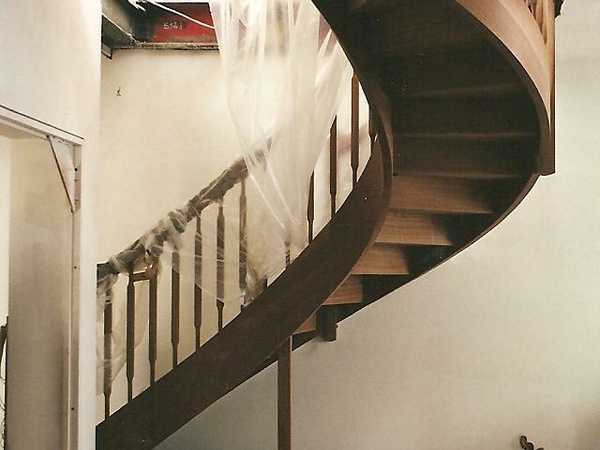

L'entreprise qui m'employait à l'époque m'a fait faire deux escaliers un droit un gauche pour deux appartements Parisiens en 1997. J'avais travaillé sur plan et je n'ai pas été à la pose. J'ai tout de même ces deux photos.
Le poteau de soutient a été supprimé par la suite une fois la trémie terminée, les fixations ont été faites par l'intermédiaire des poteaux du limon extérieur, fixations également au départ et à l'arrivée.
Le garde corps extérieur débute au poteau intermédiaire.

Mis à jour

Discussions

kaj  a publié la création "Escalier lamellé colle en fer à cheval".
il y a 6 ans
Xavier
( Modifié )

Ce sont les limons qui sont en lamellé collé ? Beau travail

kaj

Merci, limons et mains courantes courbes en lamellé collé, les parties droites en massif.

stefchrys
( Modifié )

Admiratif devant ce savoir-faire, merci du partage

kaj

Merci, le plaisir est pour moi!

sylvainlefrancomtois
( Modifié )

très élégant !!!!!! beau boulot comme dab Jacky !!

les limons lamellés sont d une seule pièce ou sectionnés aux poteaux ??

kaj

Merci, les limons sont effectivement sectionnés aux poteaux pour l’extérieur. Celui de l'intérieur, une coupe à la verticale entre la partie courbe et la partie droite.
Massif pour les parties droites et lamellé pour les parties courbes. Même chose pour les mains courantes.

07/2019 aéroport de Montréal
( Modifié )

wahou wahou j'ai pas mieux à écrire

kaj

Merci pour les wahou!

jeanco77
( Modifié )

Pour faire les lames du lamellé collé, tu prends des feuilles de placage "toutes faites" ou tu délignes au ruban dans des plateaux ?

kaj

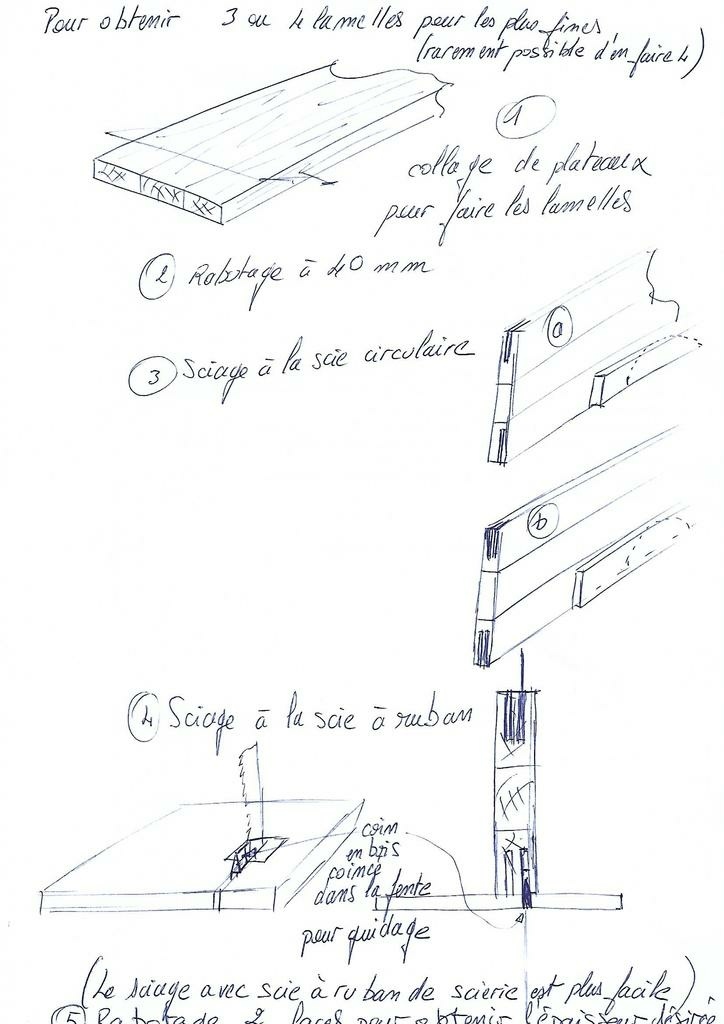

J'ai constitué des limons en 40 mm et ensuite sciage pour trois lamelles à la scie à ruban (cette entreprise possède une scie à ruban de scierie, le volant inférieur de la scie se trouve au sous sol). Et ensuite les lamelles sont rabotées sur deux faces. J'ai aussi fait des lamelles avec une scie à ruban classique de menuiserie en ayant donné auparavant des coups de scie circulaire de chaque côté, c'est plus sportif!

ebenober
( Modifié )

Toi tu fais dans le GROS cadeau de Noël ! beau travail.
Du sipo sans doute ?

kaj
( Modifié )

ebenober Ça fait tout de même 20 ans!
Avec tout vos commentaires c'est Noël pour moi, merci!
Pour l’essence du bois je ne sais plus c'est pour ça que j'ai noté exotique rouge de cette façon je suis sûr de ne pas me tromper!

kaj

Merci à tous pour vos commentaires et coups de cœur.

siywebwa
( Modifié )

Salut bonnes fêtes et merci pour cette réalisation ,
Si je comprend bien tu as 3 lamelles d' environ 13mm pour réaliser le limon de 40,
Beau travail
Bons copeaux
Rv

kaj
( Modifié )

Les limons et les mains courantes font 50 mm finis.
Pour l'extérieur 7 lamelles de 7 mm (7.14). Obtenues au rabotage.
Pour l'intérieur 13 lamelles de 3.8 mm. Obtenues au rabotage puis à la ponceuse calibreuse. je viens de recalculer, je pense être dans le juste (ça fait tout de même 20 ans...)
Pour ce qui est de la fabrication des lamelles du limon extérieur convenait dans la grande majorité des cas. Les rayons serrés étaient rares.
Merci pour ton commentaire, bonne fêtes à toi aussi.

Laikeen
( Modifié )

Magnifique travail, bravo

kaj

Merci
