Remontée d'un défaut/évolution pour les personnes qui veulent reproduire cette réalisation: les vis/écrous standard même serrées fortement se dévissent à la longue avec donc une lampe bonhomme qui ne garde pas ça position. Le problème a été réglé en montant des écrous nylstop.
édit 10/05/18

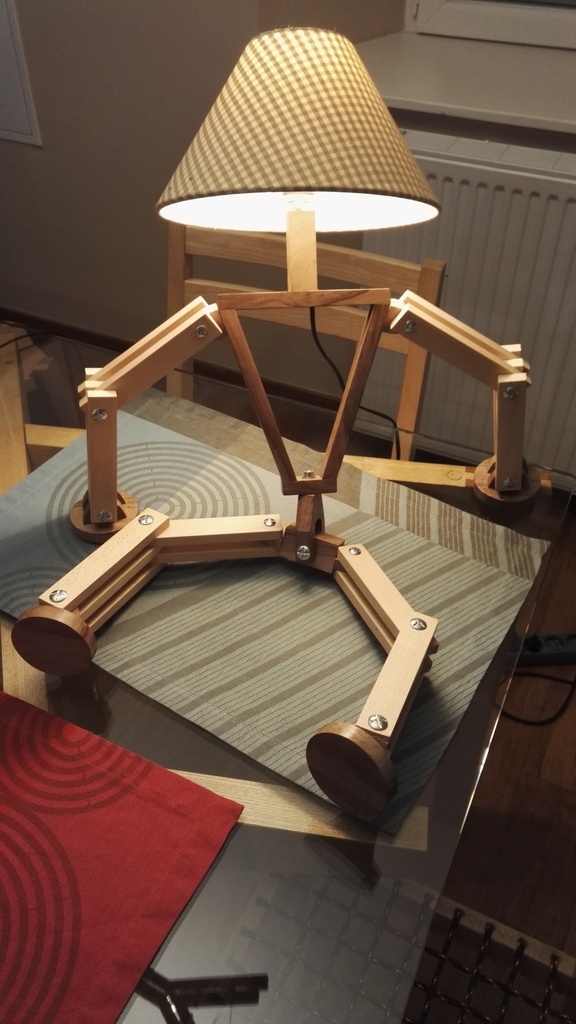

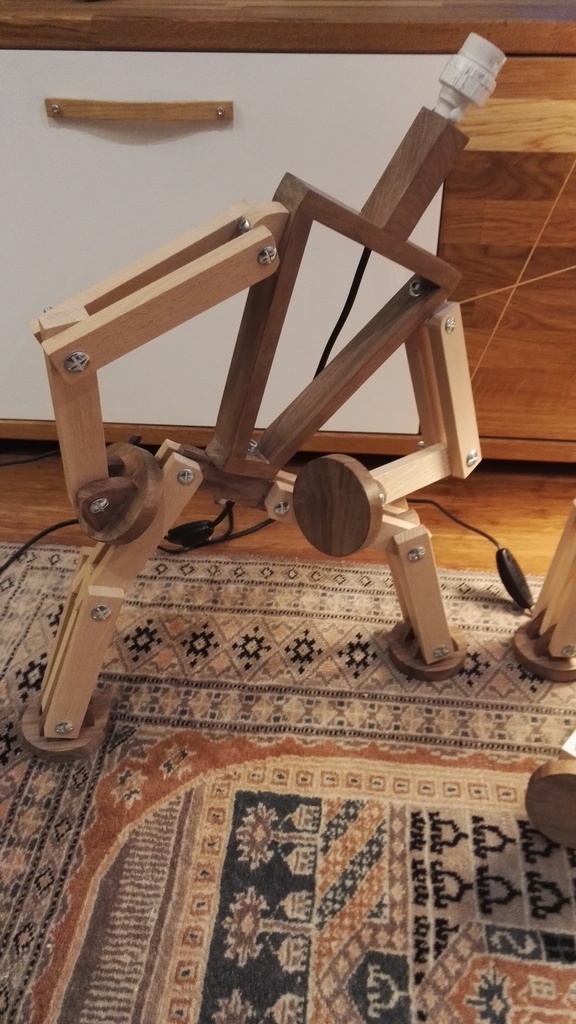

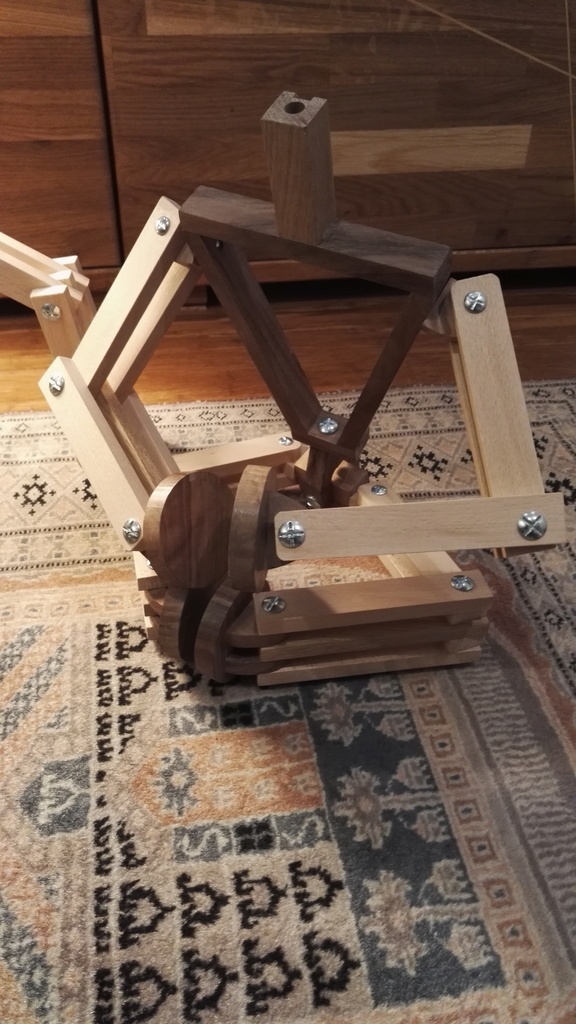

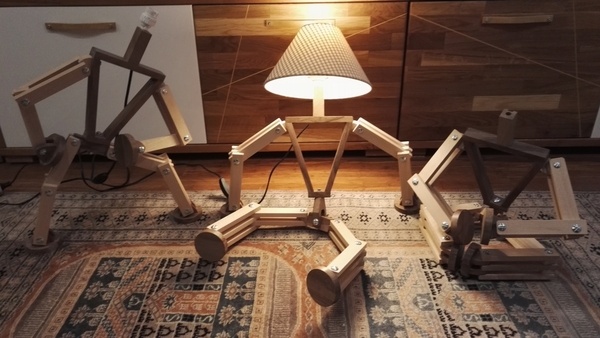

Encore pour offrir cette foi si une version plus complexe (pour les plus sages... + une pour moi!!!). Cette lampe est totalement articulée (la lampe de gauche n'a pas "l'option" de pivotement des pieds), libre au future priprio de l'articuler comme il le veux.
Encore une foi chutes/fin de plateaux de chêne, noyer, hêtre, frêne. Assemblage avec des dominos 4x20 (triangle, pieds/mains). Finition ciré.
Une réalisation rendu complexe par le nombres de pièces, certaines petites avec toutes les contraintes que cela impliques (attention aux doigts). J'en tir au passage une petite leçon, le temps de fabrication est fortement lié au nombres de pièces exemple: les tasseaux des jambes/bras sont simple sauf qu'il y en n'a 20 pièces par lampes, 2trous sur chaque ça fait 120 trous à faire!!!

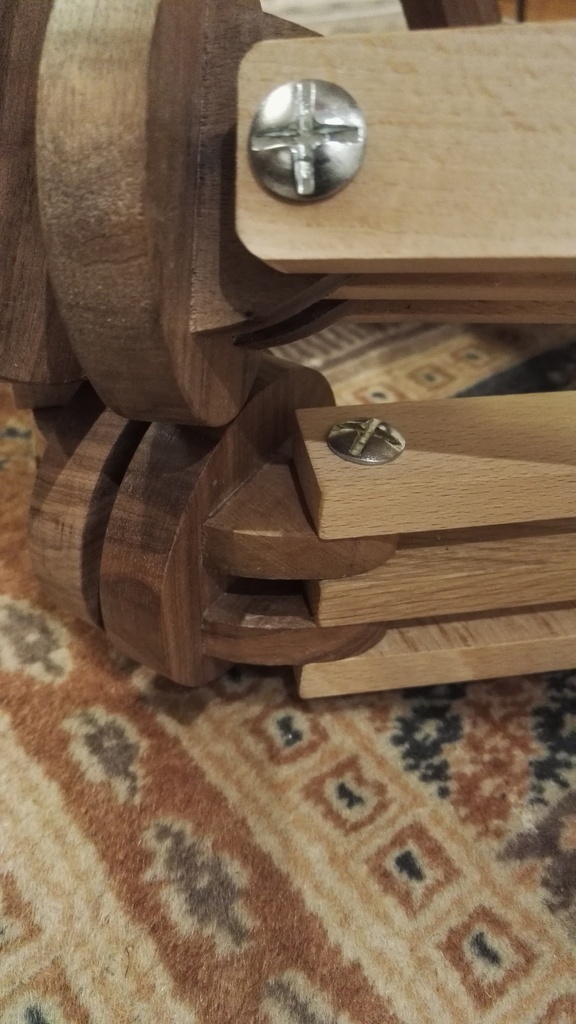

Avec l'impératif temps je n'ai malheureusement pas fait de photos lors de la fabrication. Pour mieux comprendre je met des photos détaillées des articulations (aucun problème si certain veulent si risquer...).

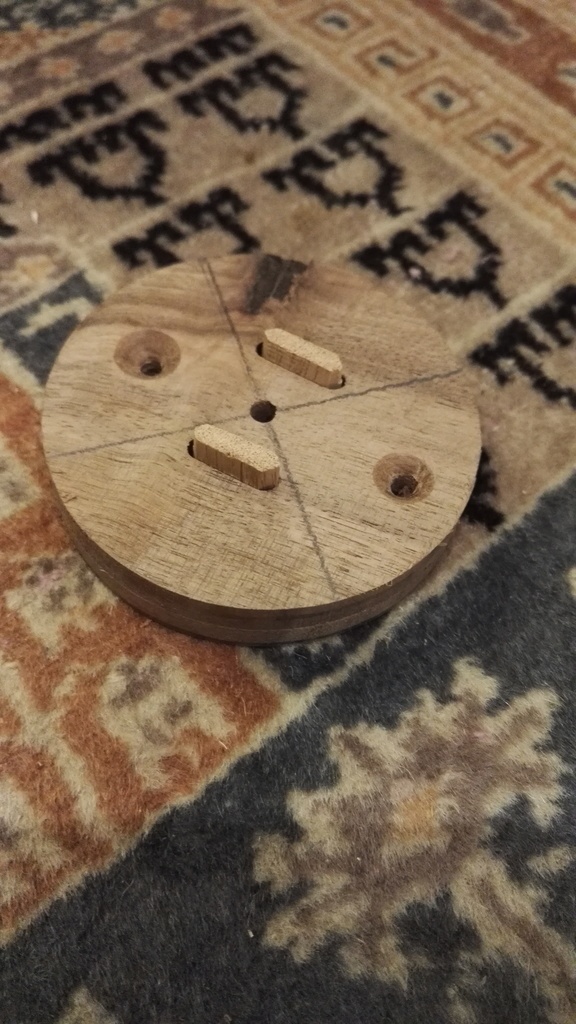

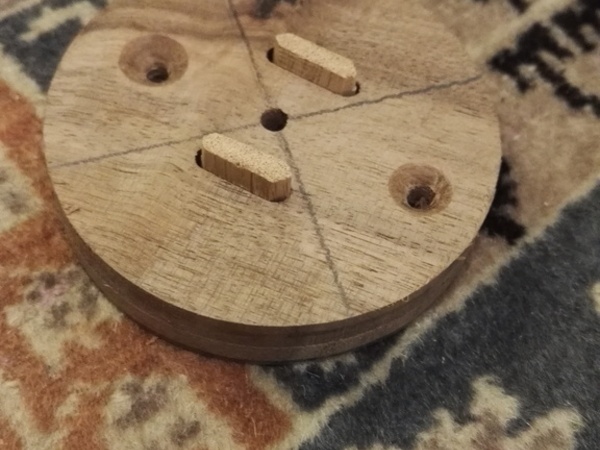

Pour moi le plus dur de cette réalisation c'est la fabrication des pieds/mains. Après avoir réfléchi j'ai choisi de fabriquer des carrés, puis j'ai fait deux mortaises à la domino de 4mm en réglant la hauteur pour avoir un bon écartement (le carré faisant la largeur entre les deux butées de la domino pour être centré soit 7.4mm de mémoire). Ensuite j'ai fait un trou au centre sur l'un des carrés pour former un rond avec le comptas de def. Enfin après avoir dégrossi les ronds à la scie sauteuse sous table (on fait avec ce qu'on n'a!!!), cette pièce a été utilisées pour copier les autres à la def sous table (maintenu par deux dominos collé côté pièce de copiage + scotch double face).
Publications associées
Licence
Discussions
Niveau liberté de mouvement le top.
La finition aussi ;)
j'aime bien tes bonhommes, par contre si d'autres savent par quoi on peut remplacer les vis et les écrous pour quelque chose de plus esthétique, je suis preneur d'idées :)
L'inspiration que j'avais trouvé sur pinterest utilisait des écrous papillon. Dans les faits je trouve pas que cela choque puisqu'ils sont dans la plupart des positions soit en dessous soit derrière. Le concept est ainsi je ne voie pas comment supprimer en dehors d'une position défini et un collage.
Superbe idée et très belle réalisation ! merci pour le partage.
Excellent, j'adore les postures!
Inspiration que j'avais trouvé sur pinterest tien sur une main, je n'ai pas testé c'est surement possible mais ça me semble quand même peu stable les pieds/mains fond que 7cm de diametre (taille arbitré par la largeur entre les deux butées de la domino).
Ils sont supers tes bonhommes. Ceux là ils ont des bras et tout !
Super idée et réalisation !
Jolies lampes.
Pour éviter toute cette manipe, pour tes 20 pièces par exemple, tu fais seulement 4 pièces que tu perces, puis tu recoupes, un coup de dégau, tu recoupes, etc... puis pour finir, un tit' coup à la rabo pour bien finir le côté passé à la scie. Tu auras moins de petites pièces à la dégau, et pas les 120 trous à faire. Si des dimensions se retrouvent pour les bras et jambes, tu réduits le nombres de pièces du départ et tu augmentes la largeur...
Faut bien comprendre que l'emplacement des trous doit être identique sur toute les pièces. J'ai fait des grandes longueurs que j'ai recoupée puis percer. Pour réduire le nombre de trous j'aurai pu superposer plusieurs pièces mais ça c'est quand on arrive a percer droit... ou qu'on n'a une perceuse a colonne.
Effectivement, sans perceuse à colonne...
C'est ce que je te proposais, au lieu de les superposer, une seule pièce que tu recoupe dans l'épaisseur après perçage, mais avec une colonne, sinon, faut un guide, mais sur des pièces si peu large, pas pratique.
mais non y fait des photocopie
toute une famille ! Bien joué.
Super tes lampes Nico, prochainement je les copies avec ta permission? est il possible d'avoir plus de détails sur tes articulations.d'avance merci
Je vient de rajouter quelques infos et des photos des articulations. Aucun problème pour "copier", attention quand même c'est plus complexe qu'il n'y parait...
Super merci pour les infos, si je peux me permettre sur la photo avec la colonne vertébrale il y a une visse qui relie la jambe je peux avoir un peux plus de précisions

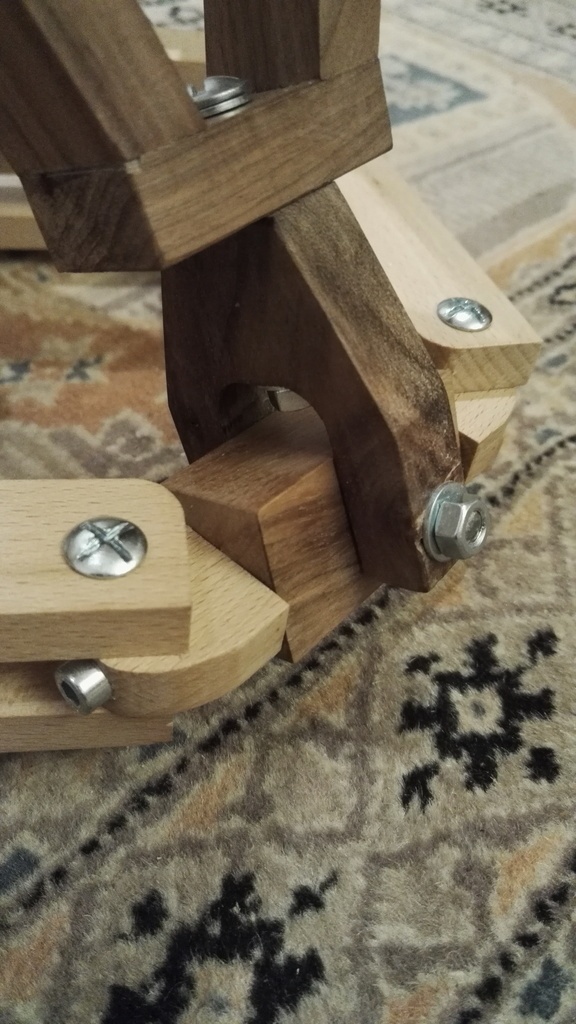

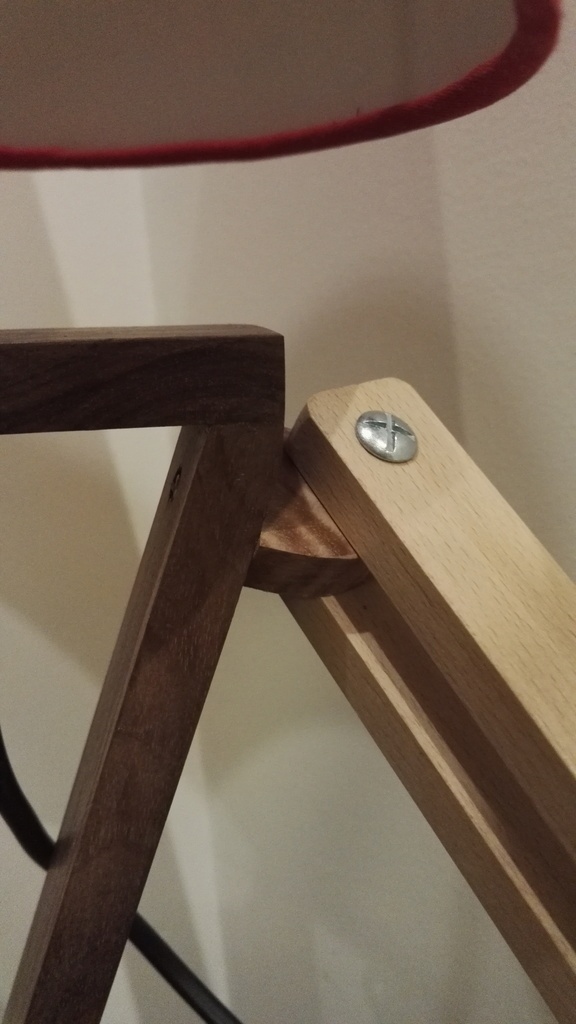

Cricri si tu parles des vis BTR (avant dernière photo) elles sont vissées dans un insert (il y en n'a aussi sur l'articulation bras/triangle).
l'idée et lumineuse
Oui Nico c’est ça, je ne comprend pas comment tu as fait
Qu’elle type de fixations a tu utilise pour faire tenir les jambes en haut de ton morceaux de bois qui traverse??
Tu parles du serrage de la BTR photo 9 (avant dernière)? J'ai utilisé des écrous à visser (comme les bras).
Nico39 je parle de cette fixation
Izimonay Je confirme. La BTR traverse la petite pièce pour être vissée dans un écrou à visser. Je vient de démonter un pied pour faire une photo. Cette petite pièce d'articulation est surement le point le plus fragile de cette réalisation, mais ce n'est pas un jouet...
Nico39 Je te remercie d’avoir pris la peine de me repondre je compte reproduire cette lampe pour moi :)
Izimonay si tu as besoin d'autre information n'hésite pas. Bon courage...
Nico39 merci grace a t'es conseils j'ai réussi a reproduire ce projet a taille humaine :)
Izimonay waouh génial la stabilité est bonne avec une pièce aussi grande?
