Thesalan

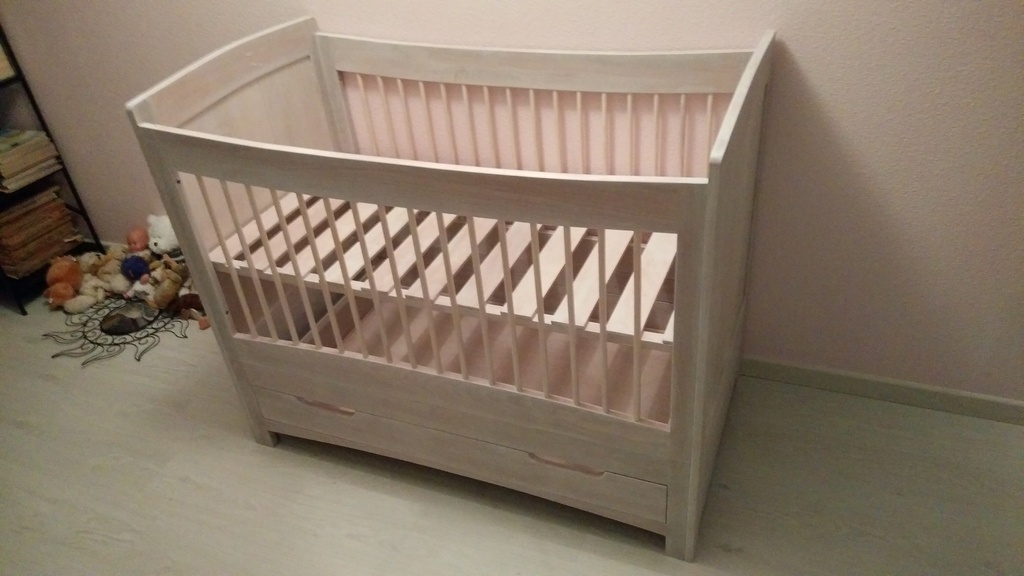

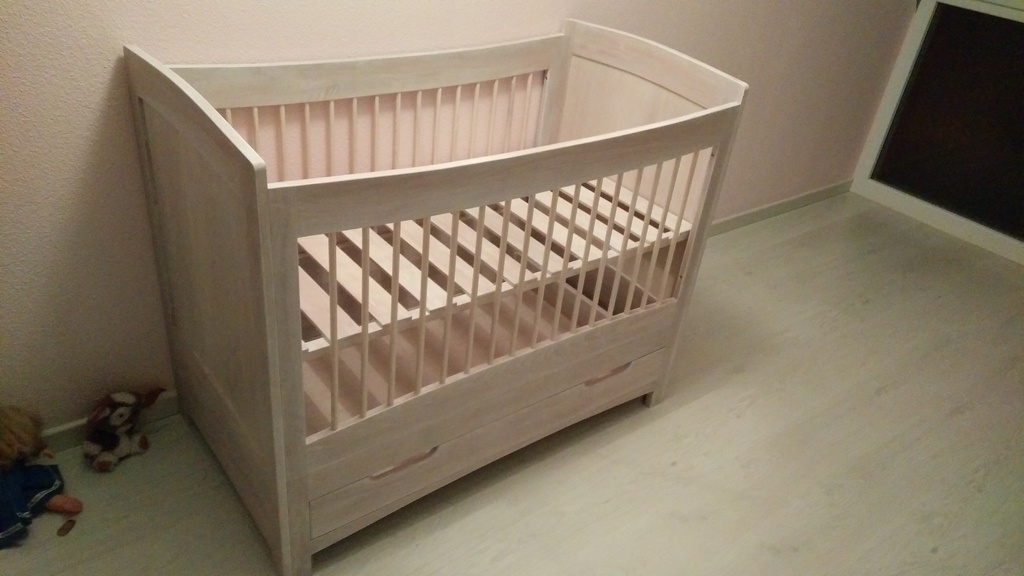

Lit pour bébé avec tiroir


Voici ma toute première réalisation pour ma future minie moi qui arrive en janvier!

Basé sur les plans de Zeloko et les pas à pas de François Chalopin, j'ai passé beaucoup de temps à m'essayer aux différentes machines disponibles dans un atelier proche de chez moi pour enfin arriver à ce résultat!

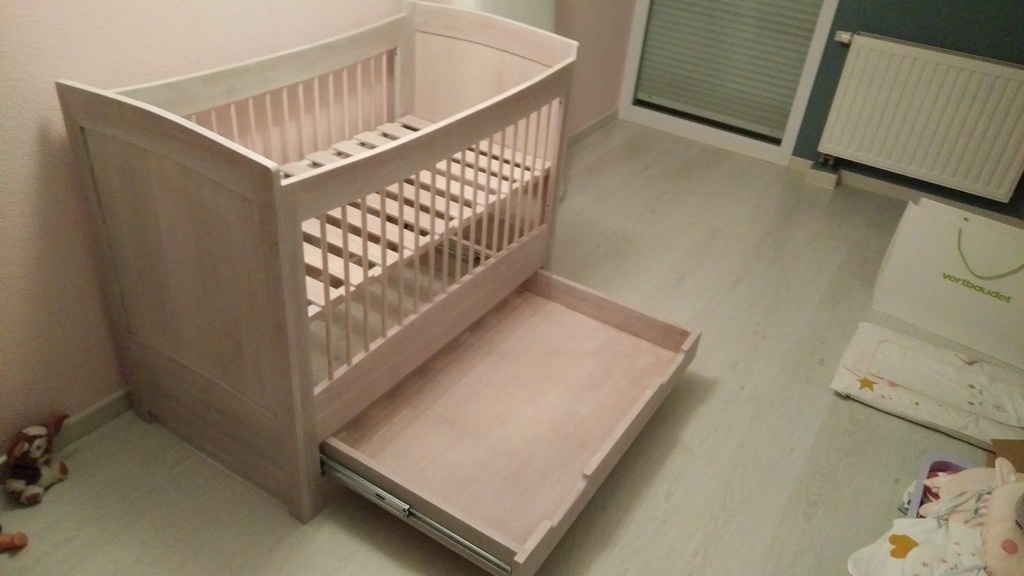

J'ai adapté le modèle en enlevant le système de bascule suite aux conseils de François Chalopin afin de me simplifier la tâche. Un grand tiroir qui sort entièrement, trois réglages de hauteur pour le sommier, et les barrières sont démontables pour quand elle sera plus grande.

Beaucoup d'erreurs et de rattrapages, logique pour une 1ère réalisation par un parfait débutant, le résultat n'est pas aussi précis que je l'espérais, mais je suis tout de même très fier de moi!

Concernant la finition, j'ai appliqué une huile teinté "double blanc" de chez Leinos, qui a fait ressortir la couleur un peu rosé du bois, ce qui donne un résultat sympa!

Un ENORME MERCI à Zeloko et François Chalopin sans qui je n'aurais jamais pu réussir!

Maintenant, plus qu'à réaliser une table à langer et une commode avant que la petite arrive! Vite au boulot...

Mis à jour

Discussions

Thesalan a publié la création "Lit pour bébé avec tiroir".
il y a 6 ans
MOWD

Ca a l'air chouette!

ebenober

Tu verras le tiroir c'est super pratique pour ranger le bébé.

Boris Beaulant

Hey, c'est super, bravo ! Content que le plan ait pu t'aider à te lancer sur cette belle première !

ecto1

joli! belle première. perso je serai encore incapable de ça aujourd'hui.

Thesalan

Merci !

Hugo8

Super, je suis en train de faire exactement la même chose à savoir partir du lit proposée par Zeloko mais en enlevant la bascule.
Ton lit a l'air quand même très bien fait. J'en suis encore au délignage donc j'ai le temps de venir.

Tu as re-adapté les plans sur Sketch-up ou alors tu as modifié en direct?

Thesalan
( Modifié )

J'ai fais quelques tests sur SketchUp mais je ne les ai pas gardé désolé.

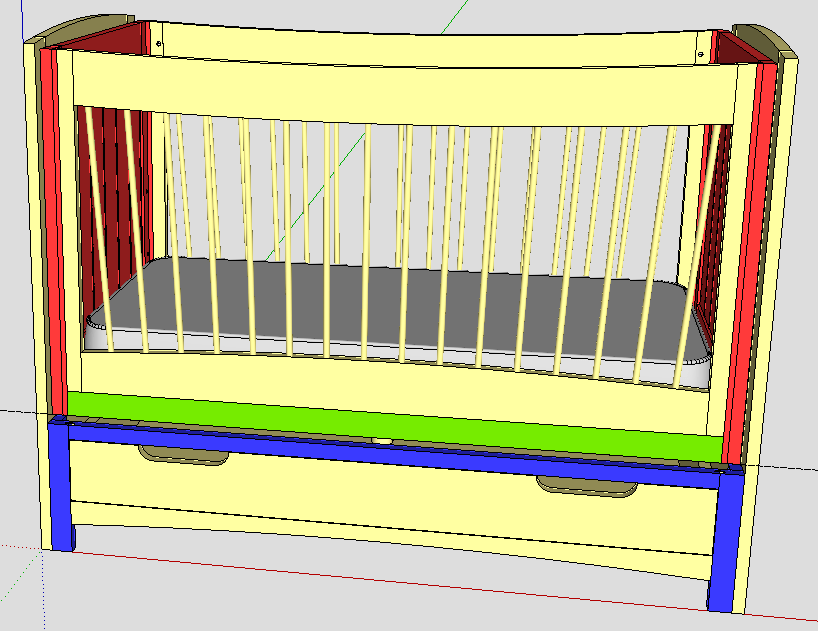

En résumé, voici les adaptations que j'ai faites avec la capture pour illustrer :

  • En ROUGE: les parties supprimées. Les montants sont directement fixés aux têtes de lits. Pour ca j'ai mis en place dans les têtes de lit ce genre d'inserts afin que les barrières soient démontables (réutilisés également pour fixer le bas du lit aux têtes
  • La partie en VERT est enlevée et "remplacée" par la partie en BLEU qui se trouve agrandie. Ainsi le sommier reste cachée par la partie bas du lit lorsque les barrières sont démontées
  • Le bas du lit a donc été réduit en longueur pour correspondre à la longueur de la barrière (soit a peine plus que la longueur du matelas)

J'espère que c'est assez clair... N'hésites pas si tu as d'autres questions!

Hugo8

Merci pour le retour.

Pour la partie rouge j'ai fait la même chose.
Pour la partie verte en revanche ton idée est intéressante. Pour le moment je suis parti dans l'idée de conserver la partie verte et de joindre ensemble (par domino ou lamello) la partie bleue et la partie verte. En revanche c'est vrai que ca permettrait de masquer le sommier si jamais je décide d'enlever une barrière quand le bébé sera plus grand.

Je dois revoir mes plans de toute façon car je me rends compte que le bois que j'ai pris à la scierie fait 20/21mm d'épaisseur plutot que 27mm. Y'a un peu de voilage donc au rabottage je vas bien perdre 2/3mm ce qui va faire une épaisseur de 18mm. Ca me parait juste pour un lit, tu en penses quoi?
Quelle épaisseur de bois as-tu utilisé?

Concernant les inserts tu n'as pas trop galéré pour l'installation?

Thesalan
( Modifié )

En épaisseur en moyenne je suis sur 20mm.

18mm ca me semble bon avec du massif. Si jamais tu dois faire plus fin, prend en compte que le panneau intérieur des têtes de lits doit suivre la règle des 3 tiers si tu l'insère dans une rainure (l'épaisseur du panneau intérieur doit être de 1/3 l'épaisseur de la tête du lit).
En espérant en revanche que tu arrives a tirer du 18mm sur du 21 brut, ca me parait juste...

Concernant les inserts, si j'ai galéré, le temps de trouver la bonne technique. Le plus dur était d'arriver à le visser bien droit dans le bois. Pour cela :

  • j'ai percé le bois au bon diamètre préconisé sur la boite
  • j'ai utilisé un insert que j'ai retravaillé comme outil, en limant le début du filetage afin d'avoir un début d'insert bien rond, qui rentre dans le bois. Ceci assure que l'outil rentre bien droit
  • pour le visser j'ai pris une tige filetée avec un écrou dessus et l'insert-outil. je place l'insert-outil dans le trou, et je visse l'écrou pour que lui même appui sur l'insert pour le visser dans le bois (on peut voir François Chalopin utilisé cette technique dans sa vidéo)
  • le filetage dans le bois est fait, je retire l'insert-outil et je revisse un insert neuf

En suivant cette technique, ca va tout seul!

Hugo8

Oui je dis 18mm mais je suis même pas sur d'y arriver. J'ai plus peur de tomber à 16mm et pour le coup ce ne sera pas assez épais.
Je garde bien en tête la régle des tiers et ca risque de poser soucis car je voulais mettre du 8mm, la je vais devoir passer à 5/6mm ce qui va être trop fin.
Ca me servira au moins pour les lattes du sommmier que je pense faire en 12mm. Tu les as faites en quelle épaisseur?

En effet la vidéo de François Chalopin est top, je l'ai regardé plusieurs fois! Tu as pu échanger avec lui de visu ou sur le forum?

Merci de tes retours en tout cas

Thesalan
( Modifié )

J'ai fais les lattes en 10mm environ. Tu pourra l'utiliser également pour les panneaux intérieurs.

J'ai pu échanger avec François Chalopin sur le forum copains des copeaux en effet, notamment sur le post de création de son lit!

François Chalopin
( Modifié )

Joli boulot ! Content de voir que le pas a pas t'a servi. Je ne savais pas que tu etais aussi sur l'air u bois :-)

Hugo8 Bon courage pour ta realisation, si tu as des questions, hesites pas.

Hugo8

Merci, je vous tiendrai au courant de l'avancement!

Patxi

Bonjour Hugo8,
Très jolie réalisation ! Félicitations !

Comment as-tu procéder pour tes 3 réglages en hauteur?

Hugo8
( Modifié )

Patxi: Malheureusement ce n'est pas moi qui ai fait cette superbe réalisation!

Thesalan

Bonjour Patxi,
J'ai 3 hauteurs d'emplacements pour glisser des chevilles dans les têtes de lits.
Le sommier est presque sur mesure (très peu de jeu avec le lit) afin d'éviter qu'il bouge.
Afin de consolider et d'éviter que le sommier s'arque, j'ai ajouter également une cheville sur la longueur, sur laquelle vient se reposer le sommier en position basse, et pour les autres hauteurs j'ai une barre qui vient renforcer le sommier à partir de ces chevilles.

Gate

Combien de PMP t’as utilisé pour la réalisation complète?

Thesalan

Je suis désolé mais que signifie PMP?

Gate

Pied mesure planche
12 pouces par 12 pouces sur une épaisseur du 1 pouce en bois brut
Utiliser par les marchands lors de l’achat de bois brut

Gate

J’aimerais savoir quel quantité de bois brut nécessaire pour la réalisation complète du projet

Thesalan

Je ne saurai plus te dire précisement, en revanche il y a le plan SketchUp qui est dispo et tu peux faire la fiche de débit avec le plugin OpenCutList et donc avoir une idée de la quantité de bois à prévoir.
