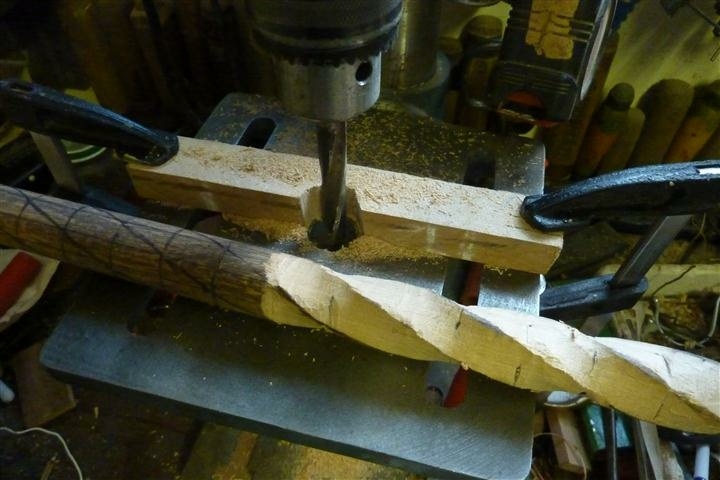

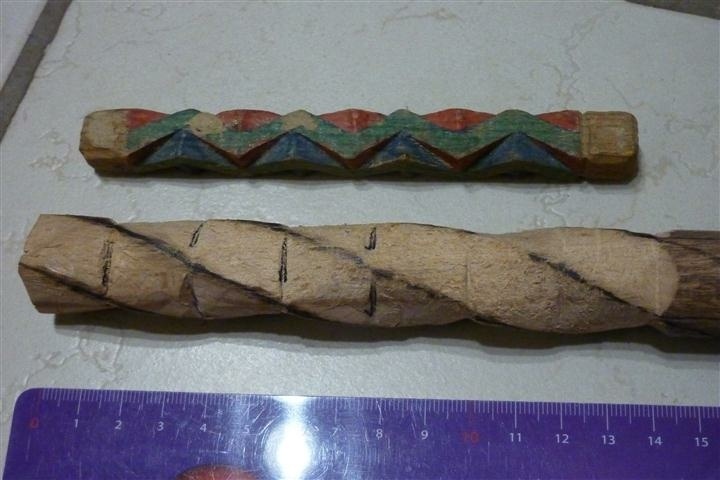

bois de 25 mm. de diam. ...section du carré inscrit : 18 mm. env. .....au pas de 16 cm .... le tracé : 8 generatrices en longr et cecles tous les 2cm pour former un quadrillage ... le tracé de l'helice ... 4 coups de scie tous les 2cm (la section carrée ) et travail au ciseau de chaque facette gauche ... j'ai fait un essai de finition à la perceuse à 2500 t/mn.(vitesse de coupe insuffisante ) sans fraise ne possedant pas d'outillage à jour (j'ai 74 ans ) ... sans but de finition impecable .... valable pour de vrais poteaux de charpente ....les faces du carré de section peuvent etre legerement concaves pour une meillieure deco
Licence
Autres créations de
sanglier
Voir aussi
Discussions
belle démonstration !!! le principe est le même pour les fut centraux torsadés d escaliers hélicoïdaux !!
joli travail de tracé, c'est loin d'être évident! pas contre je n'ai pas tout saisi sur la manière.
Il suffit que ton bois soit axé , j en parlerai dans le traité d escalier !!
n'empêche, c'est fort , et merci à toi
une variante
Je me souviens avoir fabriquer un bougeoir sur ce principe en CAP....
J'avais 15 ans et l'acouchement fut compliqué !!
merci sanglier , c est exactement le système que j avais vu en Savoie !!
Met nous svp si tu peux ,un tracé sur un morceau droit ,cela devrais interesser du monde !!
Oui ca m'intéresse!!! J'ai une idee en tête pour un projet d'un jour où j'aurai le temps et l'esprit libre...
niconathy ça doit être cela !!
C'est dans cette esprit, mais seulement sur un quart tournant, pour un pied de table.

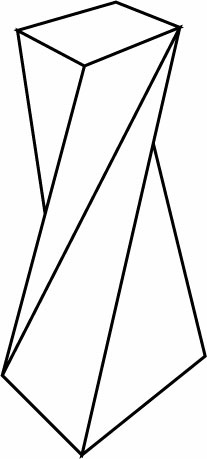

niconathy comme ça ?
Presque, dans ma tête c'est toute la largeur qui tourne.

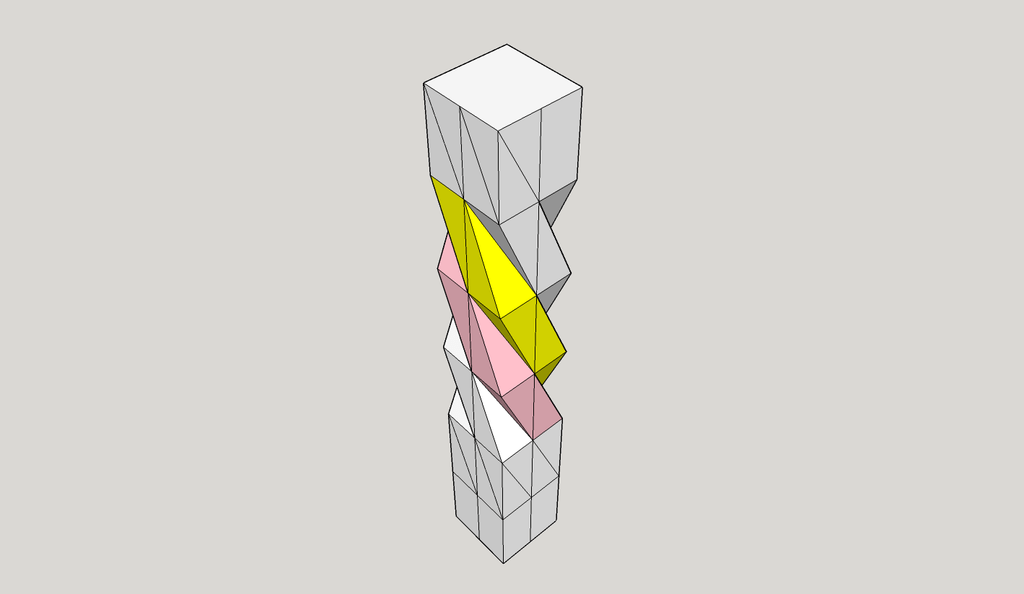

penserai tu à cela ?
ecto1 pour le tracé tu es juste , par contre les faces seraient débillardées !!! ( ce n est pas possible en trait de coupe droites il me semble ?)

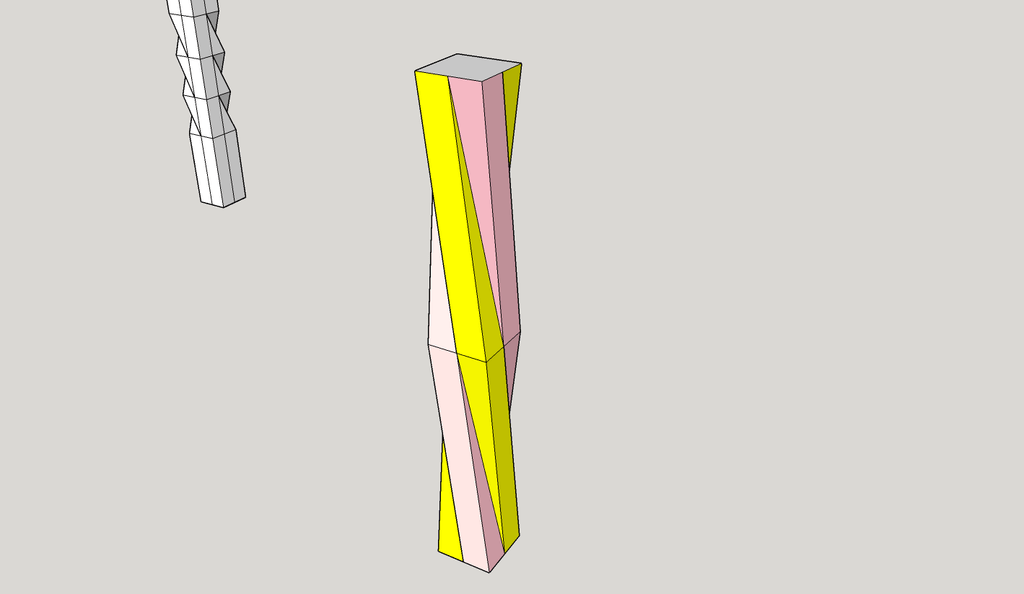

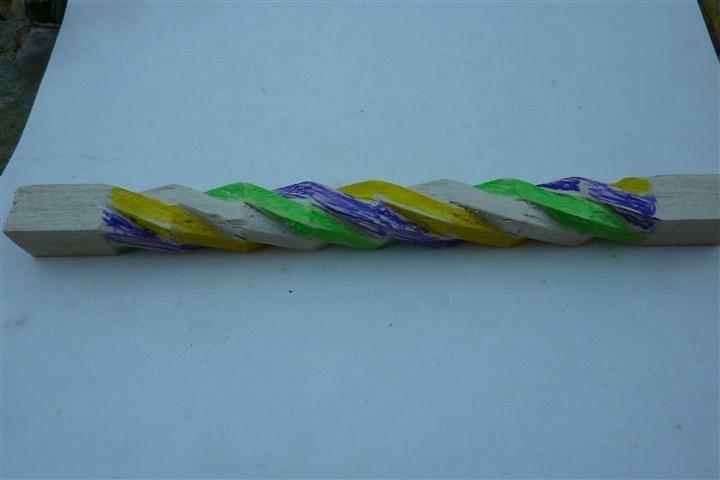

sur la version " niconathy " c'est 4 cordons qui tournent essemble au même pas ma premiere photo de ce sujet : c'est une section carrée qui est torsadée
version "ecto1" : 2 cordons torsadés au même pas je pense
relexions difficiles sans maquettes ...
le tracé de "ecto1 " m'a fait pensé quelque secondes à des marques de charpentes il est vrai que le dessin à la main n'est pas facile de face ou en perspective : les jeunes ont " Sketchup " pour les "pers"
Effectivement sanglier c'est comme sur ta première photo, mais ça ferait qu'un quart de tour, et non un tour complet. Tu as vu juste.
Merci sylvainlefrancomtois et ecto1 pour vos esquisses.
