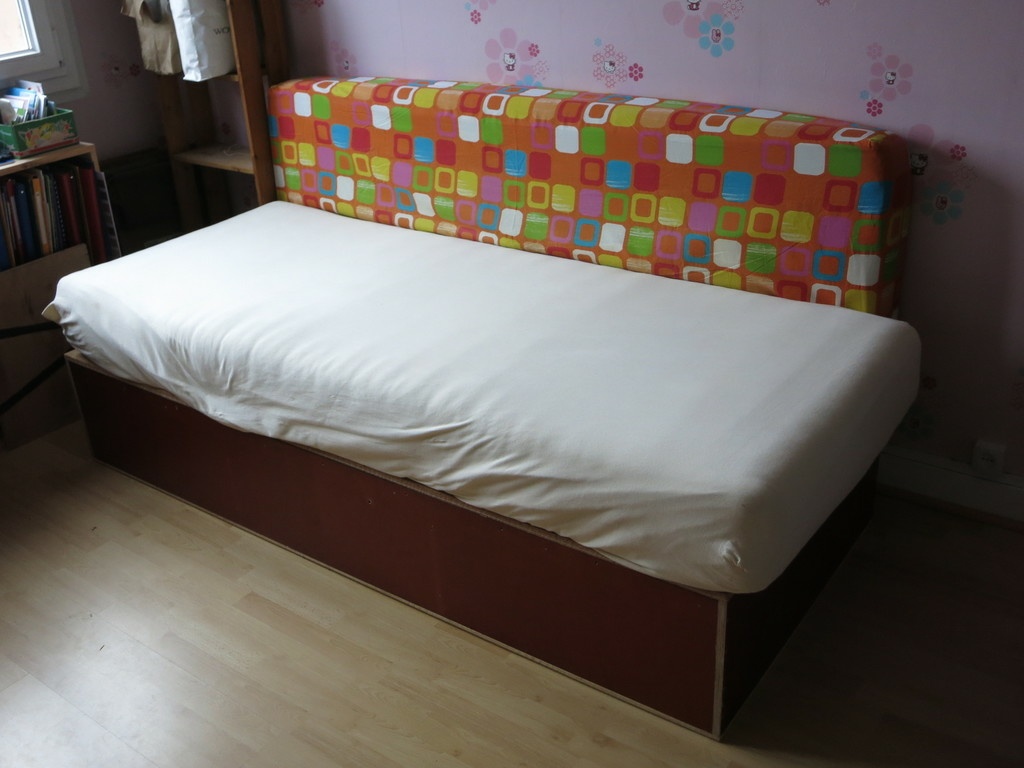

Une grande boîte en contreplaqué qui permet, en posant un matelas de 80cm dessus, de faire un canapé-lit.

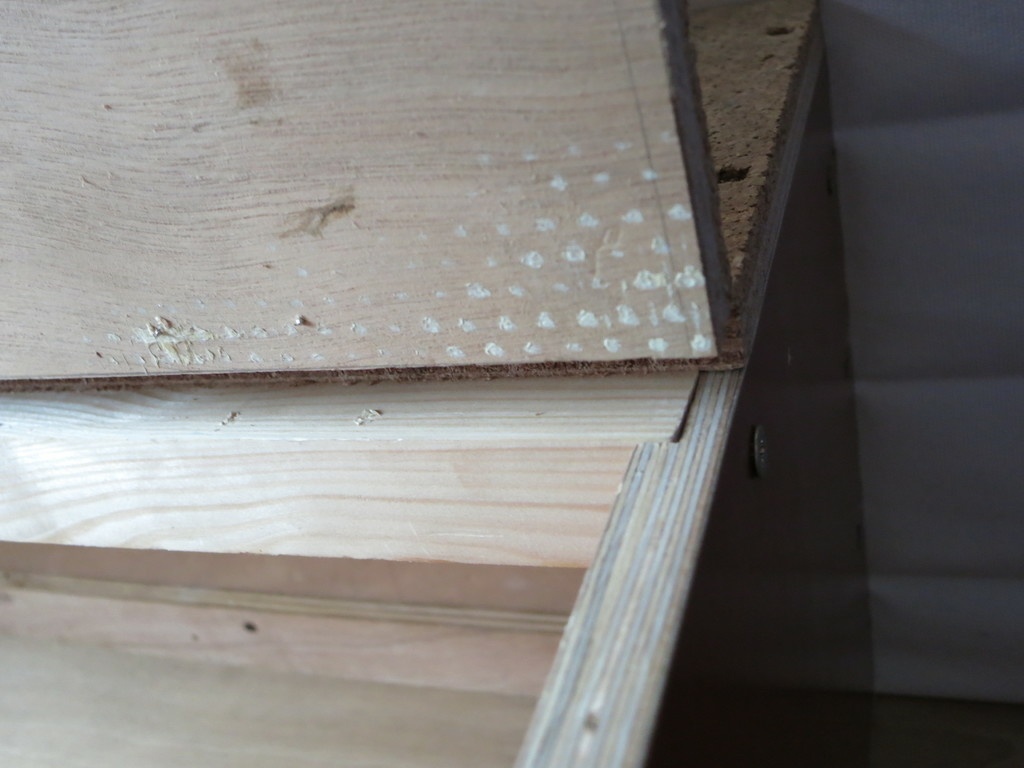

Que des planches de récupération. Oui, il y avait du liège collé dessus, ce devait être un tableau d'affichage.

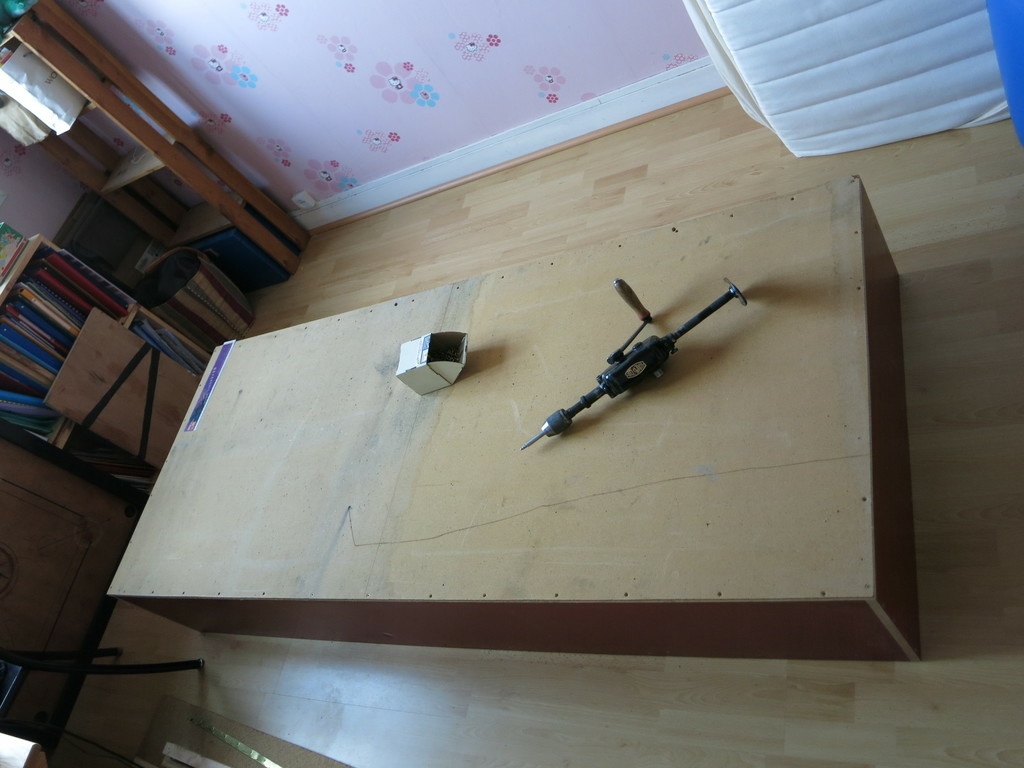

Beaucoup de vis pour l'assemblage. C'est là que le porte-mèches Val d'Or entre en action: redoutable!

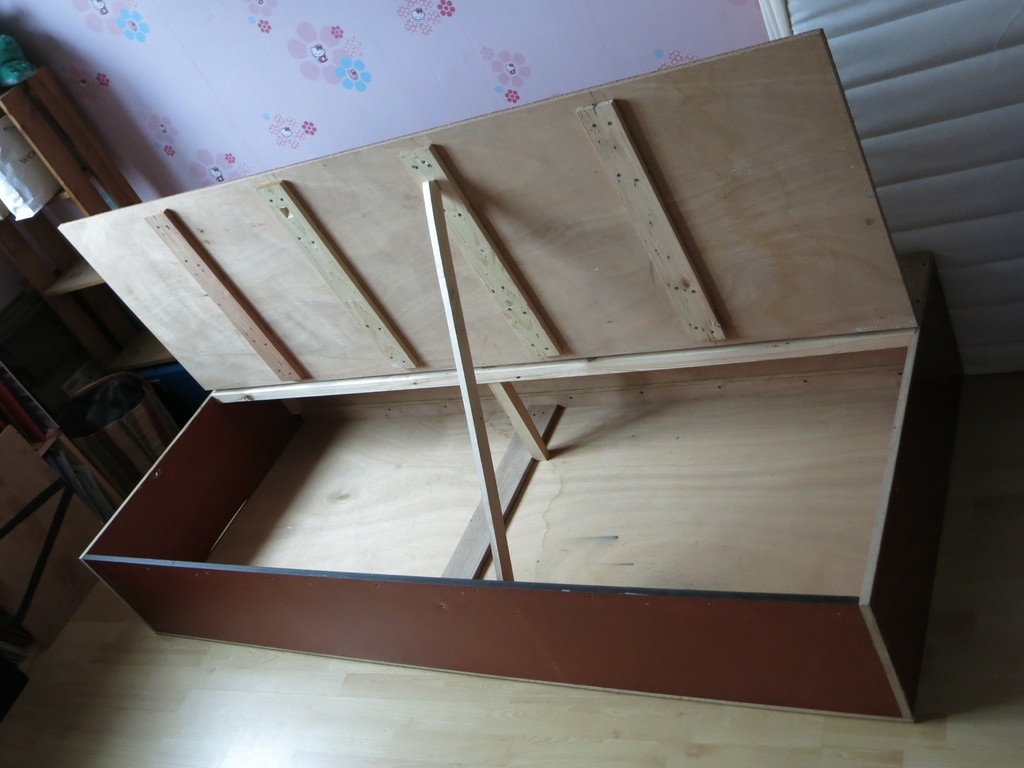

Le couvercle n'occupe pas toute la surface du dessus du coffre afin de pouvoir poser le matelas sur la tranche lorsqu'on ouvre le coffre.
Dimensions : 190cm x 80cm x 30cm

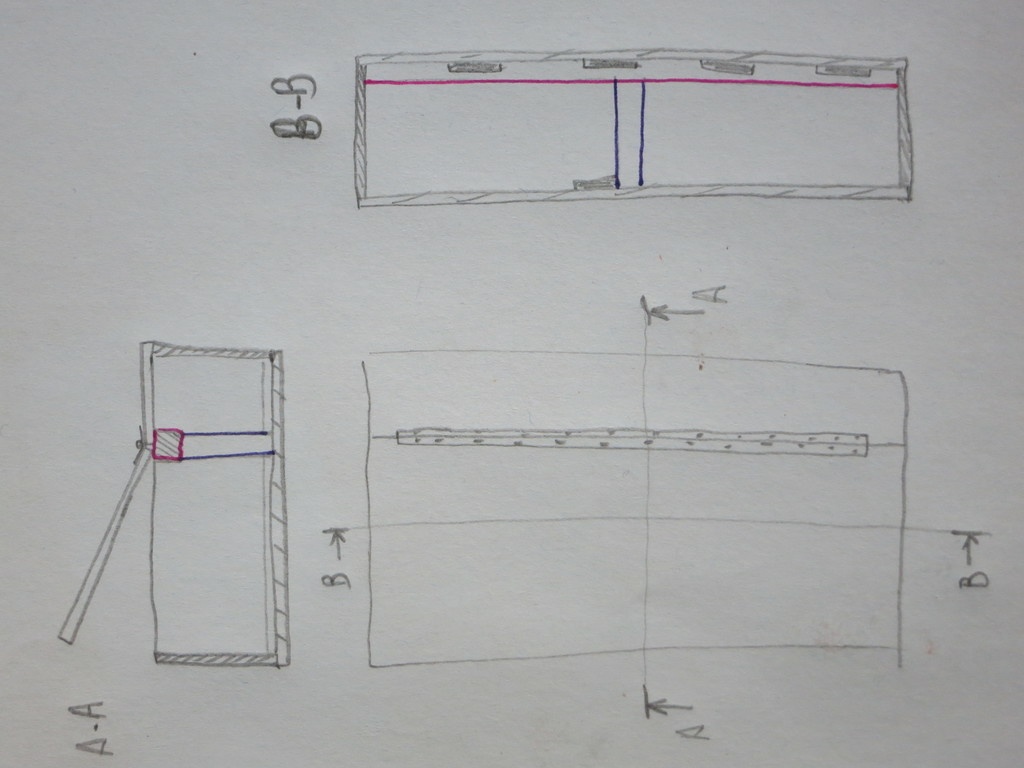

Sur le schéma succin, la barre de renfort sous la charnière est en rose, un pied central en violet vient aussi prendre appuis sur le fond. Sur la coupe B-B, notez les renforts de couvercle et le renfort du fond.
Licence
Autres créations de
dneis
Voir aussi
Discussions
Bonjour
Dommage qu il n y est pas plus de details
Effectivement. J'ai rajouté un schéma et quelques explications. Dis moi si tu veux d'autres détails. C'est avant tout une grosse boîte!
petit schéma succin , mais il y a les bases du dessin à la main (bonnes disposition des vues et repérage des coupes ) description suffisante ...
rigolo cela fait ambiance camping.
C'est vrai que ça fait coffre de caravane !
En somme une boîte de nuit ?
et vive la chignole Val d'or
