Depuis le temps que je rêvais de le faire celui la ... ou du moins depuis le temps que je rêvais de le REfaire... Mais avec les barbettes sur les faces en parment et contre parment ....
Ce fût un chouette exercice...

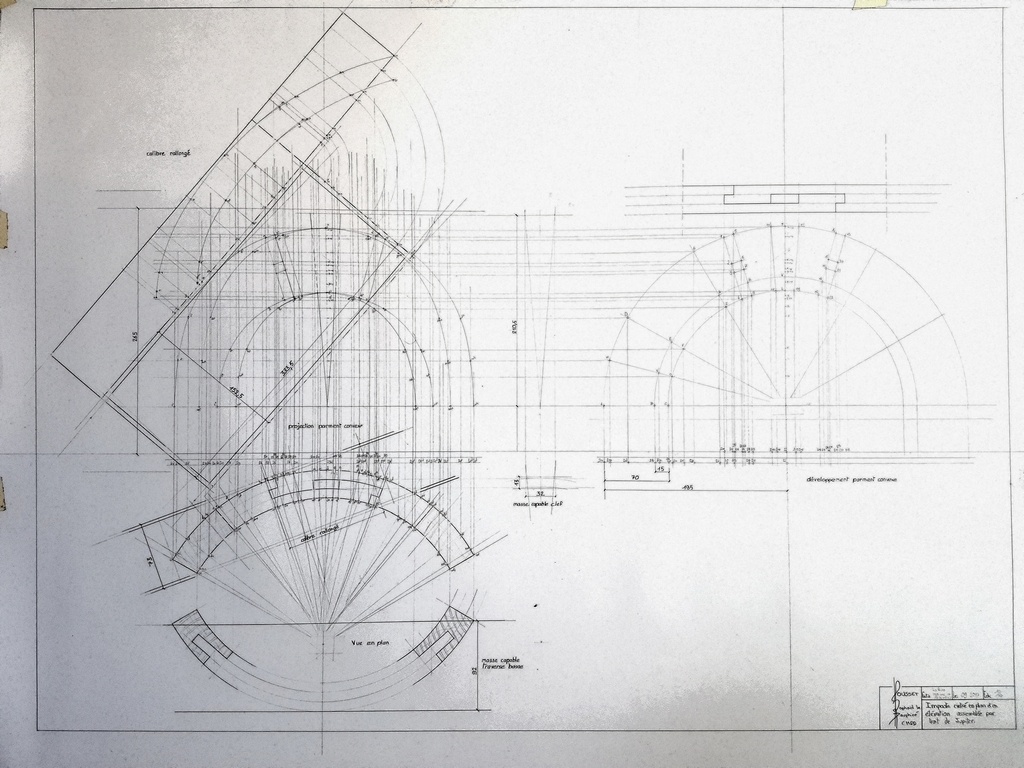

Le tracé de l'epure bien qu'il y ai une forêt de trait reste assez simple en fin de compte.Pour ceux qui ont déjà pratiqué la courbe, c'est 2 montants courbes avec le chant du dessus (extérieur.) de niveau rayonnant et le chant du dessous (intérieur ) d'équerre pour la moulure de 15mm de large ...
J'ai redescendu depuis un trait de jupiter droit les points de base sur le développé extérieur ..
J'ai repéré les points sur la vue en plan puis je les ai mis en élévation. .

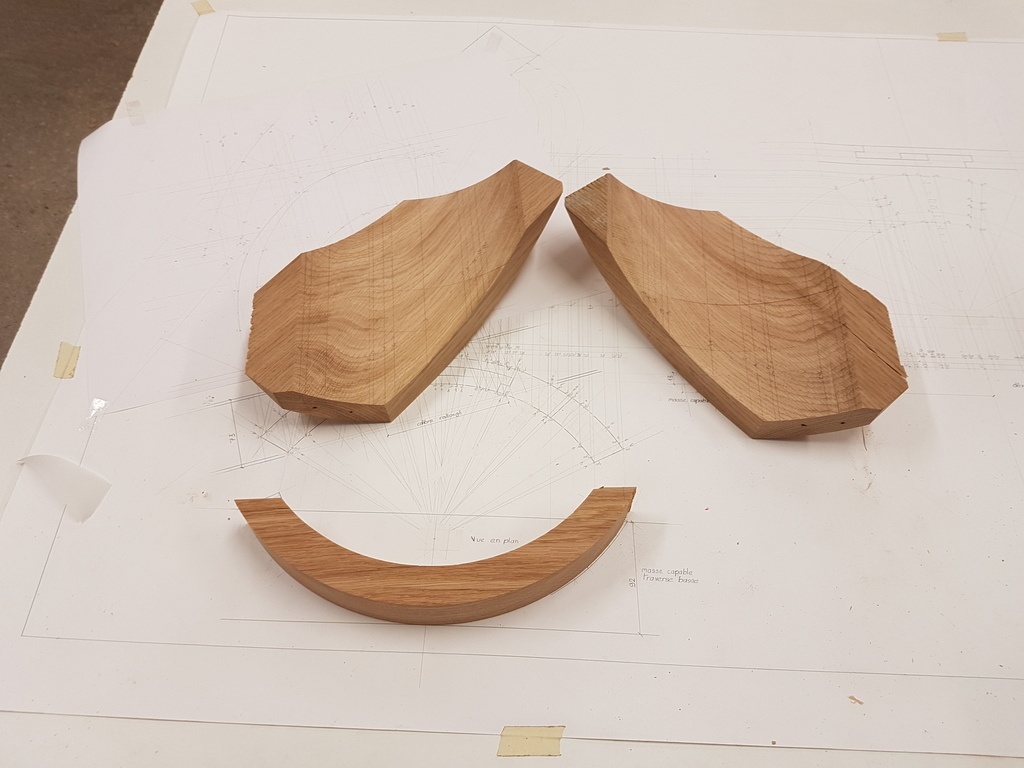

J'ai usiné mes faces inter exter à la toupie avec un calibreur , puis debillardé en approchant à 2mm du trait avec un champignon à la ruban ..
J'ai finis le chant inter avec une rape et un racloir et le chant exter avec une vastringue et un racloir ..

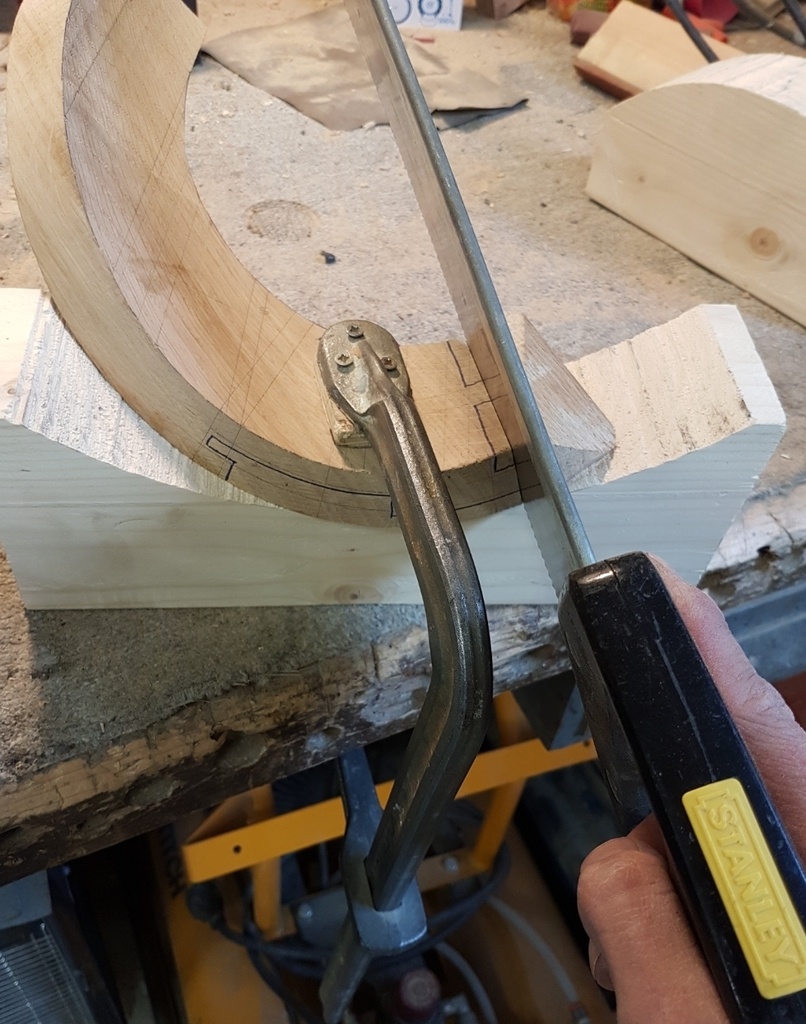

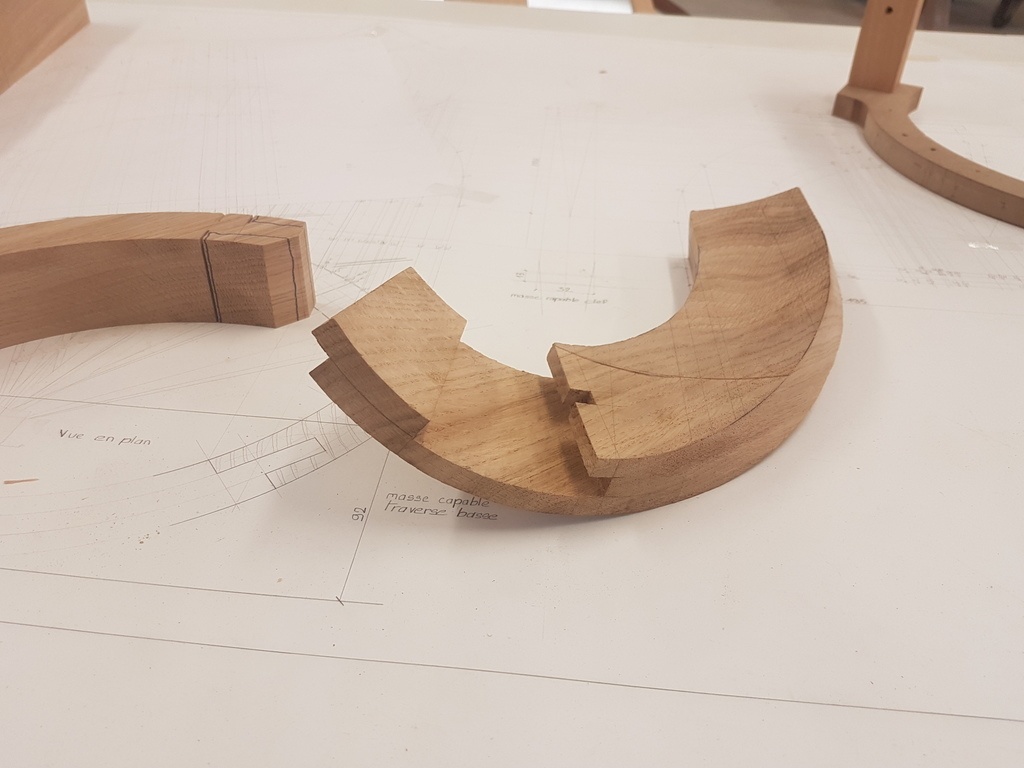

Après un bon moment de traçage j'ai pu commencer l'exécution de l'assemblage. .. tous les joints ont été fait avec ma bonne vielle scie à dos en essayant de couper mes traits (criterium 2mm 4h affûté en biseau ) au milieu
..

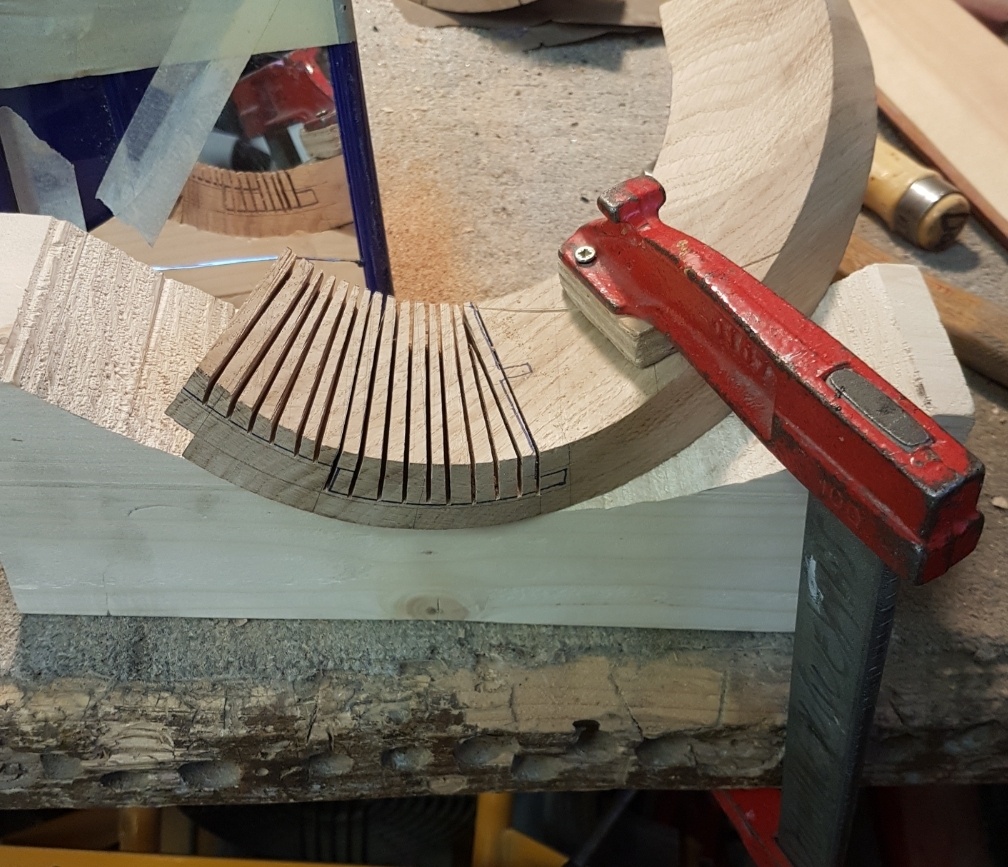

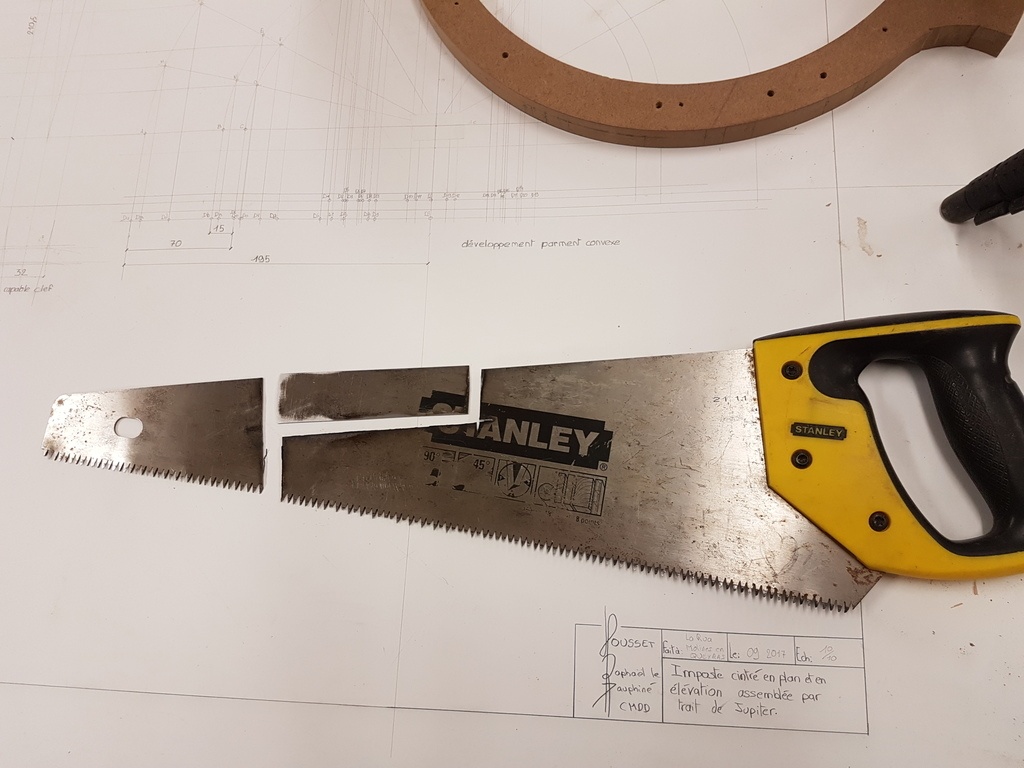

J'ai mis des coups de scie (égoine ) tous les 3/4mm pour pouvoir évider facilement au ciseau. ..les faces ducou sont gauches et j'avoue avoir passé un peu de temps dans la partie convexe .!!! J'ai fabriqué dans une vielle égoine un racloir bombé suivant le cintre en plan, pour finir proprement. .

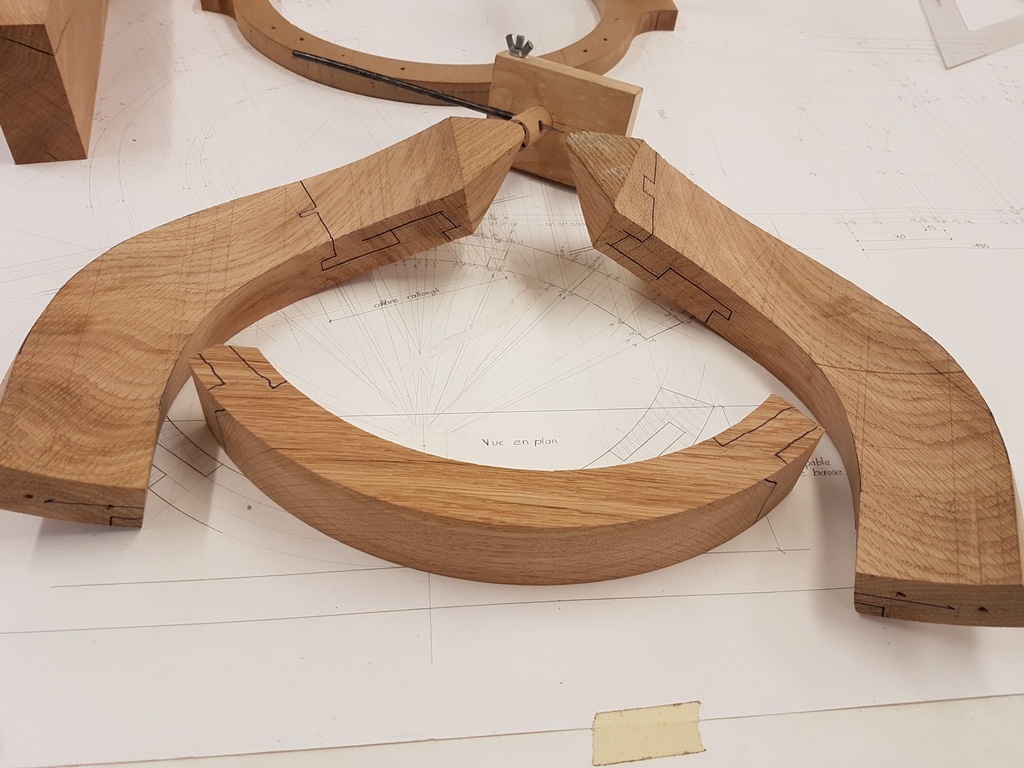

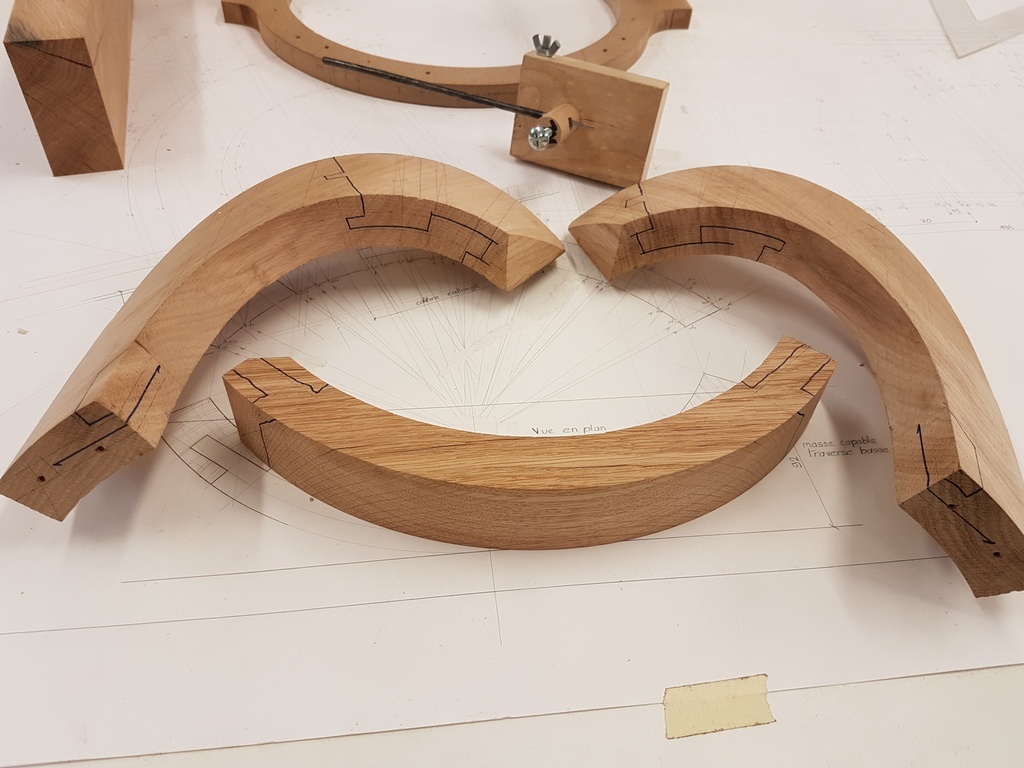

Une fois tout évidé prêt pour le premier montage je n'étais pas certain de mon coup. .. Je ne savais pas si avec les barbettes en parment, contre parment le tous allait s'assembler....
Je voulais également pouvoir le démonter pour pouvoir retoucher . Inimaginable même en aillant était le plus précis possible du début à la fin, qu'il n'y ai aucun ajustage hahahahah ..
Merveilleux ce moment où je l'assemble pour la première fois ..!!
Après avoir retouché par ci par la j'ajuste, je finis les chants inter exter .
Après avoir amorcé mes coupes d'arrasements et mes coupes d'onglets sur ma traverse basse , je taille un fer pour passer ma moulure .. j'avais une mèche de défonceuse avec une lumière.
Mais cette étape fut catastrophique. .!!!! J'ai complètement foiré mais foiré la moulure sur le 2eme montant .. pourtant j'avais bien réussi le premier .. mais quelle carnage sur le 2eme. .. l'assemblage finit , le plus gros du boulot finit et si prêt du but..!!! Donc pour sauver les meubles j'ai fait cette feullure avec un petit congé hahaa ...pfffiouuuu
c'était moins une. .!!!

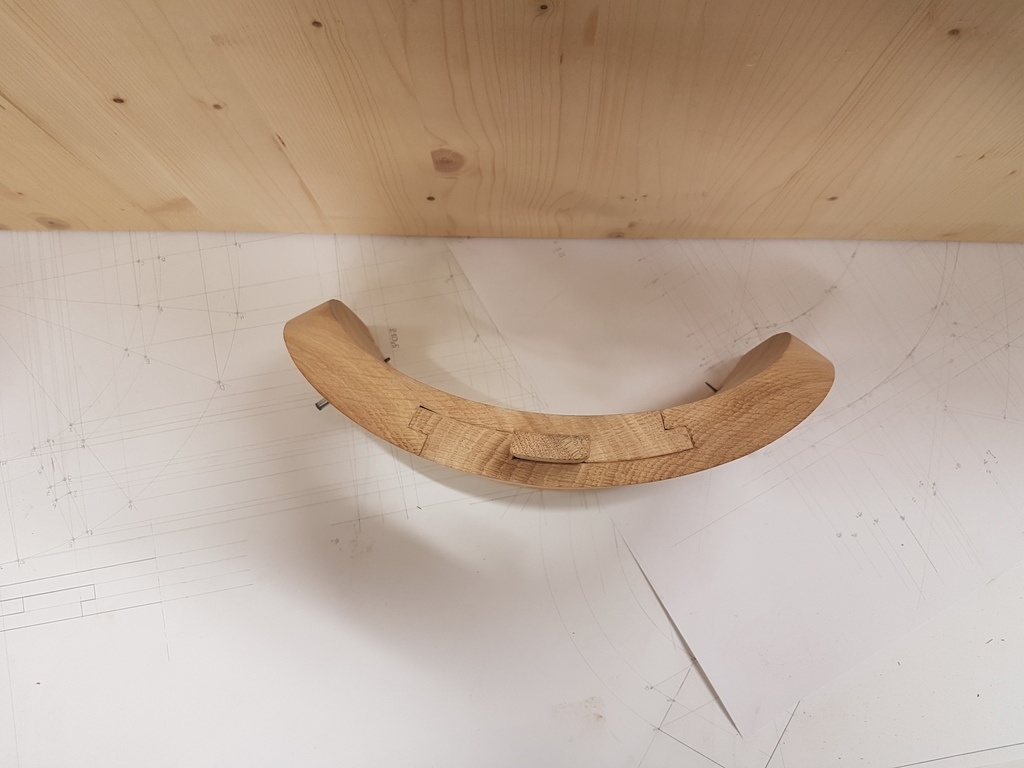

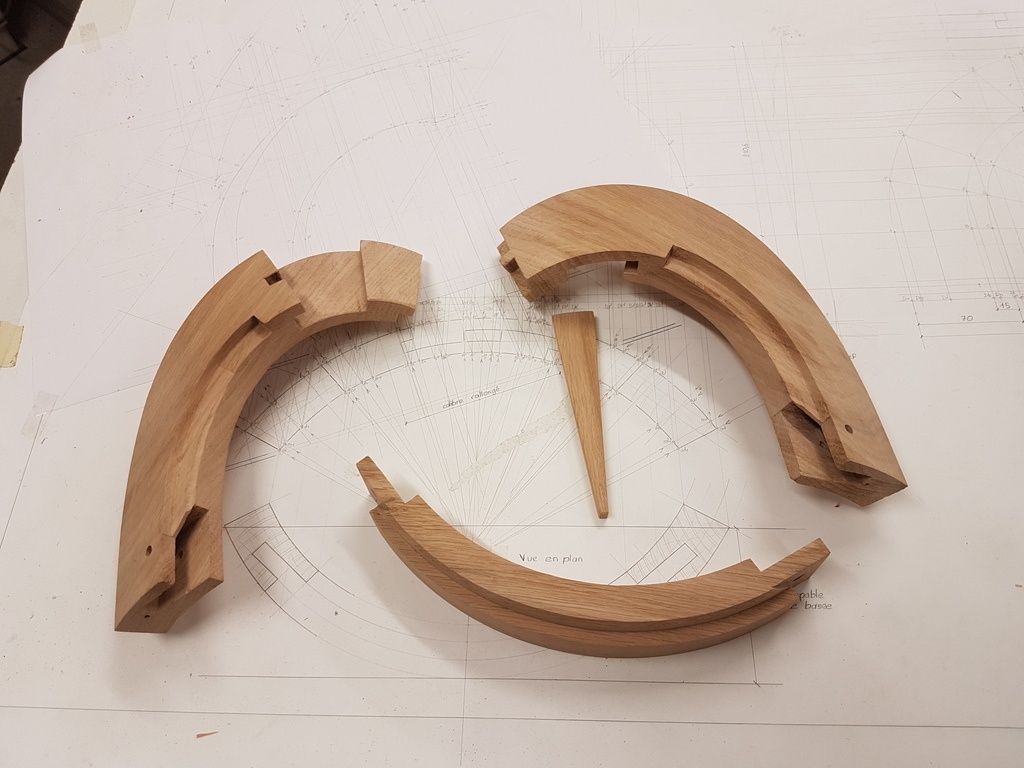

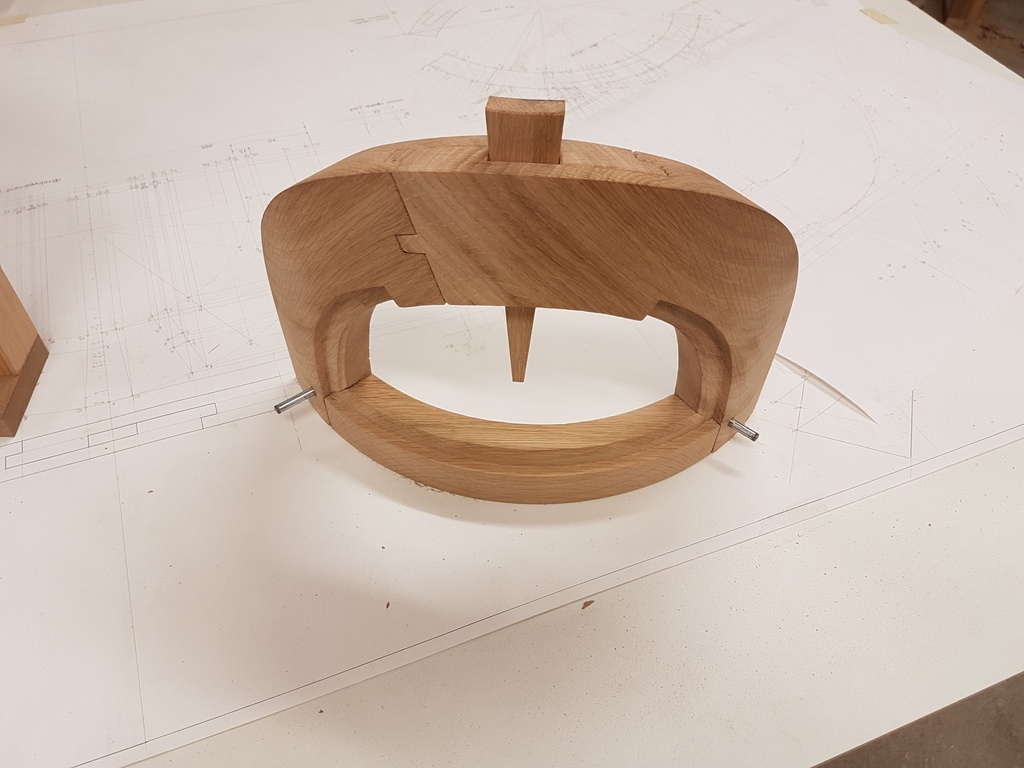

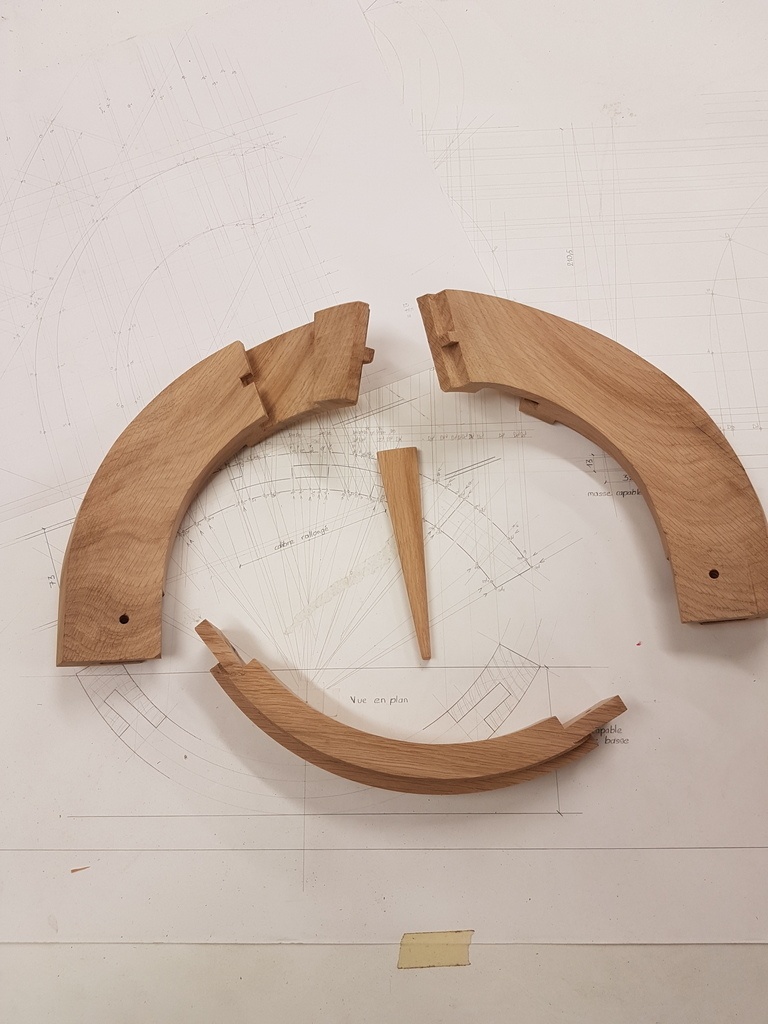

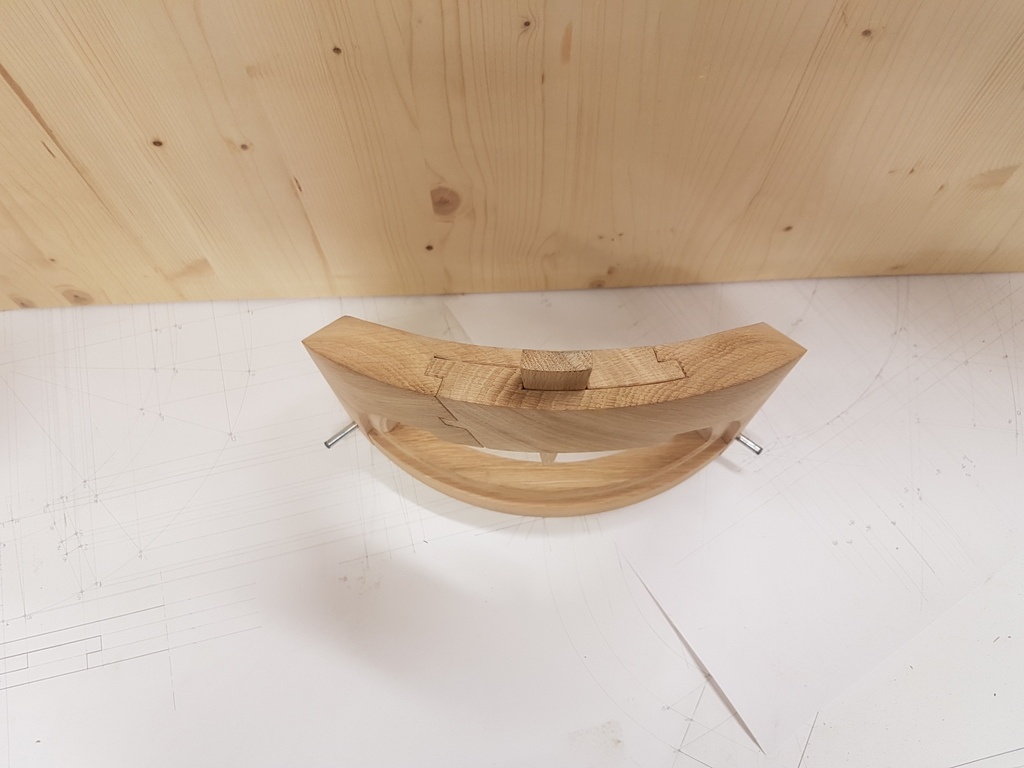

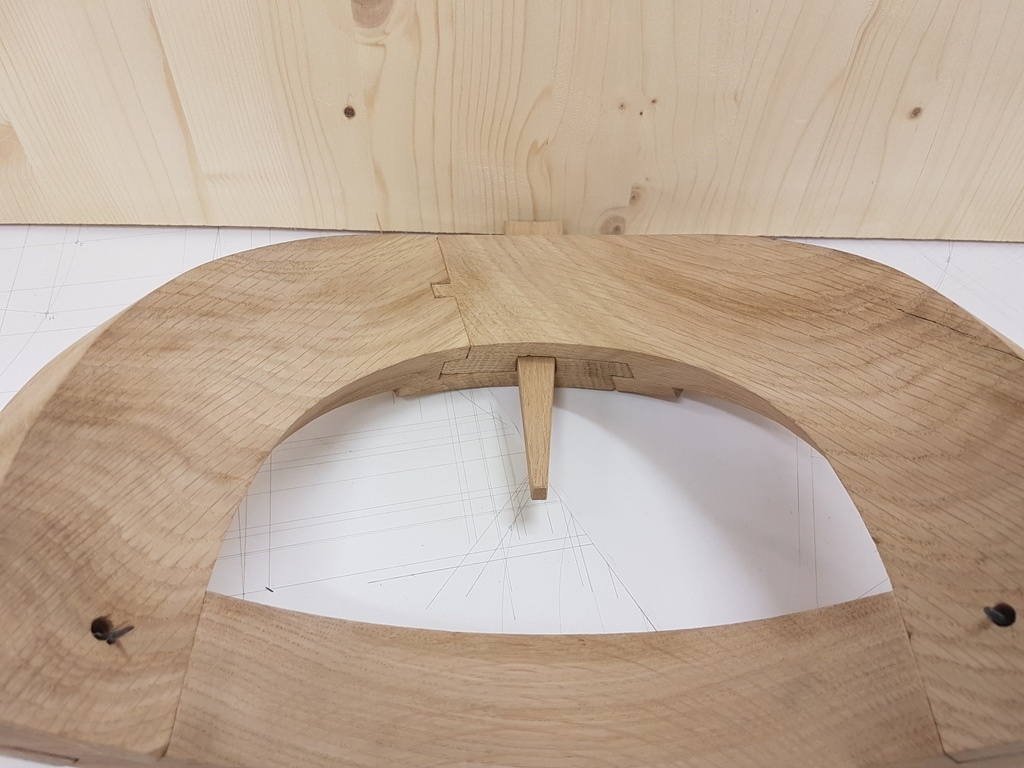

Pour finir j'ai fais une clef cintré en plan, j'ai chevillé à tire et j'ai fabriqué des chevilles métalliques, je tiens à ce qu'il reste démontable. .

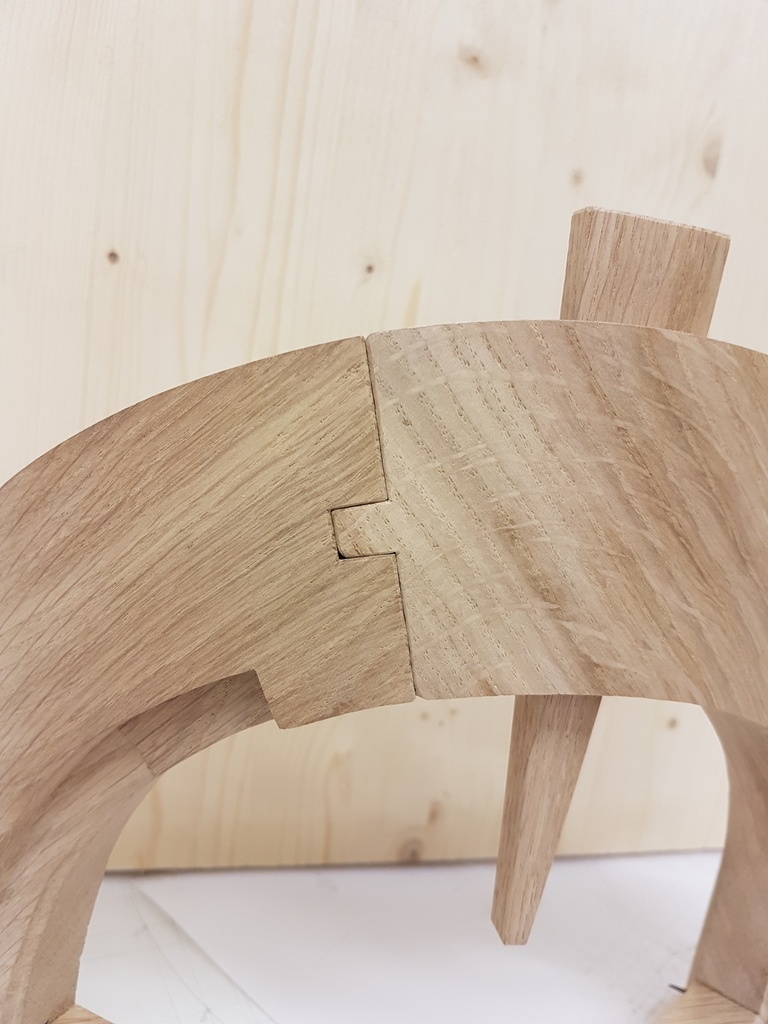

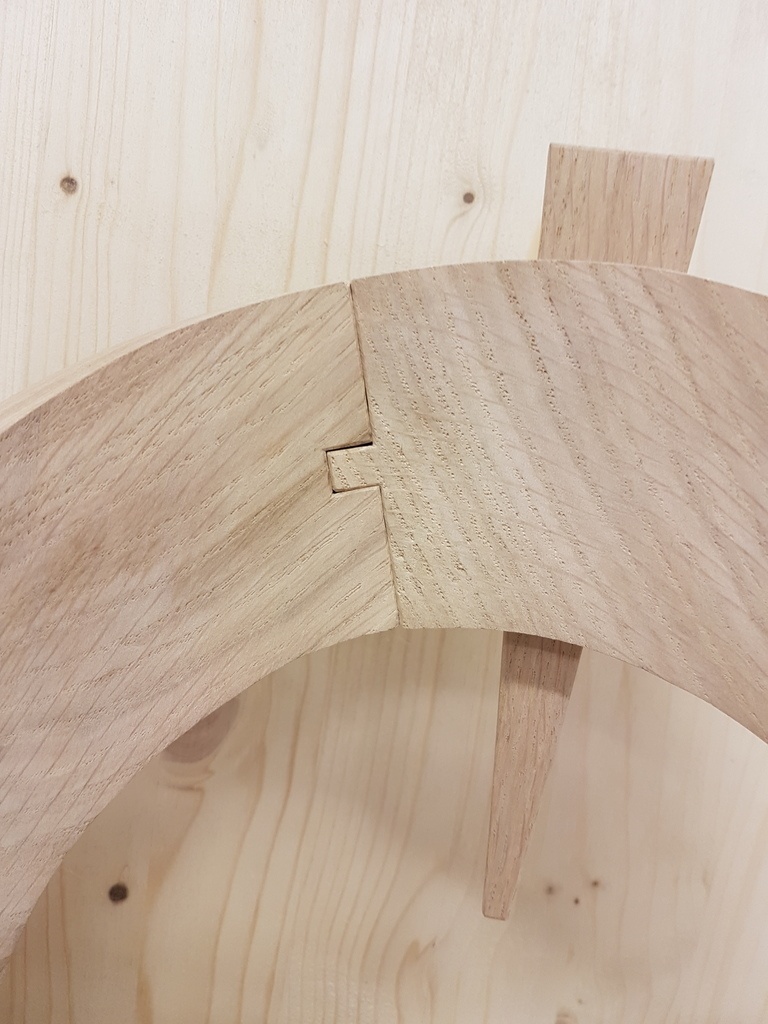

J'ai fais un cassage d'arête très léger mais bien régulier de partout pour marquer le joint ..

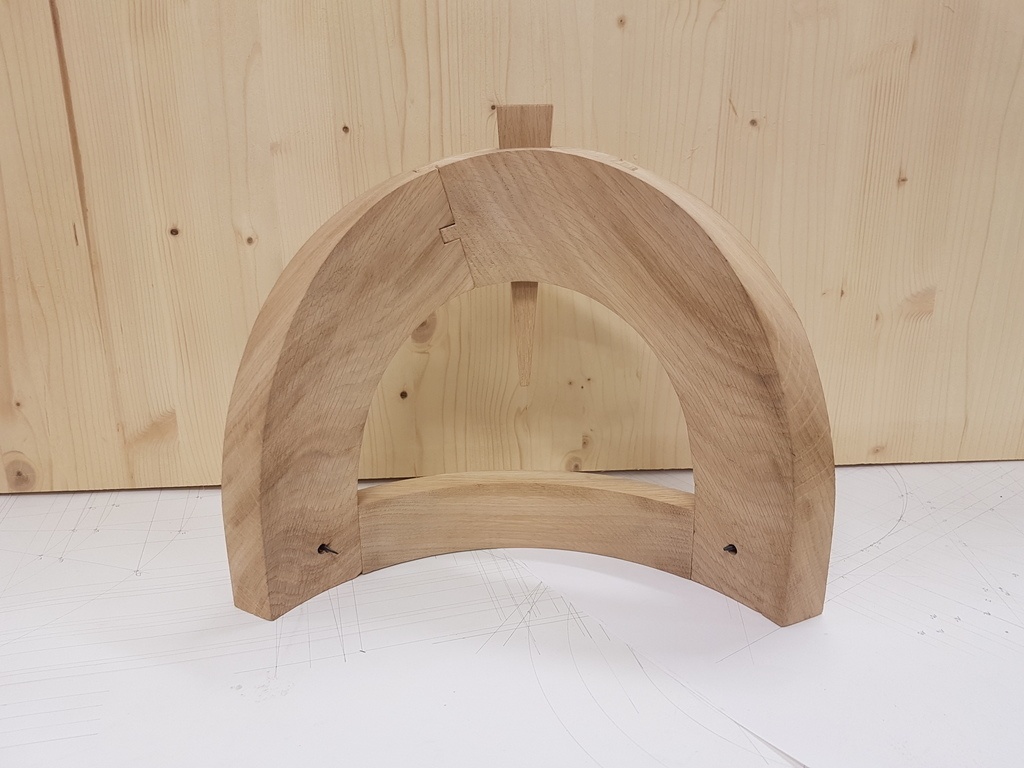

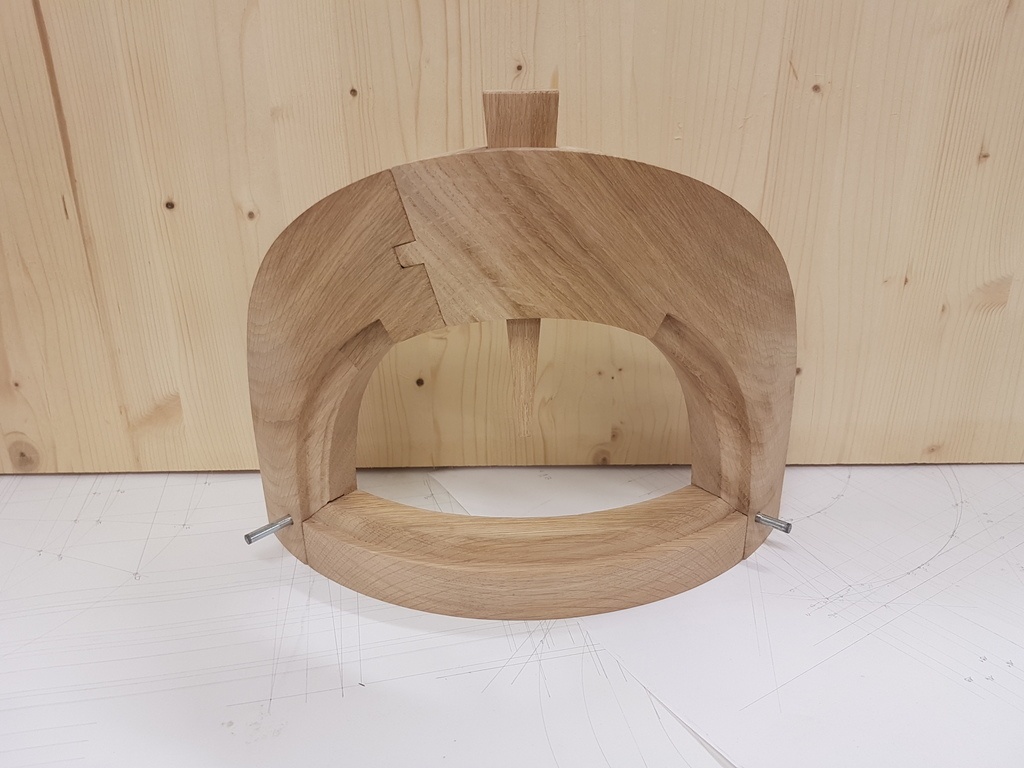

Et voilà terminé cette chouette aventure ..! Un rêve de réalisé hahaa je suis vraiment heureux de l'avoir fait, et très content du résultat, les joints sont vraiment propre .. Maintenant je réfléchi à mon prochain défi. ..
Bon copeaux a tous
Suite des photos
