Bonjour ami(es) boiseux,
Cette création fût réalisée dans le cadre du BP charpente ( GRETA de Mâcon 71000 session 1998 sous l'égide de Loïc Bruneau ) et présenté à un jury de professionnels. Le but étant de faire ressortir quelques compléxités et de se faire plaisir.

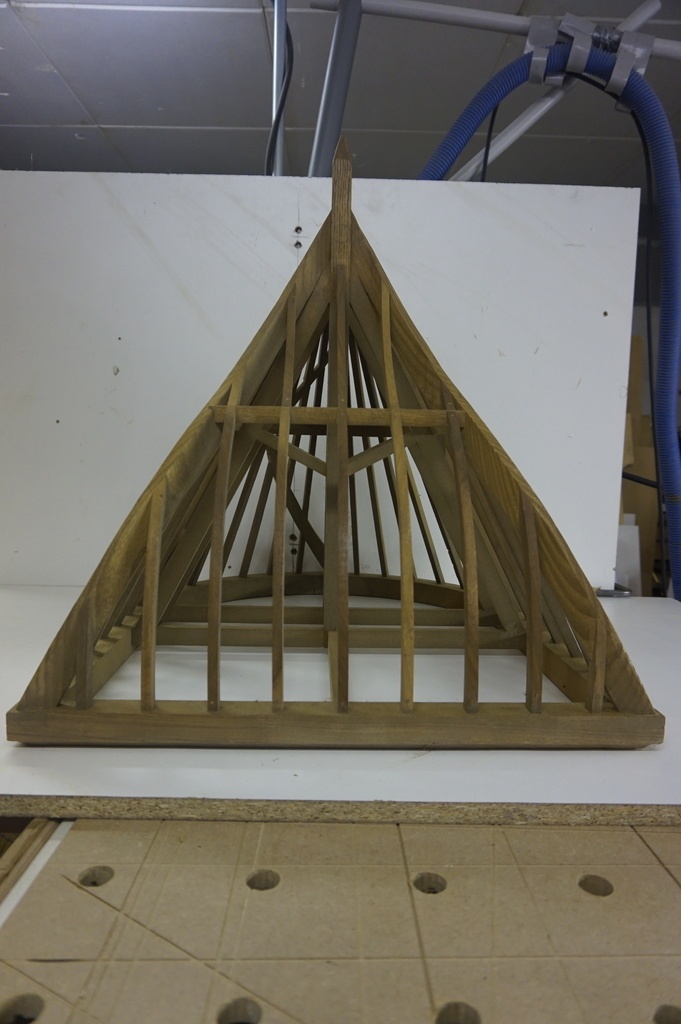

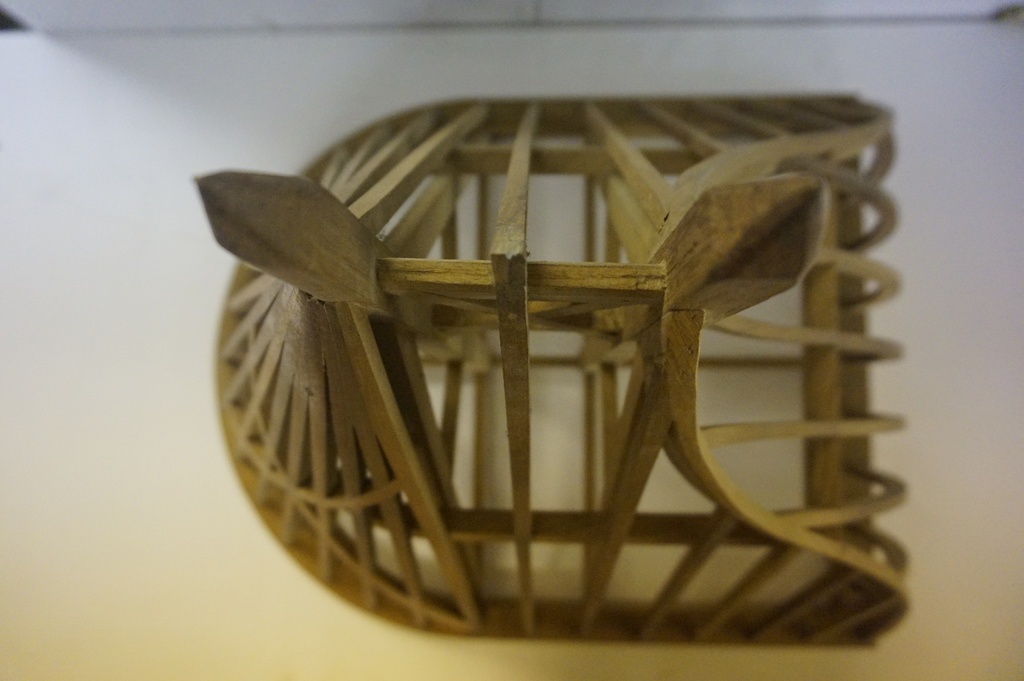

La base est de 500/600 pour une hauteur de 560 mm.

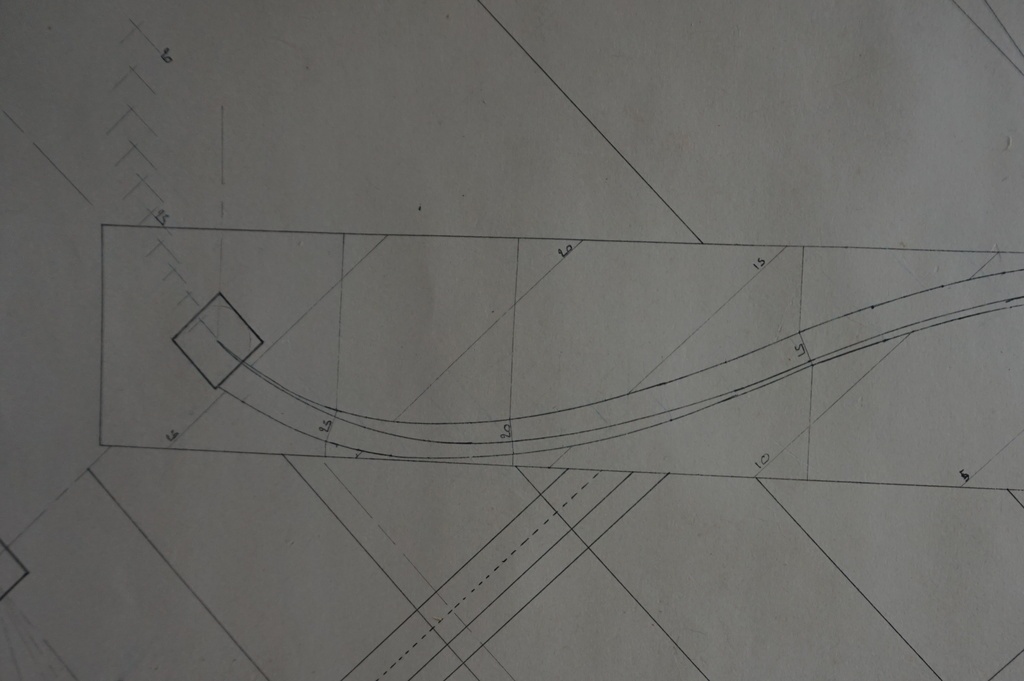

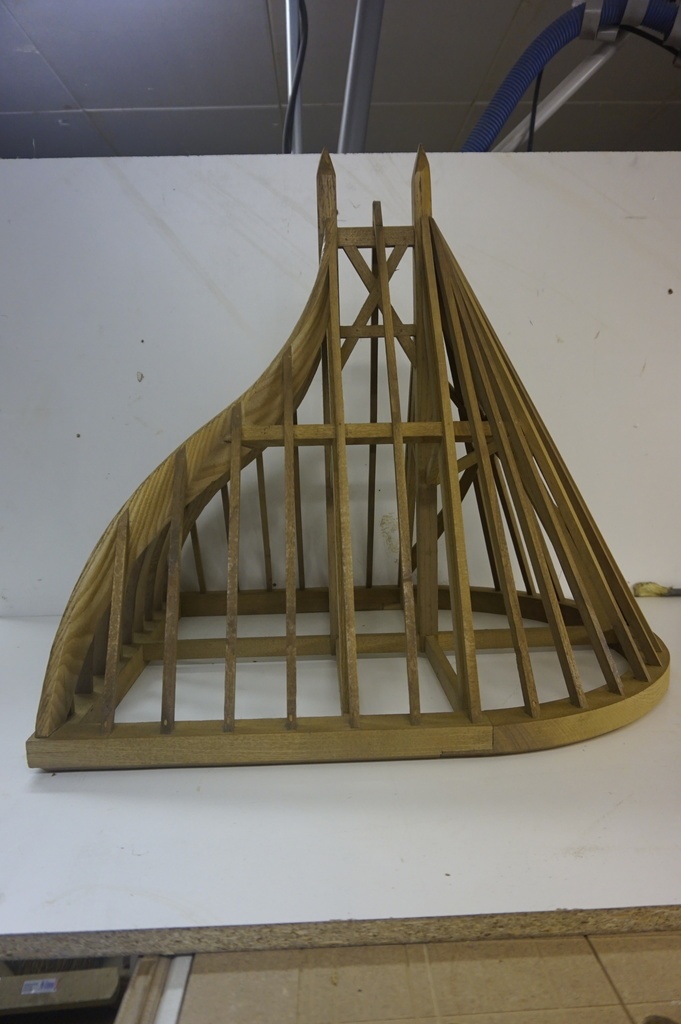

-ARETIERS COURBES.

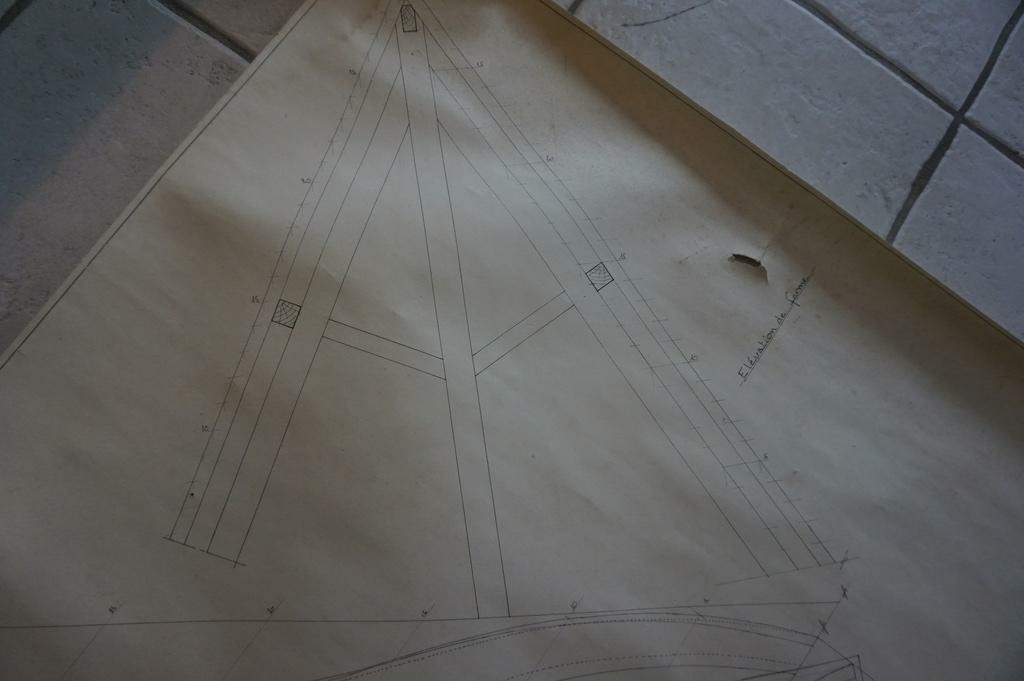

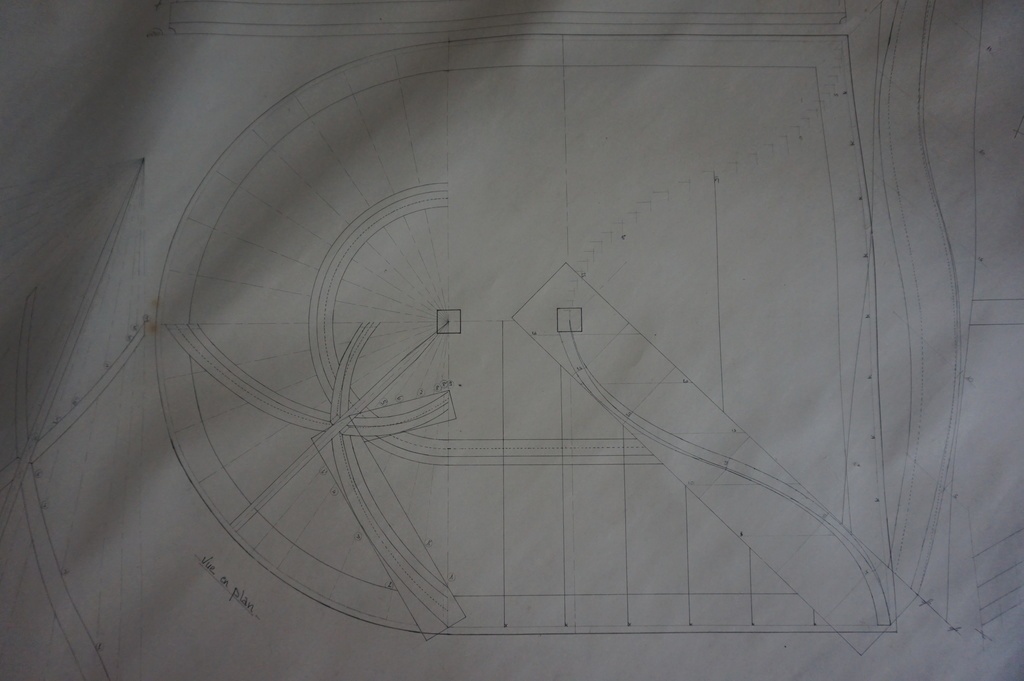

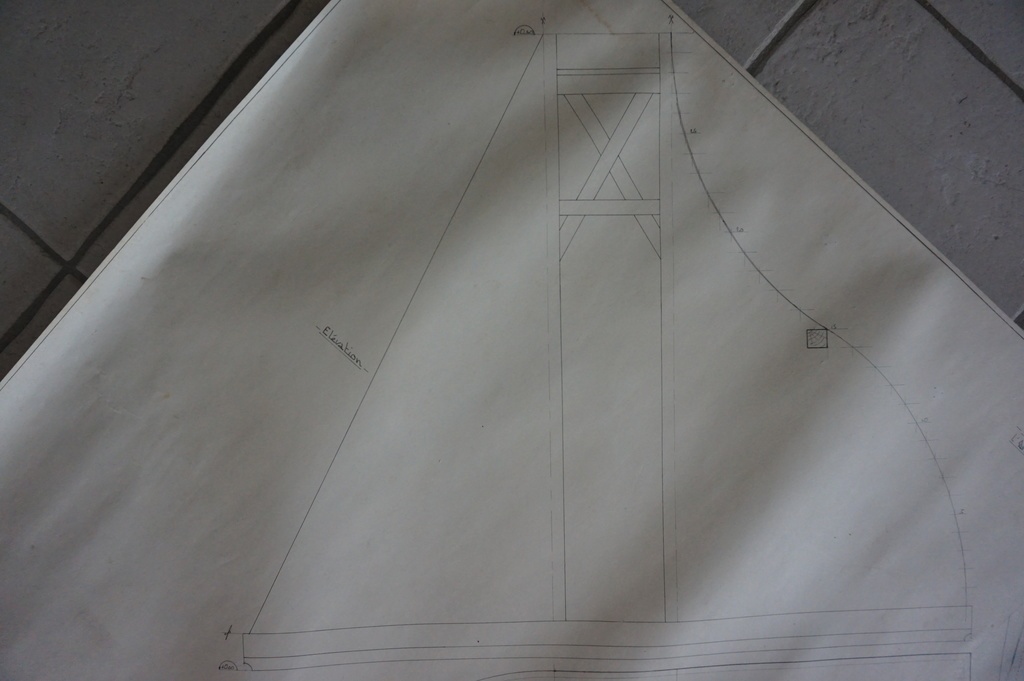

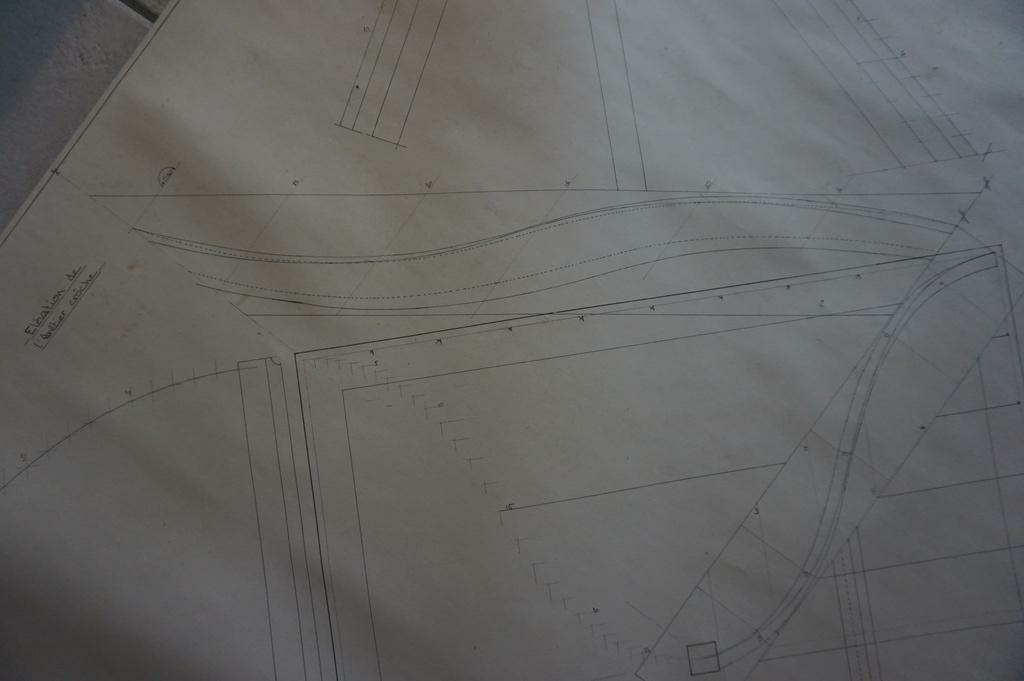

je reporte les altitudes, sélectionnées sur l'élévation du long pan et l'élévation de l'impérial, parallèle aux sablières, sur la vue en plan , ainsi je positionne mon arétier. J'utilise la méthode de la vue par bout pour déterminer la section. Je croise les altitudes précédemment déterminées et les points de la vue en plan sur l'élévation d'arétier. je détermine la section du bloc capable de l'arétier sur la vue en plan et l'élévation.
Le travail consiste essentiellement a reporter des aplombs et des niveaux.
il ne reste plus qu'a tailler.

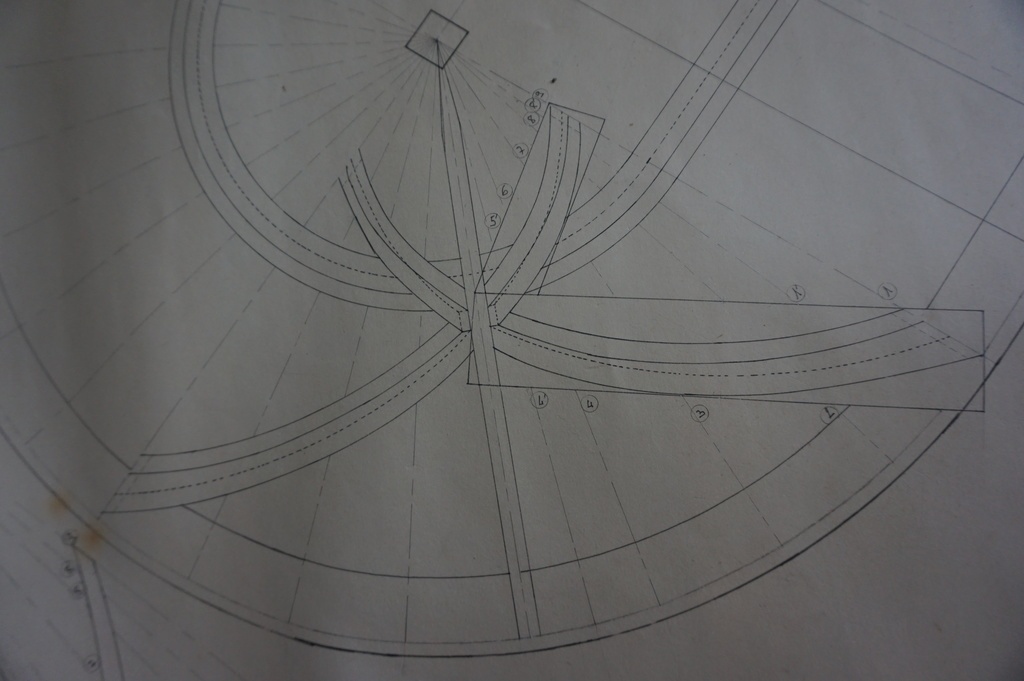

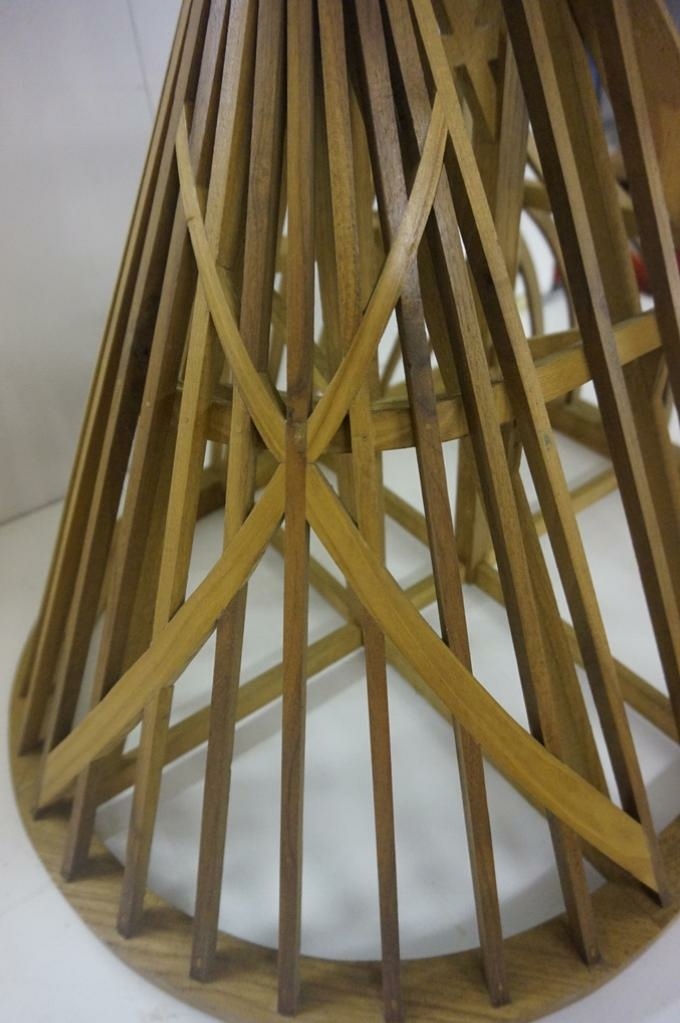

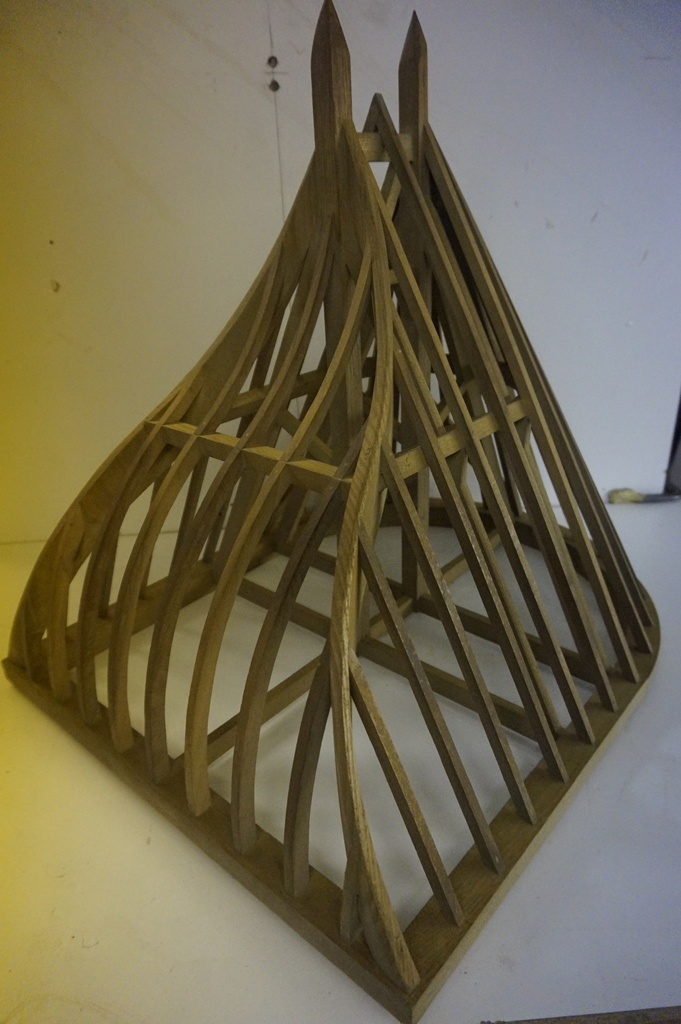

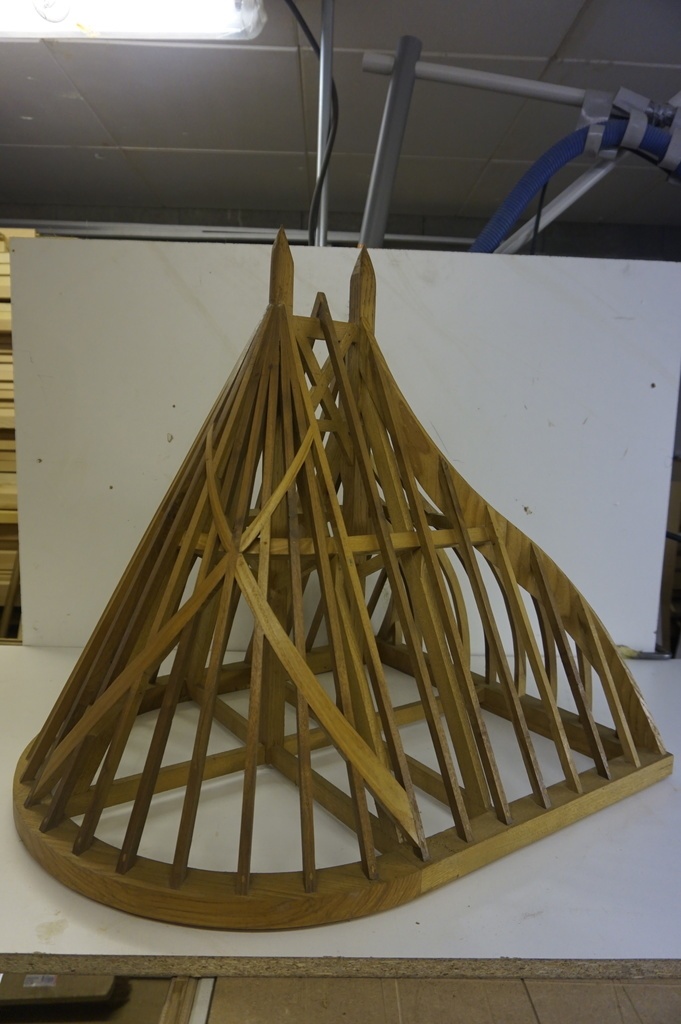

-CROIX CROCHE.
Je détermine un certain nombre de génératrices dans un quart de cercle. je positionne la croix avec un angle quelconque que je reporte sur chaque génératrices (on contente l’oeil) sur la vue en plan.

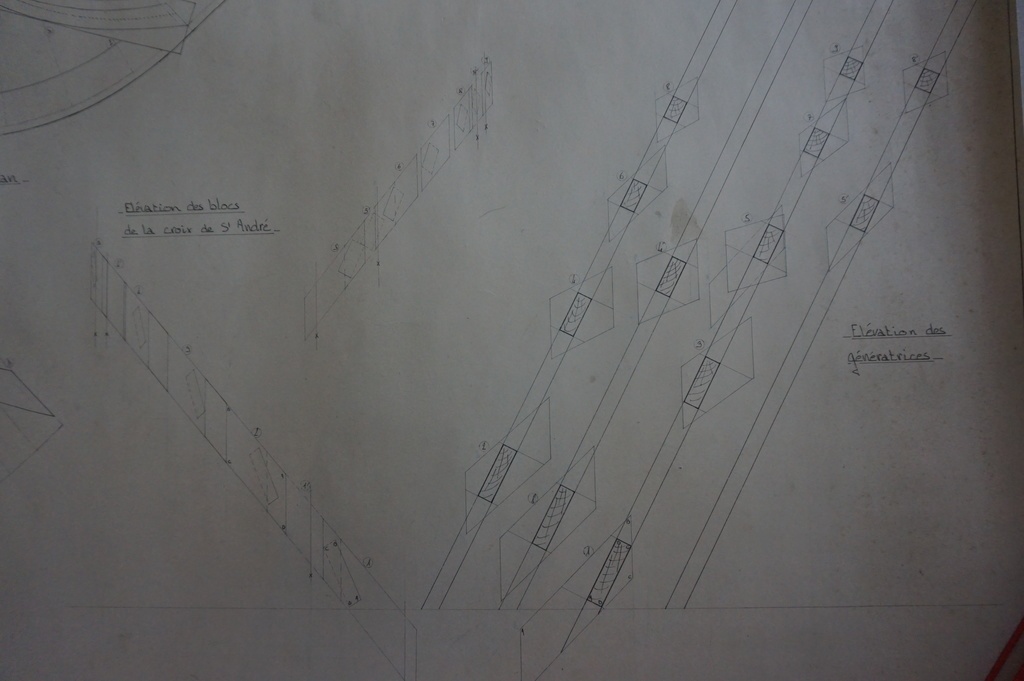

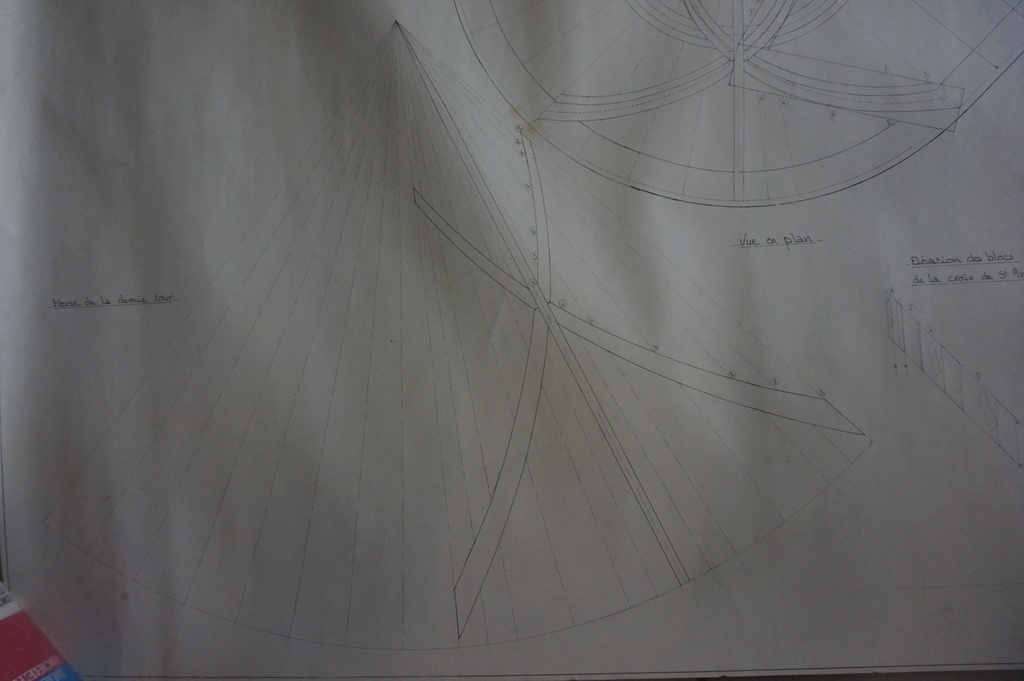

Je reporte les points de la vue en plan et les altitudes sur l'élévation des génératrices, la herse et l'élévation des blocs. nous sommes sur un principe de dévers croche.
Idem, il ne reste pus qu'a tailler.
J'ai pris beaucoup de plaisir, j'admet que durant cette réalisation je me suis endormi avec des traits plein les yeux. je reste modeste aux vue de divers chefs d'oeuvres réalisés. je reste fan de ce genre de créations.
Bons copeaux.
Rv.
Licence
Discussions
Ah oui! Je fais du tordu en escalier mais ça je ne connais pas, j'ai encore du boulot. Comme quoi le trait est inépuisable! Moi il m'arrive de trouver des solutions la nuit de voir comment tourner certains volumes pour arriver au but!
Salut,
Le principe de l'escalier et de l'arétier courbe sont proches, par contre la croix nous sommes sur du dévers croche.
Je suis fan de tes realisations, j'aime beaucoup le courbe,
Restons en contact
Bons copeaux
Rv
Ok, avec plaisir siywebwa
siywebwa
Une Pièce dite 'vrai Croche'
.... n'a AUCUNE Surface Développable. Hors une Tour Ronde présente des Génératrices Rectilignes convergentes !!
Là Oui :
pin.it/Y2jqcuQ
Superbe ! J'aime regarder en détail ce genre de maquette !
As-tu pu continuer un peu dans cette voie du trait depuis 1998 ?
Bonjour Boris,
J'ai démarré un projet bien tordu il y a quelques temps, l'épure est finie et les blocs sont en attente, il me reste beaucoup de travail en perspective. Celui-ci est en attente afin de réaliser d'autres projets.
Merci pour tes commentaires.
J'aime beaucoup tes créations.
Bons copeaux.
Rv.
alors pour moi c'est de la science fiction
art du trait !!! , on est en plein dedans ici ! bel exercice bravo !cette maquette est superbe !
bien réalisé belle pièces de charpente et quel chance de l'avoir gardé dans cette état pour mon BP en 89 j'ai réalisé une porte cintré en plan et en elevation des escaliers et un exercice d’arêtier courbe je ne possède plus que l'escalier au grenier qui mériterai une restauration
mais c’était un BP menuiserie agencement
quelle utilité de cette croix sous lattis qui sera cachée après couverture ? la ffexion n'est pas reprise .... tres belle maquette ... mon etude de clocher torse est diferente
je suis toujours admiratif de ces maquettes de charpente, très beau travail!
Impressionnant, je pense que je vais m'y mettre sérieusement. Certainement sur du beaucoup plus basique bien sûr, mais ça motive à apprendre le trait.
Complètement d'accord!!
l art du trait est très enrichissant , mais il faut avancer tranquillement dans son apprentissage étape par étape !
Superbe travail de trait et realisation !
Merci pour ces belles images
chapeau ! c'est énorme.
Juste 56 cm de haut.
Merci
Rv.
Faut savoir dessiner .......
