pyrene79

Grue et camion de chantier

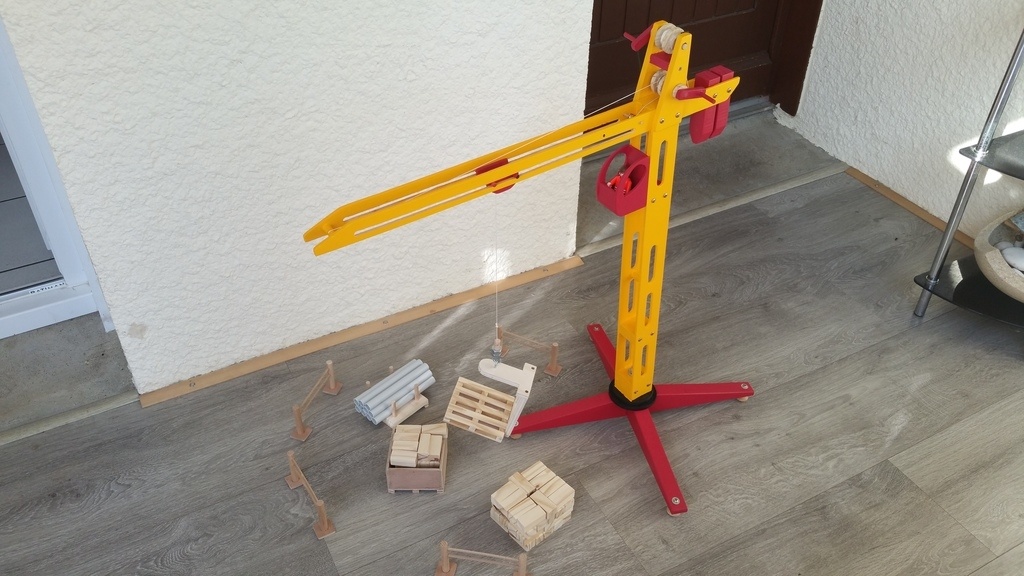

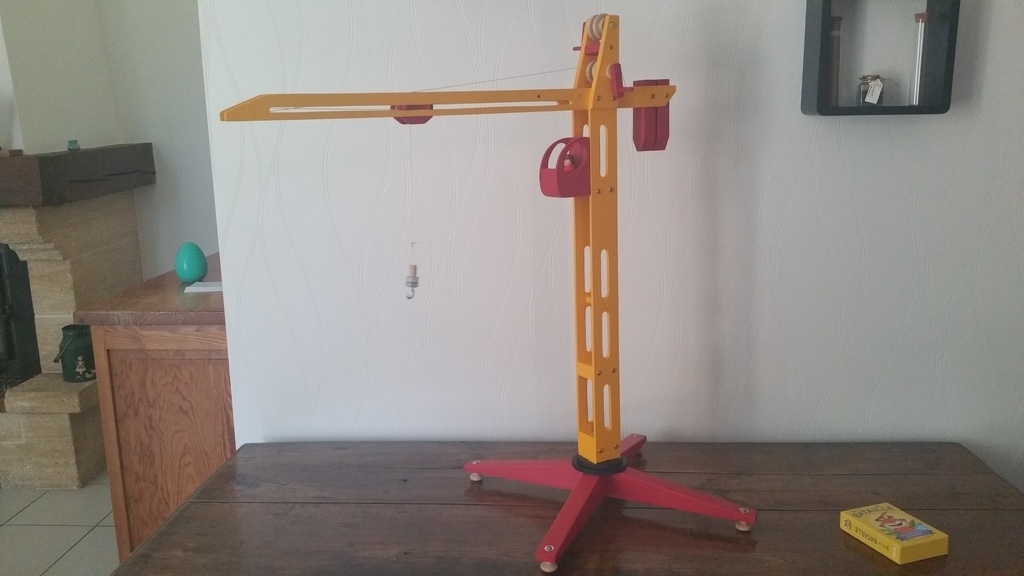

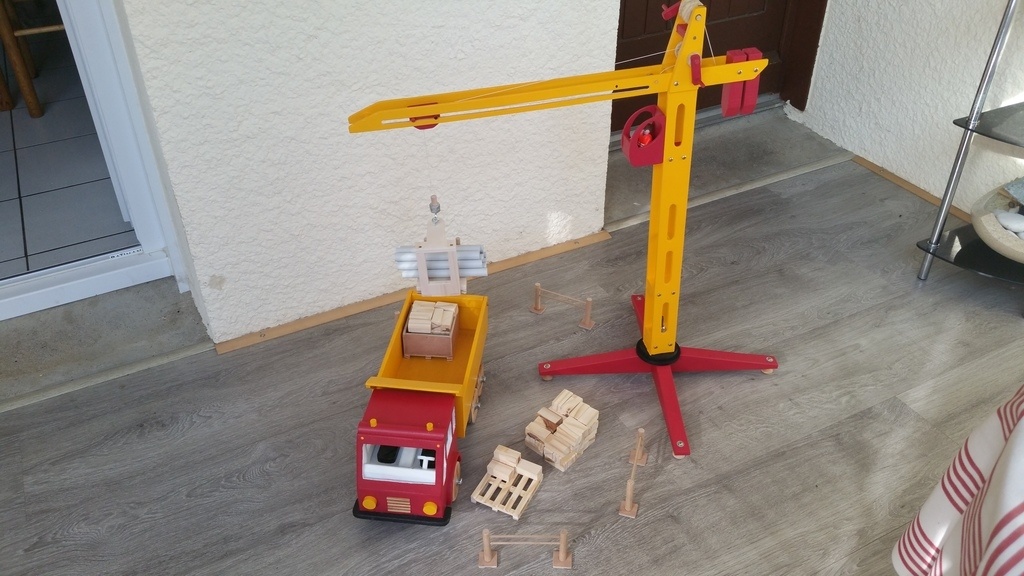

Voilà une grue réalisée à partir de deux photos trouvées sur le Net.Idem pour le camion.
N'ayant que très peu de détails sur la construction, j'ai fait marcher mon imagination pour arriver à ce résultat.
Garder les proportions et trouver les mécanismes pour le crochet et le chariot.

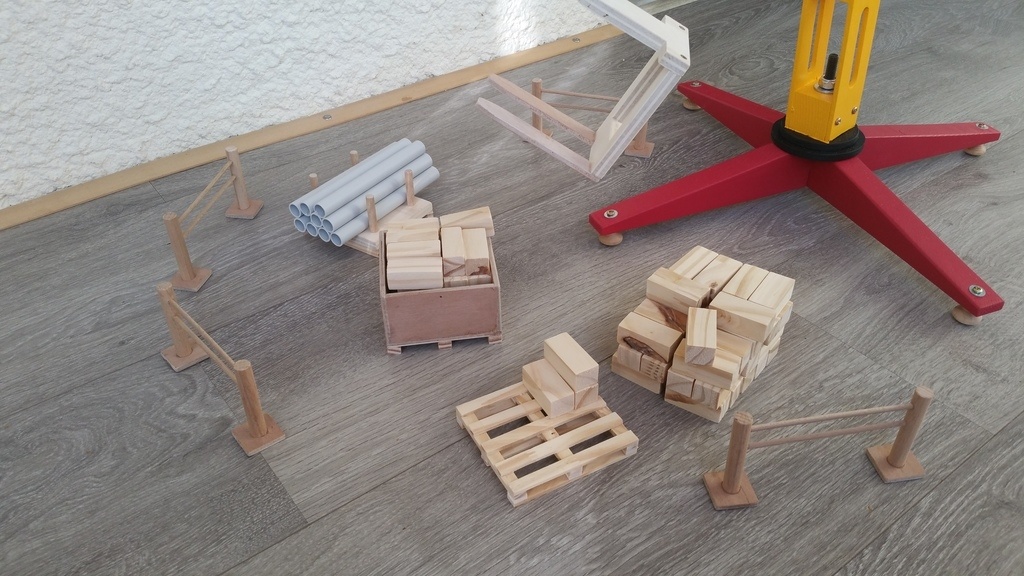

Quant aux accessoires, c'est tout simple, j'ai fait ce qui me passait par la tête.
Le résultat devrait convenir à mon petit fils !!

Publications associées


Discussions

pyrene79  a publié la création "Grue et camion de chantier".
il y a 7 ans
Boris Beaulant

C'est excellent et ça semble très fonctionnel.
Je suis intrigué par le mécanisme d'avance et de recule du chariot. C'est la manivelle du bas qui réalise cette action ? Le chariot ne navigue pas seul avec une charge plus importante au bout du crochet ?

pyrene79
( Modifié )

Oui, c'est bien la manivelle du bas qui commande le chariot. En gros le fil fait une boucle et est fixé de part et d'autre du chariot. Pour ce qui est de charge "lourde" le chariot reste en place. Seul chose que je n'ai pas pu éliminer, lorsque le chariot recule, la charge descend et inversement quand il avance, la charge monte. Il faut tourner les deux manivelles en même temps.

niconathy

Pour que le crochet ne bouge pas en hauteur lors de la manœuvre du chariot, il faut que la ficelle du crochet descende jusqu'à celui ci, remonte au chariot et se fixe en bout de flèche.

pyrene79
( Modifié )

niconathy Je vais voir ça, merci !!

pyrene79
( Modifié )

niconathy Bonjour,
J'ai suivi tes explications pour la descente du crochet en fonction du mouvement du chariot. Ça marche super. Du coup, je vais peaufiner le système avec des petites poulies !! Merci

niconathy
( Modifié )

pyrene79 génial si ça marche du tonnerre. Tu nous mets des photos après montage des poulies.

chênedinspiration

superbe. Je pense qu'il sera ravi. Je suis comme zeloko. Je m'interroge aussi sur le mécanisme pour faire avancer et reculer le chariot.

Vic66

Très belle réalisation, des yeux vont pétiller! Bravo

trente six seb

Très chouette. Et les mini palettes sont à croquer !

niconathy

Très belle cette grue. J'adore!

pyrene79
( Modifié )

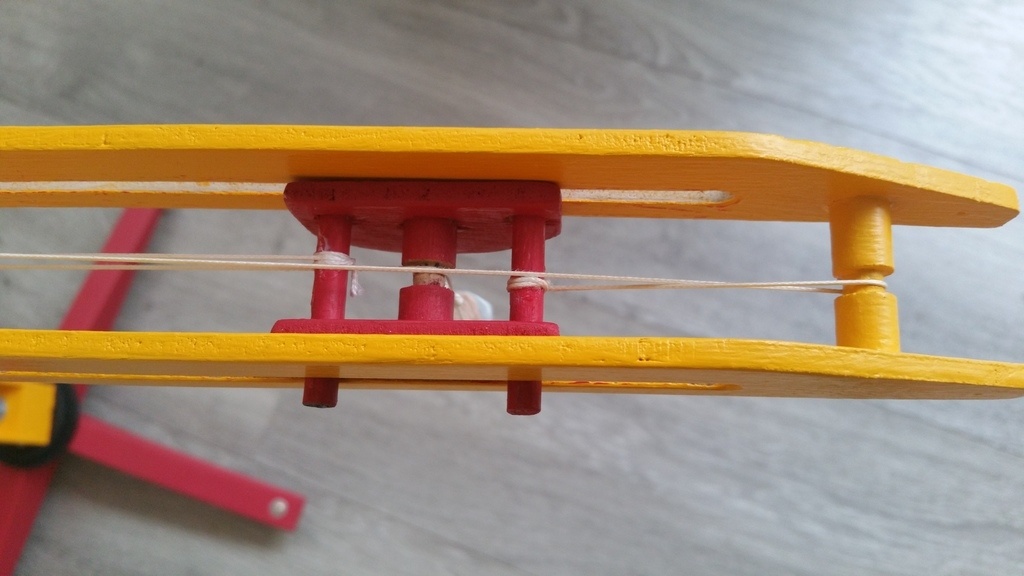

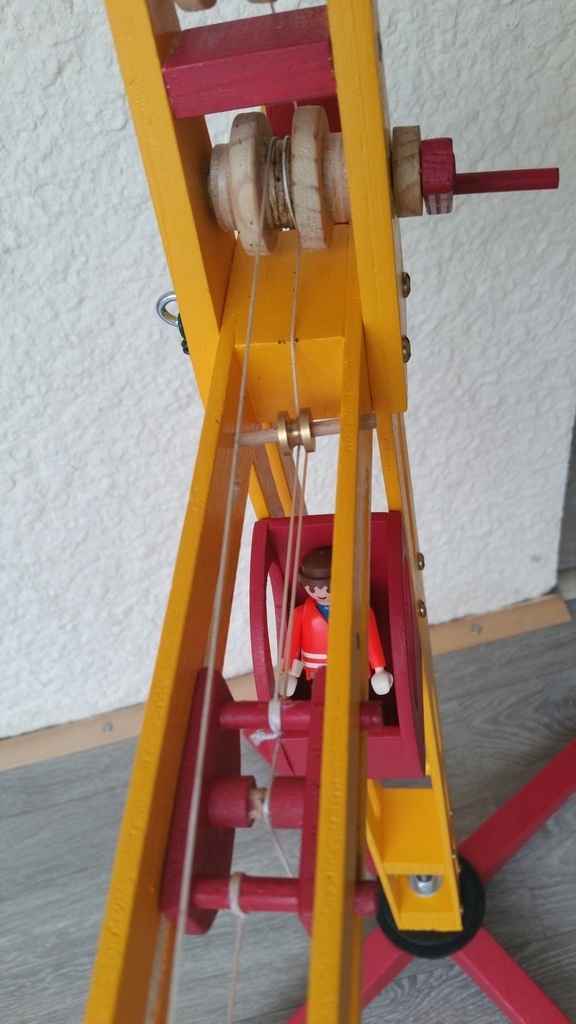

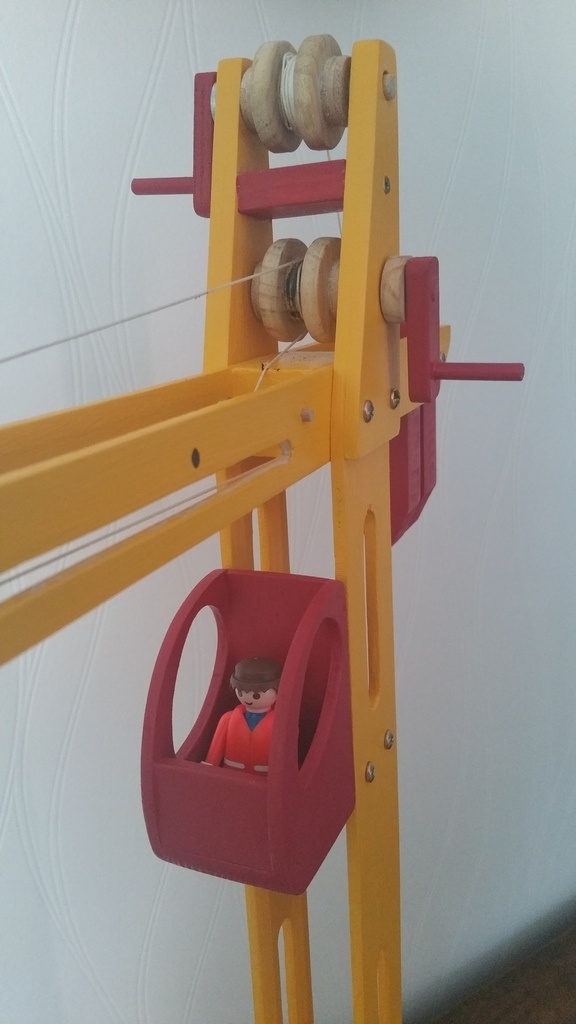

Pour répondre à Zeloko et chênedinspiration, voici deux clichés supplémentaires montrant un peu mieux le système de manœuvre du chariot.Le fil est fin et en kevlar, j'ai fait un essai avec du plus gros, mais ce n'était pas top. J'y ai rajouté une petite poulie de tenson en laiton pour empêcher que la manivelle de commande ne tourne pas sans entraîner le chariot (léger frottement) mais ça fonctionne!! seul point à améliorer peut-être.

Boris Beaulant

Merci !

chênedinspiration

merci je comprends mieux
;)

dhn
( Modifié )

C'est la classe. Et il y a les fonctionnalités qui vont bien avec la cabine playmobil et le chariot mobile. Les mini-palettes et les matériaux sont super 👌

pyrene79

Merci !!

lexpetitbois

Encore un enfant malheureux sur ce site....

Pierro

Génial ton travail. Merci de ton partage, c'est extra !

Niouniou

Mon fils a la grue originale (marque Vilac, de mémoire) En effet, elle est géniale!!

Niouniou

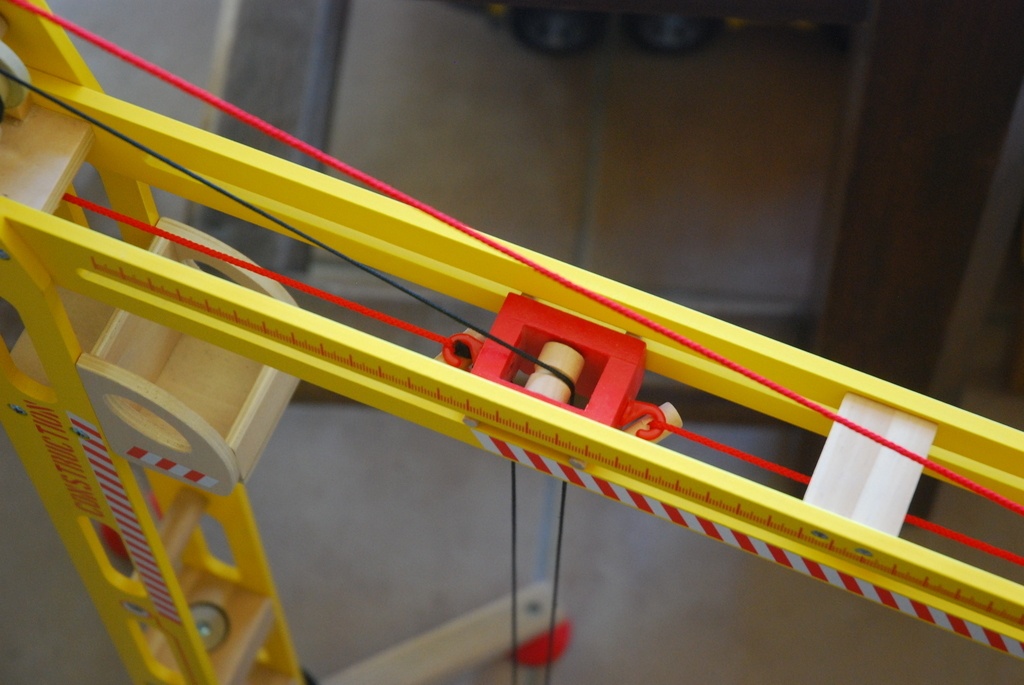

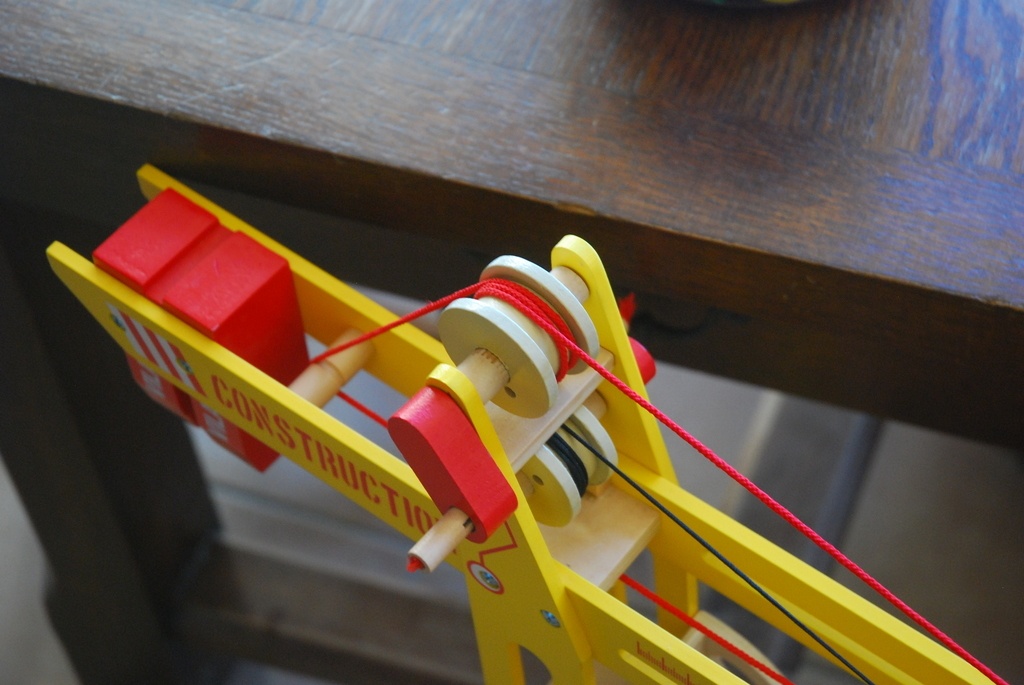

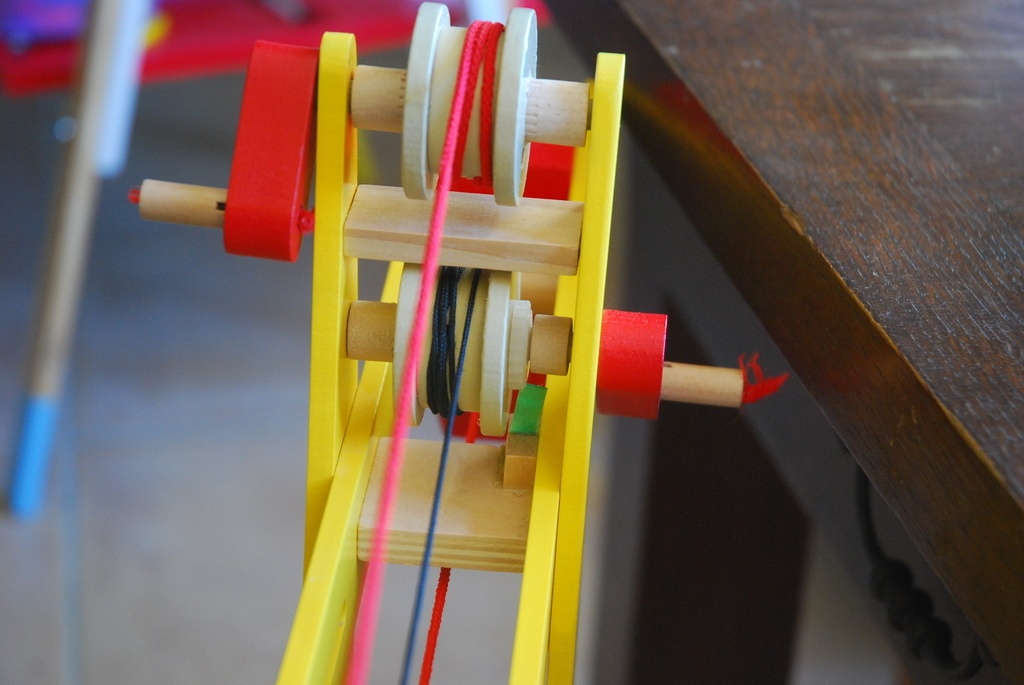

Je me permets d'ajoutter 2-3 photos de l'original...
La ficelle rouge servant à la translation du chariot, la noire à la montée descente du crochet...
