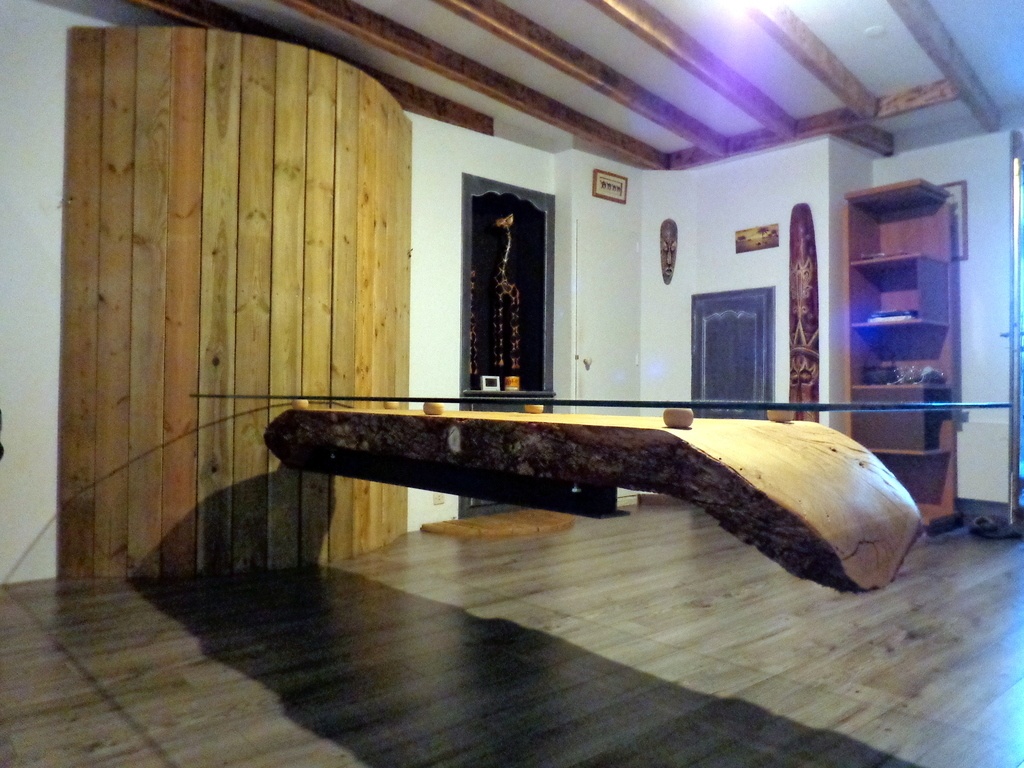

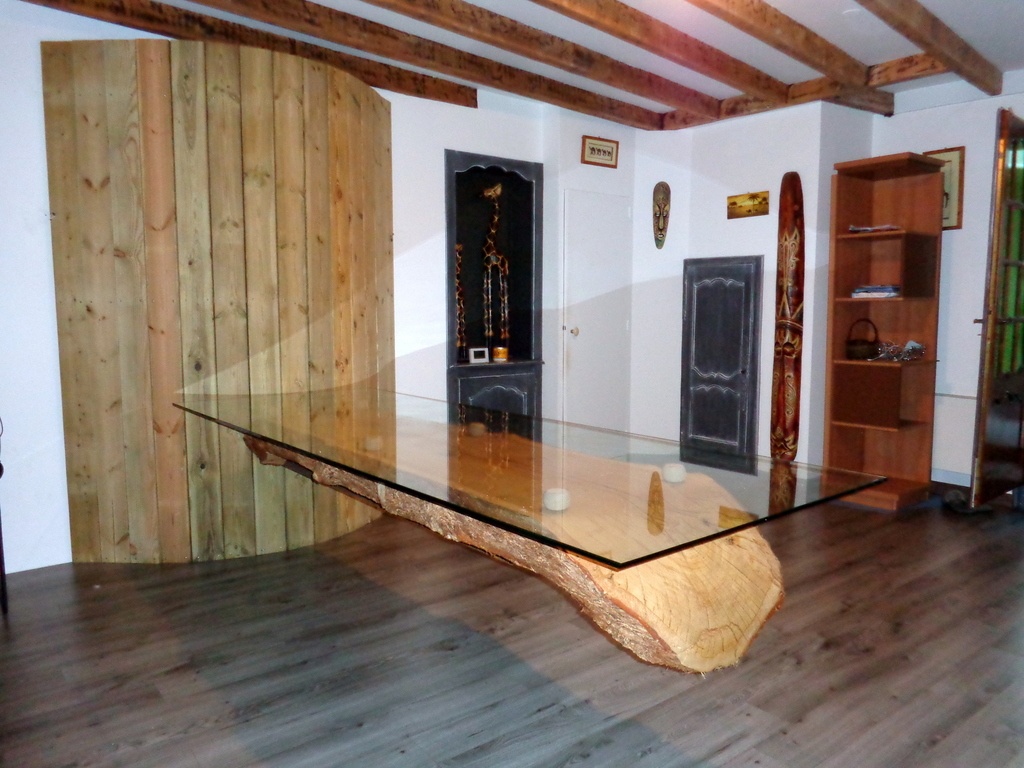

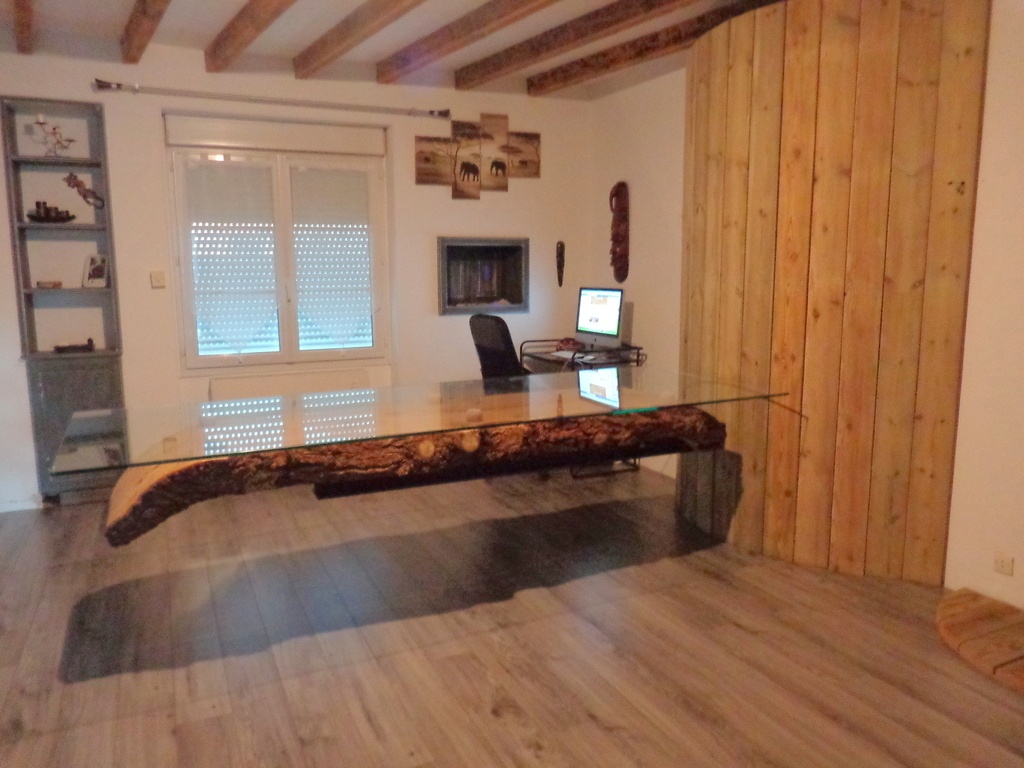

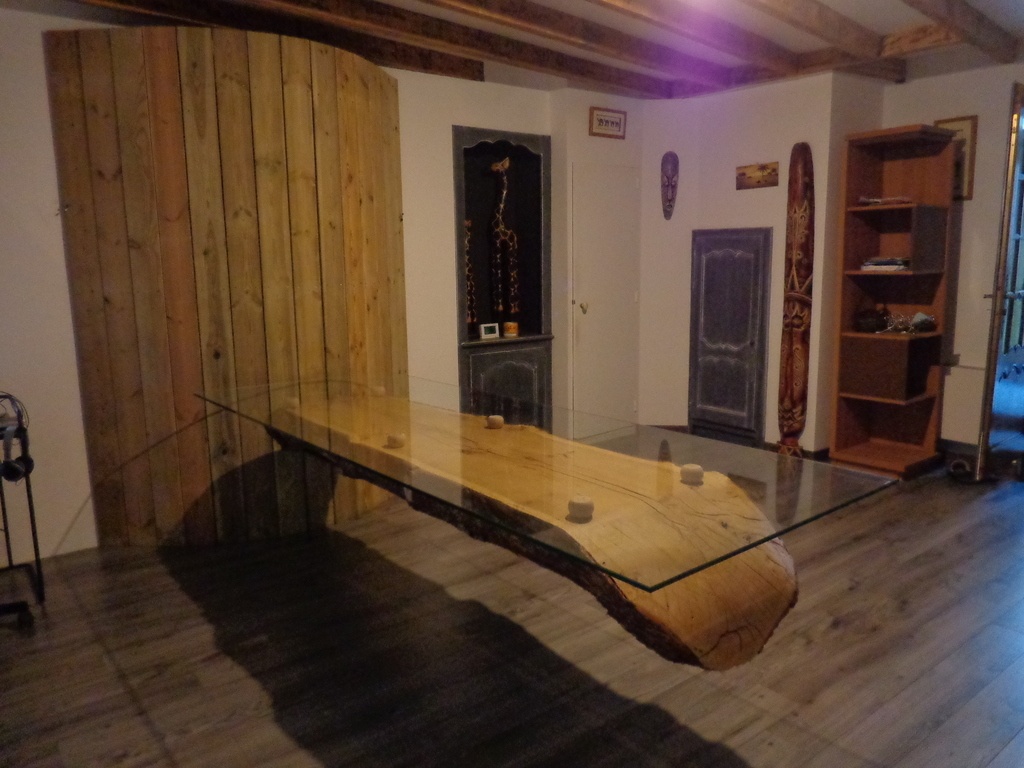

Table en porte a faux

Wahou ! Ca lévite ... impressionnant ! Mais c'est vraiment très rigide avec 300kg en porte à faux ?

Bien vue l'extrémité qui retombe du tronc.

mamma mia !!!! beau travail !! bienvenue a toi !!!

Impressionnant. Faut pas avoir un mur en carton pour les fixations...

Ouf!! . Comment est fixé le pied derrière l'habillage?

C'est vraiment impressionnant. Ça éveille la curiosité. :)

Zeloko la rigiditer de haut en bas est parfaite mais de droite a gauche bouge un peut mais c vraiment pas gênant

hugues c une ancienne cheminer on j'ai celer dans le béton un IPN .pour info je travail dans la charpente metalique mais je suis accord du bois

Très joli et agréable sur le concept. Par contre, si en bout de table tu mets 5 anorexiques de 28 Kg, je vois bien..., mais avec 5 de mes potto de mini 100Kg, j'ai du mal pour la fixation!!. A tu fais des test de rupture?. Bon après j'imagine que t'invite pas tout les jour une équipe de rugby, mais comme le disait mon grand-père, qui peux le plus, bin... peux le plus...
A+

Jean galmot j'ai pas fait de test mais je pense qu'on peut mettre encore pas mal de poid car la fixation est faite avec une platine de precellement coulé dans le béton et fixé et souder sur un HEA de 300 alors avant que sa pli .... Pour info je travaille en charpente métallique alor sa m'inquiète pas de trop mais bonne question quand meme

Disons qu'on voit ça très rarement, je dirai pour moi c'est une première. La question que je me pose, c'est comment est reliée la partie bois, un IPN rentre dedans, des tiges filetées? Je vais regarder ce que veut dire HEA.
IMPRESSIONNANT QUAND MÊME!!!

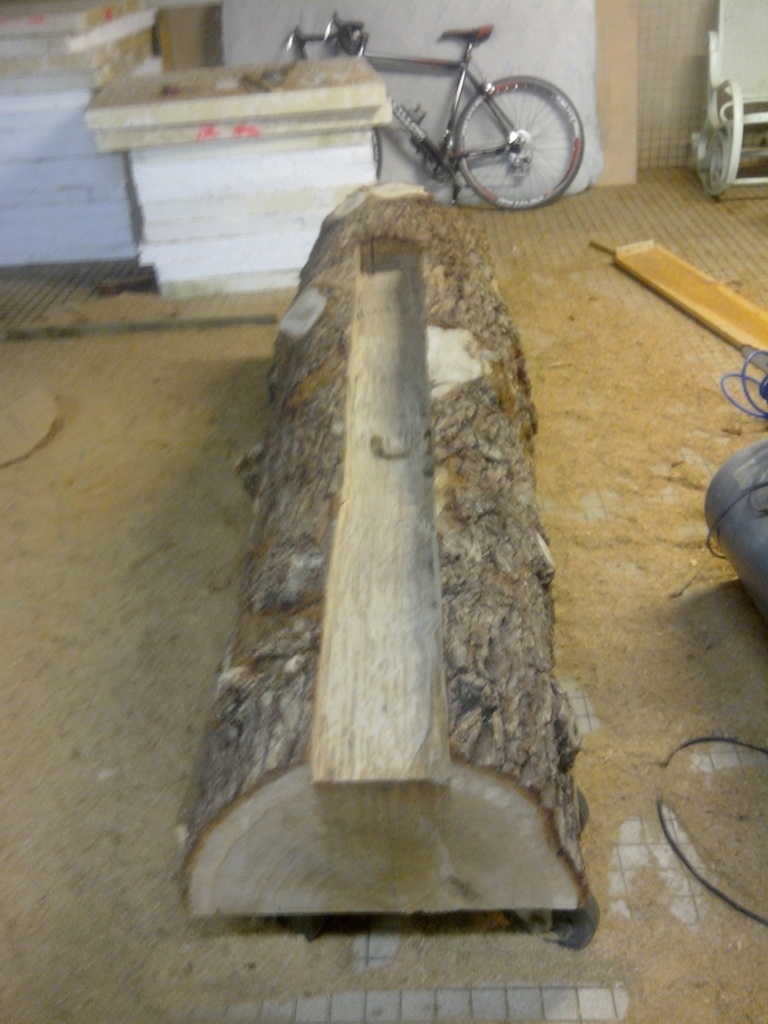

niconathy oui c'est la partie bois ou j'ai fait une entaille a la tronçonneuse qui est poser et fixer sur un HEA

Ok. Merci. Je comprends mieux. Si tu as ou peux faire des photos...

J'aurais bien vu l'habillage bois qui cache le pied peint en blanc comme le mur. La pièce de chêne ressortirait mieux.

Whaouh et ben dis donc, c'est un sacré boulot ça.
le résultat et vraiment bluffant !

Alors là bravo!!!

Chapeau bas pour cette table atypique.

Au moins personne ne se prend un pied pour s'asseoir ;)
Elle est plus haute qu'une table classique, pour laisser de la place dessous, vue l'épaisseur du plateau ?

Les chaises, c'est prévu en IPN habillé ?
Je la kif grave ta table, comme diraient mes ados.

excellent, et tu as pris une équipe de rugby pour poser les DIN ?

Didier tout d'abord merci et non elle n'est pas beaucoup plus haute qu'une table standard

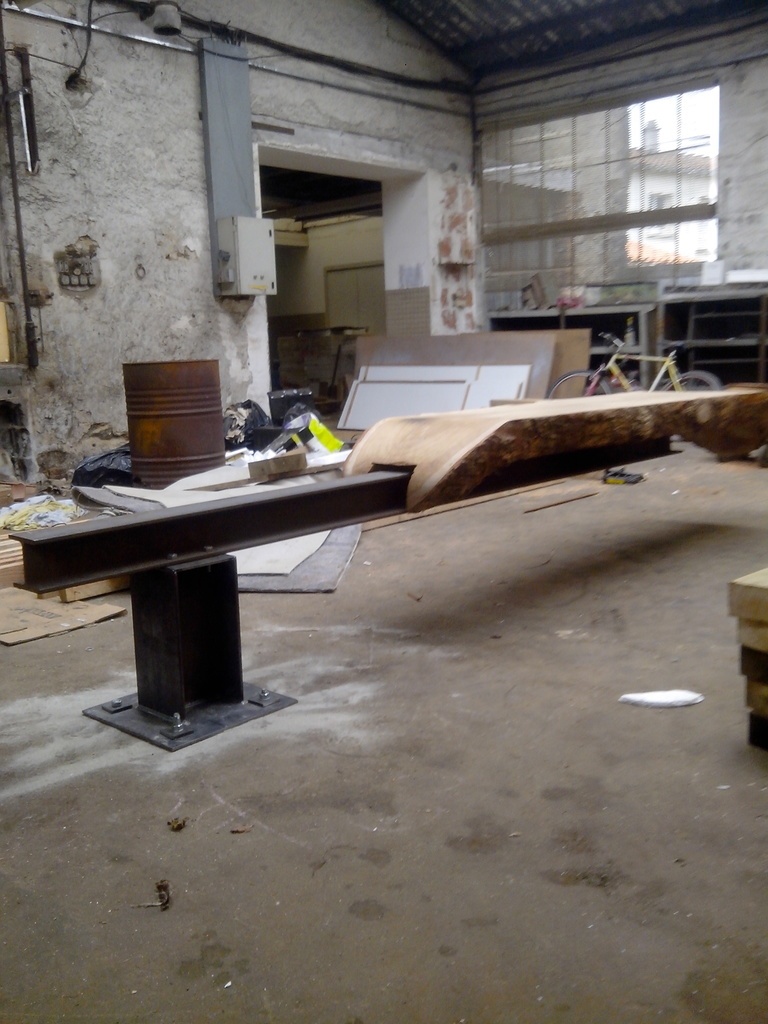

bonjour a tous et surtout merci pour vos compliment sa fait plaisirs .pour les petit curieux je vous est mis une photo de essaie du pied dans la rubrique pas a pas

Idée géniale et très belle réalisation.
Une petite simulation rapide donne les valeurs suivantes :
Flexion maximale de la table "vide" (c'est à dire telle qu'elle est sur la photo, je suis parti sur 250kg pour bois + verre, c'est peut-être déjà surestimé) : 1,8 mm à l’extrémité.
Flexion si on ajoute 50kg sur la table et que quelque de 100kg se mets debout dessus à l’exterminé la flexion sera de 3,6 mm, soit 1,8 de plus que dans son état "normal"
Et enfin, le HEB plie (déformation plastique) si on mets 450kg en bout de table...

très bon travail ! mon avis à deux sous, j'aurai laissé la poutre apparaitre en bout. certes cela "gâchait" le secret de lévitation, mais j'adore le mélange bois/métal. surtout dans ce genre de dimensions industrielles !

ta réal en reste très belle. (le dessous du plateau de verre serai rapidement occupé par des playmobil ou autres petites voitures avec mes loulous...)
merci pour le partage.
@+ yann

L'avantage de cette table, quand tu reçois du monde, tout le monde à un œil sur son portable, sans qu'il gêne.

C'est assez spécial. Faut aimer !

Surprenant, d'autant plus qu'on ne se rend pas compte tout de suite du support métal.
J'ai vérifié au calcul (je suis calculateur charpente métallique). J'ai mis 2.5m de porte à faux avec 300kg de poids propre en linéaire et une charge ponctuelle de 100kg à l'extrémité. Vérification Eurocodes : 8mm de déplacement, pas de problème de contraintes, stabilité même si en effet en mettant une charge horizontale c'est un peu faiblard en rigidité. Mais bon normal, c'est peut-être un HEA mais quand même...
Par contre avec 100kg à 500mm excentrée à l'extrémité (=100kg au coin extrême de la table), c'est plus critique, on est à 300 MPa de contrainte et un déplacement de 130mm... ça devrait résister (dépend de la qualité de l'acier) le gars qui c'est assis va tomber mais bon vaut mieux pas essayer, ça va bien plastifier.
Il aurait peut-être été intéressant de mettre des tubes carrés.
Il y a aussi un bon moment à reprendre en pied 2300 daN.m. L'ancrage a intérêt à être solide.
Sinon très bonne idée l'effet est saisissant.

c'est vrai que c'est très fort

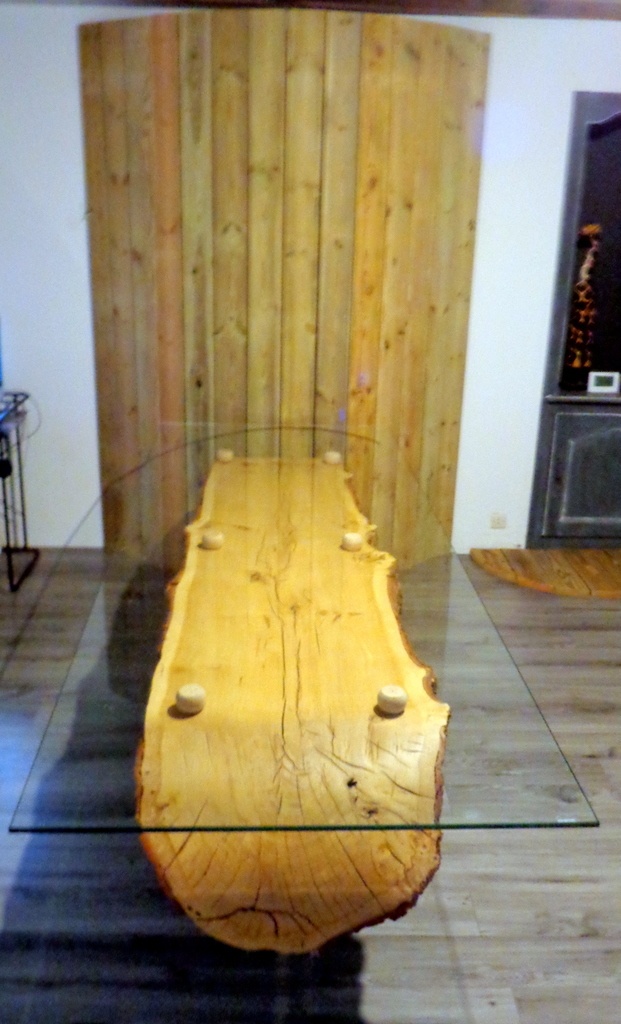

superbe réalisation !le plateau EN VERRE tient comment ? c'est des platine avec collage uv?

bibi non c des pied de meuble fixer avec des insert a bois et le verre est poser dessus car le bois travaille encore un peut alors je vais attendre pour le coller mais il ne bouge pas car il fait 80 KG

Oh le projet! Comment ai-je pu rater cela, c'est su-per-be! C'est courageux, c'est bien pensé, c'est élégant, c'est superbement bien réalisé et en plus ça vole!

C'est vrai que ça surprend
