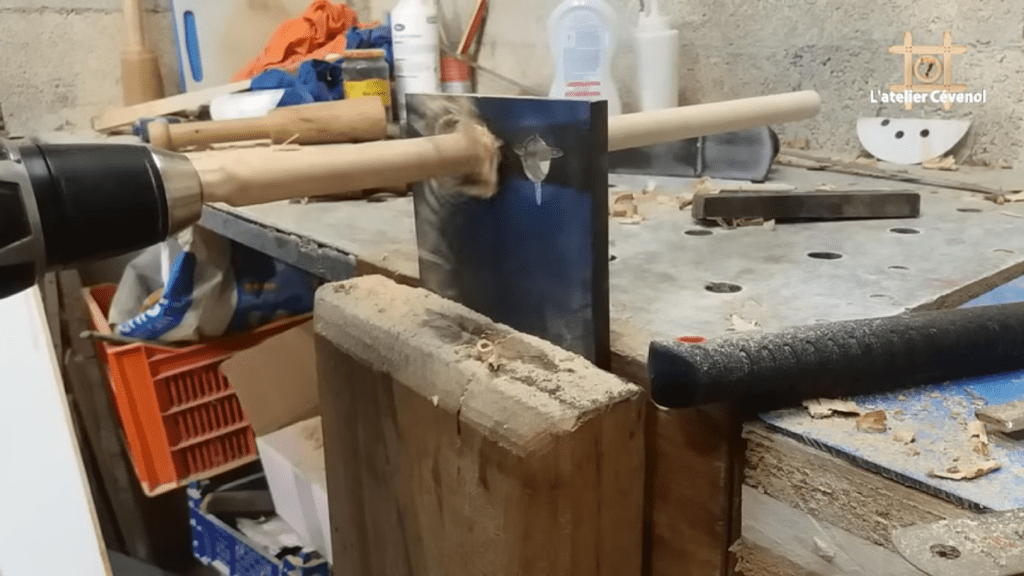

Voilà ma version du gabarit a tourillons, j'en avais vu plusieurs versions sur le net, mais c'est le modèle de Alain de Kastepat que j'ai décidé de m'approprier.
L'avantage d'un gabarit comme ça, c'est qu'on peut se faire des tourillons de toutes les essences de bois et de tous les diamètres... avec les miens, je peut faire du diamètre 6 à 20 mm.
Publications associées
Licence
Autres créations de
Le Cévenol
Voir aussi
Discussions
Bravo Laurent ..
Kastepat merci Alain, mais j'ai pas trop de mérite....
hello ,, la filière à tourillons , à l ancienne se pose à plat sur les mâchoires de la presse ou au dessus d un trous de valet , puis les tourillons sont façonnés en les enfonçant au marteau !
Ca semble efficace. J'aurai bien vu un guidage plus long en arrière de la coupe pour rendre le cylindre plus régulier, non ?
Sinon, y a la méthode mode taille crayon à la Matthias Wanddel ;)
J'utilise le même système:
Je ne m'en sers pas souvent mais c'est pratique, je confirme.
Sympas le taille crayon !!!
Il y a aussi la méthode mortaiseuse à mèche , un écrou serré dans les mors , une fois que ça tourne c est magique hypers précis (tenir les bois à la pince) , par contre on ne fait pas de grandes longueurs , il faut couper les tourillons à mesure !
Je l'avais déjà vu aussi sur le net, je le ferai probablement un jour !
Bravo
c'est juste une plaque de métal percé au diamètre du tourillon souhaité ?
zeloko effectivement, je vais suivre ton conseil et ajouter un bois percé au diamètre a l'arrière de la plaque pour guider le tourillon.
Pour celui de Matthias Wandel, je l'ai testé et la mise en oeuvre m'a beaucoup moins convaincu que ce modèle, toujours prêt, aucun calage, juste a serrer dans la presse et ça tourne....
Vic66 merci
seb974 oui, percée au diamètre voulu ( moi j'ai tous les diamètres du 6 au 20 mm) et surtout c'est important les coups de disqueuse ( ou Dremel), sinon ça ne fonctionne pas...
Daccord, et ben ça à l'air de bien fonctionner tout ça, j'essaierai bientôt ;)
J'en reviens pas que ça marche si bien avec simplement un trou et des encoches. la prochaine fois que j'ai des tourillons à utiliser j'essaye ! La technique du taille crayon est super ingénieuse également comme disait zeloko
txintxo merci, mais comme je l'ai dis a zeloko , je trouve la technique du taille crayon plus contraignante a mettre en place.
Cette technique est interressante !
J'ai justement essayé un autre modèle de Taille Tourillon la semaine dernière. Celui de Izzy Swan qui est plus facile à fabriquer que celui de Matthias Wandel, que j'ai aussi tester dans le passé:
youtube.com/wa...h?v=A5QVkyOTZZY
Pour ma part j'ai cherché à percer au diamètre voulu directement prêt du bord. J'ai du m'y reprendre 2 fois mais de beaux tourillons de 8 à la sortie !
Comme vous avez dû le voir sur le net, il y a d'autres techniques simples :
celle de la Filière à boulon,
celle improbable (fallait y penser!!..
) de l'Etau,
celle de John Heisz ressemble à celle que tu as utilisé Cevenol.
Au lieu de faire des coups de disqueuse sur le pourtour, il fait des perçages sur le bord du trou central.
Une dernière : celle de la Cornière meulée.
Boistien c'est vrai qu'il y a plein de façons de faire ses tourillons. C'est vrai que je suis totalement a côté de la version "a l'étau"....
c'est super efficace
ecto1 merci
