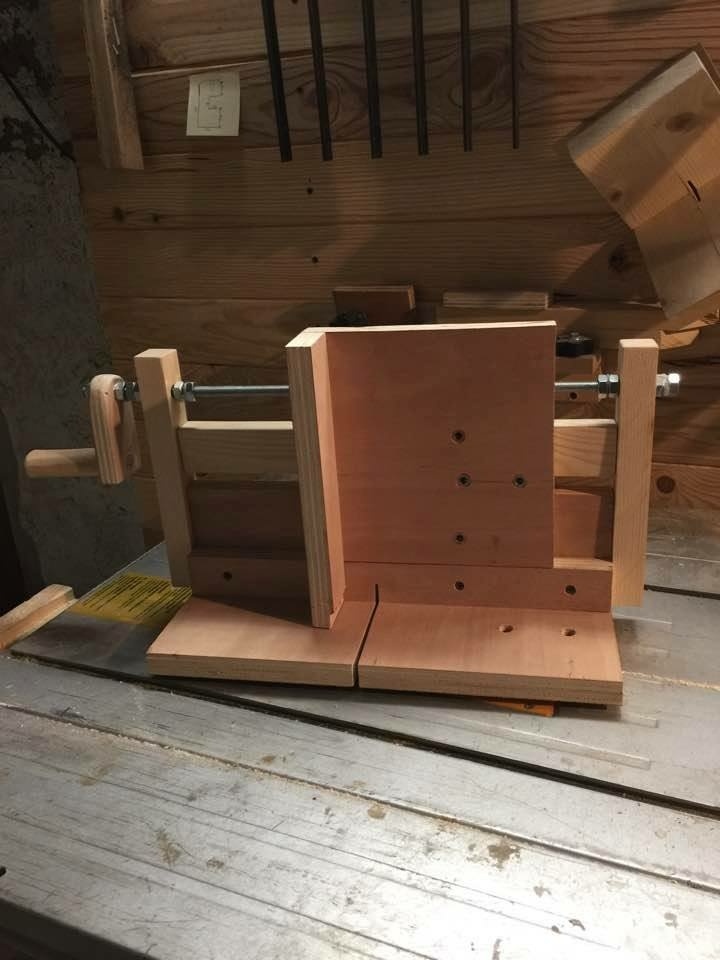

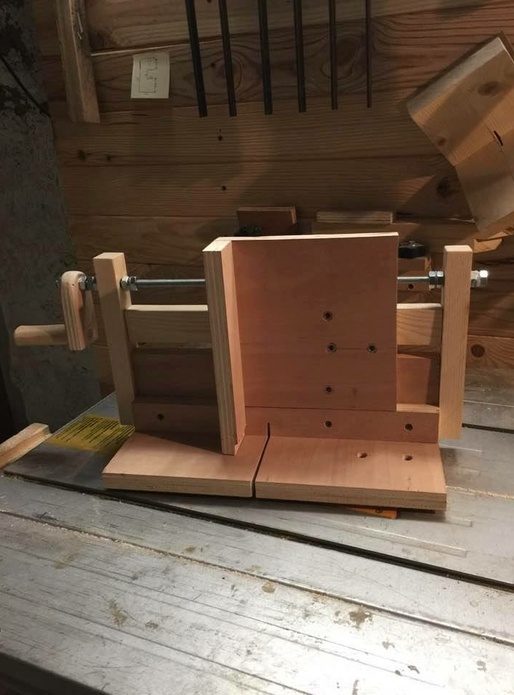

Gabarit queue droite


3 vidéos qui expliquent la fabrication de ce gabarit.
La 1 ière est ici …

Mis à jour

Publications associées


Discussions

Kastepat  a publié la création "Gabarit queue droite".
il y a 7 ans
ecto1

c'est cool ce gabarit, merci beaucoup.

Kastepat

De rien, avec plaisir ...

michel3874

joli gabarit je crois que je vais me lancer aussi
merci

Kastepat

Michel, Regarde bien les 3 vidéos qui te donnent les dimensions et autres infos … @+

michel3874

d'accord merci bien d’ailleurs je suis abonné a ta chaîne youtube

Kastepat

Super, merci

reve

Je trouve ton idée ingénieuse.
J'ai, à l'aide de tes cotes, modélisé avec SU ton gabarit. Il est à ta disposition si tu veux le rajouter à ton poste. J'en ai profité pour m'abonné à ta chaine.

Kastepat

Je te remercie bien et oui c'est ok !
A bientôt

Kastepat

Comme dit dans la vidéo c'est un mix de tout ce que j'ai vu, j'ai amalgamé le tout pour en arriver la !

Didier

Bravo
C'est simple et ingénieux.
Peut-être qu'en imprimant une bande de papier et en la fixant sur le tasseau horizontal, tu pourrais avoir des repères pour être sûr d'avoir bien compté les tours.

Kastepat

Merci à toi,
Je ne pense pas que se soit très précis, le mieux serait une tige filetée plus grosse donc moins de tour, donc moins d'erreur ...

reve

Comment puis je t'envoyer le fichier SU ?

Kastepat

J'ai repensé que j'ai un Mac, donc pour ouvrir se sera la galère, alors tant pis et merci de la proposition

reve

Puis je le poster dans la rubrique plan?

ecto1
( Modifié )

reve tu peux toujours via MP, en pièce jointe.

Kastepat

Reve,Ah oui bien sur tu peux. ecto1 comme je dis avec mon Mac, j'aurais des difficultés …. Merci les gars !

olivier76770

Bonjour
Juste un petit truc ,le diamètre de la tige filtée ne changera pas le nombre de tours c'est une question de pas de filtage

Kastepat

Bonjour,
Je ne suis pas tellement d'accord, vu que la tige sera plus grosse, cela devrait avancer plus vite et donc un nombre de tours réduit … Non ?

fab83
( Modifié )

Vous avez tous les deux en partie raison c bien le pas qui aura une incidence sur l'avancée mais plus le diamètre de la vis est grand plus le pas est grand après l’inconvénient, c'est que l'on se retrouve avec un jeu latéral plus grand .... Pour un vrai système d'engrenage type vis sans fin et noix le pas est bien plus grand et le jeu latéral bien réduit mais n'abordons pas le prix 😆

Le Cévenol

Bravo voisin ! Les americains n'ont qu'à bien se tenir!

Kastepat

fab83, merci du témoignage

Kastepat

Merci voisin mais comme je dis, c'est un amalgame venant de chez eux … lol

Peiot

Nickel!

cereus45
( Modifié )

C'est propre bravo !
Dans mon prototype la tige fileté est en M14 (un tour 2 mm) au bout j'ai mis un système de cames pour s'arrêter pil-poil au tour ou au demi tour ce qui permet de gagner en précision si cela peut d'aider .

reve

Donc bonne idée la tige de 14.

cereus45

Aprés tout dépend de l'épaisseur de la lame utilisée. J'utilise une lame ténor de 8 mm donc 4 tours pour un décalage d'une inter-queue.
Aprés pour aller chercher la précision ultime il faut passer aux tiges filetées trapézoïdales comme celles utilisées sur les machines à commande numérique.

Kastepat

Te remercie bien de toutes ces infos mais je ne sais pas si je serai capable de modifier …

Kastepat

Un grand merci pour la mise en avant, à bientôt !
