Matthieudesbois

Maquette escalier


Lors de mon dernier stage au CFA, j'ai réalisé avec un autre apprenti une maquette à l'échelle 1/2 d'un escalier quart tournant à gauche avec limon et crémaillère.

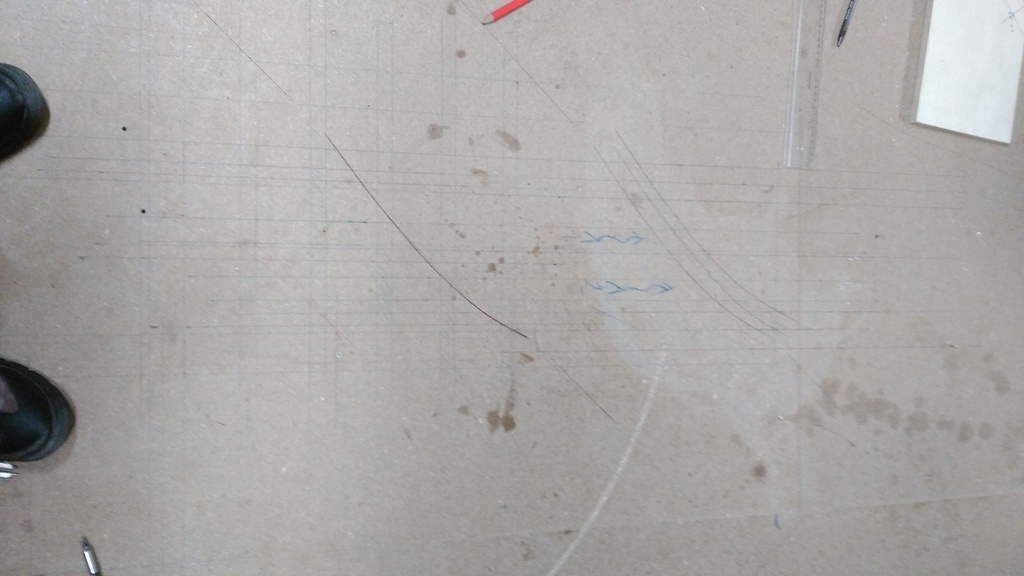

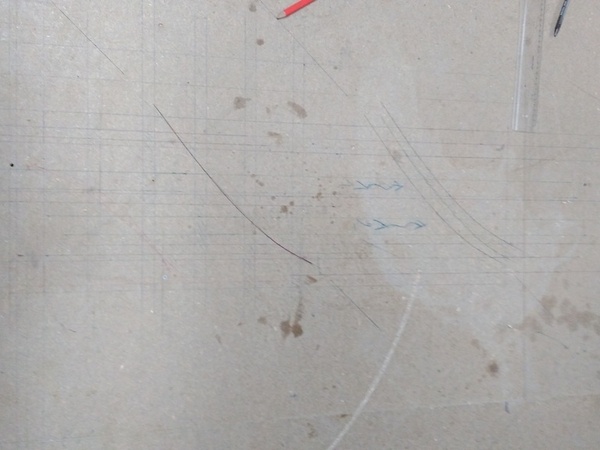

Nous avons tout d'abord déterminer les dimensions de l'escalier, puis nous avons tracer la vue en plan de l'escalier puis développer les limons ainsi que les crémaillères sur l'épure.

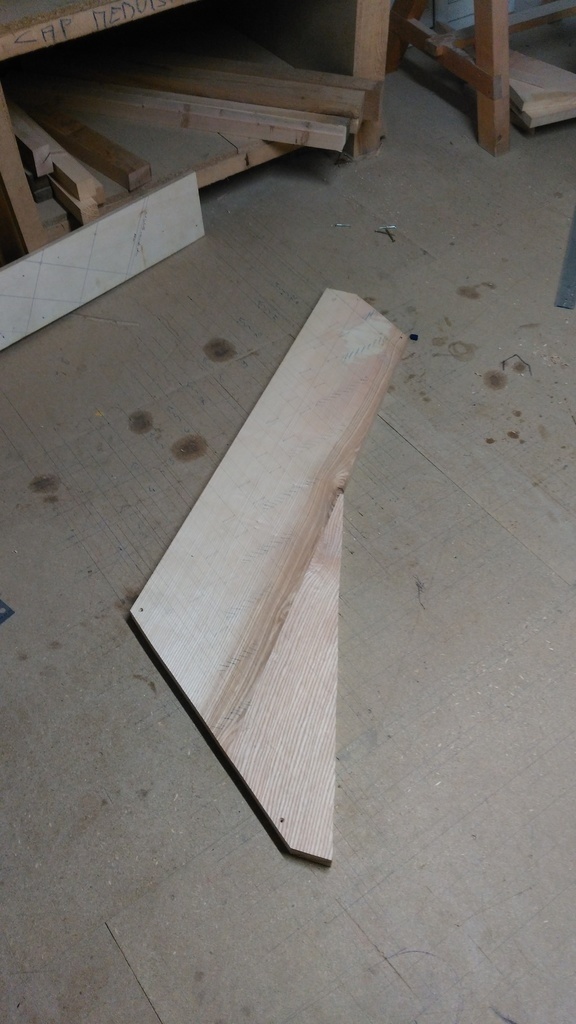

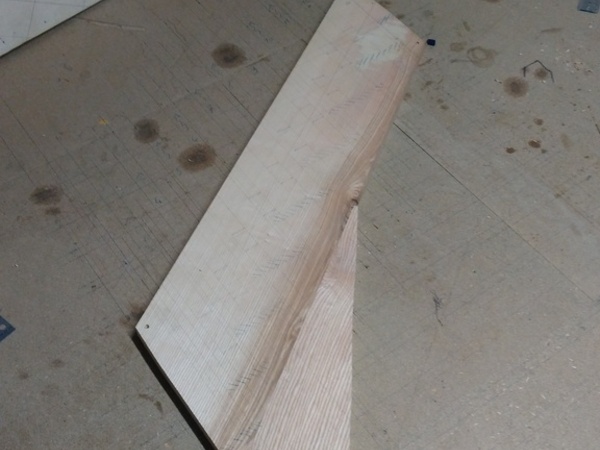

Nous avons ensuite réalisé les collages pour les limons et les mains courantes.
Pendant ce temps, nous avons réalisé les gabarits pour les courbes des limons et des mains courantes.

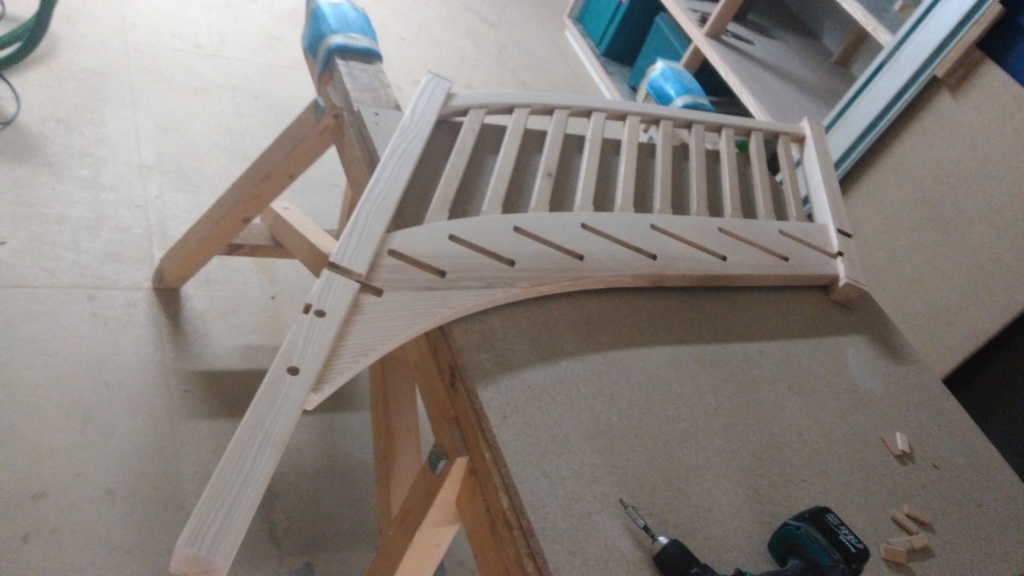

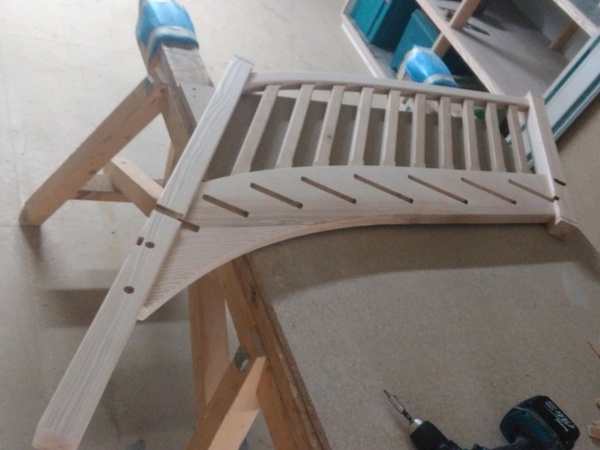

Nous avons ensuite tracé les entailles de marche, les emplacements des balustres... à partir de l'épure.
Ainsi que les crémaillères et les marches qui ont été réalisés dans de l'aggloméré de 19 mm.

Nous avons ensuite assemblé les échiffres avant de passer à la pose

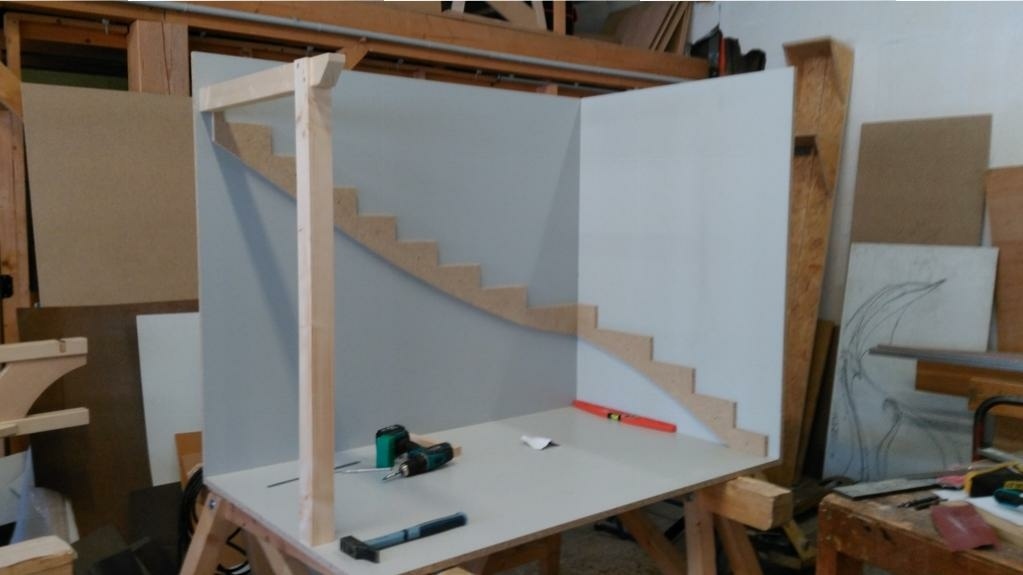

Puis nous avons réalisé un stand de pose pour notre escalier.

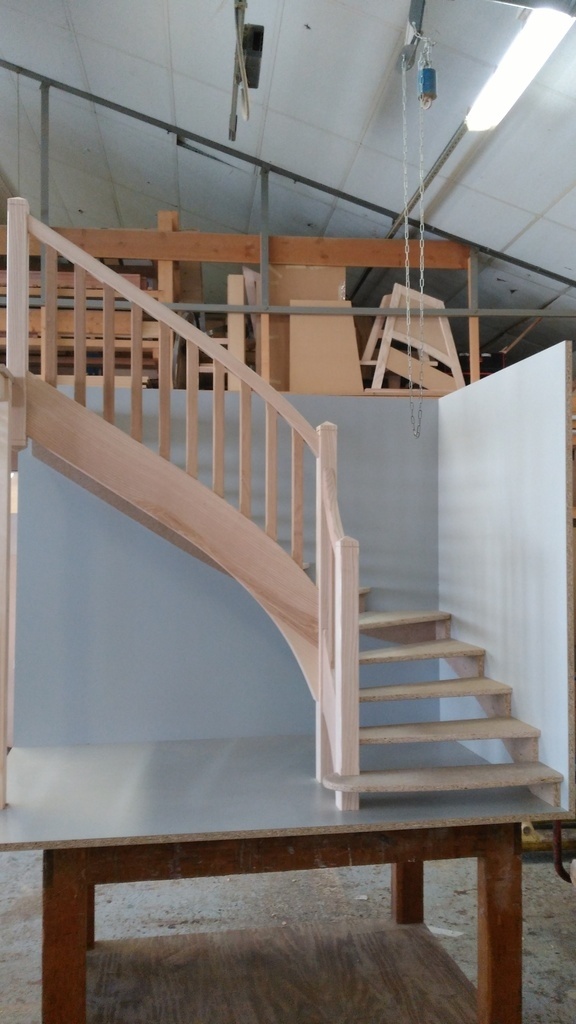

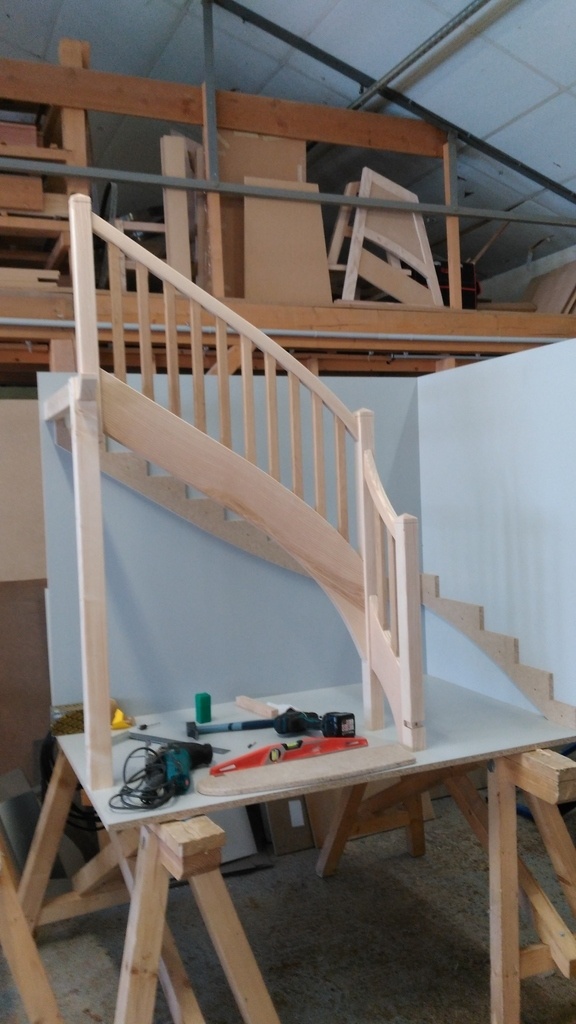

Nous avons commencé par poser les crémaillères puis le limon et pour finir les marches.


Discussions

Matthieudesbois  a publié la création "Maquette escalier".
il y a 7 ans
kaj

Parfait!

Boris Beaulant

Super ! A l'échelle 1/2, ça fait déjà une maquette plutôt grande, non ;) ?

Matthieudesbois
( Modifié )

Oui ça fait une belle maquette 1300x900x1200

sylvainlefrancomtois

parfait bis!!!!!!!!!

stefchrys

bravo , sur le coup je croyais que c'etait un escalier echelle 1, la prise de vue avec l'étage en photo etait voulue ?

Matthieudesbois

non ce n'était pas voulu

ecto1

Alors là .....(suspense).......... BRAVO de tout coeur c'est une superbe réalisation!
